LOHJAN KAUPUNGIN KARTTAPALVELUN KÄYTTÖOHJEET

Transkriptio

1 LOHJAN KAUPUNGIN KARTTAPALVELUN KÄYTTÖOHJEET Tuki ja palaute: /

2 SISÄLLYSLUETTELO 1. Aineistojen laittaminen päälle ja pois päältä 2 2. Aineiston läpinäkyvyyden säätäminen 2 3. Aineiston nimet_ 2 4. Aineiston laajuuteen zoomaus 2 5. Aineistojen järjestyksen vaihtaminen 3 6. Aineiston metatiedot 3 7. Aineiston himmentäminen 4 8. Mittaustyökalu 4 9. Nimet Näkymän sovittaminen päällä oleviin kohteisiin Koordinaattityökalu Karttanäkymän jakaminen Karttatulostus Haku Sijaintiin liittyvät julkiset palvelut Karttaupotuksen tekeminen 11 1

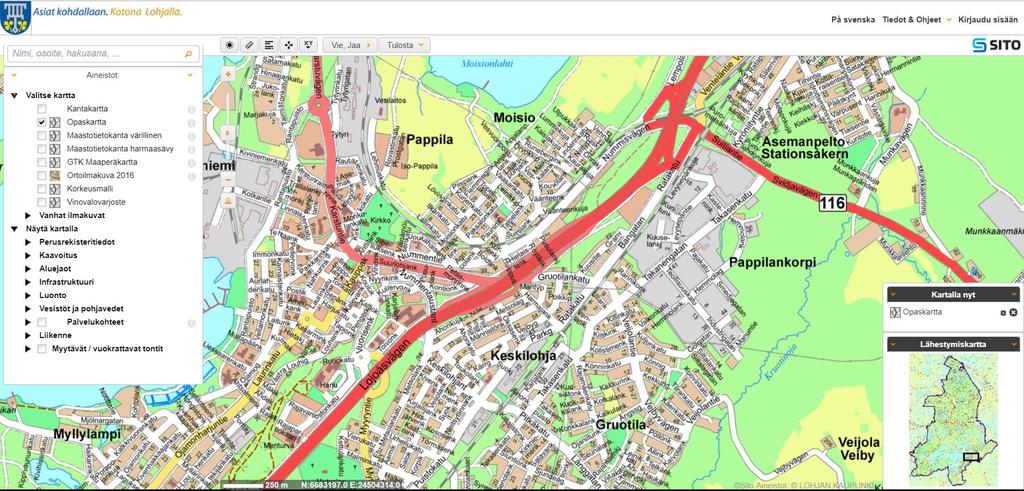

3 Käynnistäessä avautuvassa Tiedotteet-ikkunassa ilmoitetaan palvelua koskevista uudistuksista ja muutoksista. Ikkuna avautuu käynnistäessä aina silloin kun siihen on lisätty uusi tiedote, vaikka ruksi olisi otettu pois kohdasta Näytä aloittaessa. 1. Aineistojen laittaminen päälle ja pois päältä onnistuu sekä kuvan vasemmalla puolella olevasta menupuusta, että oikealla olevasta karttaselitteestä, josta näkyy mitkä kaikki pohjakartat ja aineistot ovat parhaillaan päällä/valittuna (ruksi-painike). 2. Aineiston läpinäkyvyyttä voi säätää yksitellen jokaiselle tasolle karttaselitteestä kyseisen tason kohdalta (karttaselitteessä vasemmalla oleva Asetukset-painike). Läpinäkyvyyden säätäminen on mahdollista viiva- ja aluemaiselle aineistolle, sekä rasteriaineistolle. 3. Aineiston nimet saa päälle Asetukset-painikkeen takaa (mikäli aineistolle on määritetty näkymään nimikenttä). 4. Aineiston laajuuteen zoomaus tapahtuu karttaselitteessä näkyvästä keskimmäisestä painikkeesta. Tämä siis zoomaa kartalle siihen laajuuteen, jossa kyseisen aineiston kaikki kohteet ovat näkyvillä. 2

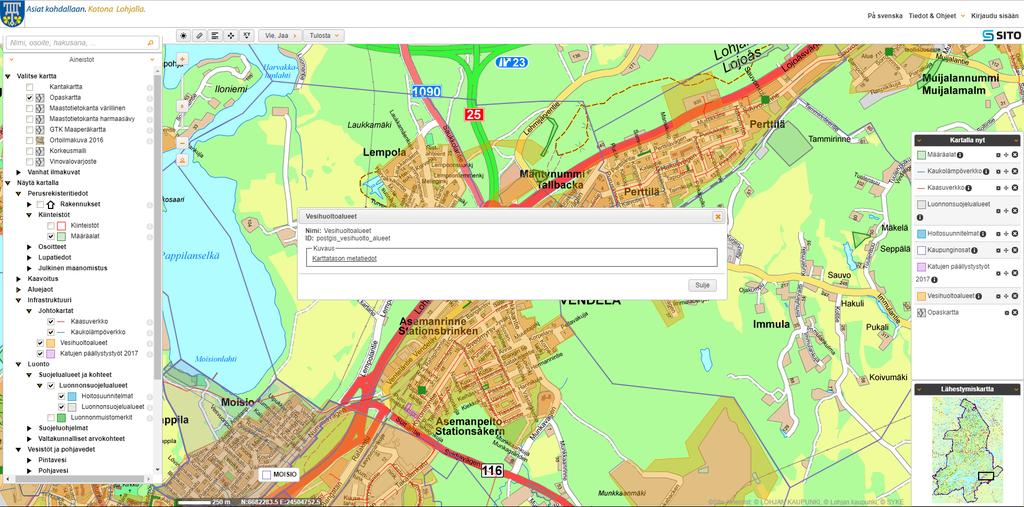

4 5. Aineistojen järjestyksen vaihtaminen onnistuu karttaselitteessä tarttumalla aineistoon ja vetämällä sitä ylös- tai alaspäin. Vektorimuotoisten aineistojen (pisteet, viivat, alueet) järjestystä voi muuttaa keskenään, samoin rasterimuotoisten (kuvia), mutta rasterimuotoisia aineistoja ei voi viedä vektorimuotoisten aineistojen päälle, vaan ne tulevat kartalle aina alimmaisiksi. 6. Aineiston metatiedot eli tietoa kyseisestä aineistosta (kuten aineiston ajankohtaisuuden) saa näkyville ipainikkeen takaa sekä menupuusta, että karttaselitteestä. 3

5 7. Aineiston himmentäminen onnistuu karttanäkymän yläreunassa vasemmalla olevan painikkeen avulla. Tämä himmentää taustalla olevan rasteriaineiston (pohjakartat), jolloin päällä olevat kohteet korostuvat. 8. Mittaustyökalun avulla voi mitata reittien pituuksia ja alueiden pinta-aloja. Reittipisteitä voi lisätä hiiren vasemmalla painikkeella, poistaa oikealla painikkeella ja siirtää tarttumalla pisteeseen hiiren vasemmalla painikkeella. Vie tasoksi -painikkeesta saat tallennettua kuvion omaksi aineistokseen/tasokseen. Tämän jälkeen voit jatkaa saman kuvion muokkaamista ja viedä muokatun kuvion jälleen omaksi tasokseen. Raportti-painikkeesta avautuu Mittaustulokset -ikkuna, josta näkyy reitin pituus/alueen pinta-ala, taitepisteiden koordinaatit sekä kumulatiivinen matka kussakin reittipisteessä. Lopeta-painikkeesta saat lopetettua kuvion piirtämisen/mittaamisen. Kun haluat aloittaa kokonaan uuden kuvion mittaamisen, paina ensin Lopeta painiketta ja aloita tämän jälkeen uuden kuvion mittaaminen. Laittamalla ruksin kohtaan hiiri tarttuu pistemäisen kohteen keskipisteeseen tai aluemaisen/viivamaisen kohteen taitepisteeseen (esim. kulmapiste), jolloin on mahdollista saada tarkat koordinaatit ja tarkat mitat kohteesta. (Mitä suurempi px-luku on, sitä kauempaa pisteestä snäppäyksen voi tehdä, eli hiirellä voi klikata kauempana kohteesta, mutta hiiri tarttuu silti keski/taitepisteeseen. 4

6 9. Nimet saa päälle kaikkiin tasoihin samalla kertaa -painikkeesta karttanäkymän yläreunassa sijaitsevasta palkista. Nimet tulevat näkyville kaikille niille aineistoille, joille on määritetty näkymään jokin tunnus. Jos päällä on useita aineistoja joilla on nimi, voi karttanäkymästä tulla kovin sekava. Nimet voi myös käydä laittamassa päälle haluamilleen tasoille erikseen karttanäkymän oikeassa reunassa sijaitsevasta karttaselitteestä. 5

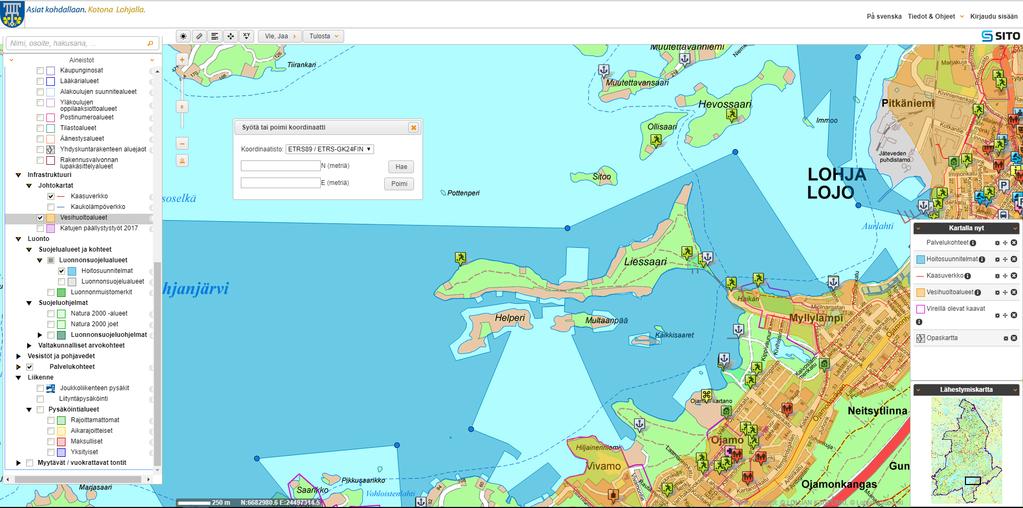

7 10. Näkymän sovittaminen päällä oleviin kohteisiin tapahtuu yläpalkissa sijaitsevasta saa kerralla näkyviin kaikki päällä olevien aineistojen kohteet. Jos päällä olisi aineistoa esimerkiksi Sammatin alueelta, zoomautuisi näkymä tälle alueelle. -painikkeesta. Tällä ainoastaan 11. Koordinaattityökalun avulla voit poimia kartalta yksittäisten paikkojen koordinaatteja, sekä hakea halutun paikan sijainnin sen koordinaattien perusteella. Voit käyttää Lohjan kaupungin käyttämän tasokoordinaattijärjestelmän ETRS-GK24:sen koordinaatteja (luvut ovat metrejä) tai yleismaailmallis1 en WGS84:n koordinaatteja, jotka ilmoitetaan astelukuina. Jos haluat saada selville usean pisteen koordinaatit samalla kertaa, kannattaa silloin käyttää mittaustyökalua, joka ilmoittaa kaikkien taitepisteiden koordinaatit. WGS84-koordinaatit syötetään asteina ja asteen desimaaleina muodossa N, Huomaa, että välimerkki on piste. 6

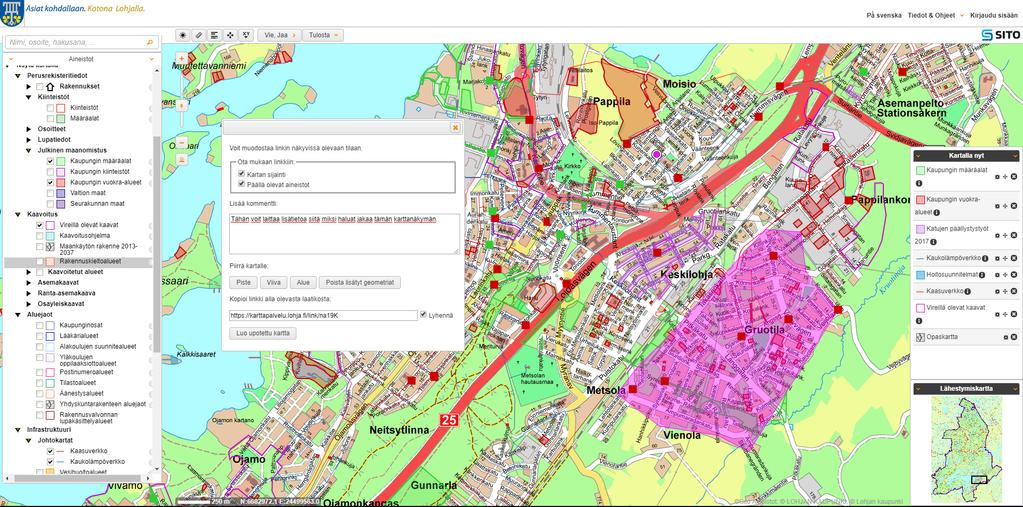

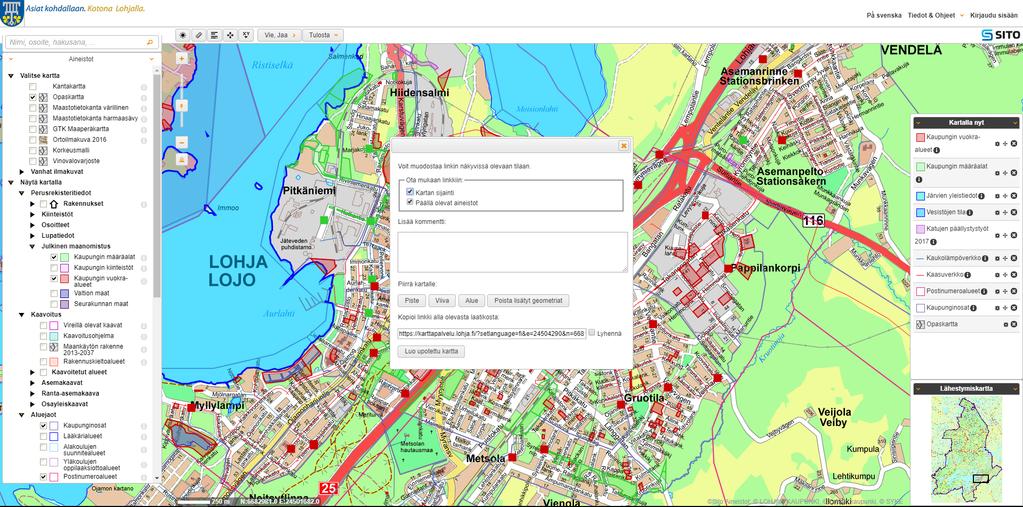

8 12. Karttanäkymän jakaminen linkin kautta tapahtuu painikkeen kautta. Voit valita haluatko linkkiin mukaan kartan sijainnin, päällä olevat aineistot vai molemmat. Voit myös lisätä kommentin linkkiin, sekä lisätä pisteen, viivan tai alueen juuri siihen kohtaan, johon haluat linkin saajan kiinnittävän huomiota. Jos karttanäkymässä on päällä useita aineistoja, voi kartan linkistä tulla melko pitkä. Ruksaamalla Lyhennä laatikon, saat lyhennettyä linkin siistimpään muotoon. Huomioithan, että mikäli haluat jakaa linkin karttanäkymään henkilölle, jolla ei ole tunnuksia paikkatietopalveluun, on linkki tehtävä Karttapalvelussa, eli Paikkarin julkisessa versiossa. 7

9 13. Karttatulostus tapahtuu painikkeen takaa. Perustulostus tekee tulosteen suoraan nettiselaimesta ja tulosteeseen tulee näkyville kaikki ne aineistot jotka ovat kartalla näkyvissä. Tulostusikkunassa voit vielä muuttaa kartan sijaintia ja zoomaustasoa. Mittakaavatulostuksessa voit muuttaa tulosteen kokoa (A2-A5), suuntaa (pysty/vaaka) ja mittakaavaa (1:50 1: ). Kartta tulostuu pdf-tiedostoksi. 8

10 14. Haku-toiminto Haku-toiminnolla voi hakea kohteita haluamallasi hakusanalla, kiinteistötunnuksella tai rakennustunnuksella. Karttapalvelu hakee kaikki kohteet, joissa hakusana esiintyy seuraavista aineistoista: osoitteet, kiinteistöt, rakennukset, palvelukohteet. Kiinteistön voi hakea lyhyellä kiinteistötunnuksella. Esim Rakennuksen voi hakea pysyvällä rakennustunnuksella (VTJ-PRT). Esim W Kun klikkaat jotain hakutuloksen kohdetta listalta, näkymä tarkentuu kartalla tähän kohteeseen. 9

11 Kun napsautat Hakutulokset-listan nimen oikealla puolella olevaa taulukkosymbolia, haun tuloksista avautuu taulukkomuotoinen datanäkymä. Datanäkymästä saat kohteen näkyviin kartalle napsauttamalla hakutuloksen vasemmalla puolella olevaa Näytä-painiketta. Voit viedä hakutulokset taulukkona esim. Exceliin napsauttamalla Vie Exceliin -painiketta. Tässä kuvassa on haettu Moisio-hakusanalla kaikki kiinteistöt, jossa sana esiintyy (tässä tapauksessa kaikki Moisionkadulla sijaitsevat kiinteistöt). Ne myös tulevat näkyviin kartalle pisteinä. 10

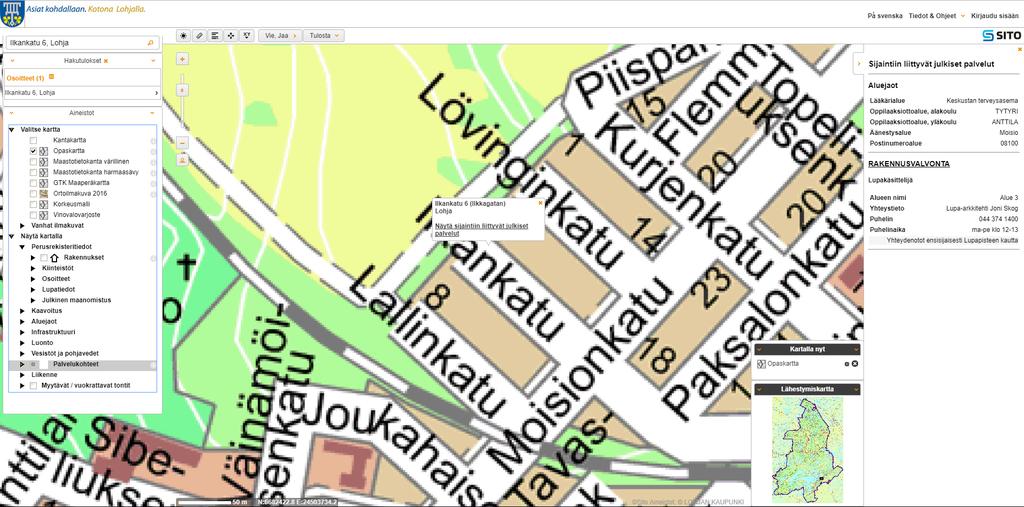

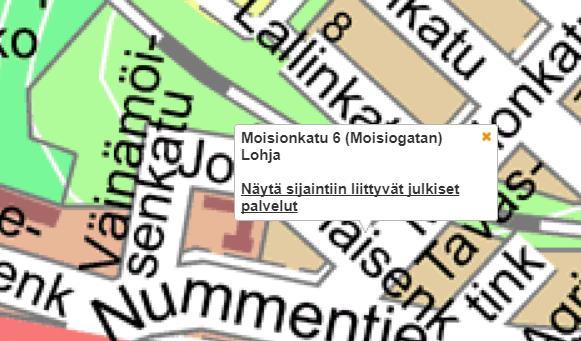

12 15. Sijaintiin liittyviä julkisia palveluita voi hakea osoitteen perusteella. Kirjoittamalla osoitteen hakukenttään, osoite paikantuu kartalle ja klikkaamalla Näytä sijaintiin liittyvät julkiset palvelut linkkiä karttaikkunan oikeaan reunaan ilmestyy niiden julkisten palveluiden tiedot, jotka liittyvät valittuun sijaintiin. 16. Karttaupotus nettisivuille tehdään -painikkeen kautta. Upotuksen asetuksista voi säätää karttaupotuksen ominaisuuksia ja kokoa. Lopuksi upotuksen koodi lisätään nettisivuille oikeaan kohtaan. 11
