1 Laskelmat on tehty alla olevilla lähtötiedoilla vain kyseiselle rakenneosalle. Laskelmissa esitetty rakenneosan pituus ei ole tilausmitta. Tilausmitassa on otettava huomioon esim. tuennan vaatima lisäpituus. Finnwood 2.3 SR1 ( ) RIL SR1 ( ) PROJEKTITIEDOT: Nimi: RAKENNETIEDOT: Rakennetyyppi: Kattopalkki/laatta Poikkileikkaus: H x25-4(1)x51x x25 Käyttöluokka: 1 Seuraamusluokka: CC3 (KFI=1.1) Jako/kuormituslev.: 434 mm (pintakuormille) Uloke-/jännevälipituudet: Uloke/jänneväli: Vaakamitta [mm]: Jänneväli Yhteensä: Tuki: Sijainti x [mm]: Leveys [mm]: Tyyppi: 1: 0 95 Liukutuki (Z) 2: Kiinteä niveltuki (X,Z) Laatan osat: Ylälevy: 2500x m3/m2 KERTO-Q (27-69) Rivat: 4x51x m3/m2 KERTO-S Alalevy: 2500x m3/m2 KERTO-Q (27-69) Mitoitettu ripa: Ripa 1 (= 51.0x450.0) Kokonaispaino: 49 kg/m2 sisältää levyt, rivat ja poikittaiset rakenneosat Sivu 1

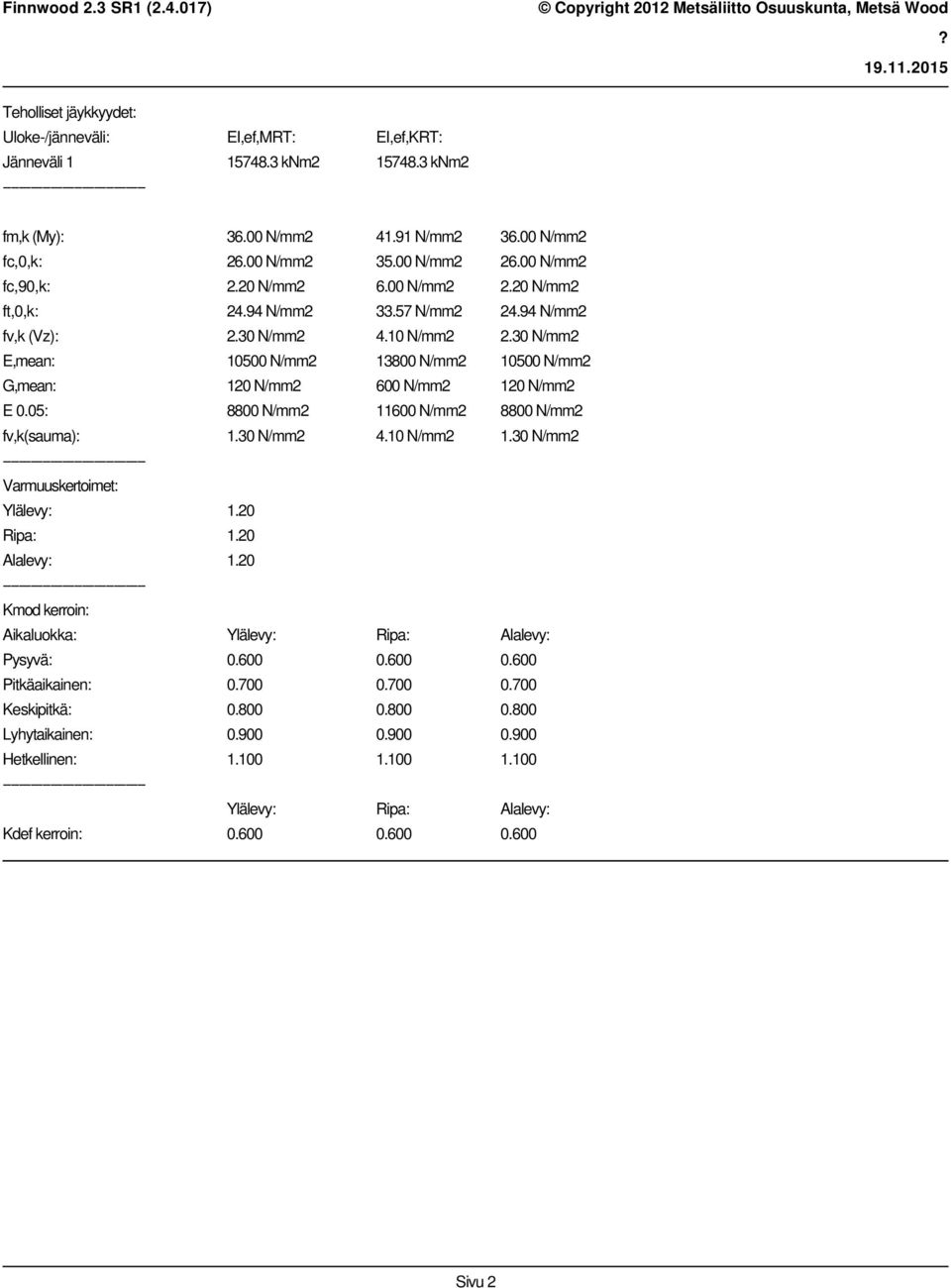

2 Teholliset jäykkyydet: Uloke-/jänneväli: EI,ef,MRT: EI,ef,KRT: Jänneväli knm knm2 fm,k (My): N/mm N/mm N/mm2 fc,0,k: N/mm N/mm N/mm2 fc,90,k: 2.20 N/mm N/mm N/mm2 ft,0,k: N/mm N/mm N/mm2 fv,k (Vz): 2.30 N/mm N/mm N/mm2 E,mean: N/mm N/mm N/mm2 G,mean: 120 N/mm2 600 N/mm2 120 N/mm2 E 0.05: 8800 N/mm N/mm N/mm2 fv,k(sauma): 1.30 N/mm N/mm N/mm2 Varmuuskertoimet: Ylälevy: 1.20 Ripa: 1.20 Alalevy: 1.20 Kmod kerroin: Aikaluokka: Ylälevy: Ripa: Alalevy: Pysyvä: Pitkäaikainen: Keskipitkä: Lyhytaikainen: Hetkellinen: Ylälevy: Ripa: Alalevy: Kdef kerroin: Sivu 2

3 KUORMITUSTIEDOT: Omapaino (Omapaino, Pysyvä): Rakenneosan paino: QZ = kn/m x = mm Pintakuorma: 1: QZ = kn/m2 x = mm Lumikuorma (Lumikuorma Sk<2.75 kn/m2, Keskipitkä): Pintakuorma: 1: QZ = kn/m2 x = mm KUORMITUSYHDISTELMÄT: Yhdistelmä 1 (MRT, Pysyvä) 1.10*1.35*Omapaino Yhdistelmä 2 (MRT, Keskipitkä) 1.10*1.15*Omapaino *1.50*Lumikuorma Yhdistelmä 4 (MRT, Keskipitkä) 1.10*1.15*Omapaino *1.50*0.70*Lumikuorma Yhdistelmä 7 (MRT, Pysyvä) 1.10*1.15*Omapaino Yhdistelmä 9 (MRT, Pysyvä) Sivu 3

4 0.90*Omapaino Yhdistelmä 12 (KRT) 1.00*Omapaino Yhdistelmä 13 (KRT) 1.00*Omapaino *Lumikuorma Yhdistelmä 15 (KRT) 1.00*Omapaino *0.70*Lumikuorma MITOITUS: Mitoitusstandardi: EN : A1: RIL Kokonaiskäyttöaste: 35.3 % MITOITUSPARAMETRIT: Taipumaraja Wnet,fin: L/200 Korotuskerroin, vasen uloke: 2.00 Korotuskerroin, oikea uloke: 2.00 Nurjahdus on estetty molempiin suuntiin (y ja z) Kiepahdus on estetty MITOITUKSEN ÄÄRIARVOT: Tarkastelu: Mitoitusarvo: Raja-arvo: Käyttöaste *): Sijainti x: V, yläsauma, leikkaus: 0.14 N/mm N/mm % 0 mm Yhdistelmä 2/1, Keskipitkä V, uuma, leikkaus: 0.30 N/mm N/mm % 0 mm Yhdistelmä 2/1, Keskipitkä V, alasauma, leikkaus: 0.14 N/mm N/mm % 0 mm Yhdistelmä 2/1, Keskipitkä M, ylälevy, kesk. puristus: 1.42 N/mm N/mm2 8.2 % 3000 mm Yhdistelmä 2/1, Keskipitkä M, uuma, reunataivutus: 1.77 N/mm N/mm2 6.3 % 3000 mm Yhdistelmä 2/1, Keskipitkä M, alalevy, kesk. veto: 1.42 N/mm N/mm2 8.5 % 3000 mm Yhdistelmä 2/1, Keskipitkä Tukipaine, tuki 1: 5.98 kn kn 35.3 % 0 mm Yhdistelmä 2/1, Keskipitkä Tukipaine, tuki 2: 5.98 kn kn 35.3 % 6000 mm Yhdistelmä 2/1, Keskipitkä jänneväli 1, Winst: 1.9 mm -- mm 0.0 % 3000 mm Yhdistelmä 13/1 jänneväli 1, Wnet,fin: 2.5 mm 30.0 mm 8.2 % 3000 mm Yhdistelmä 13/1 ÄÄRIARVOJEN KUORMITUSYHDISTELMÄT Yhdistelmä 2/1 (Keskipitkä): 1.26*Omapaino *Lumikuorma Yhdistelmä 13/1 : 1.00*Omapaino *Lumikuorma VOIMASUUREIDEN ÄÄRIARVOT: Tulos: Maksimiarvo: Sijainti x: Vz,max 5.98 kn 0 mm My,max 8.97 knm 3000 mm TUKIREAKTIOT: Sivu 4

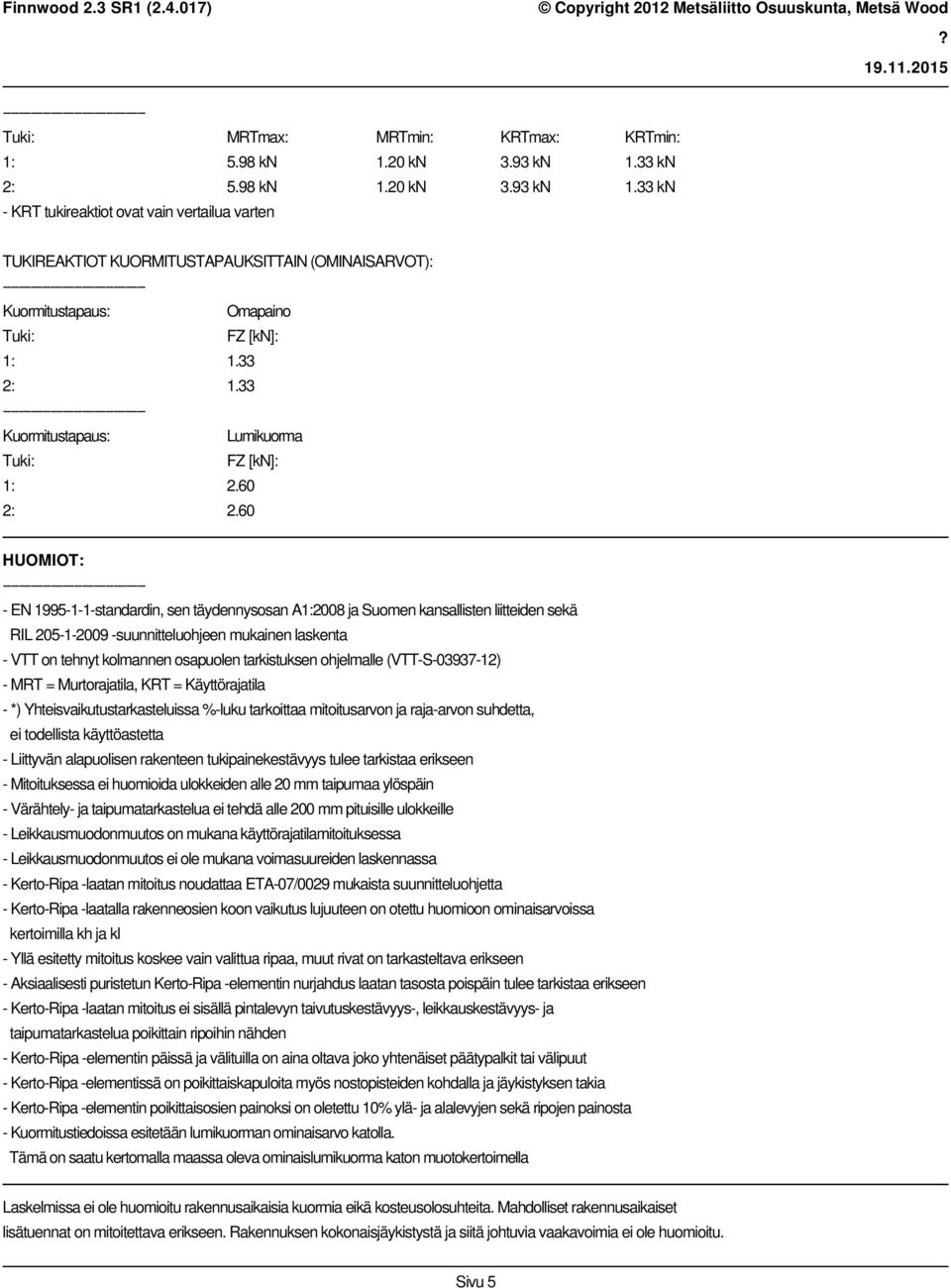

5 Tuki: MRTmax: MRTmin: KRTmax: KRTmin: 1: 5.98 kn 1.20 kn 3.93 kn 1.33 kn 2: 5.98 kn 1.20 kn 3.93 kn 1.33 kn - KRT tukireaktiot ovat vain vertailua varten TUKIREAKTIOT KUORMITUSTAPAUKSITTAIN (OMINAISARVOT): Kuormitustapaus: Omapaino Tuki: FZ [kn]: 1: : 1.33 Kuormitustapaus: Lumikuorma Tuki: FZ [kn]: 1: : 2.60 HUOMIOT: - EN standardin, sen täydennysosan A1:2008 ja Suomen kansallisten liitteiden sekä RIL suunnitteluohjeen mukainen laskenta - VTT on tehnyt kolmannen osapuolen tarkistuksen ohjelmalle (VTT-S ) - MRT = Murtorajatila, KRT = Käyttörajatila - *) Yhteisvaikutustarkasteluissa %-luku tarkoittaa mitoitusarvon ja raja-arvon suhdetta, ei todellista käyttöastetta - Liittyvän alapuolisen rakenteen tukipainekestävyys tulee tarkistaa erikseen - Mitoituksessa ei huomioida ulokkeiden alle 20 mm taipumaa ylöspäin - Värähtely- ja taipumatarkastelua ei tehdä alle 200 mm pituisille ulokkeille - Leikkausmuodonmuutos on mukana käyttörajatilamitoituksessa - Leikkausmuodonmuutos ei ole mukana voimasuureiden laskennassa - Kerto-Ripa -laatan mitoitus noudattaa ETA-07/0029 mukaista suunnitteluohjetta - Kerto-Ripa -laatalla rakenneosien koon vaikutus lujuuteen on otettu huomioon ominaisarvoissa kertoimilla kh ja kl - Yllä esitetty mitoitus koskee vain valittua ripaa, muut rivat on tarkasteltava erikseen - Aksiaalisesti puristetun Kerto-Ripa -elementin nurjahdus laatan tasosta poispäin tulee tarkistaa erikseen - Kerto-Ripa -laatan mitoitus ei sisällä pintalevyn taivutuskestävyys-, leikkauskestävyys- ja taipumatarkastelua poikittain ripoihin nähden - Kerto-Ripa -elementin päissä ja välituilla on aina oltava joko yhtenäiset päätypalkit tai välipuut - Kerto-Ripa -elementissä on poikittaiskapuloita myös nostopisteiden kohdalla ja jäykistyksen takia - Kerto-Ripa -elementin poikittaisosien painoksi on oletettu 10% ylä- ja alalevyjen sekä ripojen painosta - Kuormitustiedoissa esitetään lumikuorman ominaisarvo katolla. Tämä on saatu kertomalla maassa oleva ominaislumikuorma katon muotokertoimella Laskelmissa ei ole huomioitu rakennusaikaisia kuormia eikä kosteusolosuhteita. Mahdolliset rakennusaikaiset lisätuennat on mitoitettava erikseen. Rakennuksen kokonaisjäykistystä ja siitä johtuvia vaakavoimia ei ole huomioitu. Sivu 5

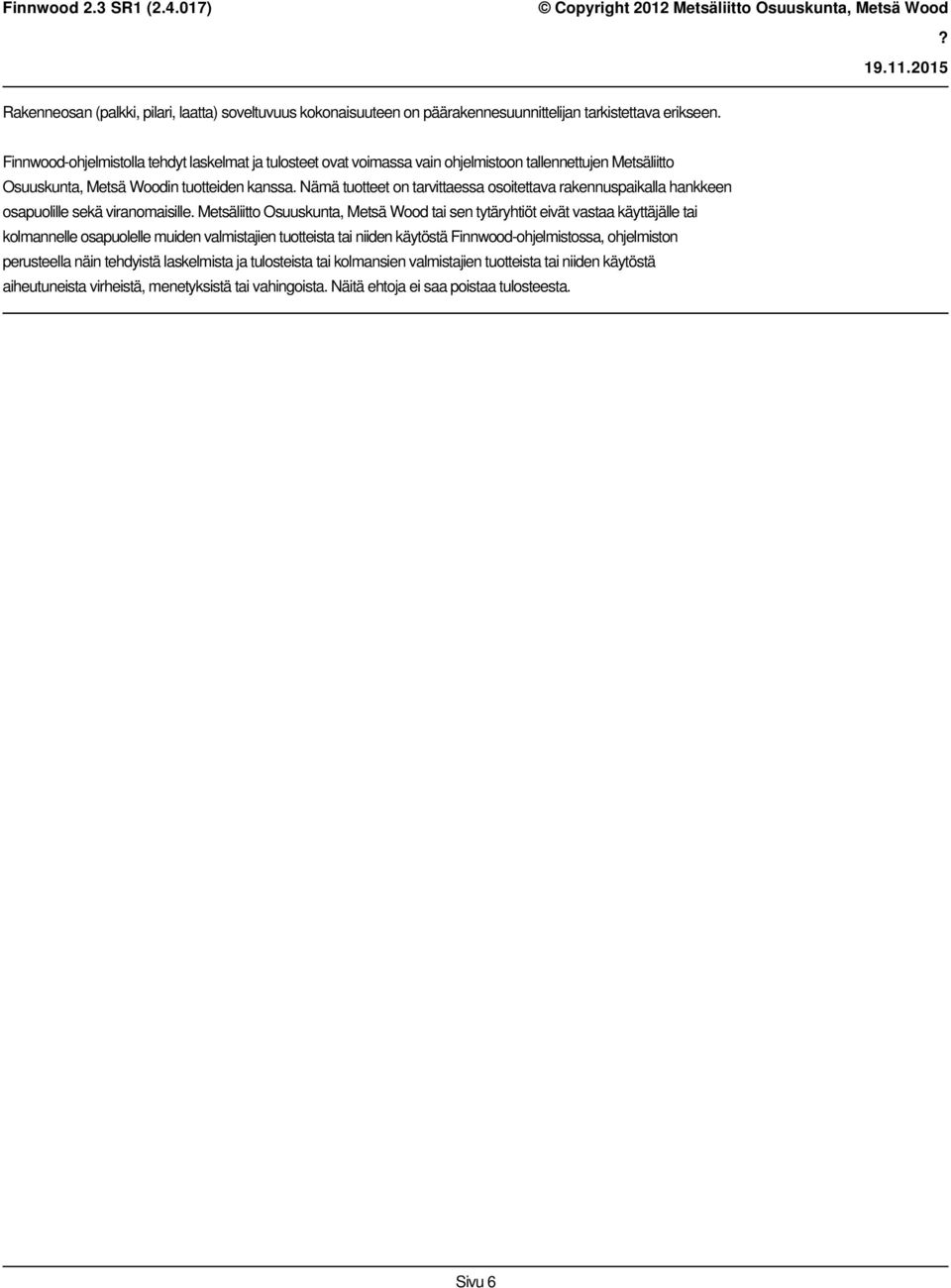

6 Rakenneosan (palkki, pilari, laatta) soveltuvuus kokonaisuuteen on päärakennesuunnittelijan tarkistettava erikseen. Finnwood-ohjelmistolla tehdyt laskelmat ja tulosteet ovat voimassa vain ohjelmistoon tallennettujen Metsäliitto Osuuskunta, Metsä Woodin tuotteiden kanssa. Nämä tuotteet on tarvittaessa osoitettava rakennuspaikalla hankkeen osapuolille sekä viranomaisille. Metsäliitto Osuuskunta, Metsä Wood tai sen tytäryhtiöt eivät vastaa käyttäjälle tai kolmannelle osapuolelle muiden valmistajien tuotteista tai niiden käytöstä Finnwood-ohjelmistossa, ohjelmiston perusteella näin tehdyistä laskelmista ja tulosteista tai kolmansien valmistajien tuotteista tai niiden käytöstä aiheutuneista virheistä, menetyksistä tai vahingoista. Näitä ehtoja ei saa poistaa tulosteesta. Sivu 6
