1

2 Sisältö Kerto-Ripa -välipohjaelementti kuivaan rakentamiseen Yleistä, Kantavuus, jäykkyys, akustiikka, palonkestävyys, liitosdetaljit Metsä Wood -kattoelementti Kerto-Ripa -kattoelementti Liimapuu GL30 Tekninen aineisto Puupäivä

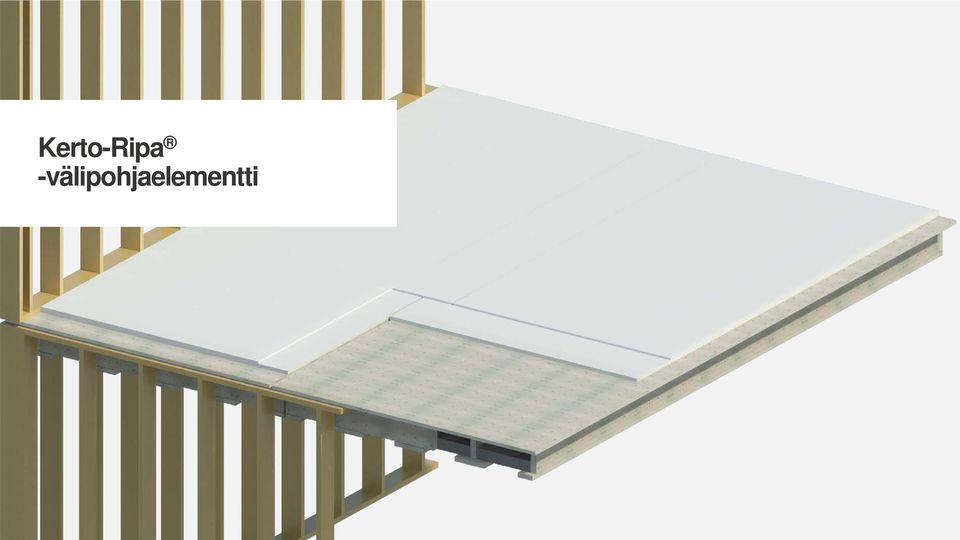

3 Kerto-Ripa -välipohjaelementti

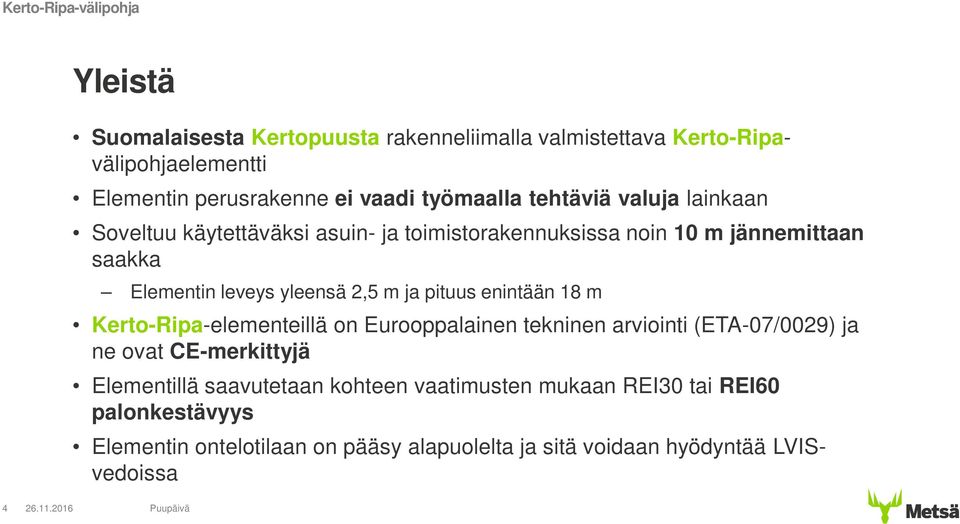

4 Kerto-Ripa-välipohja Yleistä Suomalaisesta Kertopuusta rakenneliimalla valmistettava Kerto-Ripavälipohjaelementti Elementin perusrakenne ei vaadi työmaalla tehtäviä valuja lainkaan Soveltuu käytettäväksi asuin- ja toimistorakennuksissa noin 10 m jännemittaan saakka Elementin leveys yleensä 2,5 m ja pituus enintään 18 m Kerto-Ripa-elementeillä on Eurooppalainen tekninen arviointi (ETA-07/0029) ja ne ovat CE-merkittyjä Elementillä saavutetaan kohteen vaatimusten mukaan REI30 tai REI60 palonkestävyys Elementin ontelotilaan on pääsy alapuolelta ja sitä voidaan hyödyntää LVISvedoissa Puupäivä

5 Kerto-Ripa-välipohja Rakenne Asennetaan työmaalla Parketti tai laminaatti sekä askeläänieristematto Toimitetaan elementtiin valmiiksi asennettuna Kipsilevytys Kerto-Ripa-välipohjaelementti, rakenteellisesti liimattu Asennetaan työmaalla Akustisesti ripustettu kipsilevytys 5

6 Kerto-Ripa-välipohja Kantavuus ja jäykkyys Kerto-Ripa-elementit suunnitellaan Eurokoodi standardien mukaan Tuotteelle on Eurooppalainen tekninen arviointi ETA-07/0029 ja se voidaan CE-merkitä rakenteelliseen käyttöön Elementin kantava rakenne koostuu Kerto-S-palkeista ja niihin rakenteellisesti liimatusta Kerto-Q-kansilevystä ja Kerto-Salalaipasta Mitoituksen tekeminen onnistuu Finnwood -suunnitteluohjelmalla 6

7 Kerto-Ripa-välipohja Palonkestävyys Kerto-Ripa-välipohjaelementti voidaan suunnitella REI30 tai REI60 luokiteltuihin rakenteisiin ETA-07/0029 liitteen 2 mukaan Elementin EI-raja kulkee yleensä elementin kansilevyn tasolla Rakenteen palonkestävyys on testattu standardin mukaiselle polttokokeella 7 Kuva: VTT Expert Services Ltd

8 Kerto-Ripa-välipohja Akustiikka Rakennekokonaisuudella saavutetaan Ilmaääneneristävyys R w 55 db Askeläänitasoluku L n,w 53 db Hyödynnetään koko rakenne Varmennettu akustisin mittaukseen sekä rakennetyypille että kokonaisuudelle koerakennuksella Sisältää sivutiesiirtymä 8

9 Kerto-Ripa-välipohja Päädyn liitos rankarunkoseinään Ripustusliitos mahdollistaa suorakulmaiset seinäelementit Ainoastaan kansilevy on seinäelementtien välissä Voidaan asentaa myös palkiston varaan 9

10 Kerto-Ripa-välipohja Päädyn liitos rankarunkoseinään 10

11 Kerto-Ripa-välipohja Ylälaattaripustuksen mitoitustaulukot Taulukko 1 Palkkien lukumäärä 5 kpl Laatan päädyn kulma 0 Rako 20 mm Leikkauskestävyys Rk / Rd [kn/ripa] Kansilevy Ripojen koko [bxh] Ruuvausyhdistelmä Rk / Rd Kerto-Q 25mm 45 x 260 2x Assy VG Plus 6x200 / MW 8x140 k300 11,9 / 7, x Assy VG Plus 6x200 / MW 8x140 k200 17,1 / 11, x Assy VG Plus 6x200 / MW 8x140 k180 21,1 / 14, x Assy VG Plus 6x200 / MW 8x140 k180 21,1 / 14, x Assy VG Plus 6x200 / MW 8x140 k180 21,1 / 14,1 57 x 260 2x Assy VG Plus 8x240 / MW 8x140 k190 20,7 / 13, x Assy VG Plus 8x300 / MW 8x140 k180 21,0 / 14, x Assy VG Plus 8x240 / MW 8x140 k180 21,0 / 14, x Assy VG Plus 8x240 / MW 8x140 k180 21,0 / 14, x Assy VG Plus 8x240 / MW 8x140 k180 21,0 / 14,0 11

12 Kerto-Ripa-välipohja Elementtien sivusaumaliitos Elementin kiinnitetään toisiinsa vinoruuvein Elementtisaumoihin asennetaan sovitekaistat työmaalla 12

13 Esimerkkikohde Honkasuo, Helsinki 116 asuntoa m² Kuva: Vuorelma Arkkitehdit Oy Puurakentamisen seminaarikiertue Kuva: Vuorelma Arkkitehdit Oy

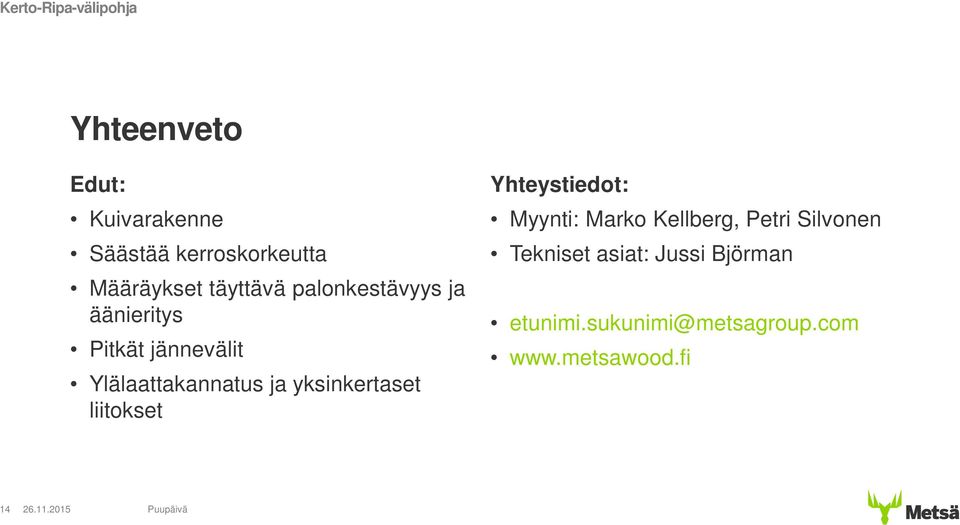

14 Kerto-Ripa-välipohja Yhteenveto Edut: Kuivarakenne Säästää kerroskorkeutta Määräykset täyttävä palonkestävyys ja äänieritys Pitkät jännevälit Ylälaattakannatus ja yksinkertaset liitokset Yhteystiedot: Myynti: Marko Kellberg, Petri Silvonen Tekniset asiat: Jussi Björman 14

15 Metsä Wood -kattoelementti

16 Rakennetyyppi 1-kerroksinen PVC-kate tai bitumikermi Havuvanerilevy + poikittaiskoolaus (tuuletustila) Kerto-S-pääpalkit Lämmöneriste Höyrynsulkumuovi Poikittaiskoolaus + alapinnan verhous 16

17 Tekniset ominaisuudet 4-9 metrin jännevälille Moniaukkoisena max. pituus 25 m VTT Varmennustodistus (VTT-VA ) 17

18 Palonkestävyys Palonkestävyys R15 ja R30 REI30 varmistettu standardin mukaisella polttokokeella 18

19 Yhteenveto Edut: Esivalmistettu kevyt elementti on nopea asentaa Vakioidut detaljit Varmennustodistus Palonkestävyys REI30 Yhteystiedot: Myynti: Petri Silvonen ja Sanna Haara 19

20 Kerto-Ripa -kattoelementti

21 Rakennetyyppi 1-kerroksinen PVC-kate tai bitumikermi Elementin kokoinen Kerto-Q-levy (rakenneliimattu ripoihin) tai havuvaneri Ilmarako, min. 20 mm Kerto-S-keskirivat ja reunarivat Lämmöneriste Elementin kokoinen Kerto-Q-levy (rakenneliimattu ripoihin, höyrynsulku) Alapinnan verhous 21

22 Tekniset ominaisuudet Arvio-> CE-merkitty Palonkestävyys REI15, REI30 ja REI60 Hyödyntäminen rakennuksen kokonaisjäykistyksessä Kerto-Ripa on RIL suositusten mukainen rakenne Suomen tutkituin/varmennetuin yläpohjarakenne Sisäkattoripustusten yksinkertaisuus 22

23 Yhteenveto Edut: Pitkät jännevälit Esivalmistettu kevyt elementti on nopea asentaa CE-merkitty P1-P3 luokan rakennuksiin REI15-60 Sisäkaton ripustusten teko Osa rakennuksen jäykistystä Yhteystiedot: Myynti: Petri Silvonen ja Sanna Haara 23

24 Liimapuu GL30

25 Varastopalkit GL30c 25

26 Liimapuurungot Kustannustehokkuus Asennusnopeus Sääsuojaus Kokonaistoimitus Runko Katto Seinät Tuoteosatoimitus Suunnittelu Tuotanto Asennus 26

27 Tekninen aineisto

28 Kerton reiät - Tekninen aineisto Kerton reikäohjeet Pyöreä tai suorakaiteen muotoinen Suurin mahdollinen koko Ø 0,7h 1,3h x 0,3h Täydentävät ohjeet RIL esitettyyn laskentaan 28

29 Kerto-Q - Tekninen aineisto Kerto-Q - Tekninen aineisto Osana Kerto -käsikirjaa, josta löytyy Kerto-tieto yhteen koottuna Apuvälineeksi sekä suunnitteluun että toteutukseen Mitoitusohjeistus perustuu Eurokoodiin Vapaasti ladattavissa verkkosivuiltamme: 29
