1 Esimerkkilaskelma NR-ristikkoyläpohjan hiiltymämitoitus

2 Sisällysluettelo 1 LÄHTÖTIEDOT KUORMAT MATERIAALI YLEISTÄ MITOITUSMENETELMISTÄ NR-YLÄPOHJAN TOIMINTA PALOTILANTEESSA ALAPAARTEEN MITOITUS NIMELLINEN JÄÄNNÖSPOIKKILEIKKAUS (alapuolinen palo) Kun NR-ristikon toimintakyky ei säily koko palonkestoaikaa (alapuolinen palo) Kun NR-ristikon toimintakyky säilyy koko palonkestoajan (alapuolinen palo) TEHOLLINEN POIKKILEIKKAUS (yläpuolinen palo) NR-ristikon toimintakyky ei säily koko palonkestoaikaa (yläpuolinen palo) KIEPAHDUSKESTÄVYYS (alapuolinen palo) ALAPAARTEEN TAIPUMA (alapuolinen palo) LEIKKAUSKESTÄVYYS TUKIPAINEKESTÄVYYS KIVIVILLALEVYJEN KANNATUSKOOLAUKSEN MITOITUS KIEPAHDUSTUENNAN TOTEUTUS KÄYTÄNNÖN TOTEUTUSRATKAISU

3 1 LÄHTÖTIEDOT Rakennuspaikka: Helsinki Rakenne: NR-ristikkoyläpohja P-paloluokan puukerrostalossa Seuraamusluokka: CC Normit: Puurakenteet: RIL , RIL , SFS EN , SFS EN Kuormat: RIL , SFS EN 1990, SFS EN , SFS EN ja SFS EN KUORMAT Tässä esimerkissä tarkastellaan vain yksi kuormitustapaus. Myös muut kuormitustapaukset tulee tutkia. Kuormitustapaus 1: omapaino 100 % + lumi 100 % OMAPAINO: Yläpohjan omapaino gk,1 = 0,8 kn/m² Ristikkojako 900 mm pg,k,1 = k/k gk,1 => 0,9 m 0,8 kn/m² = 0,7 kn/m LUMIKUORMA: Omapaino alapaarteelle pg,k = 0,7 kn/m Lumikuorma maassa sk =,75 kn/m² Katon muotokerroin µ = 0,8 => lumikuorma katolla qs,k = µ sk => 0,8,75 kn/m² =, kn/m² Ristikkojako 900 mm Lumikuorma alapaarteelle, pq,s,k = k/k qs,k => 0,9 m, kn/m² =,0 kn/m PALOTILANTEEN KUORMA ALAPAARTEELLE: p = pg,k + ψ1,1 pq,k p = 0,7 kn/m + 0,5,0 kn/m = 1,7 kn/m - 3 -

4 3 MATERIAALI (Taulukko- ja kaavaviittaukset ohjeeseen RIL ) Kerto-S 45x500 0,1 300 k h = = 0, 94 1, 500 palkin korkeus yli 300 mm taivutuslujuuden ominaisarvon pienennyskerroin kh = 0,94 Muunnoskerroin ja virumaluku palotilanteessa kmod, = määräytyy mitoitusmenetelmän mukaan palotilanteessa kde = ei tarkastella Lujuus- ja jäykkyysominaisuudet palotilanteessa γm, = 1,0 ominaislujuuden muunnoskerroin kertopuulle k = 1,1 (kertoimella muutetaan 5 % raktiiliarvot 0 % raktiiliksi) taivutuslujuuden ominaisarvo m,k = 44,0 N/mm² taivutuslujuuden 0 % raktiili normaalilämpötilassa m,k,0 = k kh m,k = 45,5 N/mm² (kaava.4) kimmomoduulin ominaisarvo E0,05 = N/mm² kimmomoduulin ominaisarvo Emean = N/mm² Hiiltymisnopeus Kerto-S β0 = 0,65 mm/min (taulukko 3.) βn = 0,70 mm/min (nimellinen hiiltymisnopeus sis. kulmapyöritykset ja halkeamat) (taulukko 3.) Sahatavara C18 βn = 0,80 mm/min (nimellinen hiiltymisnopeus sis. kulmapyöritykset ja halkeamat) (taulukko 3.) 4 YLEISTÄ MITOITUSMENETELMISTÄ EN ja RIL 05- käsittelevät välipohjarakenteiden palomitoitusta alapuolista palorasitusta vastaan, mutta yläpohjan mitoitusmenetelmä puuttuu. RIL 05- mukainen välipohjan mitoitusmenetelmä soveltuu välipohjille, joiden ontelot ovat kokonaan tai osaksi täytetty kivivillalla. NR-ristikkoyläpohjassa alapaarteen tason rakenne on välipohjarakenteen kaltainen, mutta alapaarteen päällä ei ole levytystä. Välipohjassa palkiston päällä on levytys, joka estää kuumien kaasujen läpipääsyn, minkä seurauksena välipohjarakenne kuumenee sisältä. NR-ristikkoyläpohjassa alapaarteen päältä puuttuvan levytyksen seurauksena kuumat kaasut pääsevät rakenteen läpi, jolloin rakenne pääsee jäähtymään. Toisaalta levytyksen puuttumisen takia kuumat kaasut pääsevät paremmin kulkemaan rakenteen läpi varsinkin, kun lämmöneristeen tiheys on alhainen. Tämä taas vaikuttaa sekä rakenteen kantavuuteen että osastoivuuteen

5 5 NR-YLÄPOHJAN TOIMINTA PALOTILANTEESSA Yläpuolisessa palossa (ullakkopalossa) NR-ristikko menettää toimintakykynsä, jolloin yläpohjan kantavuus mitoitetaan alapaarteena toimivan palkin varaan. Mikäli alapuolisessa palossa alapaarteen alapinnassa oleva levytys menettää palosuojauskykynsä vaadittuna palonkestoaikana, voidaan yläpohjan kantavuus mitoittaa alapaarteena toimivan palkin varaan kuten yläpuolisessa palossa. Toinen vaihtoehto tällaisessa tapauksessa on tarkastella NR-ristikkoa ristikkona, jonka alapaarre on hiiltynyt alapinnastaan. Tämä edellyttää kuitenkin, että alapaarteessa olevat naulalevyt ovat kivivillalevyjen sisällä tai muulla tavoin suojattuja, jotta naulalevyt pystyvät toimimaan normaalisti koko palonkestoajan. Teräksen lujuus alkaa pudota noin 400 C:ssa, mutta sitä ennen puu alkaa hiiltyä noin 300 C:ssa. Puun hiiltyminen naulalevyn kohdalla johtaa tavallisesti naulalevyntartunnan pettämiseen. 6 ALAPAARTEEN MITOITUS 6.1 NIMELLINEN JÄÄNNÖSPOIKKILEIKKAUS (alapuolinen palo) (Taulukko- ja kaavaviittaukset ohjeeseen RIL ) Tarkastellaan alapaarteen hiiltymistä alapuolisessa 60 minuutin palossa, kun alakatossa on tavallinen kipsikartonkilevy 13 mm + palokipsilevy 15 mm (palon puolella). Alapaarteiden välissä on 500 mm levykivivillaa 30 kg/m 3, joka suojaa alapaarteen pystysuuntaisia sivuja koko vaaditun palonkestoajan. Kivivillalevyt kannatetaan alakatossa olevalla koolauksella 48x98 k400, joka altistuu palolle, kun alakaton levytyksen palosuojauskyky päättyy. Näin ollen koolaus tulee palomitoittaa. Tarkastellaan seuraavassa rakenteen mitoitusta RIL 05- kohdan 5. mukaisella välipohjan mitoitusmenetelmällä, vaikka se ei suoraan sovellukaan kyseiselle yläpohjalle (välipohjan yläpinnan levytys puuttuu). Kyseisellä mitoitusmenetelmällä saadaan kuitenkin jonkinlainen käsitys rakenteen palonkestosta

6 Alapaarre hiiltyy vain alapinnasta, koska kivivillalevyt suojaavat palkin pystysuuntaisia sivuja. Nimellinen hiiltymisnopeus ennen levyjen murtumista - hiiltyminen alkaa ennen levytyksen murtumista, koska levytyksessä käytetään palokipsilevyä b = 45 mm (alapaarteen leveys) k = 1,3 (taulukko 5.1) s k = 0,85 k = 1,5 (vakio) n 0 (taulukko 5.-FI) (luku 5..1S) β = 0,65 mm/min (taulukko 3.) βn = ks k kn β0 = 1, 3 0,85 1, 5 0, 65 = 1, 08 mm/min (tch t t ) (kaava C.1) Nimellinen hiiltymisnopeus levyjen murtumisen jälkeen b = 45 mm (alapaarteen leveys) k = 1,3 (taulukko 5.1) s k = 5,0 3 k = 1,5 (vakio) n 0 n3 s 3 n 0 (taulukko 5.-FI) (luku 5..1S) β = 0,65 mm/min (taulukko 3.) β = k k k β = 1,3 5,0 1,5 0,65= 6,3 mm/min (t > t ) (kaava C.) Nimellinen hiiltymissyvyyden mitoitusarvo β = 1,08 mm/min n t = 45 min ch n3 (taulukko 5.-FI) t = 40 min (taulukko 5.-FI) β = 6,30 mm/min t = 60 min d = β ( t t ) + β ( t t ) = 1, 08 (45 40) + 6, 30 (60 45) 100 mm (kaava 5.1S) char, n n ch n3 Alapaarteen alapinnasta hiiltyy noin 100 mm alapuolisen 60 minuutin palon aikana, jolloin nimellinen jäännöspoikkileikkaus on 45 x

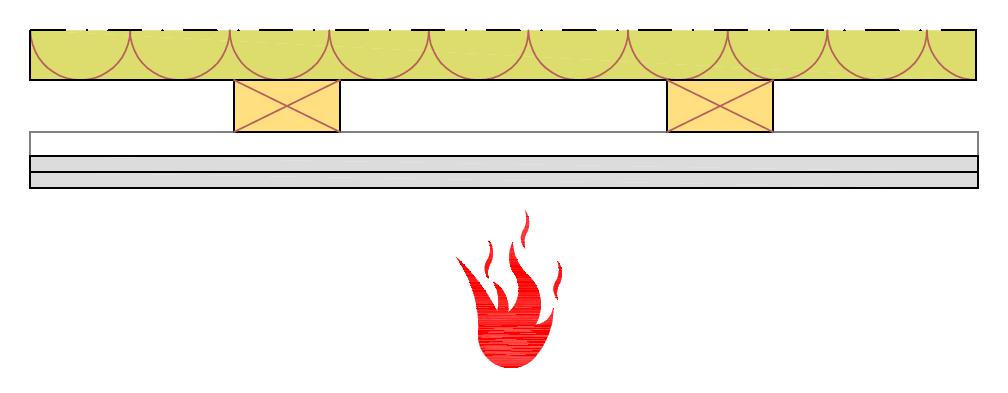

7 6.1.1 Kun NR-ristikon toimintakyky ei säily koko palonkestoaikaa (alapuolinen palo) Tapauksessa, jossa NR-ristikko menettää toimintakykynsä, mitoitetaan yläpohjan kantavuus alapaarteena toimivan palkin varaan. Taivutuskestävyys p L 1,7 10 M,max = M,max = = 1,5 knm M 6 1,5 10 = = = 18,0 N/mm 6 m, y, d, b h dchar 100 = = 0, (palorasitus vetopuolella) h 500 h = 500 mm k = 0,9 (taulukko 5.4S) mod,m, m,k,0 45,5 = k = 0, 9 = 40, 95 N/mm (kaava.1) γ 1, 0 m, d, mod,m, M, m, y, d, m, d, i 18,0 N/mm 40,95 N/mm (44 % OK kestää) < Taivutusjännitys jäi 60 min palorasituksen jälkeen paljon pienemmäksi kuin taivutuskestävyys, joten palkki kestää suuremmankin palorasituksen (mitoitusmenetelmän soveltaminen varmalla puolella) Kun NR-ristikon toimintakyky säilyy koko palonkestoajan (alapuolinen palo) Tapauksessa, jossa alapaarteen naulalevyt ovat suojattuna koko palonkestoajan, toimii NR-ristikko ristikkona, jonka alapaarteen alapinnasta on hiiltynyt 100 mm (nimellinen jäännöspoikkileikkaus 45x400). Tässä tapauksessa NR-ristikkosuunnittelija mitoittaa ristikon siten, että alapaarteen hiiltymä huomioidaan mitoituksessa. Päärakennesuunnittelija esittää hiiltymissyvyyden NR-ristikon tilauskaaviossa ja selostaa muutenkin NR-ristikon oletetun toiminnan palotilanteessa

8 6. TEHOLLINEN POIKKILEIKKAUS (yläpuolinen palo) (Taulukko- ja kaavaviittaukset ohjeeseen RIL ) Yläpuolisessa palossa NR-ristikko menettää toimintakykynsä, joten yläpohjan kantavuus mitoitetaan alapaarteen varaan. Tarkastellaan alapaarteen hiiltymistä yläpuolisessa 60 minuutin palossa. Alapaarteiden välissä on 500 mm levykivivillaa 30 kg/m 3, joka suojaa alapaarteen pystysuuntaisia sivuja koko vaaditun palonkestoajan. Kivivillalevyt kannatetaan alakatossa olevalla koolauksella, joka ei altistu palolle yläpuolisessa palossa. Määritetään alapaarteen tehollinen hiiltymissyvyys, kun alapaarre hiiltyy yläpinnasta. Oletetaan, että yläpaarteen päällä ei ole mitään palosuojausta (levyvillan päällä oleva mahdollinen puhallusvilla ei pysy paikoillaan palossa), joten hiiltyminen alkaa suoraan puupinnalta. Nimellinen hiiltymissyvyyden mitoitusarvo d char n, = βn t = 0, 7 60 = 4 mm (kaava 3.) Tehollinen hiiltymissyvyys t 0 min k = 1,0 (taulukko 4.1) 0 d = 7,0 mm (luku 4..) 0 d = d + k d = 4 + 1, 0 7 = 49 mm 50 mm (kaava 4.1) e char, n

9 Alapaarteen yläpinnasta hiiltyy noin 50 mm yläpuolisen 60 minuutin palon aikana, jolloin tehollinen poikkileikkaus on 45 x NR-ristikon toimintakyky ei säily koko palonkestoaikaa (yläpuolinen palo) Tapauksessa, jossa NR-ristikko menettää toimintakykynsä, mitoitetaan yläpohjan kantavuus alapaarteena toimivan palkin varaan. Taivutuskestävyys M,max p L 1,7 10 = M,max = = 1,5 knm M 6 1,5 10 = = = 14, N/mm 6 m, y, d, b h k = 1,0 mod, m,k,0 45,5 = k = 1, 0 = 45, 5 N/mm (kaava.1) γ 1, 0 m, d, mod, M, m, y, d, m, d, i 14, N/ mm < 45, 5 N/mm (31 % OK kestää) - 9 -

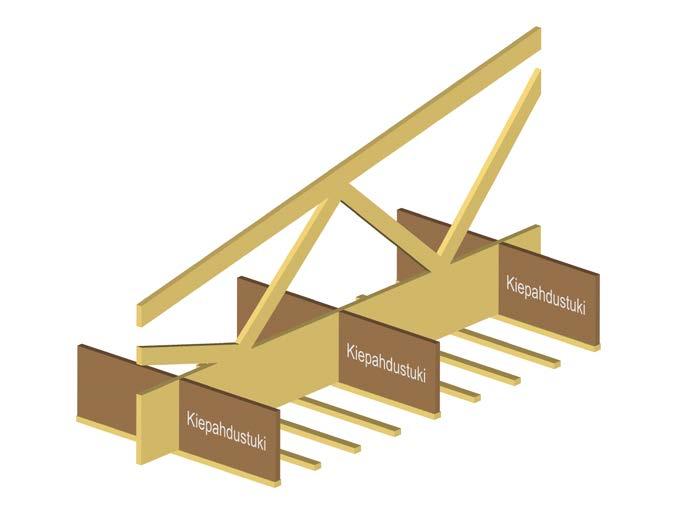

10 6.3 KIEPAHDUSKESTÄVYYS (alapuolinen palo) (Taulukko- ja kaavaviittaukset ohjeeseen RIL ) Kohdista ja 6..1 havaitaan, että alapuolinen palo on määräävä tapaus taivutuskestävyyden kannalta. Alapaarteen kiepahdustukien jako a = 1000 mm. Kiepahdustukina käytetään alapaarteiden väliin asennettuja palkkeja. = a+ h = = 1800 mm (luku 6.3.3) (käytetään a-mittaa sellaisenaan varmalla puolella) e, c = 0,58 0,58 45 m, crit, = E0,05 = = 18,9 N/mm (kaava S) h e, cb λ k k h mk, rel, m, = = = m, crit, 18,9 crit, λrel, m, 1, 48 0, , 48 (kaava 6.30) 1 1 = = = 0, 46 (kaava 6.34) M,max = p L 1,7 10 M,max = = 1,5 knm M 6 1,5 10 = = = 18,0 N/mm 6 m, y, d, b h dchar 100 = = 0, (palorasitus vedetyllä puolella) h 500 h = 500 mm k mod,m, = 0,9 (taulukko 5.4S) mk,,0 45,5 m, d, = kmod,m, = 0, 9 = 40, 95 N/mm (kaava.1) γ 1, 0 M, m, y, d, crit, m, d, i 18, 0 N/mm 0, 46 40, 95 N/mm = 18,8 N/mm (96 % OK kestää) (kaava 6.33) k <

11 6.4 ALAPAARTEEN TAIPUMA (alapuolinen palo) Taipumaa ei yleensä tarvitse tarkastaa palotilanteessa ellei siitä ole vaaraa muille rakenteille ja rakenteiden palosuojauksille. Tarkastetaan kuitenkin alapaarteen taipuma varmuuden vuoksi. Kohdista ja 6..1 havaitaan, että alapuolinen palo on määräävä tapaus taipuman kannalta. Taipuma tasaisesta kuormasta I y, 3 3 b h = = = mm p L 5 1, ω = = 68 mm E I mean y, 6.5 LEIKKAUSKESTÄVYYS Ei tarvitse tarkastaa palotilanteessa, koska palkin poikkileikkaus on suorakaide (ks. RIL luku 4.3.1). 6.6 TUKIPAINEKESTÄVYYS Ei tarvitse tarkastaa palotilanteessa (ks. RIL luku 4.3.1)

12 7 KIVIVILLALEVYJEN KANNATUSKOOLAUKSEN MITOITUS (Taulukko- ja kaavaviittaukset ohjeeseen RIL ) Tarkastellaan alapaarteen alapinnassa olevan koolauksen hiiltymistä alapuolisessa 60 minuutin palossa, kun alakatossa on tavallinen kipsikartonkilevy 13 mm + palokipsilevy 15 mm (palon puolella). Koolaus hiiltyy kolmelta sivulta samanaikaisesti, koska koolaus on tyhjässä ontelossa. Nimellinen hiiltymisnopeus ennen levyjen murtumista - hiiltyminen alkaa ennen levytyksen murtumista, koska levytyksessä käytetään palokipsilevyä k = 0,85 (taulukko 5.7) β n = 0,80 mm/min (taulukko 3.) β = k β = 0,85 0,80 = 0, 68 mm/min (t t t ) (kaava 5.4S) n n ch Nimellinen hiiltymisnopeus levyjen murtumisen jälkeen k =,0 (taulukko 5.7) 3 β = 0,80 mm/min (taulukko 3.) n β = k β =, 0 0,80 = 1, 6 mm/min (t > t ) (kaava 5.5S) n3 3 n Nimellinen hiiltymissyvyyden mitoitusarvo β = 0,68 mm/min n t = 45 min (taulukko 5.7) t = 40 min (taulukko 5.7) β ch a n3 = 1,60 mm/min t = 60 min t a 5 ( t tch) k βn 5 (45 40) 0,85 0,80 t 45 58,5 min (kaava 3.9) k3 βn 0,80 = + = + = t = aika, jolloin hiiltyminen on edennyt 5 mm:n syvyyteen ja hiiltymisnopeus palautuu normaaliksi. d = β ( t t ) + β ( t t ) + β ( t t ) (kaava 5.3S) d char, n n ch n3 a n a char, n = 0,68 (45 40) + 1,60 ( 58, 5 45) + 0,80 (60 58,5) = 6, mm Tehollinen hiiltymissyvyys t 0 min ja t > t 0 0 ch k = 1,0 (taulukko 4.1) d = 7,0 mm char, n 0 0 (luku 5..S) d = d + k d = 6, + 1, 0 7 = 33 mm (kaava 5.S) e - 1 -

13 Valittu koolauspuu 98x48 on riittävä, koska 60 min palon jälkeen siitä jää jäljelle jäännöspoikkileikkaus 46x ja tehollinen poikkileikkaus 3x15, jonka voidaan olettaa kantavan kivivillalevyt ajanhetkellä 60 min. Käytännön toteutusratkaisuissa on suositeltavaa käyttää alakatossa 15 mm + 15 mm palokipsilevytystä, jolloin puurakenteet on palosuojattu 60 minuuttiin. Tällöin puurakenteissa ei tapahdu hiiltymää 60 minuutin palon aikana, jolloin alakaton koolauksena voidaan käyttää tavallista lautakoolausta. 8 KIEPAHDUSTUENNAN TOTEUTUS Kohdassa 6.3 tarkastettiin alapaarrepalkin kiepahduskestävyys. Laskelmasta voidaan tehdä johtopäätös, että alapaarrepalkki tarvitsee aina kiepahdustuennan. Kiepahdustuenta voidaan toteuttaa erilaisilla tavoilla, mutta luonteva tapa sen toteuttamiseen on alla olevassa kuvassa esitetty menetelmä. Tällöin kiepahdustuenta liitoksineen on palosuojattuna ja se hiiltyy yläja/tai alapinnastaan riippuen alakaton levytyksen palosuojauskyvystä. Kiepahdustuet siirtävät voiman Fd alapaarteen alapintaan, josta se johdetaan jäykisteelle tai alakattolevytykselle, mikäli levytys on palotilanteessa toimintakykyinen levyjäykisteeksi. 9 KÄYTÄNNÖN TOTEUTUSRATKAISU NR-ristikkoyläpohjan alakattolevytys on järkevää tehdä siten, että se kestää koko palonkestoajan. Tällöin saavutetaan seuraavat edut: alakaton koolauksena voidaan käyttää lautaa (ei tarvitse palomitoitusta) NR-ristikko toimii alapuolisessa palossa ristikkona (ei tarvitse palomitoitusta alapuoliselle palolle) kiepahdustuenta tarvitaan vain yläpuolista paloa varten kiepahdustuennan toteutus on yksinkertaista, koska alakattolevytys vastaanottaa alapaarteiden välissä olevien kiepahdustukien voimat (alakattolevytys ei altistu palolle yläpuolisessa palossa) käyttötapaosastointi huoneiston ja ullakon välillä toteutuu automaattisesti
