MUUTOSLISTA 1 (18) Finnwood 2.3 SR1

Koko: px
Aloita esitys sivulta:

Download "MUUTOSLISTA 1 (18) Finnwood 2.3 SR1"

Transkriptio

1 MUUTOSLISTA 1 (18) FINNWOOD 2.3 SR1 (RIL ) OHJELMAVERSION MUUTOKSET (RIL ) ohjelmaversio sisältää Finnwood 2.3 (RIL ) ohjelmaan verrattuna alla luetellut muutokset. Nämä on esitetty seuraavasti ryhmiteltyinä: Käyttöliittymä, Laskentaperusteet, Tulosteet ja Muut muutokset 1. KÄYTTÖLIITTYMÄ 1.1. Ohjelmaversion numero on 2.3 SR Käyttöliittymässä on uusi Metsä Wood -logo Käyttöliittymässä esiintyvät viittaukset Metsäliiton Puutuoteteollisuuteen on poistettu. Yhtiön nimenä on nyt Metsä Wood.

2 MUUTOSLISTA 2 (18) 1.4. Finnwood-salasanan voimassaoloaika näytetään ohjelman alapalkissa ja Tietoa Finnwoodista ikkunassa Uusi Tervetuloa-välilehti on lisätty ohjelmaan. Oletuksena tällä sivulla näytetään Finnwood-ohjelmaversion esite, joka avautuu myös vasemman reunan Esite-painikkeella. Tervetuloa-sivulla on painikkeet myös seuraaville toiminnoille: - Ohjekirjan katseleminen - Linkki Metsä Woodin verkkosivulle - Linkki Finnwood-ohjelman verkkosivulle Ohjelmaversion 2.3 sisältämiä valmiita laskentamallipohjia on muutettu ja täydennetty seuraavasti: - Kaikkien kattorakenteiden oletustuulikuorma-arvoja (ominaiskuormia) on pienennetty niin, että ne ovat jännevälissä 0.6 kn/m 2 ja ulokkeilla 1.2 kn/m 2. - Kattojen lapepalkkien/kattovasojen materiaaliksi on vaihdettu Kerto-QP syrjällään ja rakenteen mitat on muutettu kyseiselle tuotteelle sopiviksi. - Vapaiden rakenteiden listalle on lisätty uudeksi laskentamalliksi nivelellinen tuulipilari, johon vaikuttaa tuulikuormaa alas- ja ylöspäin Ohjelma sisältää seuraavat uudet tai päivitetyt tuotteet: - Kerto-QP (lappeellaan tai syrjällään) - Liimapuun lujuusluokat GL30c ja GL30h

3 MUUTOSLISTA 3 (18) - Standardipilarit (Kuningaspalkki), jotka ovat korvanneet Puuvalmiit tolpat. Tuotteen englanninkielisenä nimenä on Metsä Wood glued posts. - Metsä Wood Spruce havuvaneri (pitkittäin tai poikittain), joka on korvannut Finnforest Spruce havuvanerin. Uusi tuotevalikoima on päivitetty Finnwood-lisenssisopimukseen Suorakaidepoikkileikkausten tietokantaikkunassa aktiivisen tietokannan/materiaalin vaihtaminen avaa uuden Valitse aktiivinen tietokanta ikkunan. Tässä ikkunassa materiaalin valinta tehdään listasta, joka on identtinen Mitoitus-sivun materiaalilistan kanssa Rakennepuutavara-tietokantaan (lujuusluokat C14, C18, C24, C30, C35 ja C40) on lisätty kaksoispoikkileikkaukset Kerto-Ripa elementtien tietokantaikkunoiden toiminnallisuutta on parannettu seuraavasti: - Uudella Info-sivulla esitetään Kerto-Ripa elementtien poikkileikkausparametrien valintaa koskevia ohjeita.

4 MUUTOSLISTA 4 (18) - Tietokantaikkunan alareunassa voi katsoa aktiivisen elementin mittakaavakuvaa tai syöttöparametrikuvaa. - Tietokantaikkunan parametrien rajoituksia on päivitetty seuraavasti: Ripojen korkeuden tulee kaikilla laatoilla täyttää ehdot H1 = mm ja H2 = mm. Ylälaatan leveys B 2520 mm. 2.5 metriä leveiden elementtien ripojen minimimäärä on 3 kpl.

5 MUUTOSLISTA 5 (18) Kerto-Q ylä- ja alalaatoilla vapaareunaisen laipan leveys on enintään 20h f, jossa h f on Kerto-Q laatan hiottu paksuus (esim. 25 mm). Tietokantaikkunoissa kyseinen geometriaehto koskee ripa- ja kotelolaattojen parametrejä B11, B12, B21 ja B22 sekä avokotelolaattojen parametrejä B11 ja B12. Kerto-S alalaattojen vapaareunaisen laipan leveys on enintään 10h f, jossa h f, on Kerto-S laatan hiottu paksuus (esim. 44 mm). Avokotelolaattojen tietokantaikkunassa tämä geometriaehto koskee parametrejä B21 ja B22. - Kerto-Ripa kotelolaatoilla on mahdollista valita ylälevymateriaaliksi Kerto-Q levyjen lisäksi Ei-rakenneliimattu puulevy. Levylle on asetettu pienet lujuus- ja kimmomoduuliarvot, joten se ei toimi osana Kerto-Ripa elementin poikkileikkausta. Materiaalin omapaino otetaan kuitenkin huomioon laskennassa tilavuuspainolla 5,0 kn/m 3. Finnwood-käyttäjän tulee myös tarkistaa, että valittu ei-rakenneliimattu puulevy täyttää paikallisille rasituksille (taivutus, leikkaus ja taipuma) asetetut vaatimukset Tarkasteltava rakenne ja rakenteeseen lisätyt reiät ja sivutuet esitetään mittakaavassa kaikkialla käyttöliittymässä Kuormitus-sivulta avautuvan Kuormitustapaukset ja kuormitusyhdistelmät ikkunan koko on muutettavissa.

6 MUUTOSLISTA 6 (18) Mitoitus-sivun ulkoasua on muutettu ja toiminnallisuuksia lisätty. - Sivun sisältö on jaoteltu kolmeen osaan: Poikkileikkaus, Mitoitusasetukset, Mitoitustulokset

7 MUUTOSLISTA 7 (18) - Rakenteen k-jakoa tai kuormitusleveyttä voi muuttaa poikkileikkauslistan viereisessä alasvetovalikossa. - Rakennetiedoissa suorakaidepoikkileikkauksille näytetään niiden pinta-ala A, taivutusjäykkyys I y ja taivutusvastus W y. Nämä tiedot näytetään myös Tuloste-sivulla.

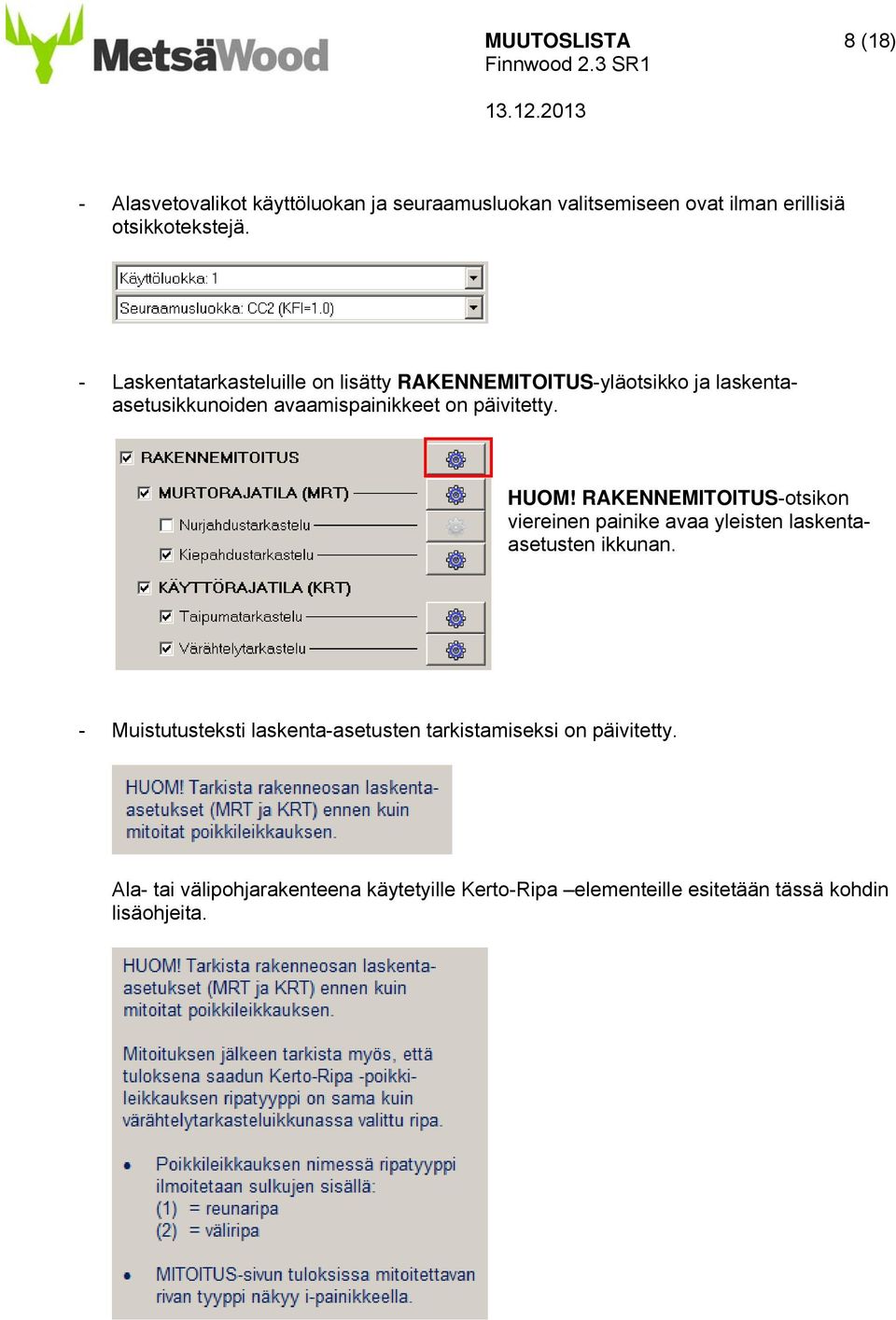

8 MUUTOSLISTA 8 (18) - Alasvetovalikot käyttöluokan ja seuraamusluokan valitsemiseen ovat ilman erillisiä otsikkotekstejä. - Laskentatarkasteluille on lisätty RAKENNEMITOITUS-yläotsikko ja laskentaasetusikkunoiden avaamispainikkeet on päivitetty. HUOM! RAKENNEMITOITUS-otsikon viereinen painike avaa yleisten laskentaasetusten ikkunan. - Muistutusteksti laskenta-asetusten tarkistamiseksi on päivitetty. Ala- tai välipohjarakenteena käytetyille Kerto-Ripa elementeille esitetään tässä kohdin lisäohjeita.

9 MUUTOSLISTA 9 (18) - Kokonaiskäyttöaste ja koordinaatisto sekä painikkeet tulosten katselemiseen (i, + ja -) on siirretty MITOITUSTULOS-otsikon alle. - Kaikkien laskenta-asetusikkunoiden Ohje-välilehti on muutettu Info-välilehdeksi. - Mitoitettavan rakenteen tilavuuspaino [kn/m 3 ] esitetään Mitoitus- ja Tuloste-sivulla materiaaliarvotietojen perässä Uudet sivutukivaihtoehdot Sivutukien käyttäminen on mahdollista, kun valmisrakenne, esimerkiksi kalteva kattopalkki, muunnetaan vapaaksi rakenteeksi. Sivutukien vaihtoehtolistaan on lisätty kaksi uutta vaihtoehtoa: Ylä- ja alapuolella ja Rakenneosien välissä.

10 MUUTOSLISTA 10 (18) Finnwood-ohjekirjaa on päivitetty mm. seuraavasti: - Ohjelmaversion toiminnallisuusmuutokset on dokumentoitu ohjekirjaan. - Ohjelmaversion uudet tuotteet ja näille käytetyt materiaaliarvot on esitelty ohjekirjassa. - Ohjekirjan kuvat ja ohjeet on päivitetty vastaamaan käyttöliittymän muutoksia. - Ohjeet koskien Kerto-Ripa elementtien ylälaattojen mitoitusta taivutukselle, leikkaukselle ja taipumalle on päivitetty. - Ohjekirjaan on lisätty tietoa ohjelman tulosteiden ja tulostetiedostojen sisällöstä. 2. LASKENTAPERUSTEET 2.1. Ohjelmaversiolla 2.3 tehdyt laskelmat avautuvat myös ohjelmaversiolla. Jos aikaisemmalla versiolla tehdyssä Finnwood-laskelmassa materiaaliksi on valittu tuote, jota ei enää löydy SR1-versiosta, pitää rakenteen laskenta tehdä uudestaan Mitoitus-sivulla Kerto-QP tuotteiden materiaaliarvot ovat VTT:n lausunnon VTT-S mukaiset Liimapuutuotteiden GL30h ja GL30c materiaaliarvot ovat VTT:n tutkimusselostuksen VTT-S mukaiset Standardipilareiden mitoitus ja materiaaliarvot ovat VTT:n tutkimusselostuksen VTT-S mukaiset Sahatavaran leikkauslujuus on standardin EN 338:2009 mukainen Kerto-Ripa elementtien liimasauman leikkauskapasiteetin ja laippojen tehollisen leveyden laskenta on päivitetty hyväksytyn Kerto-Ripa elementtien suunnitteluohjeen mukaiseksi. Muutokset eivät koske avokotelolaattojen alalaippoja, jotka tehdään Kerto-S levysoiroista.

11 MUUTOSLISTA 11 (18) 2.7. Kattorakenteiden Kuormitustietojen määrittäminen ikkunan oletustuulikuormat on muutettu seuraaviksi: 0,60 kn/m 2 jännevälissä, 1,2 kn/m 2 ulokkeella. Oletusrakenteen tiedot saadaan näkyviin, kun valitsee Tiedosto > Uusi laskelma ja avautuvassa ikkunassa Peruuta Nurjahdusasetusikkunaan on lisätty Info-sivu seuraavalla sisällöllä.

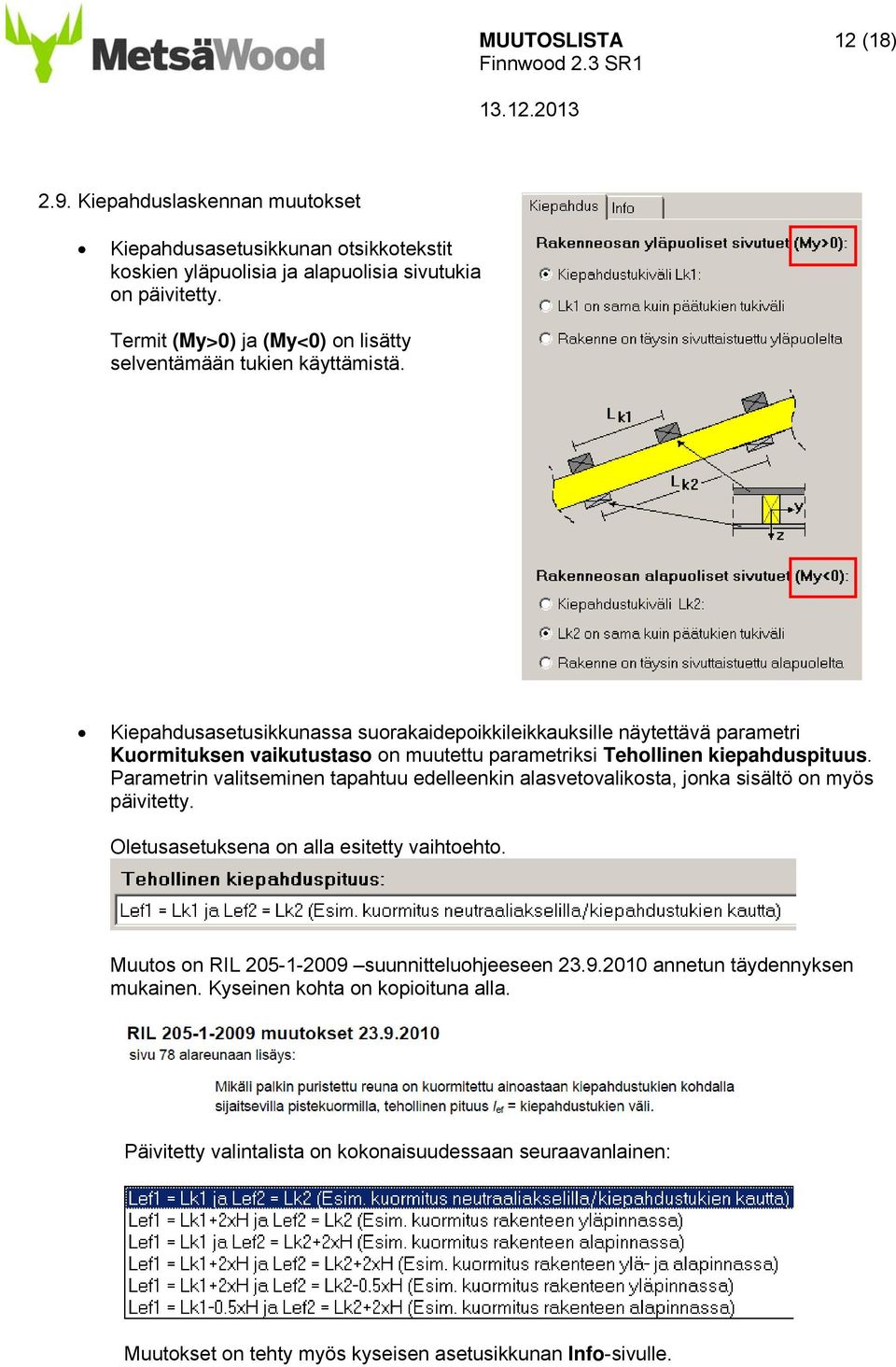

12 MUUTOSLISTA 12 (18) 2.9. Kiepahduslaskennan muutokset Kiepahdusasetusikkunan otsikkotekstit koskien yläpuolisia ja alapuolisia sivutukia on päivitetty. Termit (My>0) ja (My<0) on lisätty selventämään tukien käyttämistä. Kiepahdusasetusikkunassa suorakaidepoikkileikkauksille näytettävä parametri Kuormituksen vaikutustaso on muutettu parametriksi Tehollinen kiepahduspituus. Parametrin valitseminen tapahtuu edelleenkin alasvetovalikosta, jonka sisältö on myös päivitetty. Oletusasetuksena on alla esitetty vaihtoehto. Muutos on RIL suunnitteluohjeeseen annetun täydennyksen mukainen. Kyseinen kohta on kopioituna alla. Päivitetty valintalista on kokonaisuudessaan seuraavanlainen: Muutokset on tehty myös kyseisen asetusikkunan Info-sivulle.

13 MUUTOSLISTA 13 (18) Taipuma-asetusikkunaa on päivitetty seuraavasti: Esikorotuskentän viereistä tekstiä on tarkennettu niin, että kyseessä on absoluuttinen esikorotus Wc ja esikorotus tehdään jännevälin keskikohdassa. Esikorotuksen ohjetekstiin on lisätty maininta siitä, että esikorotus on yleensä mahdollinen liimapuulla. Ikkunassa näytetään EC 5-standardin kuva 7.1. taipumakriteerien käytön helpottamiseksi Värähtelylaskennan muutokset Värähtelyasetusikkunan Info-välilehden ohjetekstiä on selvennetty englanninkielisessä versiossa siten, että 0,5 mm:n taipumaraja koskee painumaa lattiapalkin kohdalla. Suomenkielisessä versiossa taipumarajaohje on jo ollut oikein.

14 MUUTOSLISTA 14 (18) Versio 2.3: Versio 2.3 SR1: RIL suunnitteluohjeen päivätyn korjauksen mukaisesti, värähtelymitoituksessa käytettävä massa m lasketaan rakenteen omapainon ja hyötykuormasta osuuden 30 kg/m 2 summana. Värähtelyasetusikkunan Info-sivun ohjeet on päivitetty vastaavasti. Yllä esitetty tarkoittaa, että massan laskennassa ei enää ole mahdollista huomioida α A - kerrointa. Kertoimen huomioiminen värähtelylaskennassa poistui jo , kun EN :2002/AC:2009 -standardin kansallisen liitteen muutokset tulivat voimaan. Värähtelyn laskenta-asetusikkunassa esitettyjä kelluvan rakenteen levyrakennevaihtoehtoja on muutettu niin, että sanan lattialevy tilalla on käytetty lattiakipsilevy-sanaa, esimerkiksi 47x98 k x15 mm lattiakipsilevy. Muutos on tehty myös kyseisen asetusikkunan Info-sivulle.

15 MUUTOSLISTA 15 (18) Värähtelyn laskenta-asetusikkunassa esitettyä yläpuolisen lattiarakenteen vaihtoehtolistaa on täydennetty ponttilaudoituksella (28x95 C18). Otsikkotekstin nimi on myös muutettu muotoon Yläpuolinen lattialevy/rakenne. Muutokset on tehty myös kyseisen asetusikkunan Info-sivulle Kerto-Ripa elementtien käyttö pilarirakenteina on estetty eli Kerto-Ripa elementit eivät ole valittavissa Mitoitus-sivun Poikkileikkaustyyppi-listalta. Jos minkä tahansa pilarirakenteen muuttaa vapaaksi rakenteeksi, on Kerto-Ripa elementtien käyttö jälleen mahdollista. Koska Kerto-Ripa elementtien laskennallinen tarkastelu pilarirakenteena on puutteellinen, Finnwood-käyttäjälle näytetään vapaan rakenteen Mitoitus-sivulla seuraavanlainen huomautus (punaisella värillä): HUOM! Kerto-Ripa elementtejä ei saa käyttää pilari- tai seinärakenteina, koska elementtien rakennelaskelmat ovat puutteelliset (elementtien stabiliteettia ei tarkisteta) Yleisten laskenta-asetusten ikkunan Info-sivun ohjetekstiä on selvennetty englanninkielisessä versiossa siten, että vain Kerto-Ripa elementeillä leikkausvoiman reduktio voidaan tehdä vain jatkuvien elementtien välituilla. Versio 2.3: Versio 2.3 SR1:

16 MUUTOSLISTA 16 (18) 3. TULOSTEET 3.1. Tuloste-sivulle on lisätty Rakennemitoitus-otsikko Tuloste-sivulla näytetään lumikuormien määrittämiseen liittyvä huomautus: 3.3. Tuloste-sivulla näytettävät Kerto-Ripa -laatan osien tiedot vaihdetaan toiseen järjestykseen. Uusi järjestys on seuraava: koko, menekki, materiaali. Tulosteiden sarakkeet pysyvät nyt järjestyksessä myös uudella ylälevyvaihtoehdolla Ei-rakenneliimattu puulevy. Versio 2.3 Versio 2.3 SR Tuloste-sivun MITOITUSPARAMETRIT-otsikon alla esitettävät esikorotuksen tiedot on päivitetty seuraavasti: - Rakenteelle tehty esikorotus oli tulosteissa aikaisemmin ilman yksikköä. Nyt tulosteeseen on lisätty yksikkö. - Kun laskelmissa on huomioitu esikorotus, suunnittelijaa pyydetään tarkistamaan, että esikorotuksen tekeminen valitulle materiaalille on mahdollista.

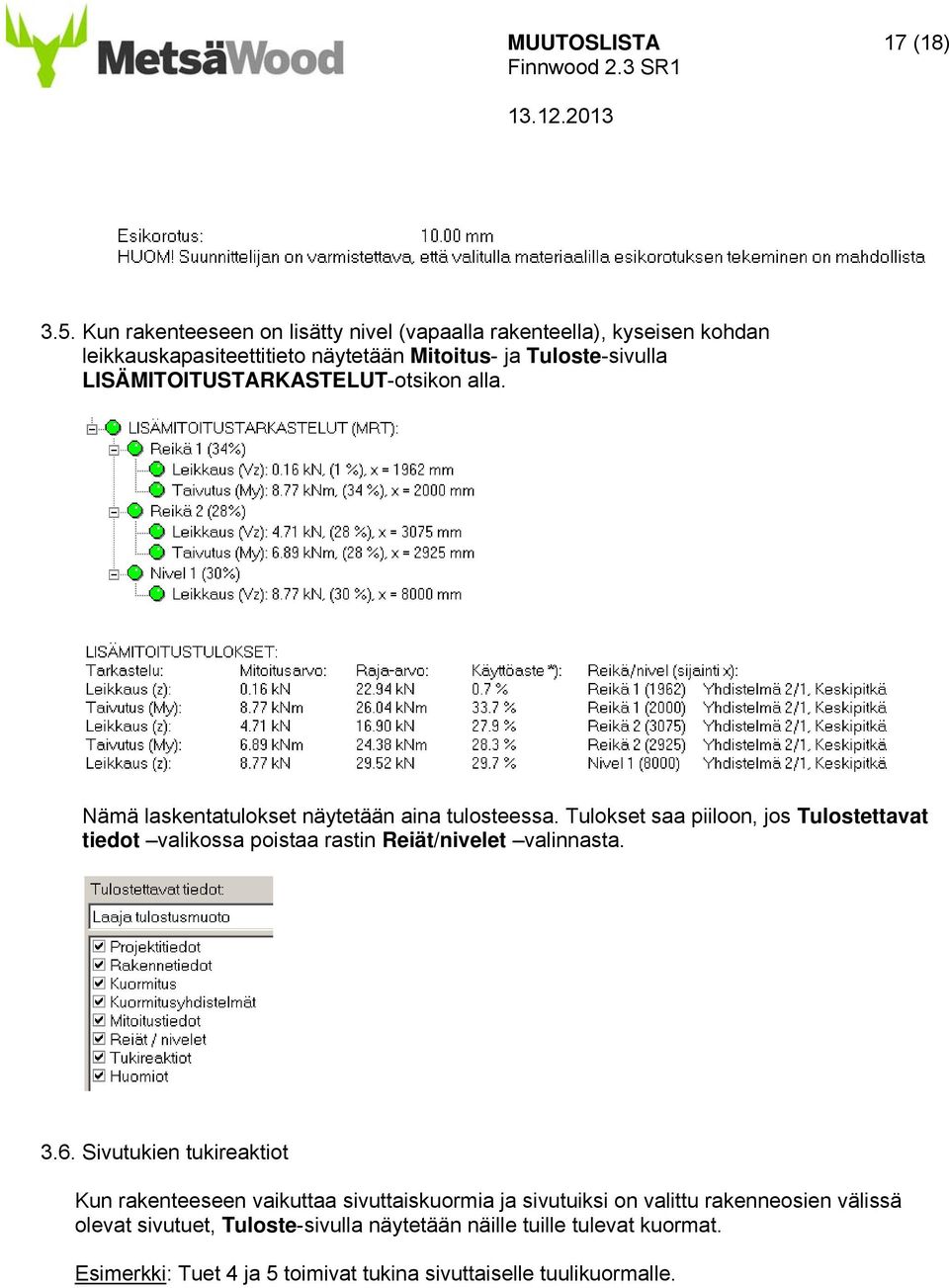

17 MUUTOSLISTA 17 (18) 3.5. Kun rakenteeseen on lisätty nivel (vapaalla rakenteella), kyseisen kohdan leikkauskapasiteettitieto näytetään Mitoitus- ja Tuloste-sivulla LISÄMITOITUSTARKASTELUT-otsikon alla. Nämä laskentatulokset näytetään aina tulosteessa. Tulokset saa piiloon, jos Tulostettavat tiedot valikossa poistaa rastin Reiät/nivelet valinnasta Sivutukien tukireaktiot Kun rakenteeseen vaikuttaa sivuttaiskuormia ja sivutuiksi on valittu rakenneosien välissä olevat sivutuet, Tuloste-sivulla näytetään näille tuille tulevat kuormat. Esimerkki: Tuet 4 ja 5 toimivat tukina sivuttaiselle tuulikuormalle.

18 MUUTOSLISTA 18 (18) 3.7. PDF-tulosteiden Copyright-teksti on päivitetty siten, että vuosilukuna on 2012 ja yhtiön nimenä Metsäliitto Osuuskunta, Metsä Wood. 4. MUUT MUUTOKSET 4.1. VTT on tehnyt kolmannen osapuolen tarkastuksen ohjelmalle (VTT-S ).
