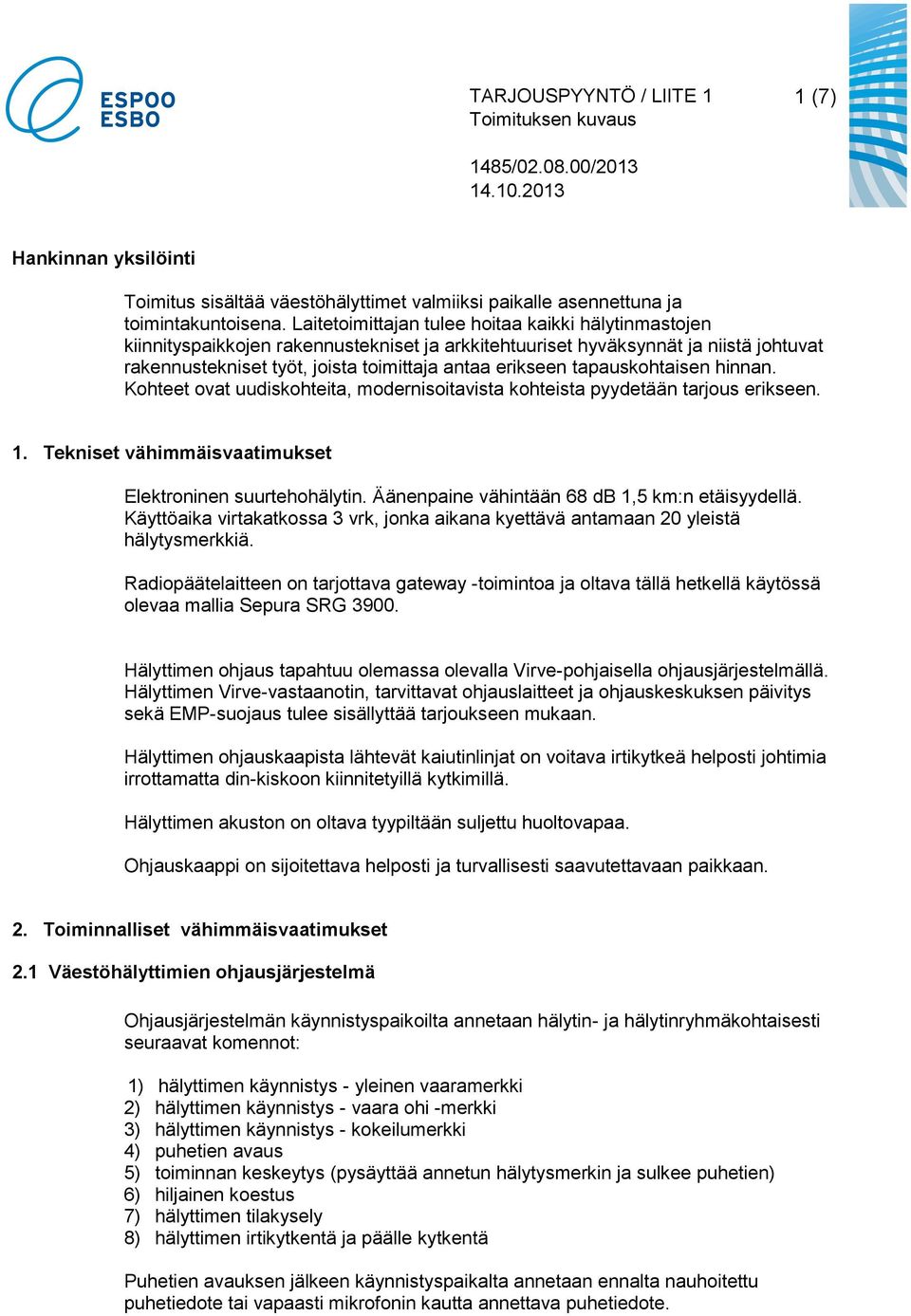

1 TARJOUSPYYNTÖ / LIITE 1 1 (7) Hankinnan yksilöinti Toimitus sisältää väestöhälyttimet valmiiksi paikalle asennettuna ja toimintakuntoisena. Laitetoimittajan tulee hoitaa kaikki hälytinmastojen kiinnityspaikkojen rakennustekniset ja arkkitehtuuriset hyväksynnät ja niistä johtuvat rakennustekniset työt, joista toimittaja antaa erikseen tapauskohtaisen hinnan. Kohteet ovat uudiskohteita, modernisoitavista kohteista pyydetään tarjous erikseen. 1. Tekniset vähimmäisvaatimukset Elektroninen suurtehohälytin. Äänenpaine vähintään 68 db 1,5 km:n etäisyydellä. Käyttöaika virtakatkossa 3 vrk, jonka aikana kyettävä antamaan 20 yleistä hälytysmerkkiä. Radiopäätelaitteen on tarjottava gateway -toimintoa ja oltava tällä hetkellä käytössä olevaa mallia Sepura SRG Hälyttimen ohjaus tapahtuu olemassa olevalla Virve-pohjaisella ohjausjärjestelmällä. Hälyttimen Virve-vastaanotin, tarvittavat ohjauslaitteet ja ohjauskeskuksen päivitys sekä EMP-suojaus tulee sisällyttää tarjoukseen mukaan. Hälyttimen ohjauskaapista lähtevät kaiutinlinjat on voitava irtikytkeä helposti johtimia irrottamatta din-kiskoon kiinnitetyillä kytkimillä. Hälyttimen akuston on oltava tyypiltään suljettu huoltovapaa. Ohjauskaappi on sijoitettava helposti ja turvallisesti saavutettavaan paikkaan. 2. Toiminnalliset vähimmäisvaatimukset 2.1 Väestöhälyttimien ohjausjärjestelmä Ohjausjärjestelmän käynnistyspaikoilta annetaan hälytin- ja kohtaisesti seuraavat komennot: 1) hälyttimen käynnistys - yleinen vaaramerkki 2) hälyttimen käynnistys - vaara ohi -merkki 3) hälyttimen käynnistys - kokeilumerkki 4) puhetien avaus 5) toiminnan keskeytys (pysäyttää annetun hälytysmerkin ja sulkee puhetien) 6) hiljainen koestus 7) hälyttimen tilakysely 8) hälyttimen irtikytkentä ja päälle kytkentä Puhetien avauksen jälkeen käynnistyspaikalta annetaan ennalta nauhoitettu puhetiedote tai vapaasti mikrofonin kautta annettava puhetiedote.

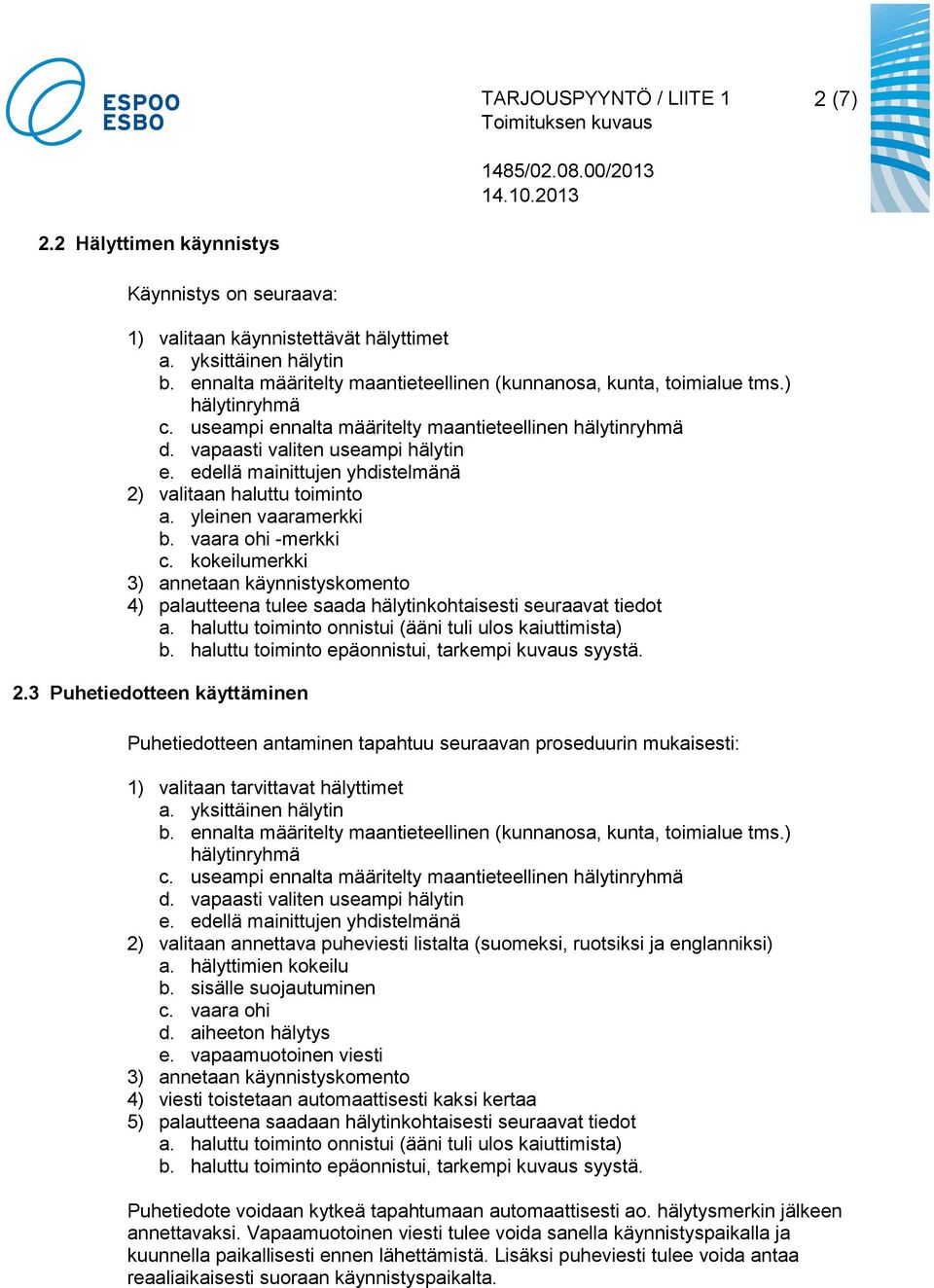

2 TARJOUSPYYNTÖ / LIITE 1 2 (7) 2.2 Hälyttimen käynnistys Käynnistys on seuraava: 1) valitaan käynnistettävät hälyttimet c. useampi ennalta määritelty maantieteellinen 2) valitaan haluttu toiminto a. yleinen vaaramerkki b. vaara ohi -merkki c. kokeilumerkki 3) annetaan käynnistyskomento 4) palautteena tulee saada hälytinkohtaisesti seuraavat tiedot a. haluttu toiminto onnistui (ääni tuli ulos kaiuttimista) b. haluttu toiminto epäonnistui, tarkempi kuvaus syystä. 2.3 Puhetiedotteen käyttäminen Puhetiedotteen antaminen tapahtuu seuraavan proseduurin mukaisesti: 1) valitaan tarvittavat hälyttimet c. useampi ennalta määritelty maantieteellinen 2) valitaan annettava puheviesti listalta (suomeksi, ruotsiksi ja englanniksi) a. hälyttimien kokeilu b. sisälle suojautuminen c. vaara ohi d. aiheeton hälytys e. vapaamuotoinen viesti 3) annetaan käynnistyskomento 4) viesti toistetaan automaattisesti kaksi kertaa 5) palautteena saadaan hälytinkohtaisesti seuraavat tiedot a. haluttu toiminto onnistui (ääni tuli ulos kaiuttimista) b. haluttu toiminto epäonnistui, tarkempi kuvaus syystä. Puhetiedote voidaan kytkeä tapahtumaan automaattisesti ao. hälytysmerkin jälkeen annettavaksi. Vapaamuotoinen viesti tulee voida sanella käynnistyspaikalla ja kuunnella paikallisesti ennen lähettämistä. Lisäksi puheviesti tulee voida antaa reaaliaikaisesti suoraan käynnistyspaikalta.

3 TARJOUSPYYNTÖ / LIITE 1 3 (7) 2.4 Hiljainen koestus Koestus tapahtuu seuraavan proseduurin mukaisesti: 1) valitaan käynnistettävät hälyttimet (näkyvissä vain ne joilla hiljainen koestus on mahdollinen) c. useampi ennalta määritelty maantieteellinen 2) valitaan toiminto "hiljainen koestus" 3) annetaan käynnistyskomento 4) palautteena saadaan hälytinkohtaisesti seuraavat tiedot a. haluttu toiminto onnistui (ääni tuli ulos kaiuttimista) b. haluttu toiminto epäonnistui, tarkempi kuvaus syystä. 2.5 Hälyttimen tilakysely Hälyttimen tilakyselyn tarkoituksena on valvoa hälytinjärjestelmän kuntoa. Tilakysely tulee voida tapahtua ajastettuna määrävälein ja tarvittaessa se voidaan toteuttaa käynnistyspaikoilta. Tilakyselyn proseduuri on seuraava: 1) valitaan tarvittavat hälyttimet c. useampi ennalta määritelty maantieteellinen 2) annetaan komento "tilakysely" 3) palautteena saadaan hälytinkohtaisesti raportti hälyttimien tilasta a. hälytin on toimintakuntoinen b. hälytin on irtikytketty c. hälyttimessä on vika, joka ei vaaranna sen toimintaa d. hälyttimessä on vika, joka vaarantaa sen toiminnan 4) raportista tulee voida tarkastella hälytinkohtaisesti tarkemmat kuntotiedot 5) raportista tulee voida lukea hälytinkohtaisesti hälyttimen historia (aikaleima) a. annetut hälytysmerkit b. tehdyt huoltotoimet c. irtikytkennät d. viat e. yms.

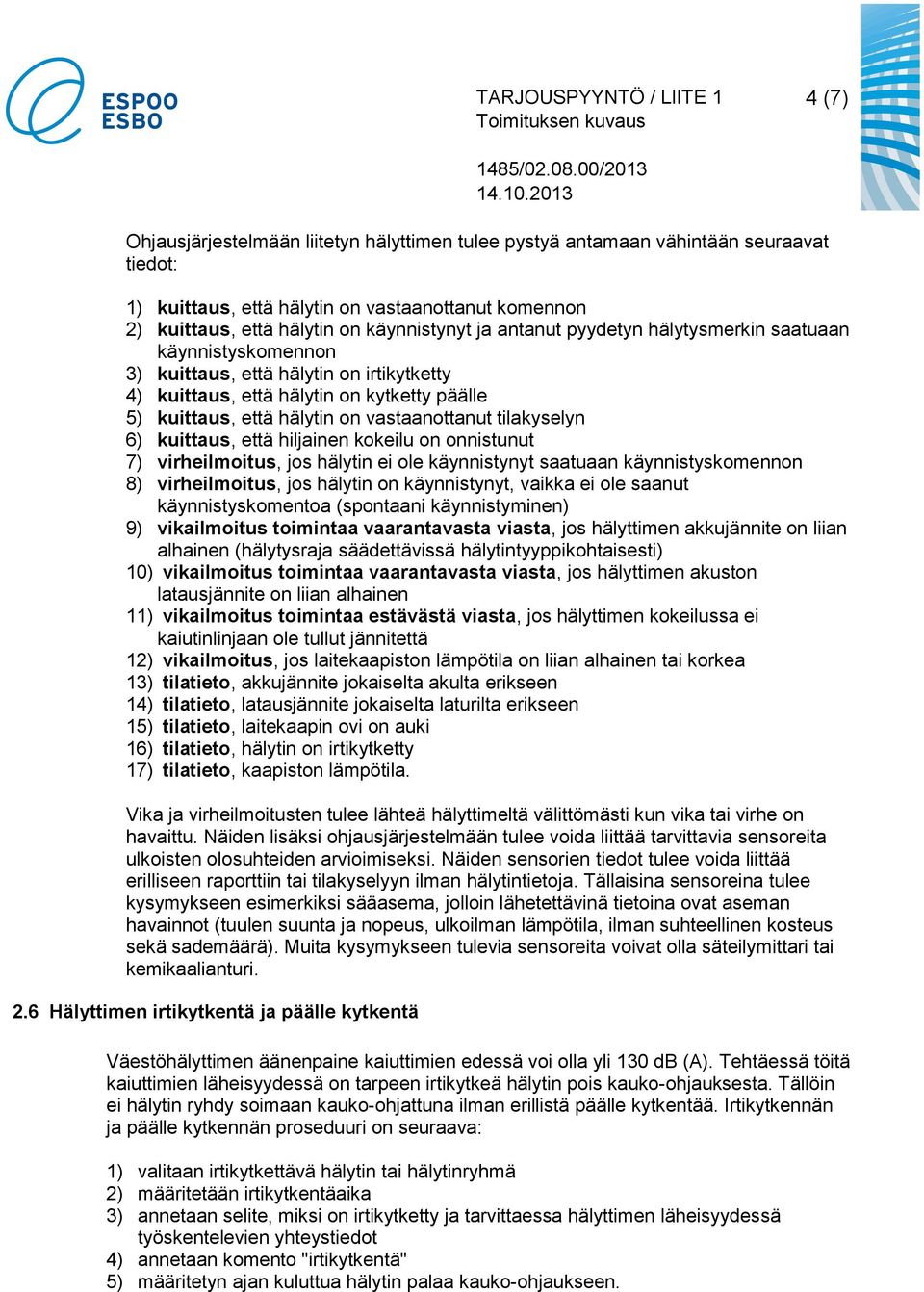

4 TARJOUSPYYNTÖ / LIITE 1 4 (7) Ohjausjärjestelmään liitetyn hälyttimen tulee pystyä antamaan vähintään seuraavat tiedot: 1) kuittaus, että hälytin on vastaanottanut komennon 2) kuittaus, että hälytin on käynnistynyt ja antanut pyydetyn hälytysmerkin saatuaan käynnistyskomennon 3) kuittaus, että hälytin on irtikytketty 4) kuittaus, että hälytin on kytketty päälle 5) kuittaus, että hälytin on vastaanottanut tilakyselyn 6) kuittaus, että hiljainen kokeilu on onnistunut 7) virheilmoitus, jos hälytin ei ole käynnistynyt saatuaan käynnistyskomennon 8) virheilmoitus, jos hälytin on käynnistynyt, vaikka ei ole saanut käynnistyskomentoa (spontaani käynnistyminen) 9) vikailmoitus toimintaa vaarantavasta viasta, jos hälyttimen akkujännite on liian alhainen (hälytysraja säädettävissä hälytintyyppikohtaisesti) 10) vikailmoitus toimintaa vaarantavasta viasta, jos hälyttimen akuston latausjännite on liian alhainen 11) vikailmoitus toimintaa estävästä viasta, jos hälyttimen kokeilussa ei kaiutinlinjaan ole tullut jännitettä 12) vikailmoitus, jos laitekaapiston lämpötila on liian alhainen tai korkea 13) tilatieto, akkujännite jokaiselta akulta erikseen 14) tilatieto, latausjännite jokaiselta laturilta erikseen 15) tilatieto, laitekaapin ovi on auki 16) tilatieto, hälytin on irtikytketty 17) tilatieto, kaapiston lämpötila. Vika ja virheilmoitusten tulee lähteä hälyttimeltä välittömästi kun vika tai virhe on havaittu. Näiden lisäksi ohjausjärjestelmään tulee voida liittää tarvittavia sensoreita ulkoisten olosuhteiden arvioimiseksi. Näiden sensorien tiedot tulee voida liittää erilliseen raporttiin tai tilakyselyyn ilman hälytintietoja. Tällaisina sensoreina tulee kysymykseen esimerkiksi sääasema, jolloin lähetettävinä tietoina ovat aseman havainnot (tuulen suunta ja nopeus, ulkoilman lämpötila, ilman suhteellinen kosteus sekä sademäärä). Muita kysymykseen tulevia sensoreita voivat olla säteilymittari tai kemikaalianturi. 2.6 Hälyttimen irtikytkentä ja päälle kytkentä Väestöhälyttimen äänenpaine kaiuttimien edessä voi olla yli 130 db (A). Tehtäessä töitä kaiuttimien läheisyydessä on tarpeen irtikytkeä hälytin pois kauko-ohjauksesta. Tällöin ei hälytin ryhdy soimaan kauko-ohjattuna ilman erillistä päälle kytkentää. Irtikytkennän ja päälle kytkennän proseduuri on seuraava: 1) valitaan irtikytkettävä hälytin tai 2) määritetään irtikytkentäaika 3) annetaan selite, miksi on irtikytketty ja tarvittaessa hälyttimen läheisyydessä työskentelevien yhteystiedot 4) annetaan komento "irtikytkentä" 5) määritetyn ajan kuluttua hälytin palaa kauko-ohjaukseen.

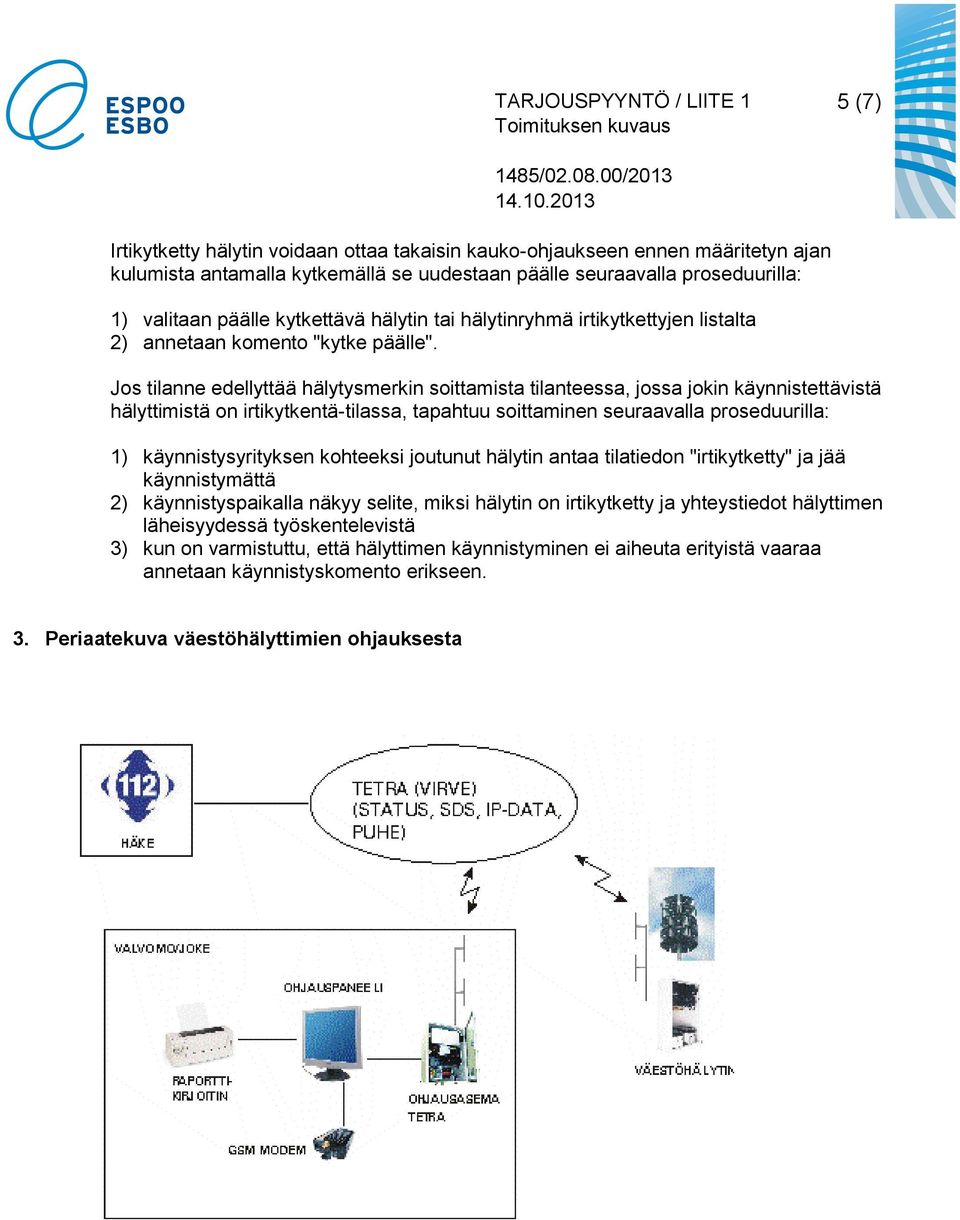

5 TARJOUSPYYNTÖ / LIITE 1 5 (7) Irtikytketty hälytin voidaan ottaa takaisin kauko-ohjaukseen ennen määritetyn ajan kulumista antamalla kytkemällä se uudestaan päälle seuraavalla proseduurilla: 1) valitaan päälle kytkettävä hälytin tai irtikytkettyjen listalta 2) annetaan komento "kytke päälle". Jos tilanne edellyttää hälytysmerkin soittamista tilanteessa, jossa jokin käynnistettävistä hälyttimistä on irtikytkentä-tilassa, tapahtuu soittaminen seuraavalla proseduurilla: 1) käynnistysyrityksen kohteeksi joutunut hälytin antaa tilatiedon "irtikytketty" ja jää käynnistymättä 2) käynnistyspaikalla näkyy selite, miksi hälytin on irtikytketty ja yhteystiedot hälyttimen läheisyydessä työskentelevistä 3) kun on varmistuttu, että hälyttimen käynnistyminen ei aiheuta erityistä vaaraa annetaan käynnistyskomento erikseen. 3. Periaatekuva väestöhälyttimien ohjauksesta

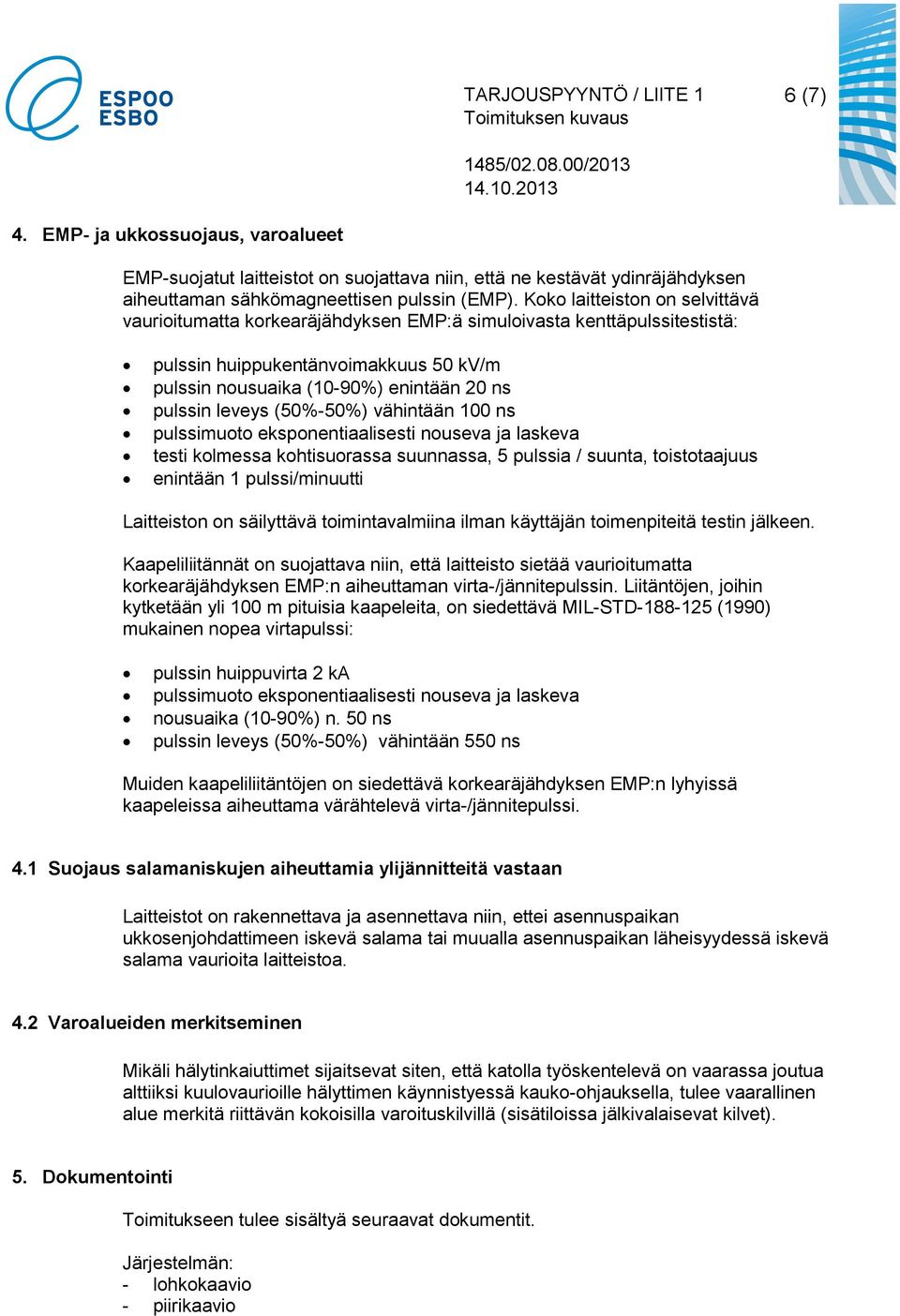

6 TARJOUSPYYNTÖ / LIITE 1 6 (7) 4. EMP- ja ukkossuojaus, varoalueet EMP-suojatut laitteistot on suojattava niin, että ne kestävät ydinräjähdyksen aiheuttaman sähkömagneettisen pulssin (EMP). Koko laitteiston on selvittävä vaurioitumatta korkearäjähdyksen EMP:ä simuloivasta kenttäpulssitestistä: pulssin huippukentänvoimakkuus 50 kv/m pulssin nousuaika (10-90%) enintään 20 ns pulssin leveys (50%-50%) vähintään 100 ns pulssimuoto eksponentiaalisesti nouseva ja laskeva testi kolmessa kohtisuorassa suunnassa, 5 pulssia / suunta, toistotaajuus enintään 1 pulssi/minuutti Laitteiston on säilyttävä toimintavalmiina ilman käyttäjän toimenpiteitä testin jälkeen. Kaapeliliitännät on suojattava niin, että laitteisto sietää vaurioitumatta korkearäjähdyksen EMP:n aiheuttaman virta-/jännitepulssin. Liitäntöjen, joihin kytketään yli 100 m pituisia kaapeleita, on siedettävä MIL-STD (1990) mukainen nopea virtapulssi: pulssin huippuvirta 2 ka pulssimuoto eksponentiaalisesti nouseva ja laskeva nousuaika (10-90%) n. 50 ns pulssin leveys (50%-50%) vähintään 550 ns Muiden kaapeliliitäntöjen on siedettävä korkearäjähdyksen EMP:n lyhyissä kaapeleissa aiheuttama värähtelevä virta-/jännitepulssi. 4.1 Suojaus salamaniskujen aiheuttamia ylijännitteitä vastaan Laitteistot on rakennettava ja asennettava niin, ettei asennuspaikan ukkosenjohdattimeen iskevä salama tai muualla asennuspaikan läheisyydessä iskevä salama vaurioita laitteistoa. 4.2 Varoalueiden merkitseminen Mikäli hälytinkaiuttimet sijaitsevat siten, että katolla työskentelevä on vaarassa joutua alttiiksi kuulovaurioille hälyttimen käynnistyessä kauko-ohjauksella, tulee vaarallinen alue merkitä riittävän kokoisilla varoituskilvillä (sisätiloissa jälkivalaisevat kilvet). 5. Dokumentointi Toimitukseen tulee sisältyä seuraavat dokumentit. Järjestelmän: - lohkokaavio - piirikaavio

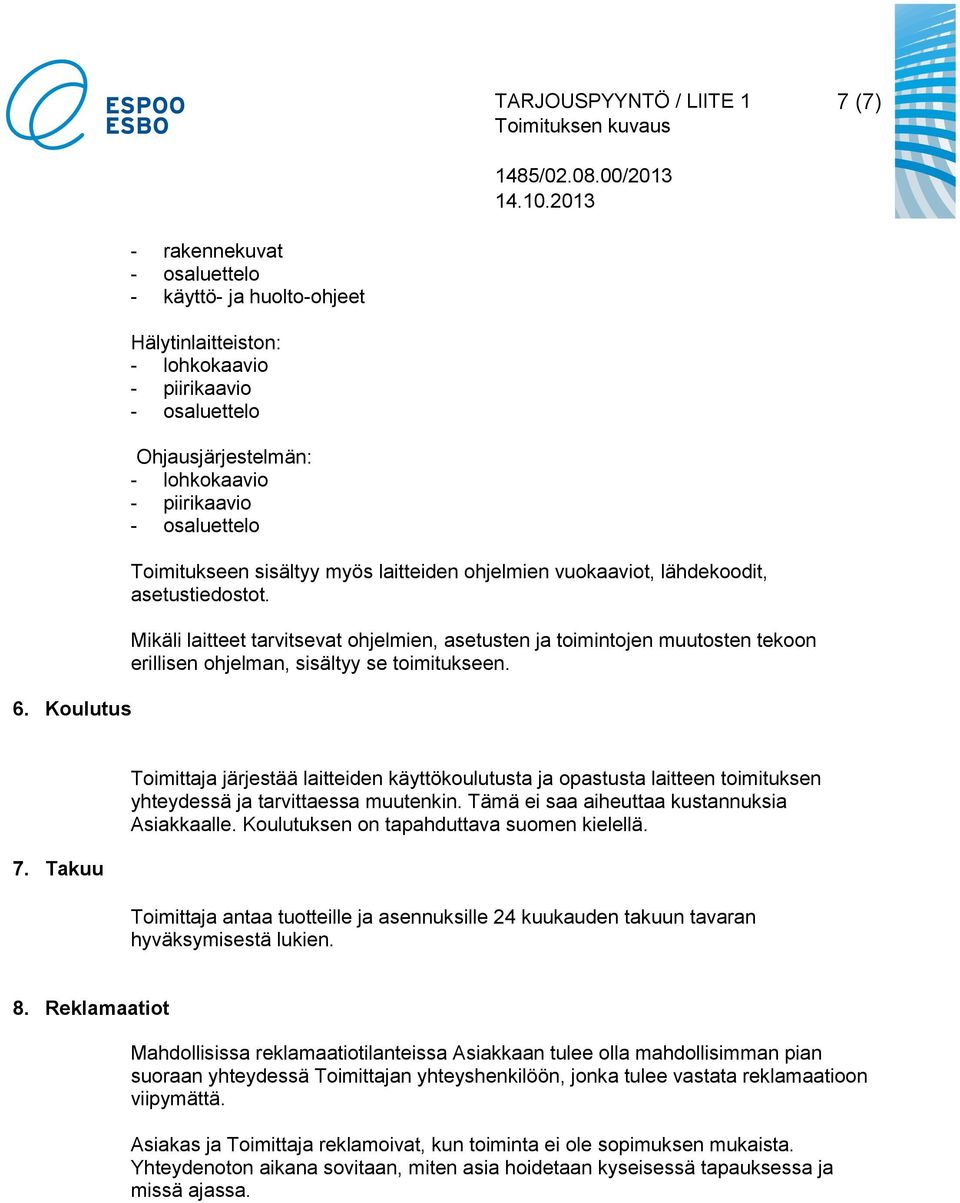

7 TARJOUSPYYNTÖ / LIITE 1 7 (7) 6. Koulutus - rakennekuvat - osaluettelo - käyttö- ja huolto-ohjeet Hälytinlaitteiston: - lohkokaavio - piirikaavio - osaluettelo Ohjausjärjestelmän: - lohkokaavio - piirikaavio - osaluettelo Toimitukseen sisältyy myös laitteiden ohjelmien vuokaaviot, lähdekoodit, asetustiedostot. Mikäli laitteet tarvitsevat ohjelmien, asetusten ja toimintojen muutosten tekoon erillisen ohjelman, sisältyy se toimitukseen. 7. Takuu Toimittaja järjestää laitteiden käyttökoulutusta ja opastusta laitteen toimituksen yhteydessä ja tarvittaessa muutenkin. Tämä ei saa aiheuttaa kustannuksia Asiakkaalle. Koulutuksen on tapahduttava suomen kielellä. Toimittaja antaa tuotteille ja asennuksille 24 kuukauden takuun tavaran hyväksymisestä lukien. 8. Reklamaatiot Mahdollisissa reklamaatiotilanteissa Asiakkaan tulee olla mahdollisimman pian suoraan yhteydessä Toimittajan yhteyshenkilöön, jonka tulee vastata reklamaatioon viipymättä. Asiakas ja Toimittaja reklamoivat, kun toiminta ei ole sopimuksen mukaista. Yhteydenoton aikana sovitaan, miten asia hoidetaan kyseisessä tapauksessa ja missä ajassa.
