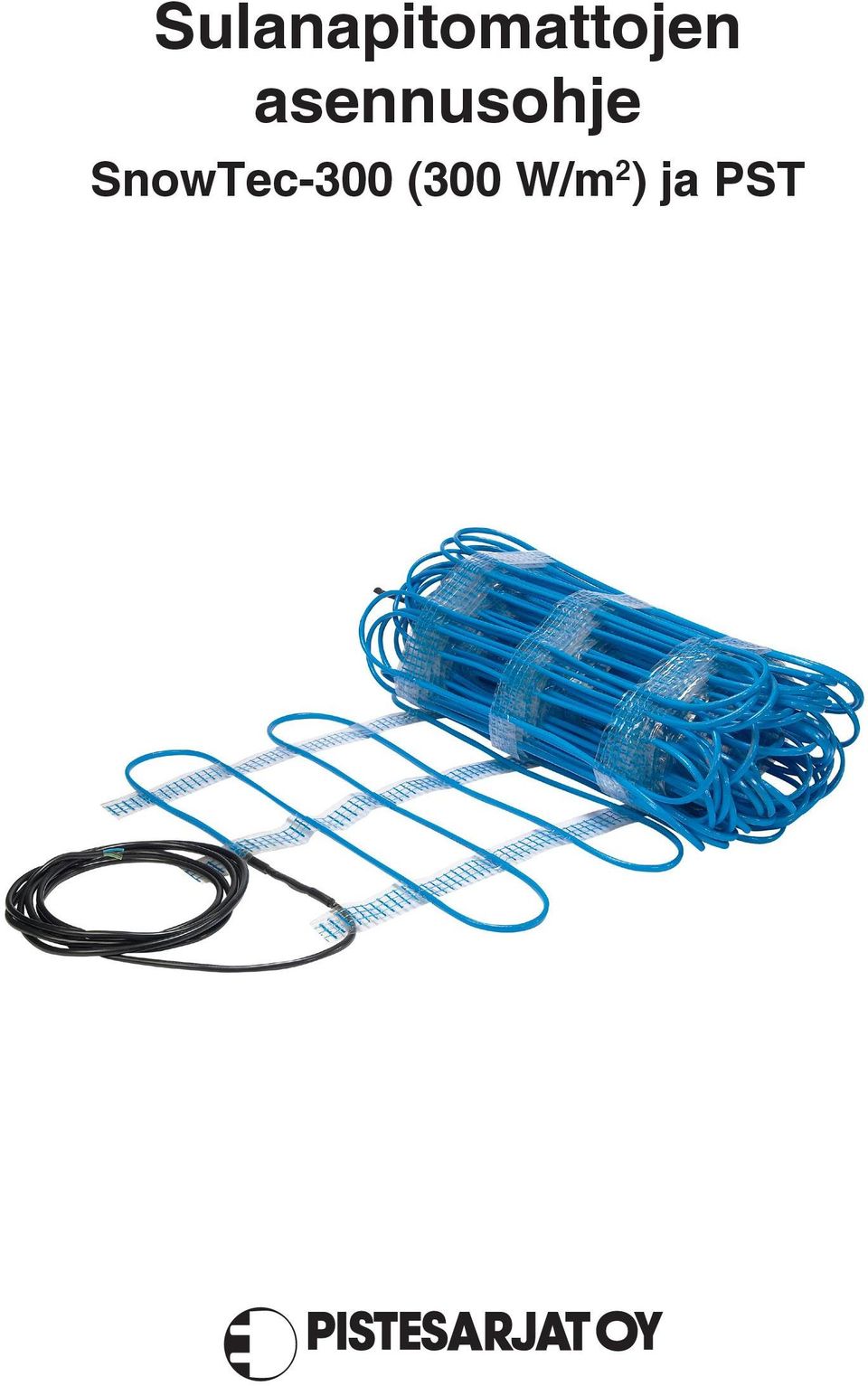

1 Sulanapitomattojen asennusohje SnowTec-300 (300 W/m 2 ) ja PST

2

3 SnowTec-300- ja PSTsulanapito mattojen asennusohje Tuotetiedot: Kaksijohtiminen vakiovastuskaapeli, sisältää kylmäkaapelin 4 m 3 x 1,5 mm 2 tai 3 x 2,5 mm 2 Teho 300 W/m 2, 230 V AC Leveys 600 mm Käyttökohteet: Ulkoalueiden lumen ja jään sulatukseen ajoväylillä, kävelyteillä ja -käytävillä, ajorampeilla yms. SSTL:n nro Tyyppi Mitat (m) Teho (W ) Ala (m 2 ) Vastus (Ω) SnowTec 300/2 0,6 x ,2 132, SnowTec 300/3 0,6 x ,8 101, SnowTec 300/4 0,6 x , SnowTec 300/5 0,6 x ,0 56, SnowTec 300/7 0,6 x ,2 46, SnowTec 300/10 0,6 x ,0 28, SnowTec 300/13 0,6 x ,8 20, SnowTec 300/16 0,6 x ,6 18, SnowTec 300/21 0,6 x ,6 14, PST 0,100 19,04 Ω Tilauksen mukaan Tilauksen mukaan Tilauksen mukaan Tilauksen mukaan Alin asennuslämpötila 15 C. Sähkömääräykset: Asennus on suoritettava voimassa olevien määräysten mukaisesti. Lämpökaapelin kytkennän sähköverkkoon saa tehdä vain pätevä sähköasentaja. Lämpökaapeli on asennettava kiinteästi. Lämpökaapeli ei saa ylittää liikuntasaumaa. Lämpökaapelia ei saa lyhentää. Palavien rakennusosien lämpötila ei saa ylittää 80 C. Tämä lämpökaapeli täyttää voimassa olevat EU-direktiivit. Semkon testaama ja hyväksymä.

4 Yleiset asennusohjeet Lämpökaapelin kytkennän sähköverkkoon saa tehdä vain oikeudet omaava sähköurakoitsija noudattaen voimassa olevia sähköturvallisuusmääräyksiä. SnowTec- ja PST-sulanapitomatot asennetaan aina kiinteästi. Kaapelia syöttävä piiri on suojattava vikavirtasuojakytkimellä, laukaisuvirta enintään 30 ma. On suositeltavaa, että lämmityskaapeliasennuksen alle asennetaan aina lämpöeristys. Tällöin on myös huomattava, ettei lämpökaapeli saa missään olosuhteissa koskettaa asennettua eristysmateriaalia. SnowTec- ja PST-sulanapitomattoa ei saa asentaa liikuntasauman tms. yli, koska sauman liikkuminen vaurioittaa lämmityskaapelia. SnowTec- ja PST-sulanapitomatolle on suoritettava vastus- ja eristysvastusmittaukset ennen asennusta, asennuksen jälkeen, ennen päällysteen asentamista, päällysteen asennuksen jälkeen ja ennen käyttöönottoa. Minimitaivutussäde on 50 mm. Asennuksessa on noudatettava erityistä huolwellisuutta, jotta lämpökaapelia ei vaurioiteta mekaanisesti. Maksimilämpötila SnowTec- ja PST-lämmityselementille on 80 C. Asennus asfaltin alle 1. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus 2. Levitä lämpömaton alle mm paksu hiekkakerros. Hiekka ei saa sisältää teräviä kiviä tms., jotka voivat vahingoittaa kaapelia. 3. Kelaa lämpömatto auki ja kiinnitä se 30 cm:n välein siteillä kielivanteeseen tai verkkoon/raudoitukseen hiekkapohjan päälle. 4. Levitä lämpömaton päälle hiekkakerros, joka suojelee lämpömattoa asfalttimassan kuumuudelta (asfaltin tulee olla noin 130-asteista, tämän lämpötilan lämpömatto kestää hetkellisesti). 5. Asenna asfaltti. Se ei saa sisältää teräviä kiviä tms., jotka voivat vaurioittaa lämpömattoa. 6. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus 7. Asennusta ohjataan DTR-E kaksoistermostaatilla. 8. Sähkökytkennän suorittaneen pätevän sähköasentajan on täytettävä ja allekirjoitettava takuutodistus ja merkintätarra. Merkintätarra kiinnitetään ryhmäkeskukseen tai sen viereen. Takuutodistus luovutetaan asiakkaan säilytettäväksi mahdollisen reklamaation varalle. Takuun voimassaolo edellyttää, että takuutodistus ja merkintätarra on täytetty huolellisesti. HUOMAA! Vikavirtasuojakytkintä on aina käytettävä, ja asennus on merkittävä säänkestävillä kilvillä.

5 Asennus betoniin 1. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus 2. Levitä lämpömaton alle mm paksu hiekkakerros. Hiekka ei saa sisältää teräviä kiviä tms., jotka voivat vahingoittaa lämpömattoa. 3. Kelaa lämpömatto auki ja kiinnitä se 30 cm:n välein siteillä kielivanteeseen tai verkkoon/raudoitukseen hiekkapohjan päälle. 4. Lämpömaton päälle tulevan betonikerroksen tulee olla vähintään 50 mm paksu. Betonimassa ei saa sisältää teräviä kiviä tms., jotka voivat vaurioittaa lämpömattoa. 5. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus 6. Asennusta ohjataan DTR-E kaksoistermostaatilla. 7. Sähkökytkennän suorittaneen pätevän sähköasentajan on täytettävä ja allekirjoitettava takuutodistus ja merkintätarra. Merkintätarra kiinnitetään ryhmäkeskukseen tai sen viereen. Takuutodistus luovutetaan asiakkaan säilytettäväksi mahdollisen reklamaation varalle. Takuun voimassaolo edellyttää, että takuutodistus ja merkintätarra on täytetty huolellisesti. HUOMAA! Vikavirtasuojakytkintä on aina käytettävä, ja asennus on merkittävä säänkestävillä kilvillä. Asennus laatoitukseen 1. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus 2. Levitä lämpömaton alle vähintään 50 mm paksu hiekkakerros. Hiekka ei saa sisältää teräviä kiviä tms., jotka voivat vahingoittaa kaapelia. 3. Kelaa lämpömatto auki ja kiinnitä se 30 cm:n välein siteillä kielivanteeseen tai verkkoon/raudoitukseen hiekkapohjan päälle. 4. Lämpömaton päälle levitetään mm paksu hiekkakerros, joka suojelee lämpömattoa mekaanisilta vaurioilta. 5. Suoraan hiekkakerroksen päälle ladotaan mm paksut betonilaatat mahdollisimman tiiviisti. 6. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus 7. Asennusta ohjataan DTR-E kaksoistermostaatilla. 8. Sähkökytkennän suorittaneen pätevän sähköasentajan on täytettävä ja allekirjoitettava takuutodistus ja merkintätarra. Merkintätarra kiinnitetään ryhmäkeskukseen tai sen viereen. Takuutodistus luovutetaan asiakkaan säilytettäväksi mahdollisen reklamaation varalle. Takuun voimassaolo edellyttää, että takuutodistus ja merkintätarra on täytetty huolellisesti. HUOMAA! Vikavirtasuojakytkintä on aina käytettävä, ja asennus on merkittävä säänkestävillä kilvillä.

6 Pistesarjat-takuu Takuu on voimassa seuraavin edellytyksin : Mahdollisesta viasta on ilmoitettu ostopaikkaan. Pistesarjoille on annettu tilaisuus vianetsintään vian syyn vahvistamiseksi. Vianetsintää ei sitä ennen saa suorittaa ilman Pistesarjojen suostumusta. Korjaustyötä ei ole aloitettu, ennen kuin Pistesarjat on suorittanut vianetsinnän, ellei Pistesarjat ole kirjallisesti hyväksynyt muuta järjestystä. Sähkökytkennän on suorittanut pätevä sähköasentaja voimassa olevien määräysten ja Pistesarjojen toimittaman asennusohjeen mukaisesti. Sähköasentaja on täyttänyt takuutodistuksen ja merkintätarran. Merkintätarra on sijoitettu ryhmäkeskukseen tai sen luo.

7

8 SnowTec- ja PST-takuun kohde TAKUUTODISTUS Asennuspaikka Nimi Puhelin Osoite Postinumero/toimipaikka Tärkeää: Pistesarjat-takuu on voimassa vain, jos kaikki todistuksen tiedot on täytetty. Kaapelin asennuksen ja sähköasennuksen suorittaja (yritys ja rekisteröintinro) Kaapelin pituus Asennuspäivä Eristys OK Valmistuspvm, merkitty kaapeliin Vastus Kaapelin asennussyvyys ja asennusväli Ostopaikka Sähköasentajan allekirjoitus Asennuspiirros SÄHKÖLÄMMITYKSEN ASIANTUNTIJA Karvaamokuja Helsinki p faksi info@pistesarjat.fi
