1 PALOILMOITINKESKUS MC 805 KÄYTTÖ- JA HOITO- OHJEET KUNNOSSAPITO-OHJELMA KESKUKSEN NUMERO : Palo Vika HÄTÄKESKUS : Puh LISMAR OY Telinetie LEMPÄÄLÄ p f http// .lismar@lismar.fi

2 PALOILMOITTIMEN KUNNOSSAPITO-OHJELMA KIINTEISTÖ Nimi: Osoite: Isännöinti: Osoite: Puh. HUOLTOYHTIÖ Nimi: Osoite: Puh: Hoitaja 1: Puh: Hoitaja 2: Puh: TOIMENPITEET Suoritusväli Vastuuhenkilö / Suorittaja Kuukausikokeilu 1kk Puh Määräaikaistarkastus Puh Huolto Viimeksi huollettu Huoltoliike: Puh LAITETIEDOT Tyyppi kpl HÄTÄKESKUSYHTEYS Paloilmoitin Häke: Kytketyt ryhmät Laitetunnus: Lisälaitteet Virrankulutus Liittymissopimus: Tyyppi kpl Sopimuspäivämäärä: Savuilmaisin Operaattori: Lämpöilmaisin Linjavikavalvonta: Palopainike Vastuuhenkilö / Yritys PALOILMOITTIMEN Lismar Oy VARAOSAT Telinetie 3, Lempäälä p DOKUMENTOINTI Dokumentti Säilytys Paikantamiskaaviot Paloilmoituskeskus Käyttö- ja hoito-ohjeet Paloilmoituskeskus Kunnossapito-ohjelma Paloilmoituskeskus Toteutuspöytäkirja Asennustodistus Käyttöönottopöytäkirja Määräaikaistarkastuspöytäkirja Kunnossapito ohjelman Allekirjoitus: Päiväys laatija Lismar Oy Telinetie Lempäälä p f lismar@lismar.fi

3

4 SISÄLLYSLUETTELO Sivu nro. Kohta Aihe 2 Keskuksen tiedot 3 Sisällysluettelo 4 Yleistä 4 Ilmaisimista VIAT JA HÄLYTYKSET Palohälytys Palohälytyksen kuittaus Ilmaisinryhmävika Ilmaisinryhmävian kuittaus / irtikytkentä Maavuoto Maavuodon kuittaus Maavuodon paikallistaminen Akkuvika Akkuvian kuittaus Varaajavika Varaajavian kuittaus Piirivika Piirivian kuittaus KESKUKSEN KUNNON TOTEAMINEN Kokeilu Ilmaisinryhmien kokeilu Palokellojen kokeilu Maavuotovika kokeilu Akkuvika kokeilu Mittaukset 1.3 Koehälytykset hätäkeskukseen Vikahälytys Palohälytys KESKUKSEN KYTKEMINEN Kytkentäkortin releiden toimintaohje Keskuksen kytkeminen hätäkeskukseen Lisämerkkikojeen kytkeminen Liite 1 Liite 2 Liite 3 Liite 4 LIITTEITÄ Keskuksen etupaneeli Kytkentäkortti MC-16 Kytkentäkortti MC-48 - Apollo ilmaisimien kytkentäohje - Painikkeiden ja lämpöilm. kytkentäohje - Paloilmoitussireenin kytkentäohje HUOLTOTAULUKKO Huoltotaulukot 3

5 Paloilmoitinkeskus MC 805 YLEISTÄ Automaattinen paloilmoitinkeskus MC 805 antaa merkin kun suojeltavan rakennuksen jossakin osastossa on syttynyt tulipalo. Paloilmoitinlaitteen osia ovat : ilmaisimet, johtoverkko, merkinantolaitteet, keskuskoje, virtalähde sekä tarvittava määrä paloilmoituspainikkeita. Ilmaisinryhmäjohto jossa on kaksi samanarvoista virtapiiriä, yhdistää paikallisesti rajoitetun ilmaisinryhmän keskuskojeeseen. Ilmoituksenvälitin siirtää keskukseen tulevan hälytyksen hätäkeskukseen. Paloilmoitinlaitteen toiminnan takaamiseksi on laitteen hoitajan / huoltajan suoritettava säännöllisin väliajoin sen kokeilu. Kokeilusta on pidettävä päiväkirjaa josta ilmenee mahdollisten korjausten suorittamisaika ja laitteen kunto. Hätäkeskukseen on aina ilmoitettava ennen vianetsinnän, muutos tai kytkentätyön aloittamista sekä niiden päätyttyä. Mahdolliset viat on viipymättä korjattava. Kaikista vioista joita laitteen hoitaja ei voi itse korjata on välittömästi ilmoitettava Lismar Oy:lle. ILMAISIMISTA Kiinteiden ja tilapäisten rakennelmien samoin kuin varastoitujen tuotteiden etäisyys ilmaisimista tulee olla vähintään 50 cm. Ilmaisimia ei saa maalata ja ne on pidettävä vapaana liasta ja pölystä. Lisätietoa ilmaisimien ja muiden paloilmoitinlaitteiden asennuksesta säädetyistä seikoista saa Sisäasiainministeriön julkaisemasta Ohje automaattisten paloilmoittimien suunnittelusta ja asennuksesta. 4

6 Tarkkailuosan VIKA-Led vilkkuu oven ollessa auki, keskussummeri antaa äänimerkin 4 min välein. PALO sekä VIKA välitin on irtikytketty. PALOHÄLYTYS Palo-led sekä hälyttävän ilmaisinryhmän led syttyvät ja Valmiustila-led sammuu.sireenit, keskus- ja lisäsummerit soivat. Keskuksessa EI SAA suorittaa ilmaisinryhmän kuittausta ennen kuin palo on paikallistettu ja palokunta on paikalla. PALOHÄLYTYKSEN KUITTAUS Avaa keskuksen ovi - Paina ko. ilmaisinryhmän KUITTAUS painike alas. - Ilmaisinryhmän led sammuu ja JOHTOKATKOS-led syttyy. - PALO-led sammuu. - Korjattuasi ilmaisinryhmän avaa keskuksen ovi. - Palauta ko. ryhmän KUITTAUS painike. - JOHTOKATKOS-led sammuu. - VALMIUSTILA-led syttyy. ILMAISINRYHMÄVIKA VALMIUSTILA-led sammuu. - VIKA, JOHTOKATKOS sekä hälyttävän ilmaisinryhmän-led syttyvät. ILMAISINRYHMÄVIAN KUITTAUS Avaa keskuksen ovi - Paina ko. ilmaisinryhmän KUITTAUS painike alas. - Ilmaisinryhmän led sammuu. - Korjattuasi ilmaisinryhmän avaa keskuksen ovi. - Palauta ko. ryhmän KUITTAUS painike. - JOHTOKATKOS-led sammuu. - VALMIUSTILA-led syttyy. ILMAISINRYHMÄN IRTIKYTKENTÄ - Paina ko. ryhmän KUITTAUS painike alas. - JOHTOKATKOS-led syttyy. - Ryhmä kytkeytyy takaisin toimintaan palauttamalla KUITTAUS painike. - JOHTOKATKOS-led sammuu. Äänimerkinantolaitteet voit vaientaa Kellot irti kytkimellä ( K-IRTI ) 5

7 MAAVUOTOVIKA VALMIUSTILA-led sammuu. - VIKA sekä MAAVUOTO-led syttyvät. MAAVUOTOVIAN KUITTAUS Avaa keskuksen ovi. - MAAVUOTO-led jää palamaan. - Sulje keskuksen ovi - MAAVUODON PAIKALLISTAMINEN ( ILMAISINRYHMISTÄ ) Avaa keskuksen ovi. - Paina ilmaisinryhmien KUITTAUS painikkeita järjestyksessä. - Maavuoto on siinä ilmaisinryhmässä jota irtikytkettäessä maavuotohälytys lakkaa. - Jos näin ei tapahdu jatka seuraavasti. - Paina ilmaisinryhmien KOE painikkeita järjestyksessä. - Maavuoto on siinä ilmaisinryhmässä jota kokeiltaessa maavuotohälytys lakkaa. - Vian korjattuasi kuittaa maavuoto. - VALMIUSTILA-led syttyy. AKKUVIKA VALMIUSTILA-led sammuu. - VIKA, AKKUVIKA-led syttyvät. Akun energiansyöttökyky on heikentynyt tai akkusukake 4A on palanut. AKKUVIAN KUITTAUS Avaa keskuksen ovi. - AKKUVIKA-led jää palamaan. - Korjattuasi vian sulje keskuksen ovi. - AKKUVIKA-led sammuu. - VALMIUSTILA-led syttyy. VARAAJAVIKA VALMIUSTILA-led sammuu. - VIKA sekä VARAAJAVIKA-led syttyvät. Tarkista varaajakortilla oleva sulake 1,6A. VARAAJAVIAN KUITTAUS Avaa keskuksen ovi. - VARAAJAVIKA-led sammuu. - VALMIUSTILA-led syttyy. Verkkojännitteen katketessa VALMIUSTILA-led ei pala. 6

8 PIIRIVIKA VALMIUSTILA-led sammuu. - VIKA sekä PIIRIVIKA-led syttyvät. Keskuksen virtapiireissä vika. PIIRIVIAN KUITTAUS Avaa keskuksen ovi. - PIIRIVIKA-led sammuu. - VALMIUSTILA-led syttyy. KOKEILU Seuraavat kokeilut on suoritettava vähintään kuukauden välein. Muista aina ilmoittaa hätäkeskukseen aikeistasi! ILMAISINRYHMIEN KOKEILU Avaa keskuksen ovi. - Paina tarkkailuosan K-IRTI painike pohjaan. - Paina esim. ilmaisinryhmä 1 KOE painiketta. - Ilmaisinryhmän led syttyy. - JOHTOKATKOS-led syttyy. - JOHTOKATKOS-led sammuu. - PALO-led syttyy. - Päästä ilmaisinryhmän KOE painike. - Kuittaa ilmaisinryhmä ko. ryhmän KUITTAUS painikkeella. - Päästä KUITTAUS painike ylös. - Kuittaa tarkkailuosa tarkkailuosan KUITTAUS painikkeella. - PALO-led sammuu. - Käy näin läpi kaikki ilmaisinryhmät. - Päästä K-IRTI painike ylös. PALOKELLOJEN KOKEILU Paina K-IRTI painike alas. - Paina jonkin ilmaisinryhmän KOE painiketta kunnes PALO-led syttyy. - Päästä K-IRTI painike hetkeksi ylös. - Palokellot, sireeni ym. soivat. - Paina K-IRTI painike pohjaan. - Kuittaa ko. ilmaisinryhmä ryhmän KUITTAUS painikkeella. - Kuittaa tarkkailuosa tarkkailuosan KUITTAUS painikkeella. - Päästä K-IRTI painike ylös. MAAVUOTOVIKA KOKEILU Paina K-IRTI painike pohjaan. - Paina MAAKOE painiketta. - MAAVUOTO-led syttyy. - MAAVUOTO led sammuu. - Päästä K-IRTI painike ylös. 7

9 AKKUVIAN KOKEILU Paina K-IRTI painike pohjaan. - Paina AKKUVIKA painiketta. - AKKUVIKA-led syttyy. - AKKUVIKA-led sammuu. - Päästä K-IRTI painike ylös. MITTAUKSET Keskuksessa on yhdistetty käyttöjännite / virrankulutusmittari josta näet keeskuksen käyttöjännitteen V sekä virrankulutuksen ma. Merkitse käyttöjännitelukema V huoltotaulukkoon. Paina AKKU painiketta. Tällöin näet mittarista akkujännitteen V. Merkitse tämä akkujännitelukema huoltotaulukkoon. Paina ma painiketta. Tällöin näet mittarista keskuksen kuluttaman virran ma. Merkitse lukema huoltotaulukkoon. MIKÄLI KUUKAUSITTAISISSA MITTAUKSISSA ESIINTYY SUURIA VAIHTELUJA ON SYY VIIPYMÄTTÄ SELVITETTÄVÄ! KOEHÄLYTYKSET HÄTÄKESKUKSEEN Soita ja ilmoita hätäkeskukseen ottavasi koehälytykset. VIKAHÄLYTYS Avaa keskuksen ovi. - Paina K-IRTI painike pohjaan. - Paina MAAKOE painiketta. - MAAVUOTO-led syttyy ja VIKA-led vilkkuu. PALOHÄLYTYS Paina n. 30 sekunnin kuluttua keskuksen vieressä olevaa PALOILMOITUSPAINIKETTA. - VIKA-led sammuu ja PALO-led syttyy. - Avaa keskuksen ovi n. 30 sekunnin kuluttua. - Palauta PALOILMOITUSPAINIKE. Merkki ledillä varustettu painike palautuu ilmaisinryhmän kuittauksen myötä. - Paina ko. ryhmän KUITTAUS painiketta kaksi kertaa. Ko. ryhmän led sammuu. - Paina keskuksen tarkkailuosan KUITTAUS painiketta jolloin tarkkailuosan PALO led sammuu. - Paina K-IRTI painiketta että se palautuu. - Varmistu että VALMIUSTILA-led syttyy. - Soita hätäkeskukseen ja varmista että hälytykset tulivat perille oikeassa järjestyksessä. 8

10

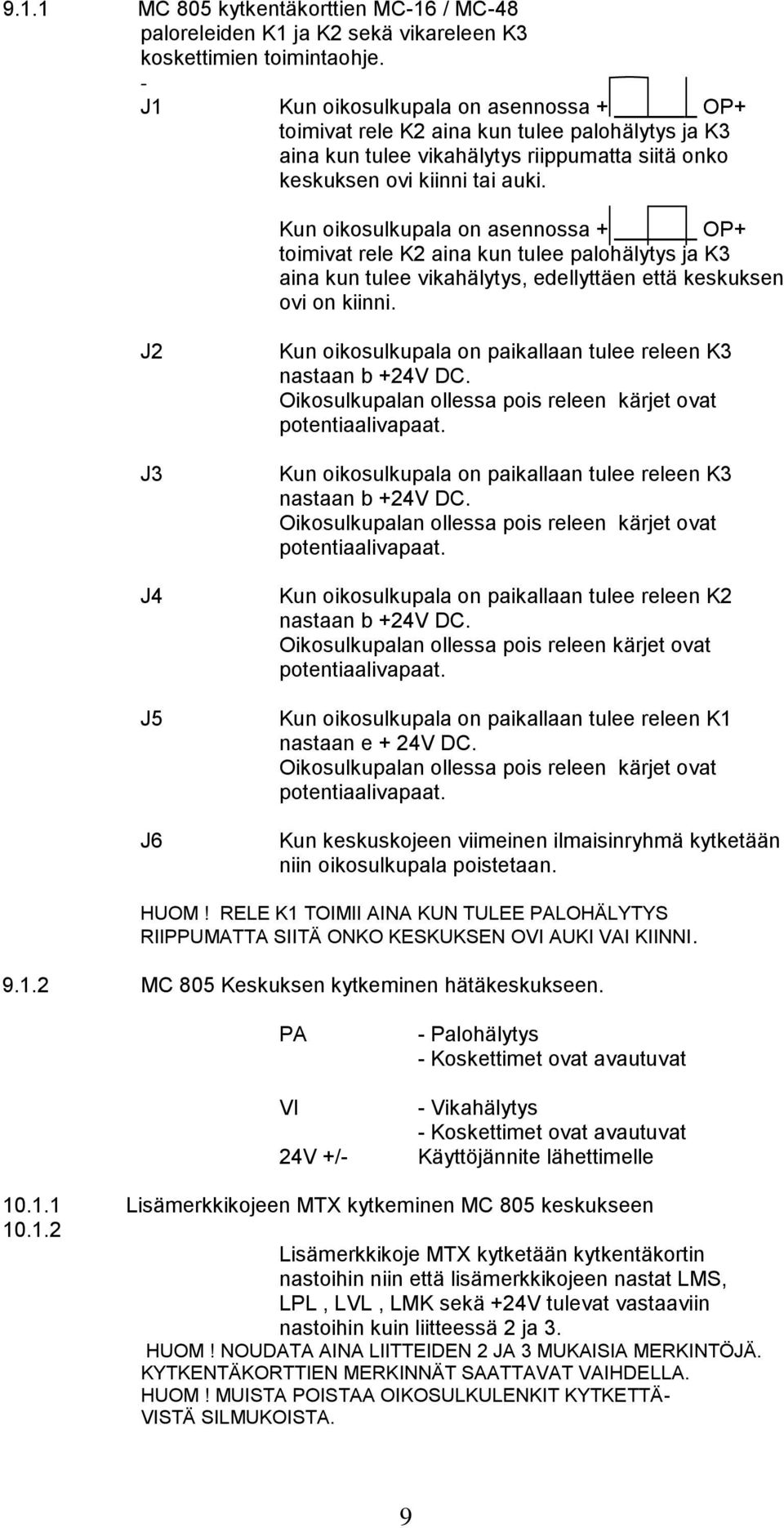

11 9.1.1 MC 805 kytkentäkorttien MC-16 / MC-48 paloreleiden K1 ja K2 sekä vikareleen K3 koskettimien toimintaohje. - J1 Kun oikosulkupala on asennossa + OP+ toimivat rele K2 aina kun tulee palohälytys ja K3 aina kun tulee vikahälytys riippumatta siitä onko keskuksen ovi kiinni tai auki. Kun oikosulkupala on asennossa + OP+ toimivat rele K2 aina kun tulee palohälytys ja K3 aina kun tulee vikahälytys, edellyttäen että keskuksen ovi on kiinni. J2 J3 J4 J5 J6 Kun oikosulkupala on paikallaan tulee releen K3 nastaan b +24V DC. Oikosulkupalan ollessa pois releen kärjet ovat potentiaalivapaat. Kun oikosulkupala on paikallaan tulee releen K3 nastaan b +24V DC. Oikosulkupalan ollessa pois releen kärjet ovat potentiaalivapaat. Kun oikosulkupala on paikallaan tulee releen K2 nastaan b +24V DC. Oikosulkupalan ollessa pois releen kärjet ovat potentiaalivapaat. Kun oikosulkupala on paikallaan tulee releen K1 nastaan e + 24V DC. Oikosulkupalan ollessa pois releen kärjet ovat potentiaalivapaat. Kun keskuskojeen viimeinen ilmaisinryhmä kytketään niin oikosulkupala poistetaan. HUOM! RELE K1 TOIMII AINA KUN TULEE PALOHÄLYTYS RIIPPUMATTA SIITÄ ONKO KESKUKSEN OVI AUKI VAI KIINNI MC 805 Keskuksen kytkeminen hätäkeskukseen. PA VI 24V +/- - Palohälytys - Koskettimet ovat avautuvat - Vikahälytys - Koskettimet ovat avautuvat Käyttöjännite lähettimelle Lisämerkkikojeen MTX kytkeminen MC 805 keskukseen Lisämerkkikoje MTX kytketään kytkentäkortin nastoihin niin että lisämerkkikojeen nastat LMS, LPL, LVL, LMK sekä +24V tulevat vastaaviin nastoihin kuin liitteessä 2 ja 3. HUOM! NOUDATA AINA LIITTEIDEN 2 JA 3 MUKAISIA MERKINTÖJÄ. KYTKENTÄKORTTIEN MERKINNÄT SAATTAVAT VAIHDELLA. HUOM! MUISTA POISTAA OIKOSULKULENKIT KYTKETTÄ- VISTÄ SILMUKOISTA. 9

12

13 PÄIVÄMÄÄRÄ ILMAISINRYHMIEN VIKAKOKEILU ILMAISINRYHMIEN PALOKOKEILU PALOKELLOJEN KOKEILU MAAVUOTOVIAN KOKEILU AKKUVIAN KOKEILU JÄNNITTEEN MITTAUS ( 25,5-28V ) AKKUJÄNNITE ( 25,5-28V ) VIRRANKULUTUKSEN MITTAUS VIKAHÄLYTYS AHK:LLE PALOHÄLYTYS AHK:LLE V V ma HUOM NIMI
