2 Sulanapitoratkaisut Sisältö 1. Miksi Enston sulanapitoratkaisut 2. Sulanapitokaapelit ja -verkot 3. Sulanapidon ohjaus 4. Kiinnitys- ja asennustarvikkeet 5. Asennusesimerkkejä 04/2009 BUILDING TECHNOLOGY 2

3 Miksi Enston sulanapitoratkaisut 1. Kattava tuotevalikoima - Sulanapitokaapelit - Ohjauslaitteet - Kiinnitys- ja asennustarvikkeet 2. Yksinkertaiset sovellukset - Vesi- ja viemäriputkille - Ulkoalueille - Sadevesijärjestelmiin 3. Toimiva kokonaisuus - Kehitetty vaativiin sääolosuhteisiin - Laadukkaita ja luotettavia - Tekninen tuki 04/2009 BUILDING TECHNOLOGY 3

4 Sulanapitokaapelit ja -verkot 04/2009 BUILDING TECHNOLOGY 4

5 Vakiovastuskaapelit Tash-vakiovastuskaapeli Ulkoalueiden, sadevesijärjestelmien, putkien ja säiliöiden sulanapitoon Ulla-sulanapitoverkko Ajoluiskien, sisäänkäyntien ja kävelyteiden sulanapitoon Yksijohtiminen Ohjaus termostaatilla Liitos kylmäkaapelilla B-luokan kaapeli 04/2009 BUILDING TECHNOLOGY 5

6 Vakiovastuskaapeleiden tehot Tash-lämmityskaapelin enimmäiskuormitukset Betoni 30 W/m Hiekka 25 W/m Vesi 50 W/m Metalliputken pinnalla 20 W/m Muoviputken pinnalla 10 W/m Metalliset sadevesikourut 20 W/m Muoviset sadevesikourut 10 W/m 1. Vaippa 2. Kuparipunos 3. Eriste 4. Johdin 04/2009 BUILDING TECHNOLOGY 6

7 Itserajoittuvat kaapelit Optiheat-lämpökaapeli Vesi- ja viemäriputkien, sadevesijärjestelmien, kattojen ja portaikkojen sulanapitoon Kaksijohtiminen Johdonsuojakatkaisijan oltava C-tyyppiä Ohjauslaitteen käyttö suositeltavaa Liitos kylmäkaapelilla C-luokan kaapeli 04/2009 BUILDING TECHNOLOGY 7

8 Itserajoittuvat kaapelit 1. Ulkovaippa 2. Kuparipunos 3. Eriste 4. Suojavaippa (ei Optiheat 9) 5. Itserajoittuva materiaali 6. Johdin 04/2009 BUILDING TECHNOLOGY 8

9 Pistotulpallinen kaapeli Plug n Heat-sulanapitokaapeli Putkien ja vesimittareiden sulanapitoon Myös juomavesiputken sisään Voidaan asentaa jälkikäteen C-luokan kaapeli 04/2009 BUILDING TECHNOLOGY 9

10 Sulanapidon ohjaus 04/2009 BUILDING TECHNOLOGY 10

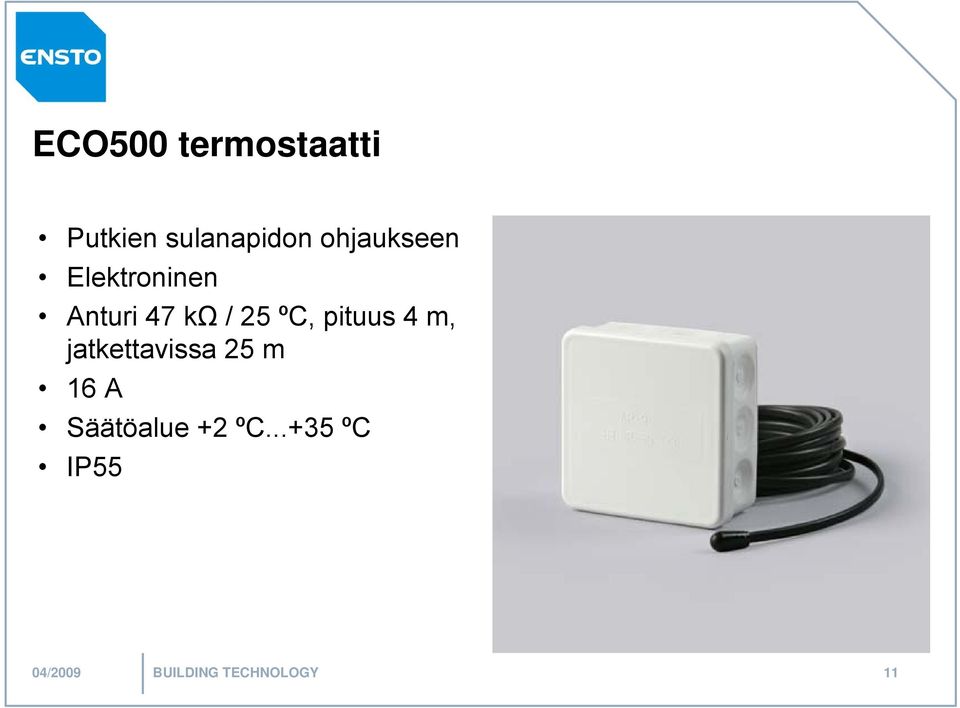

11 ECO500 termostaatti Putkien sulanapidon ohjaukseen Elektroninen Anturi 47 kω / 25 ºC, pituus 4 m, jatkettavissa 25 m 16 A Säätöalue +2 ºC ºC IP55 04/2009 BUILDING TECHNOLOGY 11

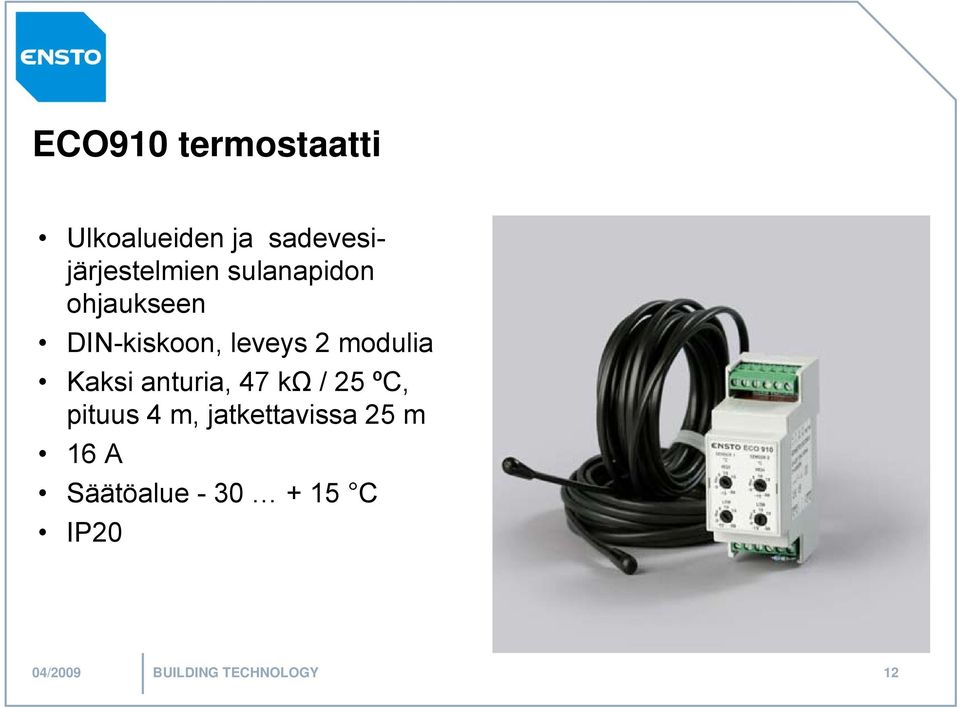

12 ECO910 termostaatti Ulkoalueiden ja sadevesijärjestelmien sulanapidon ohjaukseen DIN-kiskoon, leveys 2 modulia Kaksi anturia, 47 kω / 25 ºC, pituus 4 m, jatkettavissa 25 m 16 A Säätöalue C IP20 04/2009 BUILDING TECHNOLOGY 12

13 ECO900 termostaatti Laajojen (> 5 kw) sulanapitojärjestelmien ohjaukseen DIN-kiskoon, leveys 6 modulia Täysautomaattinen Antureita on liitettävä käyttötarkoituksen mukaan 16 A IP20 04/2009 BUILDING TECHNOLOGY 13

14 ECO900 termostaatin anturit Maa-alueet: ECOA901, maahan asennettava lämmitettävä lumi- ja jäätunnistin ECOA902, maahan asennettava kosteus- ja lämpötilatunnistin Sadevesijärjestelmät: ECOA903, räystäskouruun asennettava lämmitettävä lumi- ja jäätunnistin ECOA904, ilman lämpötilaa mittaava anturi 04/2009 BUILDING TECHNOLOGY 14

15 Kiinnitys- ja asennustarvikkeet 04/2009 BUILDING TECHNOLOGY 15

16 Tash-tarvikkeet Liitospakkaus EFPLP4 lämmityskaapelin jatkamiseen tai liittämiseen kylmäkaapeliin XBC1230 kiinnitysnauha LT20, ALU50 kiinnitysteipit SV10 teräksinen sideverkko PPN6 ja PPN8 kiinnityslistat VP300 vedonpoistaja 04/2009 BUILDING TECHNOLOGY 16

17 Optiheat-tarvikkeet Liitospakkaukset: EFPLP1 liitos kylmäkaapeli + loppupääte EFPLP2 lämmityskaapelin rasialiitos + loppupääte EFPLP3 liitos Opti-Opti EFPLV1 paineläpivienti XBC1230 kiinnitysnauha LT20, ALU50 kiinnitysteipit SV10 teräksinen sideverkko PPN6 ja PPN8 kiinnityslistat VP300 vedonpoistaja 04/2009 BUILDING TECHNOLOGY 17

18 Asennusesimerkkejä LT20 Lasikuituteippi VP300 Vedonpoistaja ALU50 Alumiiniteippi SV10 Sideverkko PPN6 tai PPN8 Kiinnityslistat 04/2009 BUILDING TECHNOLOGY 18

19 Sulanapitoratkaisut Asennusesimerkkejä 04/2009 BUILDING TECHNOLOGY 19

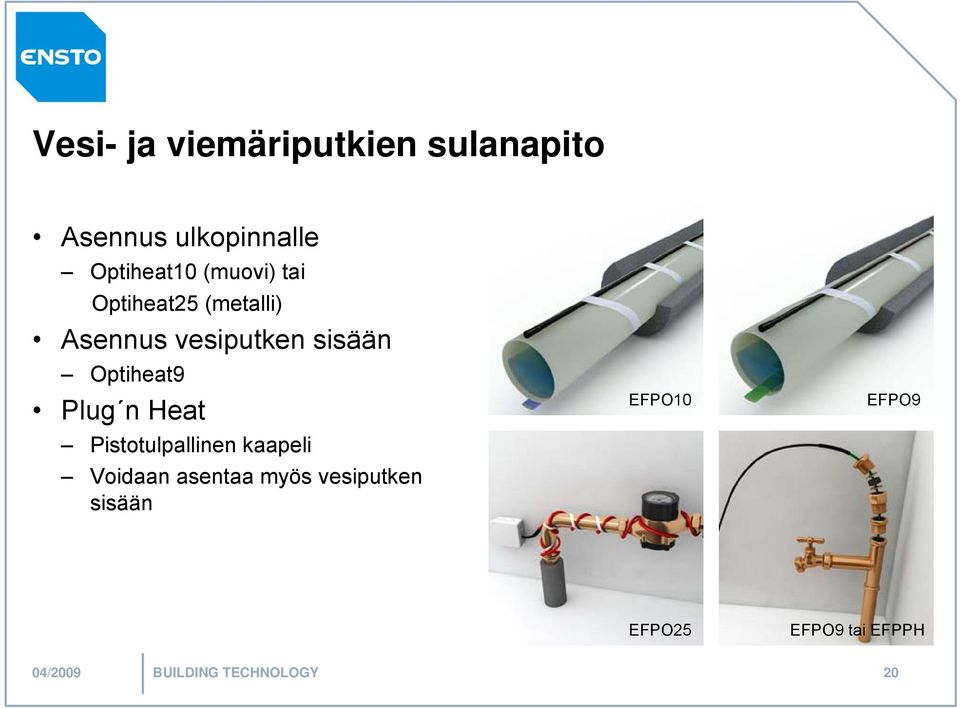

20 Vesi- ja viemäriputkien sulanapito Asennus ulkopinnalle Optiheat10 (muovi) tai Optiheat25 (metalli) Asennus vesiputken sisään Optiheat9 Plug n Heat Pistotulpallinen kaapeli Voidaan asentaa myös vesiputken sisään EFPO10 EFPO9 EFPO25 EFPO9 tai EFPPH 04/2009 BUILDING TECHNOLOGY 20

21 Ulkoalueiden sulanapito Asennus betoniin tai hiekkaan Vakiovastuskaapelit Tash Itserajoittuvat Optiheat15/30 Sulanapitoverkot Ulla300 04/2009 BUILDING TECHNOLOGY 21

22 Sadevesijärjestelmien sulanapito Optiheat 15/30 Hyvä UV-kesto Vaakakourussa kaapelit voivat olla vapaasti Tash Kiinnitys vaakakouruihin asennuslistoilla Pystykourujen yläpäässä kaapelit kiinnitetään vedonpoistajilla 04/2009 BUILDING TECHNOLOGY 22
