1 VALTAVALO G4 LED-VALOPUTKET G4 LED-VALOPUTKEN TEKNISET LISÄTIEDOT 7 VUODEN TAKUU Nopea, helppo ja turvallinen tapa päivittää olemassa oleva valaistus LED-tekniikkaan tunnin käyttöikä 7 vuoden takuu Valmistettu Suomessa LED-valoputkistandardin EN62776 mukaisesti. valtavalo VALMISTETTU SUOMESSA

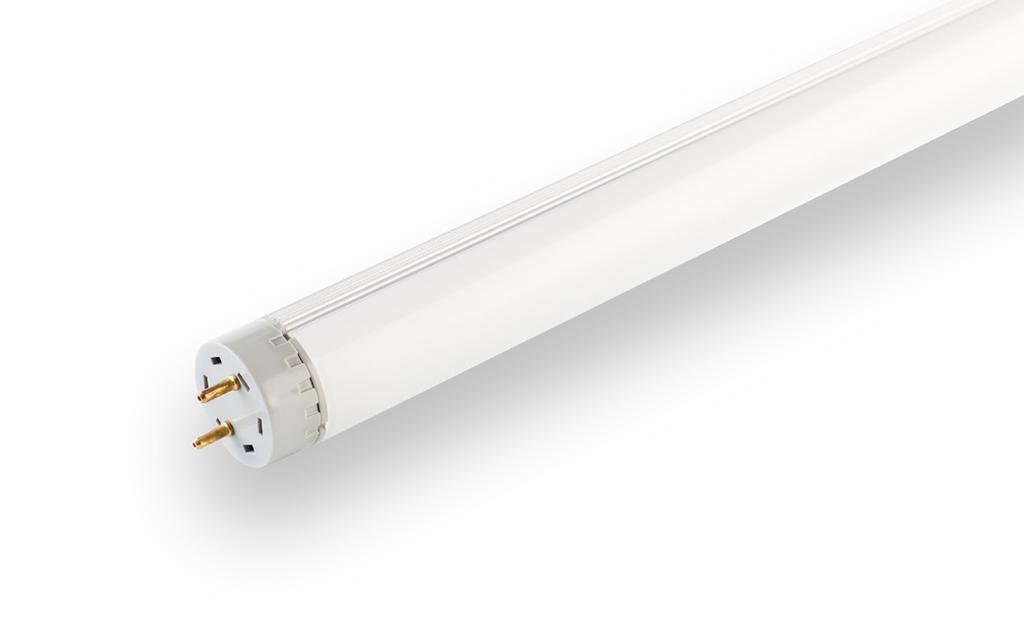

2 G4 LED-VALOPUTKEN (3000K, 4000K, 5000K JA 6500K) SUORITUSARVOT Alla olevissa taulukoissa on nähtävissä Valtavalo G4 LED-valoputken suoritusarvot. G4 on saatavilla sekä semiopaalilla että kirkkaalla kuvulla sekä vakiovärilämpötiloilla 3000K, 4000K, 5000K ja 6500K. Muista värilämpötiloista tai räätälöidyistä ratkaisuista ota yhteyttä Valtavalon myyntiin. G-sarjan tuotekoodi muodostuu seuraavista osista: VV 24 E 150 G Teho Kupu: Kirkas/Opaali Pituus Tuotesarja Värintoisto Yritystunnus Värilämpötila Tuotenumero CRI 80 Sähkönumero Pituus Paino Teho Värilämpötila Kupu Valovirta Energiatehokkuusluokka VV28E150G Semiopaali lm A+ VV28C150G Kirkas lm A++ VV28E150G Semiopaali lm A++ VV28C150G Kirkas lm A++ VV28E150G cm 445 g 28 W Semiopaali lm A++ VV28C150G Kirkas lm A++ VV28E150G Semiopaali lm A++ VV28C150G Kirkas lm A++ VV24E150G Semiopaali lm A++ VV24C150G Kirkas lm A++ VV24E150G Semiopaali lm A++ VV24C150G Kirkas lm A cm 445 g 24 W VV24E150G Semiopaali lm A++ VV24C150G Kirkas lm A++ VV24E150G Semiopaali lm A++ VV24C150G Kirkas lm A++ VV19E120G Semiopaali lm A++ VV19C120G Kirkas lm A++ VV19E120G Semiopaali lm A++ VV19C120G Kirkas lm A cm 385 g 19 W VV19E120G Semiopaali lm A++ VV19C120G Kirkas lm A++ VV19E120G Semiopaali lm A++ VV19C120G Kirkas lm A++ VV15E090G Semiopaali lm A++ VV15C090G Kirkas lm A++ VV15E090G Semiopaali lm A++ VV15C090G Kirkas lm A++ 90 cm 300 g 15 W VV15E090G Semiopaali lm A++ VV15C090G Kirkas lm A++ VV15E090G Semiopaali lm A++ VV15C090G Kirkas lm A++ 2

3 Tuotenumero CRI 80 Sähkönumero Pituus Paino Teho Värilämpötila Kupu Valovirta Energiatehokkuusluokka VV10E060G Semiopaali lm A++ VV10C060G Kirkas lm A++ VV10E060G Semiopaali lm A++ VV10C060G Kirkas lm A++ 60 cm 225 g 10 W VV10E060G Semiopaali lm A++ VV10C060G Kirkas lm A++ VV10E060G Semiopaali lm A++ VV10C060G Kirkas lm A++ VV07E045G Semiopaali 900 lm A++ VV07C045G Kirkas 950 lm A++ VV07E045G Semiopaali 950 lm A++ VV07C045G Kirkas lm A++ 45 cm 190 g 7 W VV07E045G Semiopaali 950 lm A++ VV07C045G Kirkas lm A++ VV07E045G Semiopaali 950 lm A++ VV07C045G Kirkas lm A++ Tuotenumero CRI 90 Sähkönumero Pituus Paino Teho Värilämpötila Kupu Valovirta Energiatehokkuusluokka VV28E150G Semiopaali lm A+ VV28C150G Kirkas lm A+ VV28E150G Semiopaali lm A+ VV28C150G Kirkas lm A+ VV28E150G cm 445 g 28 W Semiopaali lm A+ VV28C150G Kirkas lm A+ VV28E150G Semiopaali lm A+ VV28C150G Kirkas lm A+ VV24E150G Semiopaali lm A+ VV24C150G Kirkas lm A+ VV24E150G Semiopaali lm A+ VV24C150G Kirkas lm A+ 150 cm 445 g 24 W VV24E150G Semiopaali lm A+ VV24C150G Kirkas lm A+ VV24E150G Semiopaali lm A+ VV24C150G Kirkas lm A+ VV19E120G Semiopaali lm A+ VV19C120G Kirkas lm A+ VV19E120G Semiopaali lm A+ VV19C120G Kirkas lm A+ 120 cm 385 g 19 W VV19E120G Semiopaali lm A+ VV19C120G Kirkas lm A+ VV19E120G Semiopaali lm A+ VV19C120G Kirkas lm A+ 3

4 Tuotenumero CRI 90 Sähkönumero Pituus Paino Teho Värilämpötila Kupu Valovirta Energiatehokkuusluokka VV15E090G Semiopaali lm A+ VV15C090G Kirkas lm A+ VV15E090G Semiopaali lm A+ VV15C090G Kirkas lm A+ 90 cm 300 g 15 W VV15E090G Semiopaali lm A+ VV15C090G Kirkas lm A+ VV15E090G Semiopaali lm A+ VV15C090G Kirkas lm A+ VV10E060G Semiopaali lm A+ VV10C060G Kirkas lm A+ VV10E060G Semiopaali lm A+ VV10C060G Kirkas lm A+ 60 cm 225 g 10 W VV10E060G Semiopaali lm A+ VV10C060G Kirkas lm A+ VV10E060G Semiopaali lm A+ VV10C060G Kirkas lm A+ VV07E045G Semiopaali 700 lm A+ VV07C045G Kirkas 750 lm A+ VV07E045G Semiopaali 750 lm A+ VV07C045G Kirkas 800 lm A+ 45 cm 190 g 7 W VV07E045G Semiopaali 800 lm A+ VV07C045G Kirkas 850 lm A+ VV07E045G Semiopaali 750 lm A+ VV07C045G Kirkas 800 lm A+ G4 LED-valoputken yleiset ominaisuudet Kupu Kirkas tai Semiopaali Liitäntä T8/G13 Sähköverkko 230 V AC, 50/60 Hz Tehokerroin 0.95 Harmoninen särö (THD) 10% Värintoistoindeksi (CRI) Ra > 80, saatavilla myös Ra > 90 Väritarkkuus MacAdam 3 SDCM Valonavautumiskulma 120 Keskimääräinen elinikä L 70 B 50 /T a 25 C 125,000 tuntia Takuu 7 vuotta Käyttölämpötila -40 C C Käyttöilmankosteus < 90% (kosteammissa tiloissa käytettävä suljetussa valaisimessa) Suojausluokka IP 20 Rungon ja kuvun materiaali Anodisoitu alumiini, PC-muovi (UL94-V0) Merkinnät CE, RoHS 4

5 KÄYTTÖOLOSUHTEET TC 188 mm TC-piste sijaitsee 188 mm etäisyydellä putken päästä alumiinirungossa putken takapuolella. Käyttölämpötila -40 C C Varastointilämpötila -40 C C Maksimilämpötila (tc-piste) +65 C VALONALENEMA Alla kuvataan Valtavalo G4 LED-valoputken valonalenemaa ja elinkää samoin kuin G4 LED-valoputkissa käytettävien LED-komponenttien valonalenemaa. Valtavalon LED-valoputkissa käytetään ainoastaan sellaisia LED-komponentteja, joiden ominaisuudet ja suorituskyky on testattu valtuutetussa tutkimuslaboratoriossa voimassa olevien normien mukaisesti. Alla oleva kaavio A kuvaa Valtavalo G4 LED-valoputken valonalenemaa. Tulos perustuu käyttötunnin testiin normaaliolosuhteissa ja huonelämpötilassa (+25 C). Kaavio A: Valtavalo G-sarjan LED-valoputken valonalenema huonelämpötilassa Suhteellinen valontuotto (%) Käyttötunnit Alla olevassa taulukossa esitetty arvio valonalenemasta perustuu yllä esitettyyn ekstrapolointikäyrään. L= Valon määrä (prosenttiosuus alkuperäisestä valon määrästä) tietyn käyttötuntimäärän jälkeen. G4 LED-valoputken valonalenema (tuntia) L90 L80 L TM TM (> TM-21 ) Arvio käyttötuntimäärästä (mahdolliset virtalähteen häiriöt mukaanluettuina) perustuu yllä esitettyyn extrapolointikäyrään sekä virtalähteessä käytettävien komponenttien luotettavuustesteihin. B = sellaisten valonlähteiden osuus, jotka tuottavat 'L':n ilmoittaman määrän valoa tietyn käyttötuntimäärän jälkeen. Esimerkiksi, L90B10 kertoo, että 90% valonlähteistä tuottaa edelleen valoa 90% alkuperäisestä valovirrasta, toisin sanoen 10% valonlähteistä antaa alle 90% alkuperäisestä valovirtamäärästä. G4 LED-valoputken käyttöikä (tuntia) L90B10 L80B10 L70B10 L70B TM TM-21 > TM (> TM-21 ) 5

6 Kaavio B esittää Valtavalo G-sarjan LED-valoputkissa käytettyjen LED-komponenttien valonalenemaa. Testissä käytetty yksittäisen LED-komponentin ajovirta (180mA) on 2-3 kertaa korkeampi kuin LED-komponenttien todellinen ajovirta Valtavalon LED-valoputkissa. LEDien korkeampi ajovirta kasvattaa LED-kotelon ja LED-sirun välistä lämpötilaeroa ja lisää valonalenemaa. Testin 55 C kotelon lämpötila vastaa putken normaaleja käyttöolosuhteita ja lähes +35 C käyttölämpötilaa. Kaavio B: Valtavalo G4 LED-valoputkessa käytettävien LED-komponenttien valonalenema Lumen maintenance curves of LED components used in Valtavalo LED tubes Shuteellinen valovirta (%) Käyttötunnit Alla oleva kaavio kuvaa Valtavalo LED-valoputkien valonalenemaa suhteessa kilpailevaan LED-valoputkeen tunnin käyttöiällä. Valonalenema Valtavalon LED-valoputkissa ja kilpailevassa LED-valoputkessa Lumenit (lm) Kilpaileva LED-valoputki h / L70 Valtavalo E-sarja h / L70 Valtavalo G-sarja h / L70 Valonalenema L70 Käyttöikä (vuosia) 6

7 SPEKTRIN JAKAUTUMINEN CRI 80 CRI Intensiteetti % Intensiteetti % Intensiteetti % Intensiteetti % G4 3000K G4 4000K G4 5000K Intensiteetti % Intensiteetti % Intensiteetti % Intensiteetti % G4 6500K 7

8 VALTAVALO LED-VALOPUTKET VALONJAKO VÄRITARKKUUS , , , , ,4 2000K K 0, K 6000K 7000K 8000K 9000K 10000K 490 0,2 0,1 480 G4 150 cm 4000K Semiopaali 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0, K 4000K 5000K G4 150 cm 4000K Kirkas Erinomaista väritarkkuutta kuvaa poikkeuksellisen alhainen MacAdam-arvo 3. JOHDOTUS Valtavalo LED-valoputket on ensisijaisesti tarkoitettu käytettäväksi magneettisella kuristimella varustetuisssa valaisimissa, mutta ne voidaan asentaa myös elektronisen kuristimen sisältäviin valaisimiin, jos valaisin muutetaan LED-valoputkille sopivaksi. Alla olevista kuvista käy ilmi valaisimen johdotus magneettisella kuristimella varustetussa valaisimessa (Kuva 1) sekä valaisimessa, joka on muutettu LED-valoputkelle sopivaksi (Kuva 2). Kuva 1 Kuva 2 LED-DRIVER L N L N F N INDUCTIVE BALLAST LED-DRIVER N L L ASENNUS ON 90o 1 ON o OFF OFF Voidaan asentaa useimpiin T8-loisteputkivalaisimiin helposti ja nopeasti vain vaihtamalla putken ja turvasytyttimen INFO@VALTAVALO.FI VALMISTETTU SUOMESSA

9 LOGISTIIKKA - Valtavalo G-sarjan LED-valoputket pakataan joko kappaleen (60 cm LED-valoputket) tai kappaleen (muut pituudet) paketteihin. - G4 LED-valoputket voi saada myös yksittäispakattuina, jolloin niiden hintaan lisätään kuluina 0,95 EUR/paketti. - Valtavalo turvasytytin toimitetaan putken mukana tarvittaessa. VALITSE KÄYTTÖTARKOITUKSEEN SOPIVA VALTAVALO -TUOTE Valtavalo E3 LED-valoputki Valtavalo G4 LED-valoputki tunnin käyttöikä 5 vuoden takuu Suositellaan käytettäväksi: - kohteissa, joissa valot palavat 8-10 tuntia vuorokaudessa - toimistojen ja julkisten tilojen yleisvalaistukseen - normaalikorkuisissa tiloissa ja avoimissa valaisimissa* tunnin käyttöikä 7 vuoden takuu Suositellaan käytettäväksi: - kohteissa, joissa valot palavat pitkään, jopa 24 tuntia vuorokaudessa - haastavissa olosuhteissa ja tiloissa, joissa ympäristön käyttölämpötila on korkea, ESCO ja LaaS -projekteissa - korkeissa tiloissa ja suljetuissa valaisimissa* * Yleisesti tunnetun elektroniikan nyrkkisäännön mukaan 10 asteen lämpötilan nousu lyhentää elektroniikan eliniän puoleen. Suljetun valaisimen sisällä lämpötila on noin 10 astetta korkeampi kuin sen ulkopuolella. Lisäksi korkeassa katonrajassa lämpötila on normaalia huonelämpötilaa korkeampi. Edellä mainituista syistä Valtavalo suosittelee käytettäväksi G4 LED-valoputkea suljetuissa valaisimissa. 9
