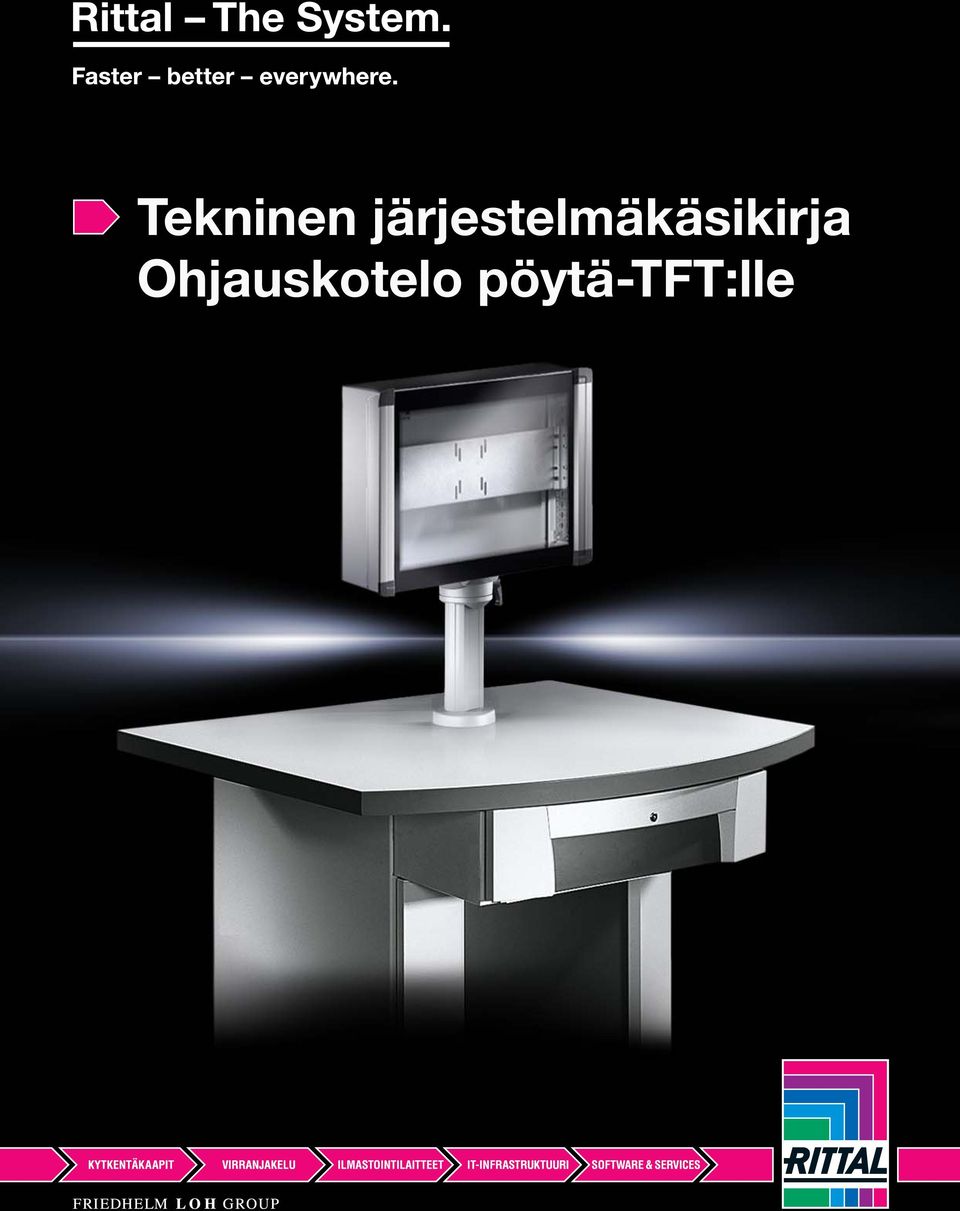

Tekninen järjestelmäkäsikirja Ohjauskotelo pöytä-tft:lle

Transkriptio

1 Tekninen järjestelmäkäsikirja Ohjauskotelo pöytä-tft:lle

2 Ohjauskotelot pöytä-tft:lle takaavat yleisten toimisto-tft-laitteiden jatkuvasti häiriöttömän käytön myös karussa teollisuusympäristössä. Ammattimainen suojaus vesisuihkuja ja pölyyntymistä vastaan, optisesti miellyttävä muotoilu. Sopii ihanteellisesti liitettäväksi Rittalin kannatinvarsijärjestelmään CP 60/120/180. Teräslevykoteloiden pohjamaalaus ja pulverimaalaus takaavat hyvän ruostesuojan. Useampaan kertaan taivutettu vesikouru estää lian ja veden pääsyn kaappiin ovea avattaessa. Laiteovi yksiruutuisella turvalasilla. Huoltaminen takaa. Integroitu VESA 75/100 -asennuskisko TFT-näytölle. Kotelon liittäminen kannatinjärjestelmään onnistuu yhdeltä henkilöltä. Tehokas ja asianmukainen suoja yleisimmille pöytä-tft:ille, malleissa 16:9/16:10. Kannatinvarsilitäntä Ø 130 mm, epäkeskona vahvistuslevyssä, esimuotoiltu kaavaimena. Korkea kotelointiluokka IP 65. Design-lista toimii kahvana. 2

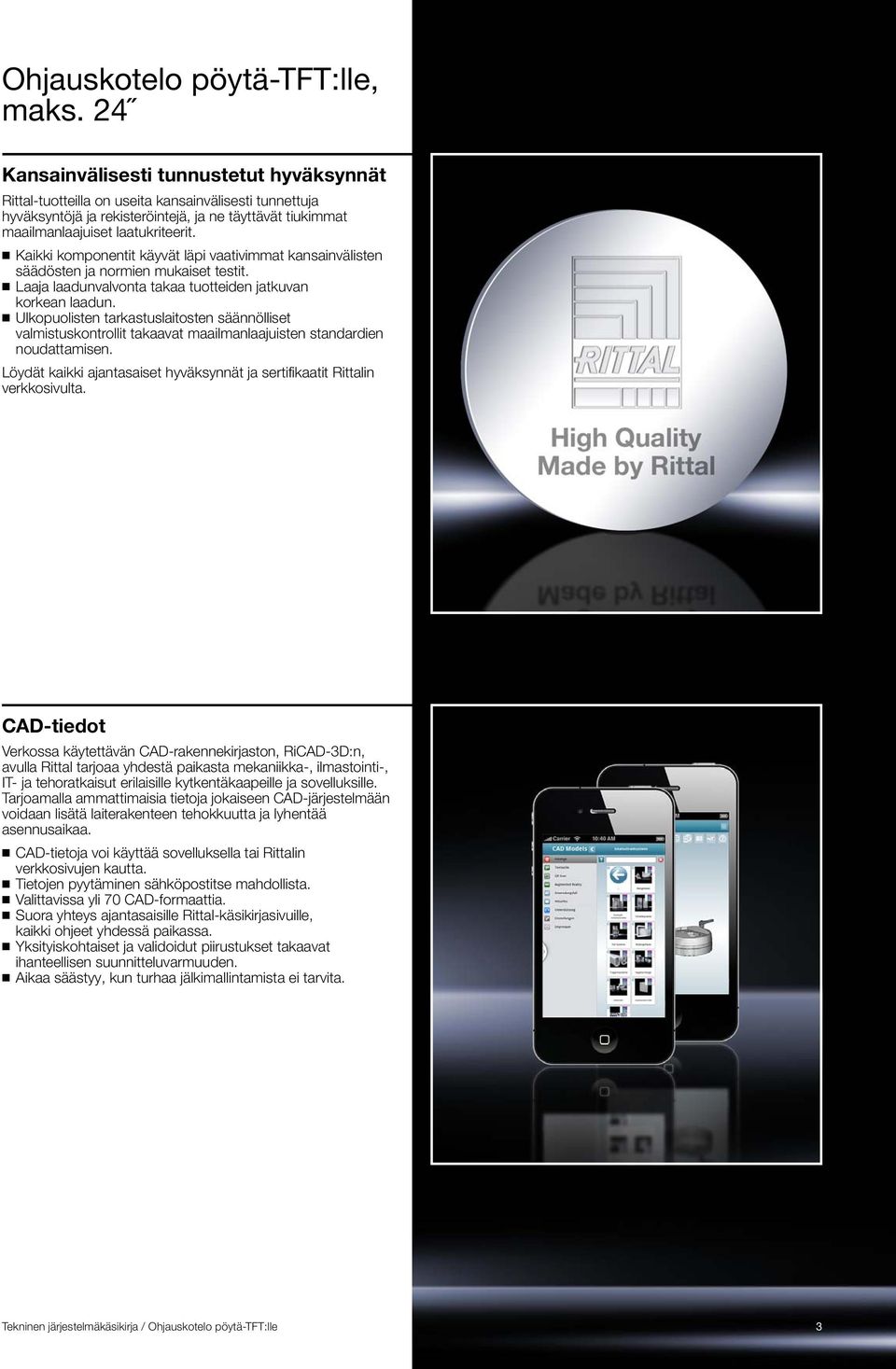

3 Kansainvälisesti tunnustetut hyväksynnät Rittal-tuotteilla on useita kansainvälisesti tunnettuja hyväksyntöjä ja rekisteröintejä, ja ne täyttävät tiukimmat maailmanlaajuiset laatukriteerit. Kaikki komponentit käyvät läpi vaativimmat kansainvälisten säädösten ja normien mukaiset testit. Laaja laadunvalvonta takaa tuotteiden jatkuvan korkean laadun. Ulkopuolisten tarkastuslaitosten säännölliset valmistuskontrollit takaavat maailmanlaajuisten standardien noudattamisen. Löydät kaikki ajantasaiset hyväksynnät ja sertifikaatit Rittalin verkkosivulta. CAD-tiedot Verkossa käytettävän CAD-rakennekirjaston, RiCAD-3D:n, avulla Rittal tarjoaa yhdestä paikasta mekaniikka-, ilmastointi-, IT- ja tehoratkaisut erilaisille kytkentäkaapeille ja sovelluksille. Tarjoamalla ammattimaisia tietoja jokaiseen CAD-järjestelmään voidaan lisätä laiterakenteen tehokkuutta ja lyhentää asennusaikaa. CAD-tietoja voi käyttää sovelluksella tai Rittalin verkkosivujen kautta. Tietojen pyytäminen sähköpostitse mahdollista. Valittavissa yli 70 CAD-formaattia. Suora yhteys ajantasaisille Rittal-käsikirjasivuille, kaikki ohjeet yhdessä paikassa. Yksityiskohtaiset ja validoidut piirustukset takaavat ihanteellisen suunnitteluvarmuuden. Aikaa säästyy, kun turhaa jälkimallintamista ei tarvita. 3

4 1 Kolmivaiheinen pintakäsittely Pinnan kolminkertainen käsittely tarjoaa optimaalisen korroosiosuojan. Kolmella vaiheella maksimaalinen laatu: 1. vaihe: nanokeraaminen esikäsittely 2. vaihe: elektroforeesi-uppopohjamaalaus 3. vaihe: pulverimaalaus Levy, jossa kolminkertainen pintakäsittely (Rittal-standardi) 180 tunnin suolasuihketestin mukaisesti. Levy vain pulverimaalattu 180 tunnin suolaruiskutuskokeen jälkeen. 2 PU-vaahtotiiviste Saumaton vaahdotus. Lämpötilankestävyys -20 C C. Maalattavissa, poltettavissa lyhytaikaisesti jopa 180 C:n lämpötilassa. Korkea kotelointiluokka IP 65. 4

5 Kotelon suojakouru Ohjaa veden suoraan pois, jotta tiiviste ei ole jatkuvasti alttiina kosteudelle. Kotelon reunoissa kiertävä suojakouru estää pölyn ja lian pääsyn koteloon ovea avattaessa. Moninkertainen suojakouru takaa samalla korkean vakauden, kun kotelo avataan maksimaaliseen asentoon. Tarjoaa lisäsuojaa arvokkaalle PU-muovitiivisteelle. Muotoilu ja toiminnallisuus Laiteovi yksiruutuisella turvalasilla. Design-lista toimii kahvana. Pyöristetyt kulmat suojaavat loukkaantumisilta. Liitäntä kannatinvarsijärjestelmään Kannatinvarsiliitäntä Ø = 130 mm, epäkeskinen yksinkertaisella porauksella esim. asennettavaksi kulmiin, kompakti kone. Kannatinliitäntä Ø = 130 mm, koteloa kääntämällä ylös tai alas. Kotelon liittäminen kannatinjärjestelmään onnistuu yhdeltä henkilöltä. 5

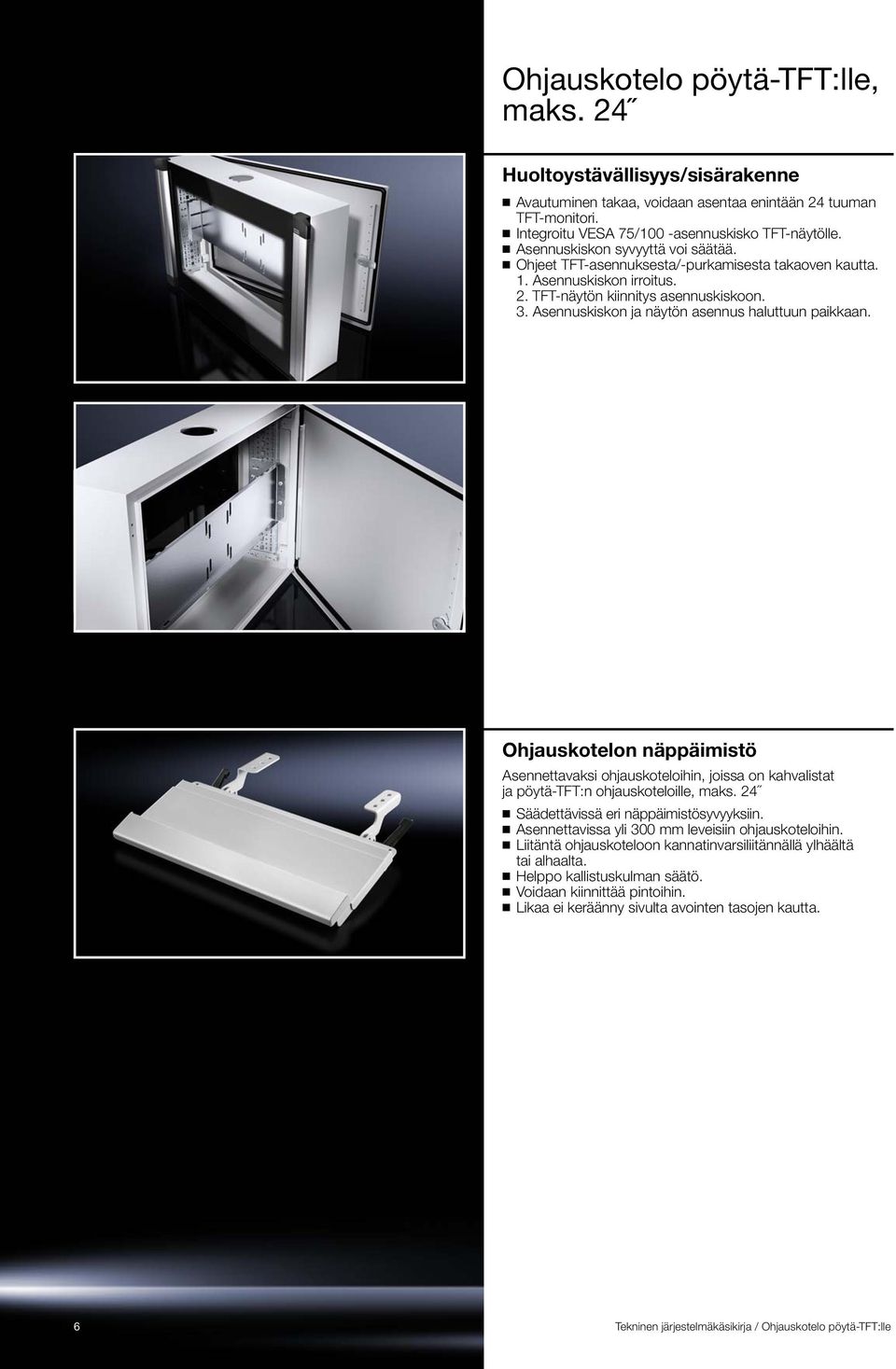

6 Huoltoystävällisyys/sisärakenne Avautuminen takaa, voidaan asentaa enintään 24 tuuman TFT-monitori. Integroitu VESA 75/100 -asennuskisko TFT-näytölle. Asennuskiskon syvyyttä voi säätää. Ohjeet TFT-asennuksesta/-purkamisesta takaoven kautta. 1. Asennuskiskon irroitus. 2. TFT-näytön kiinnitys asennuskiskoon. 3. Asennuskiskon ja näytön asennus haluttuun paikkaan. Ohjauskotelon näppäimistö Asennettavaksi ohjauskoteloihin, joissa on kahvalistat ja pöytä-tft:n ohjauskoteloille, Säädettävissä eri näppäimistösyvyyksiin. Asennettavissa yli 300 mm leveisiin ohjauskoteloihin. Liitäntä ohjauskoteloon kannatinvarsiliitännällä ylhäältä tai alhaalta. Helppo kallistuskulman säätö. Voidaan kiinnittää pintoihin. Likaa ei keräänny sivulta avointen tasojen kautta. 6
