1 AWtools Oy Rälssitie 7 B VANTAA Puh myynti@abajat.fi UUSI Sarja 3-vaihe SYMPLEX 320 SYMPLEX 420 Puikkohitsausja MIG/MAG- Invertterit

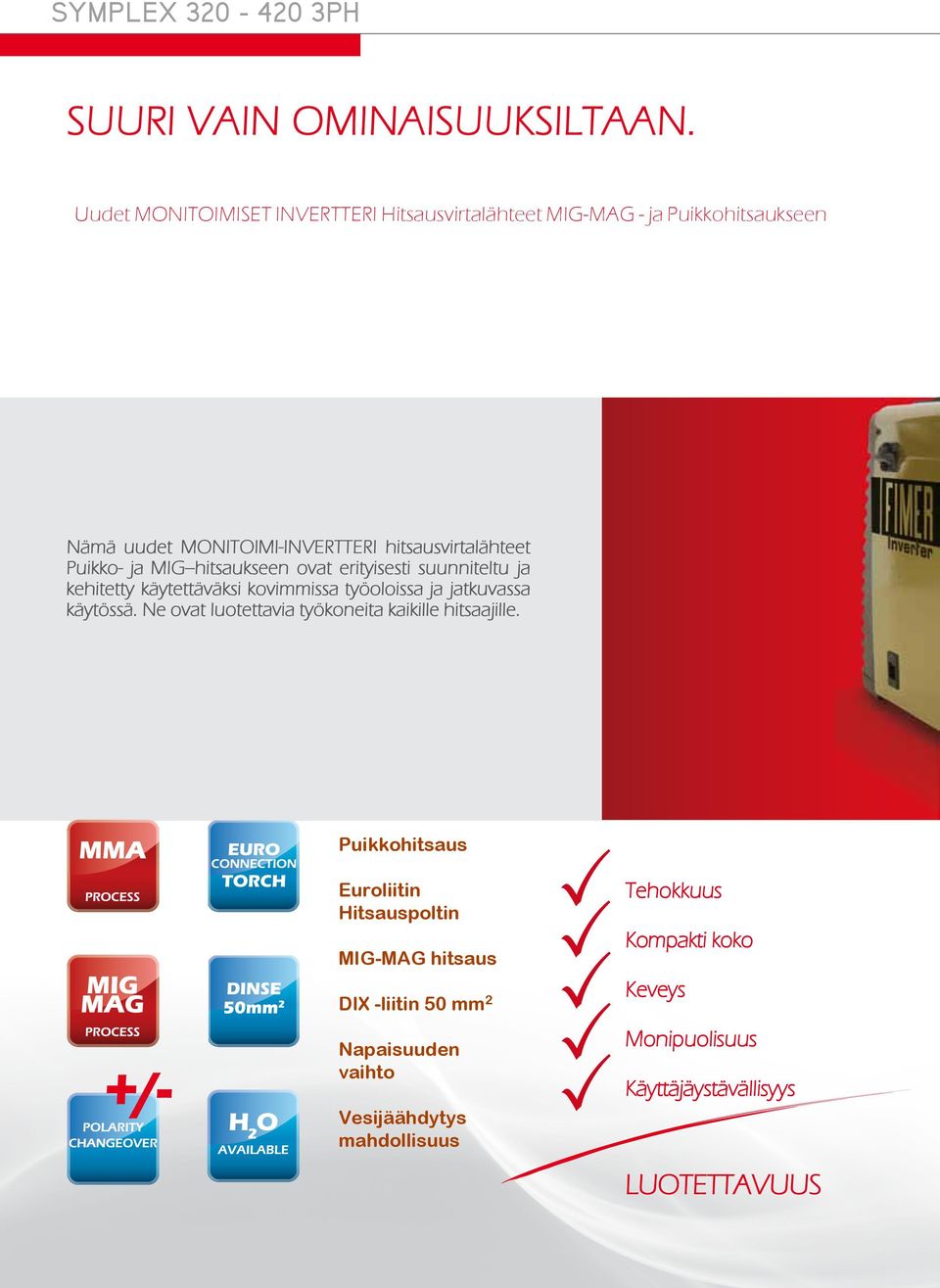

2 SYMPLEX PH SUURI VAIN OMINAISUUKSILTAAN. Uudet MONITOIMISET INVERTTERI Hitsausvirtalähteet MIG-MAG - ja Puikkohitsaukseen Nämä uudet MONITOIMI-INVERTTERI hitsausvirtalähteet Puikko- ja MIG--hitsaukseen ovat erityisesti suunniteltu ja kehitetty käytettäväksi kovimmissa työoloissa ja jatkuvassa käytössä. Ne ovat luotettavia työkoneita kaikille hitsaajille. Puikkohitsaus Euroliitin Hitsauspoltin MIG-MAG hitsaus DIX -liitin 50 mm 2 Napaisuuden vaihto Vesijäähdytys mahdollisuus Tehokkuus Kompakti koko Keveys Monipuolisuus Käyttäjäystävällisyys LUOTETTAVUUS

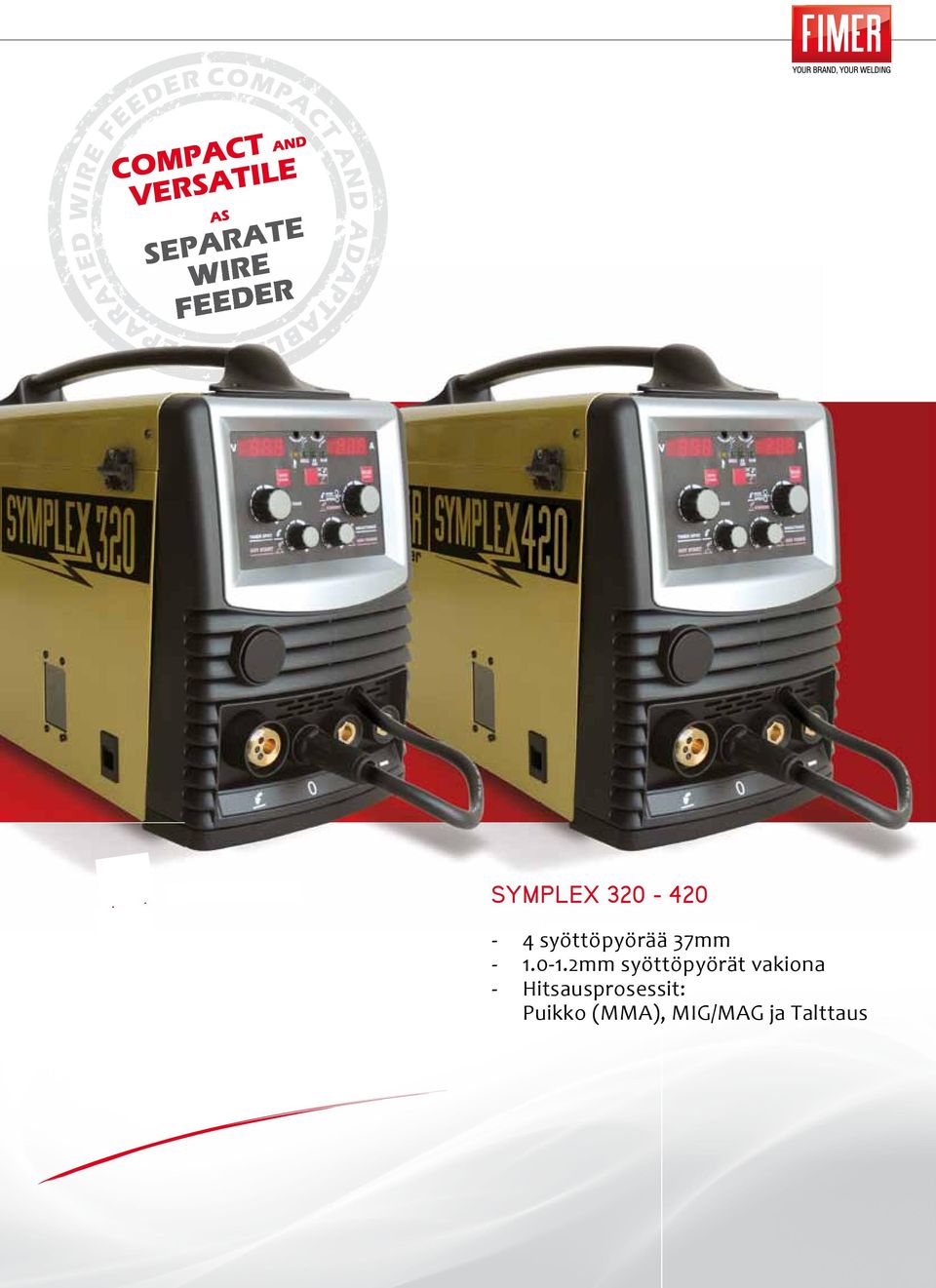

3 SYMPLEX syöttöpyörää 37mm mm syöttöpyörät vakiona - Hitsausprosessit: Puikko (MMA), MIG/MAG ja Talttaus

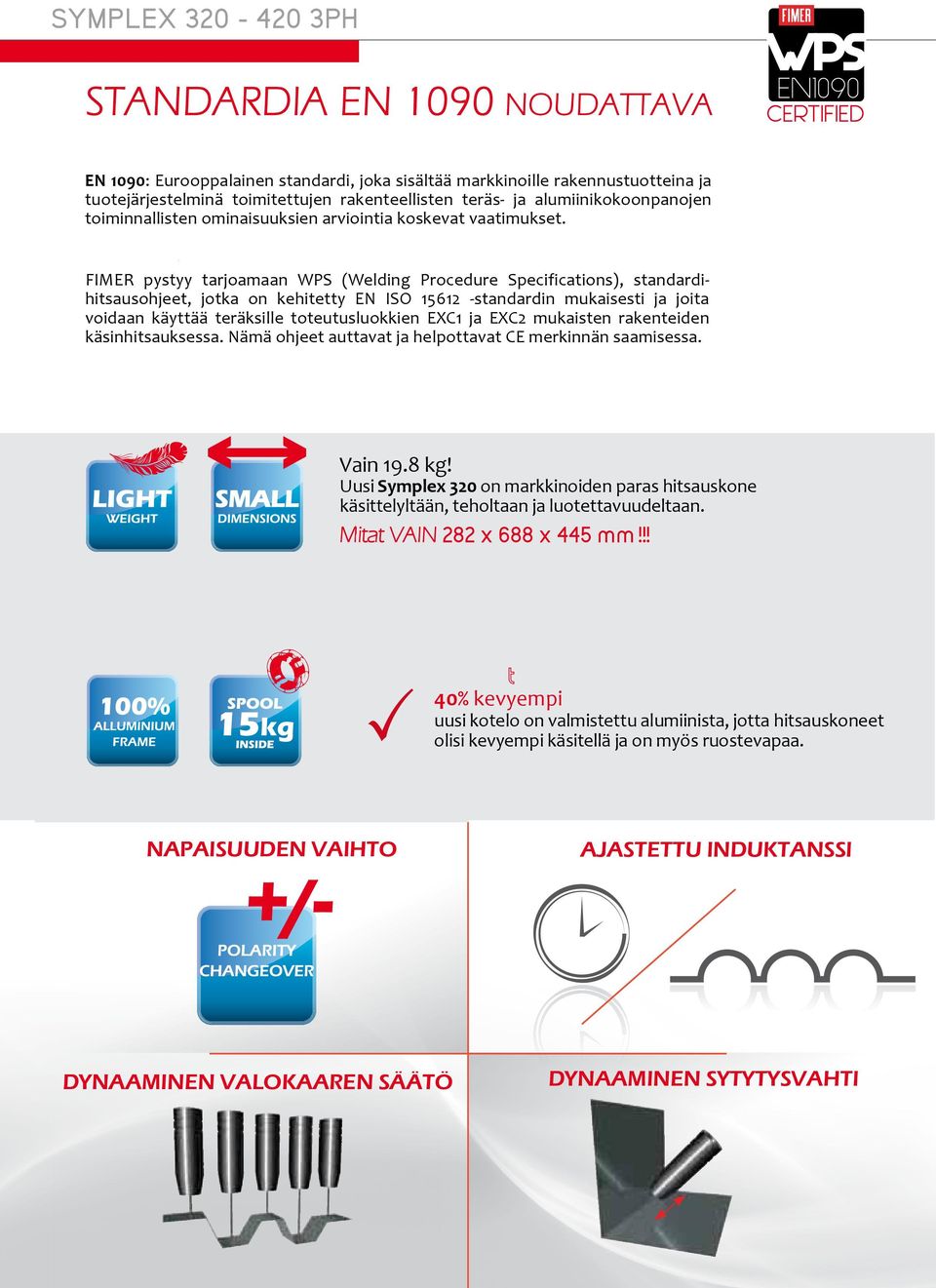

4 SYMPLEX PH STANDARDIA EN 1090 NOUDATTAVA EN 1090: Eurooppalainen standardi, joka sisältää markkinoille rakennustuotteina ja tuotejärjestelminä toimitettujen rakenteellisten teräs- ja alumiinikokoonpanojen toiminnallisten ominaisuuksien arviointia koskevat vaatimukset. FIMER pystyy tarjoamaan WPS (Welding Procedure Specifications), standardihitsausohjeet, jotka on kehitetty EN ISO standardin mukaisesti ja joita voidaan käyttää teräksille toteutusluokkien EXC1 ja EXC2 mukaisten rakenteiden käsinhitsauksessa. Nämä ohjeet auttavat ja helpottavat CE merkinnän saamisessa. Vain 19.8 kg! Uusi Symplex 320 on markkinoiden paras hitsauskone käsittelyltään, teholtaan ja luotettavuudeltaan. Mitat VAIN 282 x 688 x 445 mm!!! olisi 40% kevyempi uusi kotelo on valmistettu alumiinista, jotta hitsauskoneet kevyempi käsitellä ja on myös ruostevapaa. NAPAISUUDEN VAIHTO AJASTETTU INDUKTANSSI DYNAAMINEN VALOKAAREN SÄÄTÖ DYNAAMINEN SYTYTYSVAHTI

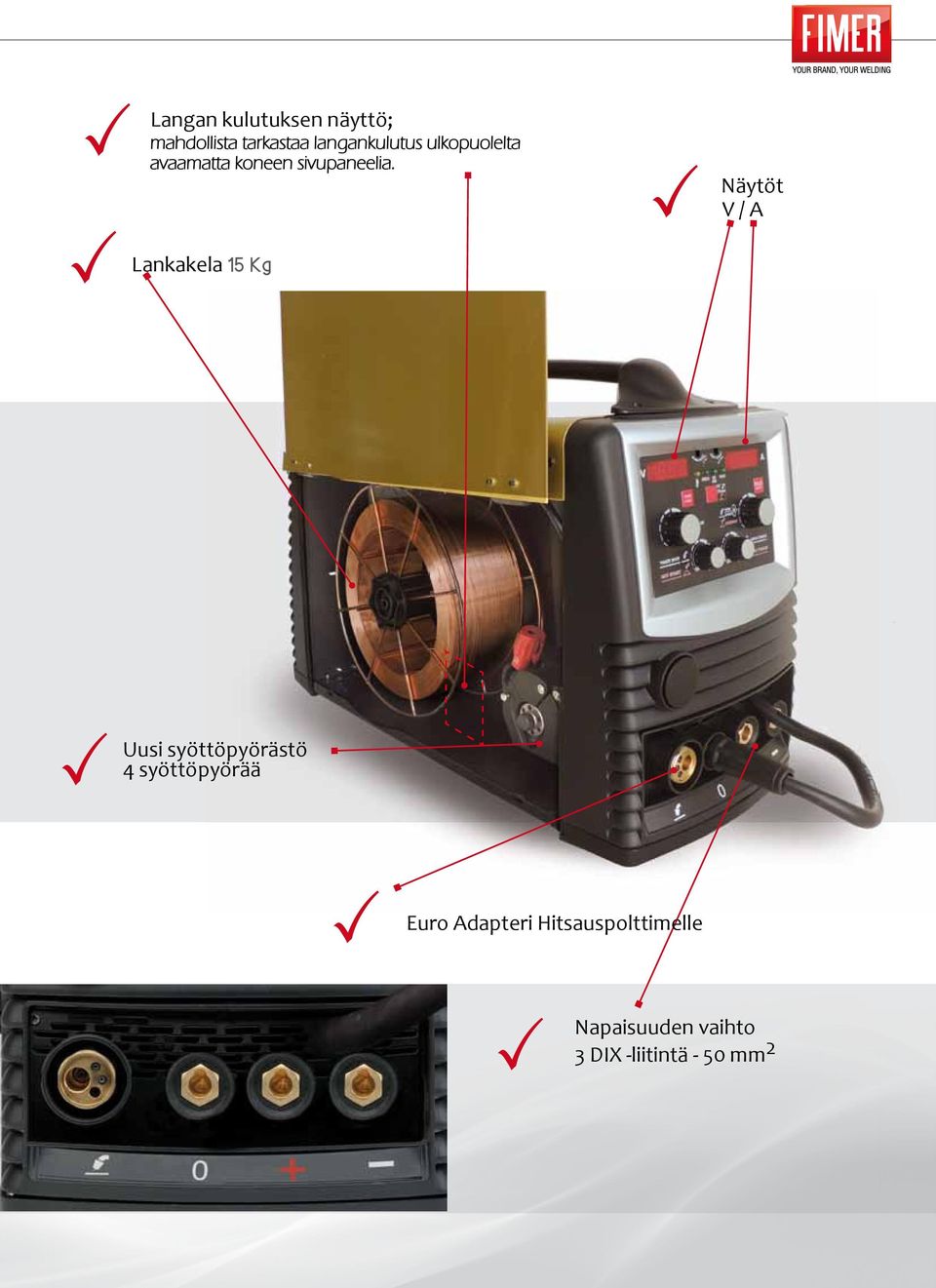

5 Langan kulutuksen näyttö; mahdollista tarkastaa langankulutus ulkopuolelta avaamatta koneen sivupaneelia. Lankakela 15 Kg V / A Näytöt 4 Uusi syöttöpyörästö syöttöpyörää Euro Adapteri Hitsauspolttimelle 3 Napaisuuden vaihto DIX -liitintä - 50 mm 2

6 SYMPLEX PH OHJELMAT JA TOIMINNOT

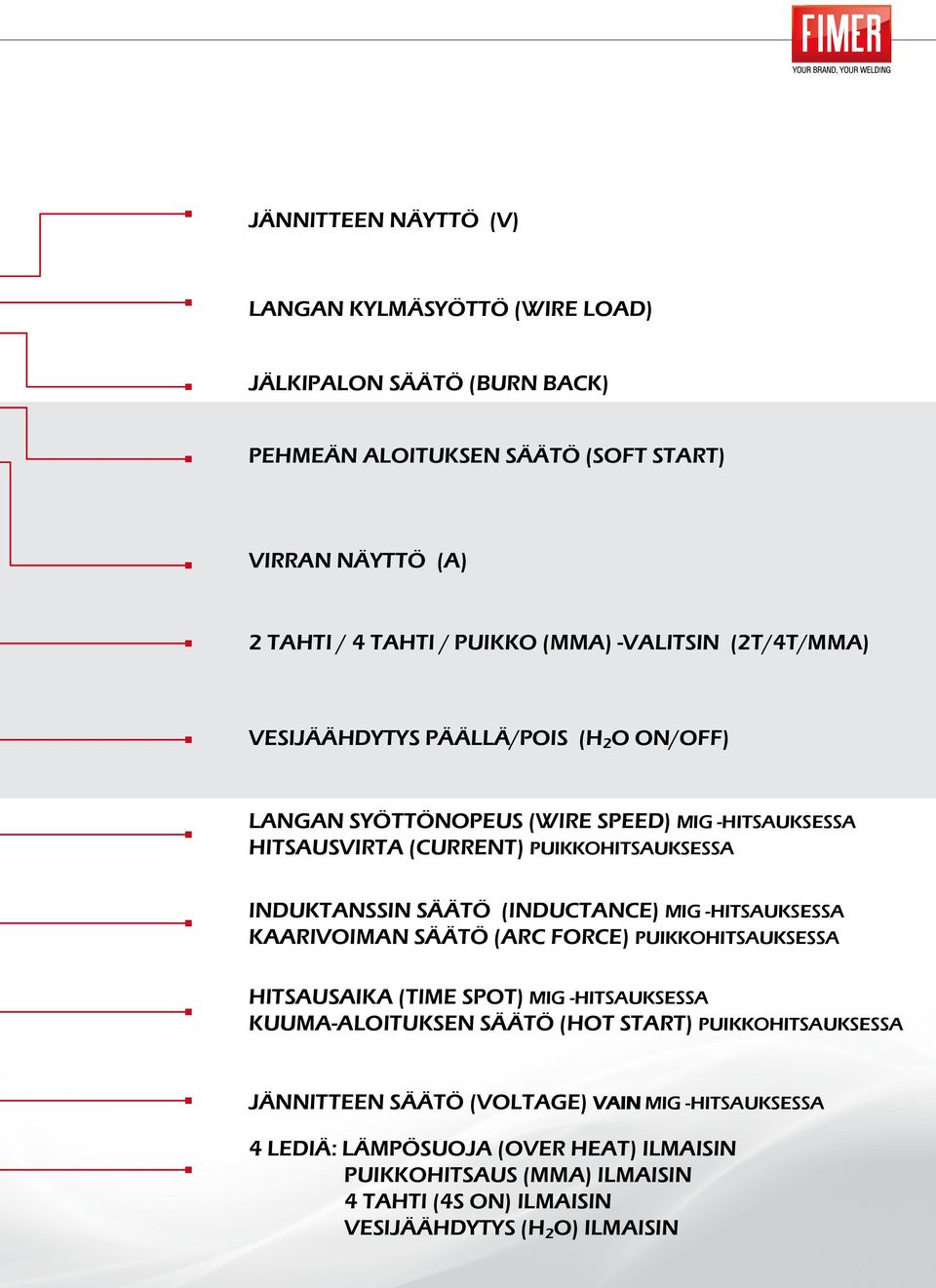

7 JÄNNITTEEN NÄYTTÖ (V) LANGAN KYLMÄSYÖTTÖ (WIRE LOAD) JÄLKIPALON SÄÄTÖ (BURN BACK) PEHMEÄN ALOITUKSEN SÄÄTÖ (SOFT START) VIRRAN NÄYTTÖ (A) 2 TAHTI / 4 TAHTI / PUIKKO (MMA) -VALITSIN (2T/4T/MMA) VESIJÄÄHDYTYS PÄÄLLÄ/POIS (H 2 O ON/OFF) LANGAN SYÖTTÖNOPEUS (WIRE SPEED) MIG -HITSAUKSESSA HITSAUSVIRTA (CURRENT) PUIKKOHITSAUKSESSA INDUKTANSSIN SÄÄTÖ (INDUCTANCE) MIG -HITSAUKSESSA KAARIVOIMAN SÄÄTÖ (ARC FORCE) PUIKKOHITSAUKSESSA HITSAUSAIKA (TIME SPOT) MIG -HITSAUKSESSA KUUMA-ALOITUKSEN SÄÄTÖ (HOT START) PUIKKOHITSAUKSESSA JÄNNITTEEN SÄÄTÖ (VOLTAGE) VAIN MIG -HITSAUKSESSA 4 LEDIÄ: LÄMPÖSUOJA (OVER HEAT) ILMAISIN PUIKKOHITSAUS (MMA) ILMAISIN 4 TAHTI (4S ON) ILMAISIN VESIJÄÄHDYTYS (H 2 O) ILMAISIN

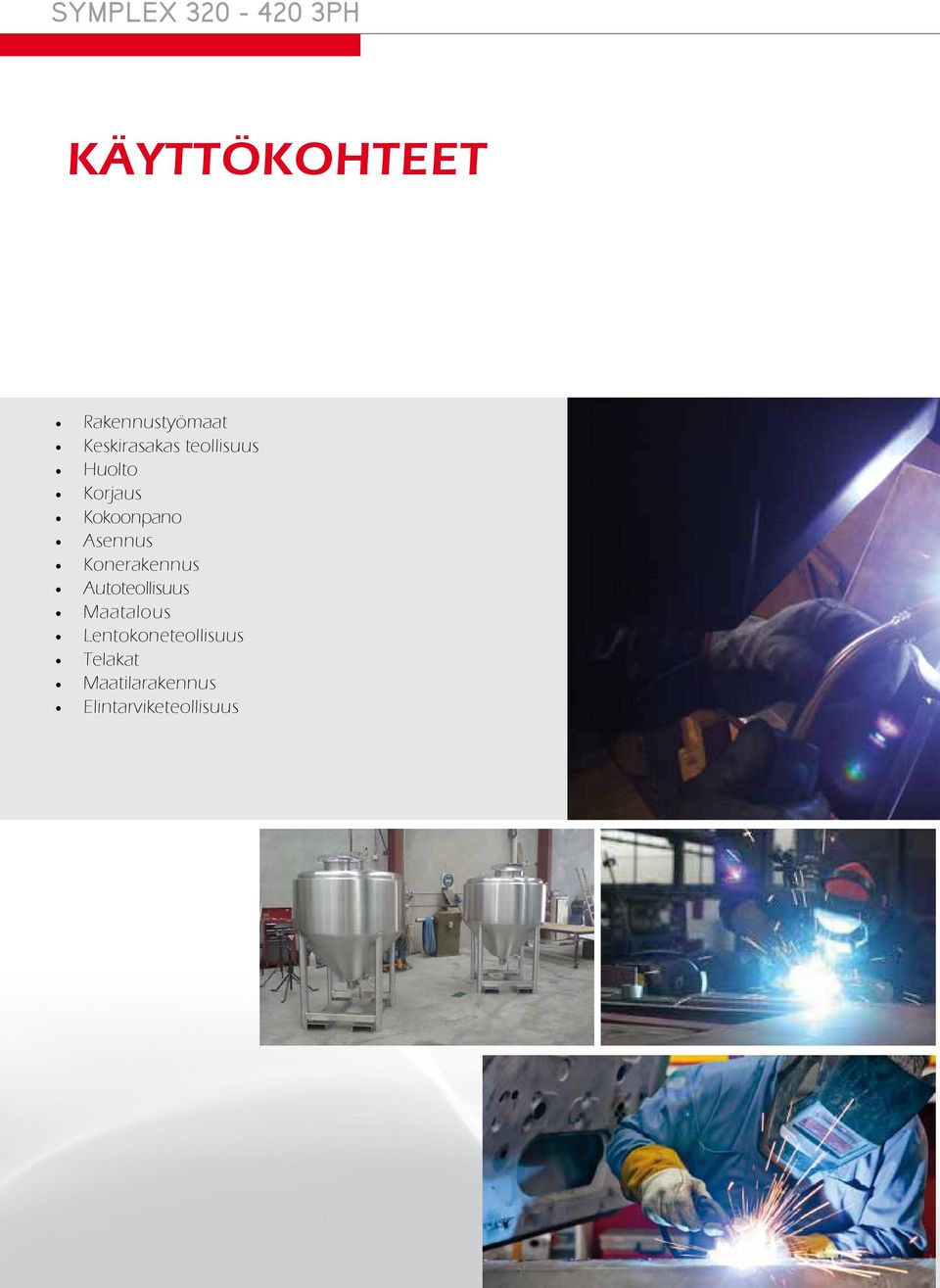

8 SYMPLEX PH KÄYTTÖKOHTEET Rakennustyömaat Keskirasakas teollisuus Huolto Korjaus Kokoonpano Asennus Konerakennus Autoteollisuus Maatalous Lentokoneteollisuus Telakat Maatilarakennus Elintarviketeollisuus

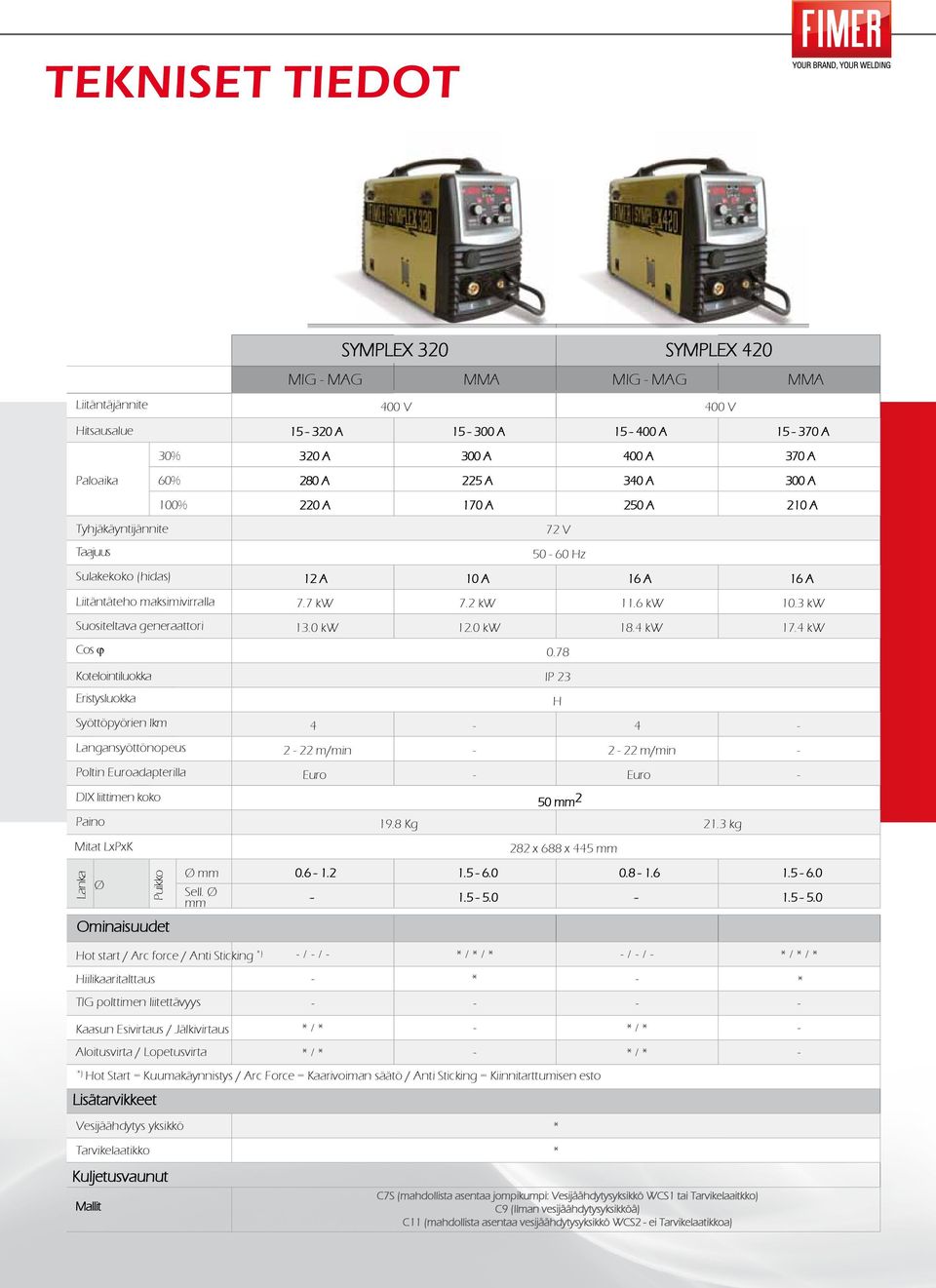

9 TEKNISET TIEDOT SYMPLEX 320 SYMPLEX 420 MIG - MAG MMA MIG - MAG MMA Liitäntäjännite 400 V 400 V Hitsausalue A A A A 30% 320 A 300 A 400 A 370 A Paloaika 60% 280 A 225 A 340 A 300 A 100% 220 A 170 A 250 A 210 A Tyhjäkäyntijännite Taajuus 72 V Hz Sulakekoko (hidas) 12 A 10 A 16 A 16 A Liitäntäteho maksimivirralla 7.7 kw 7.2 kw 11.6 kw 10.3 kw Suositeltava generaattori 13.0 kw 12.0 kw 18.4 kw 17.4 kw Cos ϕ 0.78 Kotelointiluokka IP 23 Eristysluokka Syöttöpyörien lkm Langansyöttönopeus Poltin Euroadapterilla DIX liittimen koko Paino Mitat LxPxK H m/min m/min - Euro - Euro - 50 mm Kg 21.3 kg 282 x 688 x 445 mm Lanka Ø Puikko Ominaisuudet Ø mm Sell. Ø mm Hot start / Arc force / Anti Sticking *) - / - / - * / * / * - / - / - * / * / * Hiilikaaritalttaus - * - * TIG polttimen liitettävyys Kaasun Esivirtaus / Jälkivirtaus * / * - * / * - Aloitusvirta / Lopetusvirta * / * - * / * - *) Hot Start = Kuumakäynnistys / Arc Force = Kaarivoiman säätö / Anti Sticking = Kiinnitarttumisen esto Lisätarvikkeet Vesijäähdytys yksikkö * Tarvikelaatikko Kuljetusvaunut Mallit * C7S (mahdollista asentaa jompikumpi: Vesijäähdytysyksikkö WCS1 tai Tarvikelaaitkko) C9 (Ilman vesijäähdytysyksikköä) C11 (mahdollista asentaa vesijäähdytysyksikkö WCS2 - ei Tarvikelaatikkoa)

10 SYMPLEX PH LISÄTARVIKKEET VESIJÄÄHDYTYSYKSIKÖT (WCS1 - WCS2) Seuraavat vesijäähdytysyksiköt ovat valittavissa, riippuen siitä, minkä kuljetusvaunun valitset: WCS1 WCS vaihe - 400V 260x680x260 mm - 25 kg Sopiva vaunu C7S ( ) 3 vaihe - 400V 260x640x260 mm - 23 kg Sopiva vaunu C11 ( ) TARVIKELAATIKKO Tarvikelaatikon voi asentaa ainoastaan vaunuun C7S ( ), ja se on vaihtoehto vesijäähdytysyksikölle (HUOM! ei ole mahdollista asentaa molempia yhtäaikaa). TARVIKELAATIKKO x680x260 mm - 25 kg Sopiva vaunu C7S ( )

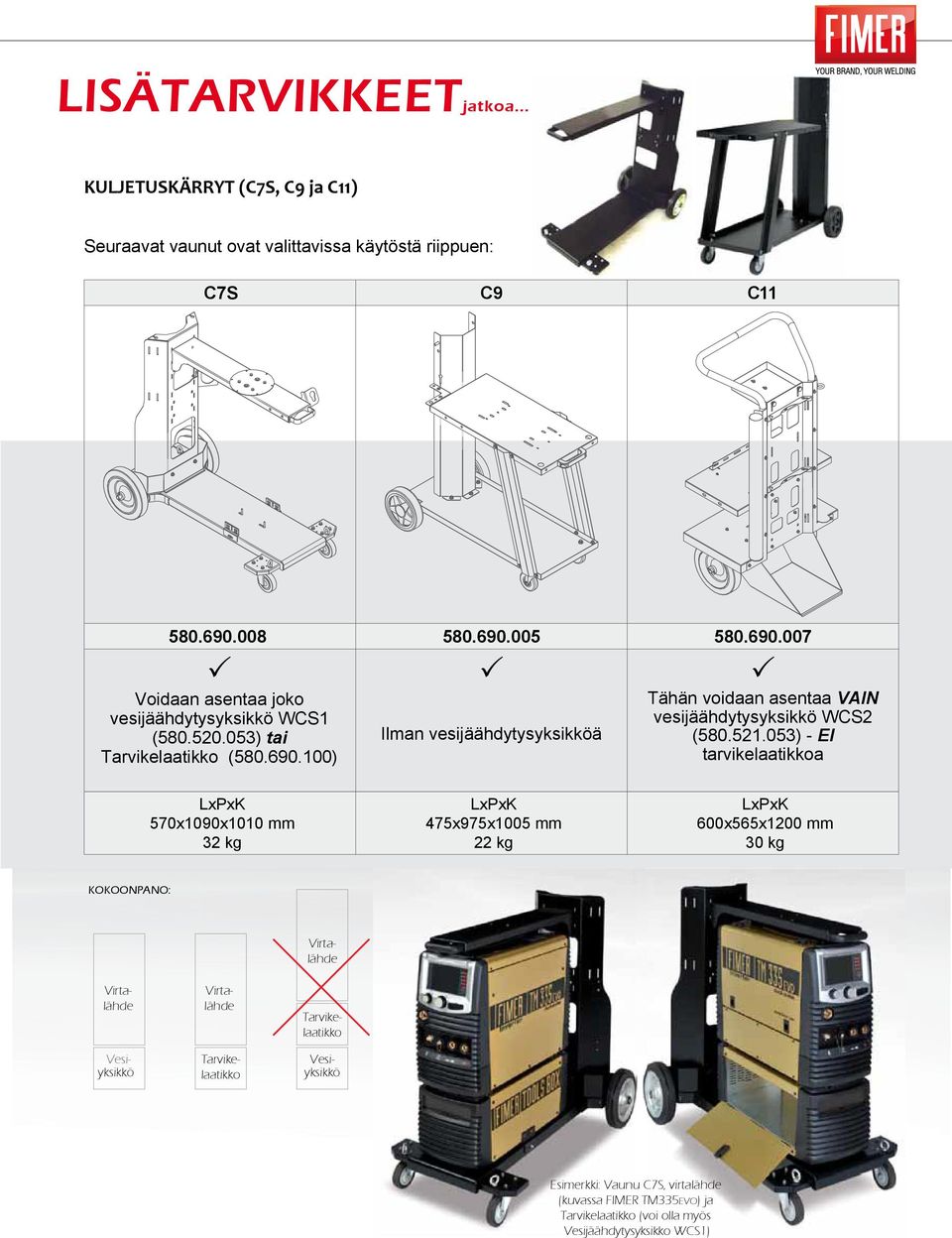

11 LISÄTARVIKKEETjatkoa... KULJETUSKÄRRYT (C7S, C9 ja C11) Seuraavat vaunut ovat valittavissa käytöstä riippuen: C7S C9 C P Voidaan asentaa joko vesijäähdytysyksikkö WCS1 ( ) tai Tarvikelaatikko ( ) P Ilman vesijäähdytysyksikköä P Tähän voidaan asentaa VAIN vesijäähdytysyksikkö WCS2 ( ) - EI tarvikelaatikkoa LxPxK 570x1090x1010 mm 32 kg LxPxK 475x975x1005 mm 22 kg LxPxK 600x565x1200 mm 30 kg KOKOONPANO: Tarvikelaatikko Virtalähde Virtalähde Vesiyksikkö Virtalähde Vesiyksikkö Tarvikelaatikko Esimerkki: Vaunu C7S, virtalähde (kuvassa FIMER TM335EVO) ja Tarvikelaatikko (voi olla myös Vesijäähdytysyksikko WCS1)
