Suuntaventtiilit, sarja E

Transkriptio

1 Suuntaventtiilit, sarja E Pohjalaatta-asenteisia, yksittäis- tai ryhmäasennukseen Koot 10.5, 16 ja 19 mm Tekniset tiedot rakenne luistiventtiili mallit 5/2 ja 5/3 materiaalit runko, luisti ja pohjalaatat alumiinia, ohjausyksiköt muovia, tiivisteet NBR asennus asennus ruuveilla pohjalaatalle liitännät - käyttölämpötila 0-60 C (koko 10.5 : 0-50 C) sumuvoiteluaine ei vaadi käytönaikaista voitelua* Pneumaattiset tiedot käyttöpaine P. max 7 bar** nimellispaine 6 bar nimellisvirtaus Qn (katso taulukot) väliaine suodatettu paineilma ( 5 µ tai tarkempi) Sähköiset tiedot jännite katso tilausavain jännitetoleranssi ± 10% tehontarve 1W DC - 2W DC ja 1,8 VA eristysluokka luokka F suojausluokka IP 54 (DIN pistokkeella IP 65) * Jos lisävoitelua käytetään, suosittelemme käytettäväksi ISO VG32 mukaista öljyä. Voitelua ei saa milloinkaan keskeyttää. ** Monostabiileissa malleissa käytettäessä erillistä ohjauspaineen syöttöä, ei ohjauspaine saa koskaan olla pienempi kuin venttiilin syöttöpaine. Sarjan E venttiileissä yhdistyvät pieni koko ja suuret virtausarvot. Tilausavain pohjalaatta-asenteisille sarjan E venttiileille Venttiileitä valmistetaan 3 eri kokoa ja ne soveltuvat ryhmäasennukseen pohjalaatoille. Pohjalaatat on valmistettu erikoisesta alumiiniprofiilista, joka mahdollistaa yhdistetyt paineensyötön sekä poistot että myös yhdistetyt pilotti-ilman poistot. Jännitteen syöttöön venttiileille on pohjalaattaan kiinnitettävissä valmiiksi johdotettu moninapainen liitin (D-Sub). Erinomaisen koko/virtaus-suhteensa ansiosta voidaan venttiilisarjaa E pitää markkinoiden parhaana. Äänenvaimentimeksi suositellaan mallia Pistokkeena käytetään mallia 125 muissa paitsi kokoluokassa 10.5 mm, jolle sopii malli 121. Sarja E Malli *2 =5/2 (paineensyöttö poistoaukoista) 5 =5/2 6 =5/3-keskias. suljettu 7 =5/3-keskias. avoin 8 =5/3-paineistettu keskias. Koko 2 = koko = koko 16 5 = koko 19 E P 5 3 Käyttöjännite * 1 = 6V DC * 2 = 12V DC 3 = 24V DC * 4 = 48V DC * 6 = 110V DC * L = 12V 50/60 Hz * B = 24V 50/60Hz * C = 48V 50/60 Hz * D = 110V 50/60Hz * erikoistilauksesta Kelan mitat 1 = 10x10 5 = 15x15 Lähtöliitännät 0 = pohjalaatassa Pilottiventtiili K = sarja K (10x10) P = sarja P (15x15) Ohjaus 11 = sähköpneumaattinen, bistabiili 16 = sähköpneumaattinen, monostabiili 33 = bistabiili, pneumaattinen ohjaus Ø 3 mm 36 = monostabiili, pneumaattinen ohjaus Ø 3 mm * C33 = bistabiili, pneumaattinen ohjaus Ø 4 mm * C36 = bistabiili, pneumaattinen ohjaus Ø 4 mm * 311 = sähköpneumaattinen, bistabiili, ohjaus pohjalaatassa * 316 = sähköpneumaattinen, monostabiili, ohjaus pohjalaatassa * 333 = bistabiili, pneumaattinen ohjaus pohjalaatassa * 336 = monostabiili, pneumaattinen ohjaus pohjalaatassa Ohjausyksikkö 10 = 10x10 (koko 10.5) 15 = 15x15 (koot 16 ja 19) * erikoistilauksesta

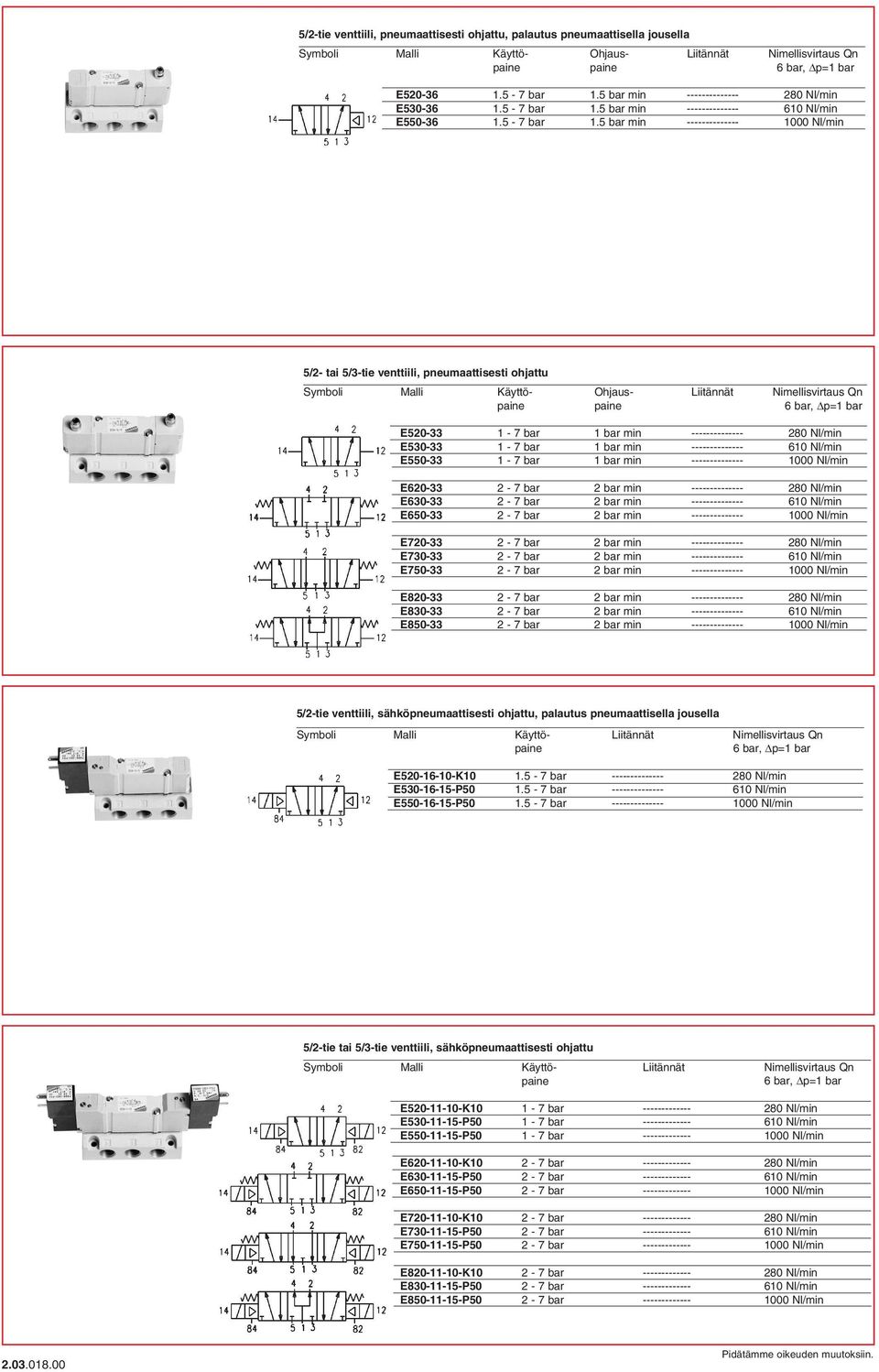

2 5/2-tie venttiili, pneumaattisesti ohjattu, palautus pneumaattisella jousella Symboli Malli Käyttöpaine Ohjauspaine Liitännät Nimellisvirtaus Qn 6 bar, p=1 bar E bar 1.5 bar min Nl/min E bar 1.5 bar min Nl/min E bar 1.5 bar min Nl/min 5/2- tai 5/3-tie venttiili, pneumaattisesti ohjattu Symboli Malli Käyttöpaine Ohjauspaine Liitännät Nimellisvirtaus Qn 6 bar, p=1 bar E bar 1 bar min Nl/min E bar 1 bar min Nl/min E bar 1 bar min Nl/min E bar 2 bar min Nl/min E bar 2 bar min Nl/min E bar 2 bar min Nl/min E bar 2 bar min Nl/min E bar 2 bar min Nl/min E bar 2 bar min Nl/min E bar 2 bar min Nl/min E bar 2 bar min Nl/min E bar 2 bar min Nl/min 5/2-tie venttiili, sähköpneumaattisesti ohjattu, palautus pneumaattisella jousella Symboli Malli Käyttöpaine Liitännät Nimellisvirtaus Qn 6 bar, p=1 bar E K bar Nl/min E P bar Nl/min E P bar Nl/min 5/2-tie tai 5/3-tie venttiili, sähköpneumaattisesti ohjattu Symboli Malli Käyttöpaine Liitännät Nimellisvirtaus Qn 6 bar, p=1 bar E K bar Nl/min E P bar Nl/min E P bar Nl/min E K bar Nl/min E P bar Nl/min E P bar Nl/min E K bar Nl/min E P bar Nl/min E P bar Nl/min E K bar Nl/min E P bar Nl/min E P bar Nl/min

3 Ilmaohjattu venttiili, monostabiili - koko 10.5 Malli E Pneumaattisesti ohjattu venttiili, Minimi ohjauspaine 1.5 bar. M2x28 UNI 7687 malli E #= Ohjausliitännällä Ø4, mitta 59,5 on korvattava arvolla 65,2. Huom! Ohjauspaine ei saa koskaan olla pienempi kuin käyttöpaine. Ilmaohjattu venttiili, bistabiili - koko 10.5 Malli E Pneumaattisesti ohjattu venttiili. Minimi ohjauspaine 1 bar. M2x28 UNI 7687 malli E #= Ohjausliitännällä Ø4, mitta 59,5 on korvattava arvolla 65,

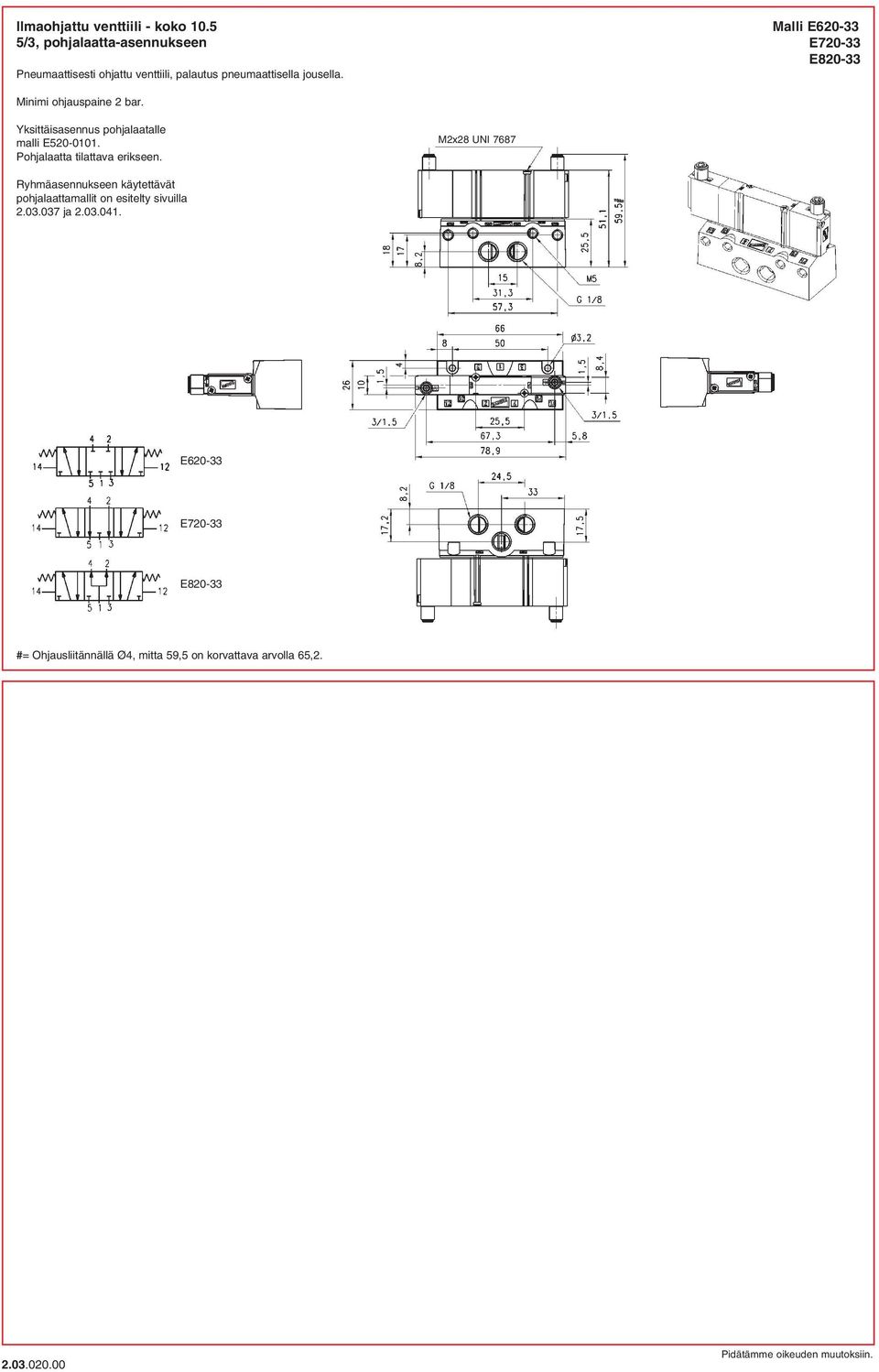

4 llmaohjattu venttiili - koko /3, pohjalaatta-asennukseen Pneumaattisesti ohjattu venttiili, Malli E E E Minimi ohjauspaine 2 bar. malli E M2x28 UNI 7687 E E E #= Ohjausliitännällä Ø4, mitta 59,5 on korvattava arvolla 65,

5 Ilmaohjattu venttiili, monostabiili - koko 16 Malli E Pneumaattisesti ohjattu venttiili, Minimi ohjauspaine 1.5 bar. malli E #= Ohjausliitännällä Ø4, mitta 63,3 on korvattava arvolla 67,3. Huom! Ohjauspaine ei saa koskaan olla pienempi kuin käyttöpaine. Ilmaohjattu venttiili, bistabiili - koko 16 Malli E Pneumaattisesti ohjattu venttiili. Minimi ohjauspaine 1 bar. malli E #= Ohjausliitännällä Ø4, mitta 63,3 on korvattava arvolla 67,

6 llmaohjattu venttiili - koko 16 5/3, pohjalaatta-asennukseen Pneumaattisesti ohjattu venttiili, Malli E E E Minimi ohjauspaine 2 bar. malli E E E E #= Ohjausliitännällä Ø4, mitta 63,3 on korvattava arvolla 67,

7 Ilmaohjattu venttiili, monostabiili - koko 19 Malli E Pneumaattisesti ohjattu venttiili, Minimi ohjauspaine 1.5 bar. malli E M3x40UNI ja #= Ohjausliitännällä Ø4, mitta 74,3 on korvattava arvolla 78,3. Huom! Ohjauspaine ei saa koskaan olla pienempi kuin käyttöpaine. Ilmaohjattu venttiili, bistabiili - koko 19 Malli E Pneumaattisesti ohjattu venttiili. Minimi ohjauspaine 1 bar. malli E M3x40UNI ja #= Ohjausliitännällä Ø4, mitta 74,3 on korvattava arvolla 78,

8 llmaohjattu venttiili - koko 19 5/3, pohjalaatta-asennukseen Pneumaattisesti ohjattu venttiili, Malli E E E Minimi ohjauspaine 2 bar. malli E ja M3x40UNI 7687 E E E #= Ohjausliitännällä Ø4, mitta 74,3 on korvattava arvolla 78,

9 Sähköohjattu venttiili, monostabiili - koko 10.5 Malli E K10 Minimikäyttöpaine 1.5 bar. malli E Suuntaventtiilin käsiohjaus 2 Pilottiventtiilin käsiohjaus Huom! Käytettäessä ulkoista ohjauspaineen syöttöä, ei ohjauspaine saa koskaan olla pienempi kuin venttiilin käyttöpaine. Sähköohjattu venttiili, bistabiili - koko 10.5 Malli E K10 Minimikäyttöpaine 1 bar. malli E Suuntaventtiilin käsiohjaus Pilottiventtiilin käsiohjaus

10 Sähköohjattu venttiili - koko /3, pohjalaatta-asennukseen Malli E K10 E K10 E K10 Minimikäyttöpaine 2 bar. malli E E K10 E K10 E K Suuntaventtiilin käsiohjaus Pilottiventtiilin käsiohjaus

11 Sähköohjattu venttiili, monostabiili - koko 16 Malli E P50 Minimikäyttöpaine 1.5 bar. malli E Suuntaventtiilin käsiohjaus 2 Pilottiventtiilin käsiohjaus Huom! Käytettäessä ulkoista ohjauspaineen syöttöä, ei ohjauspaine saa koskaan olla pienempi kuin venttiilin käyttöpaine. Sähköohjattu venttiili, bistabiili - koko 16 Malli E P50 Minimikäyttöpaine 1 bar. malli E Suuntaventtiilin käsiohjaus Pilottiventtiilin käsiohjaus

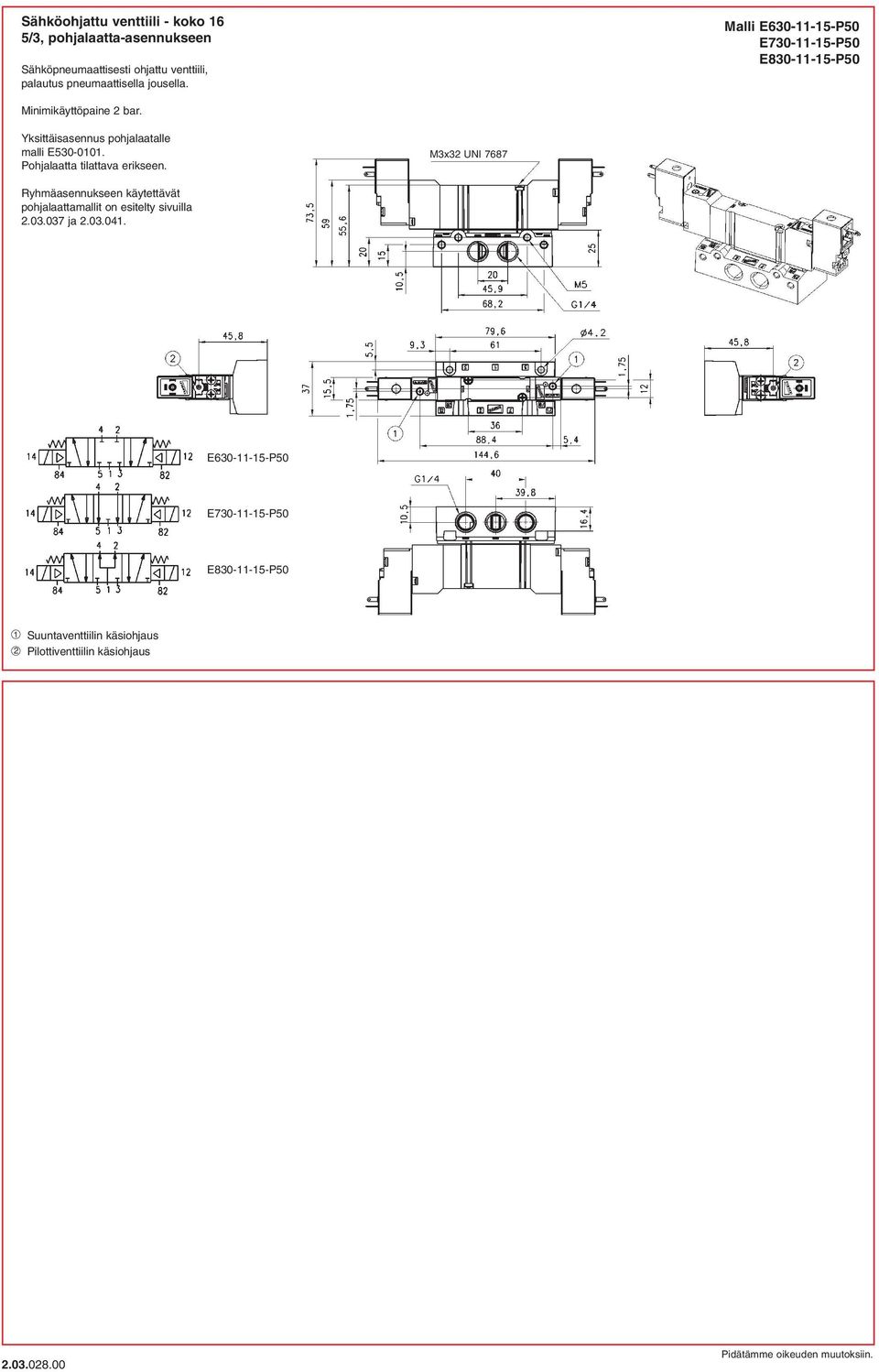

12 Sähköohjattu venttiili - koko 16 5/3, pohjalaatta-asennukseen Malli E P50 E P50 E P50 Minimikäyttöpaine 2 bar. malli E E P50 E P50 E P Suuntaventtiilin käsiohjaus Pilottiventtiilin käsiohjaus

13 Sähköohjattu venttiili, monostabiili - koko 19 Malli E P50 Minimikäyttöpaine 1.5 bar. M3x40 UNI 7687 malli E ja Suuntaventtiilin käsiohjaus 2 Pilottiventtiilin käsiohjaus Huom! Käytettäessä ulkoista ohjauspaineen syöttöä, ei ohjauspaine saa koskaan olla pienempi kuin venttiilin käyttöpaine. Sähköohjattu venttiili, bistabiili - koko 19 Malli E P50 Minimikäyttöpaine 1 bar. M3x40 UNI 7687 malli E ja Suuntaventtiilin käsiohjaus Pilottiventtiilin käsiohjaus

14 Sähköohjattu venttiili - koko 19 5/3, pohjalaatta-asennukseen Malli E P50 E P50 E P50 Minimikäyttöpaine 2 bar. malli E M3x40 UNI ja E P50 E P50 E P Suuntaventtiilin käsiohjaus Pilottiventtiilin käsiohjaus

15 Kokoonpano ja varaosat pohjalaatta-asenteiselle venttiilille - koko 10.5 No Malli Tuote 1 E521/18C 5/2-luisti täydellisenä tiivisteineen, ohjaimineen ja rasvoineen 2 E621/18C 5/3-keskiasento suljettu-luisti täydellisenä tiivisteineen, ohjaimineen ja rasvoineen 3 E721/18C 5/3-keskiasento avoin-luisti täydellisenä tiivisteineen, ohjaimineen ja rasvoineen 4 E821/18C 5/3-keskiasento paineistettu-luisti täydellisenä tiivisteineen, ohjaimineen ja rasvoineen 5 K K1* 10 x 10 pilottiventtiili (valitse jännite*), täydellisenä tiivisteineen ja ruuveineen Kokoonpano ja varaosat pohjalaatta-asenteiselle venttiilille - koko 16 No Malli Tuote 1 E531/18C 5/2-luisti täydellisenä tiivisteineen, ohjaimineen ja rasvoineen 2 E631/18C 5/3-keskiasento suljettu-luisti täydellisenä tiivisteineen, ohjaimineen ja rasvoineen 3 E731/18C 5/3-keskiasento avoin-luisti täydellisenä tiivisteineen, ohjaimineen ja rasvoineen 4 E831/18C 5/3-keskiasento paineistettu-luisti täydellisenä tiivisteineen, ohjaimineen ja rasvoineen 5 P P5* 15 x 15 pilottiventtiili (valitse jännite*), täydellisenä tiivisteineen ja ruuveineen

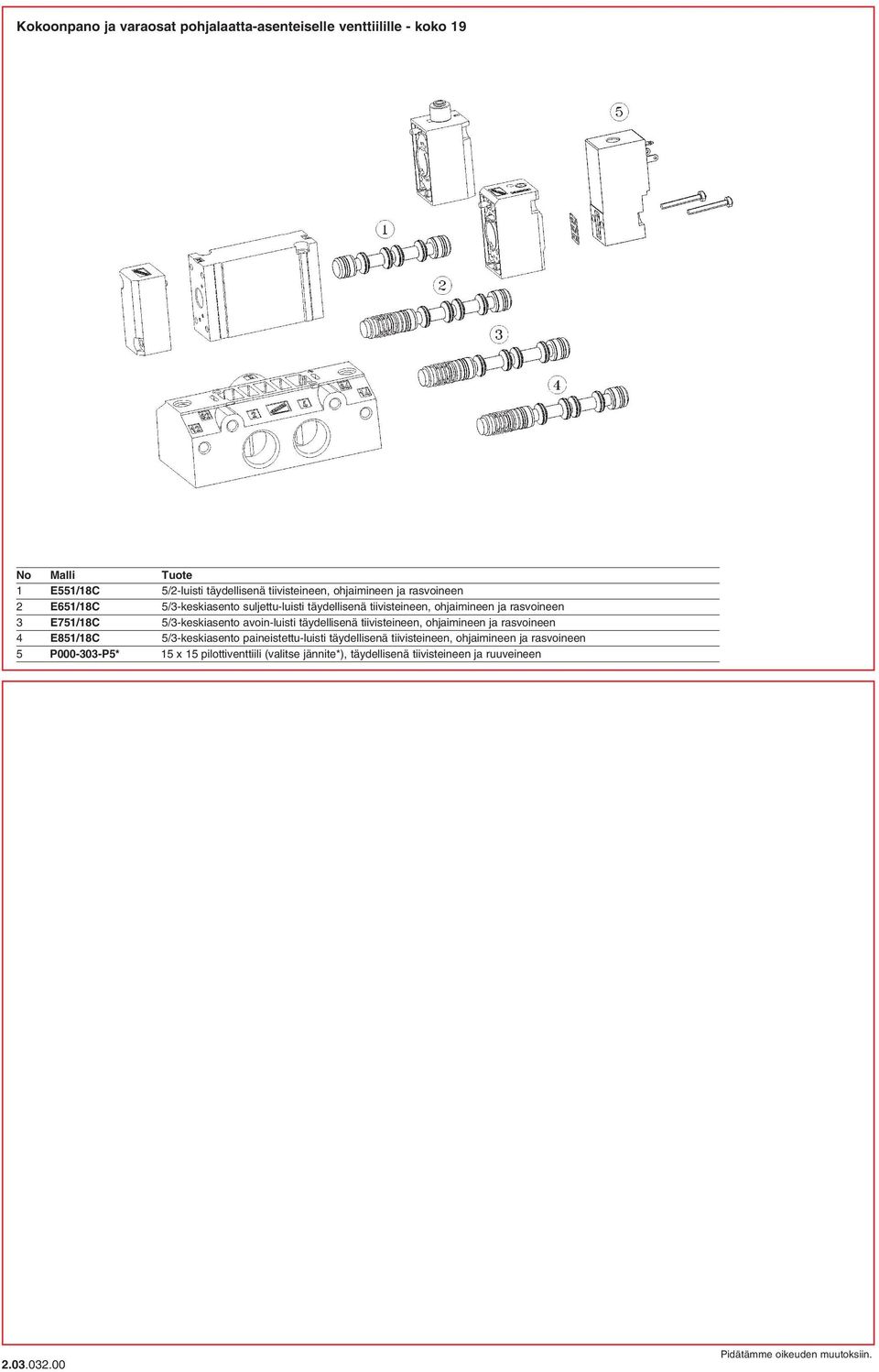

16 Kokoonpano ja varaosat pohjalaatta-asenteiselle venttiilille - koko 19 No Malli Tuote 1 E551/18C 5/2-luisti täydellisenä tiivisteineen, ohjaimineen ja rasvoineen 2 E651/18C 5/3-keskiasento suljettu-luisti täydellisenä tiivisteineen, ohjaimineen ja rasvoineen 3 E751/18C 5/3-keskiasento avoin-luisti täydellisenä tiivisteineen, ohjaimineen ja rasvoineen 4 E851/18C 5/3-keskiasento paineistettu-luisti täydellisenä tiivisteineen, ohjaimineen ja rasvoineen 5 P P5* 15 x 15 pilottiventtiili (valitse jännite*), täydellisenä tiivisteineen ja ruuveineen
