MD-1 ASENNUSOHJE. 20 ma virtasilmukka / RS-232 muunnin

Transkriptio

1 Labkotec Oy Myllyhaantie PIRKKALA Vaihde: Fax: Sähköposti: info@labkotec.fi Internet: 1/5 20 ma virtasilmukka / RS-232 muunnin ASENNUSOHJE Copyright Labkotec Oy, 2010 Varaamme oikeudet muutoksiin

2 SISÄLLYSLUETTELO 1. YLEISTÄ TEKNISET TIEDOT ASENNUS JA SÄHKÖISET LIITYNNÄT RAKENNE LIITYNNÄT ASENNUKSESSA HUOMIOITAVA KAAPELOINTI LPS-1 TEHONSYÖTTÖ- JA RAJOITINYKSIKÖN JA :N VÄLINEN KAAPELOINTI KAAPELOINTI RS-232 JÄRJESTELMÄÄN KORJAUS- JA HUOLTOTOIMENPITEET... 4 LIITE 1. KYTKENTÄOHJE... 5 Copyright Labkotec Oy, /5 Varaamme oikeudet muutoksiin

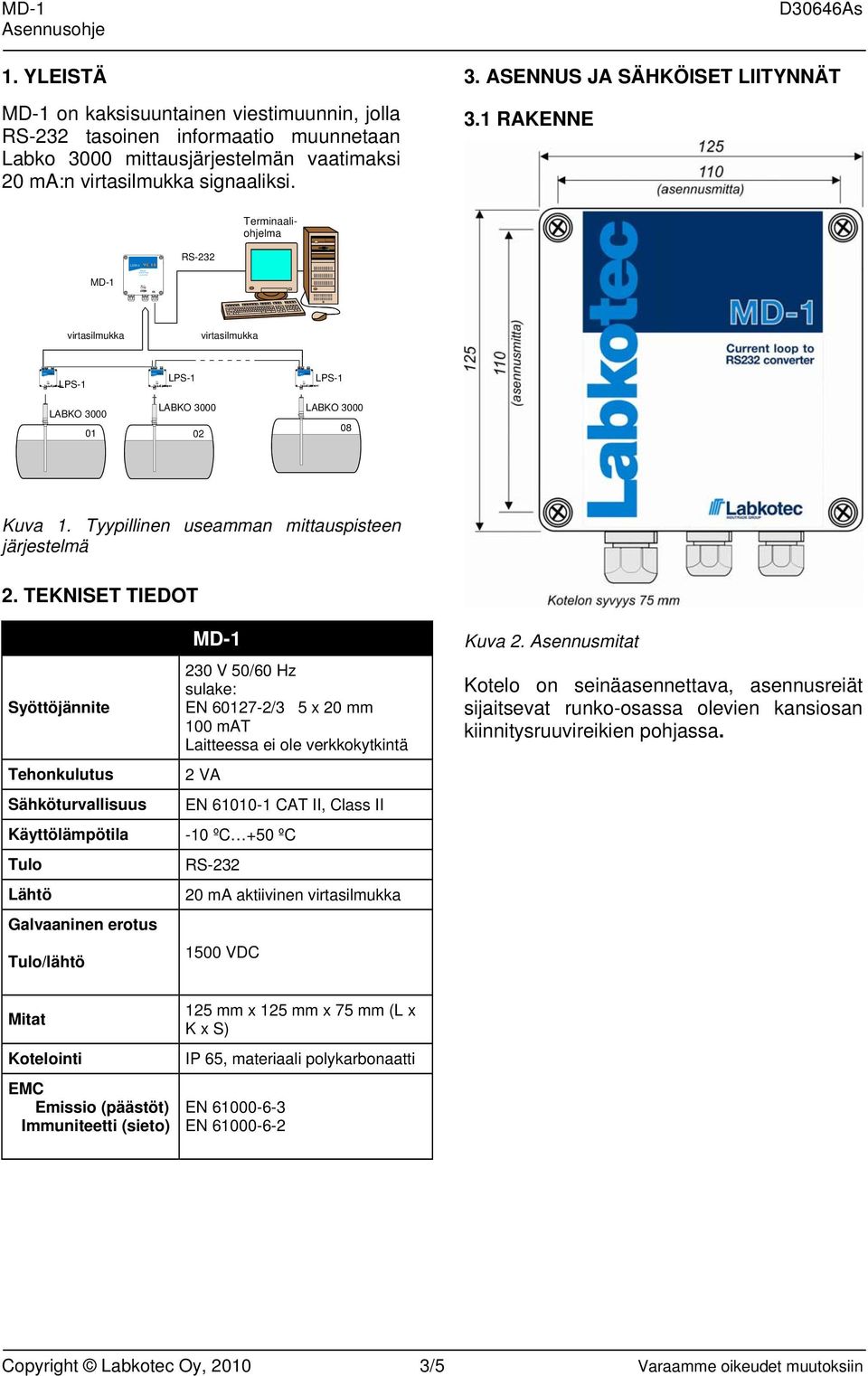

3 Labko II (1) G [EEx ia] II C RS-232 / current loop converter Labko II (1) G [EEx ia] II C Labko II (1) G [EEx ia] II C 1. YLEISTÄ on kaksisuuntainen viestimuunnin, jolla RS-232 tasoinen informaatio muunnetaan Labko 3000 mittausjärjestelmän vaatimaksi 20 ma:n virtasilmukka signaaliksi. 3. ASENNUS JA SÄHKÖISET LIITYNNÄT 3.1 RAKENNE Terminaaliohjelma Labko RS-232 virtasilmukka virtasilmukka LPS-1 LPS-1 LPS-1 LABKO 3000 LABKO 3000 LABKO Kuva 1. Tyypillinen useamman mittauspisteen järjestelmä 2. TEKNISET TIEDOT Syöttöjännite Tehonkulutus Sähköturvallisuus 230 V 50/60 Hz sulake: EN /3 5 x 20 mm 100 mat Laitteessa ei ole verkkokytkintä 2 VA EN CAT II, Class II Käyttölämpötila -10 ºC +50 ºC Tulo Lähtö Galvaaninen erotus Tulo/lähtö RS ma aktiivinen virtasilmukka 1500 VDC Kuva 2. Asennusmitat Kotelo on seinäasennettava, asennusreiät sijaitsevat runko-osassa olevien kansiosan kiinnitysruuvireikien pohjassa. Mitat Kotelointi EMC Emissio (päästöt) Immuniteetti (sieto) 125 mm x 125 mm x 75 mm (L x K x S) IP 65, materiaali polykarbonaatti EN EN Copyright Labkotec Oy, /5 Varaamme oikeudet muutoksiin

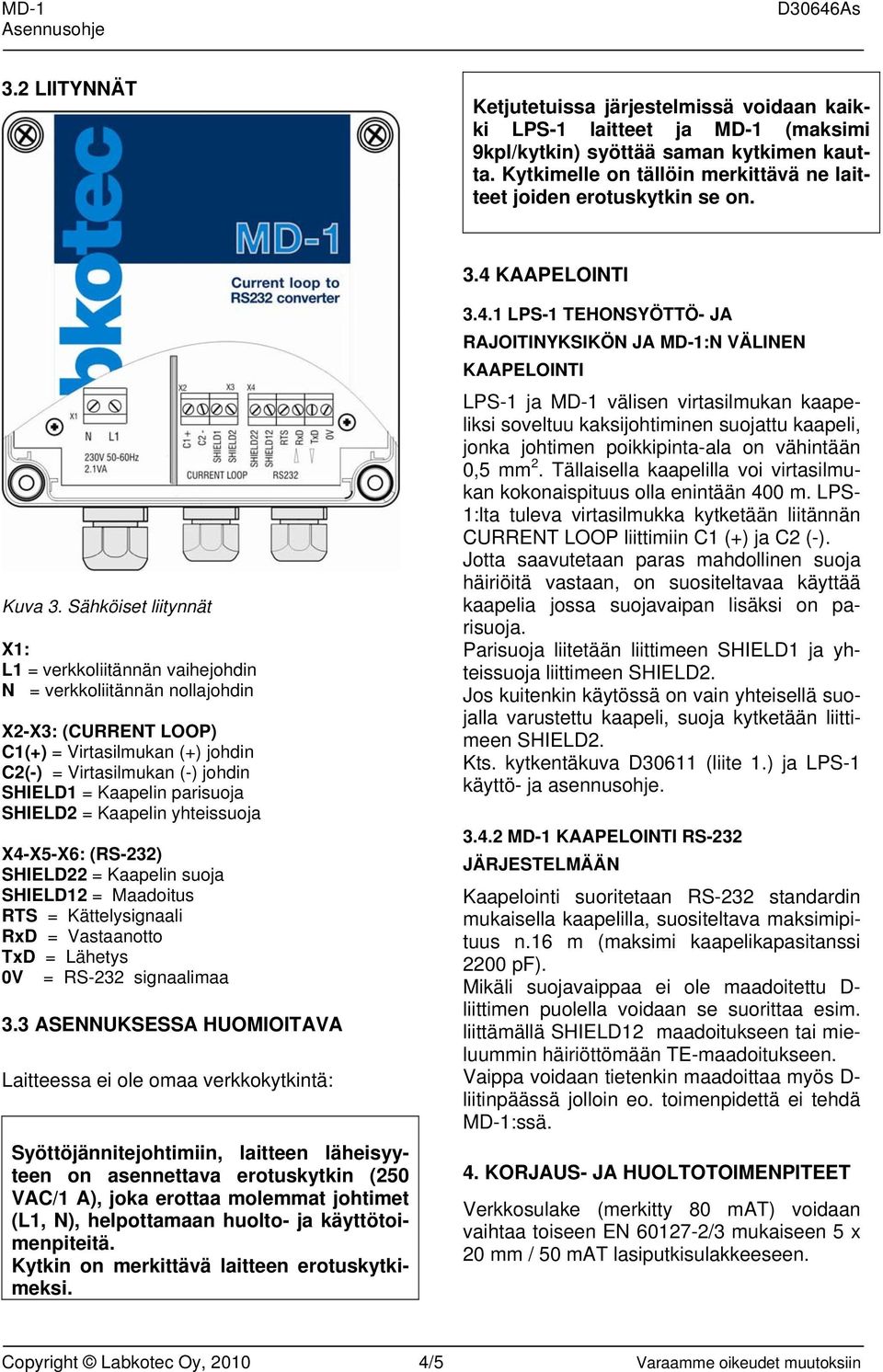

4 3.2 LIITYNNÄT Ketjutetuissa järjestelmissä voidaan kaikki LPS-1 laitteet ja (maksimi 9kpl/kytkin) syöttää saman kytkimen kautta. Kytkimelle on tällöin merkittävä ne laitteet joiden erotuskytkin se on. 3.4 KAAPELOINTI Kuva 3. Sähköiset liitynnät X1: L1 = verkkoliitännän vaihejohdin N = verkkoliitännän nollajohdin X2-X3: (CURRENT LOOP) C1(+) = Virtasilmukan (+) johdin C2(-) = Virtasilmukan (-) johdin SHIELD1 = Kaapelin parisuoja SHIELD2 = Kaapelin yhteissuoja X4-X5-X6: (RS-232) SHIELD22 = Kaapelin suoja SHIELD12 = Maadoitus RTS = Kättelysignaali RxD = Vastaanotto TxD = Lähetys 0V = RS-232 signaalimaa 3.3 ASENNUKSESSA HUOMIOITAVA Laitteessa ei ole omaa verkkokytkintä: Syöttöjännitejohtimiin, laitteen läheisyyteen on asennettava erotuskytkin (250 VAC/1 A), joka erottaa molemmat johtimet (L1, N), helpottamaan huolto- ja käyttötoimenpiteitä. Kytkin on merkittävä laitteen erotuskytkimeksi LPS-1 TEHONSYÖTTÖ- JA RAJOITINYKSIKÖN JA :N VÄLINEN KAAPELOINTI LPS-1 ja välisen virtasilmukan kaapeliksi soveltuu kaksijohtiminen suojattu kaapeli, jonka johtimen poikkipinta-ala on vähintään 0,5 mm 2. Tällaisella kaapelilla voi virtasilmukan kokonaispituus olla enintään 400 m. LPS- 1:lta tuleva virtasilmukka kytketään liitännän CURRENT LOOP liittimiin C1 (+) ja C2 (-). Jotta saavutetaan paras mahdollinen suoja häiriöitä vastaan, on suositeltavaa käyttää kaapelia jossa suojavaipan lisäksi on parisuoja. Parisuoja liitetään liittimeen SHIELD1 ja yhteissuoja liittimeen SHIELD2. Jos kuitenkin käytössä on vain yhteisellä suojalla varustettu kaapeli, suoja kytketään liittimeen SHIELD2. Kts. kytkentäkuva D30611 (liite 1.) ja LPS-1 käyttö- ja asennusohje KAAPELOINTI RS-232 JÄRJESTELMÄÄN Kaapelointi suoritetaan RS-232 standardin mukaisella kaapelilla, suositeltava maksimipituus n.16 m (maksimi kaapelikapasitanssi 2200 pf). Mikäli suojavaippaa ei ole maadoitettu D- liittimen puolella voidaan se suorittaa esim. liittämällä SHIELD12 maadoitukseen tai mieluummin häiriöttömään TE-maadoitukseen. Vaippa voidaan tietenkin maadoittaa myös D- liitinpäässä jolloin eo. toimenpidettä ei tehdä :ssä. 4. KORJAUS- JA HUOLTOTOIMENPITEET Verkkosulake (merkitty 80 mat) voidaan vaihtaa toiseen EN /3 mukaiseen 5 x 20 mm / 50 mat lasiputkisulakkeeseen. Copyright Labkotec Oy, /5 Varaamme oikeudet muutoksiin

5 LIITE 1. Kytkentäohje: Labko 3000, LPS-1 ja Copyright Labkotec Oy, /5 Varaamme oikeudet muutoksiin
