1 LED-LAAJASÄTEILIJÄ I-VALO DORA

2 LED-YLEISVALAISIN TEOLLISUUDEN KOHTEISIIN DORA & DORA+ PARHAIMMILLAAN 145 lm/w Valonlähde MID-Power LED I-VALO TAKAA Vaihdettava LED-moduuli Kyllä (I-Valon valtuuttaman tahon toimesta) VALAISIMEN SUORITUSARVOT Ta-luokka -40 C... +C (vaihtelee valaisintyypeittäin) MAINITULLA TA-LÄMPÖTILA-ALUEELLA Ottoteho 35 W, 65 W, 122 W tai 162 W Värilämpötila 4000 K (neutraali valkoinen) Valovirta lm lm (vaihtelee valaisintyypeittäin. Ks. taulukko myöhempänä) Valaisimen valotehokkuus Parhaimmillaan jopa 145 lm/w Kotelointiluokka IP64 Suojausluokka I Kupumateriaali Akryyli (PMMA), polykarbonaatti (PC) tai karkaistu tasolasi Valonjaot Keskileveä (M) ja leveä (X) Liintäntä Pistotulppajohto 1,5 m (ON/OFF-versio) tai johto 4,0 m (DALI-versio) Ohjaus ON/OFF tai DALI Taajuus 0/50/60 Hz Käyttöjännitealue Vac, Vdc Tehokerroin >0,95 Paino Dora 3,5 kg ja Dora+ ~ 7 kg 2 L70/B50 Ta C IP K D LED hrs Ra80 3 SDCM V RAL 7047

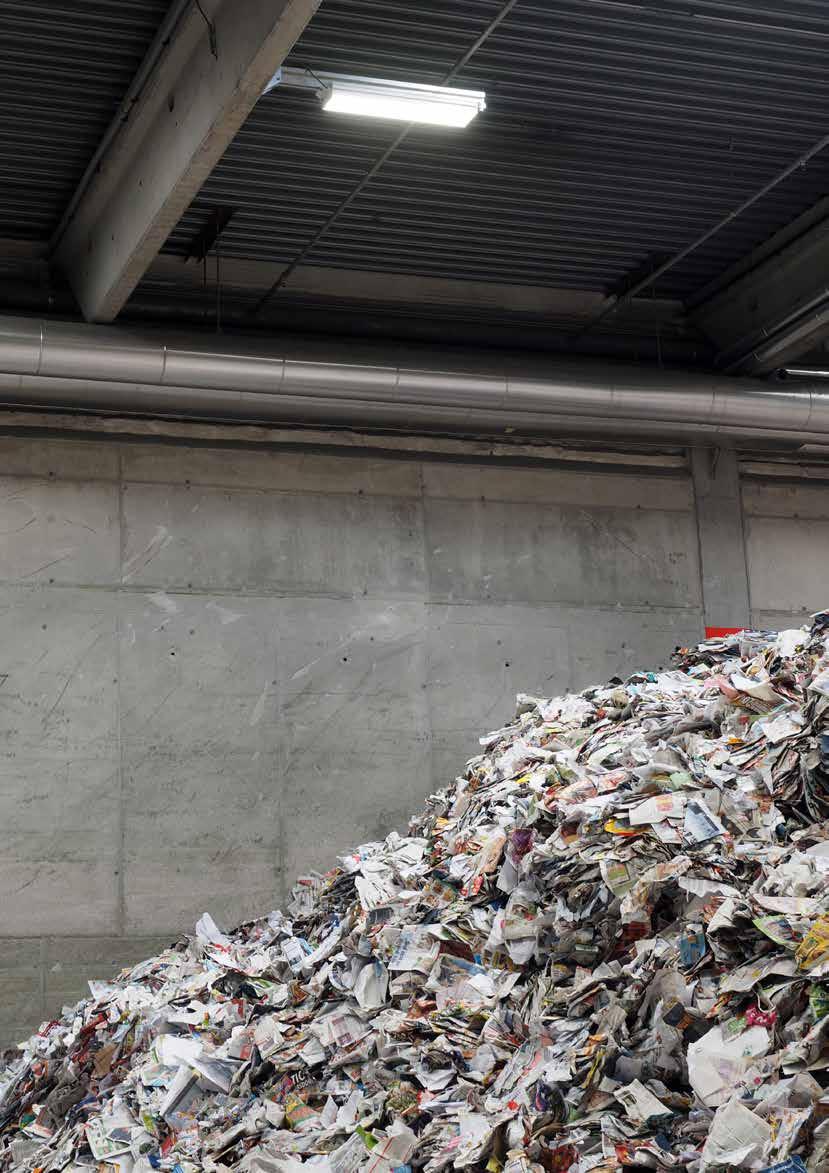

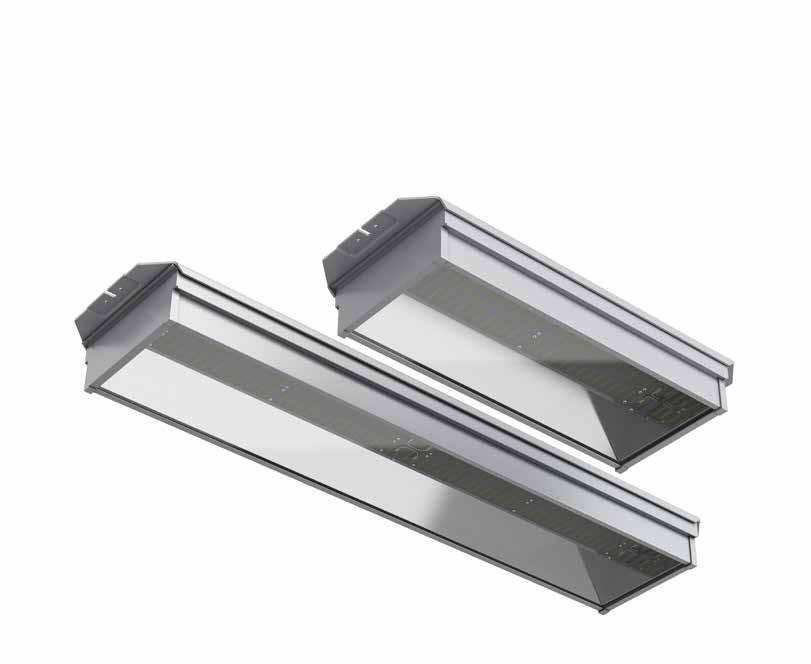

3 Matalien ja keskikorkeiden tilojen LED-valaisin I-VALO DORA on uusi laadukas valaisinperhe teollisuuden yleisvalaistukseen. Valaisinta voidaan käyttää samankaltaisissa kohteissa kuin perinteisiä purkauslampulla varustettuja laajasäteilijöitä ja loistevalaisimia. DORA-valaisinperheeseen kuuluu eri mittaisia valaisinrunkoja; lyhyitä malleja saa joko yhdellä tai kahdella valokoneella, kun taas pidempiä valaisinrunkoja saa kahdella tai neljällä valokoneella varustettuna, ks. mittapiirrustukset s. 8. 3

4 Tehokas häikäisynestokalvo Valaisinta saa myös laadukkaalla häikäisynestokalvolla varustettuna. Sulkulasi on tällöin suojattu kalvolla, joka estää ikävän kiusahäikäisyn. Kalvolla varutetun valaisimen valonjako on leveä (X). 4

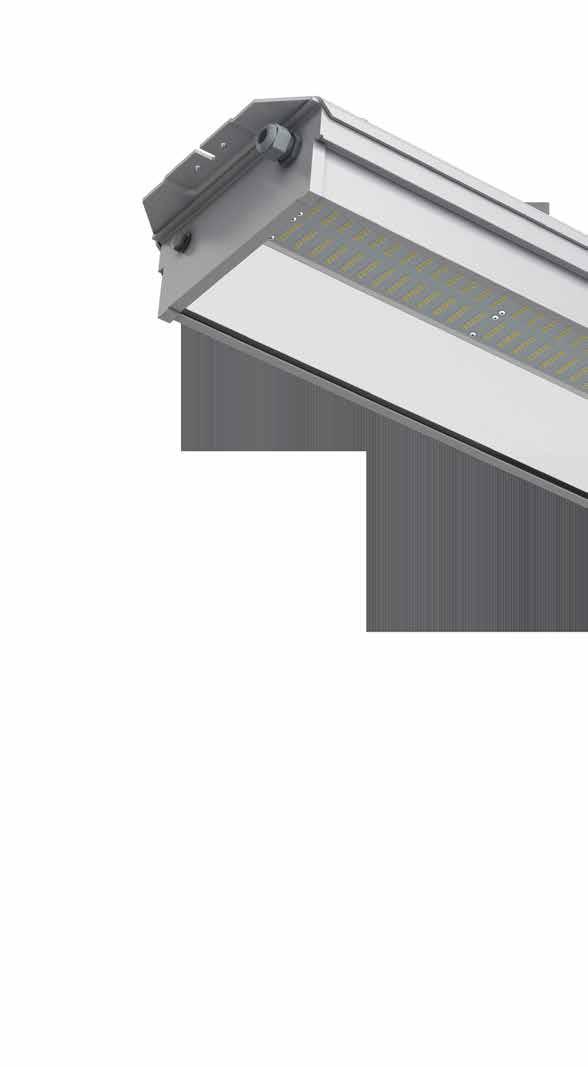

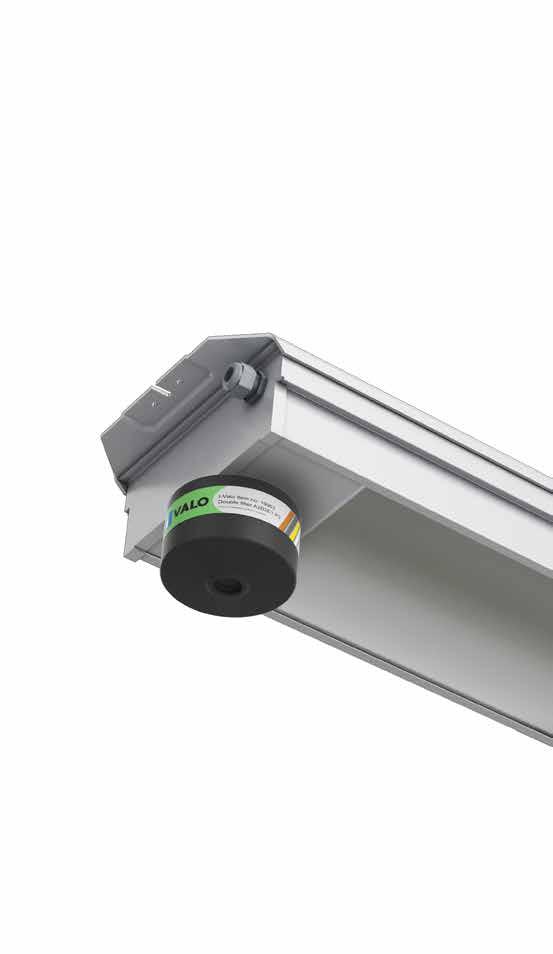

5 Mekaaninen kestävyys > valaisimen runko on jämerää polyesteripinnoitettua alumiinia > hyvä korroosionkestävyys Monipuoliset sulkulasivaihtoehdot > polykarbonaatti, akryyli, karkaistu lasi > voidaan valita asennuskohteen vaatimusten mukaisesti tilassa parhaiten toimiva materiaali Varustettu vaihdettavalla suodattimella > valaisimen sisäosat pysyvät puhtaina > suojaa herkkiä LED-siruja > varmistaa valaisimen pitkän eliniän > valittavissa useita eri suodatinvaihtoehtoja asennusolosuhteiden mukaan DORA & DORA+ sis. GORE-suodattimen Ei jäähdytyselementtiä (heat sink) > helpottaa valaisimen puhdistamista Häikäisynestokalvo > estää kiusahäikäisyn > antaa tasaisen valonjakauman > hyödyllinen erityisesti matalissa asennuskohteissa Helppo asentaa > monipuolinen kiinnikevalikoima, ks. sivu 11 Kotimaista korkealuokkaista laatua > valaisimet valmistetaan Kanta-Hämeessä > valaisinten kokoonpanossa käytetään ainoastaan parhaita mahdollisia komponentteja > I-Valon valaisinsuunnittelun lähtökohtana on aina saavuttaa erinomainen, tasainen valon laatu DORA Xtra & DORA+ Xtra sis. joko pölysuodattimen, muovikuorisen tai metallikuorisen yhdistelmäsuodattimen I-VALO suodatintekniikka Valaisimet on varustettu I-Valon suodatintekniikalla, joka takaa tuotteille pitkän eliniän. Suodatin puhdistaa sisäänvirtaavan paineentasausilman ja pitää valaisimen sisäosat puhtaana ja suojaa herkkiä LED-siruja. Näin valaisimen valotehokkuus säilyy vaikeimmissakin olosuhteissa. 5

6 DORA & DORA+ TUOTENUMEROT TUOTENRO LIITÄNTÄ OTTO- TEHO Ta-LUOKKA VALONJAKO VALOVIRTA OHJAUS HÄIKÄISYSUOJA DORA (lyhyt malli) DC10-M0400-CB Pistotulppajohto 1,5m 35W -20 C...+C Keskileveä 4200 lm On/off Karkaistu tasolasi DC10-M0400-DJ Johto 4m 35W -20 C...+C Keskileveä 4200 lm DALI Karkaistu tasolasi DC10-M3400-CB Pistotulppajohto 1,5m 35W -20 C...+C Keskileveä 4400 lm On/off Akryyli DC10-M3400-DJ Johto 4m 35W -20 C...+C Keskileveä 4400 lm DALI Akryyli DC10-M4400-CB Pistotulppajohto 1,5m 35W -20 C...+C Keskileveä 4100 lm On/off Polykarbonaatti DC10-M4400-DJ Johto 4m 35W -20 C...+C Keskileveä 4100 lm DALI Polykarbonaatti DC10-X0400-CB Pistotulppajohto 1,5m 35W -20 C...+C Leveä 3800 lm On/off Karkaistu tasolasi / häikäisynestokalvo DC10-X0400-DJ Johto 4m 35W -20 C...+C Leveä 3800 lm DALI Karkaistu tasolasi / häikäisynestokalvo DC10-X3400-CB Pistotulppajohto 1,5m 35W -20 C...+C Leveä 4000 lm On/off Akryyli / häikäisynestokalvo DC10-X3400-DJ Johto 4m 35W -20 C...+C Leveä 4000 lm DALI Akryyli / häikäisynestokalvo DC10-X4400-CB Pistotulppajohto 1,5m 35W -20 C...+C Leveä 3700 lm On/off Polykarbonaatti / häikäisynestokalvo DC10-X4400-DJ Johto 4m 35W -20 C...+C Leveä 3700 lm DALI Polykarbonaatti / häikäisynestokalvo DC20-M0400-CB Pistotulppajohto 1,5m 65W -20 C C Keskileveä 8400 lm On/off Karkaistu tasolasi DC20-M0400-DJ Johto 4m 65W -20 C C Keskileveä 8400 lm DALI Karkaistu tasolasi DC20-M3400-CB Pistotulppajohto 1,5m 65W -20 C C Keskileveä 8800 lm On/off Akryyli DC20-M3400-DJ Johto 4m 65W -20 C C Keskileveä 8800 lm DALI Akryyli DC20-M4400-CB Pistotulppajohto 1,5m 65W -20 C C Keskileveä 8200 lm On/off Polykarbonaatti DC20-M4400-DJ Johto 4m 65W -20 C C Keskileveä 8200 lm DALI Polykarbonaatti DC20-X0400-CB Pistotulppajohto 1,5m 65W -20 C C Leveä 7600 lm On/off Karkaistu tasolasi / häikäisynestokalvo DC20-X0400-DJ Johto 4m 65W -20 C C Leveä 7600 lm DALI Karkaistu tasolasi / häikäisynestokalvo DC20-X3400-CB Pistotulppajohto 1,5m 65W -20 C C Leveä 8000 lm On/off Akryyli / häikäisynestokalvo DC20-X3400-DJ Johto 4m 65W -20 C C Leveä 8000 lm DALI Akryyli / häikäisynestokalvo DC20-X4400-CB Pistotulppajohto 1,5m 65W -20 C C Leveä 7400 lm On/off Polykarbonaatti / häikäisynestokalvo DC20-X4400-DJ Johto 4m 65W -20 C C Leveä 7400 lm DALI Polykarbonaatti / häikäisynestokalvo DORA+ (pitkä malli) DO20-M0400-CB Pistotulppajohto 1,5m 65W -20 C C Keskileveä 8400 lm On/off Karkaistu tasolasi DO20-M0400-DJ Johto 4m 65W -20 C C Keskileveä 8400 lm DALI Karkaistu tasolasi DO20-M3400-CB Pistotulppajohto 1,5m 65W -20 C C Keskileveä 8800 lm On/off Akryyli DO20-M3400-DJ Johto 4m 65W -20 C C Keskileveä 8800 lm DALI Akryyli DO20-M4400-CB Pistotulppajohto 1,5m 65W -20 C C Keskileveä 8200 lm On/off Polykarbonaatti DO20-M4400-DJ Johto 4m 65W -20 C C Keskileveä 8200 lm DALI Polykarbonaatti DO20-X0400-CB Pistotulppajohto 1,5m 65W -20 C C Leveä 7600 lm On/off Karkaistu tasolasi / häikäisynestokalvo DO20-X0400-DJ Johto 4m 65W -20 C C Leveä 7600 lm DALI Karkaistu tasolasi / häikäisynestokalvo DO20-X3400-CB Pistotulppajohto 1,5m 65W -20 C C Leveä 8000 lm On/off Akryyli / häikäisynestokalvo DO20-X3400-DJ Johto 4m 65W -20 C C Leveä 8000 lm DALI Akryyli / häikäisynestokalvo DO20-X4400-CB Pistotulppajohto 1,5m 65W -20 C C Leveä 7400 lm On/off Polykarbonaatti / häikäisynestokalvo DO20-X4400-DJ Johto 4m 65W -20 C C Leveä 7400 lm DALI Polykarbonaatti / häikäisynestokalvo DO40-M0400-CB Pistotulppajohto 1,5m 122W -20 C C Keskileveä lm On/off Karkaistu tasolasi DO40-M0400-DJ Johto 4m 122W -40 C C Keskileveä lm DALI Karkaistu tasolasi DO40-M3400-CB Pistotulppajohto 1,5m 122W -20 C C Keskileveä lm On/off Akryyli DO40-M3400-DJ Johto 4m 122W -40 C C Keskileveä lm DALI Akryyli DO40-M4400-CB Pistotulppajohto 1,5m 122W -20 C C Keskileveä lm On/off Polykarbonaatti DO40-M4400-DJ Johto 4m 122W -40 C C Keskileveä lm DALI Polykarbonaatti DO40-X0400-CB Pistotulppajohto 1,5m 122W -20 C C Leveä lm On/off Karkaistu tasolasi / häikäisynestokalvo DO40-X0400-DJ Johto 4m 122W -40 C C Leveä lm DALI Karkaistu tasolasi / häikäisynestokalvo DO40-X3400-CB Pistotulppajohto 1,5m 122W -20 C C Leveä lm On/off Akryyli / häikäisynestokalvo DO40-X3400-DJ Johto 4m 122W -40 C C Leveä lm DALI Akryyli / häikäisynestokalvo DO40-X4400-CB Pistotulppajohto 1,5m 122W -20 C C Leveä lm On/off Polykarbonaatti / häikäisynestokalvo DO40-X4400-DJ Johto 4m 122W -40 C C Leveä lm DALI Polykarbonaatti / häikäisynestokalvo 6

7 TUOTENRO LIITÄNTÄ OTTO- TEHO Ta-LUOKKA VALONJAKO VALOVIRTA OHJAUS HÄIKÄISYSUOJA DORA+ (pitkä malli) DO41-M0400-DB Pistotulppajohto 1,5m 162W -20 C C Keskileveä lm On/off Karkaistu tasolasi DO41-M0400-DJ Johto 4m 162W -20 C C Keskileveä lm DALI Karkaistu tasolasi DO41-M3400-DB Pistotulppajohto 1,5m 162W -20 C C Keskileveä lm On/off Akryyli DO41-M3400-DJ Johto 4m 162W -20 C C Keskileveä lm DALI Akryyli DO41-M4400-DB Pistotulppajohto 1,5m 162W -20 C C Keskileveä lm On/off Polykarbonaatti DO41-M4400-DJ Johto 4m 162W -20 C C Keskileveä lm DALI Polykarbonaatti DO41-X0400-DB Pistotulppajohto 1,5m 162W -20 C C Leveä lm On/off Karkaistu tasolasi / häikäisynestokalvo DO41-X0400-DJ Johto 4m 162W -20 C C Leveä lm DALI Karkaistu tasolasi / häikäisynestokalvo DO41-X3400-DB Pistotulppajohto 1,5m 162W -20 C C Leveä lm On/off Akryyli / häikäisynestokalvo DO41-X3400-DJ Johto 4m 162W -20 C C Leveä lm DALI Akryyli / häikäisynestokalvo DO41-X4400-DB Pistotulppajohto 1,5m 162W -20 C C Leveä lm On/off Polykarbonaatti / häikäisynestokalvo DO41-X4400-DJ Johto 4m 162W -20 C C Leveä lm DALI Polykarbonaatti / häikäisynestokalvo 7

8 VALAISIMEN MITAT DORA / DORA+ 608/ / DORA XTRA / DORA+ XTRA / / VALONJAKO Dora 35W, Dora+ 65W Dora 65W, Dora+ 122W, 162W Dora 35W, Dora+ 65W Dora 65W, Dora+ 122W, 162W keskileveä valonjako (M) keskileveä valonjako (M) leveä valonjako (X) leveä valonjako (X) 8

9 LED-YLEISVALAISIN TEOLLISUUDEN KOHTEISIIN DORA Xtra & DORA+ Xtra Pölysuodatin Muovikuorinen yhdistelmäsuodatin Metallikuorinen yhdistelmäsuodatin DORA XTRA & DORA+ XTRA TUOTENUMEROT (muovikuorisella yhdistelmäsuodattimella varustettuna) TUOTENRO LIITÄNTÄ OTTO- TEHO Ta-LUOKKA VALONJAKO VALOVIRTA OHJAUS HÄIKÄISYSUOJA DORA Xtra (lyhyt malli) DC10-M0401-CB Pistotulppajohto 1,5m 35W -20 C...+C Keskileveä lm On/off Karkaistu tasolasi DC10-M0401-DJ Johto 4m 35W -20 C...+C Keskileveä lm DALI Karkaistu tasolasi DC10-X0401-CB Pistotulppajohto 1,5m 35W -20 C...+C Leveä lm On/off Karkaistu tasolasi / häikäisynestokalvo DC10-X0401-DJ Johto 4m 35W -20 C...+C Leveä lm DALI Karkaistu tasolasi / häikäisynestokalvo DC20-M0401-CB Pistotulppajohto 1,5m 65W -20 C C Keskileveä lm On/off Karkaistu tasolasi DC20-M0401-DJ Johto 4m 65W -20 C C Keskileveä lm DALI Karkaistu tasolasi DC20-X0401-CB Pistotulppajohto 1,5m 65W -20 C C Leveä lm On/off Karkaistu tasolasi / häikäisynestokalvo DC20-X0401-DJ Johto 4m 65W -20 C C Leveä lm DALI Karkaistu tasolasi / häikäisynestokalvo DORA+ Xtra (pitkä malli) DO20-M0401-CB Pistotulppajohto 1,5m 65W -20 C C Keskileveä lm On/off Karkaistu tasolasi DO20-M0401-DJ Johto 4m 65W -20 C C Keskileveä lm DALI Karkaistu tasolasi DO20-X0401-CB Pistotulppajohto 1,5m 65W -20 C C Leveä lm On/off Karkaistu tasolasi / häikäisynestokalvo DO20-X0401-DJ Johto 4m 65W -20 C C Leveä lm DALI Karkaistu tasolasi / häikäisynestokalvo DO40-M0401-CB Pistotulppajohto 1,5m 122W -20 C C Keskileveä lm On/off Karkaistu tasolasi DO40-M0401-DJ Johto 4m 122W -20 C C Keskileveä lm DALI Karkaistu tasolasi DO40-X0401-CB Pistotulppajohto 1,5m 122W -20 C C Leveä lm On/off Karkaistu tasolasi / häikäisynestokalvo DO40-X0401-DJ Johto 4m 122W -20 C C Leveä lm DALI Karkaistu tasolasi / häikäisynestokalvo DO41-M0401-DB Pistotulppajohto 1,5m 162W -20 C C Keskileveä lm On/off Karkaistu tasolasi DO41-M0401-DJ Johto 4m 162W -20 C C Keskileveä lm DALI Karkaistu tasolasi DO41-X0401-DB Pistotulppajohto 1,5m 162W -20 C C Leveä lm On/off Karkaistu tasolasi / häikäisynestokalvo DO41-X0401-DJ Johto 4m 162W -20 C C Leveä lm DALI Karkaistu tasolasi / häikäisynestokalvo Valikoimaan kuuluu ym. tuotenumeroiden lisäksi myös lukuisia muita vaihtoehtoja. Lisätietoja: L70/B50 Ta C IP K D LED hrs Ra80 3 SDCM V RAL

10 10

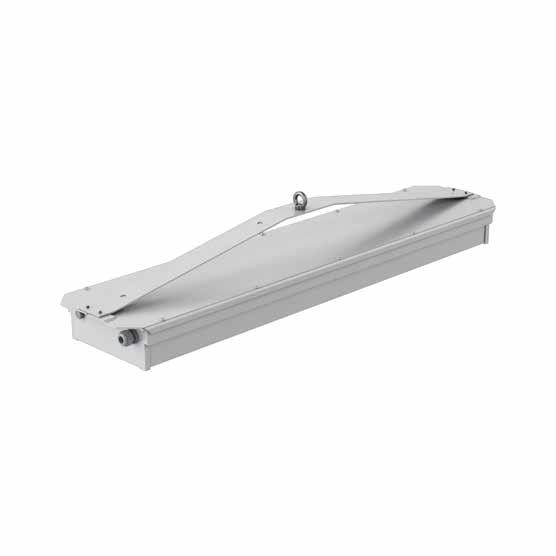

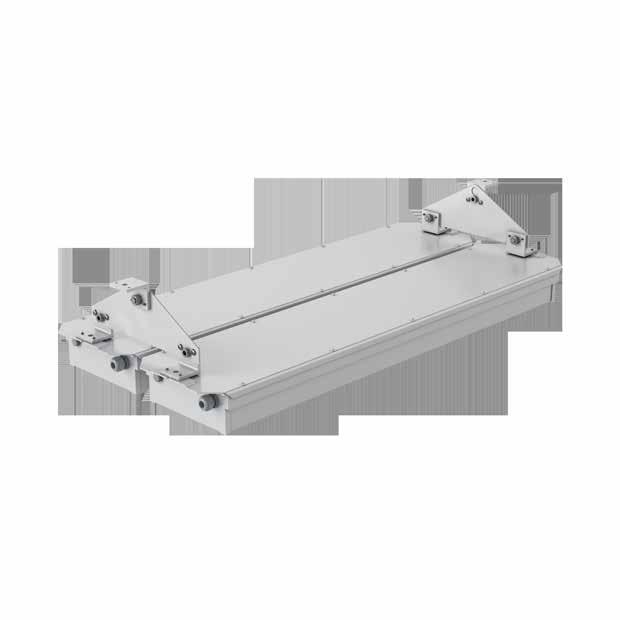

11 MONIPUOLISET ASENNUSMAHDOLLISUUDET DORA-kiinnikkeet D100 - DORA RIPUSTUSKIINNIKE ripustuskiinnike ketju-/vaijeriasennukseen polyesteripinnoitettua alumiinia, RAL7047 paino 0,6 kg D200 - DORA SÄÄDETTÄVÄ TUPLARIPUSTUSKIINNIKE kahden DORA-valaisimen asennukseen voidaan asentaa suoraan kattoon tai valaisinripustuskiskoon voidaan käyttää myös yhdessä I-Valon ketjuripustuskiinnikkeen 6020 kanssa (tilattava erikseen) valaisimet on mahdollista suunnata +/- 10º polyesteripinnoitettua alumiinia, RAL7047 paino 1,35 kg KATSO KIINNIKKEIDEN ASENNUSVIDEOT I-VALON YOUTUBE-KANAVALTA DORA-kiinnikkeiden D100 ja D200 lisäksi valaisin voidaan asentaa I-Valon peruskiinnikkeillä: Portaaton seinäkiinnike 6035 Portaaton kaidekiinnike 6036 Seinäkiinnike 6060 Seinäkiinnike 6061 Pylväskiinnike

12 14500 Iittala, FINLAND Puh (0)
