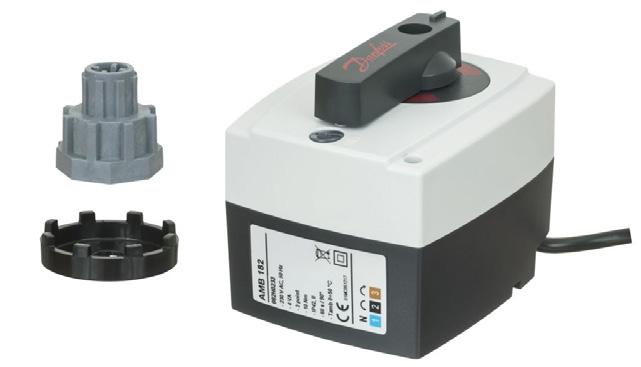

1 Tekninen esite Sähköiset toimilaitteet AMB 162, AMB 182 Kuvaus Tärkeimmät tiedot: Nimellisjännite: 2- tai 3-piste 230 V AC, 50/60 Hz V AC, 50/60 Hz suhteellinen: V AC/DC; Momentti: 5, 10 ja Nm Kääntökulma 90 Nopeus - versiot: /30/60/90/120/0/480 sekuntia / 90 Ohjaussignaali: - 2-piste - 3-piste - suhteellinen (0(2) - 10 V ja 0(4) - 20 ma). Ominaisuudet: Lisäkytkin Venttiilin asennon osoitin Kääntösuunnan merkkivalo Kiinteä käsiohjaus Ei vaurioidu venttiilin tukkeutuessa Hiljainen ja luotettava toiminta Huoltovapaa Nopeus valittavissa DIP-kytkimellä Aktivoidun lisäkytkimen merkkivalo (vain 2- ja 3-pistesäätö). AMB-toimilaitteet on tarkoitettu sekoittaville ja jakaville kääntöluistiventtiileille. AMB 162- ja AMB 182 -toimilaitteita käytetään lämmitysjärjestelmien säätöön yhdessä HRB-, HRE- ja HFE-tyyppisten 3- ja 4-suuntaisten kääntöluistiventtiilien kanssa. Tilaaminen * toimilaite sisäänrakennetulla lisäkytkimellä Tyyppi Momentti (Nm) AMB Ohjaussignaali Nopeus (s/90 ) 2-piste 3-piste Käyttöjännite (V) - Huomautus RVA DN Tuotenro 082H H H0272 AS* H H H H H H H H AS* 082H H H H H H H H H H AS* 082H H H0229 suhteellinen 60/90/ H0230 Danfoss VD.IR.G7.20 1

2 Tilaaminen (jatkuu) Tyyppi AMB 182 Momentti (Nm) Ohjaussignaali 2-piste 10 3-piste * toimilaite sisäänrakennetulla lisäkytkimellä Nopeus (s/90 ) 60 Käyttöjännite (V) - Huomautus RVA DN Tuotenro 082H H H0276 AS* H H H H H H0235 AS* 0 082H H H H0239 AS* 0 082H00 suhteellinen 60/90/ H01 AMB-liitäntäsarja Kuvaus Danfoss HFE, ESBE (vanha malli), Seltron, Somatherm, Hora, WIP, PAW, Acaso, BRV, IMIT, IMP, IVAR Centra tyyppi DR/ZR Centra tyyppi DRU Meibes, Wita Honeywell tyyppi V5442.., tyyppi V vanha Danfoss RVA, Esbe VRG Danfoss HRB, HRE Tuotenro 082H H H H H H0255 Tekniset tiedot Käyttöjännite Tehonkulutus 2-piste 3-piste V AC/DC tai 230 AC; ±10% suhteellinen AC/DC; ±10% VA AMB 162: 2,5 AMB 182: 3,5 Taajuus Hz 50/60 Nopeus Ohjaustapa 2-piste /60 3-piste s/90 /30/60/120/0/480 suhteellinen 60/90/120* 2- ja 3-piste suhteellinen (0(2) - 10 V ja 0(4) - 20 ma) Käyttömomentti Nm 5, 10 tai Kiertokulma 90 Ulkoinen lisäkytkin Virtausaineen maksimilämpötila käännettävissä 0 90 (vain 2- ja 3-pistetoimilaitteet) Ympäristön lämpötila C 0 50 Varastointi- ja kuljetuslämpötila Suojausluokka Kotelointiluokka V III standardin EN mukaan 230 V II standardin EN mukaan 110 IP42 standardin EN mukaan Kytkentäjohdon pituus m 2 Paino g 300 Väri/materiaali - merkintä on standardien mukainen * valittavissa DIP-kytkimellä tummanharmaa/pc RoHS2-direktiivi (vaarallisten aineiden käytön rajoittaminen) 2011/65/EU Pienjännitedirektiivi 2014/35/EU EMC-direktiivi (sähkömagneettinen yhteensopivuus) 2014/30/EU 2 VD.IR.G7.20 Danfoss

3 Toimintaperiaate HRB 4 ECL Comfort -säätölaitteella ja HRBkääntöluistiventtiileillä varustettu kattilajärjestelmä. Käänteinen toiminto saadaan kääntämällä toimilaitteen pyörintäsuunta ja venttiilin merkki. HRB 3 Käänteinen toiminto saadaan kääntämällä toimilaitteen pyörintäsuunta ja venttiilin merkki. Asentaminen 1. Kääntöluistiventtiili 2. Kiinteä välirengas 3. Venttiilisovitin 4. Toimilaite 5. Käsikäytön kytkin 6. Asennon osoitin 7. Kahva 8. Kiinnitysruuvi Danfoss VD.IR.G7.20 3

4 Asennus Toimilaite voidaan asentaa suoraan kääntöluistiventtiiliin. Kiertokulma on rajoitettu 90 asteeseen. Kun toimilaite saavuttaa rajan, jännitesyöttö toimilaitteeseen katkeaa. Putkistoasennus Sähkötoimisen venttiilin suositeltu asennustapa 1. Palloventtiili 2. Lianerotin 3. AMB Käsiohjaus ❶ ❷ Auki Kiinni 4 VD.IR.G7.20 Danfoss

5 Merkkivalot Oranssi (kierto vasemmalle) Punainen / vihreä Oranssi (kierto oikealle) AMB 162/182 Merkkivalon väri oranssi 2-piste 3-piste Suhteellinen Kierto vasemmalle/oikealle vihreä / / Tila OK punainen lisäkytkin aktivoitu lisäkytkin aktivoitu / Kytkentä N L 230 V(V) ~ Kotelossa Suora/käänteinen Suunnanvalitsin Kytkentä Kierto SUOR. L = 2 Vasen N L L = 2 ja 3 Oikea 1 0 KÄÄNT. L = 2 Oikea 2-piste + kytkin L = 2 ja 3 Vasen N L 230V(V) ~ AC V DC V Y DC 0(2)...10V N 3-piste / 3-piste + kytkin X DC 0(2) 10 V Y Suhteellinen X 2-/3-piste + kytkin AUX - SWITCH Danfoss VD.IR.G7.20 5

6 DIP-kytkinasetus (vain suhteellisesti ohjatut toimilaitteet) S1 S2 SIG. 0 0 U 1 1 I S4 0 1 S3 U/I V / 0 20 ma V / 4 20 ma S5 S s s s s S4: S3: Mitat kahvalla ilman kahvaa 6 VD.IR.G7.20 Danfoss

7 Danfoss VD.IR.G7.20 7

8 8 VD.IR.G7.20 Danfoss DHS-SRMT/SI
