1 FI Asennusohjeet devireg 330 A

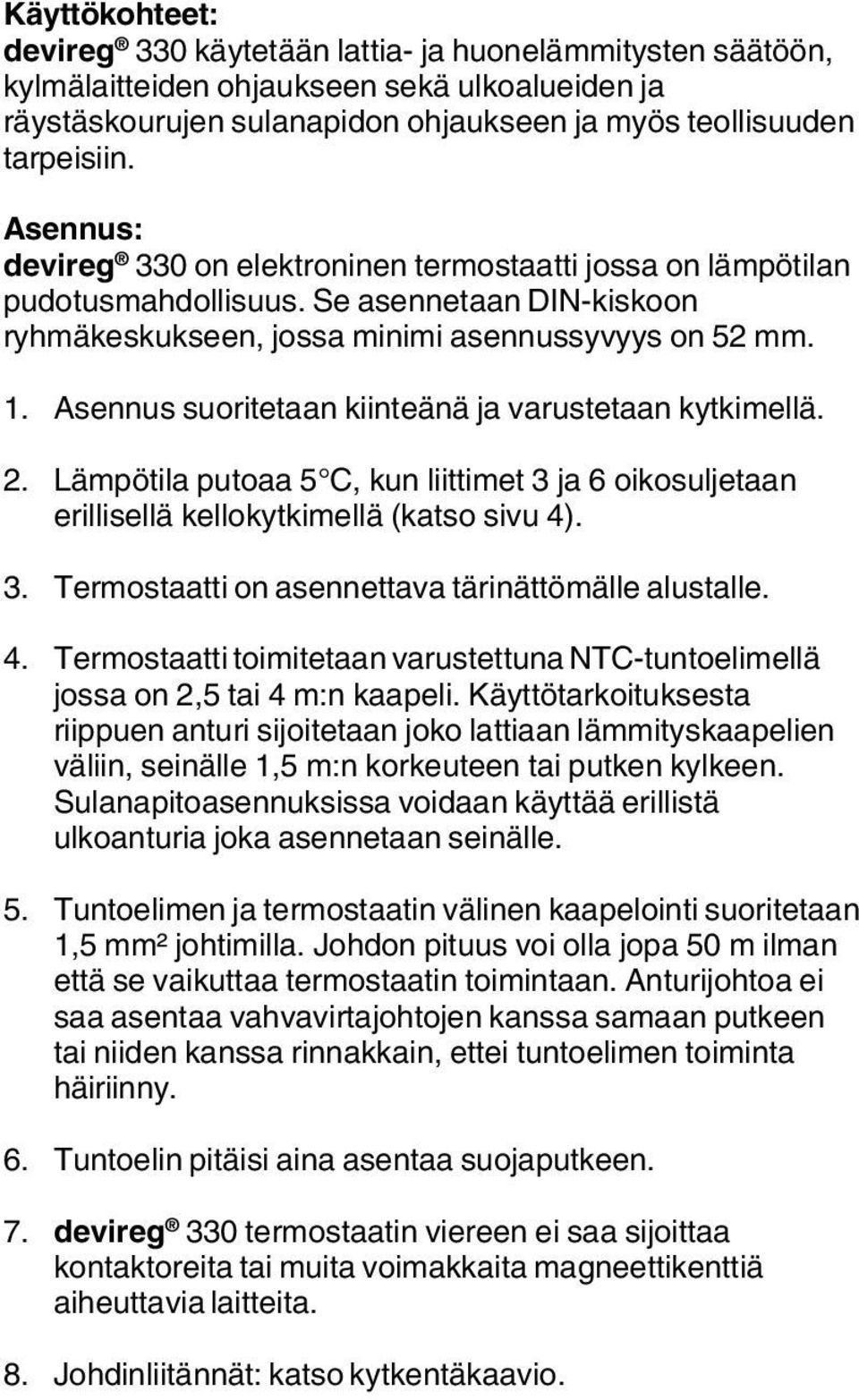

2 Käyttökohteet: devireg 330 käytetään lattia- ja huonelämmitysten säätöön, kylmälaitteiden ohjaukseen sekä ulkoalueiden ja räystäskourujen sulanapidon ohjaukseen ja myös teollisuuden tarpeisiin. Asennus: devireg 330 on elektroninen termostaatti jossa on lämpötilan pudotusmahdollisuus. Se asennetaan DIN-kiskoon ryhmäkeskukseen, jossa minimi asennussyvyys on 52 mm. 1. Asennus suoritetaan kiinteänä ja varustetaan kytkimellä. 2. Lämpötila putoaa 5 C, kun liittimet 3 ja 6 oikosuljetaan erillisellä kellokytkimellä (katso sivu 4). 3. Termostaatti on asennettava tärinättömälle alustalle. 4. Termostaatti toimitetaan varustettuna NTC-tuntoelimellä jossa on 2,5 tai 4 m:n kaapeli. Käyttötarkoituksesta riippuen anturi sijoitetaan joko lattiaan lämmityskaapelien väliin, seinälle 1,5 m:n korkeuteen tai putken kylkeen. Sulanapitoasennuksissa voidaan käyttää erillistä ulkoanturia joka asennetaan seinälle. 5. Tuntoelimen ja termostaatin välinen kaapelointi suoritetaan 1,5 mm² johtimilla. Johdon pituus voi olla jopa 50 m ilman että se vaikuttaa termostaatin toimintaan. Anturijohtoa ei saa asentaa vahvavirtajohtojen kanssa samaan putkeen tai niiden kanssa rinnakkain, ettei tuntoelimen toiminta häiriinny. 6. Tuntoelin pitäisi aina asentaa suojaputkeen. 7. devireg 330 termostaatin viereen ei saa sijoittaa kontaktoreita tai muita voimakkaita magneettikenttiä aiheuttavia laitteita. 8. Johdinliitännät: katso kytkentäkaavio.

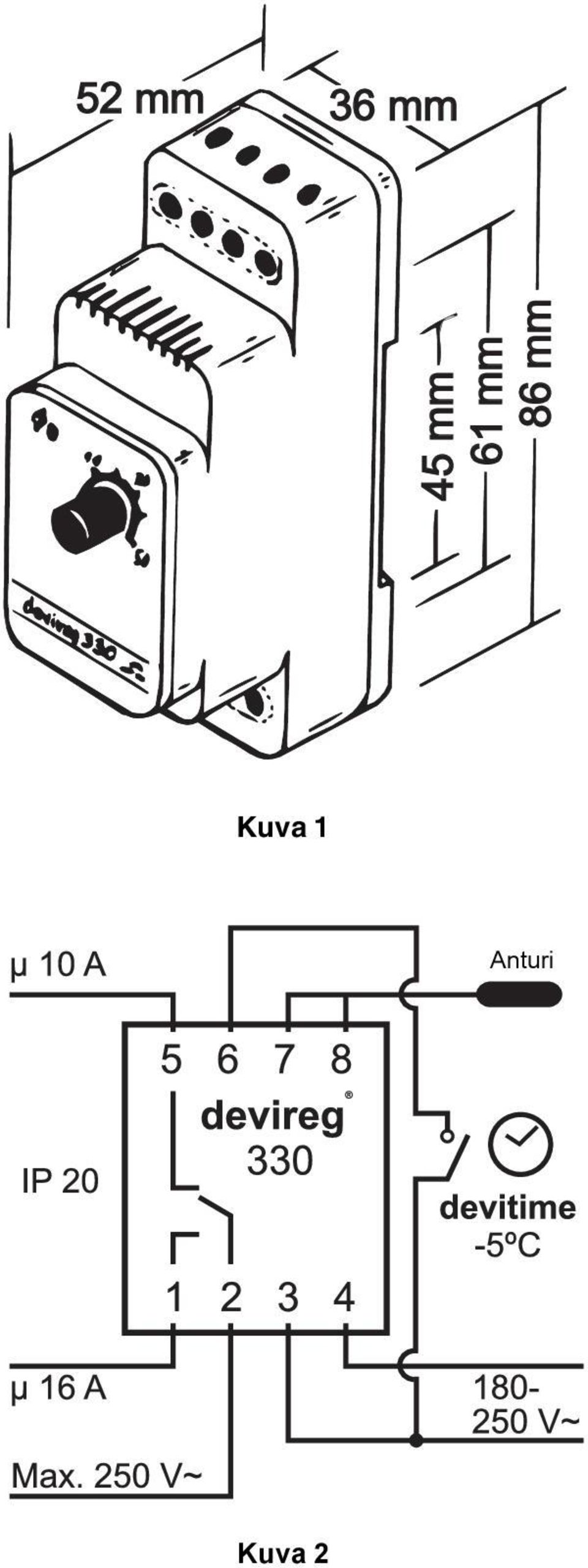

3 52 mm 36 mm 45 mm 61 mm 86 mm Kuva 1 Anturi Kuva 2

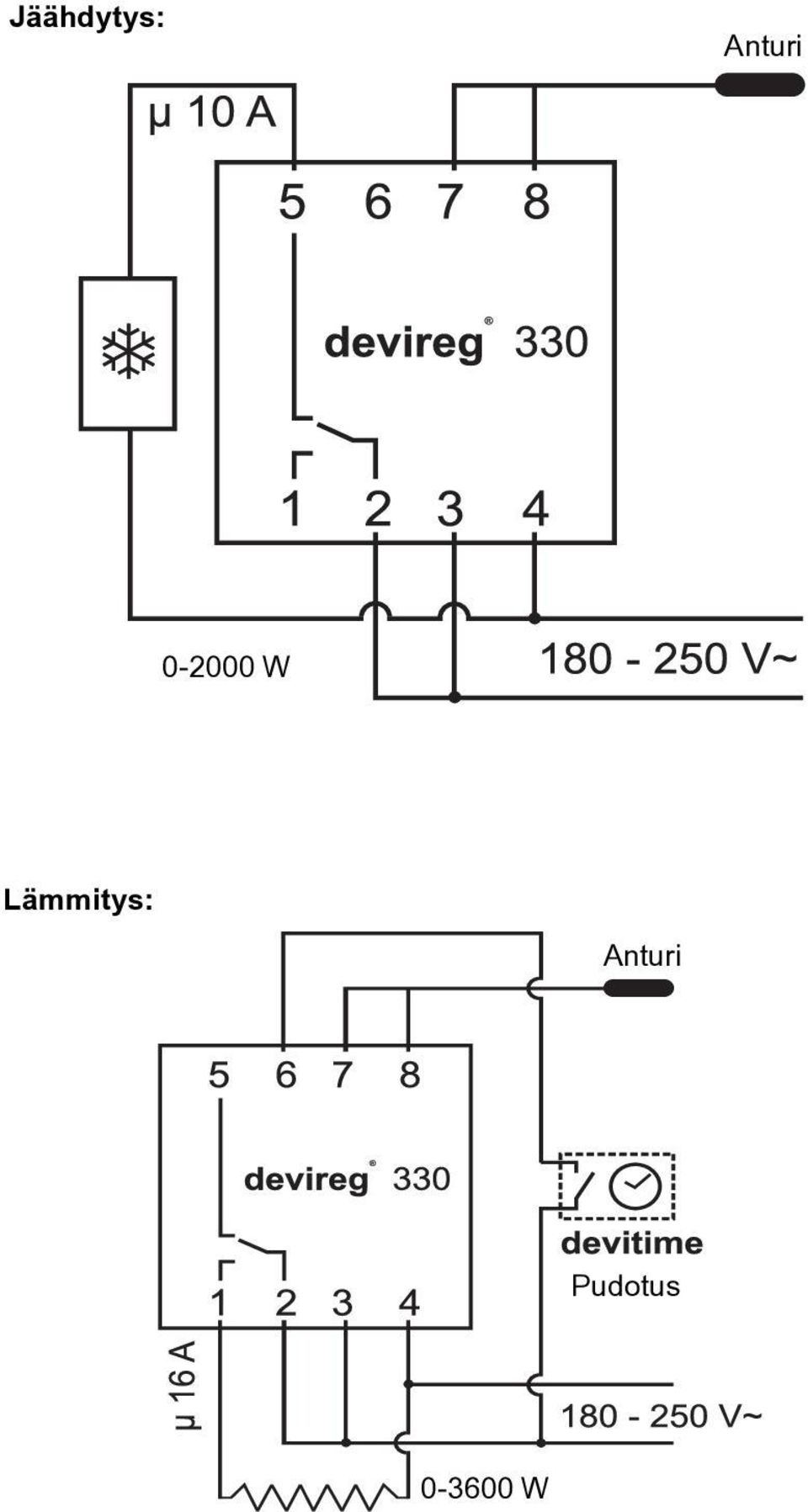

4 Jäähdytys: Anturi W Lämmitys: Anturi Pudotus W

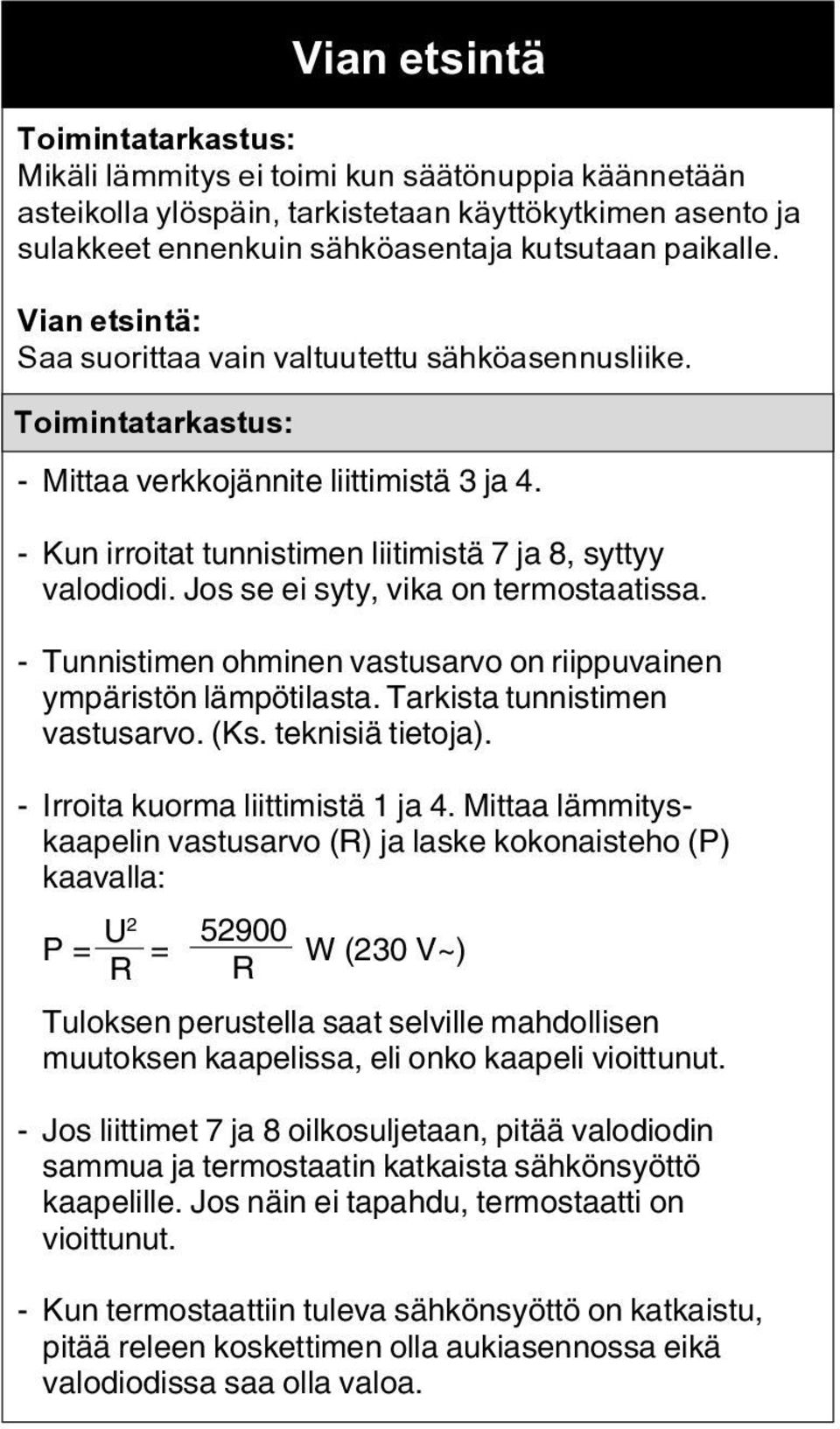

5 Toimintatarkastus: Mikäli lämmitys ei toimi kun säätönuppia käännetään asteikolla ylöspäin, tarkistetaan käyttökytkimen asento ja sulakkeet ennenkuin sähköasentaja kutsutaan paikalle. Vian etsintä: Saa suorittaa vain valtuutettu sähköasennusliike. Toimintatarkastus: Vian etsintä - Mittaa verkkojännite liittimistä 3 ja 4. - Kun irroitat tunnistimen liitimistä 7 ja 8, syttyy valodiodi. Jos se ei syty, vika on termostaatissa. - Tunnistimen ohminen vastusarvo on riippuvainen ympäristön lämpötilasta. Tarkista tunnistimen vastusarvo. (Ks. teknisiä tietoja). - Irroita kuorma liittimistä 1 ja 4. Mittaa lämmityskaapelin vastusarvo (R) ja laske kokonaisteho (P) kaavalla: U P = = W (230 V~) R R Tuloksen perustella saat selville mahdollisen muutoksen kaapelissa, eli onko kaapeli vioittunut. - Jos liittimet 7 ja 8 oilkosuljetaan, pitää valodiodin sammua ja termostaatin katkaista sähkönsyöttö kaapelille. Jos näin ei tapahdu, termostaatti on vioittunut. - Kun termostaattiin tuleva sähkönsyöttö on katkaistu, pitää releen koskettimen olla aukiasennossa eikä valodiodissa saa olla valoa.

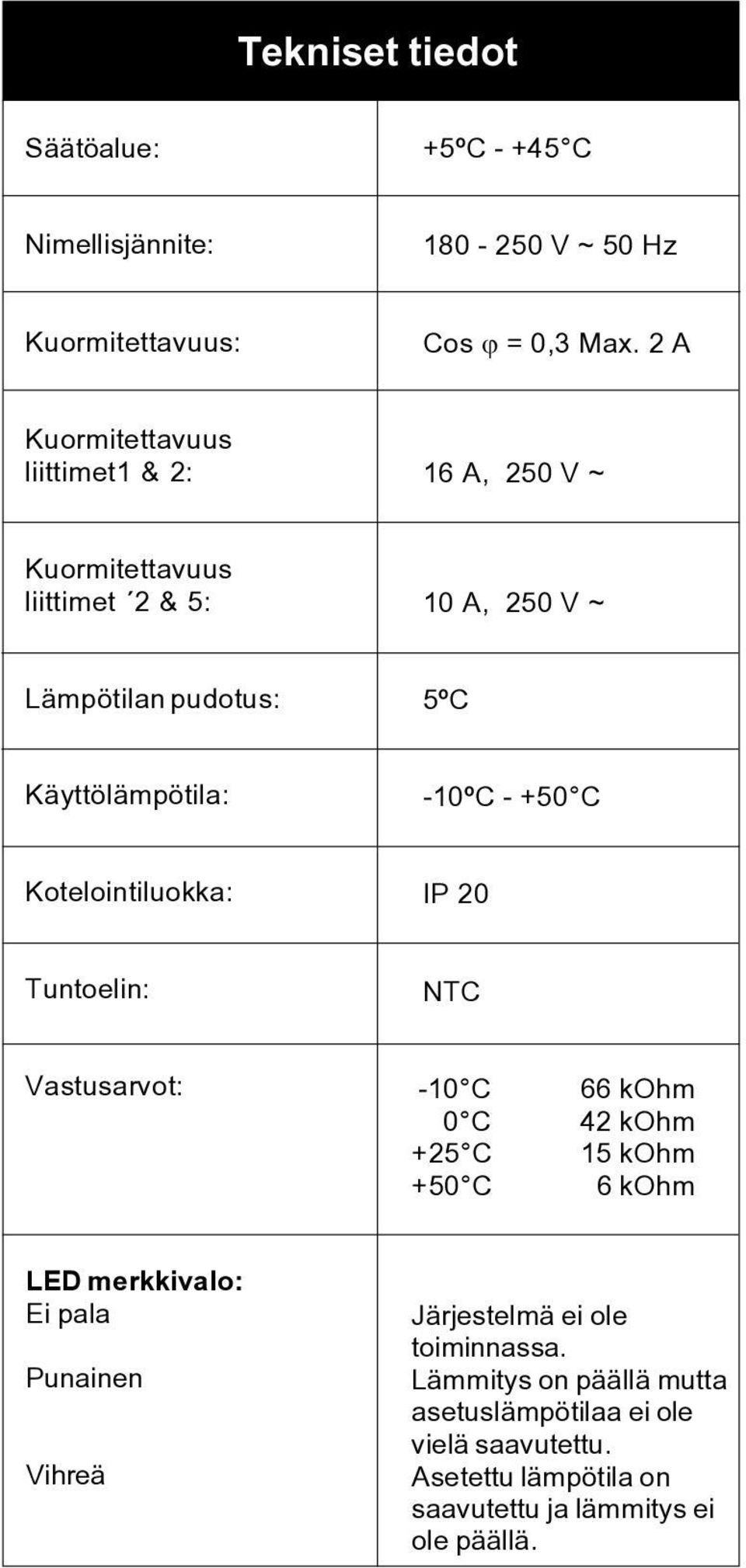

6 Tekniset tiedot Säätöalue: +5ºC C Nimellisjännite: V ~ 50 Hz Kuormitettavuus: Cos j = 0,3 Max. 2 A Kuormitettavuus liittimet1 & 2: 16 A, 250 V ~ Kuormitettavuus liittimet 2 & 5: 10 A, 250 V ~ Lämpötilan pudotus: 5ºC Käyttölämpötila: -10ºC C Kotelointiluokka: IP 20 Tuntoelin: NTC Vastusarvot: -10 C 66 kohm 0 C 42 kohm +25 C 15 kohm +50 C 6 kohm LED merkkivalo: Ei pala Punainen Vihreä Järjestelmä ei ole toiminnassa. Lämmitys on päällä mutta asetuslämpötilaa ei ole vielä saavutettu. Asetettu lämpötila on saavutettu ja lämmitys ei ole päällä.

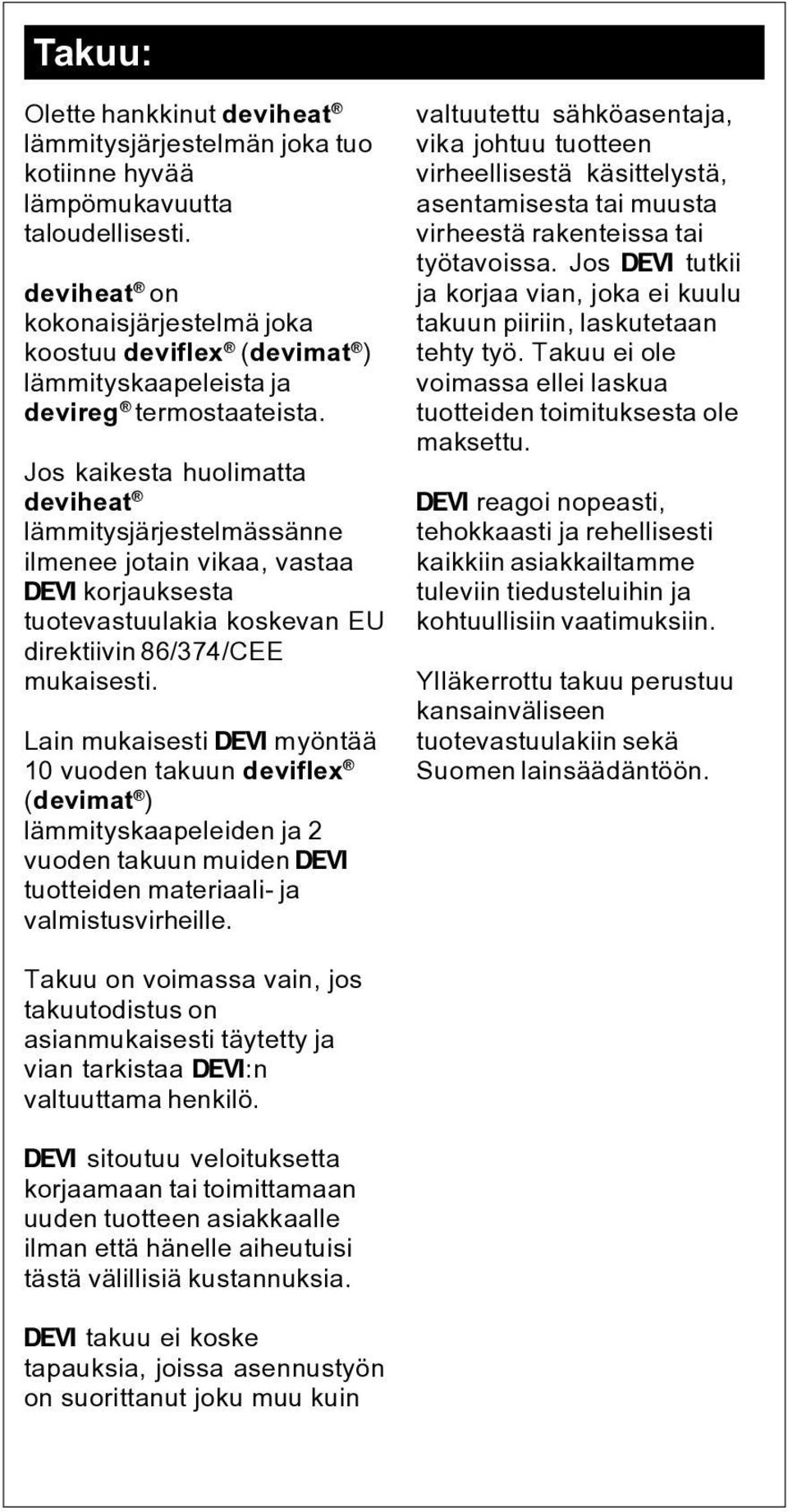

7 Takuu: Olette hankkinut deviheat lämmitysjärjestelmän joka tuo kotiinne hyvää lämpömukavuutta taloudellisesti. deviheat on kokonaisjärjestelmä joka koostuu deviflex (devimat ) lämmityskaapeleista ja devireg termostaateista. Jos kaikesta huolimatta deviheat lämmitysjärjestelmässänne ilmenee jotain vikaa, vastaa a korjauksesta tuotevastuulakia koskevan EU direktiivin 86/374/CEE mukaisesti. Lain mukaisesti a myöntää 10 vuoden takuun deviflex (devimat ) lämmityskaapeleiden ja 2 vuoden takuun muiden a tuotteiden materiaali- ja valmistusvirheille. valtuutettu sähköasentaja, vika johtuu tuotteen virheellisestä käsittelystä, asentamisesta tai muusta virheestä rakenteissa tai työtavoissa. Jos a tutkii ja korjaa vian, joka ei kuulu takuun piiriin, laskutetaan tehty työ. Takuu ei ole voimassa ellei laskua tuotteiden toimituksesta ole maksettu. a reagoi nopeasti, tehokkaasti ja rehellisesti kaikkiin asiakkailtamme tuleviin tiedusteluihin ja kohtuullisiin vaatimuksiin. Ylläkerrottu takuu perustuu kansainväliseen tuotevastuulakiin sekä Suomen lainsäädäntöön. Takuu on voimassa vain, jos takuutodistus on asianmukaisesti täytetty ja vian tarkistaa a:n valtuuttama henkilö. a sitoutuu veloituksetta korjaamaan tai toimittamaan uuden tuotteen asiakkaalle ilman että hänelle aiheutuisi tästä välillisiä kustannuksia. a takuu ei koske tapauksia, joissa asennustyön on suorittanut joku muu kuin

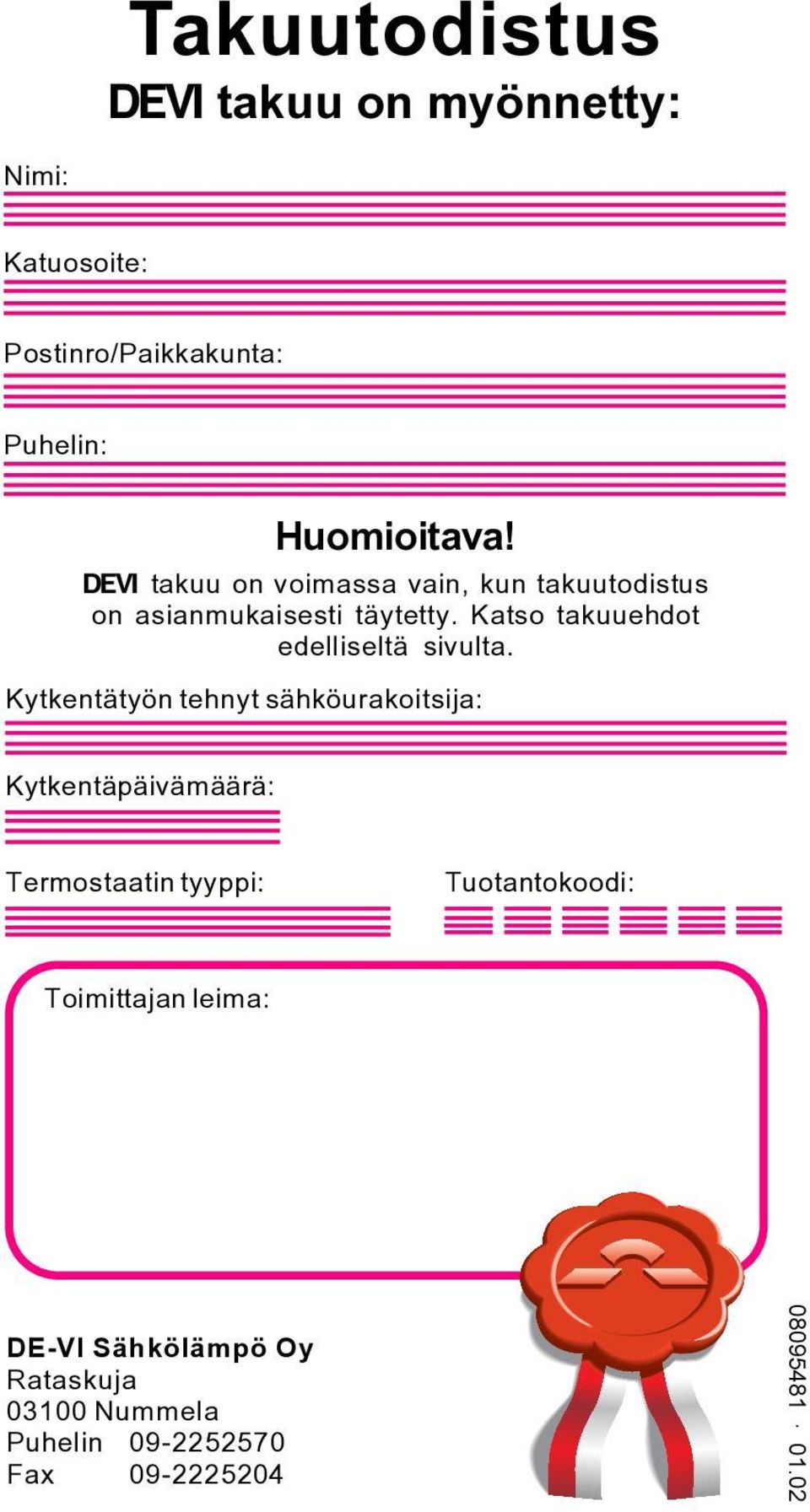

8 Takuutodistus a takuu on myönnetty: Nimi: Katuosoite: Postinro/Paikkakunta: Puhelin: Huomioitava! a takuu on voimassa vain, kun takuutodistus on asianmukaisesti täytetty. Katso takuuehdot edelliseltä sivulta. Kytkentätyön tehnyt sähköurakoitsija: Kytkentäpäivämäärä: Termostaatin tyyppi: Tuotantokoodi: Toimittajan leima: DE-VI Sähkölämpö Oy Rataskuja Nummela Puhelin Fax
