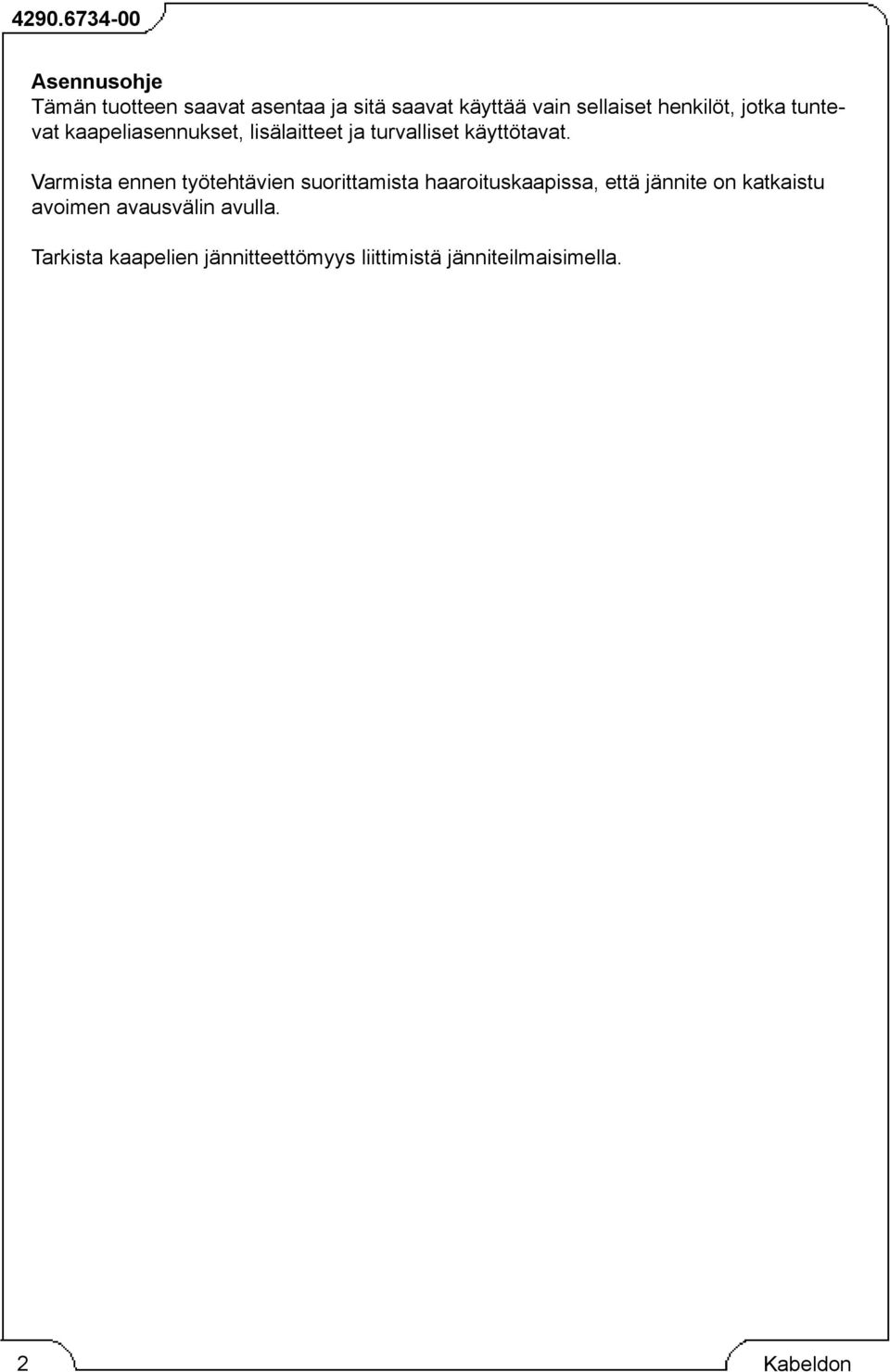

2 Asennusohje Tämän tuotteen saavat asentaa ja sitä saavat käyttää vain sellaiset henkilöt, jotka tuntevat kaapeliasennukset, lisälaitteet ja turvalliset käyttötavat. Varmista ennen työtehtävien suorittamista haaroituskaapissa, että jännite on katkaistu avoimen avausvälin avulla. Tarkista kaapelien jännitteettömyys liittimistä jänniteilmaisimella. 2 Kabeldon

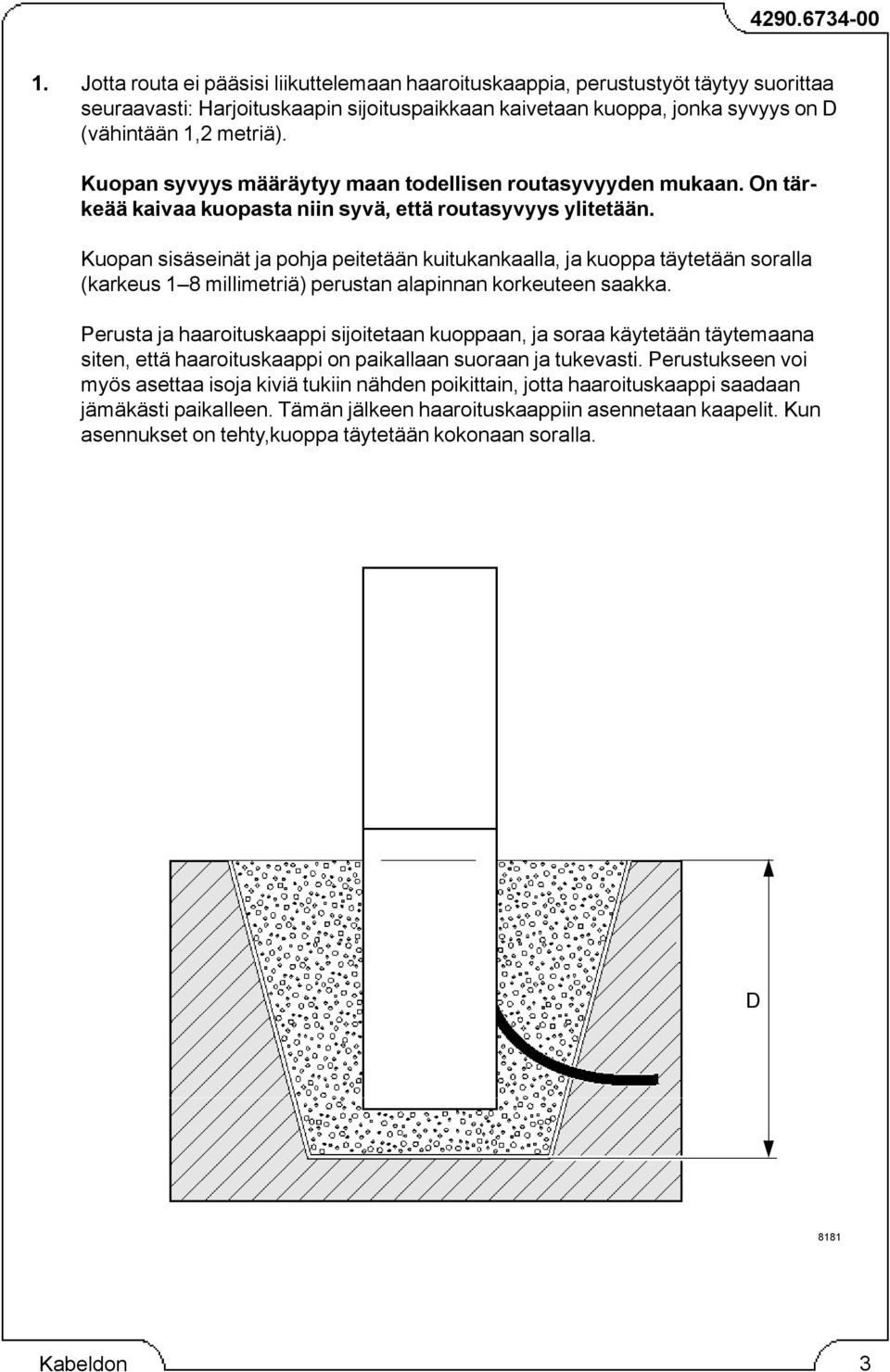

3 1. Jotta routa ei pääsisi liikuttelemaan haaroituskaappia, perustustyöt täytyy suorittaa seuraavasti: Harjoituskaapin sijoituspaikkaan kaivetaan kuoppa, jonka syvyys on D (vähintään 1,2 metriä). Kuopan syvyys määräytyy maan todellisen routasyvyyden mukaan. On tärkeää kaivaa kuopasta niin syvä, että routasyvyys ylitetään. Kuopan sisäseinät ja pohja peitetään kuitukankaalla, ja kuoppa täytetään soralla (karkeus 1 8 millimetriä) perustan alapinnan korkeuteen saakka. Perusta ja haaroituskaappi sijoitetaan kuoppaan, ja soraa käytetään täytemaana siten, että haaroituskaappi on paikallaan suoraan ja tukevasti. Perustukseen voi myös asettaa isoja kiviä tukiin nähden poikittain, jotta haaroituskaappi saadaan jämäkästi paikalleen. Tämän jälkeen haaroituskaappiin asennetaan kaapelit. Kun asennukset on tehty,kuoppa täytetään kokonaan soralla. D 8181 Kabeldon

4 2. Asenna perustus ja haaroituskaappi alla olevan kuvan mukaisesti Asenna SOC-liittimet kaapeleihin. Jos käytössä on kolmijohtimiset kaapelit, käytä PSST-sarjaa (vaihesuojapakkaus). (Noudata erillisiä ohjeita) Kabeldon

5 4. Haaroituskaappi, jossa on kolmijohtimiset kaapelit. Samaan haaroituskaappiin voi asentaa sekä yksi- että kolmijohtimisia kaapeleita. Kytke maajohdin maadoituskiskon liittimeen 8178 Kabeldon 5

6 5. Haaroituskaappi, jossa on yksijohtimiset kaapelit. Samaan haaroituskaappiin voi asentaa sekä yksi- että kolmijohtimisia kaapeleita. Kytke maajohdin maadoituskiskon liittimeen Kabeldon

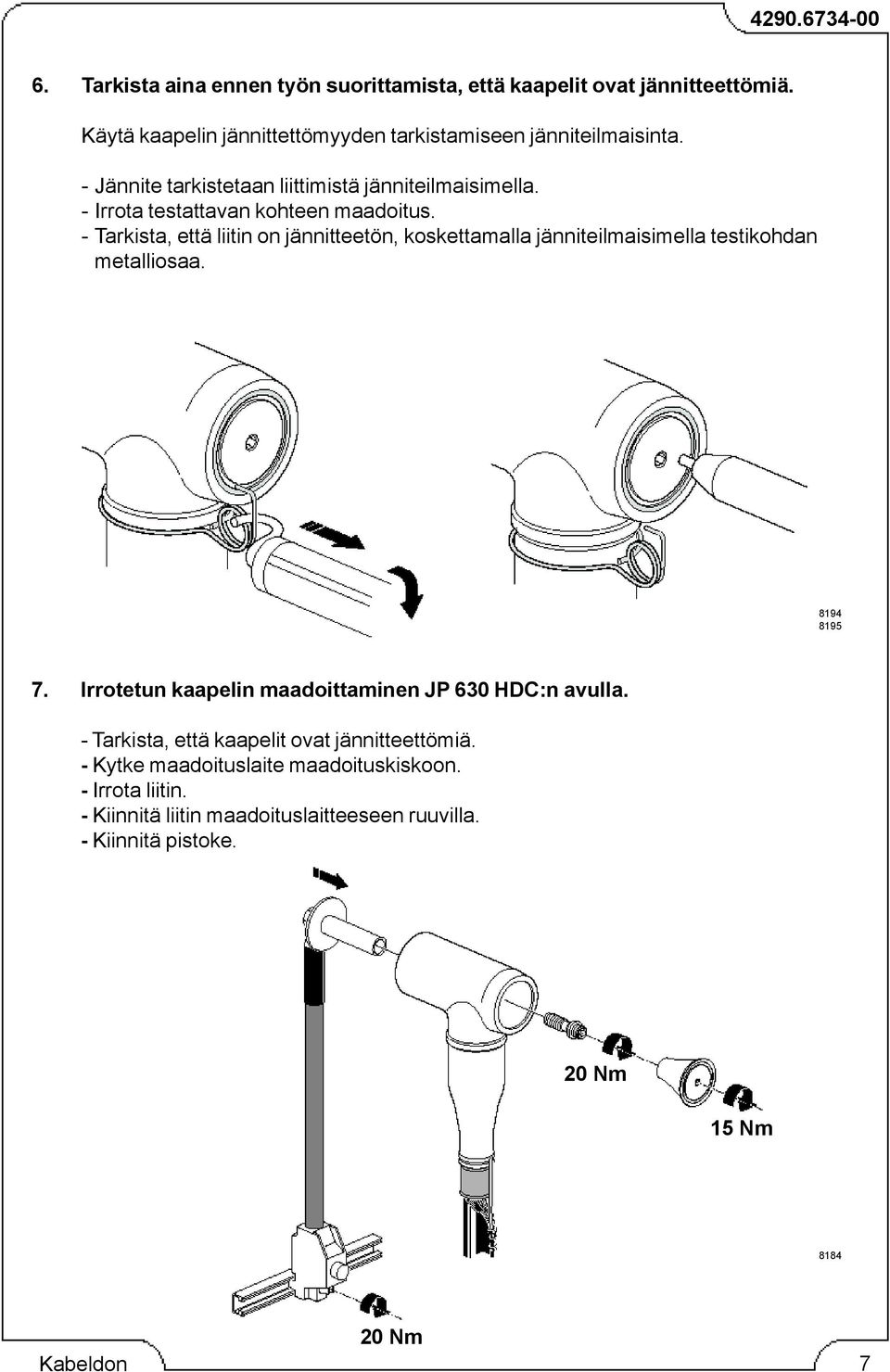

7 6. Tarkista aina ennen työn suorittamista, että kaapelit ovat jännitteettömiä. Käytä kaapelin jännittettömyyden tarkistamiseen jänniteilmaisinta. - Jännite tarkistetaan liittimistä jänniteilmaisimella. - Irrota testattavan kohteen maadoitus. - Tarkista, että liitin on jännitteetön, koskettamalla jänniteilmaisimella testikohdan metalliosaa Irrotetun kaapelin maadoittaminen JP 630 HDC:n avulla. - Tarkista, että kaapelit ovat jännitteettömiä. - Kytke maadoituslaite maadoituskiskoon. - Irrota liitin. - Kiinnitä liitin maadoituslaitteeseen ruuvilla. - Kiinnitä pistoke. 15 Nm 8184 Kabeldon 7

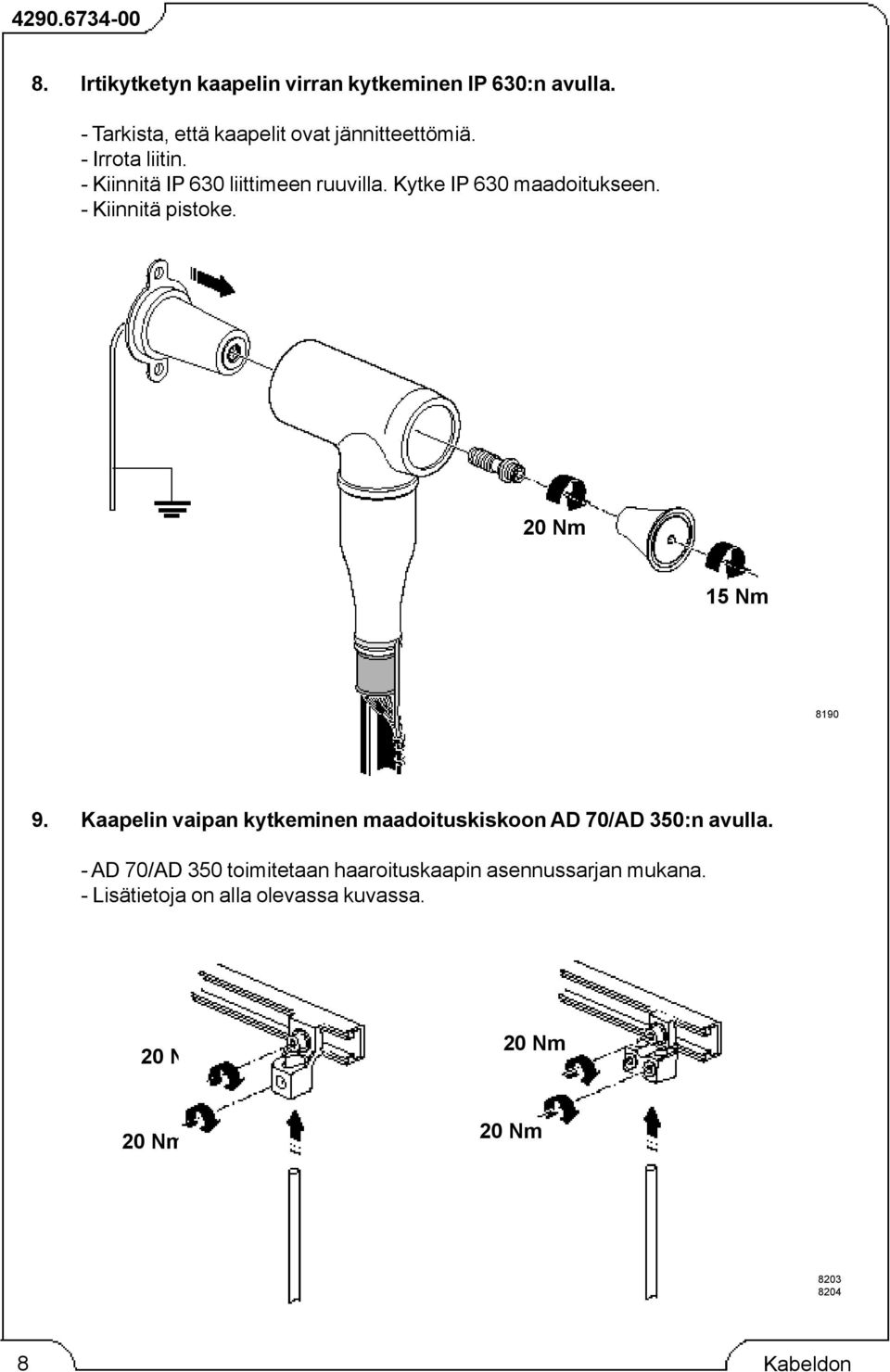

8 8. Irtikytketyn kaapelin virran kytkeminen IP 630:n avulla. - Tarkista, että kaapelit ovat jännitteettömiä. - Irrota liitin. - Kiinnitä IP 630 liittimeen ruuvilla. Kytke IP 630 maadoitukseen. - Kiinnitä pistoke. 15 Nm Kaapelin vaipan kytkeminen maadoituskiskoon AD 70/AD 350:n avulla. - AD 70/AD 350 toimitetaan haaroituskaapin asennussarjan mukana. - Lisätietoja on alla olevassa kuvassa Kabeldon

9 10. Kiinni olevan kaapelin maadoittaminen JPA 630 HDC:n avulla. Tämän toiminnon voi suorittaa käyttämällä eristettyä sauvaa ja työkalua JPA V. JPA V -työkalussa on pidike, joka sopii eristettyyn sauvaan. - Tarkista, että kaapelit ovat jännitteettömiä. - Kytke maadoituslaite maadoituskiskoon. Tarkista, että kaapelikengän mutteria ei ole kiristetty. - Irrota tulppa liittimestä JPA V -työkalun tai muun työkalun avulla. - Kiinnitä liittimeen kytkettävä maadoituslaite JPA V -työkalun tai muun työkalun avulla. Tämä suoritetaan kahdessa vaiheessa: 1. Työnnä kuusiotappiavain niin pitkälle kuin se menee ja kiinnitä maadoituslaite ruuvilla liittimeen. 2. Vedä kuusiotappiavainta noin 15 millimetriä ulospäin ja kiristä mutteri Kabeldon 9

10 11. DC-testaus asennuksen jälkeen MA 630:n avulla. Kaapeli voi varautua DC-testauksen aikana. Tämän vuoksi kaapelin sähkövaraus täytyy purkaa ennen MA 630:n irrottamista. - Kiinnitä MA 630 kaapelikenkään. - Kytke mittausjohto. - Tee mittaus. - Pura kaapelin varaus Poikittaisten ankkuritankojen KA 630 asentaminen. Asennussarjassa on yksi KA 630, joka riittää kolmen tai neljän kolmijohtimisen kaapelin asentamiseen. - Asenna MA 630 kiinnittämällä ensin kulmaosa ankkuritankoon. - Kiristä pultti, niin että tanko pysyy tukevasti paikallaan. - Kiinnitä tankoihin yksi UKRA 90 jokaista kaapelia kohden. - Kun kaapelit on sijoitettu oikein paikoilleen, asenna etukansi paikalleen, aseta KA 630:n lukitusrauta paikalleen ja kiristä pultit. - Katso kuva sivuilla 3 ja Kabeldon

11 13. Rinnakkaisliittimen PC 630 asentaminen. Rinnakkaisliitintä PC 630 käytetään kytkettäessä rinnakkain SOC 630:lla varustettua kaapelia jo asennetun SOC 630:n kanssa. 45 Nm 45 Nm 15 Nm Kabeldon 11

12 14. Rinnakkaisliittimen PC 630/250 asentaminen. Rinnakkaisliitintä PC 630/250 käytetään kytkettäessä jo asennettuun SOC 630:een kaapelia, jossa on SOC Nm PSST/PSSU-sarjan asentaminen. PSST/PSSU-sarjaa käytetään kolmijohtimisten normaalivaippaisten kaapeleiden kanssa. Koon valinta perustuu johdinpinta-alaan. Noudata asennuksessa erillisiä asennusohjeita Kabeldon

13 Kabeldon 13
