1 Muistimoduulit Käyttöopas

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Tuotetta koskeva ilmoitus Tässä oppaassa on tietoja ominaisuuksista, jotka ovat yhteisiä useimmille malleille. Oma tietokoneesi ei välttämättä sisällä kaikkia näitä ominaisuuksia. Kolmas painos: syyskuu 2009 Ensimmäinen painos: huhtikuu 2009 Asiakirjan osanumero:

3 Sisällysluettelo Muistimoduulien lisääminen tai vaihtaminen Hakemisto iii

4 iv

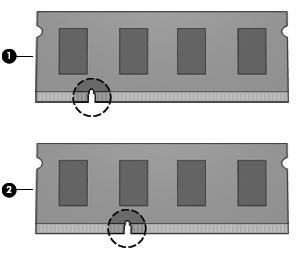

5 Muistimoduulien lisääminen tai vaihtaminen Tietokoneessa on yksi muistimoduulipaikka, joka sijaitsee näppäimistön alla. Tietokoneen muistikapasiteettia voidaan laajentaa lisäämällä muistimoduuli vapaana olevaan laajennuspaikkaan tai päivittämällä ensisijaisen muistimoduulipaikan muistimoduuli. Tietokone tukee joko DDR2- tai DDR3-muistin käyttöä. DDR2- ja DDR3-muistimoduulit eivät ole keskenään vaihdettavissa kaikkien tietokoneeseen asennettujen muistimoduulien on oltava samaa tyyppiä. Varmista muistikapasiteettia päivitettäessä, että päivitysmoduulit vastaavat tietokoneessa olevia moduuleja. Yhteensopimattomien komponenttien käytön välttämiseksi DDR2- (1) ja DDR3-muistimoduulien (2) kohdistusurat ovat erilaisia, kuten alla olevassa kuvassa on esitetty. Tarkista urien sijainti uusista moduuleista ennen suojapakkauksen avaamista. Avattuja muistimoduulipakkauksia ei voi palauttaa. VAARA Vähennä sähköiskujen ja laitteiston vaurioitumisen mahdollisuutta irrottamalla virtajohto ja kaikki akut ennen muistimoduulin asentamista. 1

6 VAROITUS: Staattinen sähkö voi vahingoittaa elektronisia komponentteja. Ennen kuin käsittelet tietokoneen osia, kosketa maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista sähköä. HUOMAUTUS: Jos haluat käyttää kaksikanavaista kokoonpanoa lisäämällä toisen muistimoduulin, varmista, että muistimoduulit ovat samankokoisia ja -tyyppisiä. Muistimoduuli lisätään tai vaihdetaan seuraavasti: 1. Tallenna työtiedostot. 2. Katkaise tietokoneen virta ja sulje näyttö. Jos et ole varma, onko tietokoneen virta katkaistu vai onko se lepotilassa, käynnistä tietokone painamalla lyhyesti virtapainiketta. Katkaise sitten tietokoneen virta käyttöjärjestelmän virrankatkaisutoiminnolla. 3. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta. 5. Käännä tietokone ylösalaisin tasaiselle alustalle niin, että akkupaikka on itseäsi kohden. 6. Irrota akku tietokoneesta. 2 Muistimoduulien lisääminen tai vaihtaminen

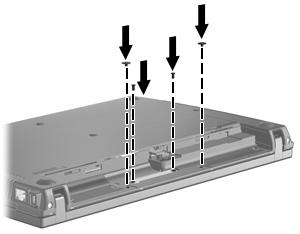

7 7. Irrota akun alueen ruuvit. Tietokoneessa on neljä, viisi tai seitsemän ruuvia, jotka on irrotettava. HUOMAUTUS: Katso kuvaa, joka muistuttaa eniten omaa tietokonettasi. 3

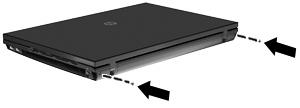

8 8. Käännä tietokone näyttöpuoli ylöspäin ja irrota tietokoneen takareunassa olevat kaksi ruuvinsuojusta ja ruuvia. 9. Avaa tietokone niin paljon kuin se on mahdollista. VAROITUS: Älä käytä liiallista voimaa ja avaa tietokonetta pidemmälle kuin mitä näytön saranat antavat myöten. Avaaminen väkisin tätä pidemmälle vahingoittaa näyttöä. 10. Työnnä kytkimen kantta taaksepäin näyttöä kohti ja irrota se. 4 Muistimoduulien lisääminen tai vaihtaminen

9 11. Irrota näppäimistön ruuvit. Tietokoneessa on kaksi tai kolme ruuvia, jotka on irrotettava. HUOMAUTUS: Katso kuvaa, joka muistuttaa eniten omaa tietokonettasi. 5

10 12. Työnnä näppäimistöä 15- ja 17-tuumaisissa tietokoneissa taaksepäin näyttöä kohti (1) ja käännä se sen jälkeen eteen (2) siten, että näppäimistön kaapeliliitin tulee näkyviin. VAROITUS: Älä kisko näppäimistön kaapelia. Työnnä näppäimistöä 14-tuumaisissa tietokoneissa taaksepäin näyttöä kohti (1) ja käännä se sen jälkeen oikealle (2) siten, että näppäimistön kaapeliliitin tulee näkyviin. VAROITUS: Älä kisko näppäimistön kaapelia. 13. Jos olet vaihtamassa muistimoduulia, irrota nykyinen muistimoduuli: VAROITUS: Voit estää muistimoduulia vahingoittumasta käsittelemällä sitä ainoastaan reunoista. Älä kosketa muistimoduulin komponentteja. a. Vedä muistimoduulin sivuilla olevia pidikkeitä (1) ulospäin. Muistimoduuli kallistuu ylöspäin. 6 Muistimoduulien lisääminen tai vaihtaminen

11 b. Tartu muistimoduuliin (2) sen reunasta ja vedä moduuli varovasti ulos muistimoduulipaikasta. Aseta muistimoduuli staattiselta sähköltä suojattuun pakkaukseen. 14. Aseta uusi muistimoduuli paikalleen seuraavasti: VAROITUS: Voit estää muistimoduulia vahingoittumasta käsittelemällä sitä ainoastaan reunoista. Älä kosketa muistimoduulin komponentteja. a. Aseta muistimoduulin kololla merkitty reuna (1) muistimoduulipaikan kielekkeellä merkittyä kohtaa vasten. b. Muistimoduulin ollessa 45 asteen kulmassa muistimoduulipaikkaan nähden paina moduulia (2) muistimoduulipaikkaan, kunnes se asettuu paikalleen. VAROITUS: Älä taivuta muistimoduulia, jotta se ei vahingoitu. 7

12 c. Paina muistimoduuli (3) varovasti paikalleen käsittelemällä sitä vasemmalta ja oikealta puolelta, kunnes pidikkeet napsahtavat paikoilleen. 15. Käännä näppäimistö 15- ja 17-tuumaisissa tietokoneissa ympäri (1), aseta se näppäimistökelkkaan ja työnnä näppäimistö paikalleen (2). Käännä näppäimistö 14-tuumaisissa tietokoneissa ympäri (1), aseta se näppäimistökelkkaan ja työnnä näppäimistö paikalleen (2). 8 Muistimoduulien lisääminen tai vaihtaminen

13 16. Kiinnitä näppäimistön ruuvit. Tietokoneessa on kaksi tai kolme ruuvia, jotka on kiinnitettävä. HUOMAUTUS: Katso kuvaa, joka muistuttaa eniten omaa tietokonettasi. 17. Työnnä kytkimen kansi paikalleen. 18. Sulje tietokoneen näyttö. 9

14 19. Kiinnitä tietokoneen takareunassa olevat kaksi ruuvia ja niiden suojukset. 10 Muistimoduulien lisääminen tai vaihtaminen

15 20. Kiinnitä akun alueen ruuvit. Tietokoneessa on neljä, viisi tai seitsemän ruuvia, jotka on kiinnitettävä. HUOMAUTUS: Katso kuvaa, joka muistuttaa eniten omaa tietokonettasi. 11

16 21. Käännä tietokone tasaisella alustalla ylösalaisin ja aseta akku takaisin paikalleen. 22. Liitä ulkoinen virtalähde ja ulkoiset laitteet takaisin. 23. Käynnistä tietokone. 12 Muistimoduulien lisääminen tai vaihtaminen

17 Hakemisto K kytkimen kansi irrottaminen 4 M muistimoduuli irrottaminen 6 muistimoduulit, vaihtaminen 1 N näppäimistö irrottaminen 6 Hakemisto 13
