1 TH-FLWBL läpivientianturin asennusohjeet TH-FLWBL on 11, 200kHz anturi joka on suunniteltu Lowrance laitteisiin jotka käyttävät sinistä liitintä. Lue ohjeet huolella ennenkuin asennat anturin. Muista että anturin asennus on tärkein tekijä laitteen asennuksessa. Suositeltavat työkalut ja tarvikkeet Tarvitset poran, poranterän ja pohjan materiaalin mukaisen reikäsahan, vedenkestävää tiivisteainetta esim 3M Polyurethane Marine Adhesive Sealant 5200 tai vastaavaa. (Tarvikkeet eivät kuulu anturipakettiin). Asennuspaikan valinta Anturin sijainti on tärkeä tekijä sen toiminnan kannalta. Pohdi seuraavia asioita huolella ennen asennusta. 1. Veden virtaus Anturin tulisi sijaita paikassa, jossa veden virtaus on mahdollisimman tasainen. tämä on yleensä lähellä pohjan keskilinjaa. 2. Sisämoottorilla varustetut veneet Anturi pitää asentaa potkureiden niiden akselin ja peräsimen etupuolelle, sekä jäähdytysveden sisäänottojen etupuolelle. Asenna anturi kaikkien kiinnikkeiden etupuolelle.

Suositeltavat työkalut ja tarvikkeet Tarvitset poran, poranterän ja pohjan materiaalin mukaisen reikäsahan, vedenkestävää tiivisteainetta esim 3M Polyurethane Marine Adhesive Sealant 5200 tai

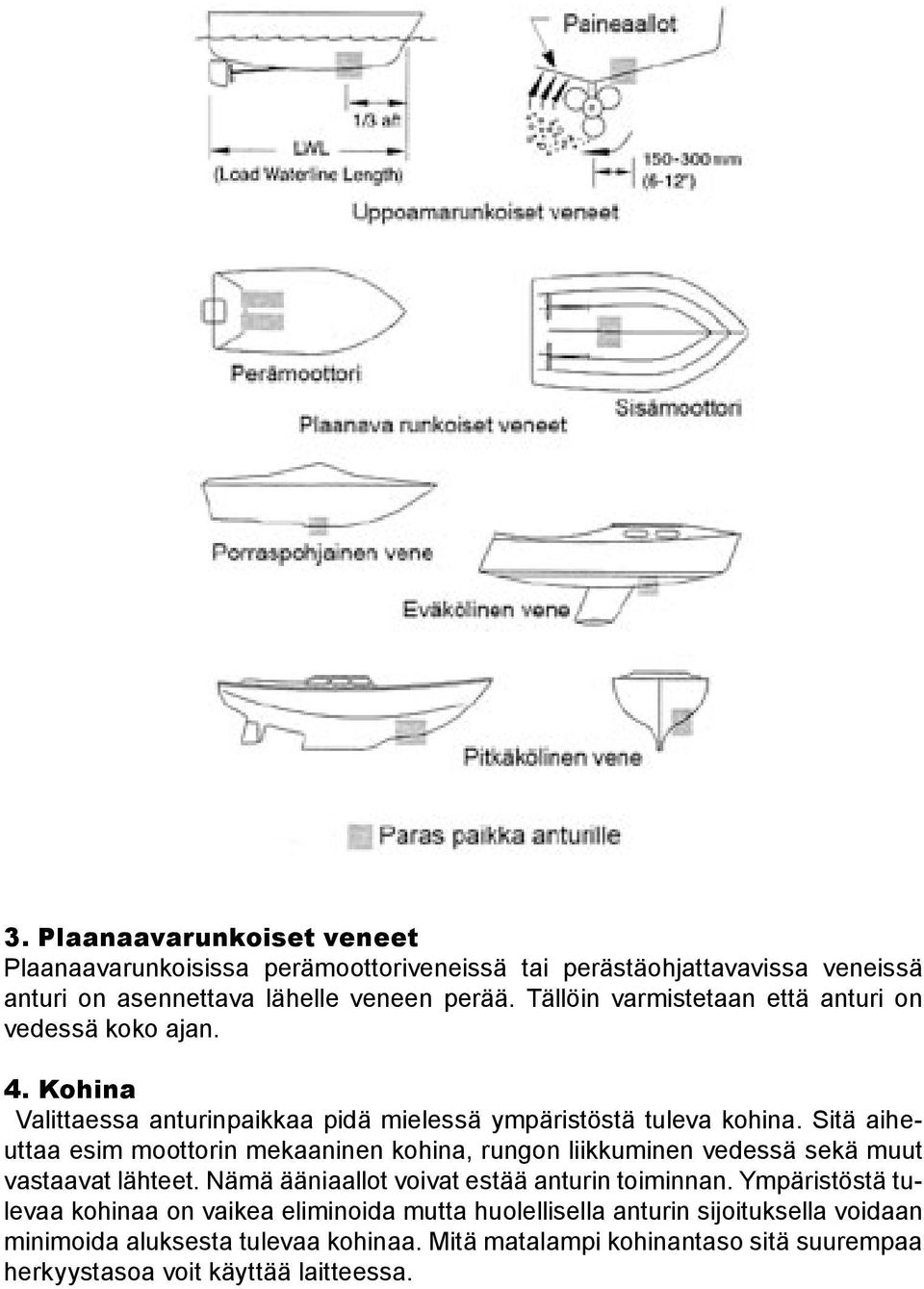

2 3. Plaanaavarunkoiset veneet Plaanaavarunkoisissa perämoottoriveneissä tai perästäohjattavavissa veneissä anturi on asennettava lähelle veneen perää. Tällöin varmistetaan että anturi on vedessä koko ajan. 4. Kohina Valittaessa anturinpaikkaa pidä mielessä ympäristöstä tuleva kohina. Sitä aiheuttaa esim moottorin mekaaninen kohina, rungon liikkuminen vedessä sekä muut vastaavat lähteet. Nämä ääniaallot voivat estää anturin toiminnan. Ympäristöstä tulevaa kohinaa on vaikea eliminoida mutta huolellisella anturin sijoituksella voidaan minimoida aluksesta tulevaa kohinaa. Mitä matalampi kohinantaso sitä suurempaa herkyystasoa voit käyttää laitteessa.

Sitä aiheuttaa esim moottorin mekaaninen kohina, rungon liikkuminen vedessä sekä muut vastaavat lähteet. Nämä ääniaallot voivat estää anturin toiminnan.

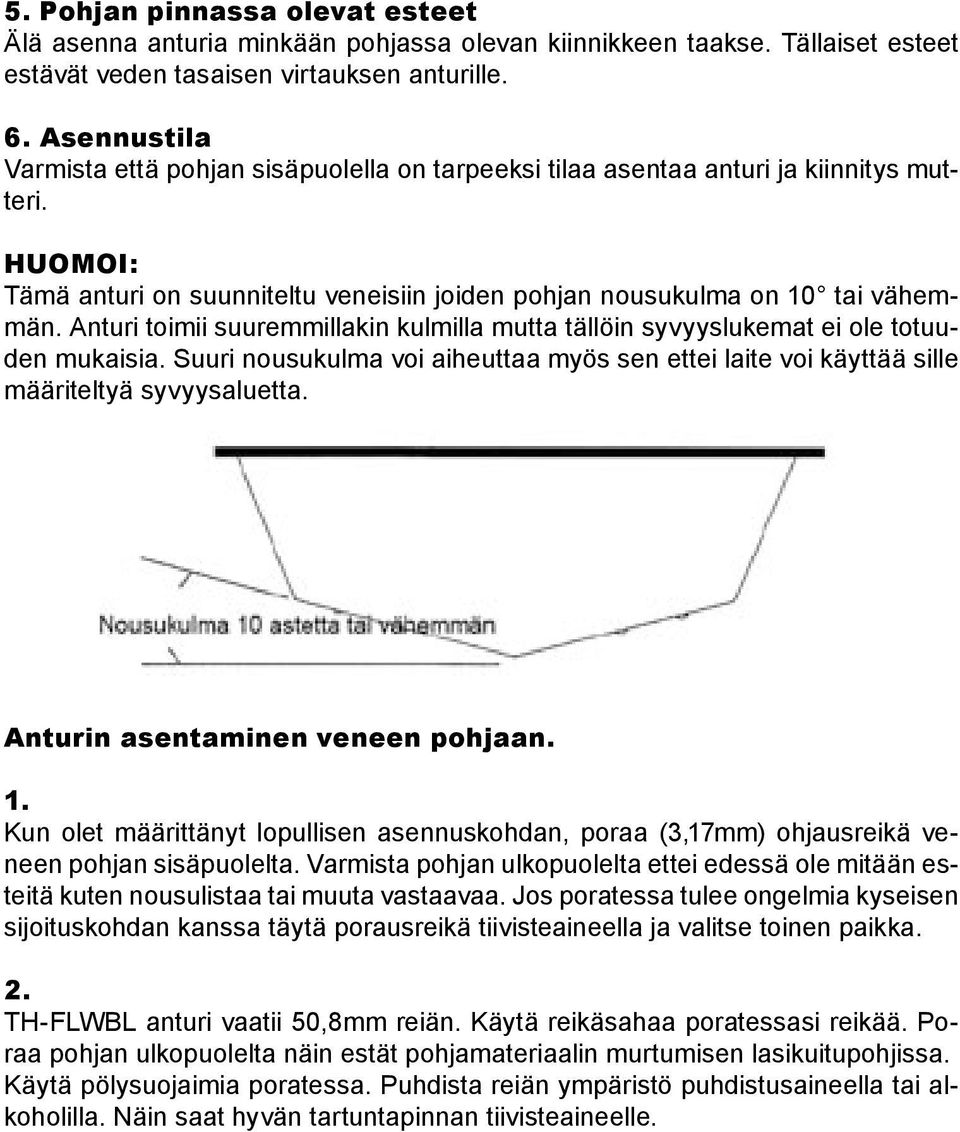

3 5. Pohjan pinnassa olevat esteet Älä asenna anturia minkään pohjassa olevan kiinnikkeen taakse. Tällaiset esteet estävät veden tasaisen virtauksen anturille. 6. Asennustila Varmista että pohjan sisäpuolella on tarpeeksi tilaa asentaa anturi ja kiinnitys mutteri. HUOMOI: Tämä anturi on suunniteltu veneisiin joiden pohjan nousukulma on 10 tai vähemmän. Anturi toimii suuremmillakin kulmilla mutta tällöin syvyyslukemat ei ole totuuden mukaisia. Suuri nousukulma voi aiheuttaa myös sen ettei laite voi käyttää sille määriteltyä syvyysaluetta. Anturin asentaminen veneen pohjaan. 1. Kun olet määrittänyt lopullisen asennuskohdan, poraa (3,17mm) ohjausreikä veneen pohjan sisäpuolelta. Varmista pohjan ulkopuolelta ettei edessä ole mitään esteitä kuten nousulistaa tai muuta vastaavaa. Jos poratessa tulee ongelmia kyseisen sijoituskohdan kanssa täytä porausreikä tiivisteaineella ja valitse toinen paikka. 2. TH-FLWBL anturi vaatii 50,8mm reiän. Käytä reikäsahaa poratessasi reikää. Poraa pohjan ulkopuolelta näin estät pohjamateriaalin murtumisen lasikuitupohjissa. Käytä pölysuojaimia poratessa. Puhdista reiän ympäristö puhdistusaineella tai alkoholilla. Näin saat hyvän tartuntapinnan tiivisteaineelle.

Anturi toimii suuremmillakin kulmilla mutta tällöin syvyyslukemat ei ole totuuden mukaisia. Suuri nousukulma voi aiheuttaa myös sen ettei laite voi käyttää sille määriteltyä syvyysaluetta.

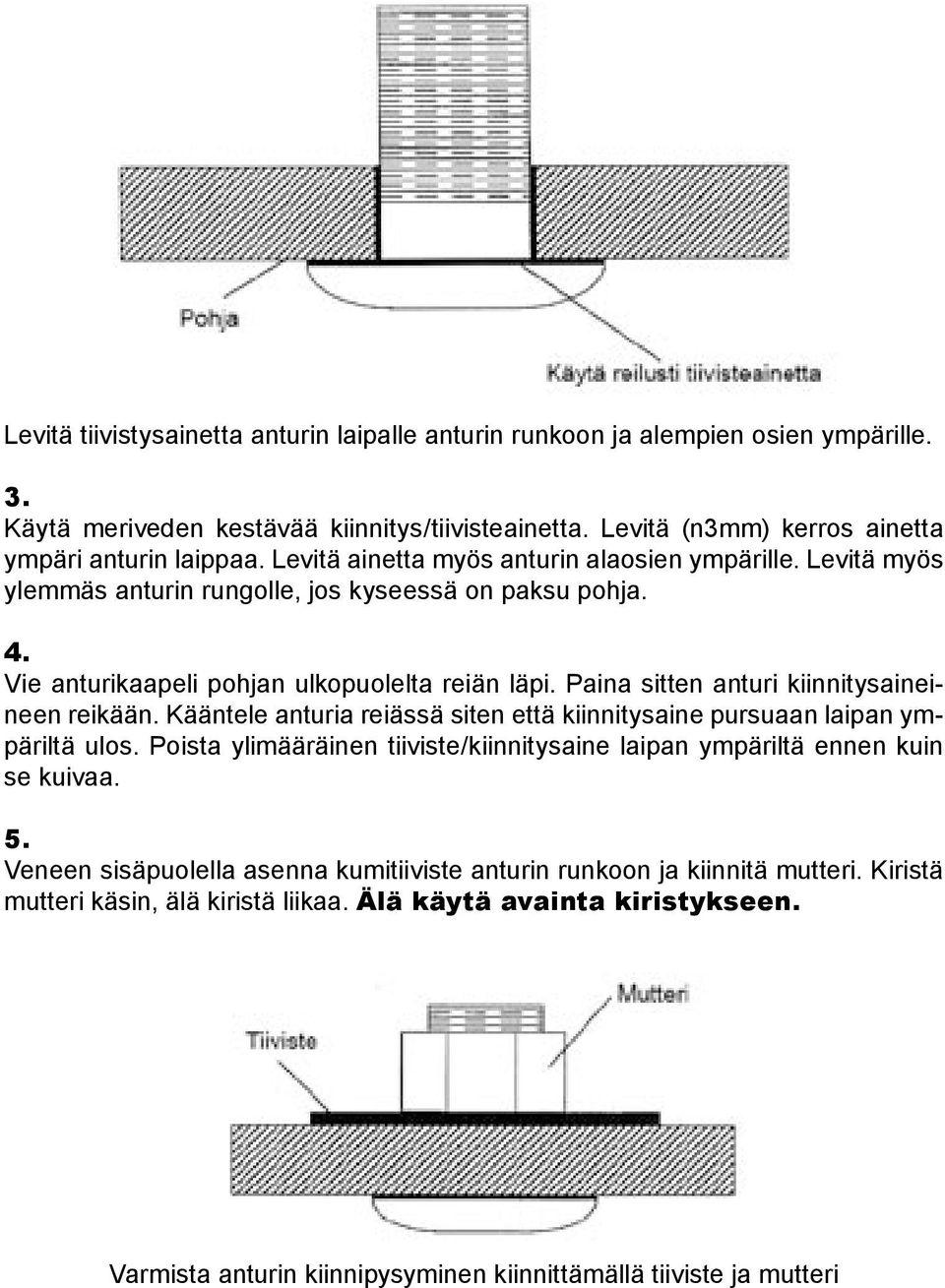

4 Levitä tiivistysainetta anturin laipalle anturin runkoon ja alempien osien ympärille. 3. Käytä meriveden kestävää kiinnitys/tiivisteainetta. Levitä (n3mm) kerros ainetta ympäri anturin laippaa. Levitä ainetta myös anturin alaosien ympärille. Levitä myös ylemmäs anturin rungolle, jos kyseessä on paksu pohja. 4. Vie anturikaapeli pohjan ulkopuolelta reiän läpi. Paina sitten anturi kiinnitysaineineen reikään. Kääntele anturia reiässä siten että kiinnitysaine pursuaan laipan ympäriltä ulos. Poista ylimääräinen tiiviste/kiinnitysaine laipan ympäriltä ennen kuin se kuivaa. 5. Veneen sisäpuolella asenna kumitiiviste anturin runkoon ja kiinnitä mutteri. Kiristä mutteri käsin, älä kiristä liikaa. Älä käytä avainta kiristykseen. Varmista anturin kiinnipysyminen kiinnittämällä tiiviste ja mutteri

Paina sitten anturi kiinnitysaineineen reikään. Kääntele anturia reiässä siten että kiinnitysaine pursuaan laipan ympäriltä ulos.

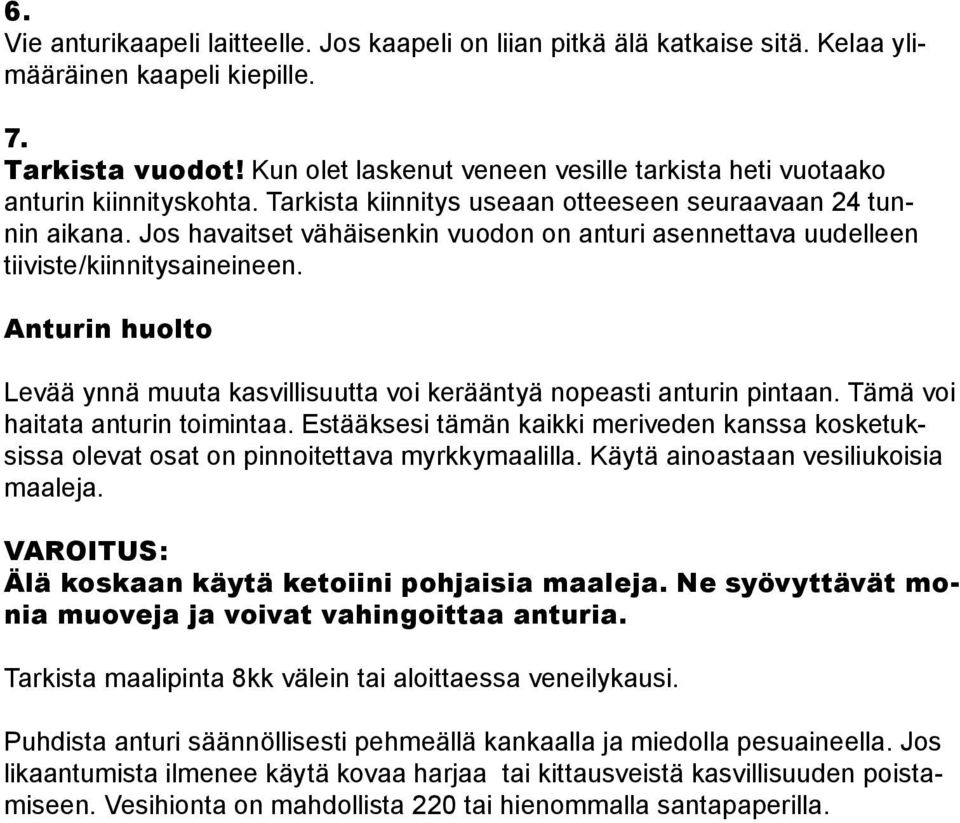

5 6. Vie anturikaapeli laitteelle. Jos kaapeli on liian pitkä älä katkaise sitä. Kelaa ylimääräinen kaapeli kiepille. 7. Tarkista vuodot! Kun olet laskenut veneen vesille tarkista heti vuotaako anturin kiinnityskohta. Tarkista kiinnitys useaan otteeseen seuraavaan 24 tunnin aikana. Jos havaitset vähäisenkin vuodon on anturi asennettava uudelleen tiiviste/kiinnitysaineineen. Anturin huolto Levää ynnä muuta kasvillisuutta voi kerääntyä nopeasti anturin pintaan. Tämä voi haitata anturin toimintaa. Estääksesi tämän kaikki meriveden kanssa kosketuksissa olevat osat on pinnoitettava myrkkymaalilla. Käytä ainoastaan vesiliukoisia maaleja. VAROITUS: Älä koskaan käytä ketoiini pohjaisia maaleja. Ne syövyttävät monia muoveja ja voivat vahingoittaa anturia. Tarkista maalipinta 8kk välein tai aloittaessa veneilykausi. Puhdista anturi säännöllisesti pehmeällä kankaalla ja miedolla pesuaineella. Jos likaantumista ilmenee käytä kovaa harjaa tai kittausveistä kasvillisuuden poistamiseen. Vesihionta on mahdollista 220 tai hienommalla santapaperilla.

Jos havaitset vähäisenkin vuodon on anturi asennettava uudelleen tiiviste/kiinnitysaineineen. Anturin huolto Levää ynnä muuta kasvillisuutta voi kerääntyä nopeasti anturin pintaan.
