1 Installation instructions, accessories Ohje nro Versio 1.0 Osa nro Sähkötoiminen moottorinlämmitin, 230 V, (R-design) IMG Volvo Car Corporation Sähkötoiminen moottorinlämmitin, 230 V, (R-design) V1.0 Sivu 1 / 23

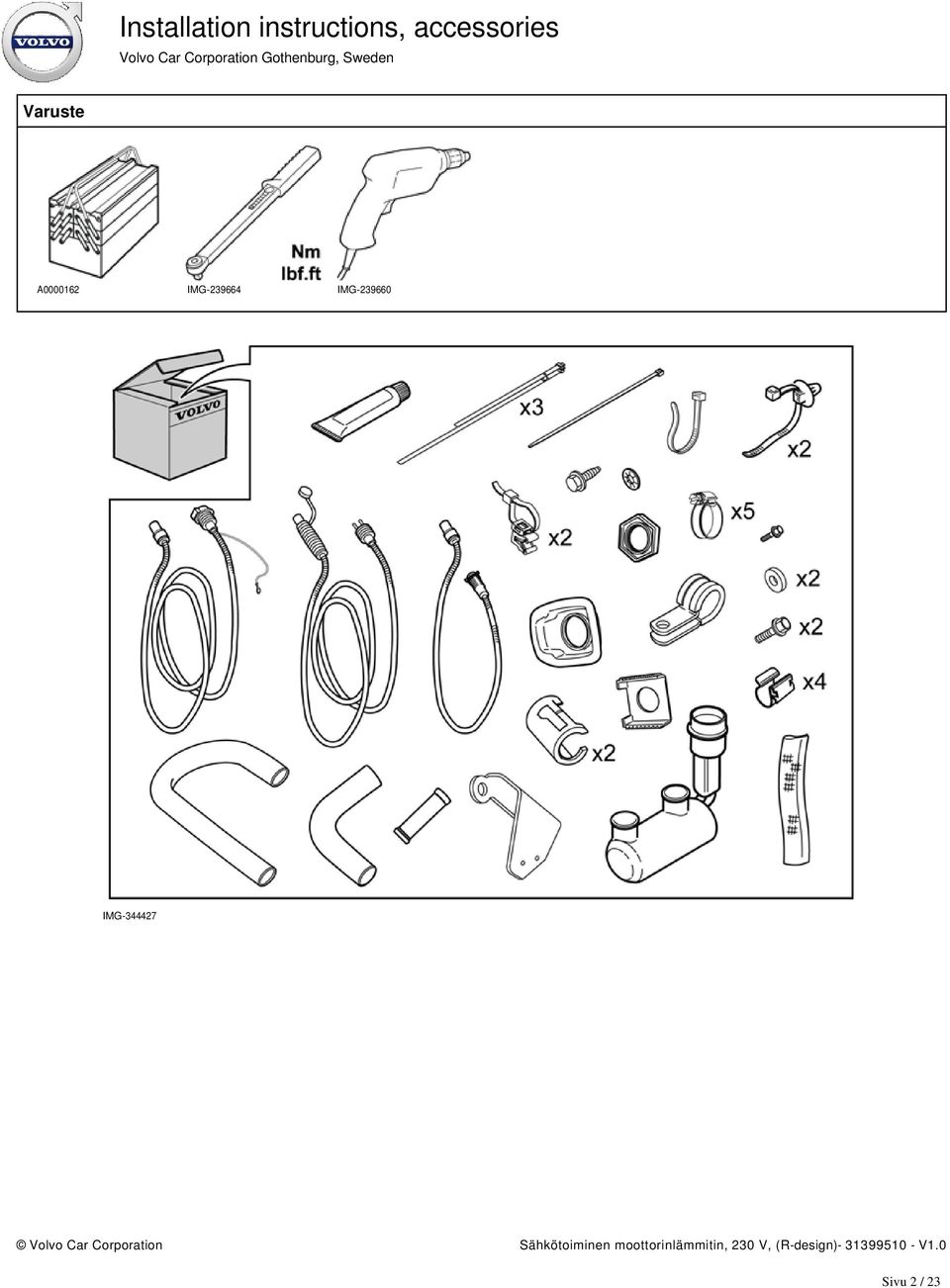

2 Varuste A IMG IMG IMG Sivu 2 / 23

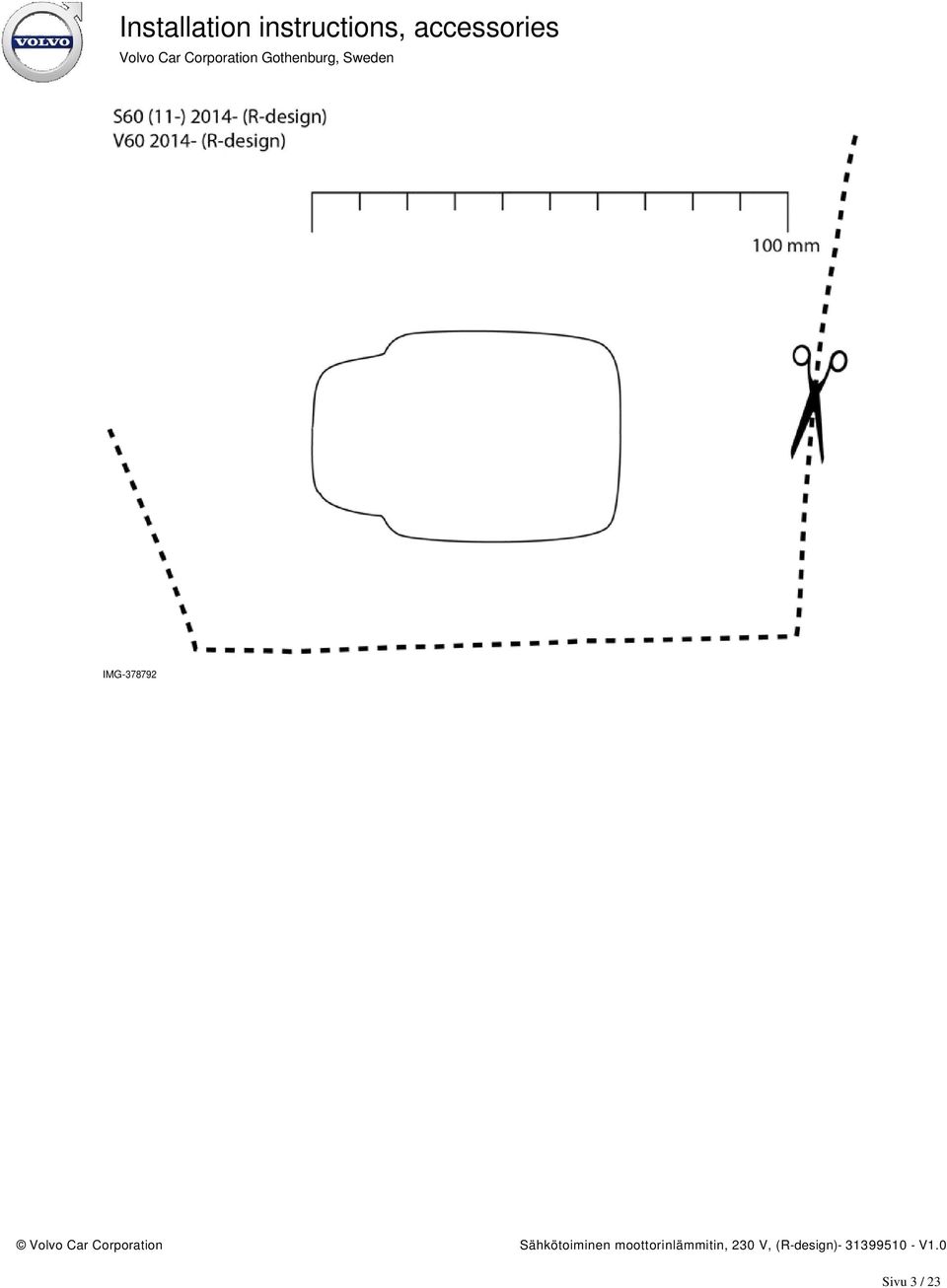

3 IMG Sivu 3 / 23

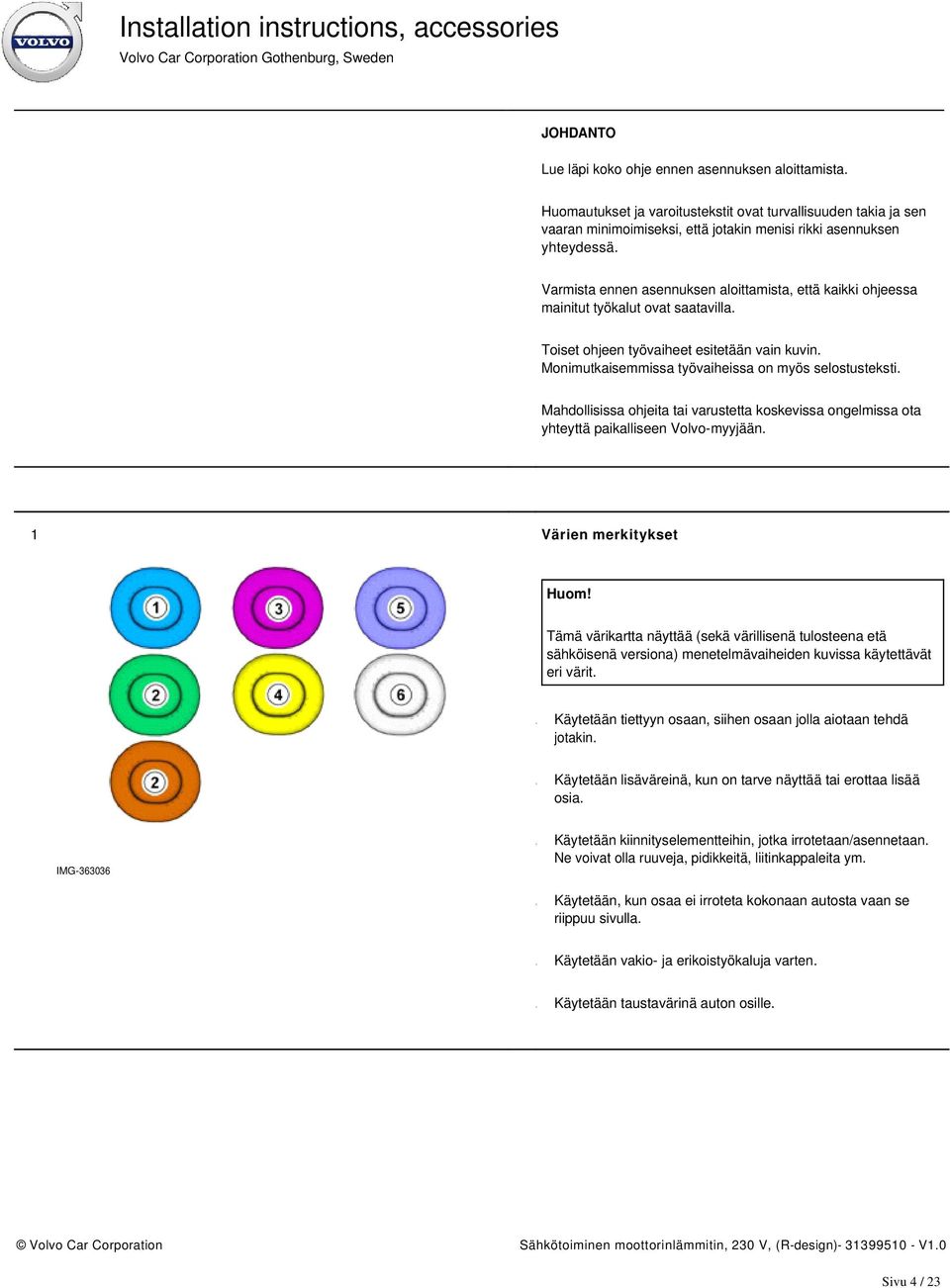

4 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. 1 Värien merkitykset Huom! Tämä värikartta näyttää (sekä värillisenä tulosteena etä sähköisenä versiona) menetelmävaiheiden kuvissa käytettävät eri värit. 1. Käytetään tiettyyn osaan, siihen osaan jolla aiotaan tehdä jotakin. 2. Käytetään lisäväreinä, kun on tarve näyttää tai erottaa lisää osia. IMG Käytetään kiinnityselementteihin, jotka irrotetaan/asennetaan. Ne voivat olla ruuveja, pidikkeitä, liitinkappaleita ym. 4. Käytetään, kun osaa ei irroteta kokonaan autosta vaan se riippuu sivulla. 5. Käytetään vakio- ja erikoistyökaluja varten. 6. Käytetään taustavärinä auton osille. Sivu 4 / 23

5 2 Irrotus IMG Irrota oikea etupyörä. IMG Irrota viisi ruuvia sisälokasuojan etureunasta molemmilla puolilla. Irrota sisälokasuojaa koriin kiinnittävät muovimutterit molemmilla puolilla. IMG Sivu 5 / 23

6 5 Käännä sisälokasuojat sivuun molemmilla puolilla. IMG Puhdista puskurinkuori isopropanolilla kohdasta, johon etupistorasian leikkausmalli kiinnitetään. Pyyhi kuivaksi. IMG Käytä asennusohjeen mallia. Leikkaa katkoviivoja pitkin. IMG Sivu 6 / 23

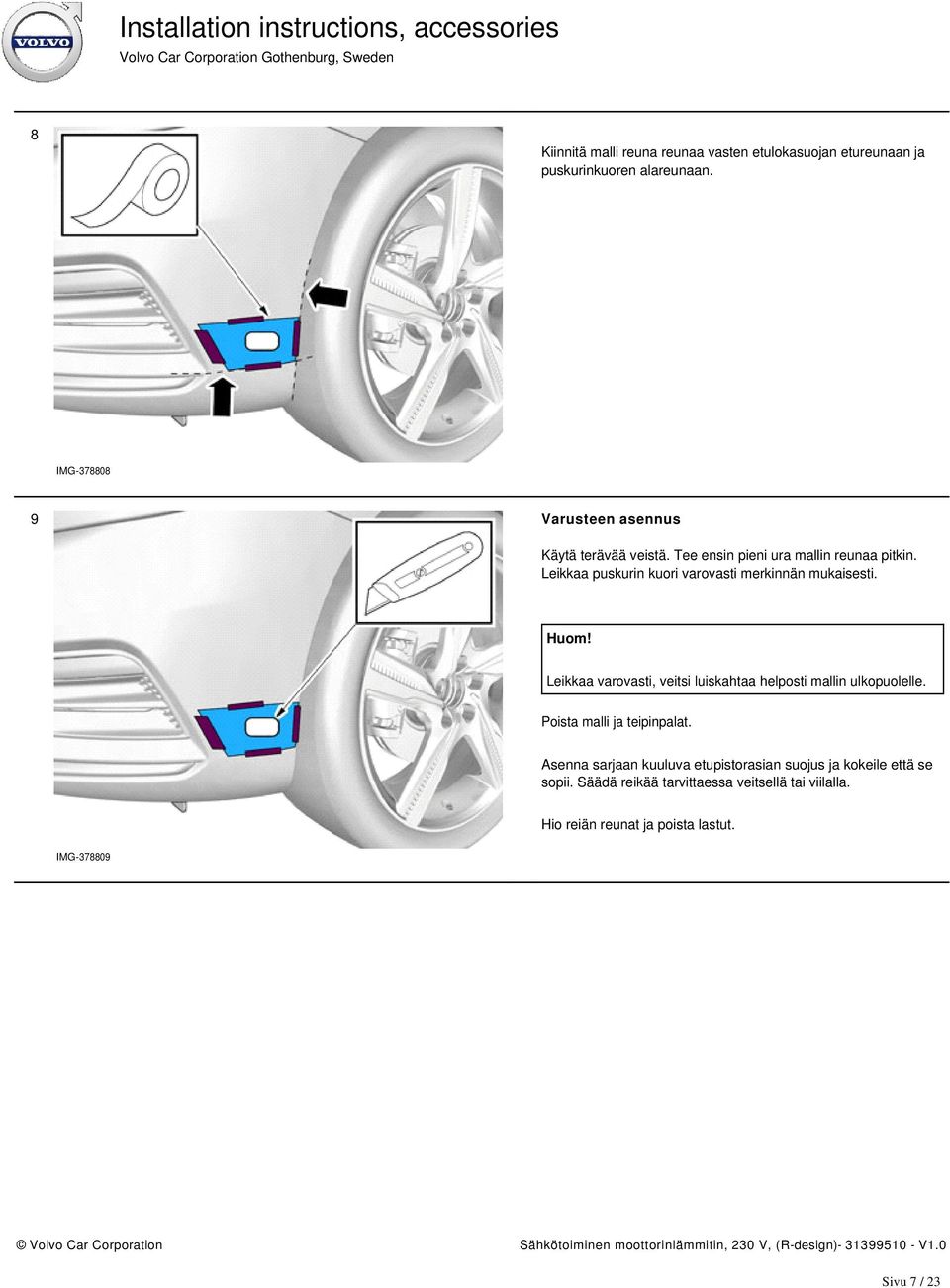

7 8 Kiinnitä malli reuna reunaa vasten etulokasuojan etureunaan ja puskurinkuoren alareunaan. IMG Varusteen asennus Käytä terävää veistä. Tee ensin pieni ura mallin reunaa pitkin. Leikkaa puskurin kuori varovasti merkinnän mukaisesti. Huom! Leikkaa varovasti, veitsi luiskahtaa helposti mallin ulkopuolelle. Poista malli ja teipinpalat. Asenna sarjaan kuuluva etupistorasian suojus ja kokeile että se sopii. Säädä reikää tarvittaessa veitsellä tai viilalla. Hio reiän reunat ja poista lastut. IMG Sivu 7 / 23

8 10 Paina sarjan suojus kiinni puskurinkuoreen leikattuun aukkoon. Ota sarjaan kuuluva etupistorasian johdin maadoitusjohtimineen ja pujota nämä suojakotelon läpi. IMG A Asenna sarjan kiinnityssanka ja mutteri. Kytke sähköliitin etupistorasiaan pitääksesi siitä vastaan kiristyksen aikana. Kiinnitä etupistorasia puskurinkuoreen. Varmista, että etupistorasian kansi avautuu taaksepäin. 11B IMG IMG Sivu 8 / 23

9 12 Irrotus IMG IMG Varusteen asennus Vedä johdin etupistorasian johtimen kanssa apurungon vasemman etukiinnikkeen taakse. IMG Sivu 9 / 23

10 15 Jatka vetämällä alas apurungon sisäpuolella. IMG Kiinnitä johdin apurungon vasemmassa etukiinnikkeessä olevaan reikään. IMG Poraa Ø 4 mm:n (5/32") reikä etupistorasian maadoitusta varten vasemman etusivupalkin alasivulle kuvan osoittamaan paikkaan. Tasoita reiän reunat, poista porauslastut ja ruostesuojaa. Ota ruuvi ja hammaslevy sarjasta. Kiinnitä maadoitusjohdin. IMG Sivu 10 / 23

11 18 Laske jäähdytysneste pois. Kiristä nippa tyhjennyksen jälkeen. IMG Irrota letkunkiristin, vedä letku irti öljynjäähdyttimestä ja anna jäljellä olevan jäähdytysnesteen valua ulos. IMG Sivu 11 / 23

12 20 Laita letku takaisin ja leikkaa se suunnilleen kaaren suoran osan keskeltä. IMG Irrota letkunpää ja heitä se pois. Sarjassa on uusi letku ja liitin. IMG Ota jatkoliitin sarjasta ja laita se puoliksi jäljellä olevan letkunosan sisään. IMG Sivu 12 / 23

13 23 Ota letkunkiristin sarjasta ja kiristä liitin. Kiristä letkunkiristin kunnolla. IMG Ota sarjaan kuuluvat konsoli, kaksi ruuvia ja aluslevyä sekä kiinnitä konsoli olemassa oleviin reikiin öljynjäähdyttimen vasemmalla puolella. Huom! Ruuvit ovat itsekierteittäviä, joten niiden kiertäminen voi olla hidasta. Varmista, että ruuvit keskittyvät suoraan reikiin, niin että ruuvinkannat tulevat tasaisesti kannatinta vasten. IMG Koskee 2-pyörävetoisia ajoneuvoja Ota sarjaan kuuluvat lämmitin, kumipäällysteinen kiristin ja ruuvi ja kiinnitä lämmitin kiristimellä konsolin ylempään reikään. Lämmittimen letkuliitäntöjen pitää osoittaa taaksepäin. IMG Sivu 13 / 23

14 26 Koskee 4-pyörävetoisia ajoneuvoja Ota sarjaan kuuluvat lämmitin, kumipäällysteinen kiristin ja ruuvi ja kiinnitä lämmitin kiristimellä konsolin alempaan reikään. Lämmittimen letkuliitäntöjen pitää osoittaa taaksepäin. IMG Kaikki autot Ota liitosjohto ja kaksi letkunkiristintä sarjasta. Katkaise letku kuvan mukaan. IMG Sivu 14 / 23

15 28 Asenna letku aiemmin asennetun jatkoliittimen ja moottorinlämmittimen yläliitoksen väliin. Kiristä kiristimet kunnolla. Varmista, että letkut eivät hankaudu vetoakseliin tai letkunkiristimiin. IMG Ota viimeinen liitosletku ja kaksi jäljellä olevaa letkunkiristintä sarjasta. Liitä liitosletku moottorinlämmittimen ja öljynjäähdyttimen jäljellä oleviin liitoskohtiin. Kiristä letkunkiristimet kunnolla. IMG Ota kiinnittimellä varustettu nippuside, joka on tarkoitettu Ø 6,5 mm:n (1/4") reikään ja paina se vasempaan reikään apurungon yläreunan sisäsivulla. IMG Sivu 15 / 23

16 31 Ota neljä sarjaan kuuluvaa kiinnitintä ja paine ne kiinni apurungon ylä-/etureunaan. IMG Voitele lämmittimen johtimen liittimen O-rengas matalan lämpötilan rasvalla osanumero Huom! Kosketuspinnoille ei saa päästää rasvaa. D Pätee kun vain moottorinlämmitin asennetaan Yhdistä liitosjohdin moottorinlämmittimelle etupistorasiasta tulevaan johtimeen. Paina liitokset kunnolla yhteen ja paina sarjaan kuuluva lukitusholkki kiinni liitoksen päälle. IMG Sivu 16 / 23

17 34 Kiinnitä johdinliitos (1) apurungon sisäsivulle nippusiteellä ja paina johdin kiinni asennettuihin kiinnittimiin. IMG Koskee samanaikaista matkustamoliittimen asennusta Kytke: johdin (1) lämmittimestä johdin (2) matkustamon pistorasialle johdin (3) etupistorasiaan IMG Sivu 17 / 23

18 36 Aseta haaroitusliitin apurungon tilaan ja kiinnitä haaroitusliitin taempaan johtimeen nippusiteellä, joka asetetaan apurungon yläreunassa olevaan reikään. IMG Kaikki autot Jatka johtimen vetämistä ylös apurungon oikean kiinnikkeen ympäri tehostinpumpun ja korin väliin. IMG IMG Sivu 18 / 23

19 39 Vedä johdin edelleen alas tehostinpumpun letkua pitkin apurungon sisäpuolelle. Kiinnitä pidikkeellä varustetulla nippusiteellä. IMG Vedä johdin apurungon sisäpuolta pitkin ja ylös lämmittimeen. Paina kaksi pidikettä reunaan ja kiinnitä johdin. IMG Ota säteilysuoja sarjasta ja pujota se liitosjohtimen päälle. IMG Sivu 19 / 23

20 42 Paina eteen vedetty liitosjohdin kunnolla kiinni lämmittimeen ja paina lukitusholkki kiinni liitoksen päälle. IMG Vedä säteilysuojaa takaisin siten, että se peittää kokonaan lämmittimen liitoksen. Ota harmaa nippuside sarjasta ja kiinnitä säteilysuoja lämmittimen liitokseen. Huom! Katso, että johdin on vedetty siten, ettei se pääse ottamaan kiinni hihnapyörään, ilmastointikompressorin hihnaan tai vetoakseliin. IMG Sivu 20 / 23

21 44 Asennus Täytä jäähdytysneste ja käytä moottori lämpimäksi. Ilmaa jäähdytysjärjestelmä ja tarkasta, ettei vuotoa esiinny. Jälkitäytä jäähdytysjärjestelmä tarvittaessa. IMG IMG IMG Sivu 21 / 23

22 47 IMG IMG IMG Sivu 22 / 23

23 Sivu 23 / 23
