1 Kalusteiden asennusja hoito-ohjeet Varastointi Mikäli kalusteita joudutaan varastoimaan, on varastointiolosuhteiden vastattava käyttöolosuhteissa vallitsevaa lämpötilaa ja kosteutta. Suhteellinen kosteus saa olla enintään 60 %. On ehdottomasti vältettävä tiloja, joissa on tehty betonivalutöitä viimeisen kahdeksan viikon aikana. Valmistaja ei korvaa kosteasta varastointipaikasta aiheutuvia vaurioita. Älä varastoi komeroiden ovia, pitkiä irtosivuja tai sokkelin peitelevyjä pystyasennossa seinää vasten, vaan vaakatasossa tasaisella alustalla. Näin vältät mahdollisen käyristymisen. Tuotteiden tunnistaminen Jokaisen kaapin taustassa on esinelappu, jonka tiedot vastaavat tilausvahvistuksen tietoja. Tuotekoodi Ovimalli Rivinumero Kätisyys Toimenpiteet ennen asennusta -Lue asennusohjeet ennen asennuksen aloittamista. Näin vältyt virheiltä ja turhalta työltä. -Hanki tarvittavat työkalut, tarvikkeet ja ruuvit. -Seinien tulee olla pystysuorassa. -Nurkkien tulee olla suorassa kulmassa, varsinkin jos käytetään kulmakaappeja. -Lattian tulee olla vaakasuora ja lattiapinnan tasainen. -Mikäli lattiassa ja seinissä esiintyy mittapoikkeamia, ne on korjattava ennen asennuksen aloittamista joko tasoitteilla tai isommissa poikkeamissa listojen avulla koolaten. -Seinien maalaus/tapetointi sekä lattialaattojen/parketin asennus on tehtävä ennen kalusteiden asennusta. Valmis lattia on hyvä suojata esim. pahvilla kalusteasennuksen ajaksi. 1. Copyright Domus Yhtiöt Oy

2 Kiinnityskorkeus Kuvassa on esitetty kalusteiden kiinnityskorkeudet valmiista lattiapinnasta. Mikäli sokkelikorkeus on 113 mm, vähennä esitetyistä mitoista 50 mm. Tarkasta, että seinärakenne on riittävän tukeva kiinnityskohtien korkeudelta IPkork.707 IKkork.1920 IKKkork HSMkork.704 HSkork.988 IPkork Huom.konekomeroissa alimmaisten kiinnityslistojen paikat vaihtelevat komeron rakenteesta johtuen. Asennusmitoitus 1373 / 1379 Pöytäkaappien yläreunaan lattiasta on 870 mm ja seinäkaappien alareunaan yleensä joko 1373 mm (988 mm korkeilla kaapeilla) tai 1379 mm (704 mm korkeilla kaapeilla). 2. Copyright Domus Yhtiöt Oy

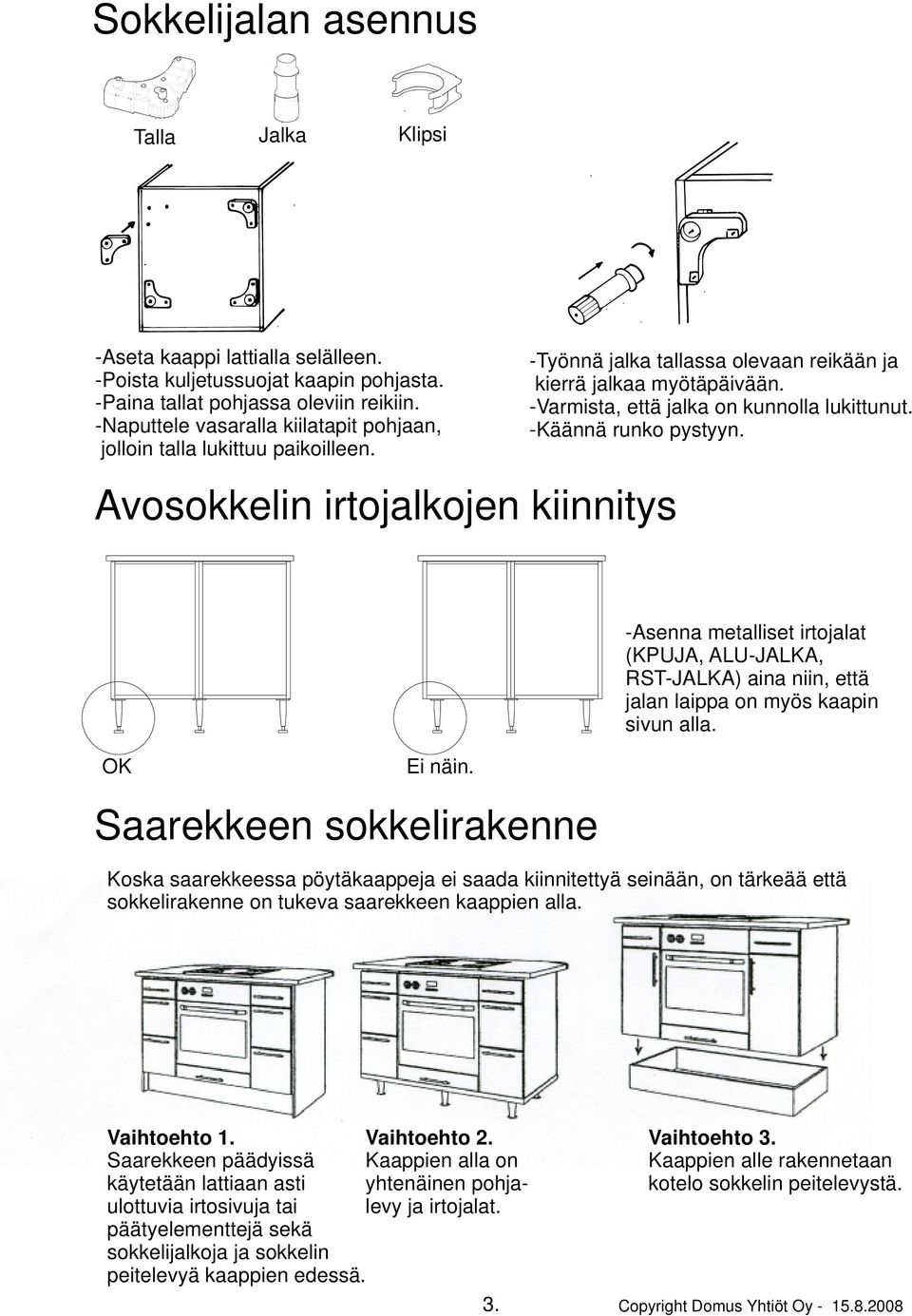

3 Sokkelijalan asennus Talla Jalka Klipsi -Aseta kaappi lattialla selälleen. -Poista kuljetussuojat kaapin pohjasta. -Paina tallat pohjassa oleviin reikiin. -Naputtele vasaralla kiilatapit pohjaan, jolloin talla lukittuu paikoilleen. -Työnnä jalka tallassa olevaan reikään ja kierrä jalkaa myötäpäivään. -Varmista, että jalka on kunnolla lukittunut. -Käännä runko pystyyn. Avosokkelin irtojalkojen kiinnitys -Asenna metalliset irtojalat (KPUJA, ALU-JALKA, RST-JALKA) aina niin, että jalan laippa on myös kaapin sivun alla. OK Ei näin. Saarekkeen sokkelirakenne Koska saarekkeessa pöytäkaappeja ei saada kiinnitettyä seinään, on tärkeää että sokkelirakenne on tukeva saarekkeen kaappien alla. Vaihtoehto 1. Vaihtoehto 2. Saarekkeen päädyissä Kaappien alla on käytetään lattiaan asti yhtenäinen pohjalevy ja irtojalat. ulottuvia irtosivuja tai päätyelementtejä sekä sokkelijalkoja ja sokkelin peitelevyä kaappien edessä. Vaihtoehto 3. Kaappien alle rakennetaan kotelo sokkelin peitelevystä. 3. Copyright Domus Yhtiöt Oy

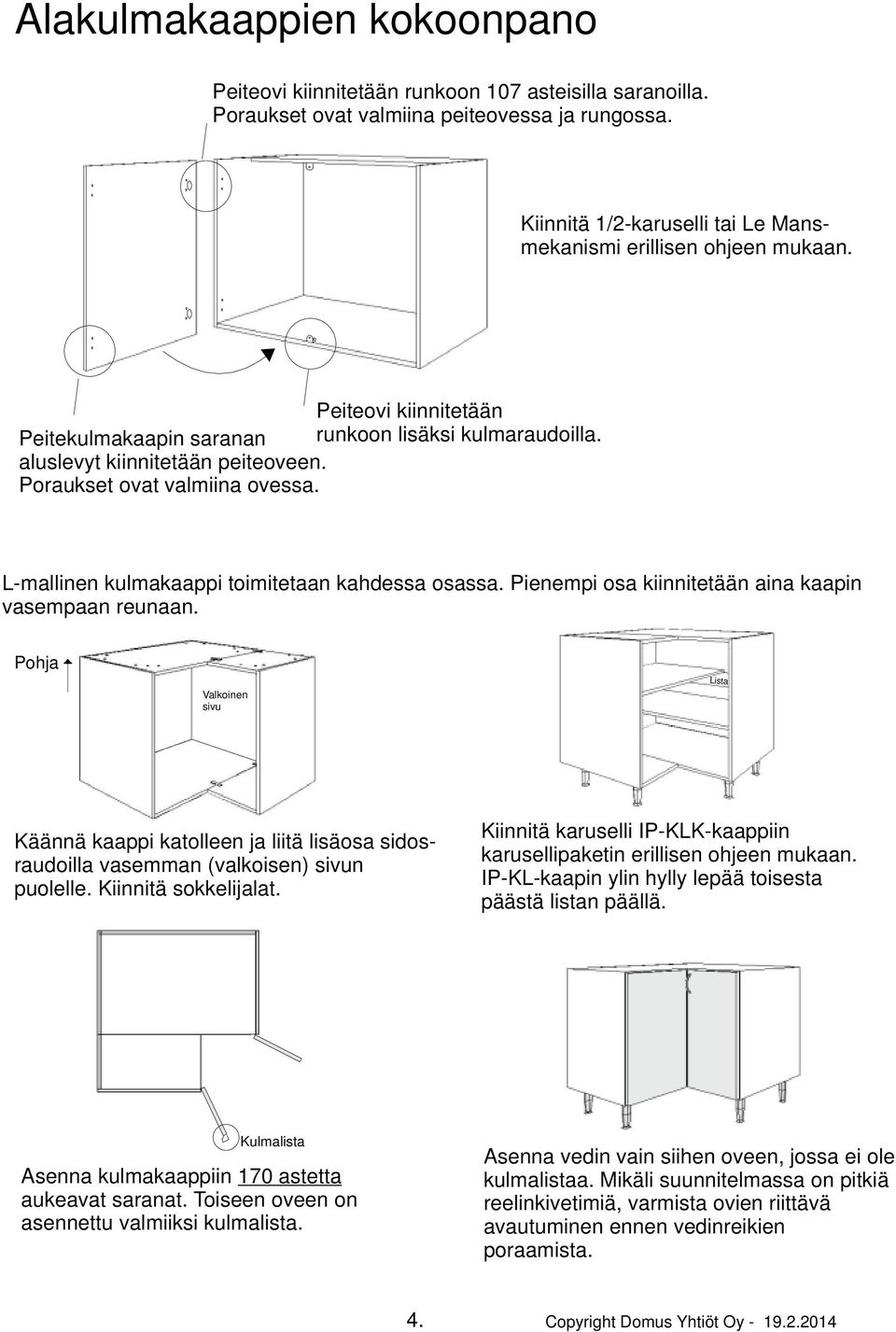

4 Alakulmakaappien kokoonpano Peiteovi kiinnitetään runkoon 107 asteisilla saranoilla. Poraukset ovat valmiina peiteovessa ja rungossa. Kiinnitä 1/2-karuselli tai Le Mansmekanismi erillisen ohjeen mukaan. Peiteovi kiinnitetään Peitekulmakaapin saranan runkoon lisäksi kulmaraudoilla. aluslevyt kiinnitetään peiteoveen. Poraukset ovat valmiina ovessa. L-mallinen kulmakaappi toimitetaan kahdessa osassa. Pienempi osa kiinnitetään aina kaapin vasempaan reunaan. Pohja Valkoinen sivu Lista Käännä kaappi katolleen ja liitä lisäosa sidosraudoilla vasemman (valkoisen) sivun puolelle. Kiinnitä sokkelijalat. Kiinnitä karuselli IP-KLK-kaappiin karusellipaketin erillisen ohjeen mukaan. IP-KL-kaapin ylin hylly lepää toisesta päästä listan päällä. Kulmalista Asenna kulmakaappiin 170 astetta aukeavat saranat. Toiseen oveen on asennettu valmiiksi kulmalista. Asenna vedin vain siihen oveen, jossa ei ole kulmalistaa. Mikäli suunnitelmassa on pitkiä reelinkivetimiä, varmista ovien riittävä avautuminen ennen vedinreikien poraamista. 4. Copyright Domus Yhtiöt Oy

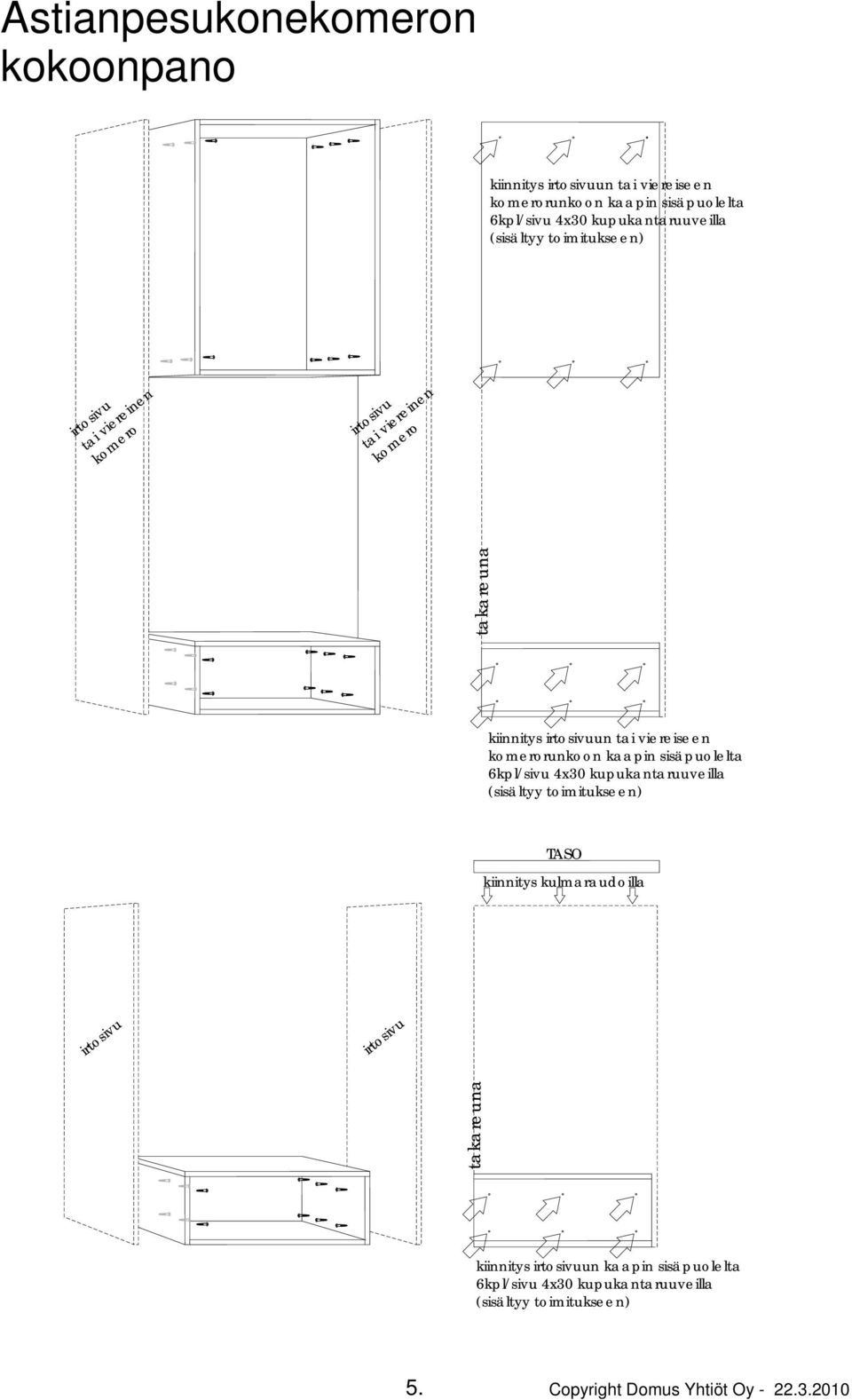

5 Astianpesukonekomeron kokoonpano kiinnitys irtosivuun tai viereiseen komerorunkoon kaapin sisäpuolelta 6kpl/sivu 4x30 kupukantaruuveilla (sisältyy toimitukseen) irtosivu tai viereinen komero irtosivu tai viereinen komero tak a reuna kiinnitys irtosivuun tai viereiseen komerorunkoon kaapin sisäpuolelta 6kpl/sivu 4x30 kupukantaruuveilla (sisältyy toimitukseen) TASO kiinnitys kulmaraudoilla irtosivu irtosivu takareuna kiinnitys irtosivuun kaapin sisäpuolelta 6kpl/sivu 4x30 kupukantaruuveilla (sisältyy toimitukseen) 5. Copyright Domus Yhtiöt Oy

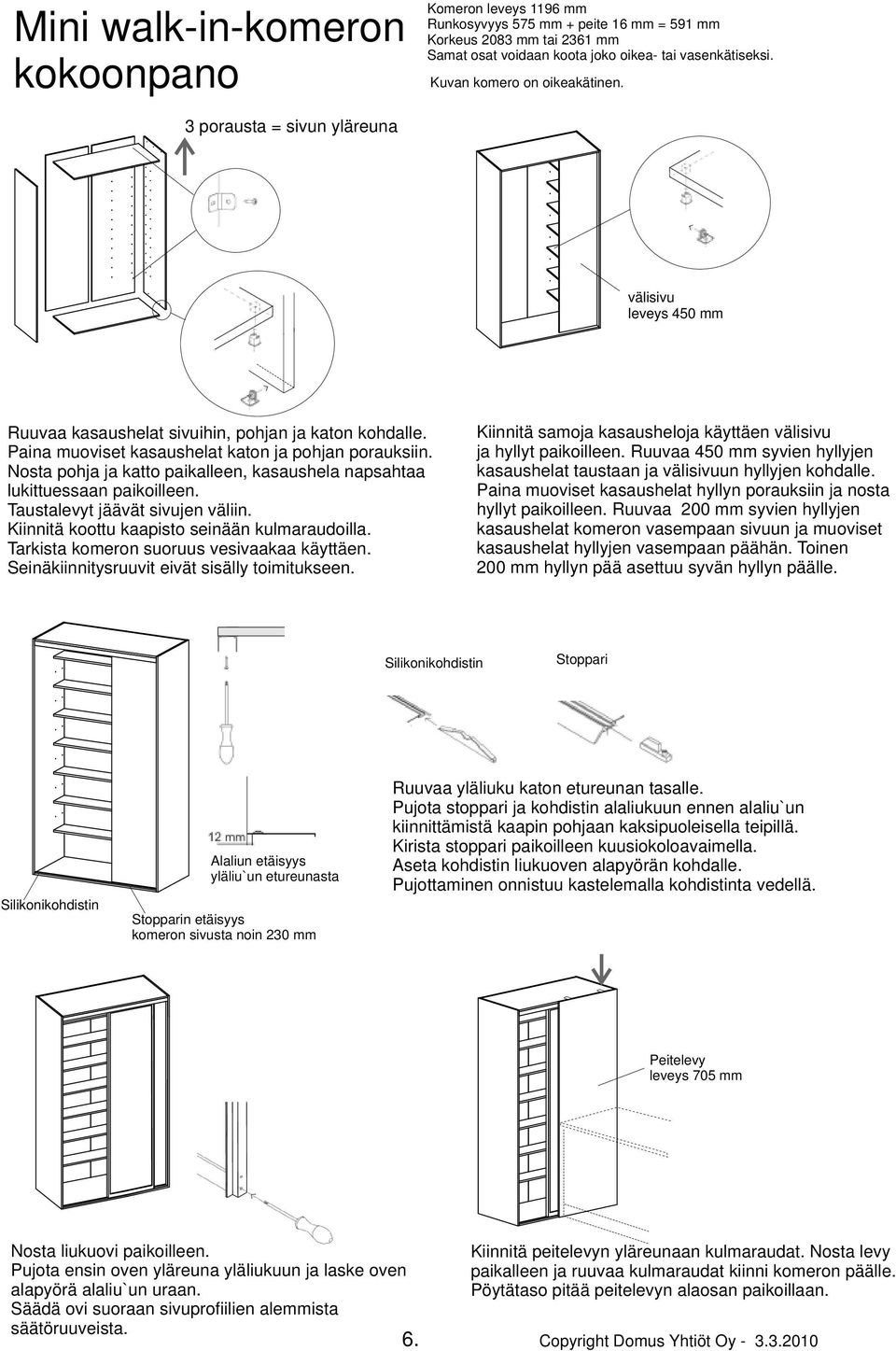

6 Mini walk-in-komeron kokoonpano Komeron leveys 1196 mm Runkosyvyys 575 mm + peite 16 mm = 591 mm Korkeus 2083 mm tai 2361 mm Samat osat voidaan koota joko oikea- tai vasenkätiseksi. Kuvan komero on oikeakätinen. 3 porausta = sivun yläreuna välisivu leveys 450 mm Ruuvaa kasaushelat sivuihin, pohjan ja katon kohdalle. Paina muoviset kasaushelat katon ja pohjan porauksiin. Nosta pohja ja katto paikalleen, kasaushela napsahtaa lukittuessaan paikoilleen. Taustalevyt jäävät sivujen väliin. Kiinnitä koottu kaapisto seinään kulmaraudoilla. Tarkista komeron suoruus vesivaakaa käyttäen. Seinäkiinnitysruuvit eivät sisälly toimitukseen. Kiinnitä samoja kasausheloja käyttäen välisivu ja hyllyt paikoilleen. Ruuvaa 450 mm syvien hyllyjen kasaushelat taustaan ja välisivuun hyllyjen kohdalle. Paina muoviset kasaushelat hyllyn porauksiin ja nosta hyllyt paikoilleen. Ruuvaa 200 mm syvien hyllyjen kasaushelat komeron vasempaan sivuun ja muoviset kasaushelat hyllyjen vasempaan päähän. Toinen 200 mm hyllyn pää asettuu syvän hyllyn päälle. Silikonikohdistin Stoppari Silikonikohdistin Alaliun etäisyys yläliu`un etureunasta Stopparin etäisyys komeron sivusta noin 230 mm Ruuvaa yläliuku katon etureunan tasalle. Pujota stoppari ja kohdistin alaliukuun ennen alaliu`un kiinnittämistä kaapin pohjaan kaksipuoleisella teipillä. Kirista stoppari paikoilleen kuusiokoloavaimella. Aseta kohdistin liukuoven alapyörän kohdalle. Pujottaminen onnistuu kastelemalla kohdistinta vedellä. Peitelevy leveys 705 mm Nosta liukuovi paikoilleen. Pujota ensin oven yläreuna yläliukuun ja laske oven alapyörä alaliu`un uraan. Säädä ovi suoraan sivuprofiilien alemmista säätöruuveista. Kiinnitä peitelevyn yläreunaan kulmaraudat. Nosta levy paikalleen ja ruuvaa kulmaraudat kiinni komeron päälle. Pöytätaso pitää peitelevyn alaosan paikoillaan. 6. Copyright Domus Yhtiöt Oy

7 Peitekulmakomeron kokoonpano Peitekulmakomero toimitetaan osina. Kuvan komero on vasenkätinen. merkki = sivun yläreuna Levitä liima sivujen kokoonpanoreikiin ja naputtele kiinnityslistat (3 kpl), katto ja pohja paikoilleen. Työnnä tausta ja ne yhdistävä saumalista paikoilleen taustauriin. Tarkista komeron suoruus ja naulaa tausta kiinni kattoon ja pohjaan. Kiinnitä sokkelijalat paikoilleen kaapin pohjaan. Kiinnitä komerorunko seinään taustan läpi kiinnityslistojen kohdalta. Varmista komeron suoruus vesivaakaa käyttämällä. Seinäkiinnitysruuvit eivät sisälly toimitukseen. Laita hyllyn kannakkeet (4 kpl/hylly) ja hyllyt paikoilleen. Aluslevyn poraukset 72 peiteovi komeron ovi saranoidaan peiteoveen 944 Huom! Katso alukehäoven saranointi ja aluslevyn kiinnitys erillisestä ohjeesta Copyright Domus Yhtiöt Oy

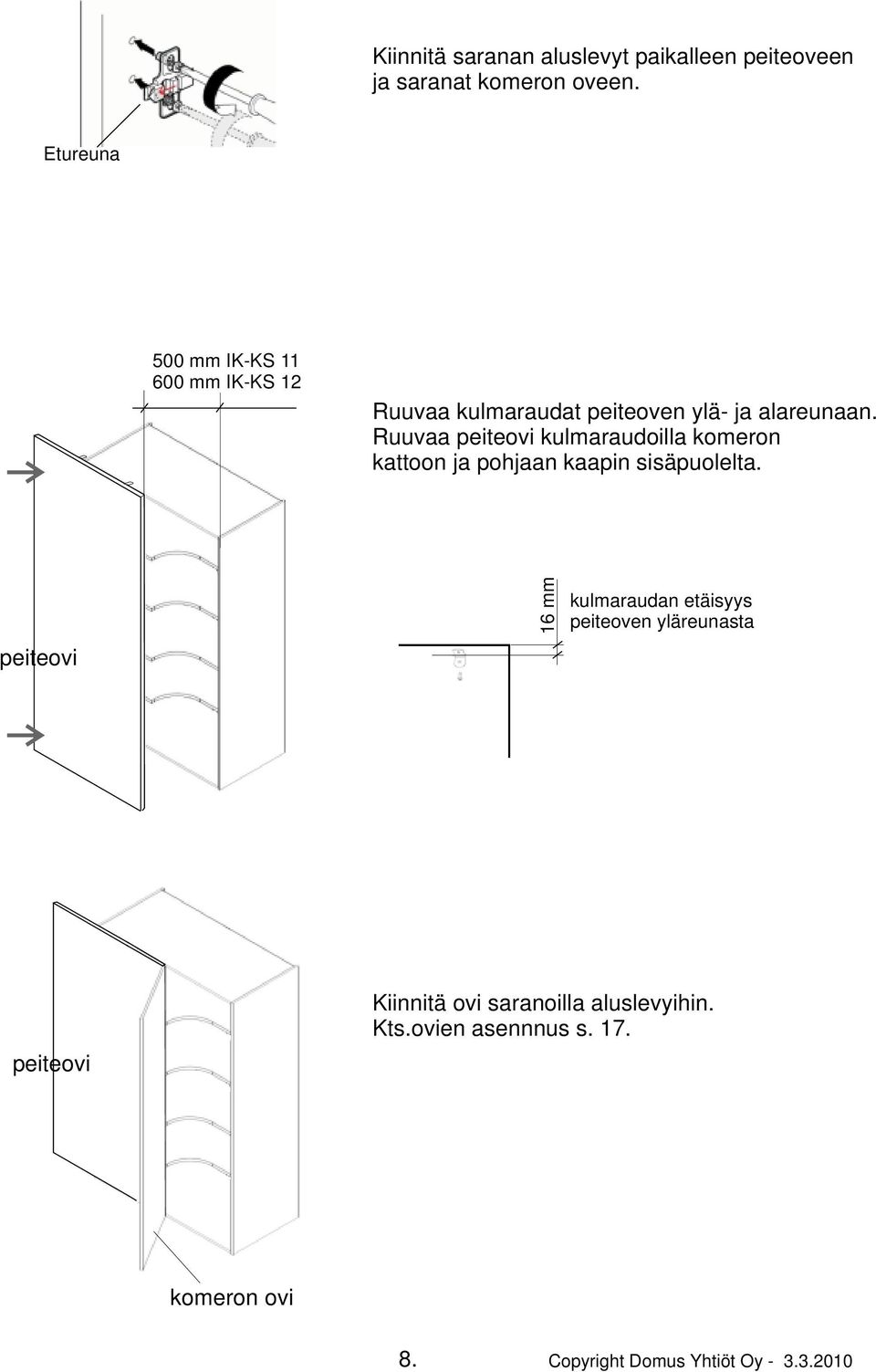

8 Kiinnitä saranan aluslevyt paikalleen peiteoveen ja saranat komeron oveen. Etureuna 500 mm IK-KS mm IK-KS 12 Ruuvaa kulmaraudat peiteoven ylä- ja alareunaan. Ruuvaa peiteovi kulmaraudoilla komeron kattoon ja pohjaan kaapin sisäpuolelta. peiteovi 16 mm kulmaraudan etäisyys peiteoven yläreunasta peiteovi Kiinnitä ovi saranoilla aluslevyihin. Kts.ovien asennnus s. 17. komeron ovi 8. Copyright Domus Yhtiöt Oy

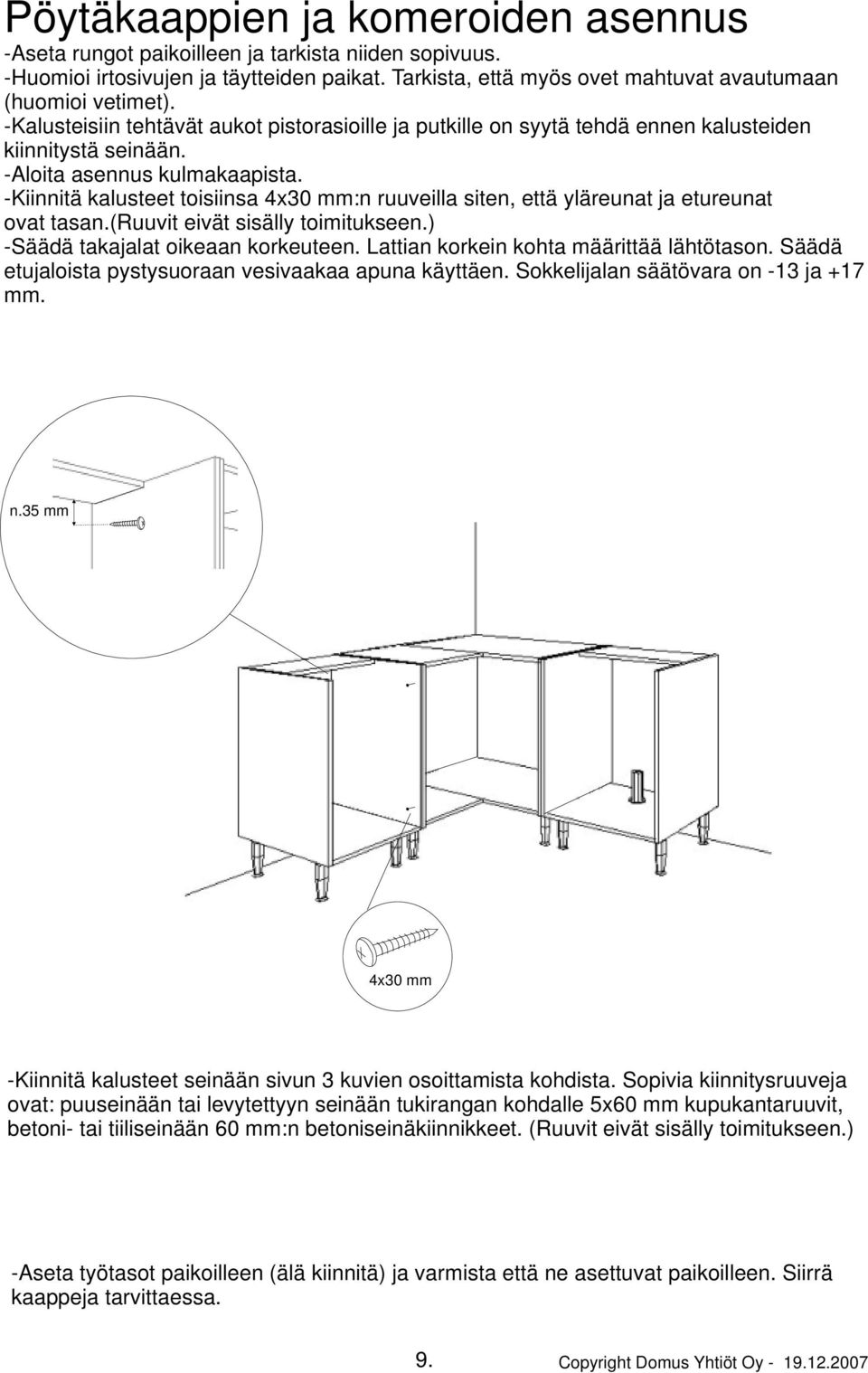

9 Pöytäkaappien ja komeroiden asennus -Aseta rungot paikoilleen ja tarkista niiden sopivuus. -Huomioi irtosivujen ja täytteiden paikat. Tarkista, että myös ovet mahtuvat avautumaan (huomioi vetimet). -Kalusteisiin tehtävät aukot pistorasioille ja putkille on syytä tehdä ennen kalusteiden kiinnitystä seinään. -Aloita asennus kulmakaapista. -Kiinnitä kalusteet toisiinsa 4x30 mm:n ruuveilla siten, että yläreunat ja etureunat ovat tasan.(ruuvit eivät sisälly toimitukseen.) -Säädä takajalat oikeaan korkeuteen. Lattian korkein kohta määrittää lähtötason. Säädä etujaloista pystysuoraan vesivaakaa apuna käyttäen. Sokkelijalan säätövara on -13 ja +17 mm. n.35 mm 4x30 mm -Kiinnitä kalusteet seinään sivun 3 kuvien osoittamista kohdista. Sopivia kiinnitysruuveja ovat: puuseinään tai levytettyyn seinään tukirangan kohdalle 5x60 mm kupukantaruuvit, betoni- tai tiiliseinään 60 mm:n betoniseinäkiinnikkeet. (Ruuvit eivät sisälly toimitukseen.) -Aseta työtasot paikoilleen (älä kiinnitä) ja varmista että ne asettuvat paikoilleen. Siirrä kaappeja tarvittaessa. 9. Copyright Domus Yhtiöt Oy

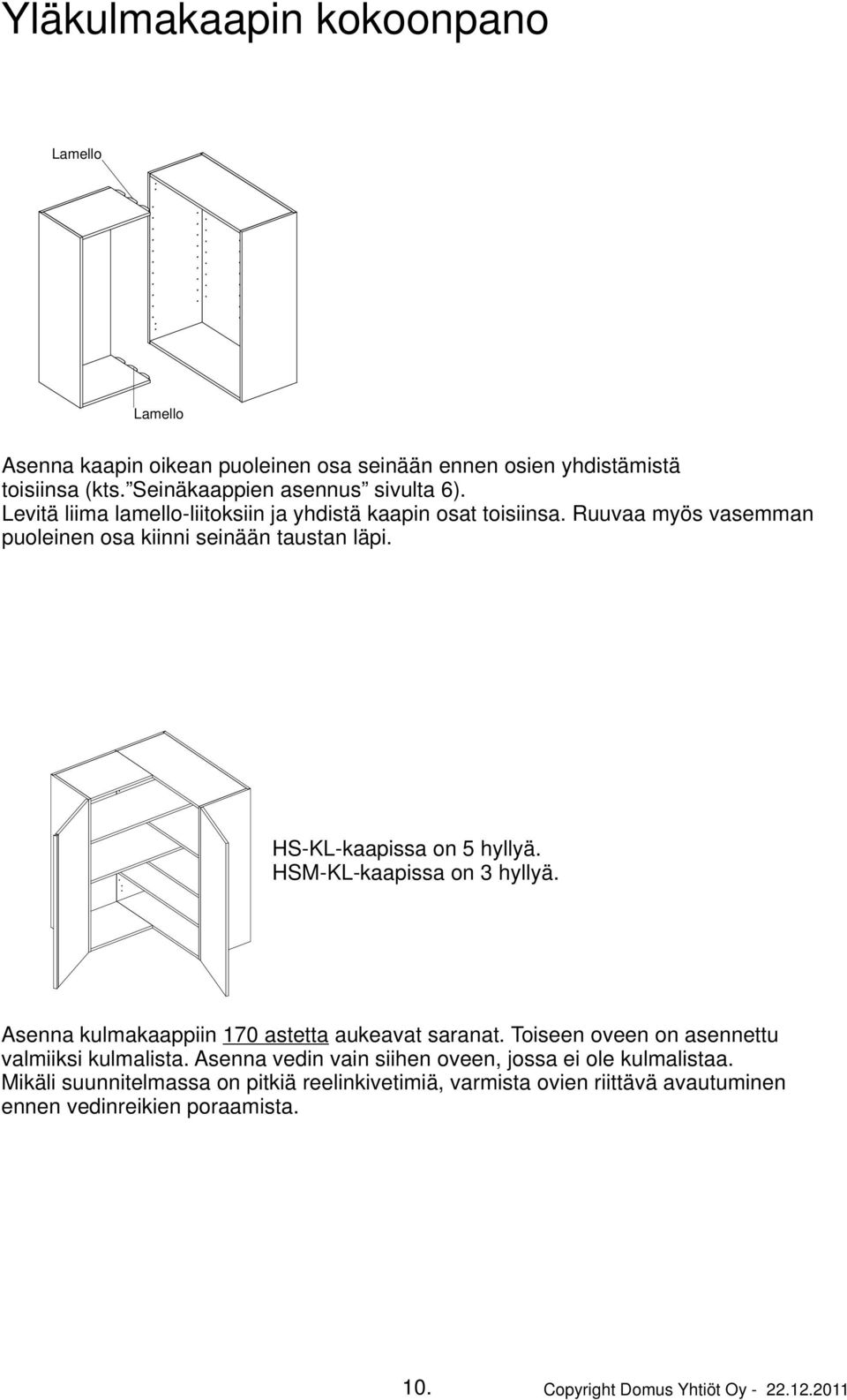

10 Yläkulmakaapin kokoonpano Lamello Lamello Asenna kaapin oikean puoleinen osa seinään ennen osien yhdistämistä toisiinsa (kts. Seinäkaappien asennus sivulta 6). Levitä liima lamello-liitoksiin ja yhdistä kaapin osat toisiinsa. Ruuvaa myös vasemman puoleinen osa kiinni seinään taustan läpi. HS-KL-kaapissa on 5 hyllyä. HSM-KL-kaapissa on 3 hyllyä. Asenna kulmakaappiin 170 astetta aukeavat saranat. Toiseen oveen on asennettu valmiiksi kulmalista. Asenna vedin vain siihen oveen, jossa ei ole kulmalistaa. Mikäli suunnitelmassa on pitkiä reelinkivetimiä, varmista ovien riittävä avautuminen ennen vedinreikien poraamista. 10. Copyright Domus Yhtiöt Oy

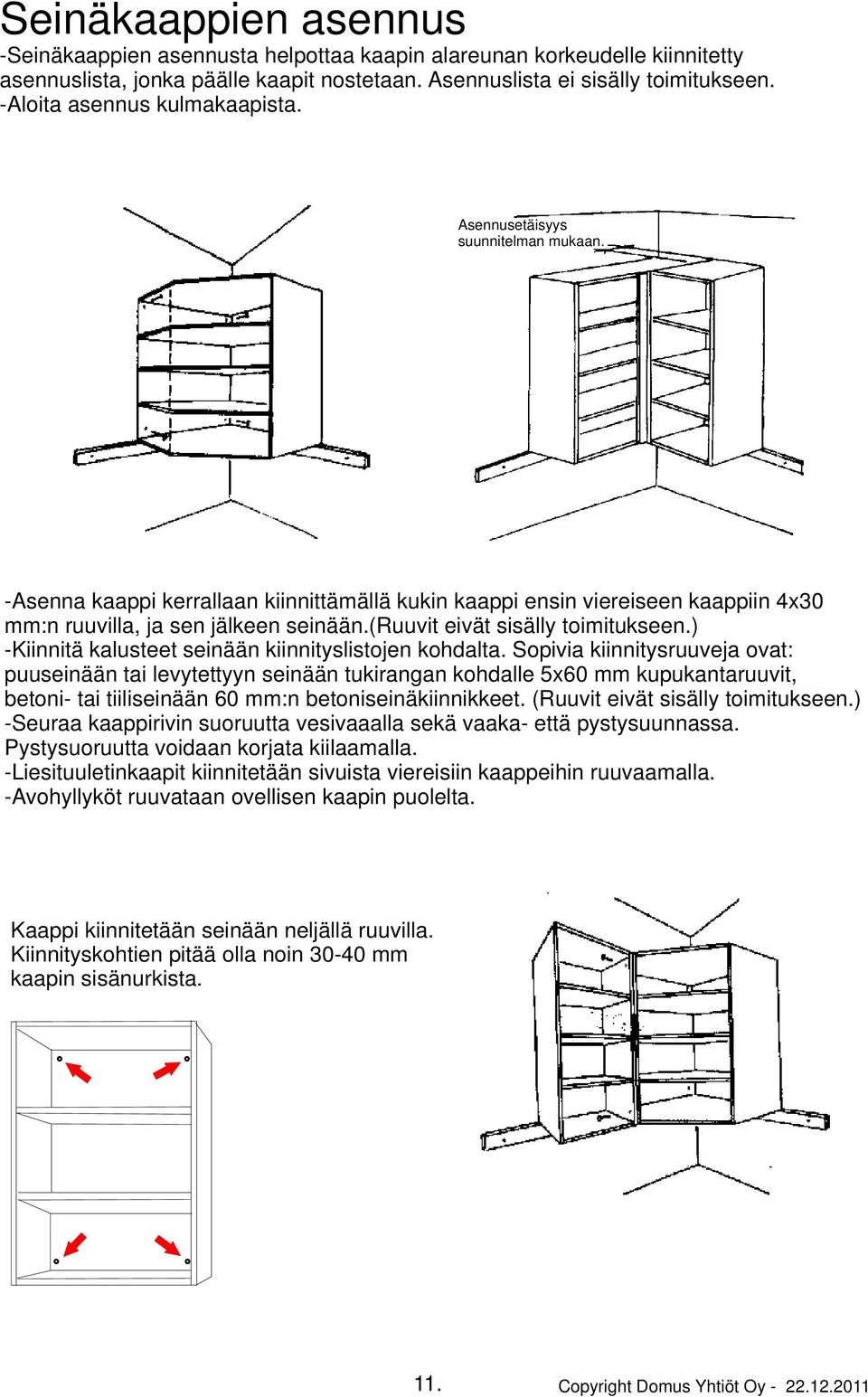

11 Seinäkaappien asennus -Seinäkaappien asennusta helpottaa kaapin alareunan korkeudelle kiinnitetty asennuslista, jonka päälle kaapit nostetaan. Asennuslista ei sisälly toimitukseen. -Aloita asennus kulmakaapista. Asennusetäisyys suunnitelman mukaan. min. -Asenna kaappi kerrallaan kiinnittämällä kukin kaappi ensin viereiseen kaappiin 4x30 mm:n ruuvilla, ja sen jälkeen seinään.(ruuvit eivät sisälly toimitukseen.) -Kiinnitä kalusteet seinään kiinnityslistojen kohdalta. Sopivia kiinnitysruuveja ovat: puuseinään tai levytettyyn seinään tukirangan kohdalle 5x60 mm kupukantaruuvit, betoni- tai tiiliseinään 60 mm:n betoniseinäkiinnikkeet. (Ruuvit eivät sisälly toimitukseen.) -Seuraa kaappirivin suoruutta vesivaaalla sekä vaaka- että pystysuunnassa. Pystysuoruutta voidaan korjata kiilaamalla. -Liesituuletinkaapit kiinnitetään sivuista viereisiin kaappeihin ruuvaamalla. -Avohyllyköt ruuvataan ovellisen kaapin puolelta. Kaappi kiinnitetään seinään neljällä ruuvilla. Kiinnityskohtien pitää olla noin mm kaapin sisänurkista. 11. Copyright Domus Yhtiöt Oy

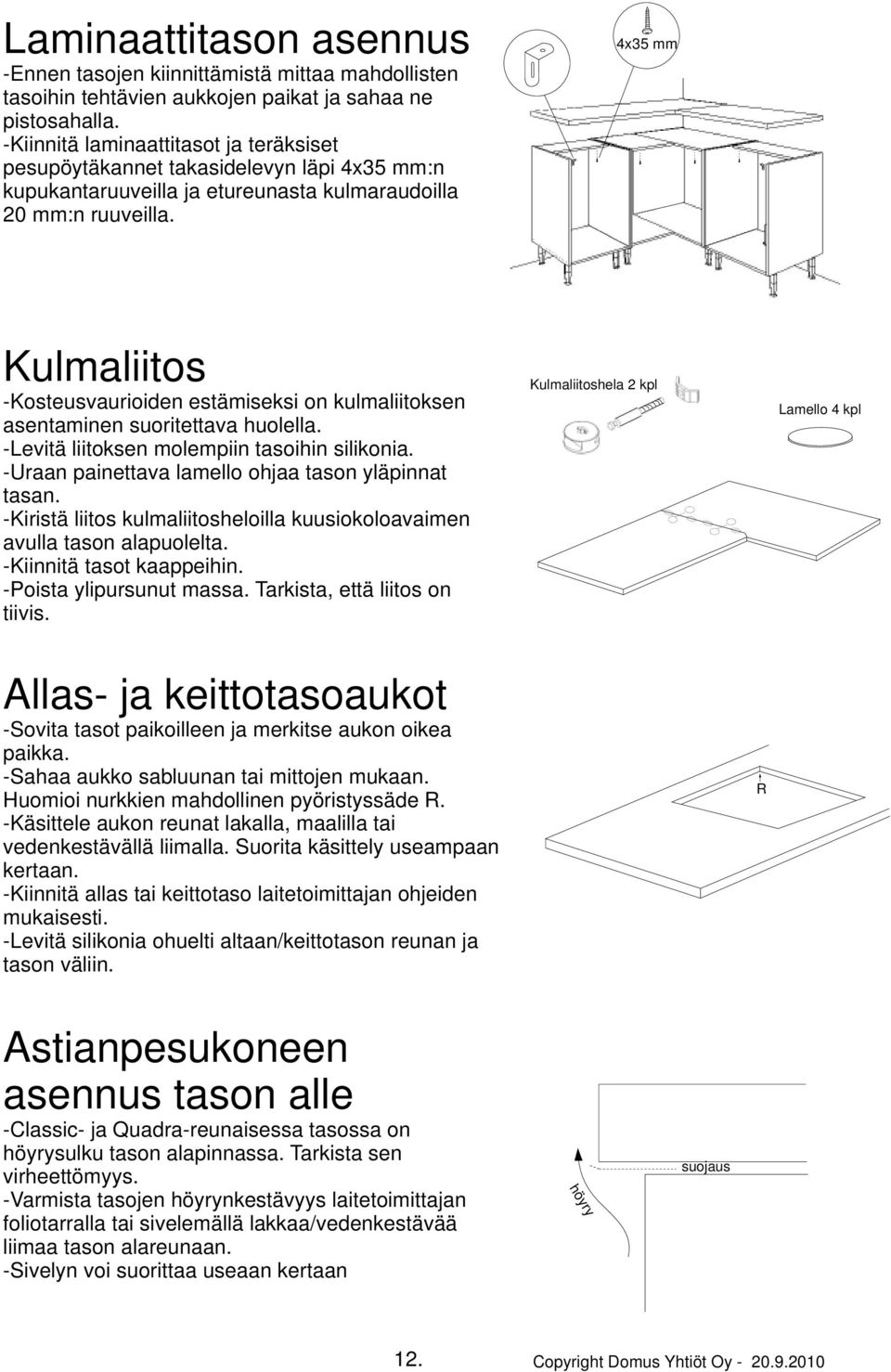

12 Laminaattitason asennus -Ennen tasojen kiinnittämistä mittaa mahdollisten tasoihin tehtävien aukkojen paikat ja sahaa ne pistosahalla. -Kiinnitä laminaattitasot ja teräksiset pesupöytäkannet takasidelevyn läpi 4x35 mm:n kupukantaruuveilla ja etureunasta kulmaraudoilla 20 mm:n ruuveilla. 4x35 mm Kulmaliitos -Kosteusvaurioiden estämiseksi on kulmaliitoksen asentaminen suoritettava huolella. -Levitä liitoksen molempiin tasoihin silikonia. -Uraan painettava lamello ohjaa tason yläpinnat tasan. -Kiristä liitos kulmaliitosheloilla kuusiokoloavaimen avulla tason alapuolelta. -Kiinnitä tasot kaappeihin. -Poista ylipursunut massa. Tarkista, että liitos on tiivis. Kulmaliitoshela 2 kpl Lamello 4 kpl Allas- ja keittotasoaukot -Sovita tasot paikoilleen ja merkitse aukon oikea paikka. -Sahaa aukko sabluunan tai mittojen mukaan. Huomioi nurkkien mahdollinen pyöristyssäde R. -Käsittele aukon reunat lakalla, maalilla tai vedenkestävällä liimalla. Suorita käsittely useampaan kertaan. -Kiinnitä allas tai keittotaso laitetoimittajan ohjeiden mukaisesti. -Levitä silikonia ohuelti altaan/keittotason reunan ja tason väliin. R Astianpesukoneen asennus tason alle -Classic- ja Quadra-reunaisessa tasossa on höyrysulku tason alapinnassa. Tarkista sen virheettömyys. -Varmista tasojen höyrynkestävyys laitetoimittajan foliotarralla tai sivelemällä lakkaa/vedenkestävää liimaa tason alareunaan. -Sivelyn voi suorittaa useaan kertaan höyry suojaus 12. Copyright Domus Yhtiöt Oy

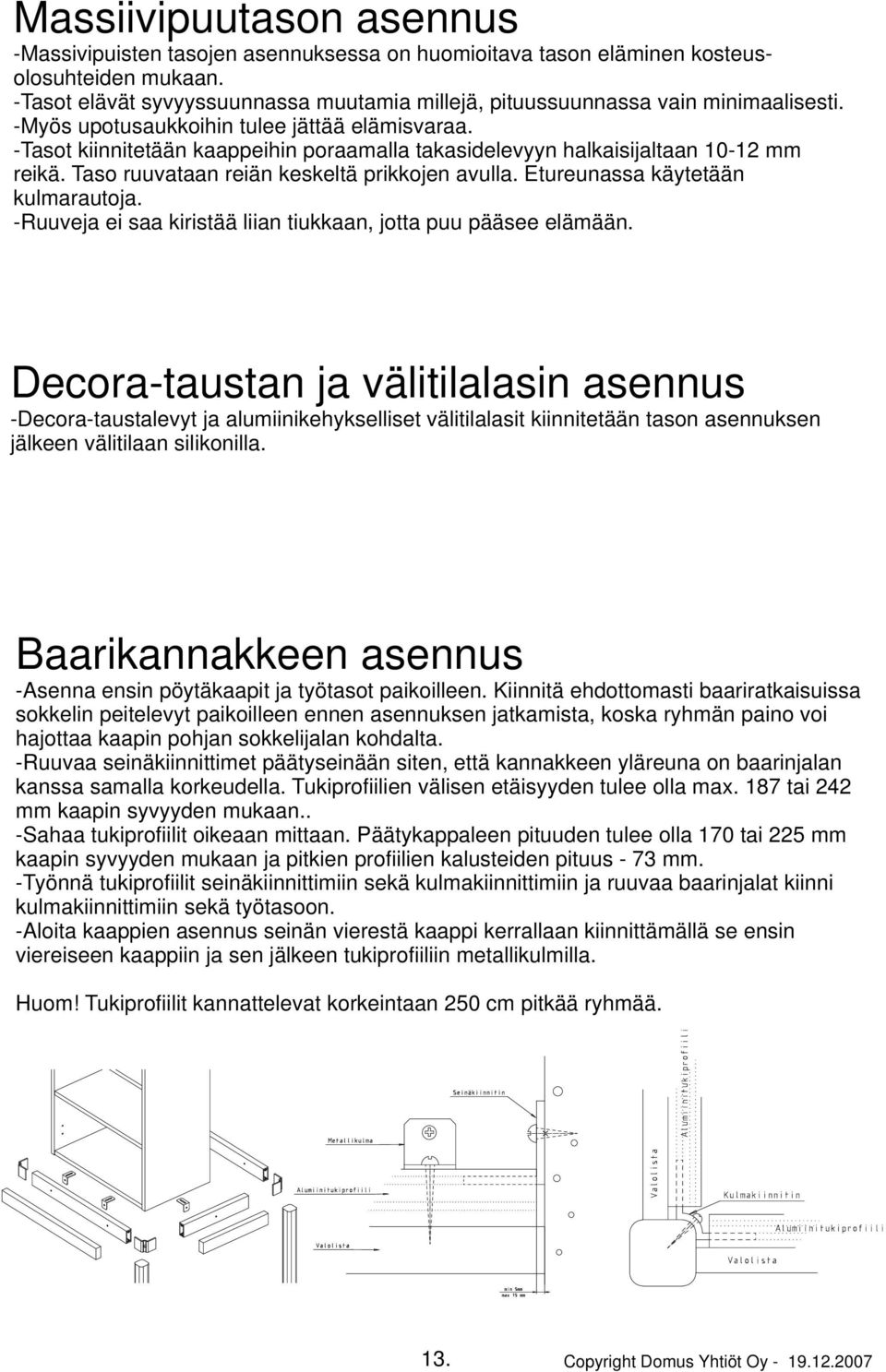

13 Massiivipuutason asennus -Massivipuisten tasojen asennuksessa on huomioitava tason eläminen kosteusolosuhteiden mukaan. -Tasot elävät syvyyssuunnassa muutamia millejä, pituussuunnassa vain minimaalisesti. -Myös upotusaukkoihin tulee jättää elämisvaraa. -Tasot kiinnitetään kaappeihin poraamalla takasidelevyyn halkaisijaltaan mm reikä. Taso ruuvataan reiän keskeltä prikkojen avulla. Etureunassa käytetään kulmarautoja. -Ruuveja ei saa kiristää liian tiukkaan, jotta puu pääsee elämään. Decora-taustan ja välitilalasin asennus -Decora-taustalevyt ja alumiinikehykselliset välitilalasit kiinnitetään tason asennuksen jälkeen välitilaan silikonilla. Baarikannakkeen asennus -Asenna ensin pöytäkaapit ja työtasot paikoilleen. Kiinnitä ehdottomasti baariratkaisuissa sokkelin peitelevyt paikoilleen ennen asennuksen jatkamista, koska ryhmän paino voi hajottaa kaapin pohjan sokkelijalan kohdalta. -Ruuvaa seinäkiinnittimet päätyseinään siten, että kannakkeen yläreuna on baarinjalan kanssa samalla korkeudella. Tukiprofiilien välisen etäisyyden tulee olla max. 187 tai 242 mm kaapin syvyyden mukaan.. -Sahaa tukiprofiilit oikeaan mittaan. Päätykappaleen pituuden tulee olla 170 tai 225 mm kaapin syvyyden mukaan ja pitkien profiilien kalusteiden pituus - 73 mm. -Työnnä tukiprofiilit seinäkiinnittimiin sekä kulmakiinnittimiin ja ruuvaa baarinjalat kiinni kulmakiinnittimiin sekä työtasoon. -Aloita kaappien asennus seinän vierestä kaappi kerrallaan kiinnittämällä se ensin viereiseen kaappiin ja sen jälkeen tukiprofiiliin metallikulmilla. Huom! Tukiprofiilit kannattelevat korkeintaan 250 cm pitkää ryhmää. 13. Copyright Domus Yhtiöt Oy

14 Ylätäytteen asennus Kaapin ja katon väliseen tilaan voidaan asentaa ylätäyte. Sahaa täyte sopivan kokoiseksi ja kiinnitä ruuvaamalla. Irtosivujen asennus Kiinnitä kaapin pätyyn tulevat irtosivut 4x30 mm:n ruuveilla kaapin sisäpuolelta, kylmälaitteiden päätyyn tulevat irtosivut kulmaraudoilla seinään.(ruuvit eivät sisälly toimitukseen.) Sokkelin peitelevyn kiinnitys -Ruuvaa klipsit sokkelin peitelevyyn joka toisen/kolmannen jalan kohdalta. -Koloa päätysokkelia tallan kohdalta esim.puukolla, jotta sokkelin peitelevy asettuu oikeaan syvyyteen. -Käytä aina sokkelin peitelevyä muovisten sokkelijalkojen kanssa. Kodinkoneiden asennus -Asenna kodinkoneet valmistajan antamien ohjeiden mukaan. -Varmista riittävät ilmankierrot. 14. Copyright Domus Yhtiöt Oy

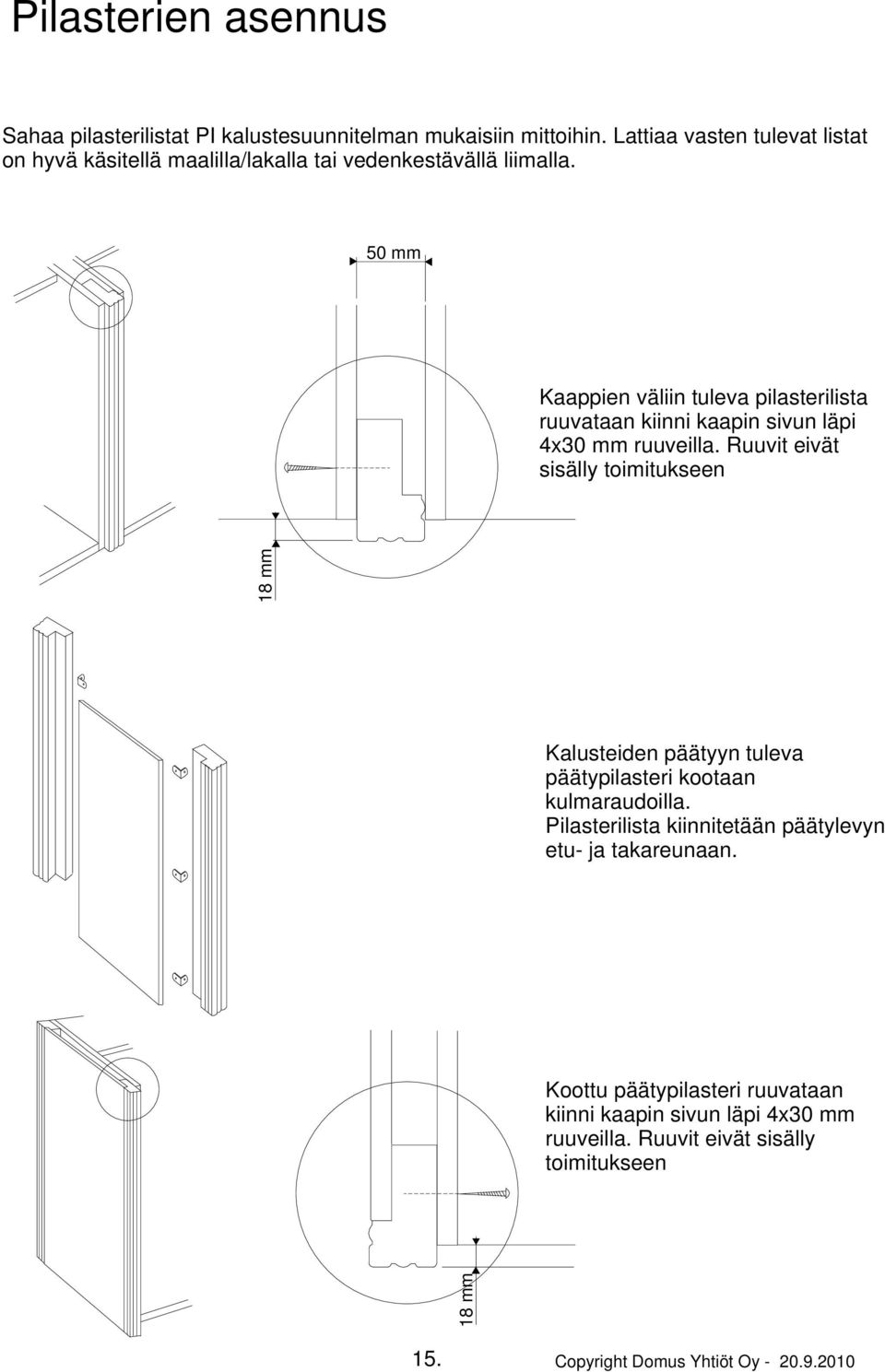

15 Pilasterien asennus Sahaa pilasterilistat PI kalustesuunnitelman mukaisiin mittoihin. Lattiaa vasten tulevat listat on hyvä käsitellä maalilla/lakalla tai vedenkestävällä liimalla. 50 mm Kaappien väliin tuleva pilasterilista ruuvataan kiinni kaapin sivun läpi 4x30 mm ruuveilla. Ruuvit eivät sisälly toimitukseen 18 mm Kalusteiden päätyyn tuleva päätypilasteri kootaan kulmaraudoilla. Pilasterilista kiinnitetään päätylevyn etu- ja takareunaan. Koottu päätypilasteri ruuvataan kiinni kaapin sivun läpi 4x30 mm ruuveilla. Ruuvit eivät sisälly toimitukseen 18 mm 15. Copyright Domus Yhtiöt Oy

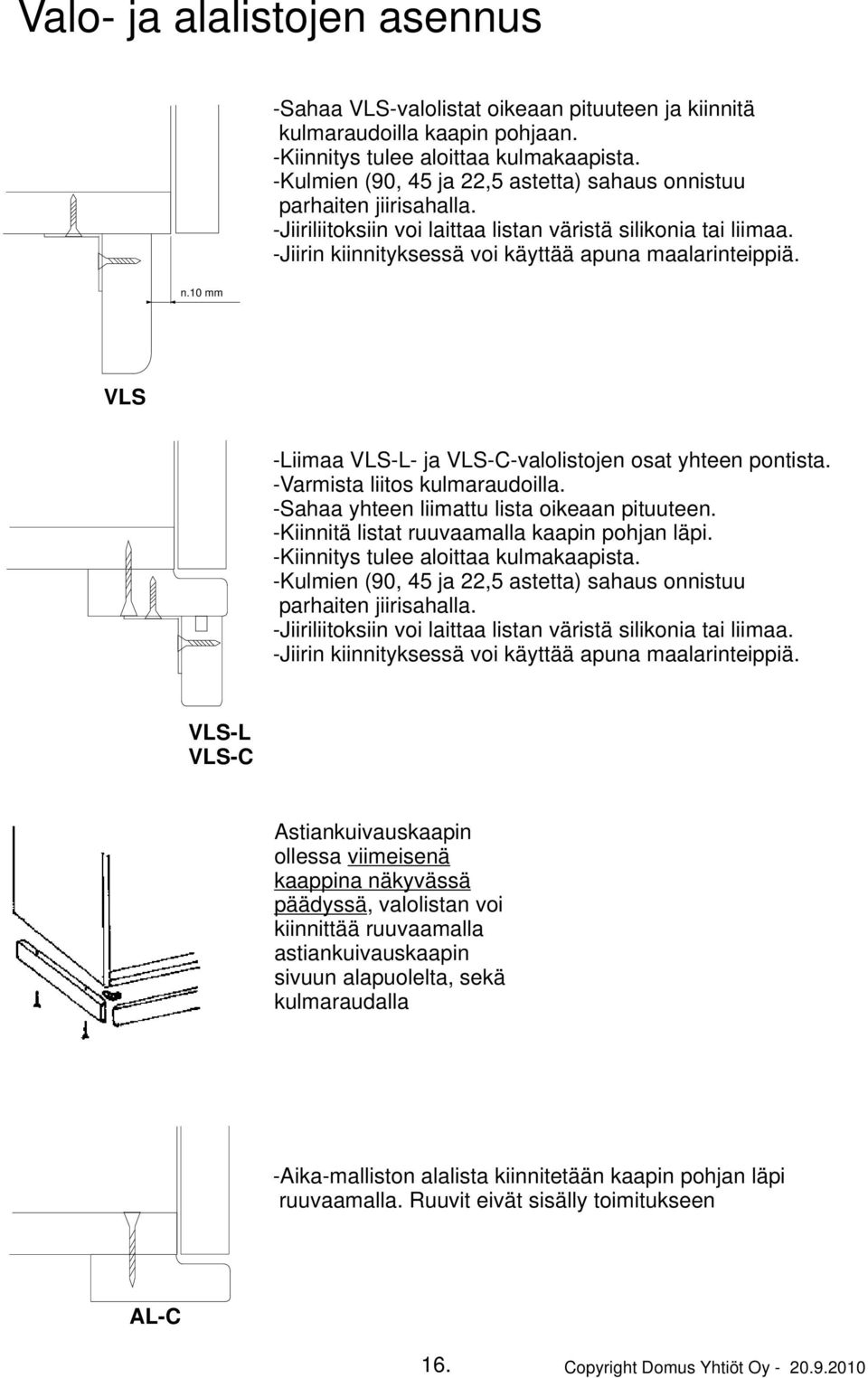

16 Valo- ja alalistojen asennus -Sahaa VLS-valolistat oikeaan pituuteen ja kiinnitä kulmaraudoilla kaapin pohjaan. -Kiinnitys tulee aloittaa kulmakaapista. -Kulmien (90, 45 ja 22,5 astetta) sahaus onnistuu parhaiten jiirisahalla. -Jiiriliitoksiin voi laittaa listan väristä silikonia tai liimaa. -Jiirin kiinnityksessä voi käyttää apuna maalarinteippiä. n.10 mm VLS -Liimaa VLS-L- ja VLS-C-valolistojen osat yhteen pontista. -Varmista liitos kulmaraudoilla. -Sahaa yhteen liimattu lista oikeaan pituuteen. -Kiinnitä listat ruuvaamalla kaapin pohjan läpi. -Kiinnitys tulee aloittaa kulmakaapista. -Kulmien (90, 45 ja 22,5 astetta) sahaus onnistuu parhaiten jiirisahalla. -Jiiriliitoksiin voi laittaa listan väristä silikonia tai liimaa. -Jiirin kiinnityksessä voi käyttää apuna maalarinteippiä. VLS-L VLS-C Astiankuivauskaapin ollessa viimeisenä kaappina näkyvässä päädyssä, valolistan voi kiinnittää ruuvaamalla astiankuivauskaapin sivuun alapuolelta, sekä kulmaraudalla -Aika-malliston alalista kiinnitetään kaapin pohjan läpi ruuvaamalla. Ruuvit eivät sisälly toimitukseen AL-C 16. Copyright Domus Yhtiöt Oy

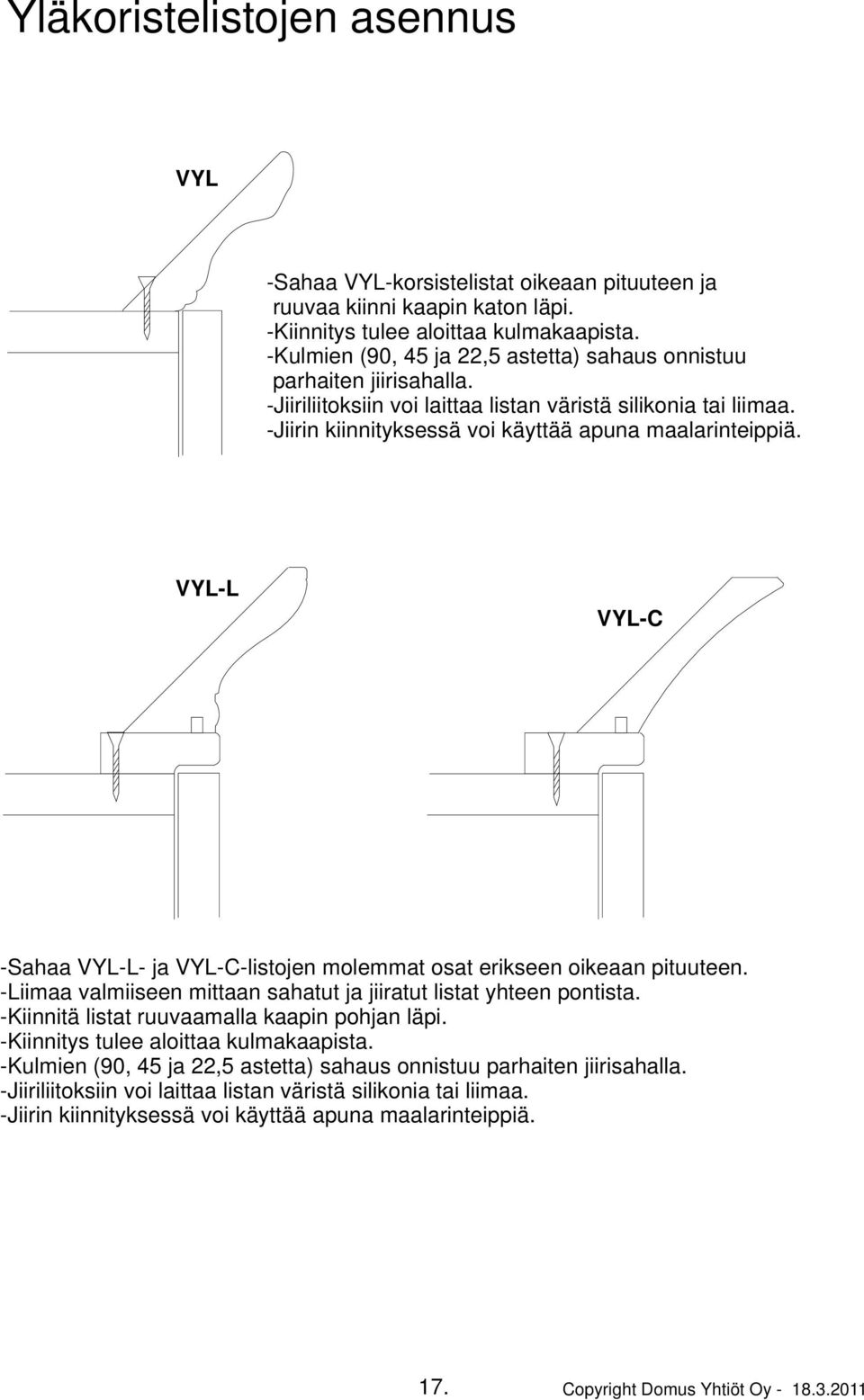

17 Yläkoristelistojen asennus VYL -Sahaa VYL-korsistelistat oikeaan pituuteen ja ruuvaa kiinni kaapin katon läpi. -Kiinnitys tulee aloittaa kulmakaapista. -Kulmien (90, 45 ja 22,5 astetta) sahaus onnistuu parhaiten jiirisahalla. -Jiiriliitoksiin voi laittaa listan väristä silikonia tai liimaa. -Jiirin kiinnityksessä voi käyttää apuna maalarinteippiä. VYL-L VYL-C -Sahaa VYL-L- ja VYL-C-listojen molemmat osat erikseen oikeaan pituuteen. -Liimaa valmiiseen mittaan sahatut ja jiiratut listat yhteen pontista. -Kiinnitä listat ruuvaamalla kaapin pohjan läpi. -Kiinnitys tulee aloittaa kulmakaapista. -Kulmien (90, 45 ja 22,5 astetta) sahaus onnistuu parhaiten jiirisahalla. -Jiiriliitoksiin voi laittaa listan väristä silikonia tai liimaa. -Jiirin kiinnityksessä voi käyttää apuna maalarinteippiä. 17. Copyright Domus Yhtiöt Oy

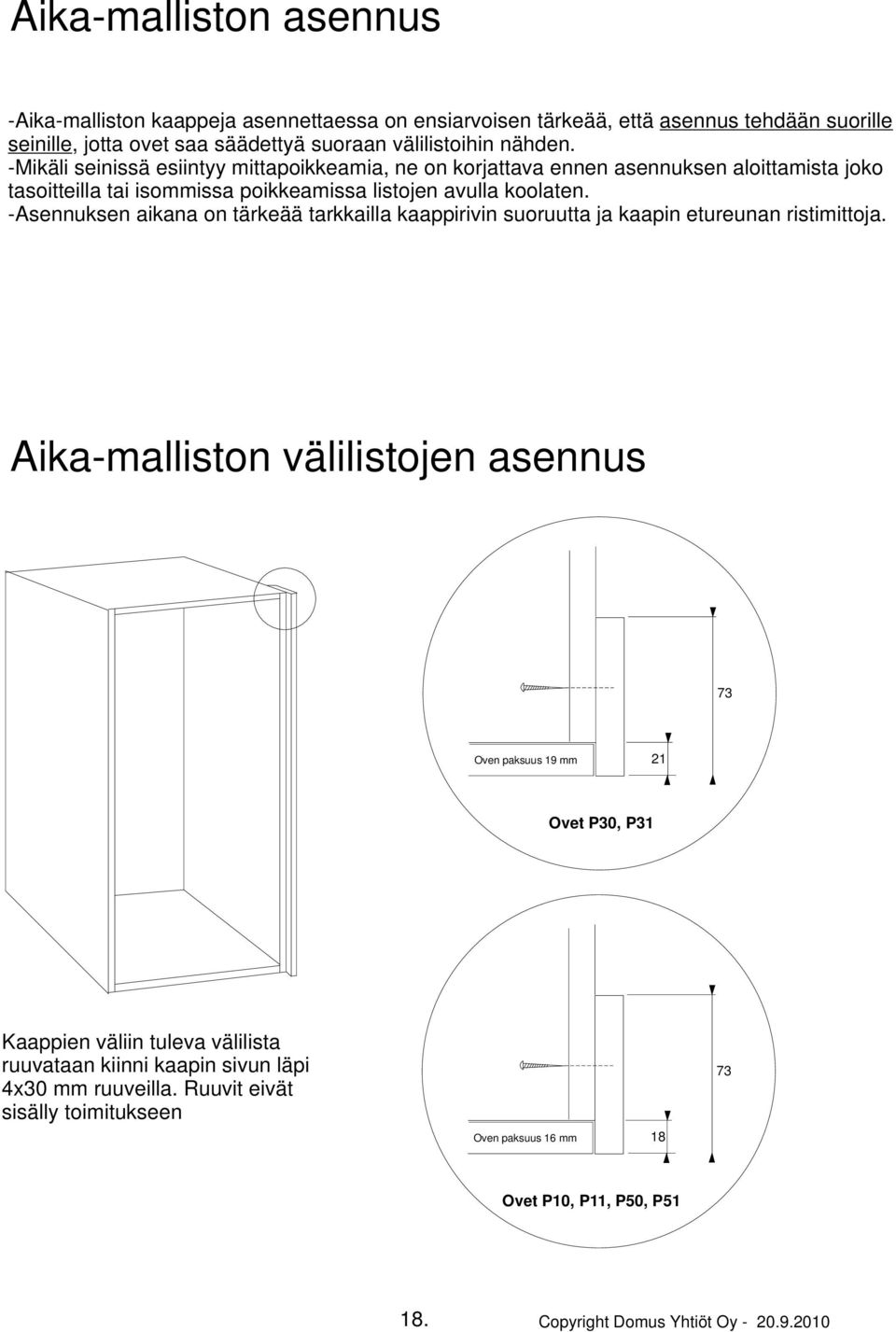

18 Aika-malliston asennus -Aika-malliston kaappeja asennettaessa on ensiarvoisen tärkeää, että asennus tehdään suorille seinille, jotta ovet saa säädettyä suoraan välilistoihin nähden. -Mikäli seinissä esiintyy mittapoikkeamia, ne on korjattava ennen asennuksen aloittamista joko tasoitteilla tai isommissa poikkeamissa listojen avulla koolaten. -Asennuksen aikana on tärkeää tarkkailla kaappirivin suoruutta ja kaapin etureunan ristimittoja. Aika-malliston välilistojen asennus 73 Oven paksuus 19 mm 21 Ovet P30, P31 Kaappien väliin tuleva välilista ruuvataan kiinni kaapin sivun läpi 4x30 mm ruuveilla. Ruuvit eivät sisälly toimitukseen Oven paksuus 16 mm Ovet P10, P11, P50, P Copyright Domus Yhtiöt Oy

19 Valoelementin kokoonpano ja asennus katto 6 katto sivu kovalevytausta sivu pohja Loisteputkivalaisimet asennetaan katon etureunaan kuvan osoittamaan kohtaan Levitä liima AM katon ja pohjan kokoonpanoreikiin ja naputtele sivut paikoilleen. Jos kyseessä on saarekkeen valoelementti (VALO-SA), naulaa tausta rungon päälle. Jos kyseessä on välitilan valoelementti (VALO-VT), aukon kokoinen tausta kiinnittyy kulmaraudoilla kattoon ja pohjaan seinään asennuksen yhteydessä. Valo 348 mm 8W Valo 576 mm 13W VALO-VT VALO-SA VALO-VT VALO-SA Loisteputkivalaisimet yhdistetään sarjaan adaptereilla. Verkkojohdon läpimenolle porataan reikä valoelementin vasempaan yläkulmaan (joko sivuun, kattoon tai taustaan). Valo 905 mm 21W VALO-VT VALO-SA adapteri verkkojohto Valo 1204 mm 28W VALO-VT VALO-SA Valo 576 mm 13W Valo 905 mm 21W VALO-VT VALO-SA Valo 348 mm 8W Valo 905 mm 21W Valo 348 mm 8W VALO-VT VALO-SA Valo 576 mm Valo 576 mm Valo 576 mm 13W 13W 13W VALO-VT VALO-SA Valo 905 mm 21W Valo 905 mm 21W VALO-VT VALO-SA Valo 348 mm 8W Valo 1205 mm 28W Valo 348 mm 8W VALO-VT VALO-SA Valo 576 mm Valo 905 mm Valo 576 mm 13W 21W 13W VALO-VT VALO-SA max.pit.2200 mm Valo 905 mm Valo 348 mm Valo 905 mm 21W 8W 21W VALO-VT Valo 576 mm Valo 576 mm Valo 576 mm Valo 576 mm 13W 13W 13W 13W VALO-VT Copyright Domus Yhtiöt Oy

20 4 Muovisalvat ruuvataan kattoon ja pohjaan 3,5x15 mm ruuveilla kuvassa näkyvälle etäisyydelle. 22 Vastakappaleet ruuvataan alumiinikehykseen itseporautuvilla 3,5x9,5 mm ruuveilla kuvassa näkyvälle etäisyydelle. Välitilan valoelementti ruuvataan seinään kulmaraudoilla cm Valoelementin etulevy on vedetään irti puhdistusta ja loisteputken vaihtoa varten. Saareke-elementissä etulevyn irrotusta helpottaa yläreunaan asennettu VD4-vedin. Valaisin ruuvataan irti kiinnikkeistä, kun loisteputki vaihdetaan. Levitä silikonia pohjan ja tason väliin, kun valoelementti sijoitetaan välitilaan. Hoito-ohjeet Akryyli (PMMA) kestää emäksisiä liuoksia ja heikkoja happoja sekä rasvoja. Se ei kestä vahvoja liuottimia, alkoholia, bensiiniä tai väkeviä happoja. Akryylin pölyyntynyt pinta pyyhitään vedellä, pehmeällä kankaalla tai sienellä. Älä hankaa pintaa kuivana. Likaantuneen pinnan voi pestä esim. astianpesuaineliuoksella. Mikäli kehyksen ja akryylin väliin menee pölyä/roskia, oven voi purkaa puhdistusta varten aukaisemalla kulmaliitokset. 20. Copyright Domus Yhtiöt Oy

21 Liesikuputaustan asennus Liesikuvun taustakotelo toimitetaan 1700 mm korkeana. Sahaa koteloa tarvittaessa matalammaksi kotelon alareunasta. Aseta taustakotelo tason päälle ja ruuvaa se tukevasti seinään. Sopivia kiinnitysruuveja ovat: puuseinään tai levytettyyn seinään tukirangan kohdalle 5x60 mm kupukantaruuvit, betoni- tai tiiliseinään 60 mm:n betoniseinäkiinnikkeet. (Ruuvit eivät sisälly toimitukseen.) A A Kiinnitä loisteputkivalaisimet kotelon molemmin puolin haluamallesi korkeudelle. Ruuvaa etulevy keskelle taustakoteloa, ja kiinnitä liesikupu etulevyyn kuvun asennusohjeiden mukaisesti. 21. Copyright Domus Yhtiöt Oy

22 Ovien asennus SAR 107 SAR 155 SAR 170 SAR 45 SAR PEITEK 107 asteen yleissarana 155 asteen sarana sisälaatikollisiin, ovellisiin kaappeihin 170 asteen sarana L-mallin kulmakaappeihin (esim. HS/M-KL, IP-KL) sekä IK-KH asteen sarana kaappeihin IPV-H 3, HS/M-KK 6, IP-KVK 8. Sarana peitekulmakaappeihin (esim. HS-KS, IP-SK, LP-SK, IK-KS) SAR AL SAR AL3 Yleisaluslevy Peitekulmakaappeihin (esim. HS-KS, IP-SK, LP-SK, IK-KS), baarikulmakaappeihin sekä kaappeihin IP-KV 10, IP-KVK 10 SAR 107 SAR 170 SAR PEITEK SAR 155 SAR Kiinnitä aluslevy runkoon -merkki etureunaa kohti. 2. Kiinnitä sarana oveen. 3. Paina sarana kiinni aluslevyyn. Syvyyssäätö Sivusäätö Korkeussäätö 4. Säädä saranat tarvittaessa. 4. Irrotus (tarvittaessa). 22. Copyright Domus Yhtiöt Oy

23 Vaimentimen asennus VAIM asteen saranaan VAIM asteen saranaan VAIM asteen saranaan Laita vaimentimen jousiosa saranan varren reiän etureunaa vasten. Työnnä vaimennin paikalleen etuviistoon alaspäin. 1 kpl / seinäkaapin ja pöytäkaapin ovi 2 kpl / komeron ovi Irrottaminen tapahtuu vetämällä vaimenninta etuviistoon eteenpäin/ ylöspäin. 2 VAIM PEITEK asteen ja peitekulmakaapin saranaan Peitekulmakaappien vaimennin 1 kiinnitetään kaapin kattoon/pohjaan saranapuolelle noin 60 mm reunasta. 1 kpl / seinäkaapin ja pöytäkaapin ovi 2 kpl / komeron ovi (kattoon ja pohjaan) Aukipitolaitteen asennus 28 Ruuvaa aukipitolaitteen muoviosa kaapin vasempaan sivuun. Kiinnitä aukipitolaitteen metalliosa ruuveilla oven sisäpintaan Ovi jää aukiasentoon nostamalla ovea ylöspäin ja vapautuu nostamalla ovea uudestaan Copyright Domus Yhtiöt Oy

24 Aventos HK:n asennus Kaapit: HSM-MY HSM-MATY HSME-NH HSME-NAT x o4x35 mm Poista turvasinetti. 3. Huom. Valitse eri levyisiin kaappeihin oikean voimaluokan mekanismi: HK 20 -HSM-MY 4-7 -HSM-MATY 4-7 HK 30 -HSM-MY HSM-MATY HSME-NH HSME-NAT etäisyys oven reunasta Ruuvaa kiinnikkeet oveen kuvan osoittamiin kohtiin. Nosta ovi paikoilleen Säädä mekanismin jäykkyys akkukoneella (ristipää). Painavilla ovilla kierrä myötäpäivään niin kauan, että ovi pysyy hyvin auki ääriasennossa. Kevyillä ovilla kierrä vastapäivään, jos mekanismi tuntuu jäykältä. 9. Säädöt leveys-, korkeus- ja syvyyssuunnassa. Irrotus 24. Copyright Domus Yhtiöt Oy

25 Aventos HKS:n asennus Kaapit: HSMM-NH HSMM-NAT HSY-NH HSY-NAT V-KUPU Huom. Valitse eri levyisiin kaappeihin oikean voimaluokan mekanismi: HKS 20 -HSMM-NH 4-6 -HSMM-NAT 4-6 -HSY-NH 4-8 -HSY-NAT 4-8 -V-KUPU 6-8 HKS 30 -HSMM-NH HSMM-NAT HSY-NH HSY-NAT V-KUPU x o4x35 mm 27 etäisyys oven reunasta Ruuvaa kiinnikkeet oveen kuvan osoittamiin kohtiin Säädä mekanismin jäykkyys akkukoneella (ristipää). Painavilla ovilla kierrä myötäpäivään niin kauan, että ovi pysyy hyvin auki ääriasennossa. Kevyillä ovilla kierrä vastapäivään, jos mekanismi tuntuu jäykältä. Säädöt leveys-, korkeus- ja syvyyssuunnassa. 8. Irrotus 25. Copyright Domus Yhtiöt Oy

26 Laatikon etulevyjen kiinnikkeet Etulevyn kiinnike Kiinnikkeen säätöaukko ulospäin. Reelinkilaatikon etulevyn kiinnikkeet TopSide- ja DesignSide-laatikon etulevyn kiinnikkeet Vetro-oveen 3,5x16 3,5x13 poraruuvi Tasoliesilaatikoston ylälaatikon etulevyn kiinnike Leveiden laatikoiden pohjan kannake. 26. Copyright Domus Yhtiöt Oy

27 Laatikon etulevyjen kiinnitys Tasoliesilaatikoston ylälaatikon etulevyn kiinnitys Reelingin kiinnitys TopSiden kiinnitys DesignSiden kiinnitys Jätevaunun asennus TopSide Ei pohjalevyä 27. Copyright Domus Yhtiöt Oy

28 Laatikon etulevyjen säädöt Korkeussäätö Leveyssäätö Reelinkilaatikon kaltevuussäätö TopSide- ja DesignSide-laatikon kaltevuussäätö Tasoliesilaatikoston ylälaatikon etulevyn säädöt Peitelevyjen kiinnitys 28. Copyright Domus Yhtiöt Oy

29 Laatikon etulevyjen irrotus Reelingin irrotus TopSiden irrotus DesignSiden irrotus Laatikon irrotus -Nosta napakasti laatikon etureunasta. 29. Copyright Domus Yhtiöt Oy

30 Etulevyjen asennus Peitelevyn kiinnitys Leikkuulaudan etulevyn kiinnitys Laskutason etulevyn kiinnitys Silityslaudan etulevyn kiinnitys 88 Leikkuulevyn kiinnitys -Muovinen leikkuupinta kestää vettä ja kaikkia yleisiä keittiössä käytettäviä puhdistusaineita. -Astianpesukoneessa leikkuupinta saattaa hieman vääntyä, mutta oikenee kun se asetetaan takaisin alustalleen. -Materiaali kestää C lämpötilaa. -Kiinnitä leikkuupinta asettamalla se leikkuulaudan päälle ja lyömällä naulatapit paikoilleen. Lasihyllynkannakkeen asennus -Paina lasihyllynkannakkeet kuvan mukaisesti reikiinsä. -Työnnä lasihyllyt paikoilleen ennen ovien Asentamista. Vetimet ja vaimenninnastat Poraa oveen 5 mm:n reiät oven etupuolelta haluamallesi etäisyydelle oven reunasta. Käytä taustapuolella vastalevyä, ettei ovi repeydy porattaessa. Mittausta helpottaa pahvista valmistettu sabluuna. Vaimenninnastat kiinnitetään kaapin rungon etureunaan vaimentamaan ovien ja etusarjojen sulkeutumista. 30 Copyright Domus Yhtiöt Oy

31 Kulmaliesiratkaisun mitoitus Lattialiesi 50 cm Det. Lattialiesi 60 cm Det. Det. Tasoliesi 60 cm Det. - täytelevyt sahataan asennuspaikalla kuvan/tai muun suunnitelman mukaisesti. 31. Copyright Domus Yhtiöt Oy

32 Kalusteiden hoito-, huolto ja käyttöohjeet Kalusteet on valmistettu kestävistä ja helppohoitoisista materiaaleista. Kalusteiden hoidossa on noudatettava muutamia perusohjeita, joiden tarkoituksena on varmistaa, että kalusteenne säilyvät hyvännäköisinä ja hyväkuntoisina pitkään. - Kalusteiden puhdistuksessa on vältettävä runsasta veden käyttöä. - Kalusteet on aina pyyhittävä kuiviksi puhdistuksen jälkeen. - Kalusteiden puhdistuksessa ei saa käyttää hankaavia puhdistusaineita tai liuotteita. - Kalustepinnoille roiskunut vesi on heti pyyhittävä pois. - Erityisesti lakatut ja maalatut pinnat on pidettävä aina kuivina. Huonekalulevystä valmistetut runko-osat ja ovet Kalusteiden runko-osat on valmistettu huonekalulevystä ja tausta on maalattua kovalevyä tai huonekalulevyä. Puhdistukseen käytetään neutraalia (ph 6-8) tai heikosti emäksistä (ph 8-10) pesuainetta veteen annosteltuna. Puhdistus tapahtuu pesuaineeseen kostutetulla liinalla pyyhkimällä. Puhdistukseen soveltuu hyvin esim. mikrokuituliina. Erityisen vaikeat tahrat voidaan poistaa talousspriillä, jonka jälkeen pinnat pyyhitään puhtaaseen veteen kostutetulla nihkeällä siivousliinalla. Hankaavia puhdistusaineita tai liuottimia ei saa käyttää. Puhdistetut pinnat on kuivattava hyvin. Mahdollinen roiskevesi on aina kuivattava pinnoilta välittömästi. Maalatut / lakatut ovet, runko-osat ja vetimet Maalatut / lakatut pinnat puhdistetaan neutraalilla veteen annostellulla pesuaineella. Pelkkään veteen kostutetulla nihkeällä mikrokuituliinalla voi pyyhkiä tahroja ja rasvaisia sormenjälkiä. Hankausaineiden käyttö on kiellettyä. Maalatut / lakatut pinnat on pidettävä aina kuivina, roiskevesi on kuivattava näiltä pinnoilta välittömästi. Työtasot Laminaattitasot puhdistetaan veteen annostellulla neutraalilla (ph 6-8) pesuaineella. Hankausaineiden käyttö on kielletty. Laminaattitasot kestävät jonkin verran hetkellistä kuumuutta, mutta paloläiskien estämiseksi pannunalustojen käyttö on suositeltavaa kuumien astioiden alla. Laminaattitaso ei myöskään kestä vaurioitumatta leikkuualustana. Lakatut massiivipuutasot puhdistetaan kuten lakatut ovet. Öljytyt puutasot puhdistetaan nihkeällä veteen kostutetulla siivousliinalla. Tahrojen poistoon voi käyttää Osmo Color hoito- ja puhdistusvahaa. Öljyvahakäsittely tulee uusia tarvittaessa. Kun tason pinta on kulunut niin, ettei vesi pisaroidu vahatulle pinnalle ominaiselle tavalla, lisätään Osmo Color Top Oilia ohut kerros ja annetaan kuivua. Osmo Color tuotteita on saatavissa mm. rautakaupoissa. Leikkuulaudat Muovinen leikkuualusta voidaan pestä astianpesukoneessa. Puinen leikkuulauta puhdistetaan veteen kostutetulla siivousliinalla. Mekanismit ja laatikot Mekanismit, laatikot, ritilät ja karusellit puhdistetaan neutraalilla pesuaineliuoksella. 32. Copyright Domus Yhtiöt Oy

33 Takuuehdot Takuun alkaminen Takuuaika alkaa tavaran toimituksesta, eli siitä päivästä, jolloin kalusteet toimitetaan asiakkaalle tai varastoidaan asiakkaan lukuun. Takuuaika Kalusteiden toimintatakuuaika on 10 vuotta. Kalusterunkojen, tasojen ja ovien takuuaika on 18 kk. Takuun sisältö Kalusteiden toimintaa suorittaville osille myönnetään 10 vuoden toimintatakuu. Takuu käsittää normaalissa koti- ja asumiskäytössä tuotteiden toiminnallisten osien (saranoiden, vetimien, laatikon mekaanisten osien, liukukiskojen, hyllynkannattimien, ritilähyllyjen ja - korien, kääntyvien korien, silityslautamekanismien, vaatetankojen, pöydänjalkojen, baarinkannattimien, aukipitolaitteiden, vaimentimien ja pyörien) toimivuuden ja keston. Rajoitukset ja voimassaolo Takuu ei koske tuotteen virheellisestä käytöstä, säilytyksestä tai asennuksesta aiheutuneita vaurioita eikä tuotteen käytöstä aiheutunutta kulumista, eikä välillisiä vahinkoja. Takuun piiriin eivät myöskään kuulu ajan ja valon mahdollisesti kalusteille aiheuttamat normaalit värimuutokset. Takuu ei koske vaurioita, jotka aiheutuvat kalusteisiin liitetystä, upotetusta tai yhdistetystä kodinkoneesta tai muusta laitteesta (liiallinen kosteus, kuumuus, riittämätön tuuletus tms.) Takuukorvausmenettely Ottakaa yhteys jälleenmyyjäliikkeeseen takuukorvausselvityksen käynnistämiseksi. Mikäli kalusteissa ilmenee takuuehtojen mukaan korvauksen piiriin kuuluva virhe, takuunantaja toimittaa asiakkaalle viallisen osan tilalle uuden virheettömän vastaavanlaisen osan, tai mikäli vastaavanlaisen osan saatavuus on vaikeutunut, lähinnä vastaavan tuotteen kohtuullisessa ajassa sopivaksi katsomallaan kuljetusvälineellä. Takuunantaja vastaa kustannuksista. Värierot alkuperäisten ja takuuna toimitettujen osien välillä ovat mahdollisia. Ne eivät aiheuta takuunantajalle muuta korvausvelvollisuutta. Mikäli korvausvaatimus kohdistuu sellaiseen osaan, jonka saatavuus on vaikeutunut esimerkiksi valmistuksen lopettamisen seurauksena, on takuunantajalla vaihtoehtoisesti oikeus suorittaa asiakkaalle korvaus rahassa, joka määrältään vastaa takuunalaisen osan alkuperäistä hintaa. Mikäli asiakas kuitenkin vaatii alkuperäistä vastaavaa osaa on takuunantajalla oikeus veloittaa yksittäiskappaleen teettämisestä aiheutuvat lisäkustannukset asiakkaalta (tästä sovitaan aina erikseen asiakkaan kanssa). Domus Yhtiöt Oy PL Koria Puh Copyright Domus Yhtiöt Oy
