LAATIKOT ARIANE SUPRAPLEX SUPRA SUPRAPLEX OFFICE LIUKUKISKOT JA LAATIKOIDEN VARUSTEET 04/2014

Koko: px
Aloita esitys sivulta:

Download "LAATIKOT ARIANE SUPRAPLEX SUPRA SUPRAPLEX OFFICE LIUKUKISKOT JA LAATIKOIDEN VARUSTEET 04/2014"

Transkriptio

1

2

3 2014 ARIANE SUPRAPLEX SUPRA SUPRAPLEX OFFICE LIUKUKISKOT JA LAATIKOIDEN VARUSTEET 04/2014

4 ARIANE

5 Design Moderni ja selkeä muotoilu Indamatic Indamatic softclosing teknologia mahdollistaa tasaisen liikkeen ja pehmeän sulkeutumisen Functionality Kevyt avattavuus Ariane tuotekehityksen tulos Smart simplicity Korkeat sivut maksimoivat tilankäytön ja säästävät kustannuksissa Load capacity Testatusti kestävä uuden sukupolven Ariane kisko vakiona 50kg:n kantavuus

6 04 ARIANE Ariane RAKENNE Levytakasarja Laatikon sivu 84mm Etukiinnitin Peitelevy Terästakasarja Levytakasarjan kiinnitin Pohjalevy Laatikon sivu Kisko Levytakasarja Laatikon sivu 172mm Pohjalevy Sivun ohjain Etukiinnitin Peitelevy Terästakasarja Levytakasarjan kiinnitin Laatikon sivu Kisko Laatikon sivu 84mm + reelinki Pohjalevy Levytakasarja Terästakasarja Levytakasarjan kiinnitin Reelinki Laatikon sivu Kisko Reelingin etukiinnitin Etukiinnitin Peitelevy

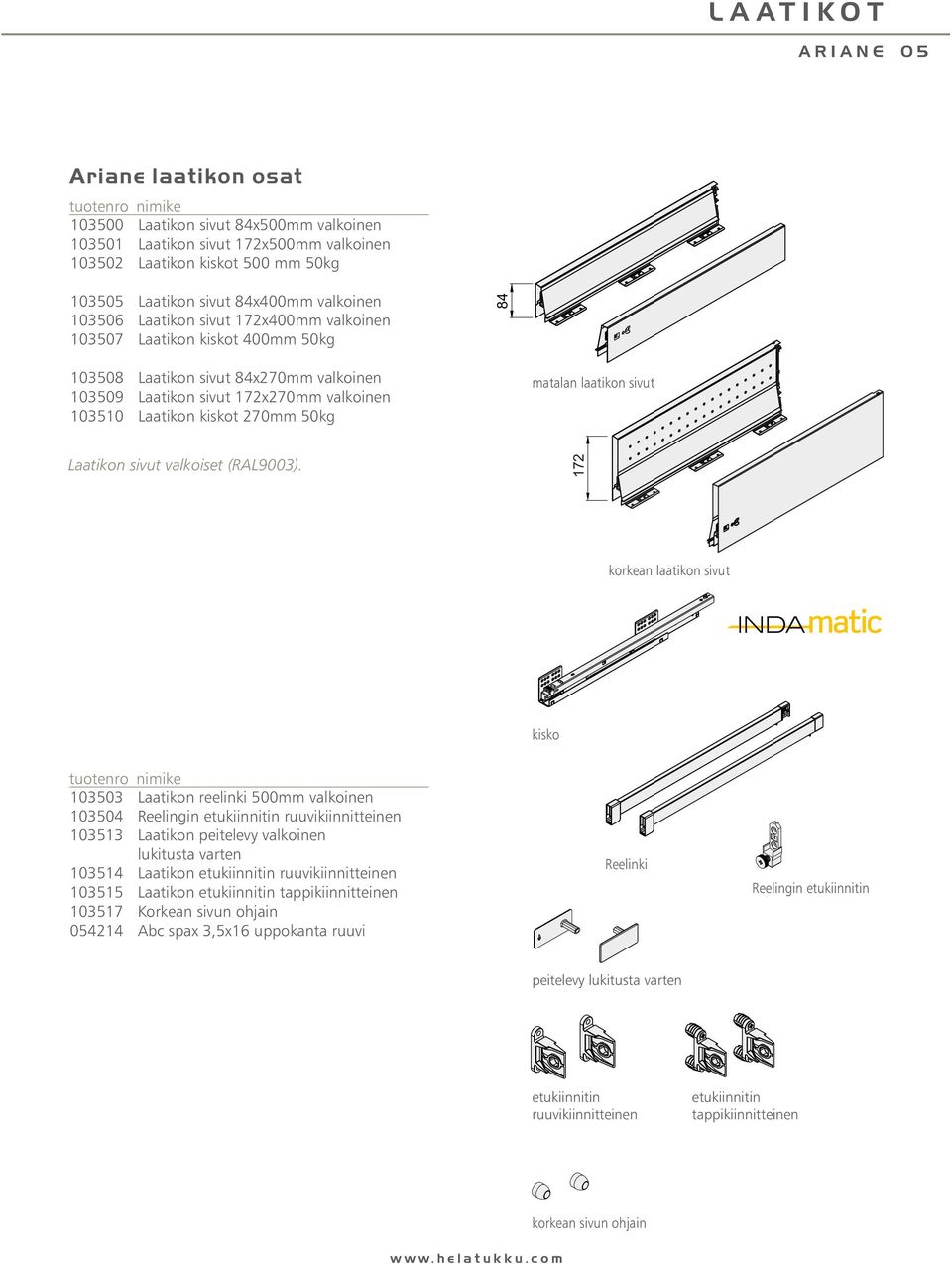

7 ARIANE 05 Ariane laatikon osat Laatikon sivut 84x500mm valkoinen Laatikon sivut 172x500mm valkoinen Laatikon kiskot 500 mm 50kg Laatikon sivut 84x400mm valkoinen Laatikon sivut 172x400mm valkoinen Laatikon kiskot 400mm 50kg Laatikon sivut 84x270mm valkoinen Laatikon sivut 172x270mm valkoinen Laatikon kiskot 270mm 50kg matalan laatikon sivut Laatikon sivut valkoiset (RAL9003). 172 korkean laatikon sivut kisko Laatikon reelinki 500mm valkoinen Reelingin etukiinnitin ruuvikiinnitteinen Laatikon peitelevy valkoinen lukitusta varten Laatikon etukiinnitin ruuvikiinnitteinen Laatikon etukiinnitin tappikiinnitteinen Korkean sivun ohjain Abc spax 3,5x16 uppokanta ruuvi Reelinki Reelingin etukiinnitin peitelevy lukitusta varten etukiinnitin ruuvikiinnitteinen etukiinnitin tappikiinnitteinen korkean sivun ohjain

8 06 ARIANE Ariane LEVYTAKASARJAN MITOITUS M = kaapin ulkomitta (M - 107mm) +0-1,5 16 Matala laatikko 68 mm (M - 107mm) +0-1,5 16 Korkea laatikko 156 mm Ariane levytakasarjan kiinnitin Matala Korkea Ariane terästakasarja M30 matala M40 matala M50 matala M60 matala M70 matala M80 matala M90 matala M100 matala M120 matala M30 korkea M40 korkea M50 korkea M60 korkea M70 korkea M80 korkea M90 korkea M100 korkea M120 krokea 16 mm:n runkovahvuudelle

9 ARIANE 07 Ariane POHJAN MITOITUS P = kiskon nimellismitta M = kaapin ulkomitta (M - 107mm) +0-1,5 P - 13 mm Terästakasarja 16 Levytakasarja 16 Ariane pohjalevy M30 valkoinen 191X487X M40 valkoinen 291X487X M50 valkoinen 391X487X M60 valkoinen 491X487X M80 valkoinen 691X487X M100 valkoinen 891X487X16 16mm runkovahvuudelle.

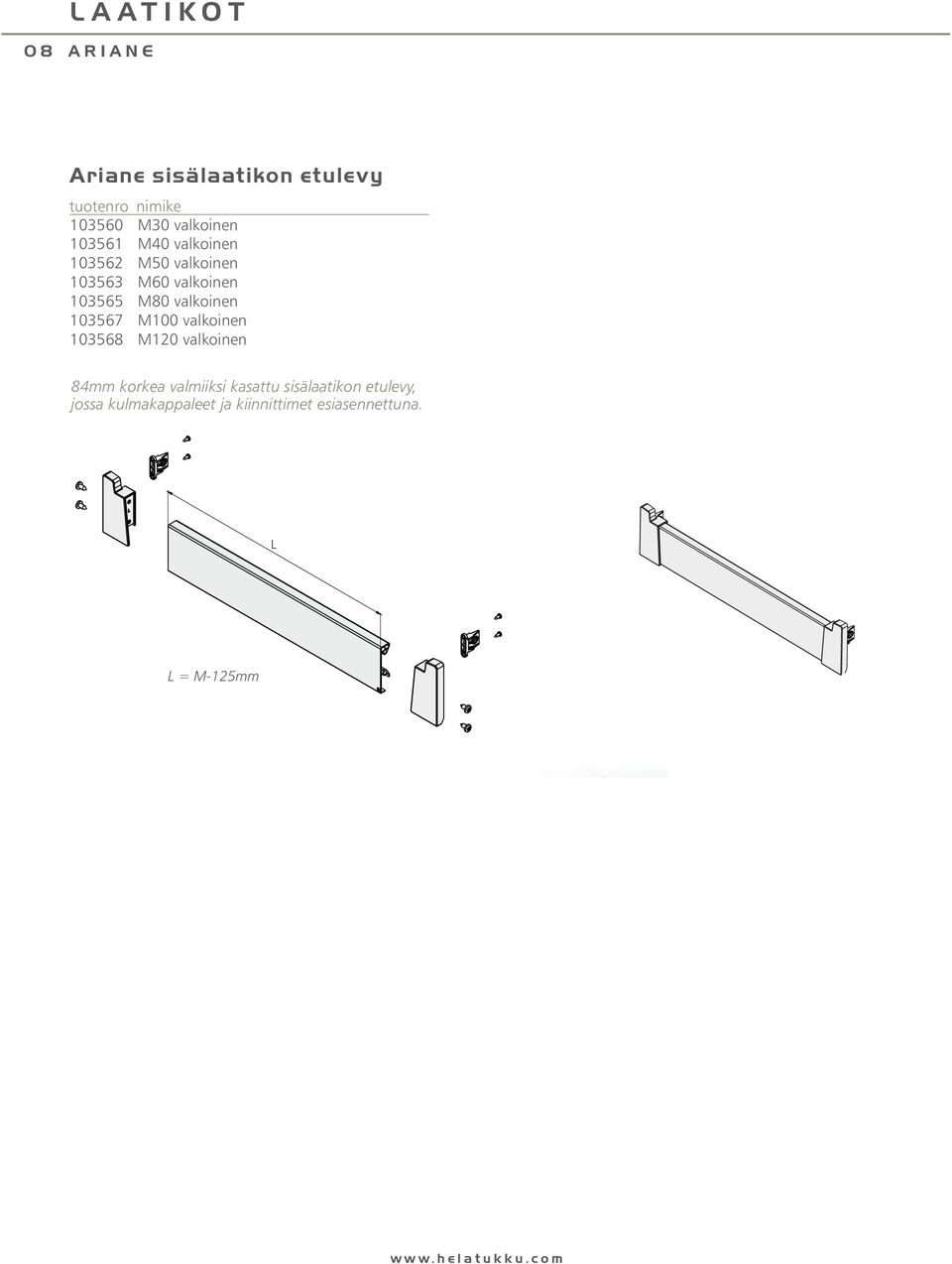

10 08 ARIANE Ariane sisälaatikon etulevy M30 valkoinen M40 valkoinen M50 valkoinen M60 valkoinen M80 valkoinen M100 valkoinen M120 valkoinen 84mm korkea valmiiksi kasattu sisälaatikon etulevy, jossa kulmakappaleet ja kiinnittimet esiasennettuna. L L = M-125mm

11 ARIANE 09 Ariane lusikkalaatikko M40 valkoinen M50 valkoinen M60 valkoinen M80 valkoinen Poikittain olevat lokerot lisäävät käyttömukavuutta. Mukana välijakajat, joiden paikkaa voi vapaasti säätää. Ariane korkean laatikon jakaja M60 poikittaisjakaja M80 poikittaisjakaja M100 poikittaisjakaja M120 poikittaisjakaja Poikittaisjakajan kiinnitin Pitkittäisjakaja Helppo asentaa korkean laatikon sivuissa oleviin valmiisiin reikiin. Jakajien paikkaa voi tarpeen mukaan myös muuttaa. poikittaisjakaja poikittaisjakajan kiinnitin pitkittäisjakaja

12 10 ARIANE Ariane ASENNUS Laatikon asentaminen kiskoille Vedä kiskot ulos ja aseta laatikko ilman etulevyä kiskojen päälle niin että laatikon sivut lukittuvat kiskon takaosassa oleviin väkäsiin. Etulevyn asentaminen Kohdista sivujen sisällä olevat jouset kiskojen etureunaan. Sulje laatikko varovasti jolloin se asettuu paikoilleen. Laatikon saa pois kiskoilta nostamalla etureunaa samanaikaisesti kun vetää laatikon ulos. Etulevyn ollessa paikallaan laatikko asetetaan takaisin paikoilleen nostamalla se kiskoille ja sulkemalla nopealla liikkeellä. Aseta etulevyn kiinnitin paikoilleen laatikon sivun sisälle ja työnnä peitelevy pystyasennossa tappi alareunassa laatikon sivussa olevaan reikään. Käännä peitelevyä 90 laatikon takaosaa kohti, jolloin se lukittuu paikoilleen. Etulevyn säätäminen 4mm 3mm Käännä peitelevy yläasentoon ja säädä etulevyä. Etulevyä voi säätää korkeussuunnassa 4mm ja leveyssuunnassa 3mm.

13 ARIANE 11 Ariane ETULEVYN MITOITUS 16MM RUNKOVAHVUUDELLE M = kaapin ulkomitta M M - 72mm Matala laatikko Ø10 x 12mm tai Ø2mm esiporaus M - 72mm Etukiinnitin tappikiinnitteinen (Ø10x12mm poraus) Etukiinnitin ruuvikiinnitteinen (2mm esiporaus / 3,5x16mm ruuvi) M M - 72mm Korkea laatikko Ø2mm esiporaus Ø10 x 12mm tai Ø2mm esiporaus M - 72mm Korkean laatikon sivun ohjain (2mm esiporaus / 3,5x16mm ruuvi) Etukiinnitin tappikiinnitteinen (Ø10x12mm poraus) Etukiinnitin ruuvikiinnitteinen (2mm esiporaus / 3,5x16mm ruuvi)

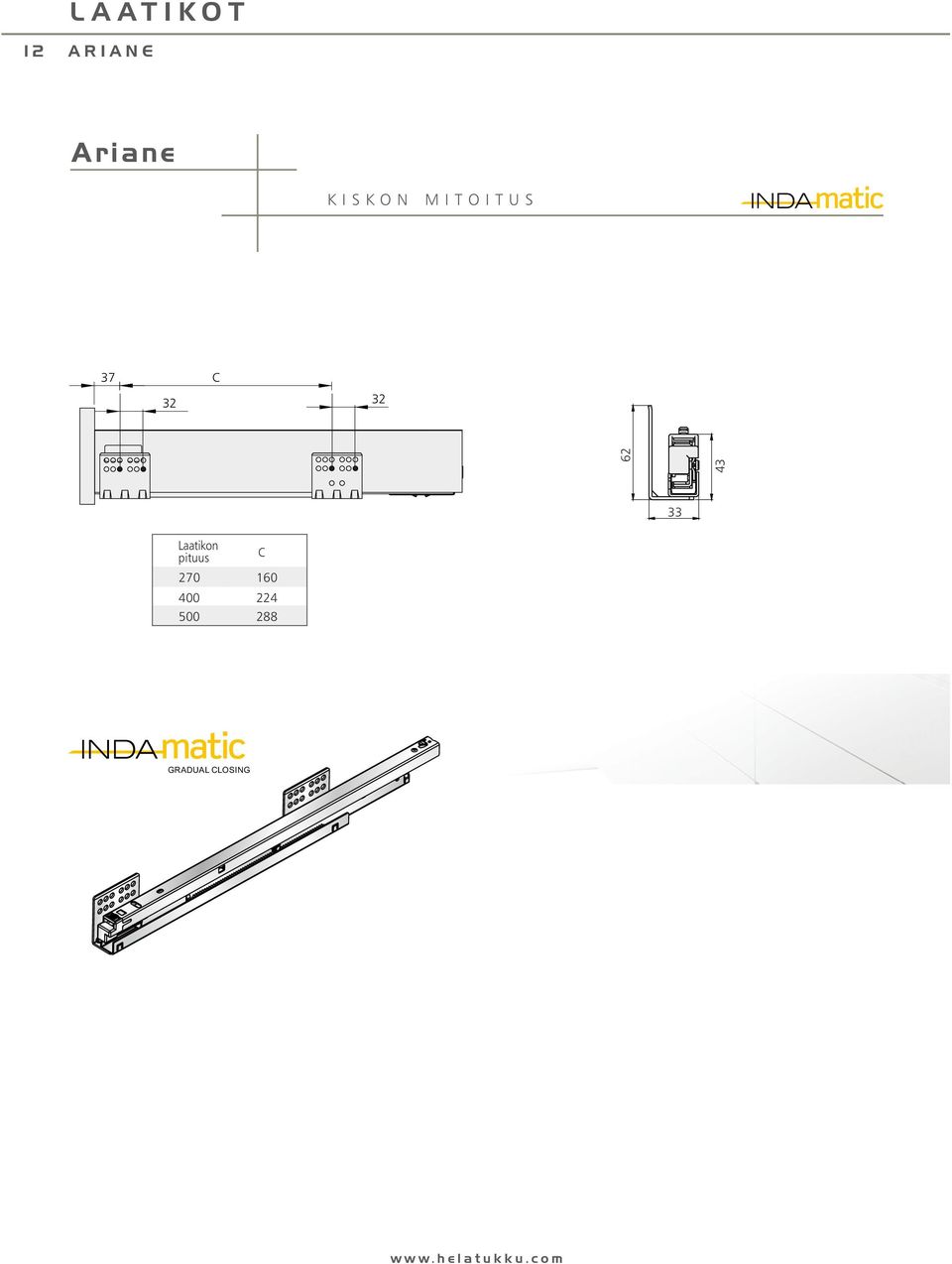

14 12 ARIANE Ariane KISKON MITOITUS 37 C Laatikon pituus C GRADUAL CLOSING

15 ARIANE 13 Ariane RUNKOMITOITUS 16MM RUNKOVAHVUUDELLE M = kaapin ulkomitta Runkokiskon poraus Etulevyn poraus Ariane laatikosto 5x137mm etulevyt / 224 / M M Runkokiskon poraus Etulevyn poraus Ariane laatikosto 3x137mm + 1x278mm etulevyt / 224 / 288 M-72 M 3

16 14 ARIANE Ariane RUNKOMITOITUS 16MM RUNKOVAHVUUDELLE M = kaapin ulkomitta Runkokiskon poraus Etulevyn poraus 6 Ariane laatikosto 1x137mm + 2 x 278mm etulevyt / 224 / 288 M-72 3 M Runkokiskon poraus Etulevyn poraus Ariane laatikosto 2 x 350mm etulevyt / 224 / 288 M-72 M 3

17

18 SUPRAPLEX

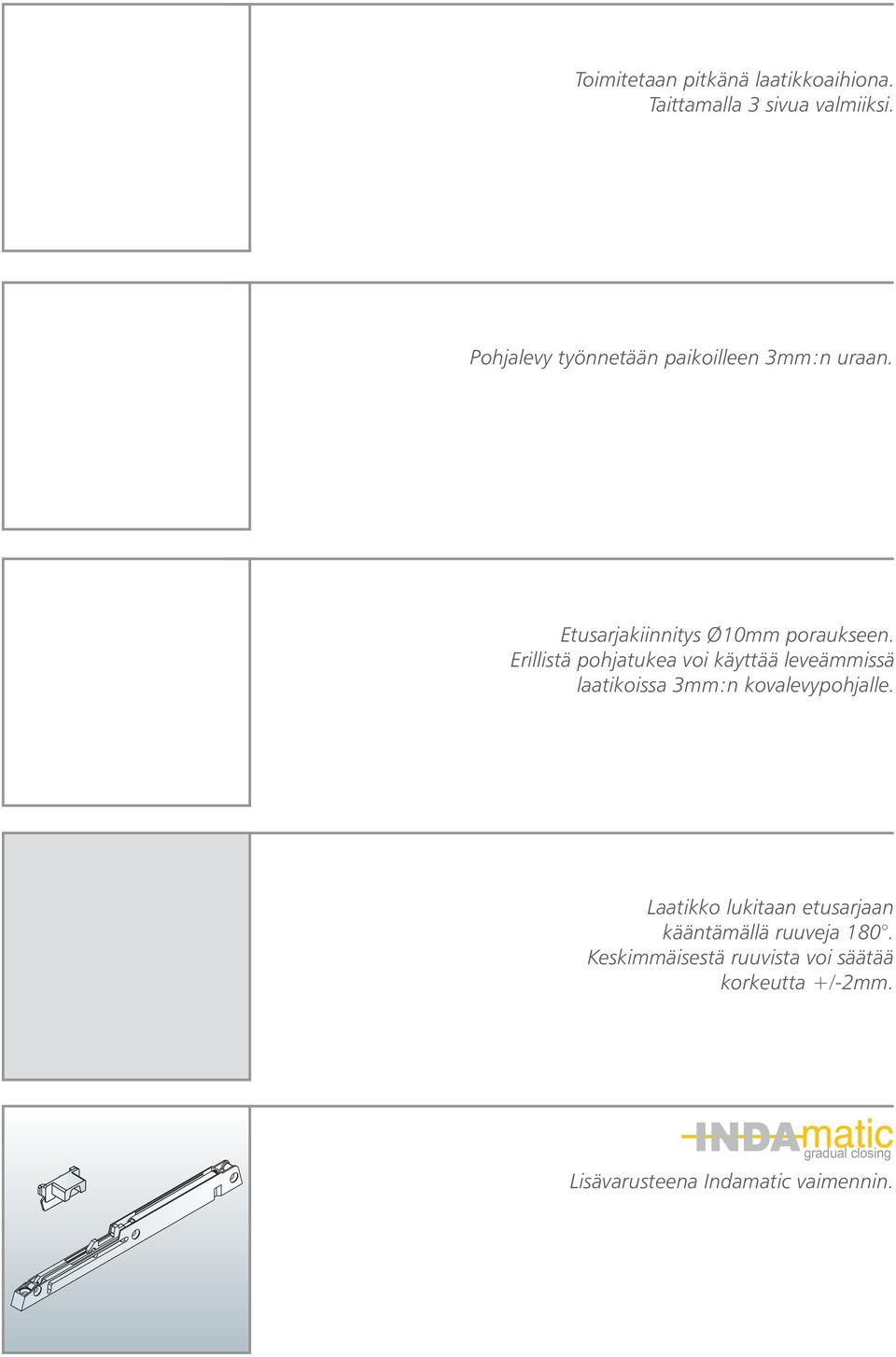

19 Toimitetaan pitkänä laatikkoaihiona. Taittamalla 3 sivua valmiiksi. Pohjalevy työnnetään paikoilleen 3mm:n uraan. Etusarjakiinnitys Ø10mm poraukseen. Erillistä pohjatukea voi käyttää leveämmissä laatikoissa 3mm:n kovalevypohjalle. Laatikko lukitaan etusarjaan kääntämällä ruuveja 180. Keskimmäisestä ruuvista voi säätää korkeutta +/-2mm. gradual closing Lisävarusteena Indamatic vaimennin.

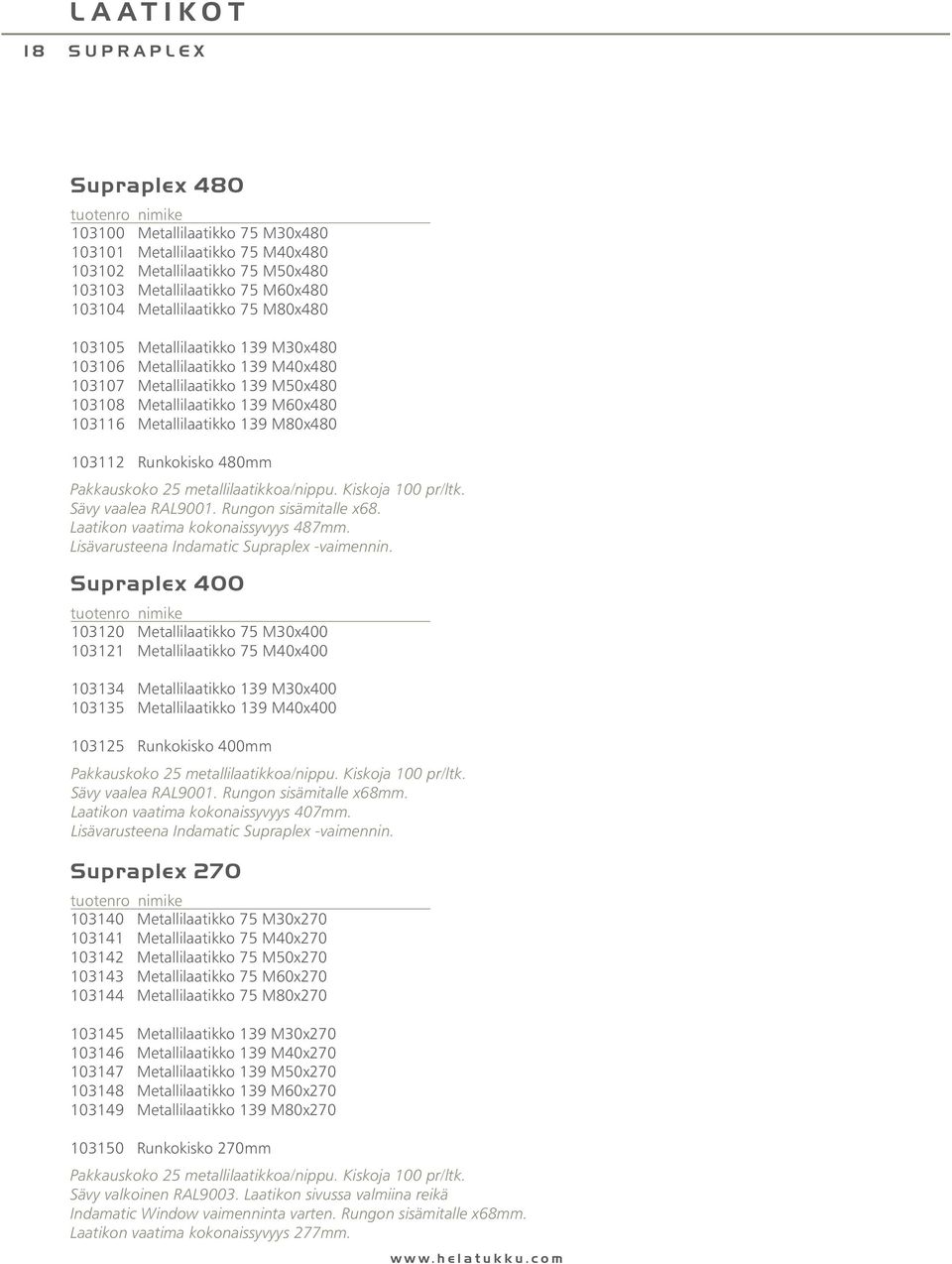

20 18 SUPRAPLEX Supraplex Metallilaatikko 75 M30x Metallilaatikko 75 M40x Metallilaatikko 75 M50x Metallilaatikko 75 M60x Metallilaatikko 75 M80x Metallilaatikko 139 M30x Metallilaatikko 139 M40x Metallilaatikko 139 M50x Metallilaatikko 139 M60x Metallilaatikko 139 M80x Runkokisko 480mm Pakkauskoko 25 metallilaatikkoa/nippu. Kiskoja 100 pr/ltk. Sävy vaalea RAL9001. Rungon sisämitalle x68. Laatikon vaatima kokonaissyvyys 487mm. Lisävarusteena Indamatic Supraplex -vaimennin. Supraplex Metallilaatikko 75 M30x Metallilaatikko 75 M40x Metallilaatikko 139 M30x Metallilaatikko 139 M40x Runkokisko 400mm Pakkauskoko 25 metallilaatikkoa/nippu. Kiskoja 100 pr/ltk. Sävy vaalea RAL9001. Rungon sisämitalle x68mm. Laatikon vaatima kokonaissyvyys 407mm. Lisävarusteena Indamatic Supraplex -vaimennin. Supraplex Metallilaatikko 75 M30x Metallilaatikko 75 M40x Metallilaatikko 75 M50x Metallilaatikko 75 M60x Metallilaatikko 75 M80x Metallilaatikko 139 M30x Metallilaatikko 139 M40x Metallilaatikko 139 M50x Metallilaatikko 139 M60x Metallilaatikko 139 M80x Runkokisko 270mm Pakkauskoko 25 metallilaatikkoa/nippu. Kiskoja 100 pr/ltk. Sävy valkoinen RAL9003. Laatikon sivussa valmiina reikä Indamatic Window vaimenninta varten. Rungon sisämitalle x68mm. Laatikon vaatima kokonaissyvyys 277mm.

21 SUPRAPLEX 19 Indamatic Supraplex Supraplex vaimenninsarja pohjakiinnitteinen Sisältää Indamatic vaimentimen ja kaksiosaisen vastakappaleen Supraplex laatikolle. Vaimentimen vastakappale kiinnitetään laatikon pohjaan epäkeskon avulla. gradual closing SUPRAPLEX VASTAKAPPALEEN ASENNUS LAATIKON SIVUUN 5mm mm Yhdistä vastakappaleen kaksi osaa toisiinsa. Aseta vastakappale paikoilleen laatikon sivun alareunaan. Mittaa etäisyydeksi 130mm laatikon takareunasta vastakappaleen keskelle. Lukitse kääntämällä epäkeskoruuvia. SUPRAPLEX VAIMENTIMEN ASENNUS SIVURUNKOON 37 A C Kisko A B Laatikon korkeus C laatikon syvyys 7 15 korkeus C B ,4

22 20 SUPRAPLEX Indamatic Supraplex Window Supraplex vaimenninsarja Window Sisältää Indamatic vaimentimen ja vastakappaleen 270mm Supraplex laatikon sivussa olevaan valmiiseen reikään. Mitoissa 139 M50x270, 139 M60x270 ja 139 M80x270 Window -reikä laatikon molemmissa sivuissa. gradual closing WINDOW VASTAKAPPALEEN ASENNUS LAATIKON SIVUUN Kohdista vastakappale vinottain laatikon sivussa olevaan reikään. Aseta vastakappaleen toinen pää pienempään reikään ja paina alas. Käännä vastakappale suoraan, jolloin se lukittuu paikoilleen. WINDOW VAIMENTIMEN ASENNUS SIVURUNKOON

23 SUPRAPLEX 21 Supraplex ETUSARJAN MITOITUS M.I. = kaapin sisämitta M.I B 32 H 32 A A+4 A Ø10 M.I mm. mitoitus H A B supraplex supraplex Supraplex KISKON MITOITUS Huom! Runkokiskon kiinnitykseen euroruuvi 7,8 mm kannalla

24 22 SUPRAPLEX Supraplex POHJAN MITOITUS M.I. = kaapin sisämitta M.I mm. Laatikon sivun pituus -2 mm 3 pohjalevyn mitoitus 3 mm:n pohjalevyllä Supraplex pohjalevy M30 243x474x10mm M40 343x474x10mm M50 443x474x10mm M60 543x474x10mm M80 743x474x16mm Pohjatuki kovalevypohjalle Ø10mm/3mm Puuruuvi uppokanta 3,0x10 mm Pohjalevyksi joko 3mm kovalevy tai varastostamme 10(16) mm melamiinipohjalevy, jonka reuna on jyrsitty 3mm paksuudelle. Varastomitta 480mm laatikolle Erillistä pohjatukea suositellaan yli 500mm leveille 3mm:n kovalevypohjille. Melamiinipohjalevyjen ruuvaamiseksi kiinni laatikon sivuun valikoimassamme 3,0x10mm puuruuvi.

25 SUPRA 23 Supra metallilaatikko Metallilaatikko 86x Metallilaatikko 86x Metallilaatikko 86x Metallilaatikko 86x Metallilaatikko 86x Metallilaatikko 150x Metallilaatikko 150x Metallilaatikko 150x Metallilaatikko 150x Etusarjakiinnitin ruuvikiinnitteinen Etusarjakiinnitin tappikiinnitteinen 10 mm/64mm Metallilaatikko sisältää runkokiskot, pakkauskoko 10 srj/ltk. Etusarjakiinnittimien pakkauskoko 100pr/ltk. Laatikon sivussa valmis paikka Indamatic Supra vaimentimen vastakappaleelle Huom! Runkokiskon kiinnitykseen euroruuvi 7,8 mm kannalla SUPRA 86 JA 150 ETUSARJAKIINNITTIMEN ASENNUS Kohdista etusarjakiinnitin sille varattuun kohtaan metallilaatikon sivussa. Lukitse etusarja paikoilleen kääntämällä vipu ala-asentoon. Etusarjan korkeutta voi säätää 2mm kiinnittimen pyöreästä säätöruuvista.

26 24 SUPRA Supra 86 JA 150 ETU- JA TAKALEVYN KIINNITYS M.I. = kaapin sisämitta Supra - 86 ETULEVY Min.24 TAKALEVY M.I.-17mm 8.5 M.I M.I. 2 Supra ETULEVY 9 Min TAKALEVY M.I.-17mm 8.5 M.I M.I

27 SUPRA 25 Supra sisälaatikon etukiinnitin Etukiinnitin 86mm sisälaatikon etukiinnittimet SISÄLAATIKON ETU- JA TAKALEVYN KIINNITYS ETULEVY Min.24 TAKALEVY M.I.(kaapin sisämitta) 15.5 M.I. (kaapin sisämitta) 2 Supra metallilaatikko matala Metallilaatikon sivut 54x Runkokisko 500mm Etusarjakiinnitin ruuvikiinnitteinen Pakkauskoko; sivuja 20 kpl/ltk, kiskoja 100pr /ltk. Laatikon sivussa valmis paikka Indamatic Supra vaimentimen vastakappaleelle ETU- JA TAKALEVYN KIINNITYS ETULEVY 18 Min TAKALEVY M.I. - 17mm 8.5 M.I. (kaapin sisämitta) 15.5 M.I. (kaapin sisämitta) 2

28 26 SUPRA Supra MITOITUS M.I. = kaapin sisämitta L = laatikon sivun pituus POHJAN MITOITUS M.I. - 31mm TAKALEVY MITOITUS M.I. - 31mm L H A 16 3mm 16 H A Supra L-2 Supra-86 Supra-150 Supra-86sisä L-2 L-2 L-18 Supra laatikon reelinki Reelinki 450 mm Reelinki 500 mm Etukiinnitin ruuvikiinnitteinen Takakiinnitin ruuvikiinnitteinen SUPRA REELINGIN MITOITUS ETULEVY TAKALEVY Min M.I. - 17mm 8.5 M.I. (kaapin sisämitta) M.I. (kaapin sisämitta)

29 SUPRA 27 gradual closing Indamatic Supra Supra vaimenninsarja Sisältää Indamatic vaimentimen ja vastakappaleen, joka soveltuu kaikille (86, 150 ja matala 54) Supra laatikoille. SUPRA VASTAKAPPALEEN ASENNUS LAATIKON SIVUUN 3mm Vastakappale kiinnitetään painamalla se laatikon sivun alareunassa oleviin koukkuihin. SUPRA VAIMENTIMEN ASENNUS SIVURUNKOON 37 A B Laatikon syvyys A Laatikon korkeus B

30 28 SUPRAPLEX OFFICE Supraplex Office toimistolaatikko Laatikko 75x380x Kisko 500 mm Sisälokerikko 380 mm Riippukansiokehikko Rungon sisämitta 380mm. Laatikon vaatima kokonaissyvyys 507mm. Varastoväri musta. Lisävarusteena voidaan käyttää Indamatic Supraplex vaimenninta. Sisälokerikko Riippukansiokehikko KISKON MITOITUS RIIPPUKANSIOREELINGIN MITOITUS ±3 330 Ø Ø10 12 M.I M.I. (kaapin sisämitta)

31 SUPRAPLEX OFFICE 29 Office lisätarvikkeet tankolukolle Tankolukon vastakappale Ulosvetorajoitin tankolukolle Tankolukon vastakappale Ulosvetorajoitin TANKOLUKON VASTAKAPPALEEN MITOITUS A Tanko 11,2 5,2 Etulevy r A c D B B ,5 D = c+r+1 c = etäisyys etureunasta tangon keskelle r = lukkotapin halkaisija 3,5 TANKOLUKON ULOSVETORAJOITTIMEN MITOITUS Etulevy A Tanko r B 11,2 4,5 A c D D+24.5 B 13,5 4,2 Supraplex laatikosta saatavissa tilauksesta erikoismitat, minimi 200 srj. Värivaihtoehtoja 6: - Valkoinen RAL Musta RAL Hopeanharmaa - Valkoinen RAL Harmaa RAL Tammi

32 30 LIUKUKISKOT Rullakisko mm mm mm mm mm mm Pakkauskoko 100pr/ltk. RULLAKISKON 9 32 MITOITUS Huom! Runkokiskon kiinnitykseen euroruuvi 7,8 mm kannalla Leikkuulaudan kisko mm Pakkauskoko 100pr/ltk. LEIKKUULAUDAN KISKON MITOITUS 9 Ø6,8 17,5 M.I , , ,5 12,5 40 M.I ,5 12,5 M.I. (kaapin sisämitta) 18 Huom! Runkokiskon kiinnitykseen euroruuvi 7,8 mm kannalla

33 LAATIKOIDEN VARUSTEET 31 Leikkuulauta Leikkuulauta mururitilällä 243x535x Leikkuulauta mururitilällä 343x535x Leikkuulauta mururitilällä 443x535x Leikkuulauta mururitilällä 543x535x Leikkuulauta 243x538x Leikkuulauta 343x538x Leikkuulauta 443x538x Leikkuulauta 543x538x19 Koivu puuvalmis. Leikkuulauta mururitilällä Leikkuulauta Takalevyn kierto x200x70mm harmaa x200x70mm harmaa x200x70mm valkoinen / 300 Ruokailuvälinelaatikko M30 (237x484) harmaa M40 (337x484) harmaa M50 (437x484) harmaa M60 (537x484) harmaa Matto laatikkoon Leveys 482mm harmaa Rulla 20-30m. Sopii mm. Ariane ja Supra laatikoille.

34 Muistiinpanoja

35

36 HELATUKKU FINLAND OY Yrittäjäntie 6, Seinäjoki puh fax
