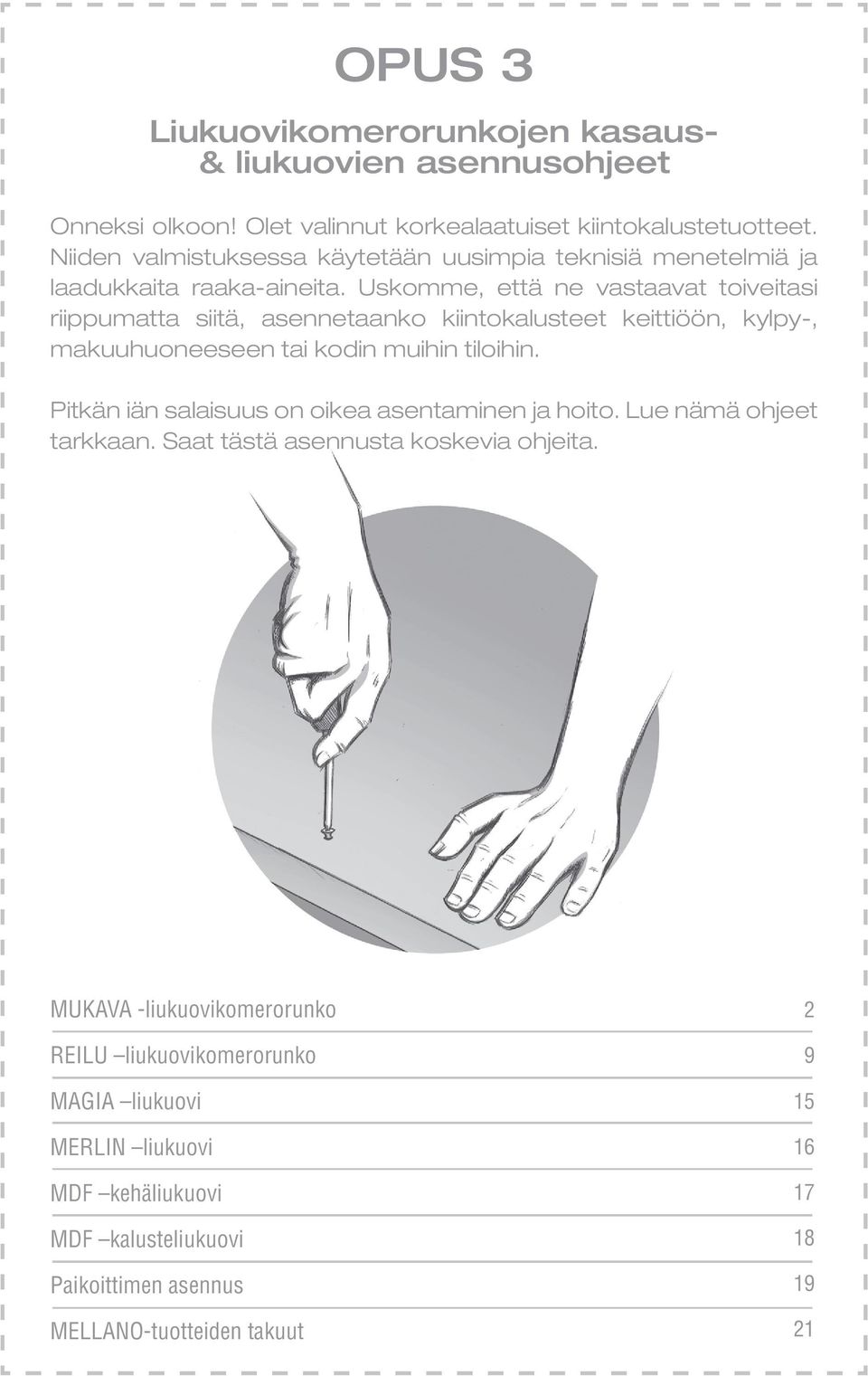

1 OPUS 3 Liukuovikomerorunkojen kasaus- & liukuovien asennusohjeet Onneksi olkoon! Olet valinnut korkealaatuiset kiintokalustetuotteet. Niiden valmistuksessa käytetään uusimpia teknisiä menetelmiä ja laadukkaita raaka-aineita. Uskomme, että ne vastaavat toiveitasi riippumatta siitä, asennetaanko kiintokalusteet keittiöön, kylpy-, makuuhuoneeseen tai kodin muihin tiloihin. Pitkän iän salaisuus on oikea asentaminen ja hoito. Lue nämä ohjeet tarkkaan. Saat tästä asennusta koskevia ohjeita. MUKAVA -liukuovikomerorunko REILU liukuovikomerorunko MAGIA liukuovi MERLIN liukuovi MDF kehäliukuovi MDF kalusteliukuovi Paikoittimen asennus MELLANO-tuotteiden takuut

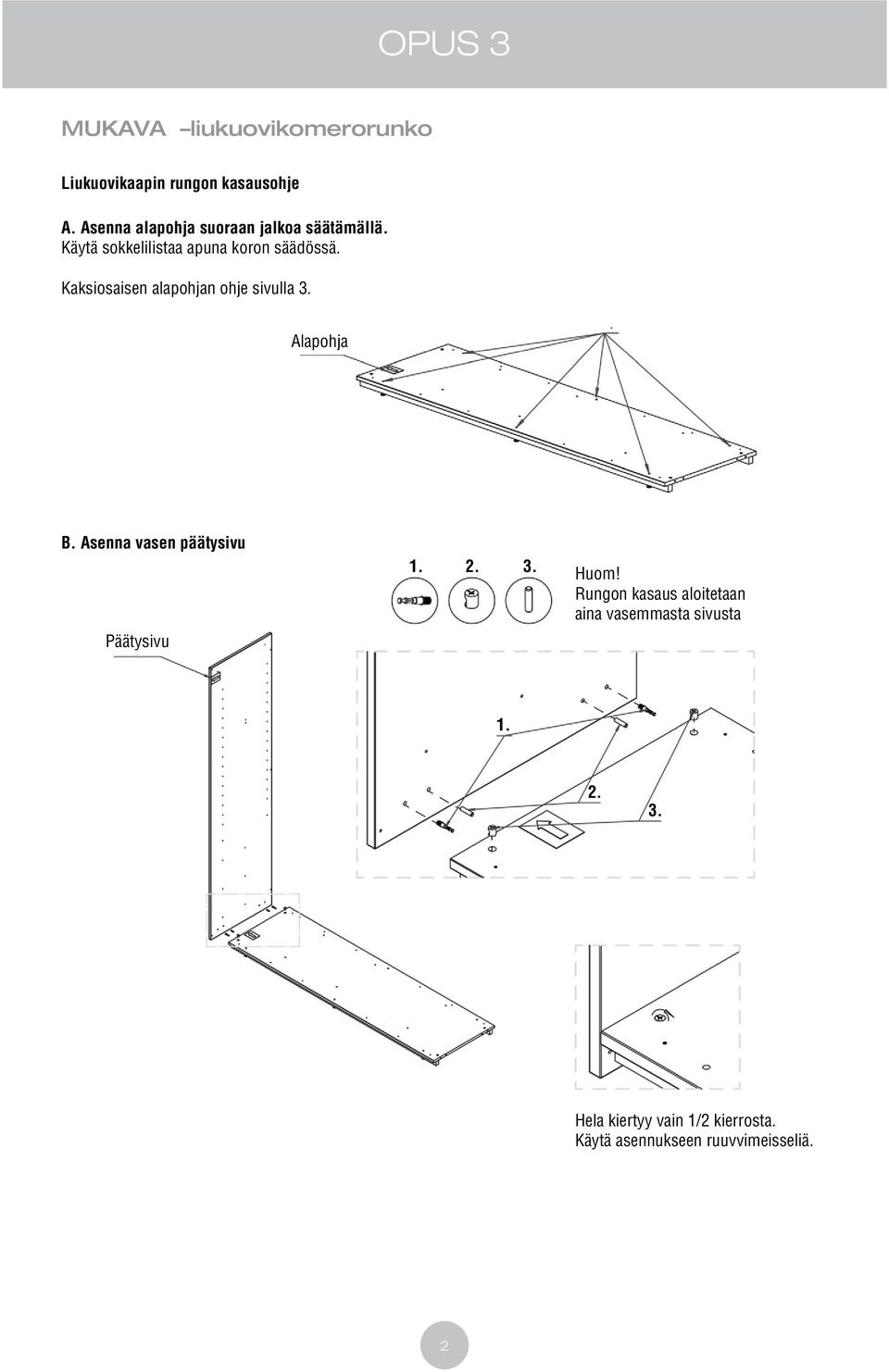

2 MUKAVA liukuovikomerorunko Liukuovikaapin rungon kasausohje A. Asenna alapohja suoraan jalkoa säätämällä. Käytä sokkelilistaa apuna koron säädössä. Kaksiosaisen alapohjan ohje sivulla 3. Alapohja B. Asenna vasen päätysivu Päätysivu Huom! Rungon kasaus aloitetaan aina vasemmasta sivusta Hela kiertyy vain 1/2 kierrosta. Käytä asennukseen ruuvvimeisseliä. 2

3 A Liitä Alapohjat yhteen Alapohja Alapohja Hela 2 kiertyy vain 1/2 kierrosta. Käytä asennukseen ruuvvimeisseliä. A3. Asenna alapohja oikeaan korkoon jalkoja säätämällä Käytä sokkelilistaa apuna koron säätöön. Seuraavan komponentin ohje sivulla vasen sivu 3

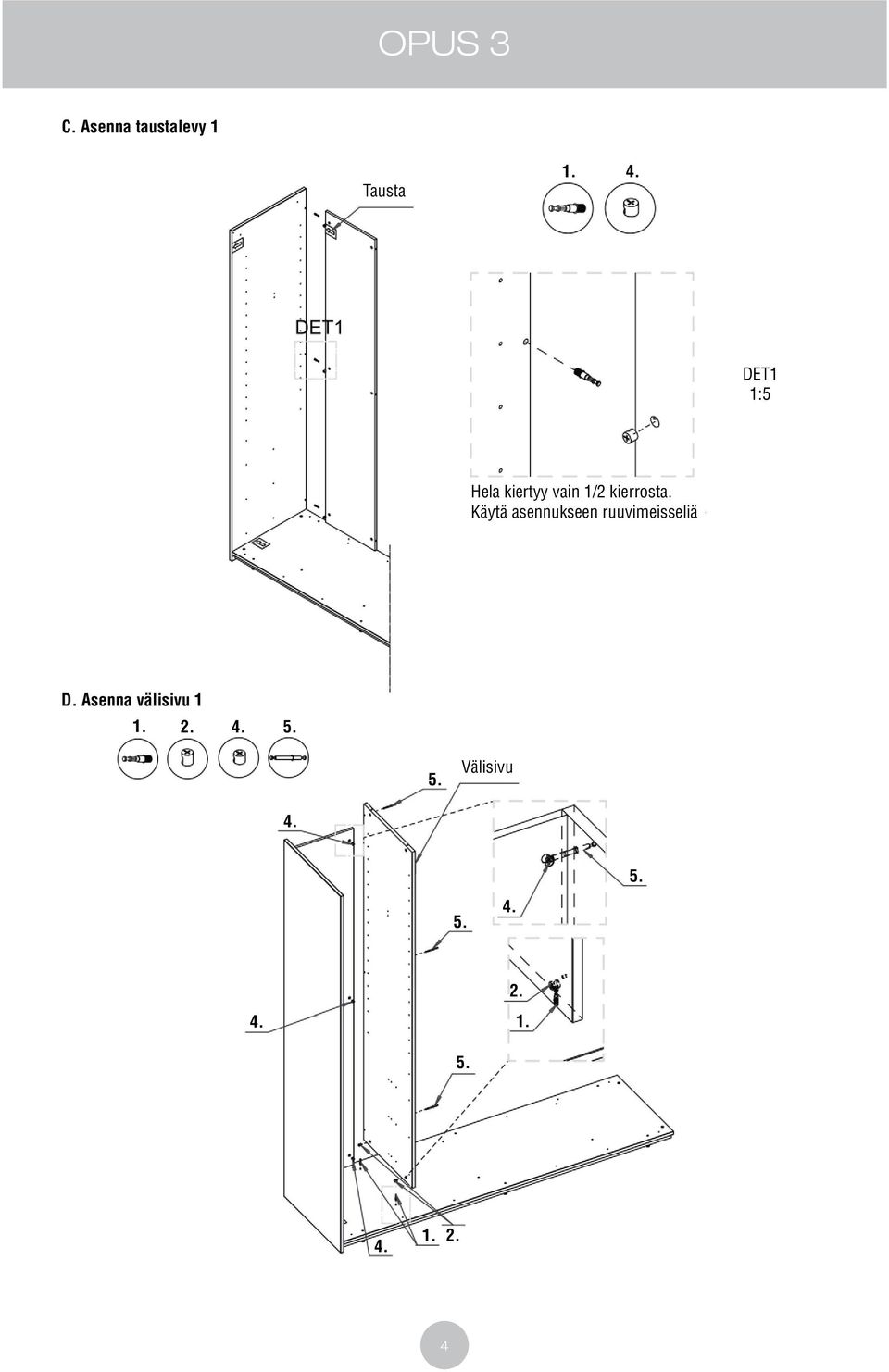

4 C. Asenna taustalevy 1 Tausta 1. DET1 1:5 Hela kiertyy vain 1/2 kierrosta. Käytä asennukseen ruuvimeisseliä D. Asenna välisivu Välisivu

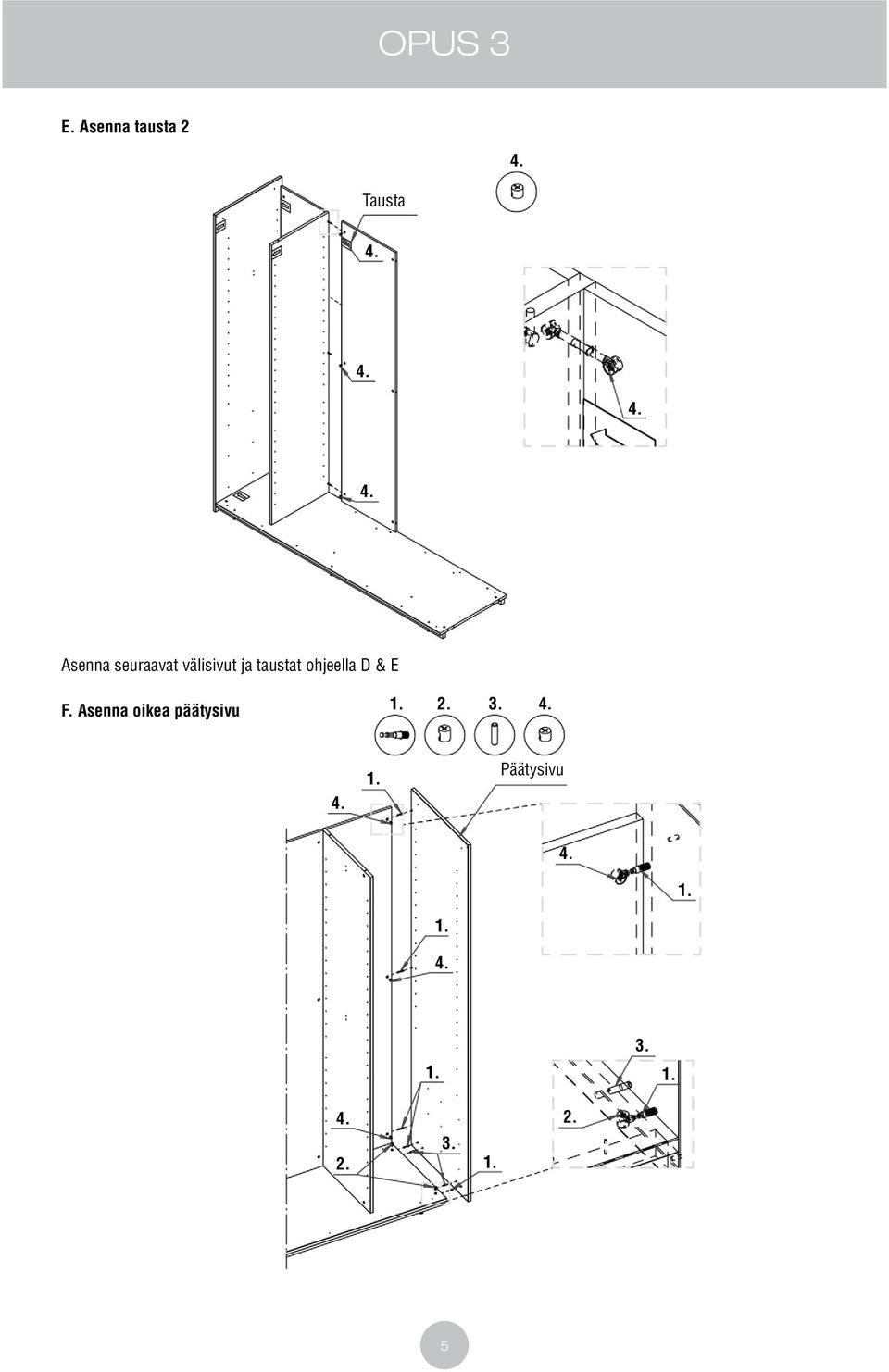

5 E. Asenna tausta 2 Tausta Asenna seuraavat välisivut ja taustat ohjeella D & E F. Asenna oikea päätysivu Päätysivu

6 G. Asenna yläpohja Kaksiosaisen yläpohjan ohje sivulla 7. Yläpohja H. Asenna valolippa ja peitelevyt Kiinnitä valolippa ruuveilla yläpohjaan,osa 10. Kaksiosaisen valolipan-, Sokkelin ja yläpeitelistan ohje sivulla 8. Valolippa 8. Yläpeite Sokkeli

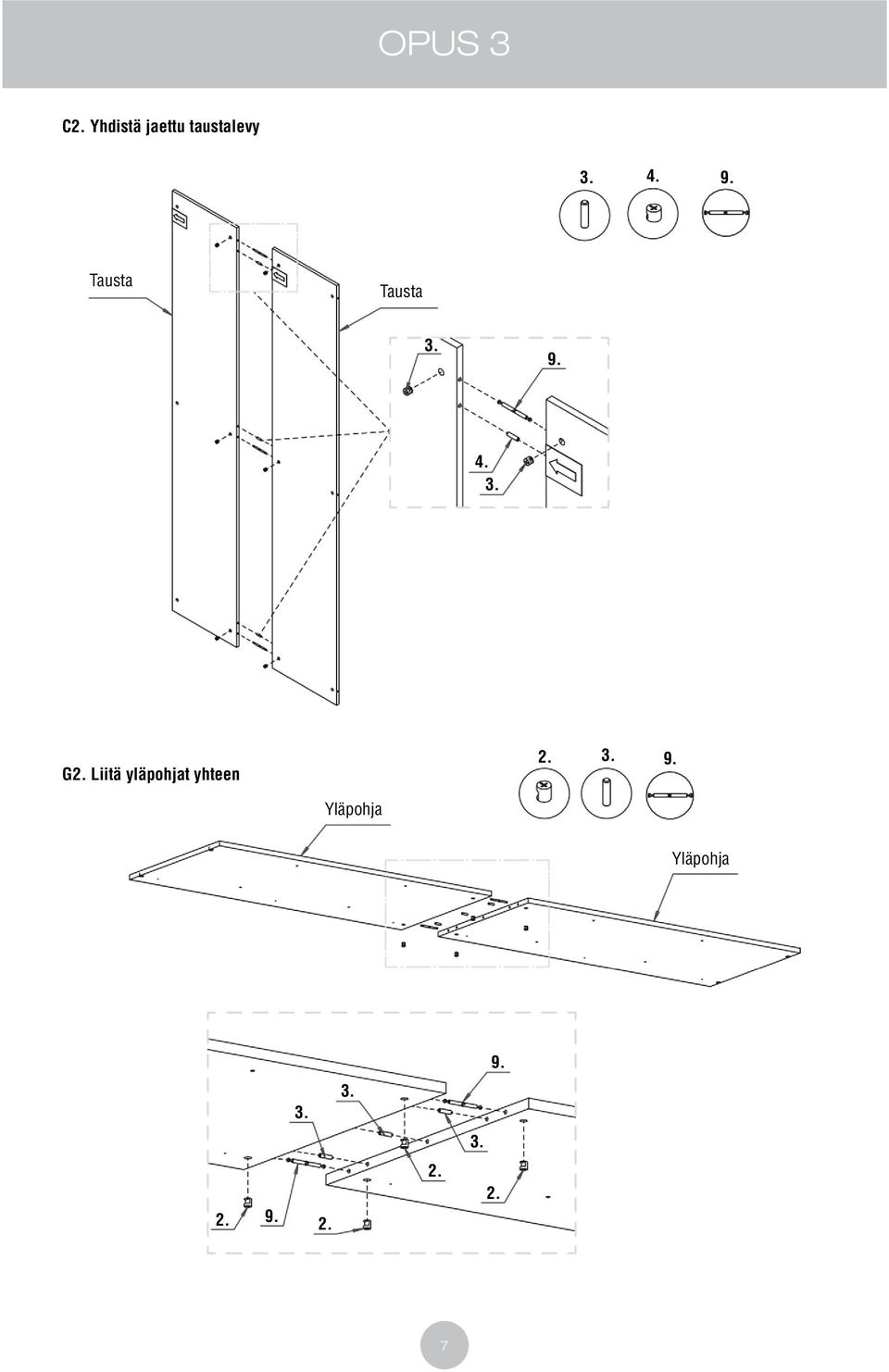

7 C Yhdistä jaettu taustalevy Tausta Tausta G Liitä yläpohjat yhteen Yläpohja Yläpohja

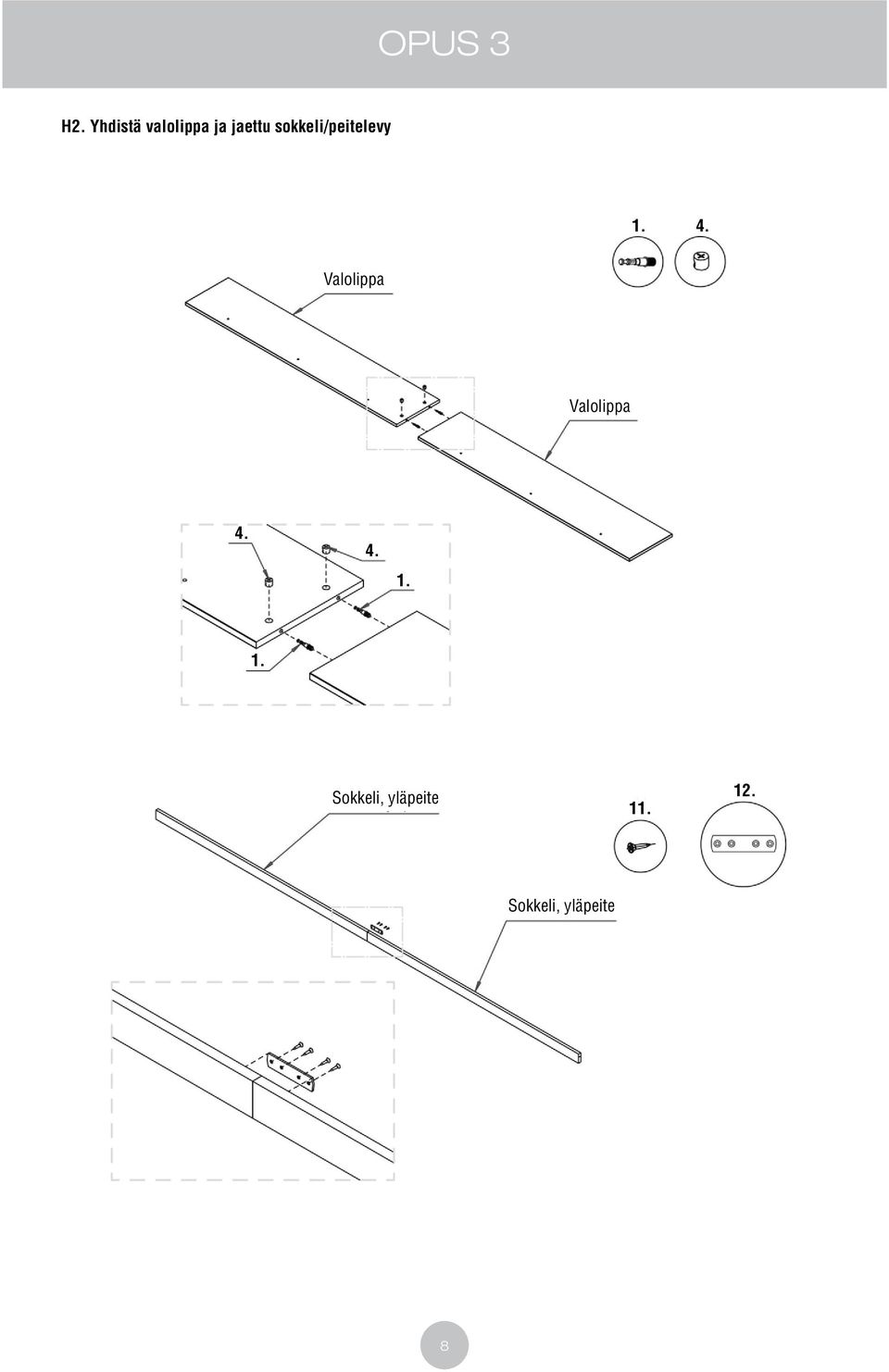

8 H Yhdistä valolippa ja jaettu sokkeli/peitelevy 1. Valolippa Valolippa Sokkeli, yläpeite Sokkeli, yläpeite 8

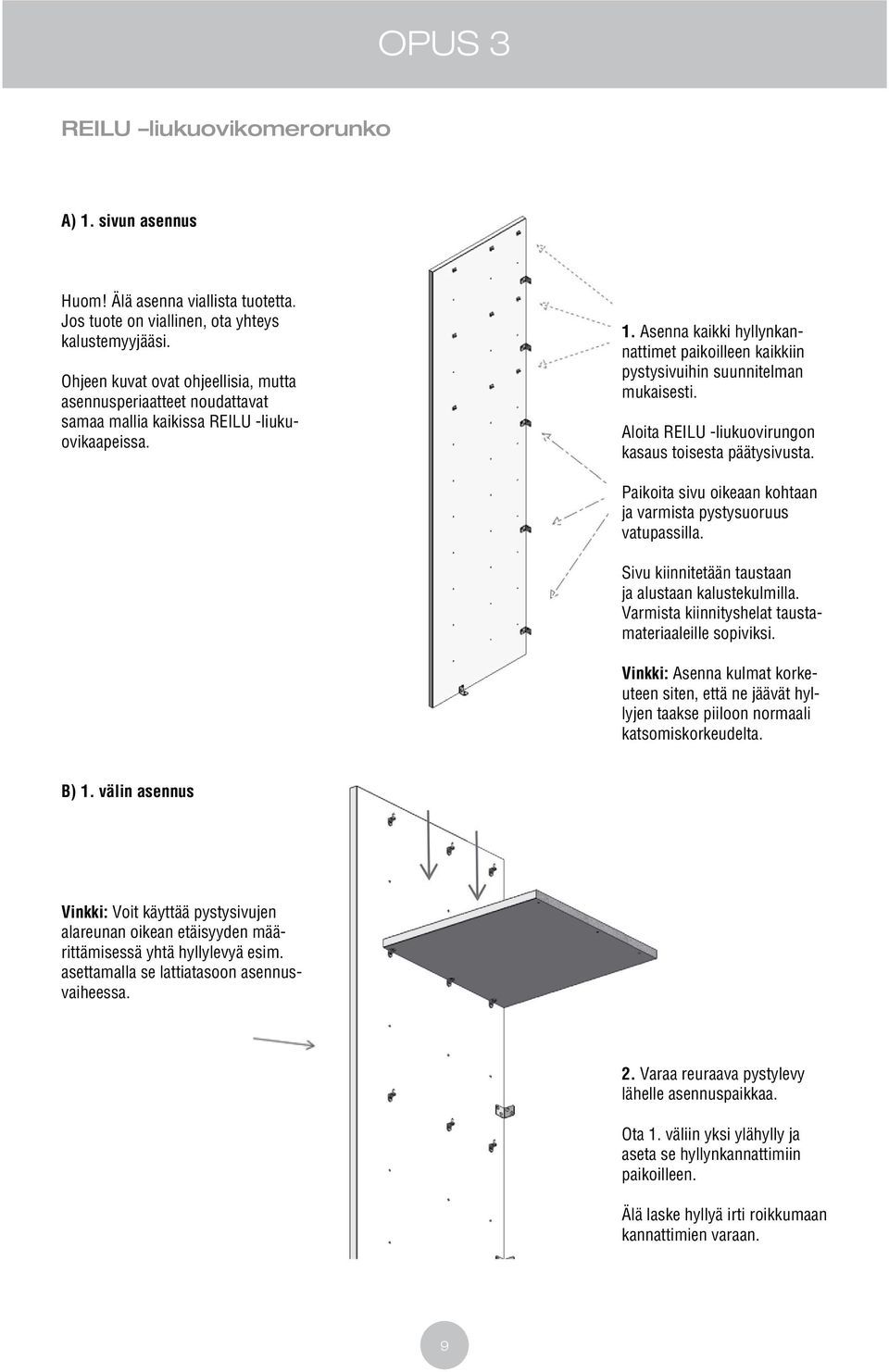

9 REILU liukuovikomerorunko A) 1. sivun asennus Huom! Älä asenna viallista tuotetta. Jos tuote on viallinen, ota yhteys kalustemyyjääsi. Ohjeen kuvat ovat ohjeellisia, mutta asennusperiaatteet noudattavat samaa mallia kaikissa REILU -liukuovikaapeissa. 1. Asenna kaikki hyllynkannattimet paikoilleen kaikkiin pystysivuihin suunnitelman mukaisesti. Aloita REILU -liukuovirungon kasaus toisesta päätysivusta. Paikoita sivu oikeaan kohtaan ja varmista pystysuoruus vatupassilla. Sivu kiinnitetään taustaan ja alustaan kalustekulmilla. Varmista kiinnityshelat taustamateriaaleille sopiviksi. Vinkki: Asenna kulmat korkeuteen siten, että ne jäävät hyllyjen taakse piiloon normaali katsomiskorkeudelta. B) 1. välin asennus Vinkki: Voit käyttää pystysivujen alareunan oikean etäisyyden määrittämisessä yhtä hyllylevyä esim. asettamalla se lattiatasoon asennusvaiheessa. Varaa reuraava pystylevy lähelle asennuspaikkaa. Ota 1. väliin yksi ylähylly ja aseta se hyllynkannattimiin paikoilleen. Älä laske hyllyä irti roikkumaan kannattimien varaan. 9

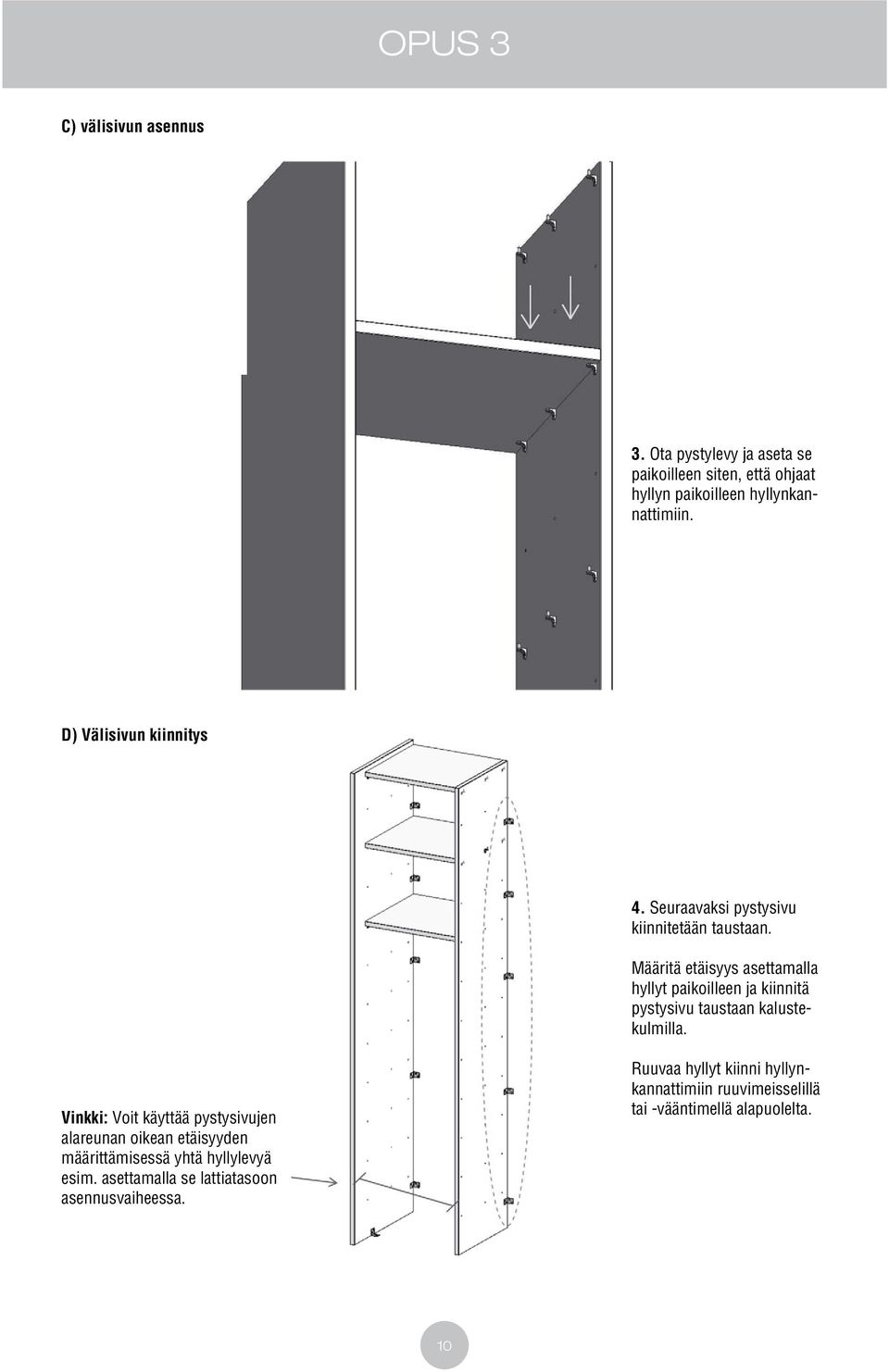

10 C) välisivun asennus 3. Ota pystylevy ja aseta se paikoilleen siten, että ohjaat hyllyn paikoilleen hyllynkannattimiin. D) Välisivun kiinnitys Seuraavaksi pystysivu kiinnitetään taustaan. Määritä etäisyys asettamalla hyllyt paikoilleen ja kiinnitä pystysivu taustaan kalustekulmilla. Vinkki: Voit käyttää pystysivujen alareunan oikean etäisyyden määrittämisessä yhtä hyllylevyä esim. asettamalla se lattiatasoon asennusvaiheessa. Ruuvaa hyllyt kiinni hyllynkannattimiin ruuvimeisselillä tai -vääntimellä alapuolelta. 10

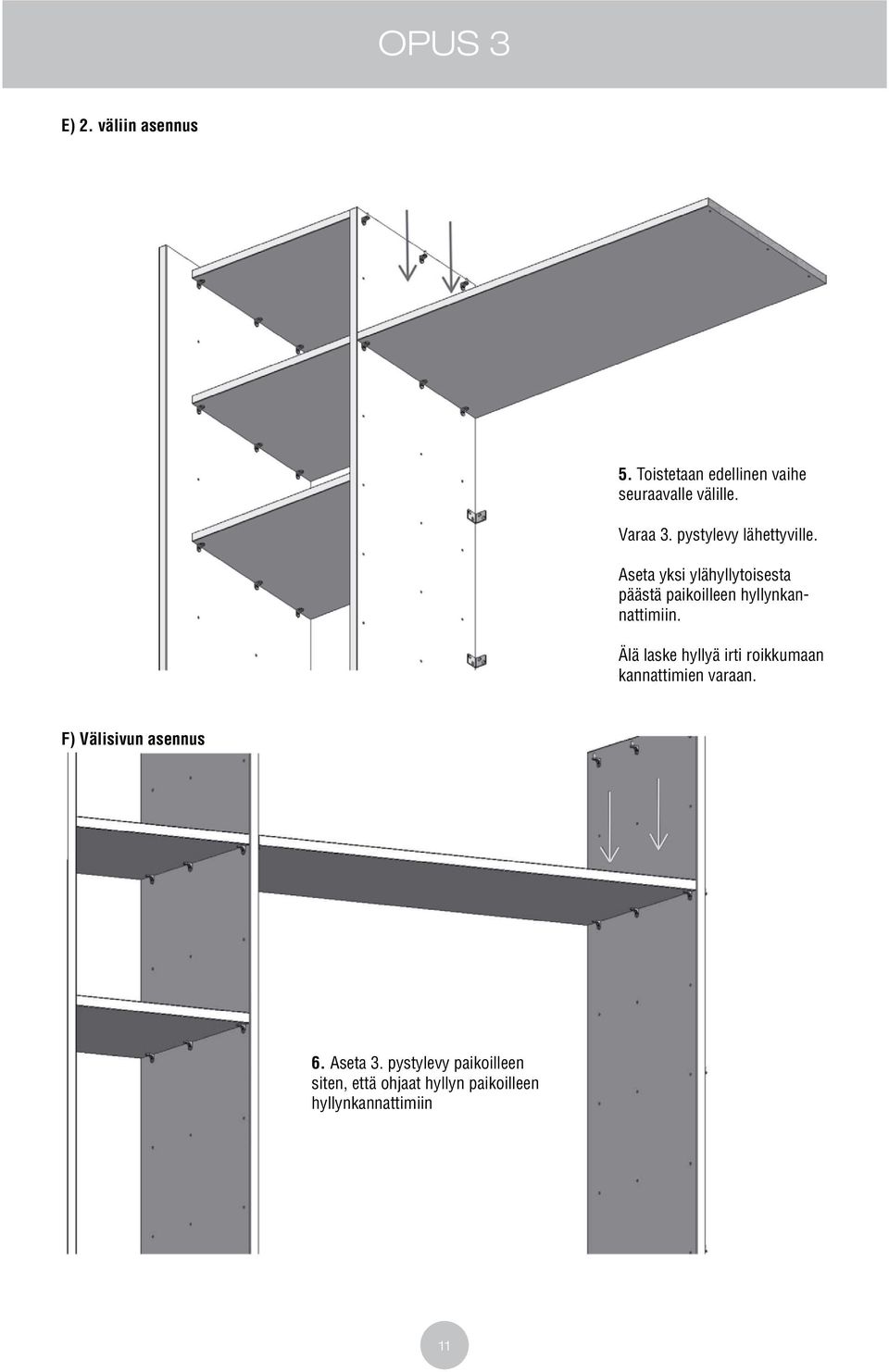

11 E) väliin asennus 5. Toistetaan edellinen vaihe seuraavalle välille. Varaa 3. pystylevy lähettyville. Aseta yksi ylähyllytoisesta päästä paikoilleen hyllynkannattimiin. Älä laske hyllyä irti roikkumaan kannattimien varaan. F) Välisivun asennus 6. Aseta 3. pystylevy paikoilleen siten, että ohjaat hyllyn paikoilleen hyllynkannattimiin 11

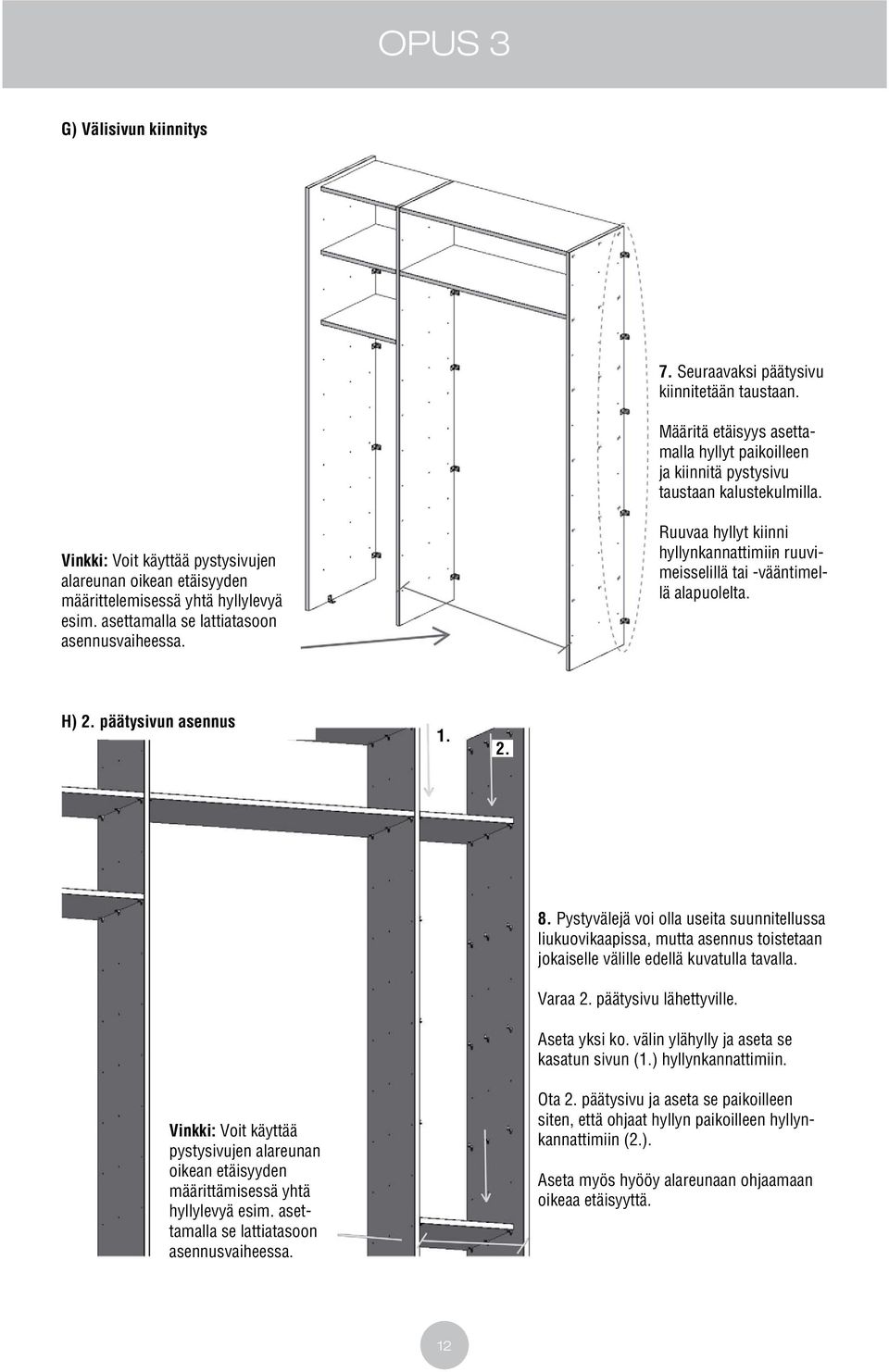

12 G) Välisivun kiinnitys 7. Seuraavaksi päätysivu kiinnitetään taustaan. Määritä etäisyys asettamalla hyllyt paikoilleen ja kiinnitä pystysivu taustaan kalustekulmilla. Vinkki: Voit käyttää pystysivujen alareunan oikean etäisyyden määrittelemisessä yhtä hyllylevyä esim. asettamalla se lattiatasoon asennusvaiheessa. Ruuvaa hyllyt kiinni hyllynkannattimiin ruuvimeisselillä tai -vääntimellä alapuolelta. H) päätysivun asennus Pystyvälejä voi olla useita suunnitellussa liukuovikaapissa, mutta asennus toistetaan jokaiselle välille edellä kuvatulla tavalla. Varaa päätysivu lähettyville. Aseta yksi ko. välin ylähylly ja aseta se kasatun sivun (1.) hyllynkannattimiin. Vinkki: Voit käyttää pystysivujen alareunan oikean etäisyyden määrittämisessä yhtä hyllylevyä esim. asettamalla se lattiatasoon asennusvaiheessa. Ota päätysivu ja aseta se paikoilleen siten, että ohjaat hyllyn paikoilleen hyllynkannattimiin (). Aseta myös hyööy alareunaan ohjaamaan oikeaa etäisyyttä. 12

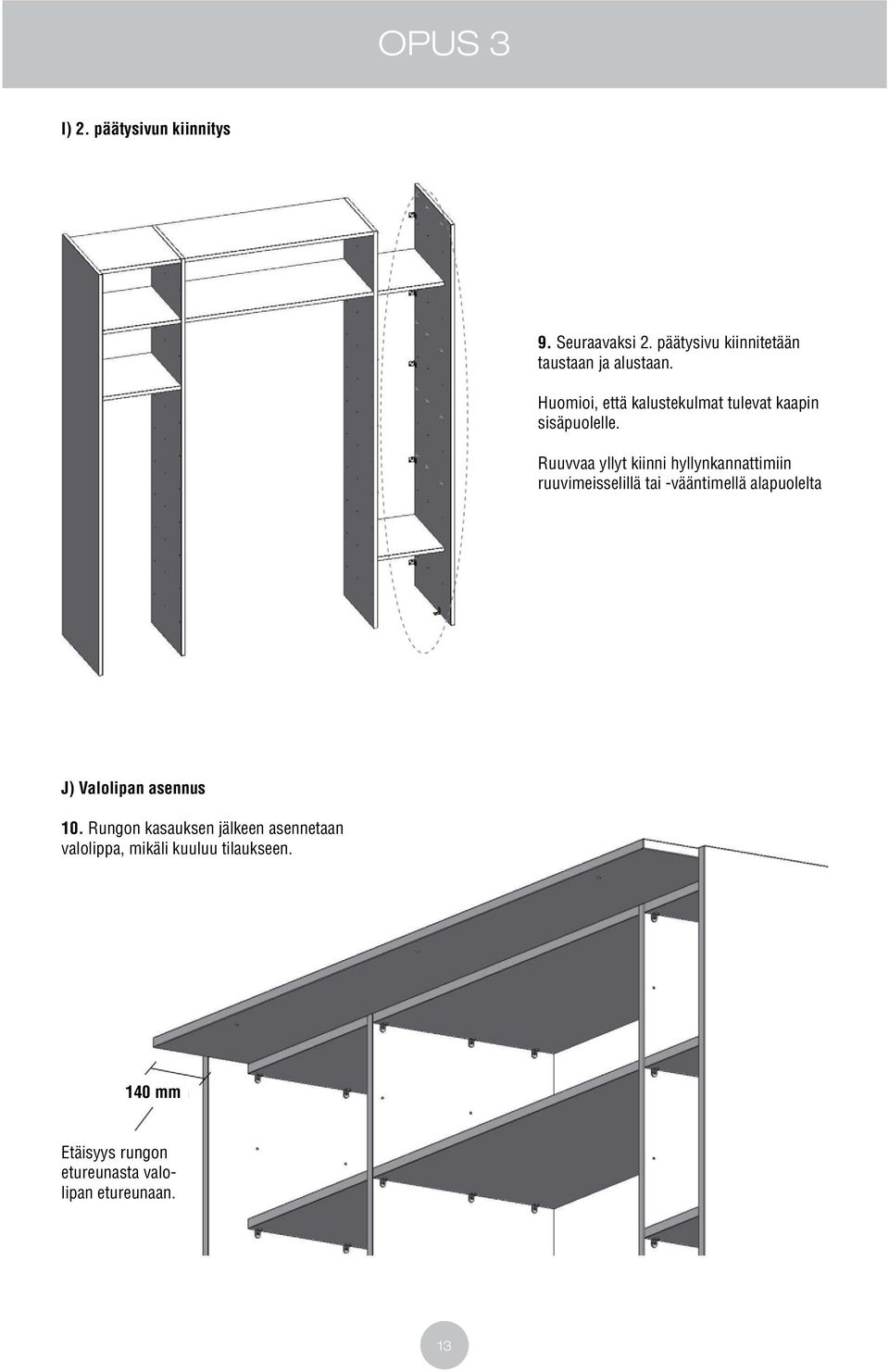

13 I) päätysivun kiinnitys 9. Seuraavaksi päätysivu kiinnitetään taustaan ja alustaan. Huomioi, että kalustekulmat tulevat kaapin sisäpuolelle. Ruuvvaa yllyt kiinni hyllynkannattimiin ruuvimeisselillä tai -vääntimellä alapuolelta J) Valolipan asennus 10. Rungon kasauksen jälkeen asennetaan valolippa, mikäli kuuluu tilaukseen. 140 mm Etäisyys rungon etureunasta valolipan etureunaan. 13

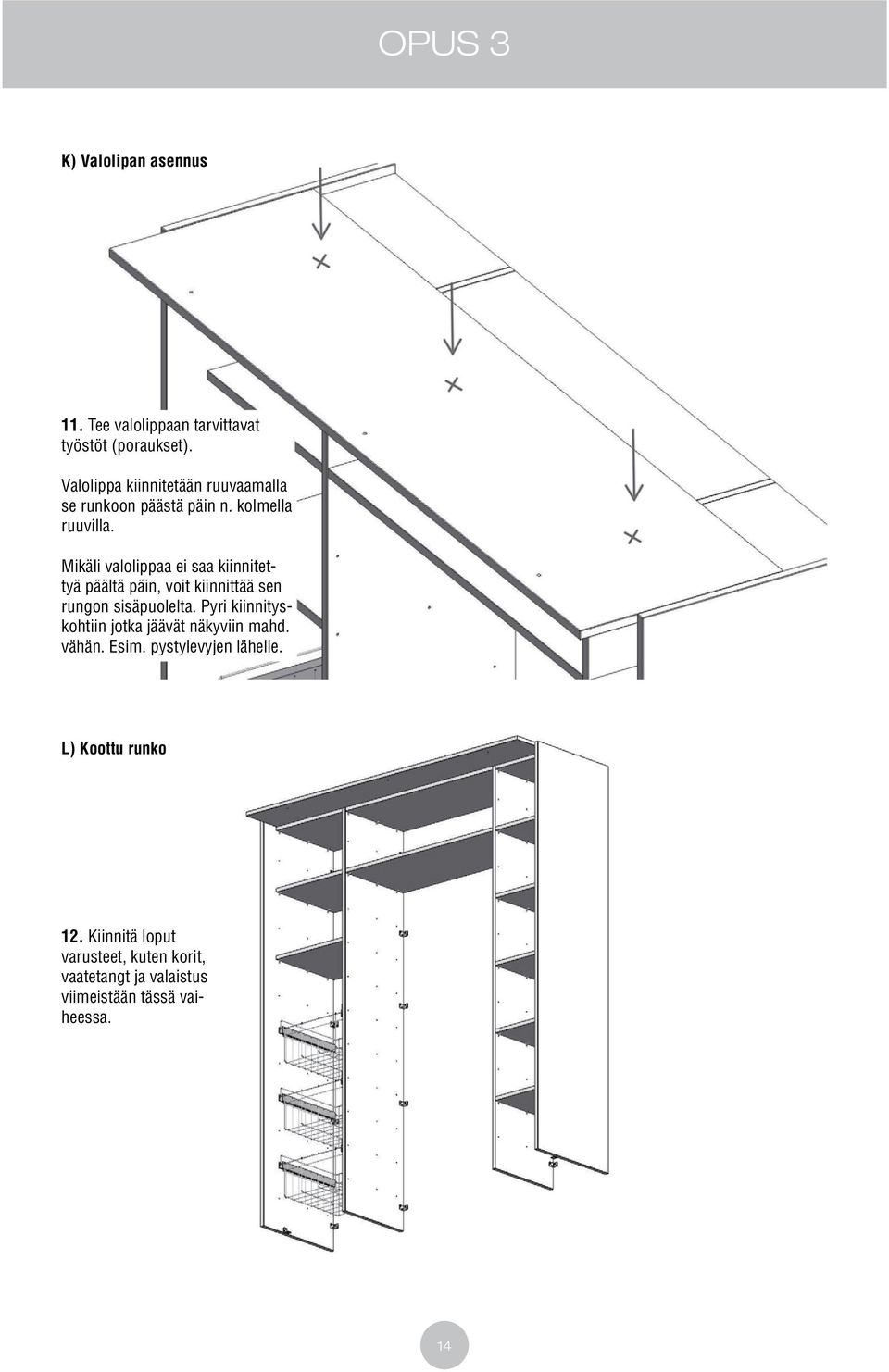

14 K) Valolipan asennus 11. Tee valolippaan tarvittavat työstöt (poraukset). Valolippa kiinnitetään ruuvaamalla se runkoon päästä päin n. kolmella ruuvilla. Mikäli valolippaa ei saa kiinnitettyä päältä päin, voit kiinnittää sen rungon sisäpuolelta. Pyri kiinnityskohtiin jotka jäävät näkyviin mahd. vähän. Esim. pystylevyjen lähelle. L) Koottu runko 1 Kiinnitä loput varusteet, kuten korit, vaatetangt ja valaistus viimeistään tässä vaiheessa. 14

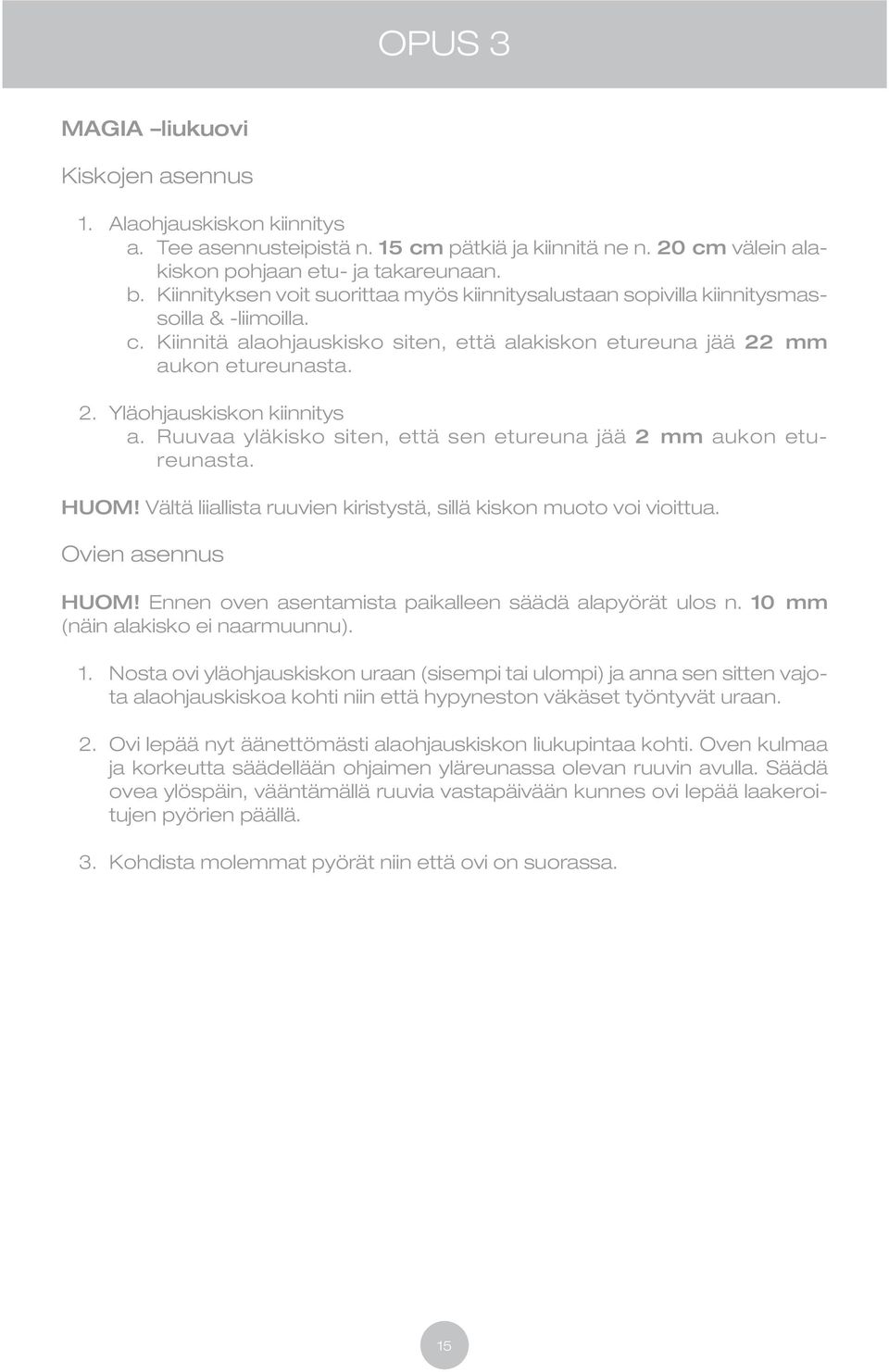

15 MAGIA liukuovi Kiskojen asennus 1. Alaohjauskiskon kiinnitys a. Tee asennusteipistä n. 15 cm pätkiä ja kiinnitä ne n. 20 cm välein alakiskon pohjaan etu- ja takareunaan. b. Kiinnityksen voit suorittaa myös kiinnitysalustaan sopivilla kiinnitysmassoilla & -liimoilla. c. Kiinnitä alaohjauskisko siten, että alakiskon etureuna jää 22 mm aukon etureunasta. Yläohjauskiskon kiinnitys a. Ruuvaa yläkisko siten, että sen etureuna jää 2 mm aukon etureunasta. HUOM! Vältä liiallista ruuvien kiristystä, sillä kiskon muoto voi vioittua. Ovien asennus HUOM! Ennen oven asentamista paikalleen säädä alapyörät ulos n. 10 mm (näin alakisko ei naarmuunnu). 1. Nosta ovi yläohjauskiskon uraan (sisempi tai ulompi) ja anna sen sitten vajota alaohjauskiskoa kohti niin että hypyneston väkäset työntyvät uraan. Ovi lepää nyt äänettömästi alaohjauskiskon liukupintaa kohti. Oven kulmaa ja korkeutta säädellään ohjaimen yläreunassa olevan ruuvin avulla. Säädä ovea ylöspäin, vääntämällä ruuvia vastapäivään kunnes ovi lepää laakeroitujen pyörien päällä. 3. Kohdista molemmat pyörät niin että ovi on suorassa. 15

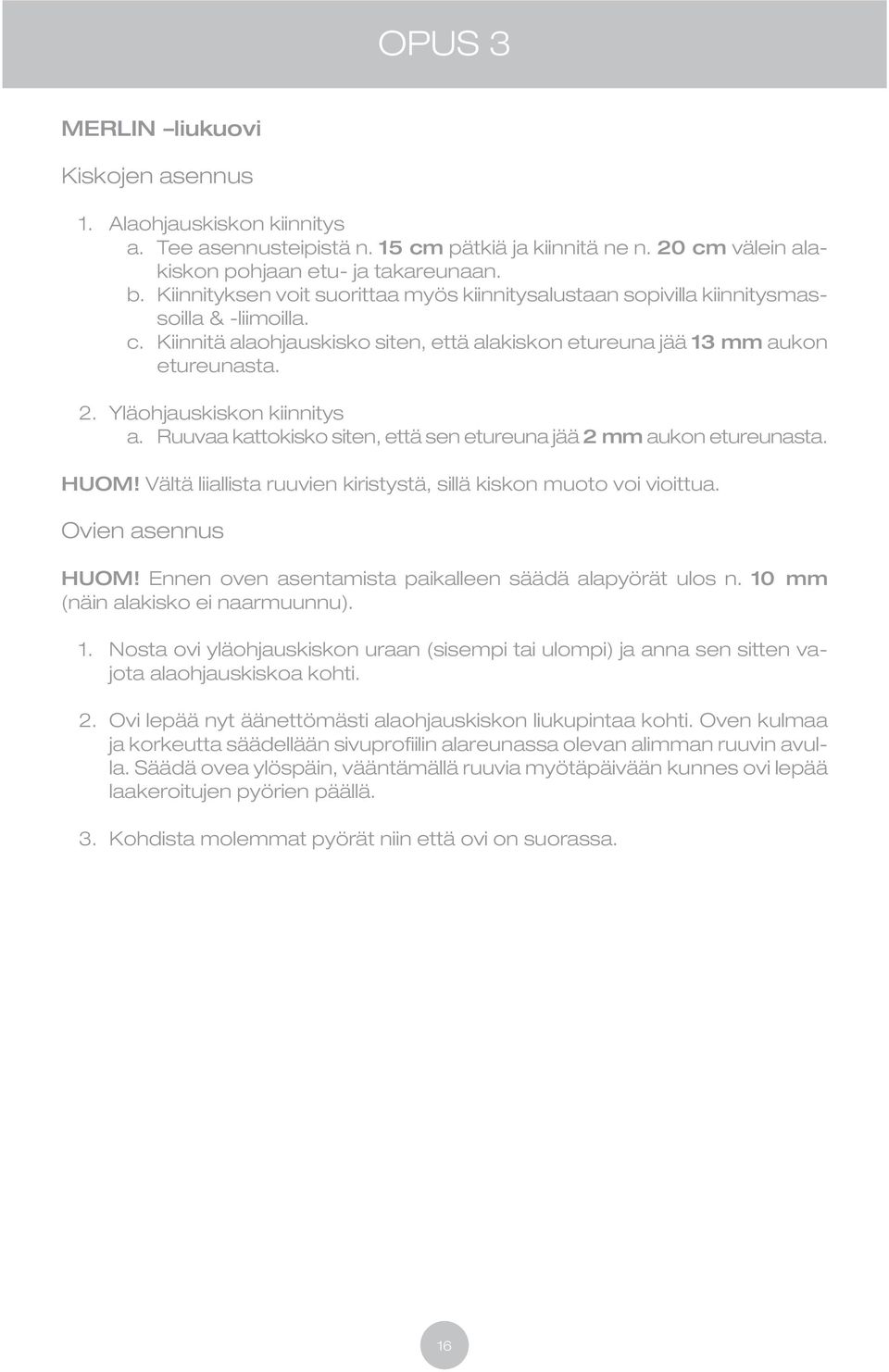

16 MERLIN liukuovi Kiskojen asennus 1. Alaohjauskiskon kiinnitys a. Tee asennusteipistä n. 15 cm pätkiä ja kiinnitä ne n. 20 cm välein alakiskon pohjaan etu- ja takareunaan. b. Kiinnityksen voit suorittaa myös kiinnitysalustaan sopivilla kiinnitysmassoilla & -liimoilla. c. Kiinnitä alaohjauskisko siten, että alakiskon etureuna jää 13 mm aukon etureunasta. Yläohjauskiskon kiinnitys a. Ruuvaa kattokisko siten, että sen etureuna jää 2 mm aukon etureunasta. HUOM! Vältä liiallista ruuvien kiristystä, sillä kiskon muoto voi vioittua. Ovien asennus HUOM! Ennen oven asentamista paikalleen säädä alapyörät ulos n. 10 mm (näin alakisko ei naarmuunnu). 1. Nosta ovi yläohjauskiskon uraan (sisempi tai ulompi) ja anna sen sitten vajota alaohjauskiskoa kohti. Ovi lepää nyt äänettömästi alaohjauskiskon liukupintaa kohti. Oven kulmaa ja korkeutta säädellään sivuprofiilin alareunassa olevan alimman ruuvin avulla. Säädä ovea ylöspäin, vääntämällä ruuvia myötäpäivään kunnes ovi lepää laakeroitujen pyörien päällä. 3. Kohdista molemmat pyörät niin että ovi on suorassa. 16

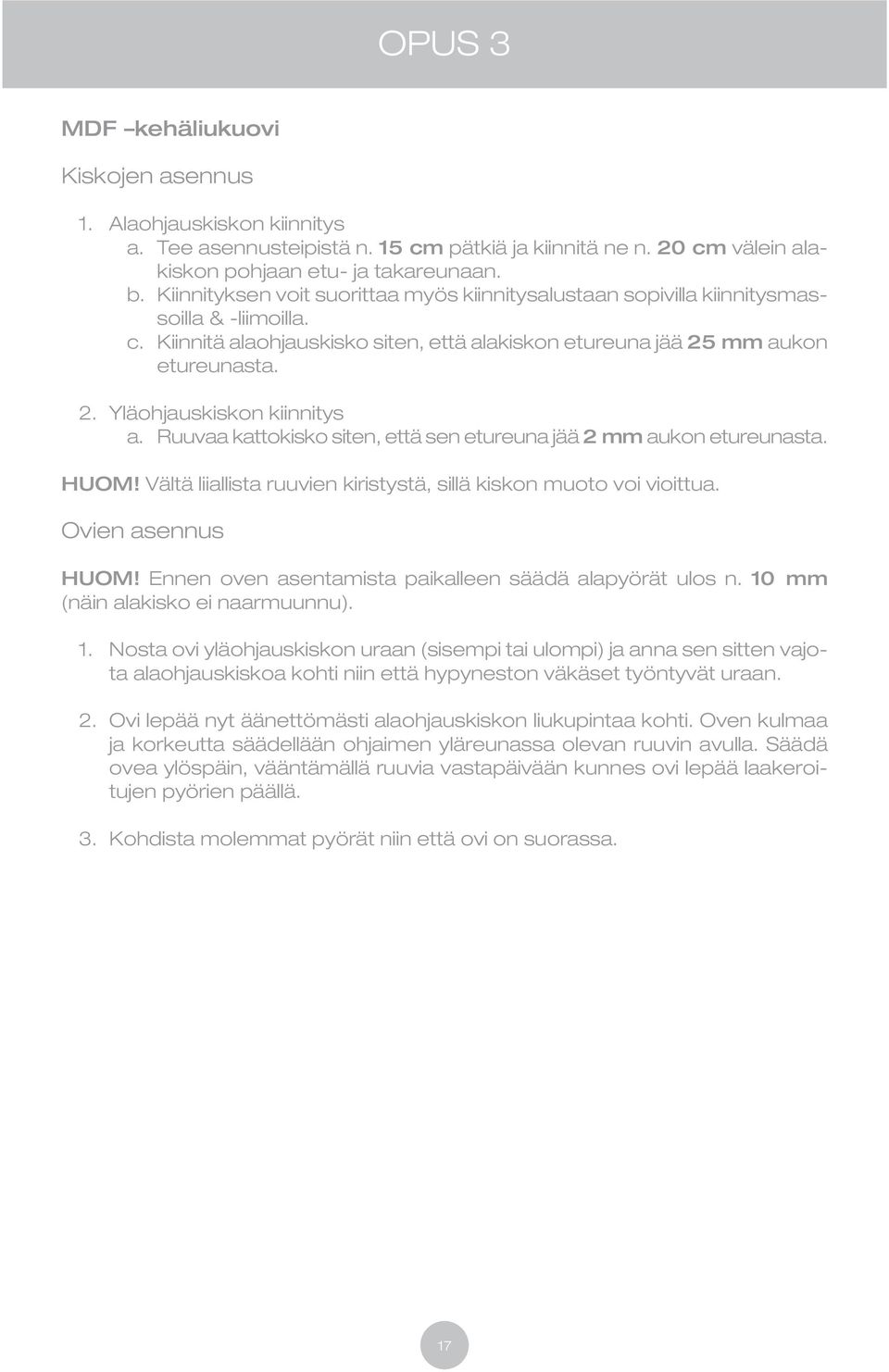

17 MDF kehäliukuovi Kiskojen asennus 1. Alaohjauskiskon kiinnitys a. Tee asennusteipistä n. 15 cm pätkiä ja kiinnitä ne n. 20 cm välein alakiskon pohjaan etu- ja takareunaan. b. Kiinnityksen voit suorittaa myös kiinnitysalustaan sopivilla kiinnitysmassoilla & -liimoilla. c. Kiinnitä alaohjauskisko siten, että alakiskon etureuna jää 25 mm aukon etureunasta. Yläohjauskiskon kiinnitys a. Ruuvaa kattokisko siten, että sen etureuna jää 2 mm aukon etureunasta. HUOM! Vältä liiallista ruuvien kiristystä, sillä kiskon muoto voi vioittua. Ovien asennus HUOM! Ennen oven asentamista paikalleen säädä alapyörät ulos n. 10 mm (näin alakisko ei naarmuunnu). 1. Nosta ovi yläohjauskiskon uraan (sisempi tai ulompi) ja anna sen sitten vajota alaohjauskiskoa kohti niin että hypyneston väkäset työntyvät uraan. Ovi lepää nyt äänettömästi alaohjauskiskon liukupintaa kohti. Oven kulmaa ja korkeutta säädellään ohjaimen yläreunassa olevan ruuvin avulla. Säädä ovea ylöspäin, vääntämällä ruuvia vastapäivään kunnes ovi lepää laakeroitujen pyörien päällä. 3. Kohdista molemmat pyörät niin että ovi on suorassa. 17

18 MDF kalusteliukuovi Kiskojen asennus 1. Alaohjauskiskon kiinnitys a. Tee asennusteipistä n. 15 cm pätkiä ja kiinnitä ne n. 20 cm välein alakiskon pohjaan etu- ja takareunaan. b. Kiinnityksen voit suorittaa myös kiinnitysalustaan sopivilla kiinnitysmassoilla & -liimoilla. c. Kiinnitä alaohjauskisko siten, että alakiskon etureuna jää 28 mm aukon etureunasta. Yläohjauskiskon kiinnitys a. Ruuvaa kattokisko siten, että sen etureuna jää 2 mm aukon etureunasta. HUOM! Vältä liiallista ruuvien kiristystä, sillä kiskon muoto voi vioittua. Ovien asennus HUOM! Ennen oven asentamista paikalleen säädä alapyörät ulos n. 10 mm (näin alakisko ei naarmuunnu). 1. Nosta ovi yläohjauskiskon uraan (sisempi tai ulompi) ja anna sen sitten vajota alaohjauskiskoa kohti niin että hypyneston väkäset työntyvät uraan. Ovi lepää nyt äänettömästi alaohjauskiskon liukupintaa kohti. Oven kulmaa ja korkeutta säädellään ohjaimen yläreunassa olevan ruuvin avulla. Säädä ovea ylöspäin, vääntämällä ruuvia vastapäivään kunnes ovi lepää laakeroitujen pyörien päällä. 3. Kohdista molemmat pyörät niin että ovi on suorassa. 18

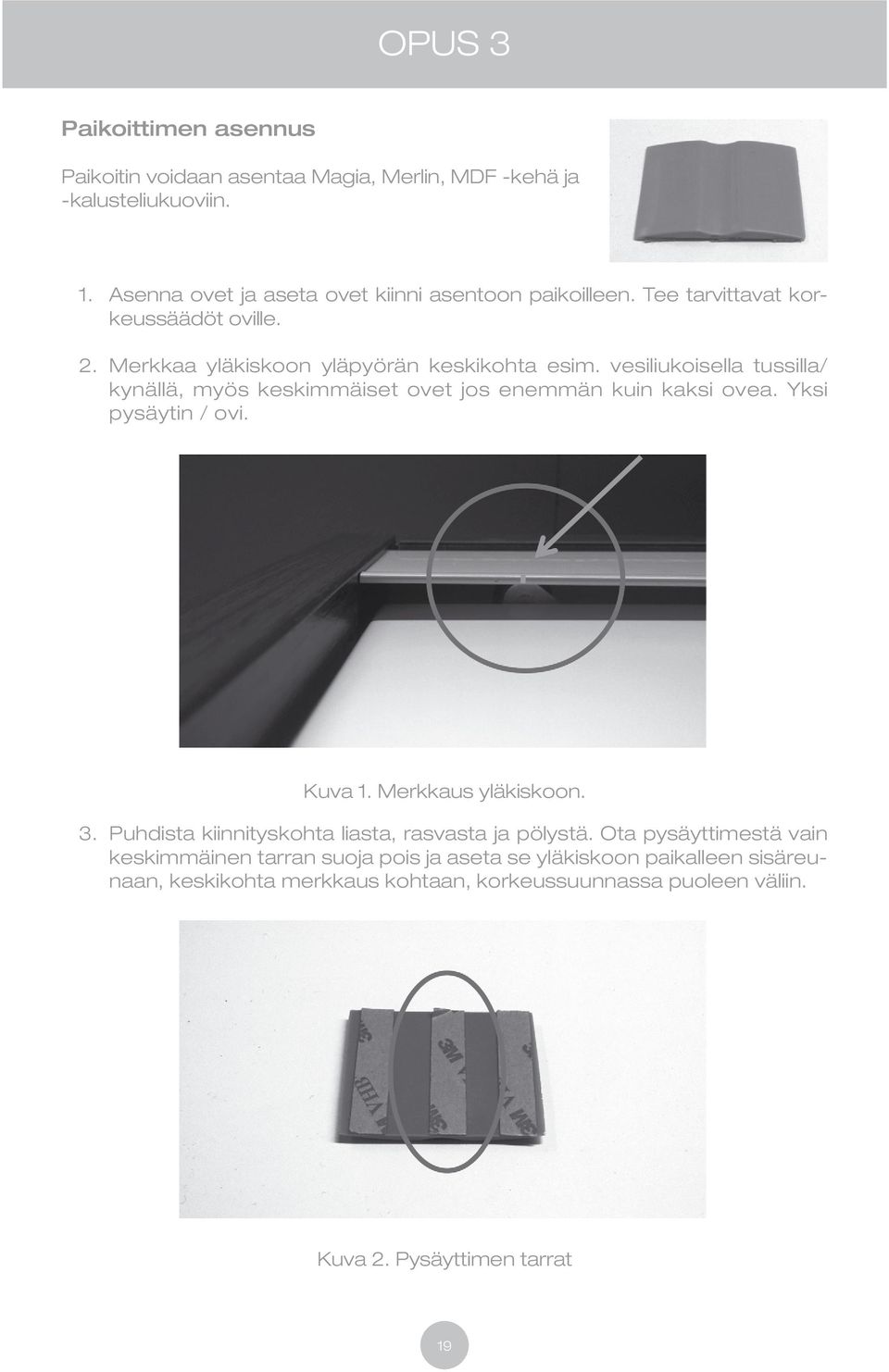

19 Paikoittimen asennus Paikoitin voidaan asentaa Magia, Merlin, MDF -kehä ja -kalusteliukuoviin. 1. Asenna ovet ja aseta ovet kiinni asentoon paikoilleen. Tee tarvittavat korkeussäädöt oville. Merkkaa yläkiskoon yläpyörän keskikohta esim. vesiliukoisella tussilla/ kynällä, myös keskimmäiset ovet jos enemmän kuin kaksi ovea. Yksi pysäytin / ovi. Kuva 1. Merkkaus yläkiskoon. 3. Puhdista kiinnityskohta liasta, rasvasta ja pölystä. Ota pysäyttimestä vain keskimmäinen tarran suoja pois ja aseta se yläkiskoon paikalleen sisäreunaan, keskikohta merkkaus kohtaan, korkeussuunnassa puoleen väliin. Kuva Pysäyttimen tarrat 19

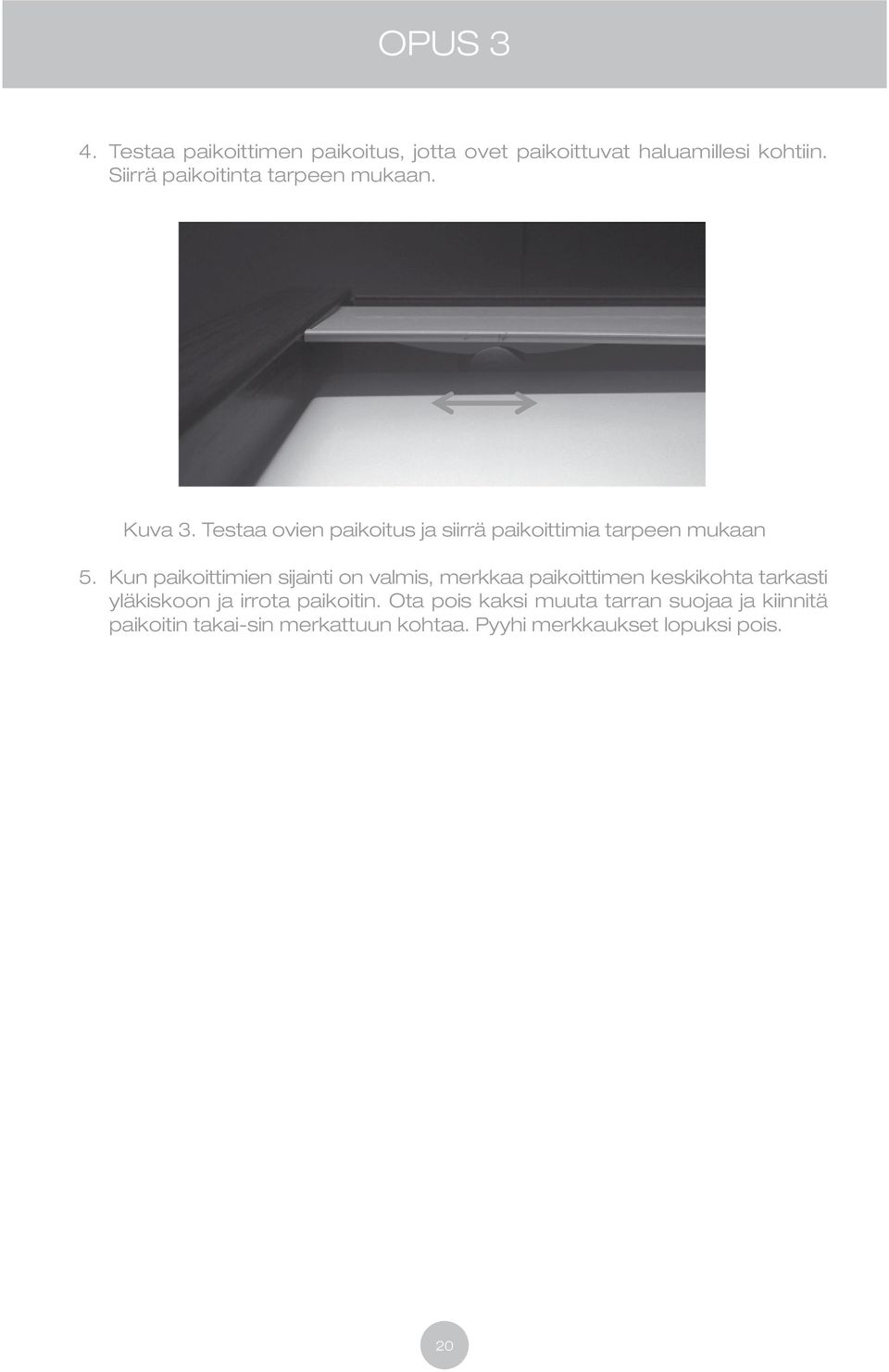

20 Testaa paikoittimen paikoitus, jotta ovet paikoittuvat haluamillesi kohtiin. Siirrä paikoitinta tarpeen mukaan. Kuva 3. Testaa ovien paikoitus ja siirrä paikoittimia tarpeen mukaan 5. Kun paikoittimien sijainti on valmis, merkkaa paikoittimen keskikohta tarkasti yläkiskoon ja irrota paikoitin. Ota pois kaksi muuta tarran suojaa ja kiinnitä paikoitin takai-sin merkattuun kohtaa. Pyyhi merkkaukset lopuksi pois. 20

21 MELLANO-tuotteiden takuut 10 v toiminnallisuus takuu Hettich saranat ja laatikostot 5 v takuu ovet, kalusterungot ja tasot 2 v takuu kaikki muut tuotteet Noudata tuotteiden mukana toimitettuja hoito-ohjeita. Takuu ei kata normaalia kulumista, naarmuja, viiltoja tai muita mekaanisia vaurioita. Takuu ei kata tuotteita, joita on varastoitu tai käytetty ohjeiden vastaisesti. Takuu ei korvaa kosteus - ja lämpövaurioita eikä asennusvirheistä tai välillisistä vahingoista johtuvia vaurioita. Valmistajalla on oikeus toimittaa voimassa olevan valikoiman vastaava tuote, jos takuun alaista tuotetta ei löydy voimassa olevasta valikoimasta. Välillisiä kuluja ei korvata. 21
