1 Elfa Kirena Oy Heloittajankatu 4, Lahti asennusohje (ver ) Beat

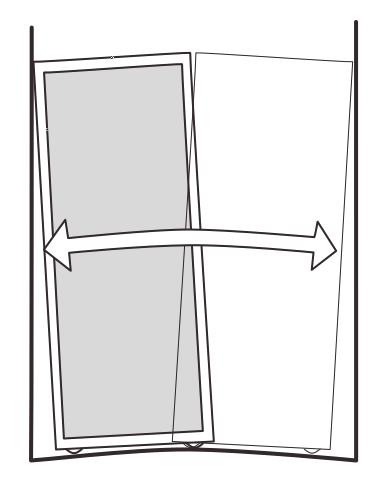

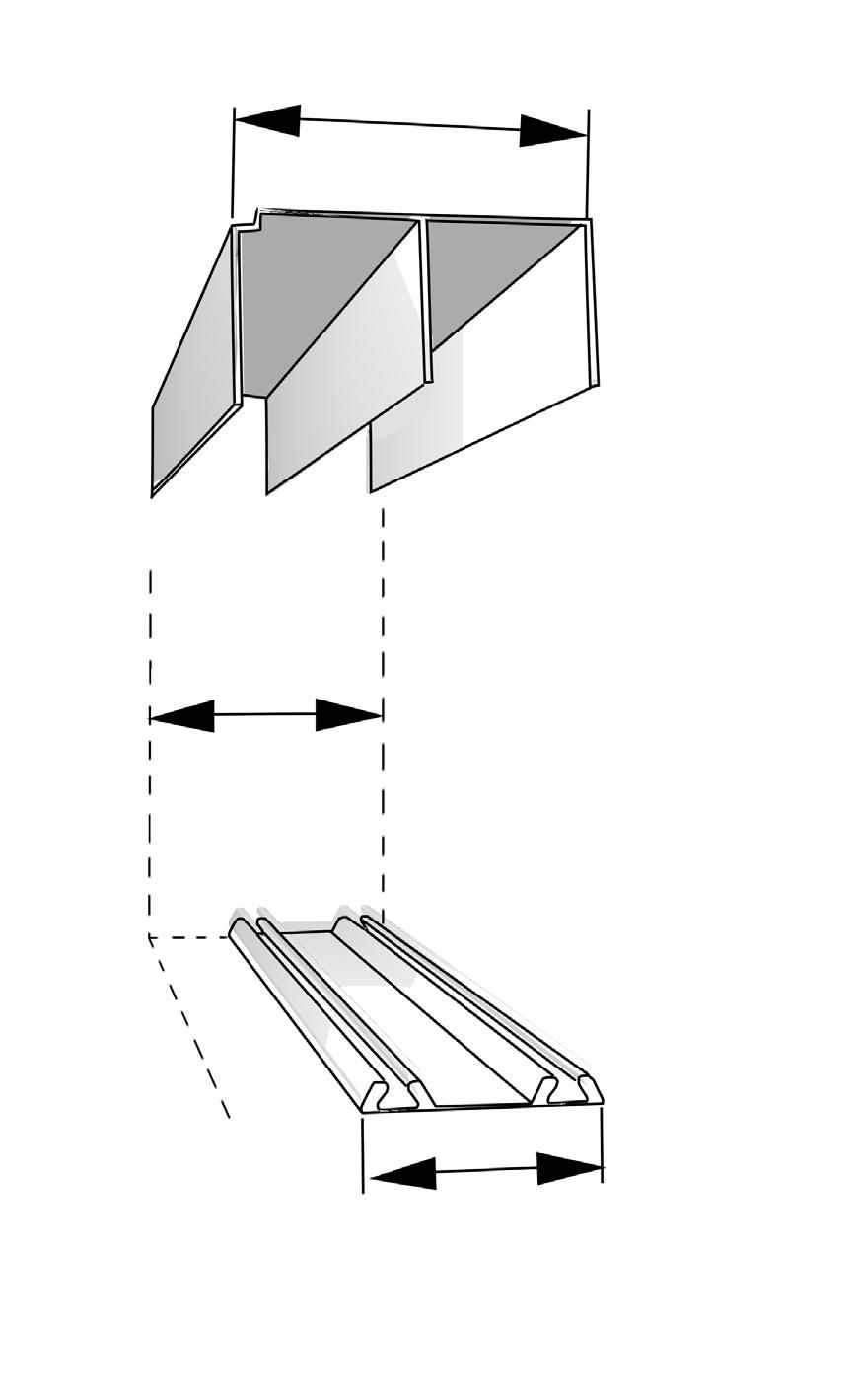

2 Yleistä asennuksesta ja asennuspaikasta Asennusohjeessa on kuvattu Kirena Beat -liukuovi ja -kiskojärjestelmän asentaminen Kirena runkojärjestelmään. Ohje soveltuu myös muihin pintoihin asennettaessa. Toimitukseen sisältyvät kiskojen kiinnitystarvikkeet on valittu Kirena-kaapistoon soveltuviksi. Muihin pintoihin asennettaessa kiinnitystarvikkeet (ruuvit, tulpat jne.) tulee valita asennuspintojen vaatimusten mukaisesti. Ruuvivalinnoissa tulee huomioida kannan koko. Mikäli kanta on olennaisesti toimitukseen sisältyvän ruuvin kantaa suurempi, se saattaa rajoittaa ovien liikkumista ja säädettävyyttä. Kiskojen kiinnityspintojen tulee olla mahdollisimman suoria, vaakatasossa ja keskenään yhdensuuntaisia. Mikäli ovet asennetaan kaapistoon tulee pintojen suoruus tarkastaa ja tarvittaessa säätää ennen ovien asennusta. Myös muut asennuspinnat (katot, lattiat) tulee mahdollisuuksien mukaan oikaista kiskojen kohdalta. Alakiskon kiinnitysalustan suoruuteen tulee kiinnittää erityistä huomiota. Jos alakisko asennetaan kaarevalle pinnalle, liukuovi mukailee liikkuessaan alustan muotoja vaikeuttaen oven pystysuoruuden säädettävyyttä. Alla havainnekuva em.tilanteesta: Ovitilan minimisyvyydet: 80 mm Ovitila on ala- ja yläkiskon välinen alue, joka tulee varata ovien vapaata liikkumista varten. Beat -kiskojärjestelmän vaatima vähimmäissyvyys on 85 mm. 85 mm 64 mm

3 Tärkeät mitoitustermit ja rajoitukset Aukon korkeus on tilauksen yhteydessä ilmoitettu mitta, johon liukuovet asennetaan. Kaapistoon asennettaessa aukon korkeus on normaalisti kaapiston sisäkorkeus ja ilman kaapistoa se on yleensä huonekorkeus. Ovipaneelien korkeus on mitoitettu aukon korkeuteen siten, että ovet saadaan säädettyä toimimaan optimaalisesti. Yläkiskon asennuskorkeus on mitta alakiskon asennuspinnasta yläkiskon yläpintaan. Optimaalinen yläkiskon asennuskorkeus on tilauksessa määritelty aukon korkeus. Tarvittaessa asennuskorkeus voi poiketa optimaalisesta enintään 15 mm alaspäin ja enintään 15 mm ylöspäin, alla olevan mitoituskuvan rajoissa. Huom: kaikki kuvan mitat ovat laskennallisia äärimittoja ja perustuvat täysin sileisiin, vaakasuoriin ja keskenään yhdensuuntaisiin asennuspintoihin. Vinoissa aukoissa asennuskorkeus tulee aina määrittää ovien toiminta-alueen matalimman kohdan mukaan. Yläkiskon asennuskorkeus: Tilauksessa määritelty aukon korkeus. Ylävara: Ovipaneelin yläreunan ja yläkiskon asennuspinnan välinen etäisyys (23-40 mm). Ovipaneelin korkeus: Aukon korkeudesta on vähennetty 50 mm. (korkeus ei sisällä pyörämekanismeja). Asennuskorkeusvara: = ovipaneelin korkeus + alavara + ylävara. Alavara: ovipaneelin alareunan ja alakiskon asennuspinnan välinen etäisyys on mm. Muutetaan alapyöriä säätämällä.

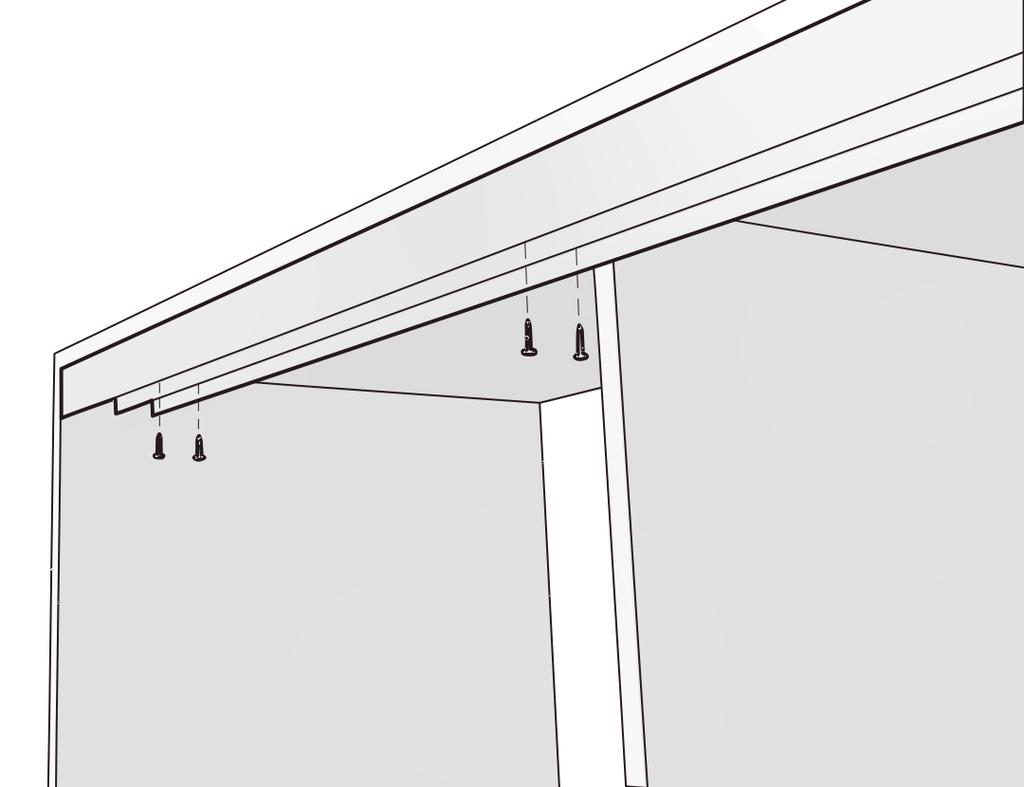

4 (1) YLÄKISKON ASENTAMINEN Yläkisko kiinnitetään kaapiston kattolevyyn mukana toimitettavilla 4 x 16 mm kupukantaisilla yleisruuveilla. Yläkiskoon on valmiiksi porattu reiät ruuveja varten. Yläkisko kiinnitetään kattolevyyn siten, että kiskon julkisivu asettuu noin 2 mm rungon etureunan sisäpuolelle. Huom: Muihin pintoihin kiinnitettäessä käytä aina rakenteisiin soveltuvia kiinnitystarvikkeita. 16 mm

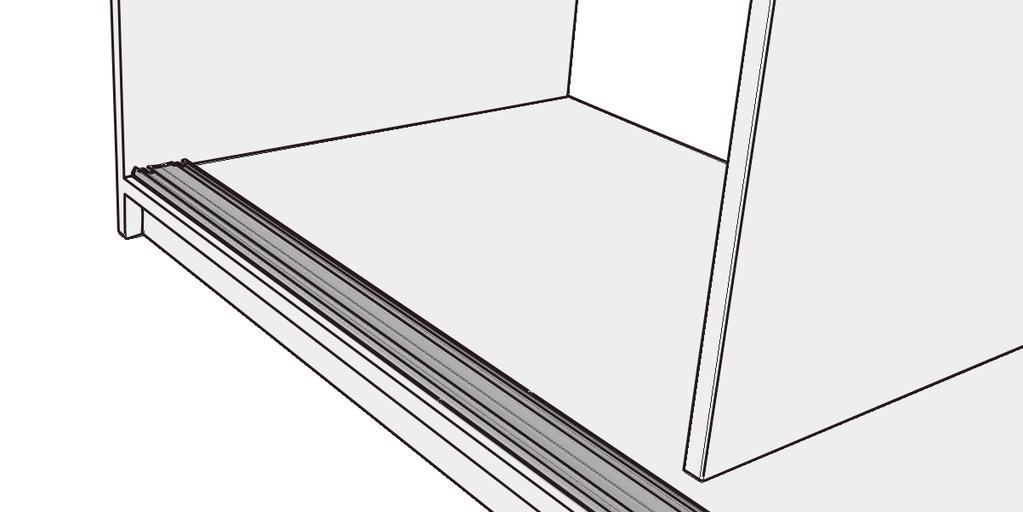

5 (2) ALAKISKON ASENTAMINEN, vaihe 1/2 Aseta alakisko irralleen pohjan päälle. Älä kiinnitä sitä vielä tässä vaiheessa. Aseta yksi ovi kiskoille alakiskon paikoittamista varten. Ohjaa ensin yläpyörät takimmaiseen yläkiskoon, nosta ovea ja laske alapyörät varovasti irralliselle alakiskolle. Varmista että oven alapyörä asettuu alakiskon takimmaiselle uralle ja liikkuu normaalisti. Huom: Varmista että alapyörät ovat esisäädetty n. 10mm ulos oven alareunasta, jottei oven alareuna naarmuta alakiskoa. 10 mm Paina alapyörän hypynestimet alakiskon uraan ennen kuin liikutat ovea kiskolla sivusuunnassa.

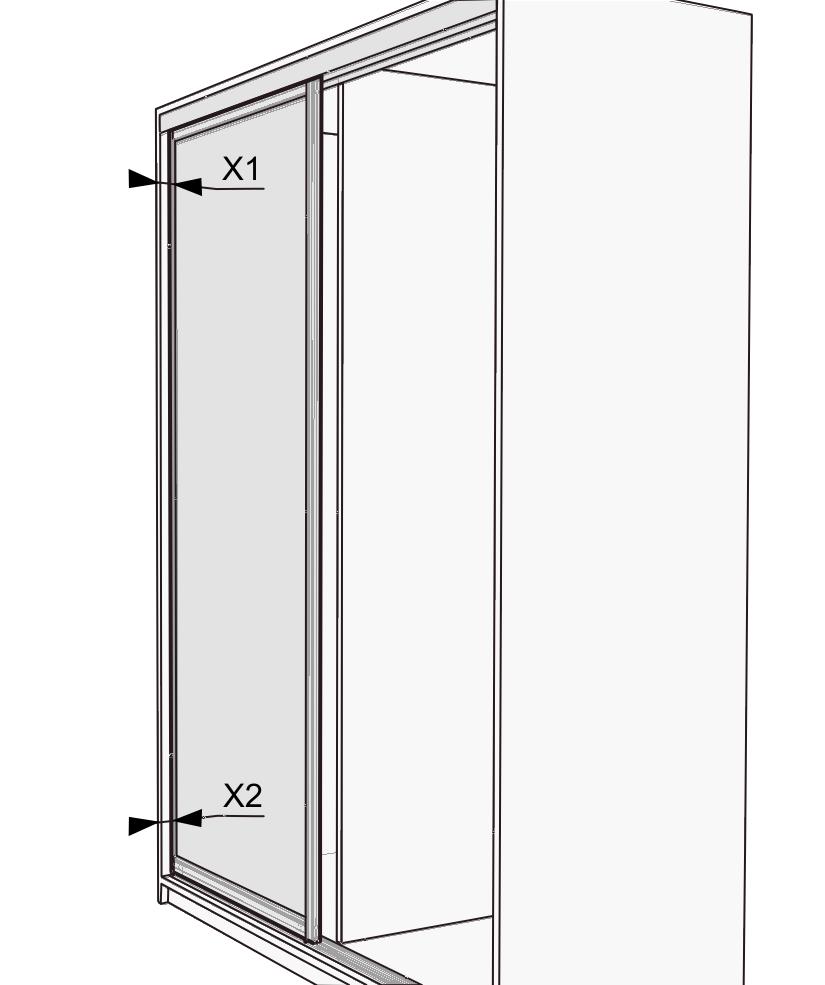

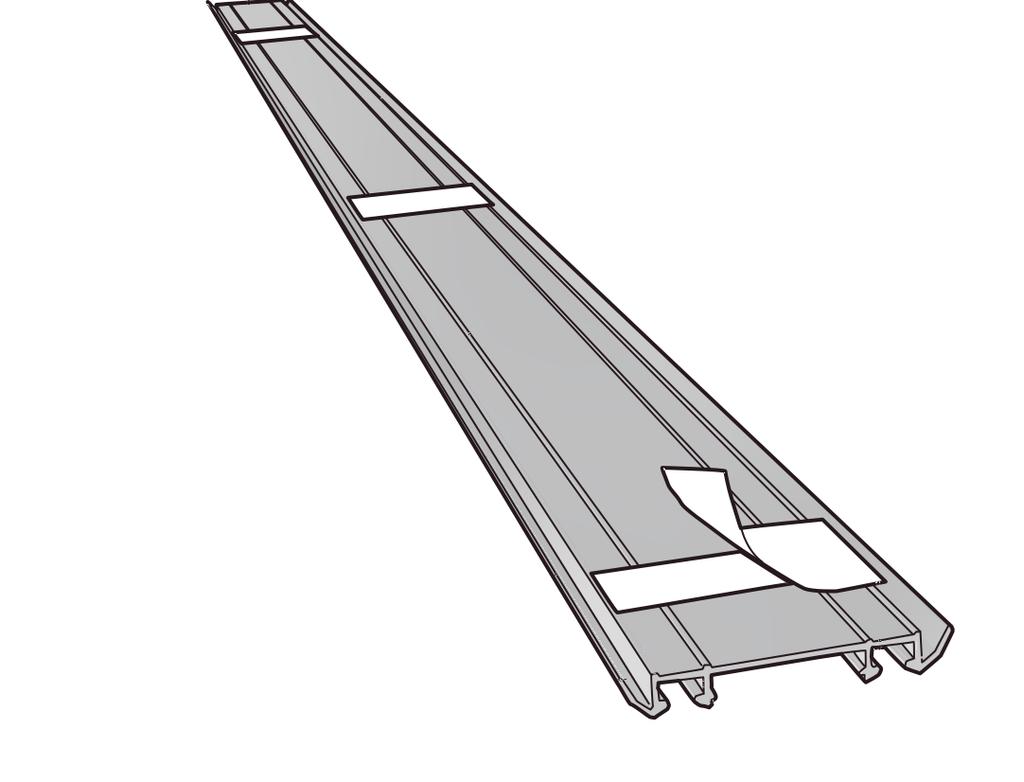

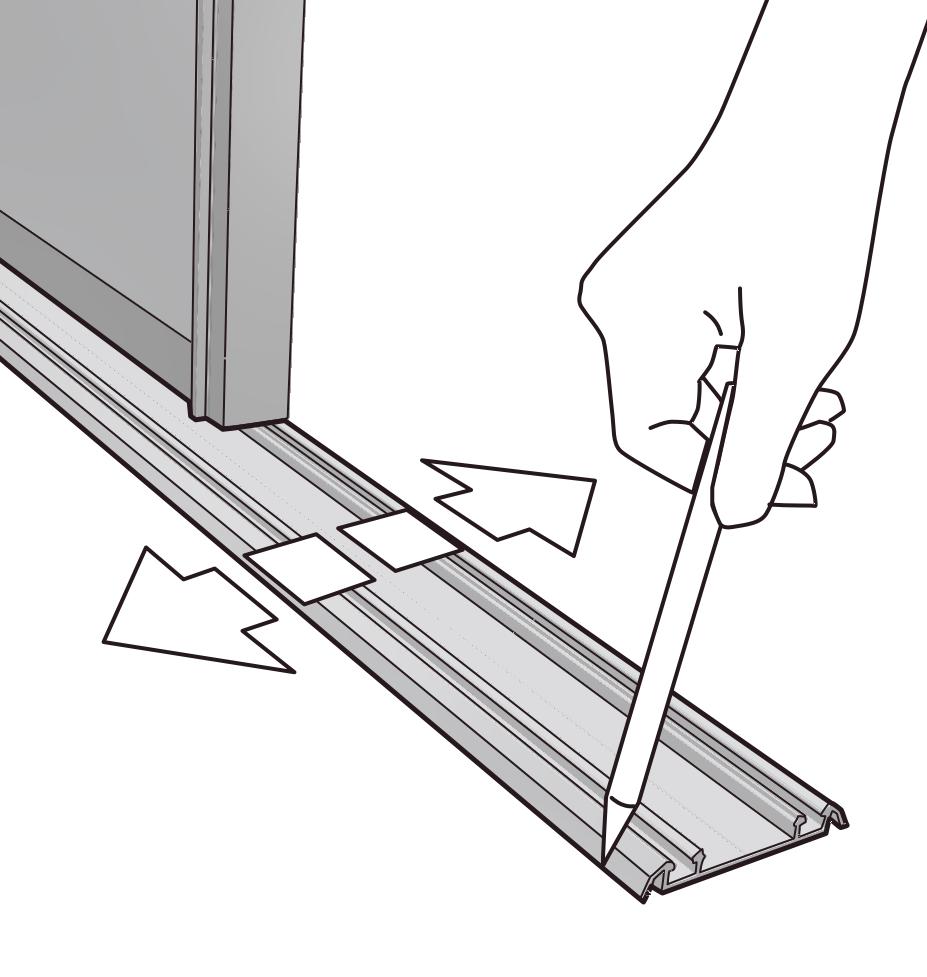

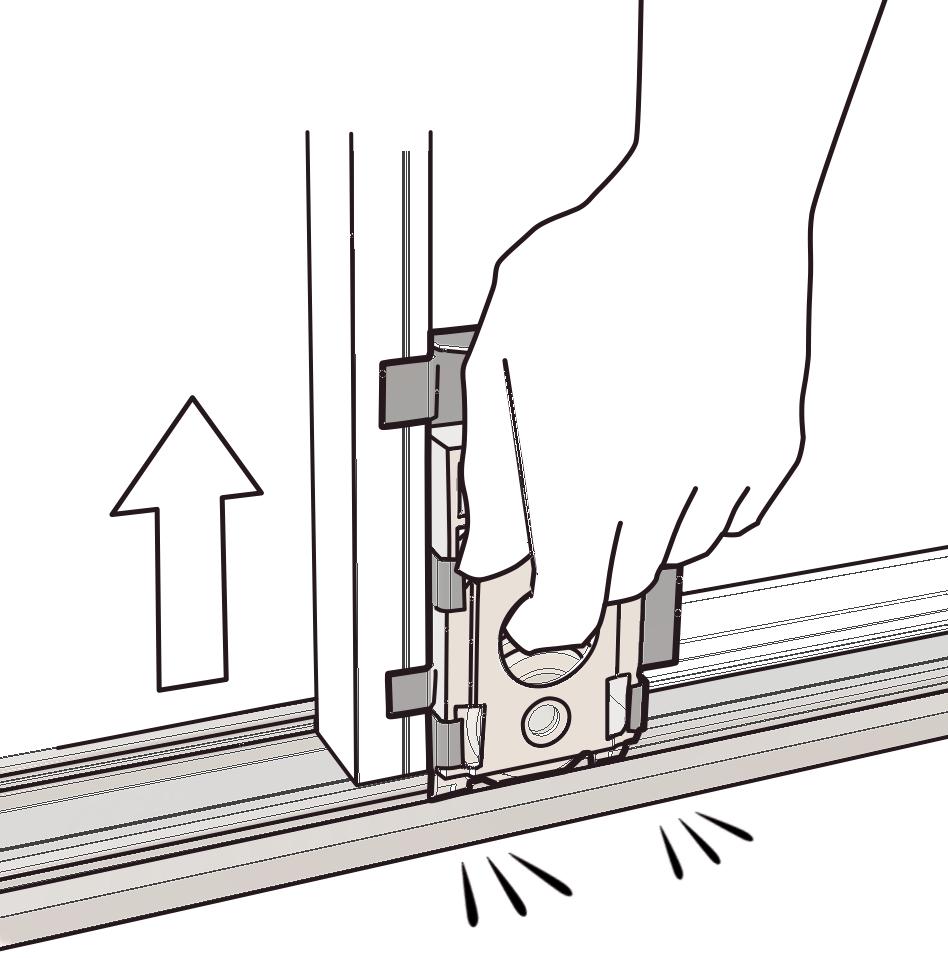

6 (3) ALAKISKON ASENTAMINEN, vaihe 2/2 Mitoita alakiskon oikea paikka oven avulla ja merkitse paikka pohjalevyyn. X1 = X2 Poista ovi ja alakisko. Kiinnitä kaksipuoleiset asennusteipit alakiskoon. Kiinnitä alakisko edellisen vaiheen merkintöjen mukaisesti. Huom: Ovea poistettaessa nosta alapyörästä kunnes hypynestimet napsahtavat irti kiskosta (pidä tarvittaessa myös alakiskosta kiinni).

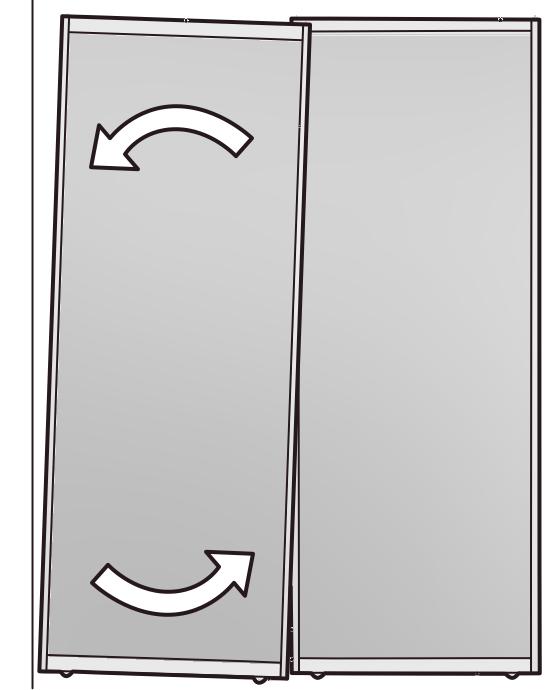

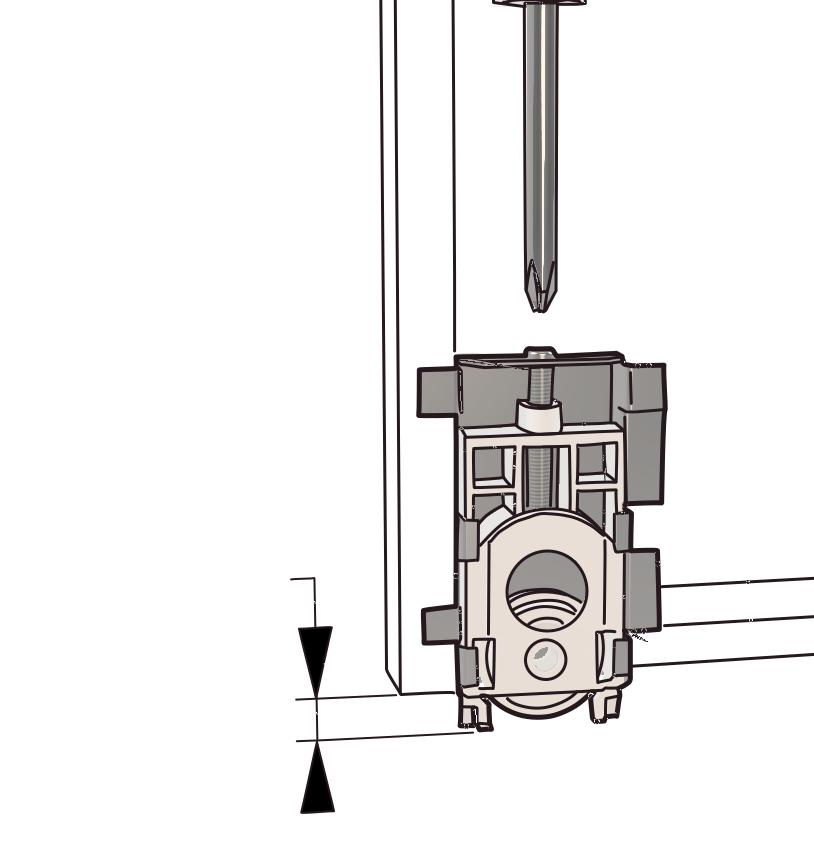

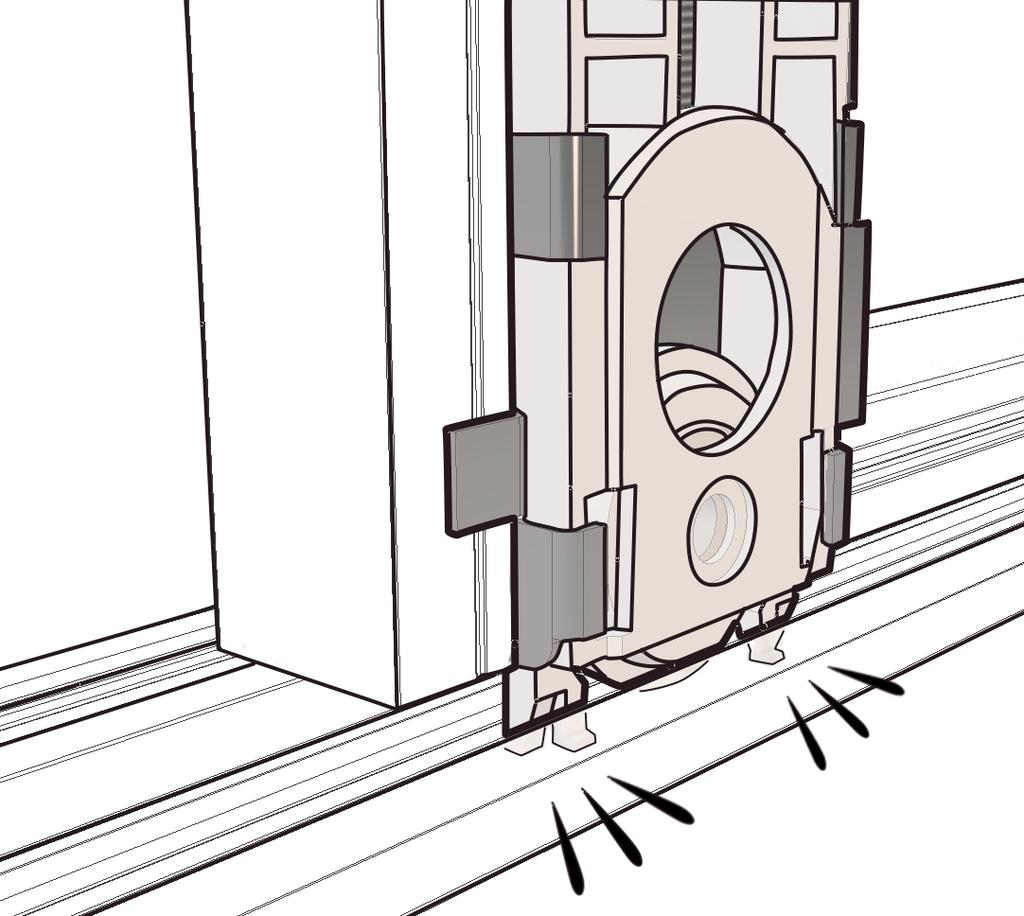

7 (4) OVIEN ASENTAMINEN JA SÄÄTÄMINEN Nosta ovet kiskoille, asenna takimmaiset ovet ensin. Lukitse hypynestin alakiskon uraan painamalla ovea alaspäin kunnes kuulet naksahduksen. Säädä ovien suoruus alapyörien säätöruuveja kiertämällä. Säädä jokainen ovi omalla paikallaan.

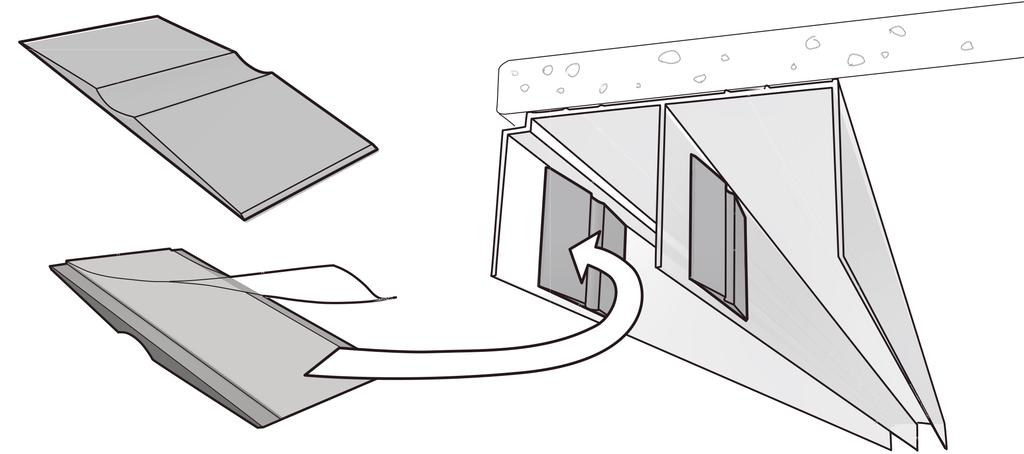

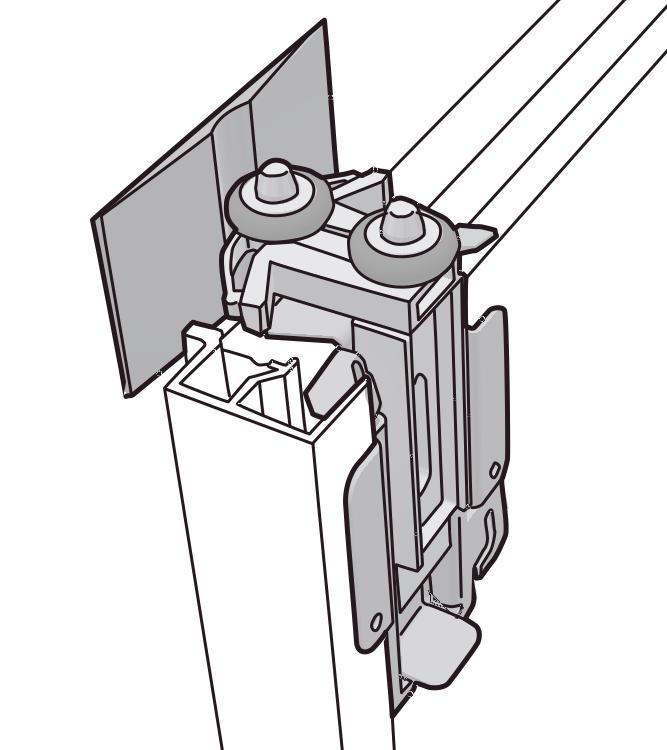

8 (5) OVENKOHDISTIMIEN ASENNUS Ovenkohdistimen avulla ovet voidaan paikoittaa haluttuun kohtaan kiskoa ovea suljettaessa. Aseta ovi haluttuun asemaan ja merkitse yläpyörän keskikohta kiskoon. Aseta kohdistimen keskikohta merkin kohdalle ja liimaa kohdistin yläkiskon uran sisäpintaan.
