1 Helatuotteet Kuluttajaohje

2 Ohessa kalustetoimituksen yleisimpien helatuotteiden ohjeet asennukseen ja säätämiseen. Avaa kaikki toimituksen pakkaukset ja laatikot ja tutustu toimituksen tuotteisiin ennen asennuksen aloittamista. Käy läpi kohteen tarvittavat helatuotteet, ota ne esille ja järjestele valmiiksi asennusta varten. Mikäli et löydä toimituksesta tarvitsemaasi helatuotetta, varmista vielä kaikki pakkaukset, laatikot ja astiat joihin helatuotteita voi olla pakattuna. Mikäli et tämän jälkeenkään löydä kyseistä tuotetta, ole yhteydessä kalustemyyjääsi.

Sensys hidastinsaranat 9071238 Päätysivusarana 110 Sensys 8645i TB55 FIX (45) (VAKIO) 9071239

FIX (45) Käyttökohteet: Ala- ja seinähyllykaapit, komerot Helapussi merkattu punaisella

Vaimennin 9099773 Päätysivusarana 165 Sensys 8657 TB45 FIX vaimentamaton 9090756 Säätörajoitin

kuivauskaapit, sisälaatikostokomerot, ja -alakaapit, peilikaapit, L-kulmakaapit Helapussi

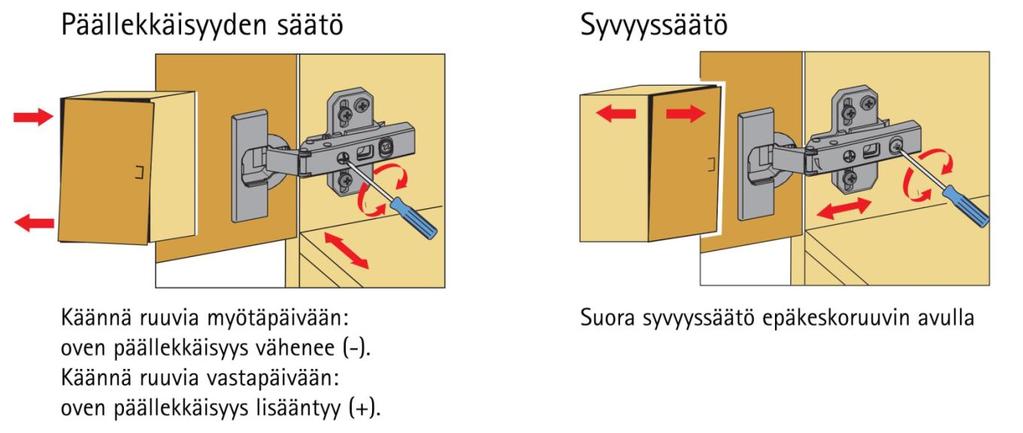

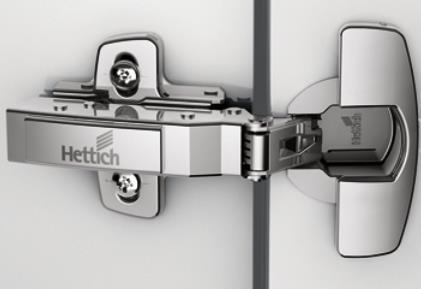

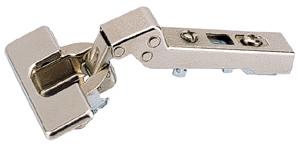

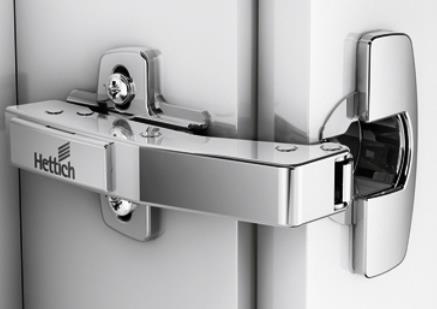

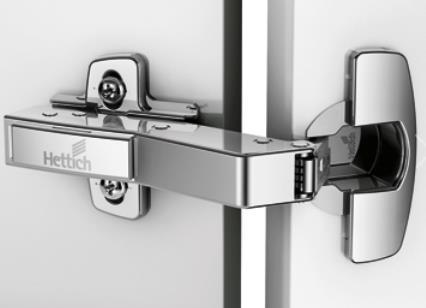

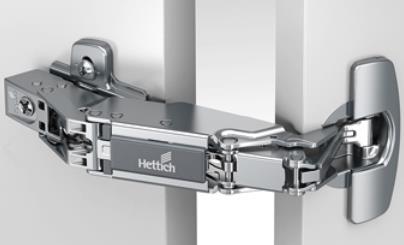

3 Sensys hidastinsaranat Päätysivusarana 110 Sensys 8645i TB55 FIX (45) (VAKIO) Välisivusarana 110 Sensys 8645i TB55 FIX (45) Sisäänmeneväsarana 110 Sensys 8645i TB55 FIX (45) Käyttökohteet: Ala- ja seinähyllykaapit, komerot Helapussi merkattu punaisella tarralla! Päätysivusarana 165 Sensys 8657i TB55 FIX integ. Vaimennin Päätysivusarana 165 Sensys 8657 TB45 FIX vaimentamaton Säätörajoitin 8657i avautumiskulman säätöön tai 105 Käyttökohteet: Suurempi avautumiskulma, kuivauskaapit, sisälaatikostokomerot, ja -alakaapit, peilikaapit, L-kulmakaapit Helapussi merkattu punaisella tarralla! Kaikissa Sensys saranoissa: Päällekkäisyyden säätö ± 2mm. Syvyyssäätö + 3 mm/ - 2 mm ilman ruuvien avaamista.

Sensys hidastinkulmakaappisaranat 9091028 Kulmakaappisarana 95 Sensys 8639i, Saranapohja 9 mm, TB55 FIX

luslevyt) Helapussi merkattu vihreällä tarralla!

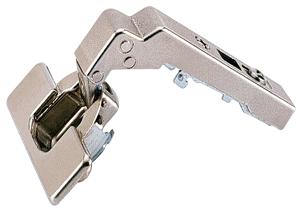

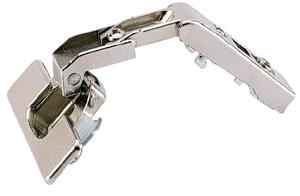

4 Sensys hidastinkulmakaappisaranat Kulmakaappisarana 95 Sensys 8639i, Saranapohja 9 mm, TB55 FIX (45) Käyttökohteet: Vinoseinä- ja alakulmakaapit Tarkoitettu 3,0 mm Sensys aluslevylle (kts. luslevyt) Helapussi merkattu vihreällä tarralla! Peitelevysarana 95 Sensys 8639i W90 TB55 FIX (45) Käyttökohteet: Piilokulmakaapit Remonttialuslevyä ei voi käyttää, mitoitus ei täsmää Helapussi merkattu keltaisella tarralla!

Sensys saranan aluslevyt 9071626 Aluslevy 1,5 mm, EURORUUVI, 18

runkoon 9071625 Aluslevy 0 mm, EURORUUVI, 19 mm runkoon 9071651

Aluslevy 3,0 mm epäkeskosäädöllä, RUUVI + PROPPU Korkeudensäätö

9084930 Remonttialuslevy Sensys 0 mm *) 9084931 Remonttialuslevy

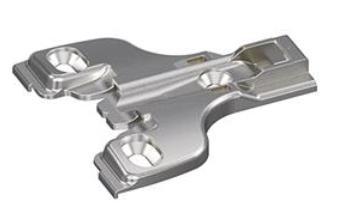

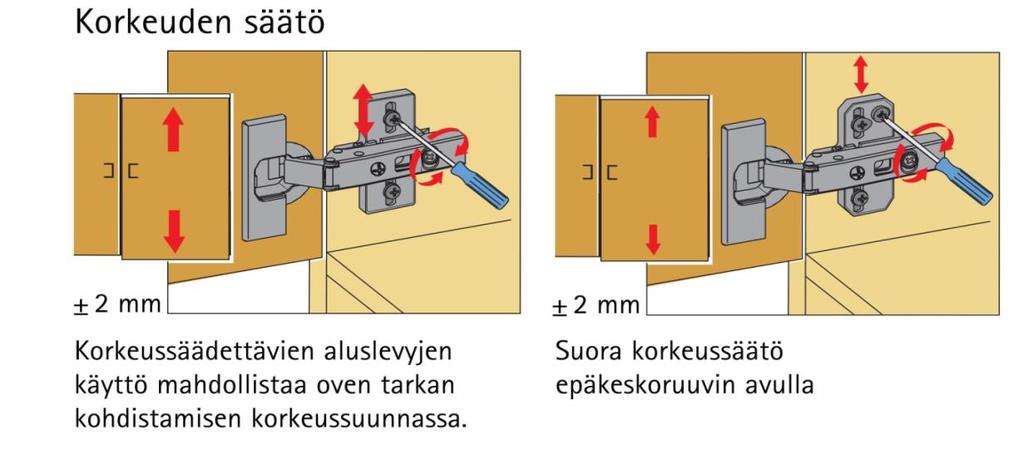

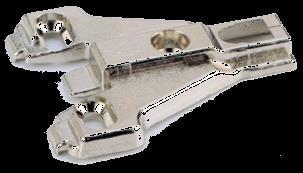

5 Sensys saranan aluslevyt Aluslevy 1,5 mm, EURORUUVI, 18 mm runkoon Aluslevy 3,0 mm, EURORUUVI (VAKIO), 16 mm runkoon Aluslevy 0 mm, EURORUUVI, 19 mm runkoon Aluslevy 1,5 mm epäkeskosäädöllä, RUUVI + PROPPU Aluslevy 3,0 mm epäkeskosäädöllä, RUUVI + PROPPU Korkeudensäätö epäkeskoruuvilla ± 2 mm Remonttialuslevy Sensys 0 mm *) Remonttialuslevy Sensys 4,5 mm *) *) Remonttialuslevy ei käy Sensys peitelevysaranaan eikä vaimentamattomille Intermat saranoille.

Intermat saranat 0048071 Päätysivusarana 110 Intermat

seinähyllykaapit, komerot Helapussi merkattu

0048072 Välisivusarana 110 Intermat seinähyllykaapit

Intermat 9944 TB FIX (45) Käyttökohteet: Ala- ja

6 Intermat saranat Päätysivusarana 110 Intermat 9943 TB FIX (45) Käyttökohteet: Ala- ja seinähyllykaapit, komerot Helapussi merkattu punaisella tarralla! Välisivusarana 110 Intermat 9943 TB FIX (45) Käyttökohteet: Ala- ja seinähyllykaapit Helapussi merkattu punaisella tarralla! Päätysivusarana 125 Intermat 9944 TB FIX (45) Käyttökohteet: Ala- ja seinähyllykaapit, komerot Helapussi merkattu punaisella tarralla!

0077713 Peitelevysarana 95 Intermat 9936

Piilokulmakaapit Remonttialuslevyä ei voi

TB FIX (45) Käyttökohteet: L-kulmakaapit,

0079382 Remonttialuslevy Intermat 0 mm, *)

7 Intermat kulmakaappisaranat Kulmakaappisarana 95 Intermat 9936 W45 TB FIX (45) Käyttökohteet: Vinokulmakaapit Helapussi merkattu vihreällä tarralla! Peitelevysarana 95 Intermat 9936 W90 TB FIX (45) Käyttökohteet: Piilokulmakaapit Remonttialuslevyä ei voi käyttää, mitoitus ei täsmää Helapussi merkattu keltaisella tarralla! Taiteovisarana 25 /90 Intermat 9930 TB FIX (45) Käyttökohteet: L-kulmakaapit, ovi oveen Remonttialuslevy Intermat 0 mm, *) RUUVI Remonttialuslevy Intermat 4,5 mm, *) RUUVI *) Remonttialuslevy ei käy peitelevysaranaan. Vain Intermat saranoille.

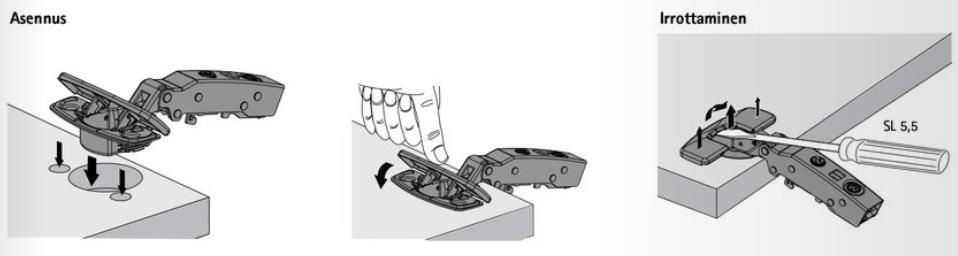

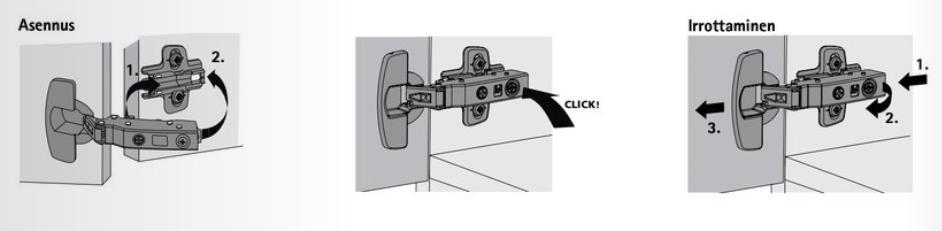

8 Saranoiden asennus

9 Ovien ja saranoiden säätö

10 Aluslevyjen asennus Etureuna Aluslevy asennetaan rungon aluslevyn porauksiin. Huomioi aluslevyn suunta. Aluslevyssä on mukana ruuvit, joilla aluslevy kiinnitetään runkoon käyttämällä ruuvimeisseliä tai -väännintä

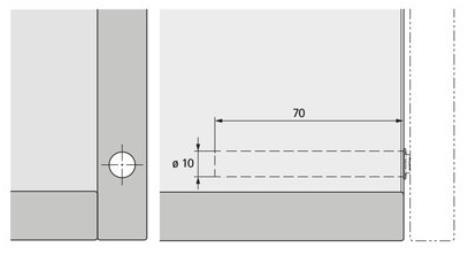

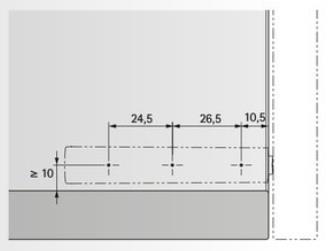

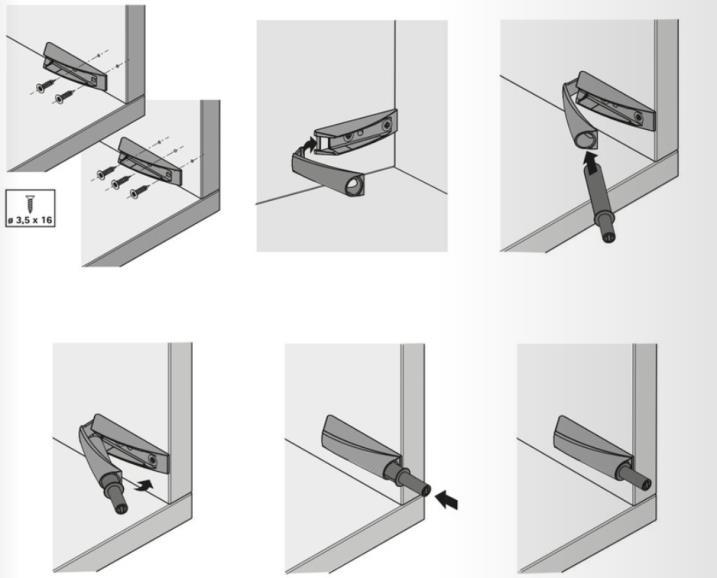

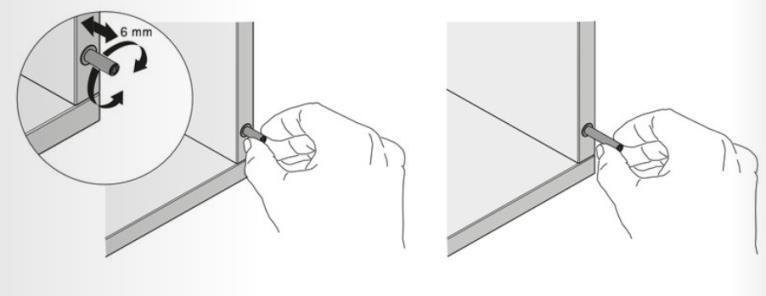

11 Push to open pomppusalpa Runkoon kiinnitettävä pomppusalpa, oven ulostyöntö 37 mm Runkoon upotettava pomppusalpa Ø10 mm, oven ulostyöntö 37 mm Käyttökohteet: Push to open ovet, saranana käytetään Sensys hidastin saranaa.

Free Flap nostosarana C, valkoinen 2,7-14,7 kg Free Flap nostosarana

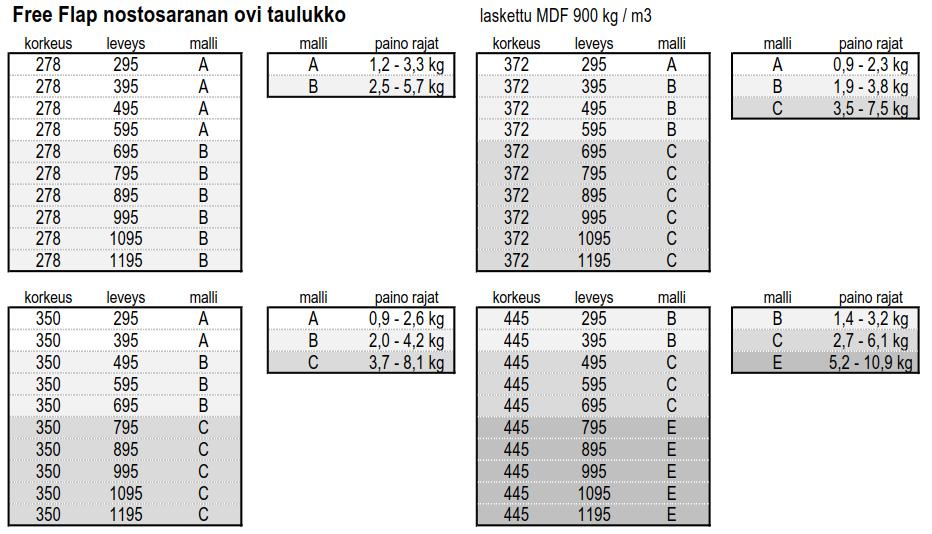

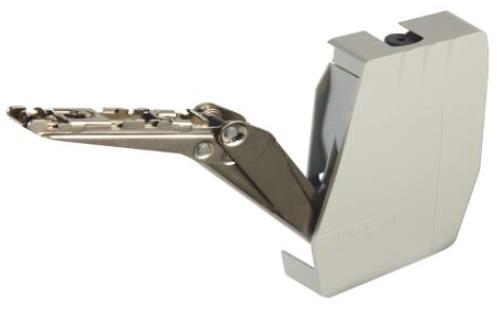

12 Nostosaranat Free flap FFA FFB FFC FFE Free Flap nostosarana A, valkoinen 0,6-4,6 kg Free Flap nostosarana B, valkoinen 1,4-7,9 kg Free Flap nostosarana C, valkoinen 2,7-14,7 kg Free Flap nostosarana E, valkoinen 3,4-14,3 kg Käyttökohteet: Seinäkaapit ja yläkomerot nostosaranalla

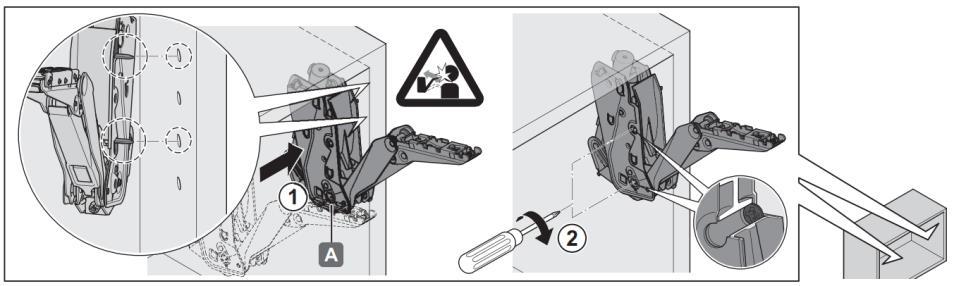

13 Nostosaranat Free flap 1. Asennus runkoon 2. Adapterin asennus oveen

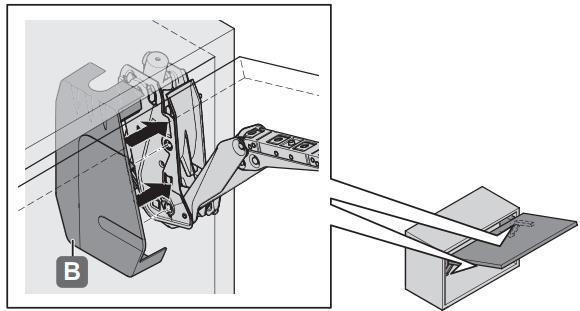

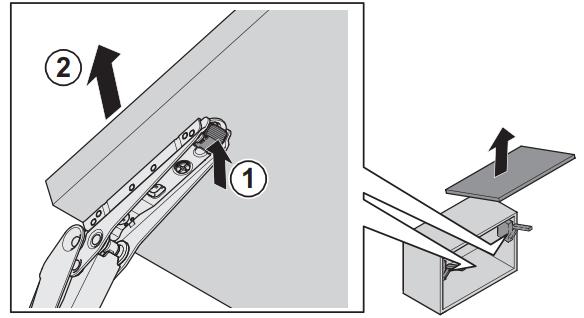

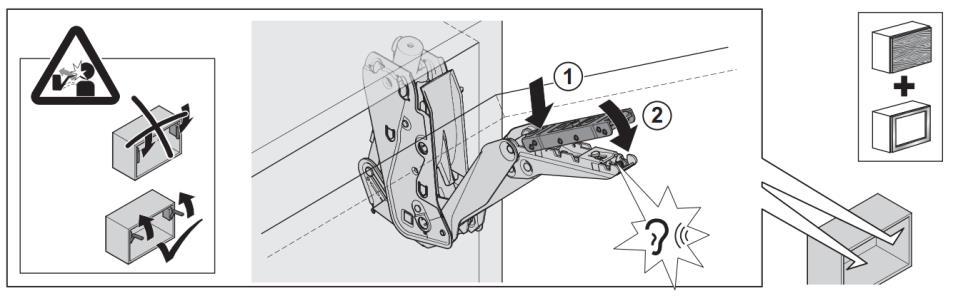

14 Nostosaranat Free flap 3. Oven asennus nostosaranaan 4. Peitelevyn asennus 5. Oven irrotus

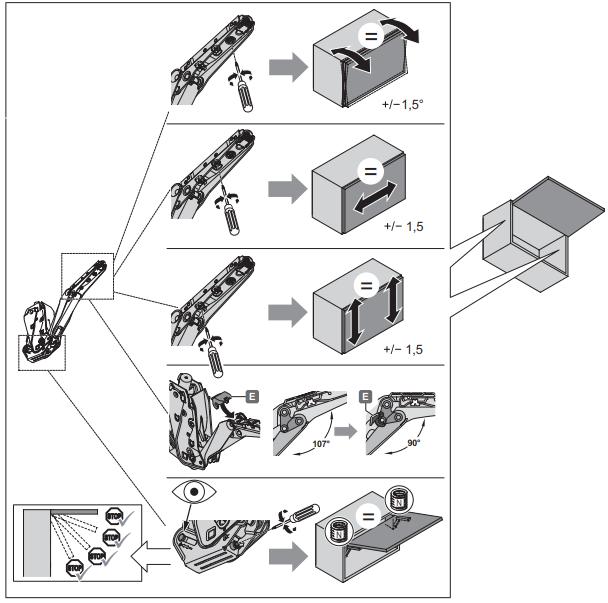

15 Nostosaranat Free flap oven säätö

Atira laatikon etusarjankiinnike 1061450 Innotech Atira etusarjankiinnike, LAAJENEVALLA

Innotech Atira hidastin laatikon kiinnitys etusarjaan HUOM!

16 Atira laatikon etusarjankiinnike Innotech Atira etusarjankiinnike, LAAJENEVALLA TAPPI RUUVILLA Innotech Atira etusarjankiinnike, RUUVIKIINNITYS Käyttökohteet: Innotech Atira hidastin laatikon kiinnitys etusarjaan HUOM!! Kiinnitä etusarjat laatikoihin ennen vetimien asennusta, varmista ja testaa että etusarjankiinnike on asennettu oikein päin.

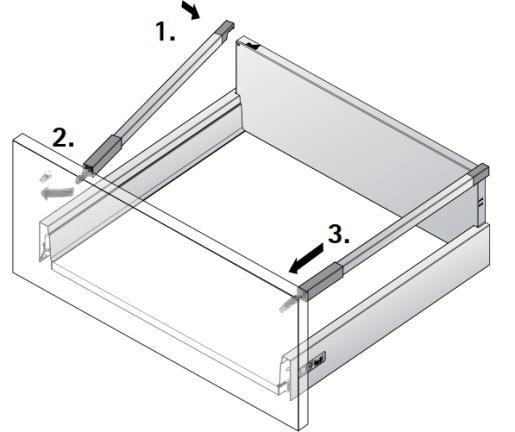

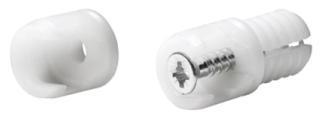

17 Atira laatikon reelingin kiinnike Reelingin kiinnitin etusarjaan, LAAJENEVA TAPPI Reelingin kiinnitin etusarjaan, RUUVI Käyttökohteet: Atira hidastin laatikon reelinkitangon kiinnitys etusarjaan

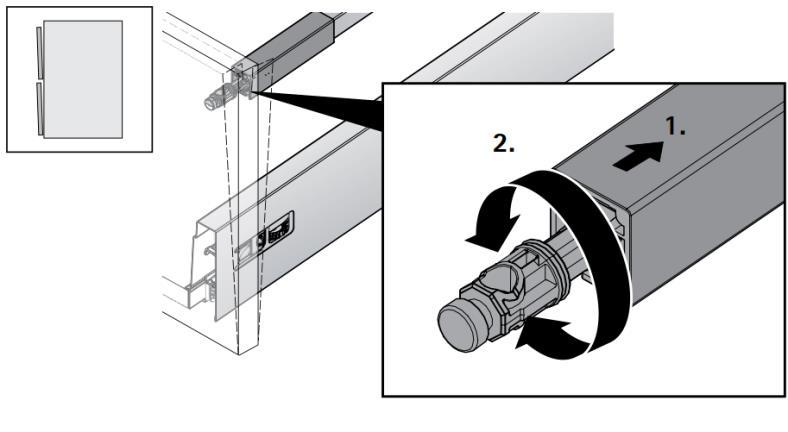

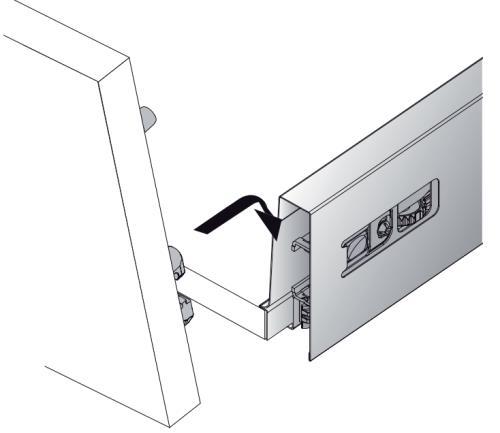

18 Atira laatikon etusarjan säätö ja irrotus

Kuivauskaapin ritilän kannakkeet ja tippuvesiallas 0281050 Tippuvesiallas lautashyllylle

Tippuvesialtaan asennus 1. Asenna kannakkeet lautashyllyn päihin 2.

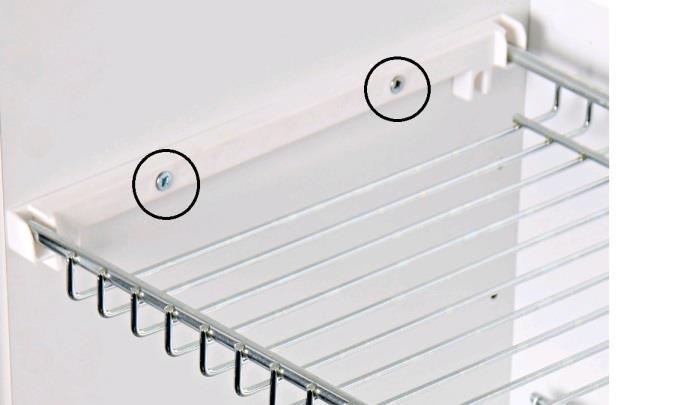

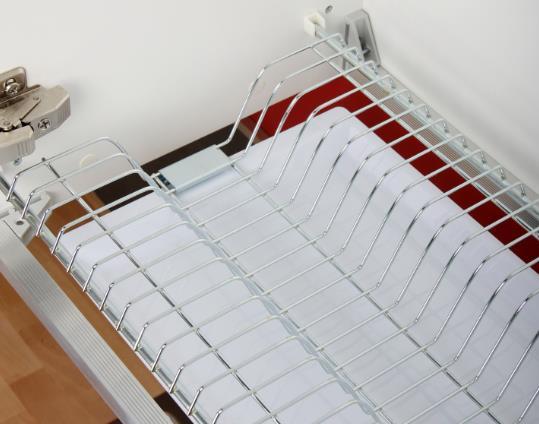

19 Kuivauskaapin ritilän kannakkeet ja tippuvesiallas Tippuvesiallas lautashyllylle L40, valkoinen muovi Tippuvesiallas lautashyllylle L100, valkoinen muovi Tippuvesialtaan asennus 1. Asenna kannakkeet lautashyllyn päihin 2. Asenna tippuvesiallas työntämällä kannakkeisiin. Kannakkeen asennus 1. Laita muovitapit uraan 2. Ruuvilla kannake runkoon

20 Sokkelijalkojen asennus Mikäli kalusterungot ovat toimitettu kasaamatta, asenna sokkelijalkojen laipat ennen runkojen kasaamista. Näin vältytään mahdollisilta komponenttien rikkoutumisilta. 1. Aseta laippa reikiin. 2. Lyö kevyesti kuminuijalla laipat pohjaan saakka kpl laippaa per runko laipat sisäänpäin tai 4 kpl tai 2 kpl per runko toiset laipat ulospäin. Katso periaate kuva seuraavan kohdan kuvasta. 2. Komerorungoissa käytä jalan kiinnitykseen lisäksi ruuveja, max 15 mm pitkät. 3. Aseta runko kyljelleen tai selälleen. Asenna sokkelijalat kun rungot ovat kasattu. 4. HUOM! Älä nosta runkoja pystyyn kääntämällä jolloin sokkelijalat voivat rikkoutua, vaan nosta runko ylös ja käännä suoraan sokkelijaloille. Komeroissa ja isoissa rungoissa suositeltavaa käyttää 2 henkilöä nostamiseen. 5. Älä myöskään työnnä tai raahaa runkoa jalkojen varassa koska tällöin on myös riski jalkojen rikkoutumiseen. Nosta aina siirrettäessä.

21 Sokkelijalkojen asennusperiaate viereisen rungon kanssa

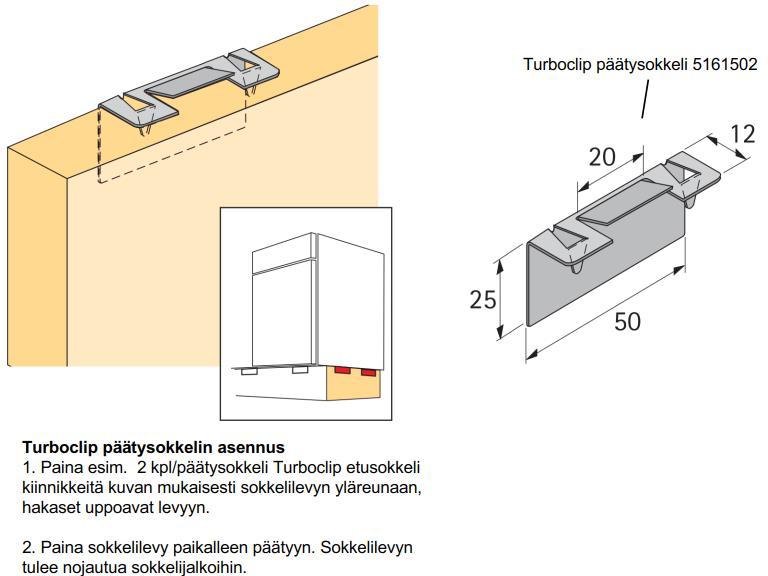

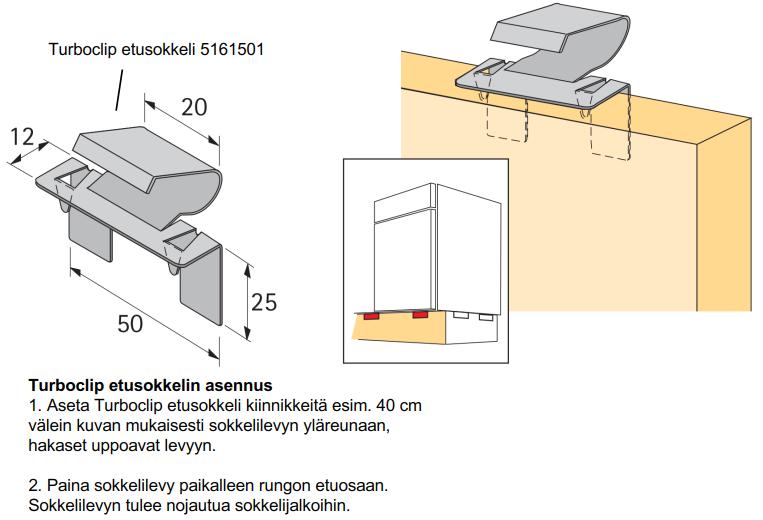

22 Turboclip pääty- ja etusokkeli Paina hakaset sokkelilevyn yläreunaan. Hakaset uppoavat levyyn.

23 RST- sokkelijalan asennusperiaate
