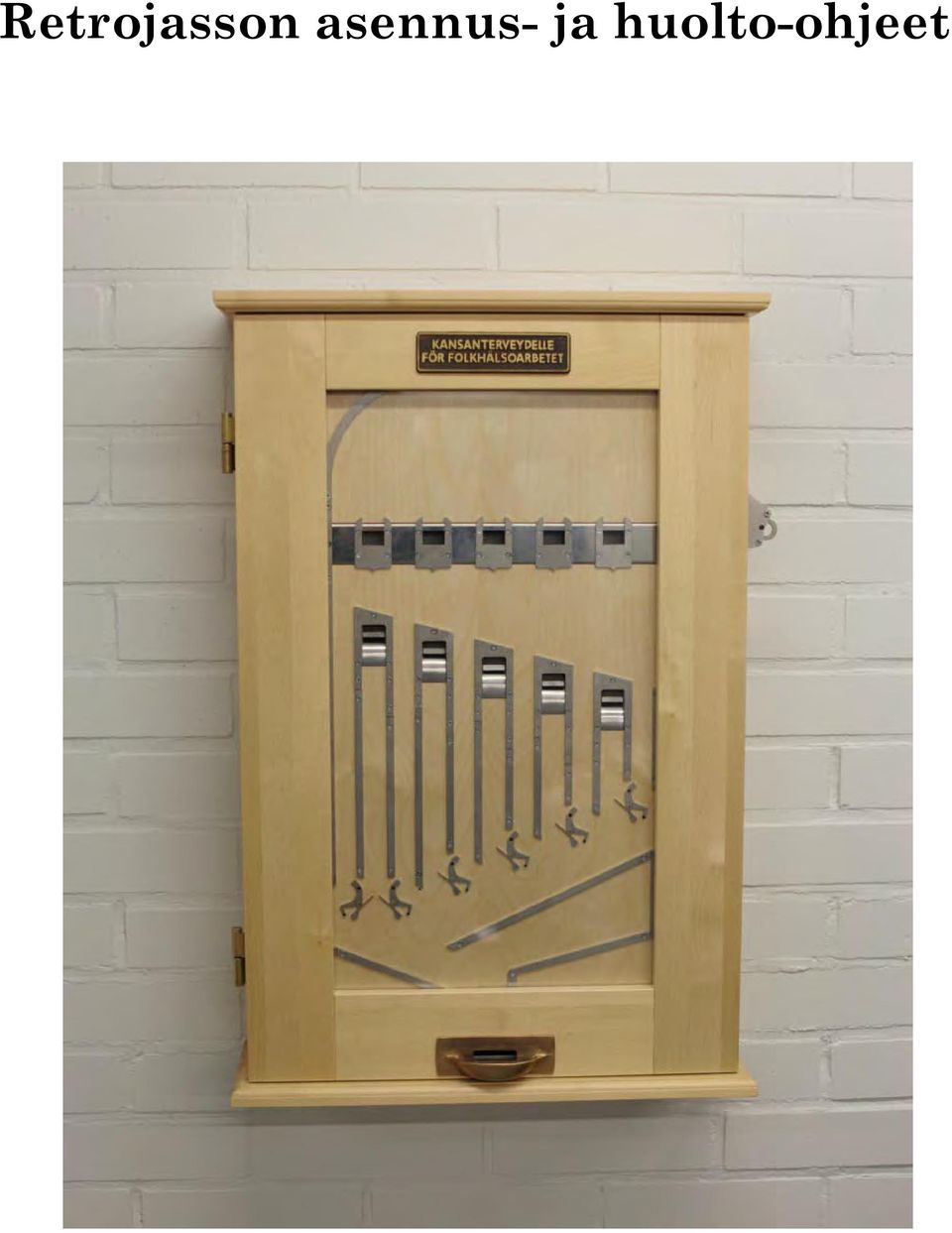

1 Retrojasson asennus- ja huolto-ohjeet

2

3 Retrojasson asennusohje 1. Asennuspohjan valinta Laite painaa noin 30 kg. Seinäkiinnitystä varten Retrojasson takaseinässä on kaksi reikää. Kiinnitykseen käytetään 2 kpl 6 mm ruuvia (laippakantaisia tai lieriökantaisia ruuveja, joissa on korialuslevy). Tulppien/ankkureiden valinta seinämateriaalin mukaan. Kipsilevy tai sitä heikommat seinämateriaalit eivät ole suositeltavia asennuspohjia; ovea avattaessa saranan puoleinen kipsilevyankkuri saattaa tulla seinästä läpi. Jos Retrojasso kuitenkin halutaan asentaa kipsilevyseinään, on seinän ja pajatson väliin laitettava vähintään kaapin takaseinän kokoinen (esim. 20 mm) vanerilevy, joka ruuvataan seinään ankkureita käyttäen 6-10 ruuvilla. Vanerilevyn tulee olla tukevasti kiinni varsinkin yläreunastaan. Seinään tulevien reikien mitoitus on kuvattu alla:

4 2. Kaapin asennus Asennukseen tarvitaan kaksi henkilöä. Toinen toimii nostoapuna ja huolehtii siitä, ettei kaappi kaadu ovea avattaessa. Lyöntilaitteen renkaan korkeus maasta on perinteisesti ollut 1400 mm (kts mitoituskuva), mutta tämän päivän pelaajat ovat yleensä halunneet nostaa lyöntilaitetta mm. Lyöntilaitteen rengas Valitse haluamasi korkeus ja poraa ankkureille mitoituskuvan mukaiset kaksi reikää. Huomioi, että reiät ovat mm korkeudella eli noin 15 cm korkeammalla, kuin valittu lyöntilaitteen korkeus. Asenna ankkurointi reikiin. Jos käytät laippakantaruuveja, asenna ruuvit valmiiksi reikiin ja jätä laipan ja seinän väliin n. 15 mm. Jos sinulla on aluslevylliset ruuvit, jätä ruuvit vielä tässä vaiheessa asentamatta. Avaa ovi kokonaan sivulle niin, että oven yläkulma tulee kaapin katon alta pois.

5 Kaapin ovi sivulle avattuna Nosta ovi saranoiltaan ja siirrä se syrjään asennuksen ajaksi.

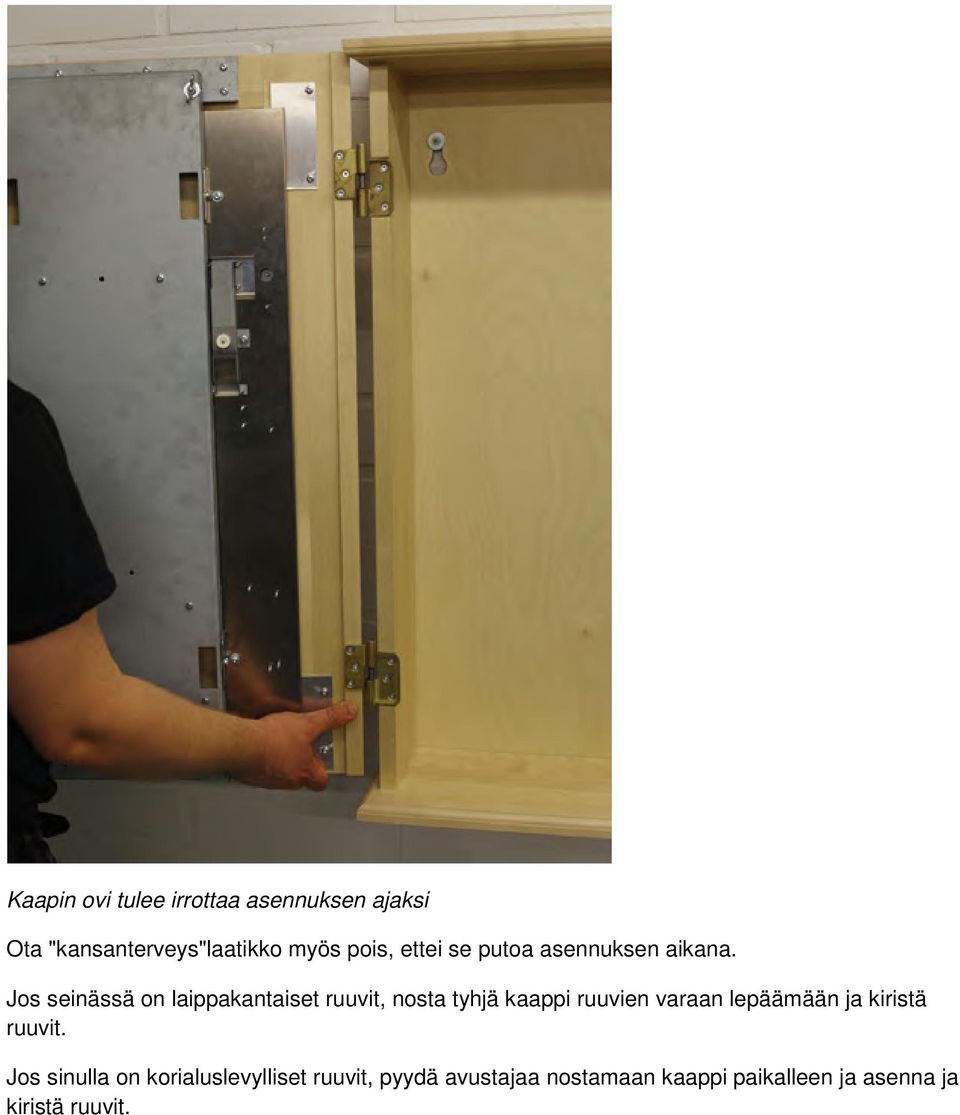

6 Kaapin ovi tulee irrottaa asennuksen ajaksi Ota "kansanterveys"laatikko myös pois, ettei se putoa asennuksen aikana. Jos seinässä on laippakantaiset ruuvit, nosta tyhjä kaappi ruuvien varaan lepäämään ja kiristä ruuvit. Jos sinulla on korialuslevylliset ruuvit, pyydä avustajaa nostamaan kaappi paikalleen ja asenna ja kiristä ruuvit.

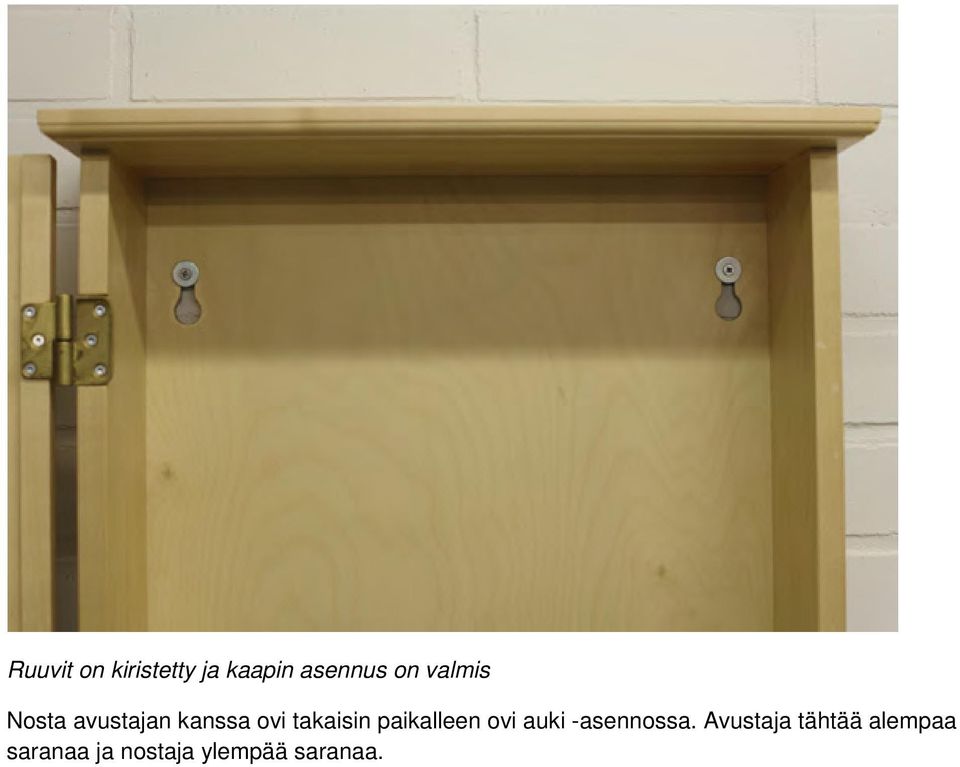

7 Ruuvit on kiristetty ja kaapin asennus on valmis Nosta avustajan kanssa ovi takaisin paikalleen ovi auki -asennossa. Avustaja tähtää alempaa saranaa ja nostaja ylempää saranaa.

8 Retrojasson huolto-ohjeet Huomaa! Tämä laite toimii ilman sähköä, joten voit vapaasti huoltaa laitetta itse. Epävarmoissa tilanteissa ota yhteyttä RAY:hyn. On suositeltavaa käyttää hanskoja, jotta vältyt terävien reunojen aiheuttamilta haavoilta. Retrojasson huolto-ohjeita ovat: Työkalut Taulun täyttö Retrojasson puhdistus Kolikon kulku lyöntilaitteesta voittokuppiin Lyöntilaite Vian korjaus (ruuhka taulussa) Työkalut Lyöntilaitteen purku ja kokoaminen: Ristipääruuvimeisseli (ph 2 ja pz 2) Taulun täyttö Täytä taulu lyömällä 20 sentin kolikoita lyöntilaitteen avulla. Retrojasson puhdistus Voit puhdistaa Retrojasson kaikki puuosat normaalilla kalusteiden puhdistusaineella.

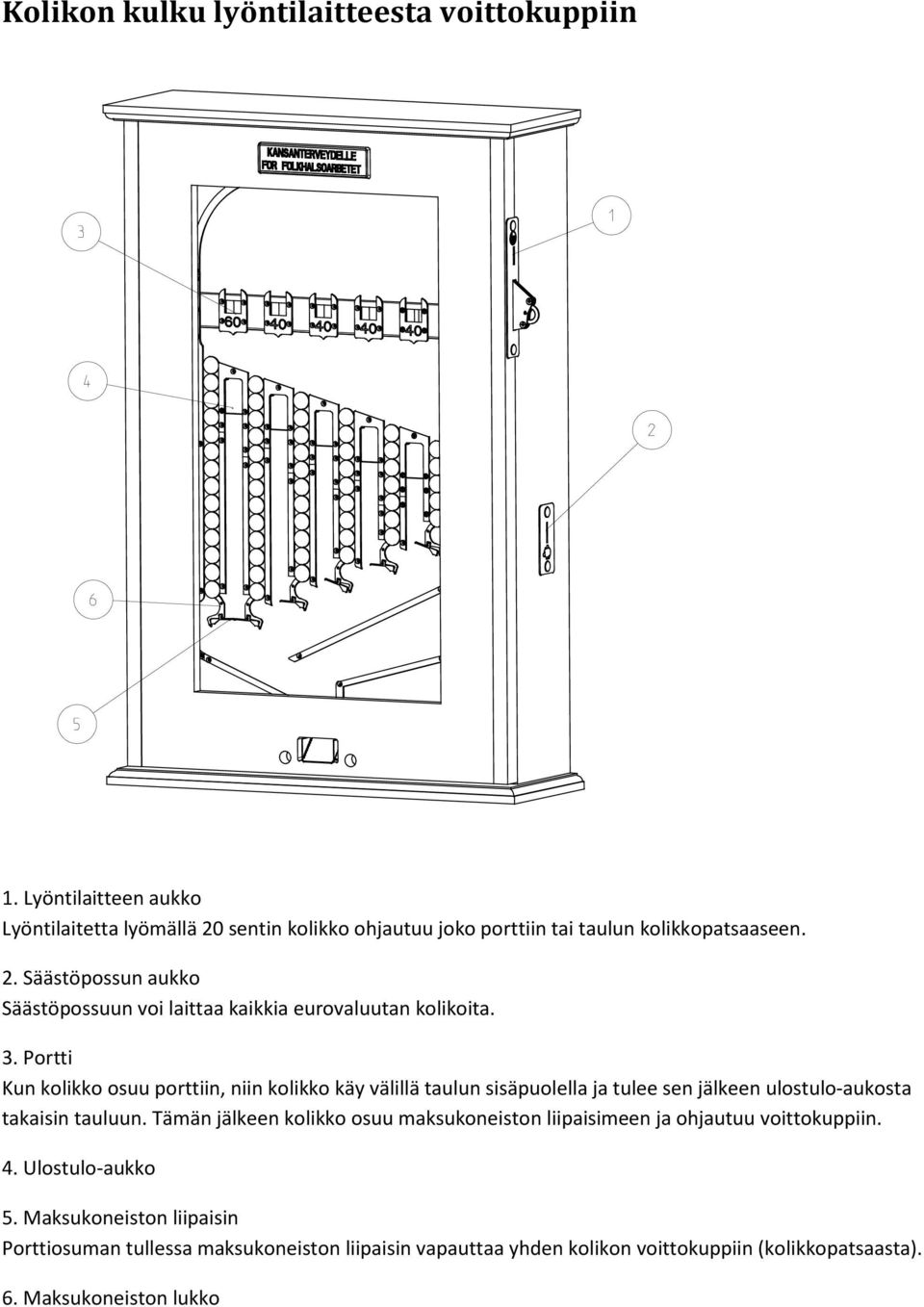

9 Kolikon kulku lyöntilaitteesta voittokuppiin 1. Lyöntilaitteen aukko Lyöntilaitetta lyömällä 20 sentin kolikko ohjautuu joko porttiin tai taulun kolikkopatsaaseen. 2. Säästöpossun aukko Säästöpossuun voi laittaa kaikkia eurovaluutan kolikoita. 3. Portti Kun kolikko osuu porttiin, niin kolikko käy välillä taulun sisäpuolella ja tulee sen jälkeen ulostulo-aukosta takaisin tauluun. Tämän jälkeen kolikko osuu maksukoneiston liipaisimeen ja ohjautuu voittokuppiin. 4. Ulostulo-aukko 5. Maksukoneiston liipaisin Porttiosuman tullessa maksukoneiston liipaisin vapauttaa yhden kolikon voittokuppiin (kolikkopatsaasta). 6. Maksukoneiston lukko

10 Lyöntilaite 1. Lyöntirengas 2. Välirengas 3. Ulosheittäjä 4. Ulosheittäjän jousi 5. Kolikko

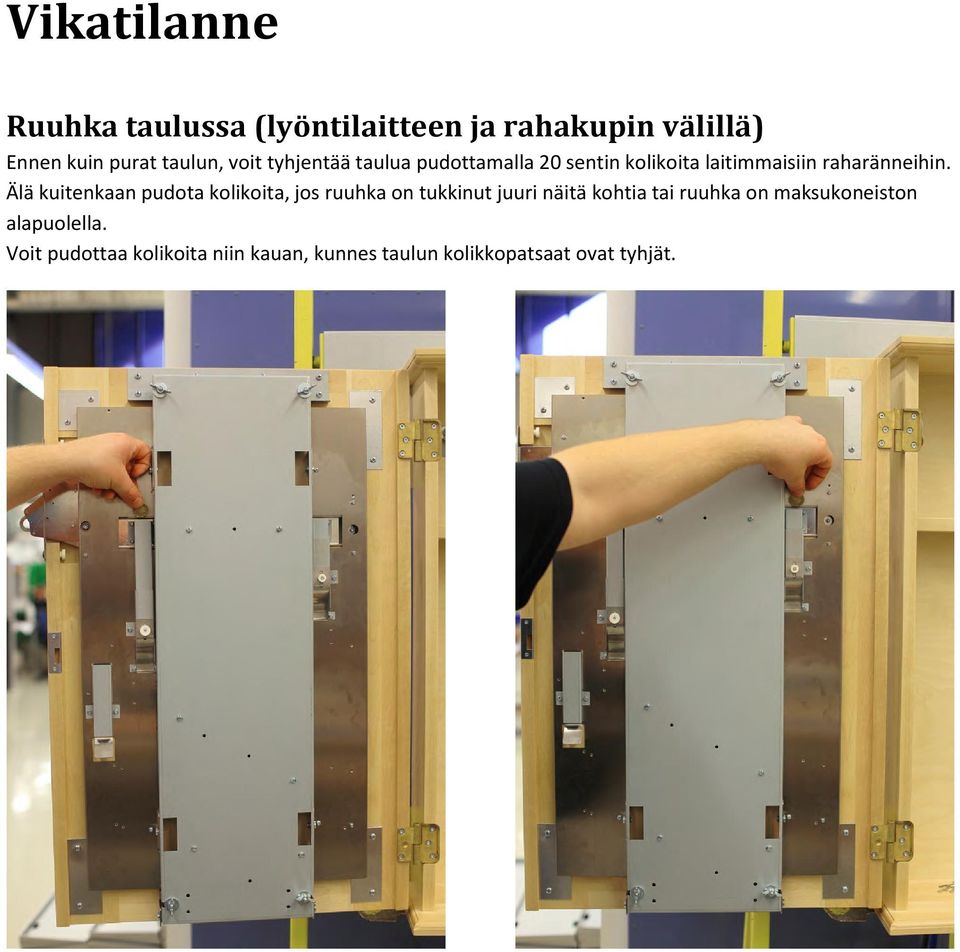

11 Vikatilanne Ruuhka taulussa (lyöntilaitteen ja rahakupin välillä) Ennen kuin purat taulun, voit tyhjentää taulua pudottamalla 20 sentin kolikoita laitimmaisiin raharänneihin. Älä kuitenkaan pudota kolikoita, jos ruuhka on tukkinut juuri näitä kohtia tai ruuhka on maksukoneiston alapuolella. Voit pudottaa kolikoita niin kauan, kunnes taulun kolikkopatsaat ovat tyhjät.

12 Taulun purku Huomaa! Varaa korkeahko tuoli tai tuki, jonka päälle voit kipata taulun. Irrota muoviset mutterit. Ota lyöntilaitteen suojakilpi pois.

13 Avaa (löysää) taulun alakiristysruuveja sen verran, että saat käännettyä ruuvit sivuille.

14 Tee sama taulun yläpuolisille kiristysruuveille. Huomaa! Avaa yksi ruuvi kerrallaan niin, että pidät kiinni toisella kädellä kippirungosta kuvan osoittamalla tavalla. Tarkista vielä tässä vaiheessa, että alakiristysruuvit ovat sivuilla! Kippaa taulu varaamallesi tuolille tai tuelle. Tauluun jääneet kolikot putoavat lattialle. Kolikoiden mukana saattaa pudota myös maksukoneiston liipaisimia.

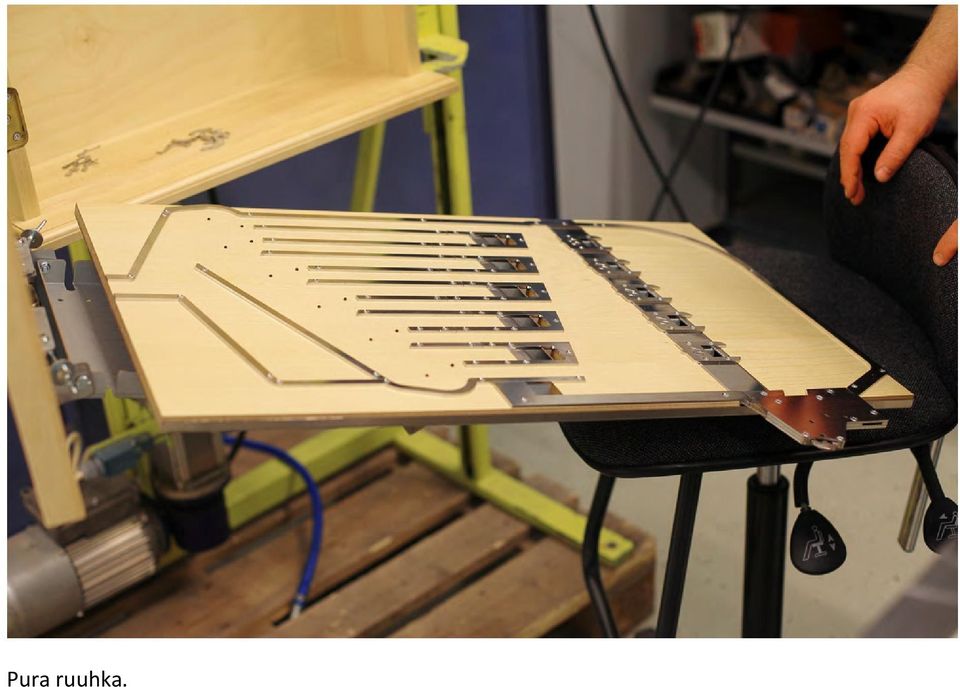

15 Pura ruuhka.

16 Puhdista tarvittaessa taulu ja lado maksukoneiston liipaisimet ja lukot takaisin paikoilleen. Yllä olevassa kuvassa maksukoneiston liipaisin on merkitty numerolla 5 ja lukko numerolla 6. Kokoa taulu käänteisessä järjestyksessä.

17 Taulun asennus Lado maksukoneiston liipaisimet ja lukot takaisin paikoilleen. Tarkista, että ylä- ja alakiristysruuvit ovat sivuilla ennen kuin nostat taulun. Nosta taulu takaisin yläasentoon ja aseta yläkiristysruuvit kippirungon hahloihin. Pidä toisella kädellä kiinni kippirungosta ja kiristä ruuveja sen verran, että taulu pysyy kiinni. Aseta alakiristysruuvit kippirungon hahloihin, ja kiristä kaikkia ruuveja (4 kpl) kunnes ruuvit 1 (4 kpl) koskettavat hahlojen 2 pohjaa (osat 1 ja 2 näet alla olevasta kuvasta). Älä kiristä ruuveja liikaa, koska silloin taulu saattaa mennä rikki. Aseta lyöntilaitteen suojakilpi paikalleen. Kiristä muoviset mutterit. Täytä taulu lyömällä 20 sentin kolikoita lyöntilaitteen avulla.
