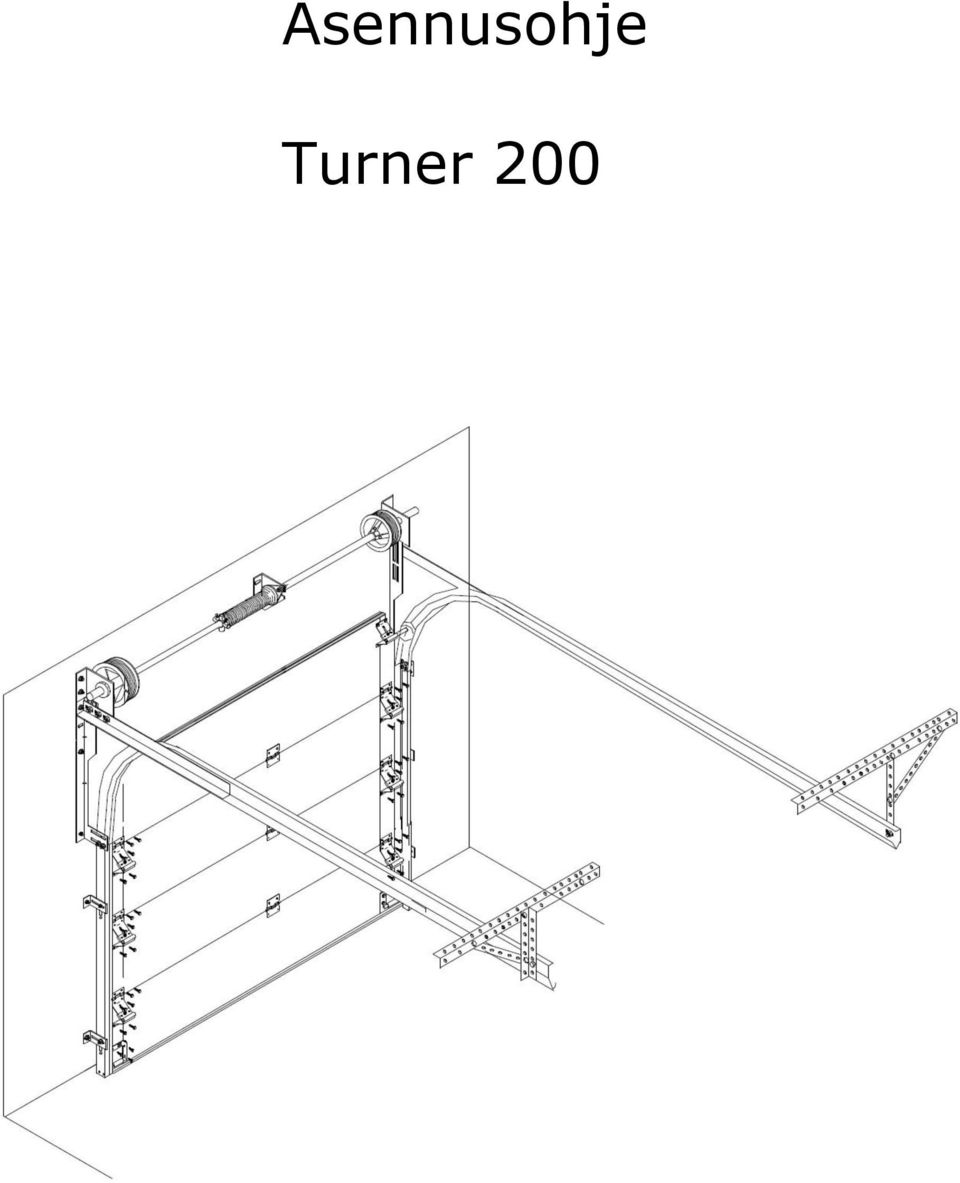

1 Asennusohje Turner 200

2 Ovi on pakattu kahteen pahvipakkaukseen. Toisessa pakkauksessa on oven asennustarvikkeet ja toisessa ovielementit (4kpl). Käsittele ovielementtipakettia hyvin varovasti, sillä lamelleihin tulee helposti jälkiä. Jos nosto-oveen tulee moottori, nosto-oveen tarvitaan vapautin, joka vapauttaa oven käsikäytölle. Tällöin ovi on avattavissa toimintahäiriön tai sähkökatkoksen aikanakin. Jos nosto-ovi on ainoa kulkureitti autotalliin, niin oveen on lisättävä ulkopuolinen vapautin käsikäyttölukkoa ei asenneta, moottori toimii lukkona. Poista ovielementtien suojamuovit asennuksen jälkeen, jotta aurinko ei polta suojamuovia oven pintaan kiinni!! Ovi asennetaan valmiin aukon sisäpuolelle. Seinä, katto ja lattiapintojen on oltava valmiina ennen asennusta. Varmista, että oven pielissä on riittävästi kiinnityspintaa kts. Liite oviaukon mitoitus Turner 230. Liite on tämän ohjeen lopussa. Tarkista ennen asennuksen aloittamista, että pitkänmallisessa paketissa ovat seuraavat osat: Ovielementit 4 kpl vaakajohteet 2 kpl L-muotoiset pystykiskot pystyjohteet c- kiskot (kiinni L-kiskossa) päissä mustat muovikaaret sivutiivisteet 2 kpl mustat reikärautasalko (vaakajohteiden kattoripustukseen) 2 kpl putkiakseli 1 kpl

3 Tarkista myös, että samassa tarvikelaatikossa on seuraavat osat: vääntöjousi 1 kpl sivusaranat 6 kpl keskisarana 3 kpl ohjausrulla 10 kpl ylärullanpidike 2 kpl alakonsoli 2 kpl (tehtaalla niputettu yhteen) vaijeritela 2 kpl vaijeri 2 kpl jousen katkeamissuoja jousen katkeamissuojan lukitusratas nostokahva ulko- ja sisäpuoli sekä kahvan aluslevy ylätiiviste alatiiviste (pakattu rullalle) kiinnitystarvikepussi 2 kpl

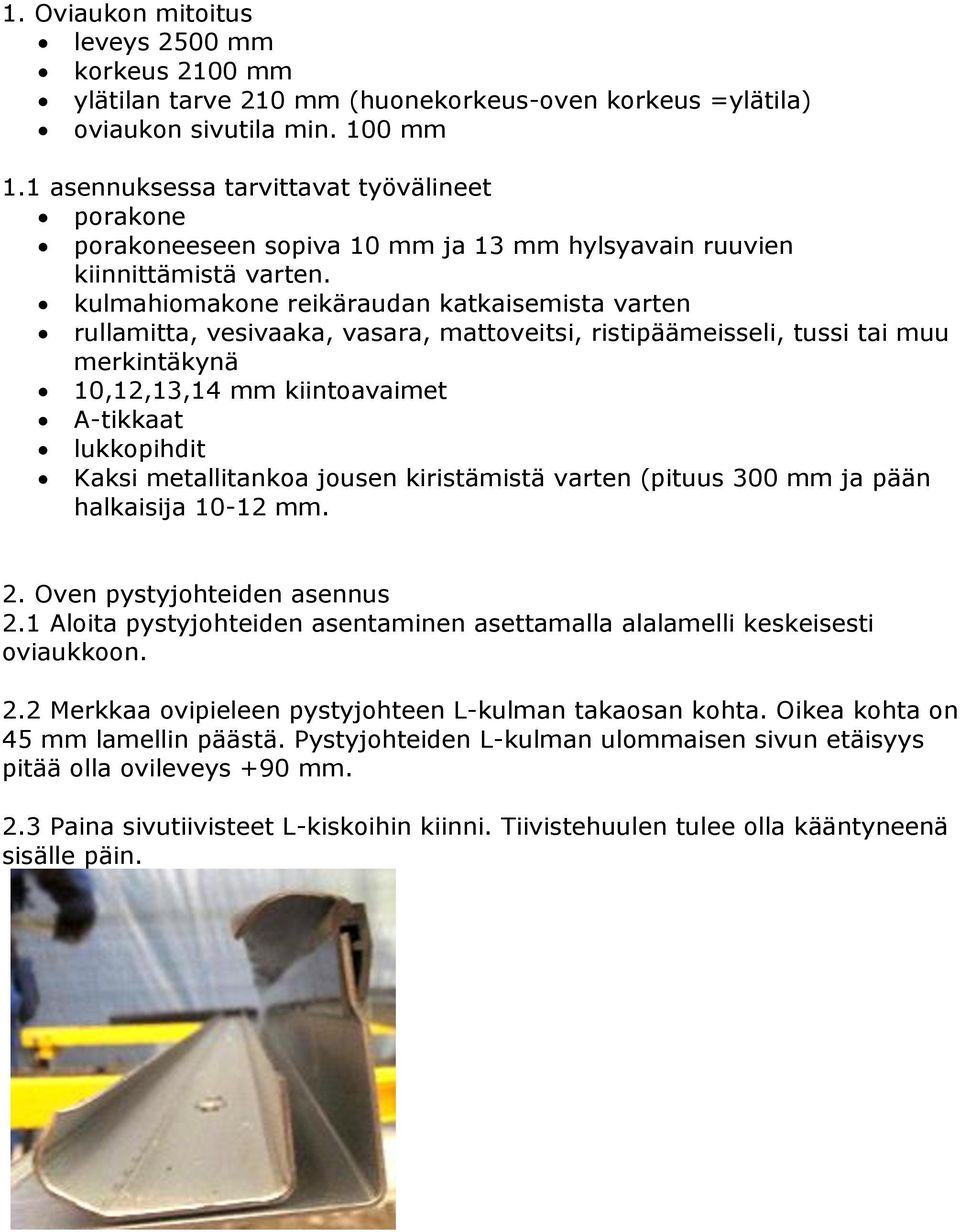

4 1. Oviaukon mitoitus leveys 2500 mm korkeus 2100 mm ylätilan tarve 210 mm (huonekorkeus-oven korkeus =ylätila) oviaukon sivutila min. 100 mm 1.1 asennuksessa tarvittavat työvälineet porakone porakoneeseen sopiva 10 mm ja 13 mm hylsyavain ruuvien kiinnittämistä varten. kulmahiomakone reikäraudan katkaisemista varten rullamitta, vesivaaka, vasara, mattoveitsi, ristipäämeisseli, tussi tai muu merkintäkynä 10,12,13,14 mm kiintoavaimet A-tikkaat lukkopihdit Kaksi metallitankoa jousen kiristämistä varten (pituus 300 mm ja pään halkaisija mm. 2. Oven pystyjohteiden asennus 2.1 Aloita pystyjohteiden asentaminen asettamalla alalamelli keskeisesti oviaukkoon. 2.2 Merkkaa ovipieleen pystyjohteen L-kulman takaosan kohta. Oikea kohta on 45 mm lamellin päästä. Pystyjohteiden L-kulman ulommaisen sivun etäisyys pitää olla ovileveys +90 mm. 2.3 Paina sivutiivisteet L-kiskoihin kiinni. Tiivistehuulen tulee olla kääntyneenä sisälle päin.

5 2.4 Huomioi, että molempien puolien sivukiskot ovat samalla korkeudella. Tämä on erittäin tärkeää, jotta ovi voidaan asentaa suoraan. Tarkista, että lattia on suorassa. Joskus lattia on vinossa, eli lattian suoruuteen ei kannata luottaa. Tarkista vielä laserilla tai vesivaa alla, että pystyjohteet ovat samalla korkeudella. 2.5 Kiinnitä pystyjohteet poraruuveilla. Huomio erityisesti, että pystyjohteet ovat suorassa. 3. Jousiston asennus 3.1 Ennen jousen asennusta tarkista jousen kätisyys. Oikeankätinen jousi asennetaan jousenkatkeamissuojan vasemmalle puolelle (kuvassa). Vasemmankätinen jousi asennetaan jousenkatkeamissuojan oikealle puolelle.

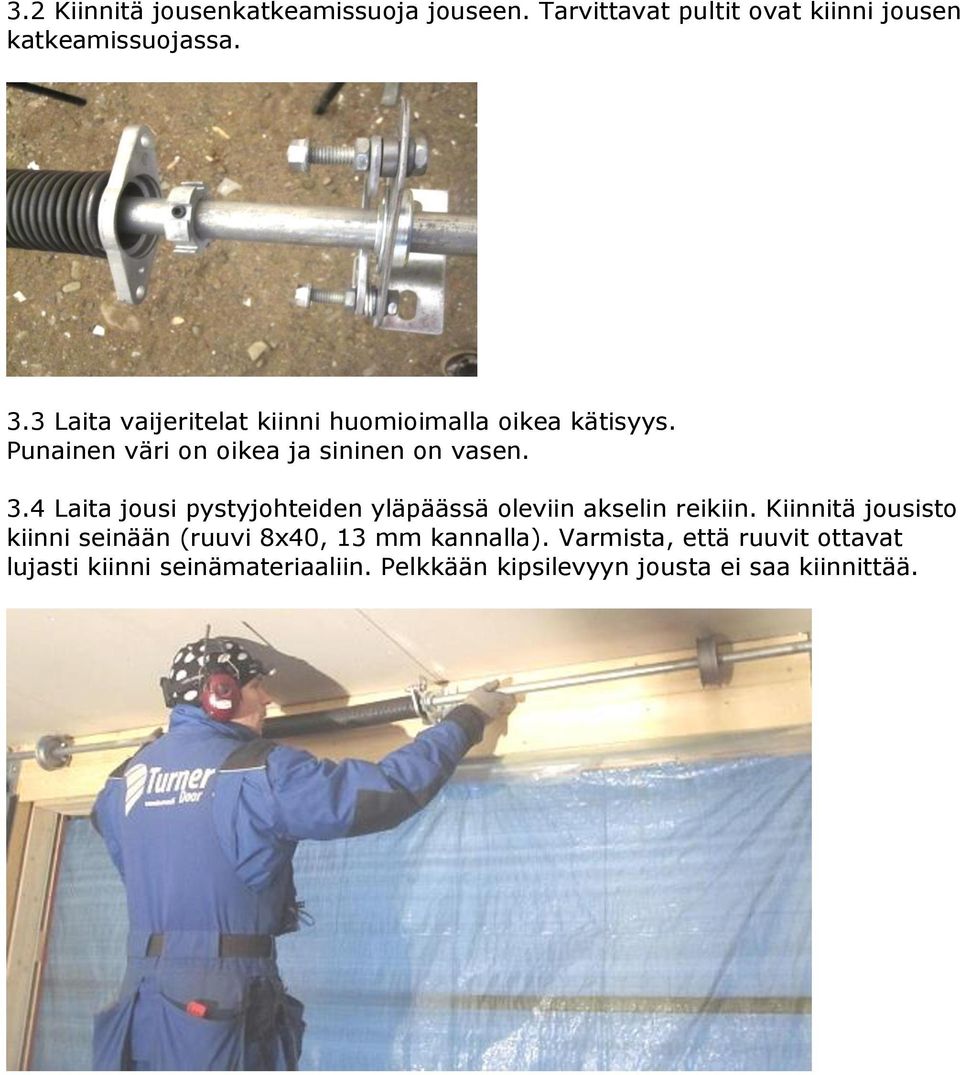

6 3.2 Kiinnitä jousenkatkeamissuoja jouseen. Tarvittavat pultit ovat kiinni jousen katkeamissuojassa. 3.3 Laita vaijeritelat kiinni huomioimalla oikea kätisyys. Punainen väri on oikea ja sininen on vasen. 3.4 Laita jousi pystyjohteiden yläpäässä oleviin akselin reikiin. Kiinnitä jousisto kiinni seinään (ruuvi 8x40, 13 mm kannalla). Varmista, että ruuvit ottavat lujasti kiinni seinämateriaaliin. Pelkkään kipsilevyyn jousta ei saa kiinnittää.

7 4. Vaakajohteiden kiinnitys (liitosruuvi 6x15, 10 mm kannalla) Vaakajohteen päästä olisi hyvä toisen henkilön kannatella, jotta ruuvit saa helpommin laitettua. Kun olet saanut liitosruuvit paikoilleen, niin voit laskea kiinnitetyn vaakajohteen varovasti pulttien varaan. 4.1 Tämän jälkeen kiinnitä vaakajohteet reikäkulmaraudalla. Reikäkulmatuen rakentamiseen käytetään ruuveja 8*20, 14 mm kannalla. Kuvassa esimerkki reikäkulmatuen toteutuksesta. 5. Lamellien asennus 5.1 Laita alatiiviste alimmaisen lamellin alaprofiiliin. Voit pihdeillä hieman aukaista profiiliuran päätä, jotta tiiviste menisi paremmin uraan. Tiiviste menee paremmin, jos profiilin liuku-uraan suihkauttaa esim. siliconsprayta. 5.2 Kiinnitä sivusaranat lamelleihin (voit samalla repiä suojamuovit) Tässä työvaiheessa lamellit voivat olla esim. kahden telineen päällä.

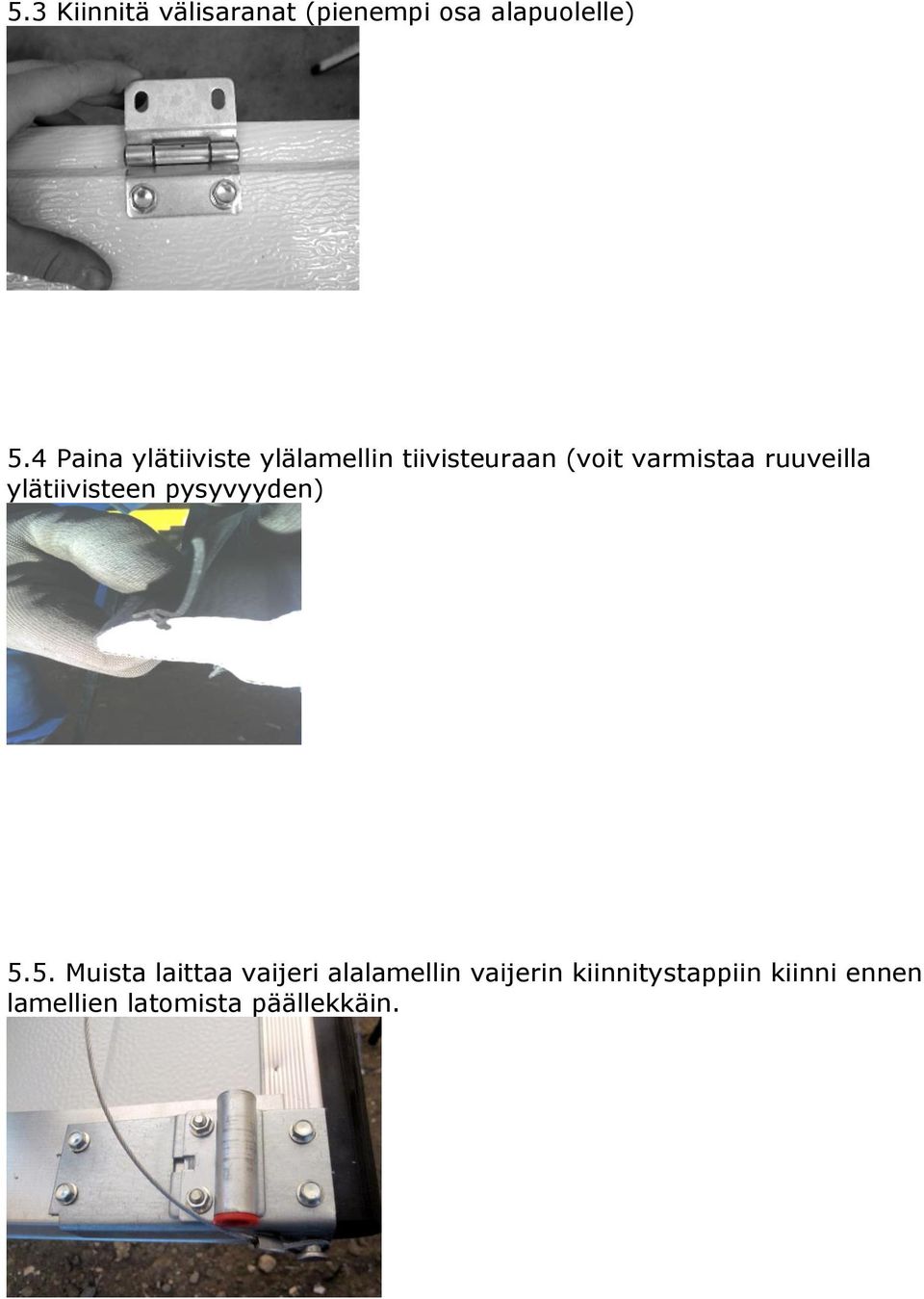

8 5.3 Kiinnitä välisaranat (pienempi osa alapuolelle) 5.4 Paina ylätiiviste ylälamellin tiivisteuraan (voit varmistaa ruuveilla ylätiivisteen pysyvyyden) 5.5. Muista laittaa vaijeri alalamellin vaijerin kiinnitystappiin kiinni ennen lamellien latomista päällekkäin.

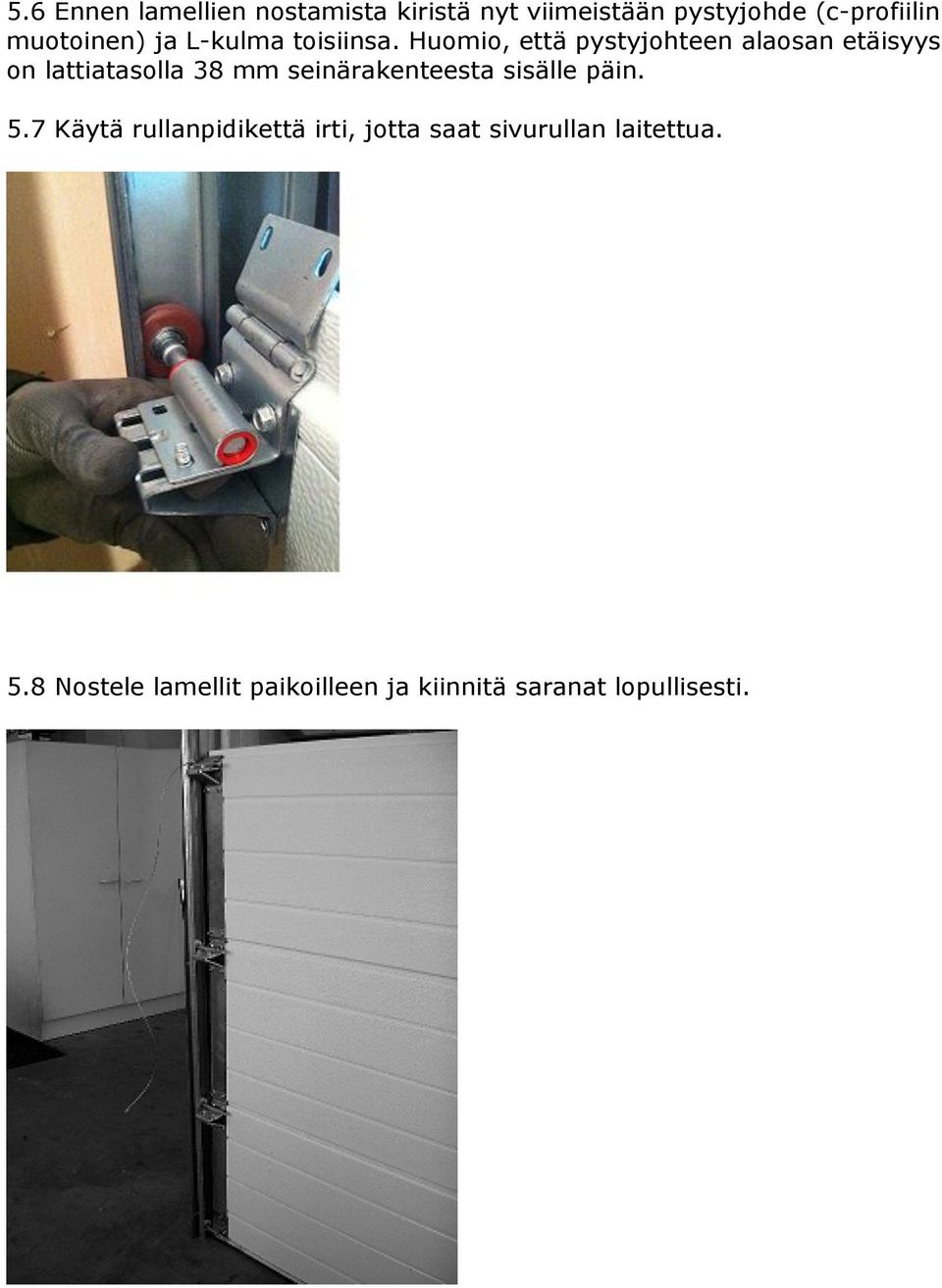

9 5.6 Ennen lamellien nostamista kiristä nyt viimeistään pystyjohde (c-profiilin muotoinen) ja L-kulma toisiinsa. Huomio, että pystyjohteen alaosan etäisyys on lattiatasolla 38 mm seinärakenteesta sisälle päin. 5.7 Käytä rullanpidikettä irti, jotta saat sivurullan laitettua. 5.8 Nostele lamellit paikoilleen ja kiinnitä saranat lopullisesti.

10 5.9 Kiinnitä myös ylärullanpidikkeet. Jos oveen tulee moottori, niin ylärullanpidike asennetaan vasemman kuvan mukaisesti ja käsikäyttöistä ovea asentaessa toimitaan oikean kuvan mukaisesti. Ovea nostaessa kolme alinta lamellia kulkee alempaa vaakajohdetta pitkin ja ylin ylempää vaakajohdetta pitkin. 6. Vaijerien kiinnitys ja jousivoiman laittaminen Laita vaijeri vaijeritelalle. Pyöritä vaijeritelaa niin, että vaijeri menee tiukalle (n. 2 kierrosta). Laita vaijeritela ihan reunaan asti kiinni. Tämän jälkeen kiristä ruuvit vaijeritelasta ja laita akselisto lukkopihdeillä lukitukseen. Lopuksi kiristä jouset metallitangoilla. Jousta kiristetään 7 kierrosta. Ole erityisen huolellinen tässä työvaiheessa, sillä jousessa on paljon voimaa.

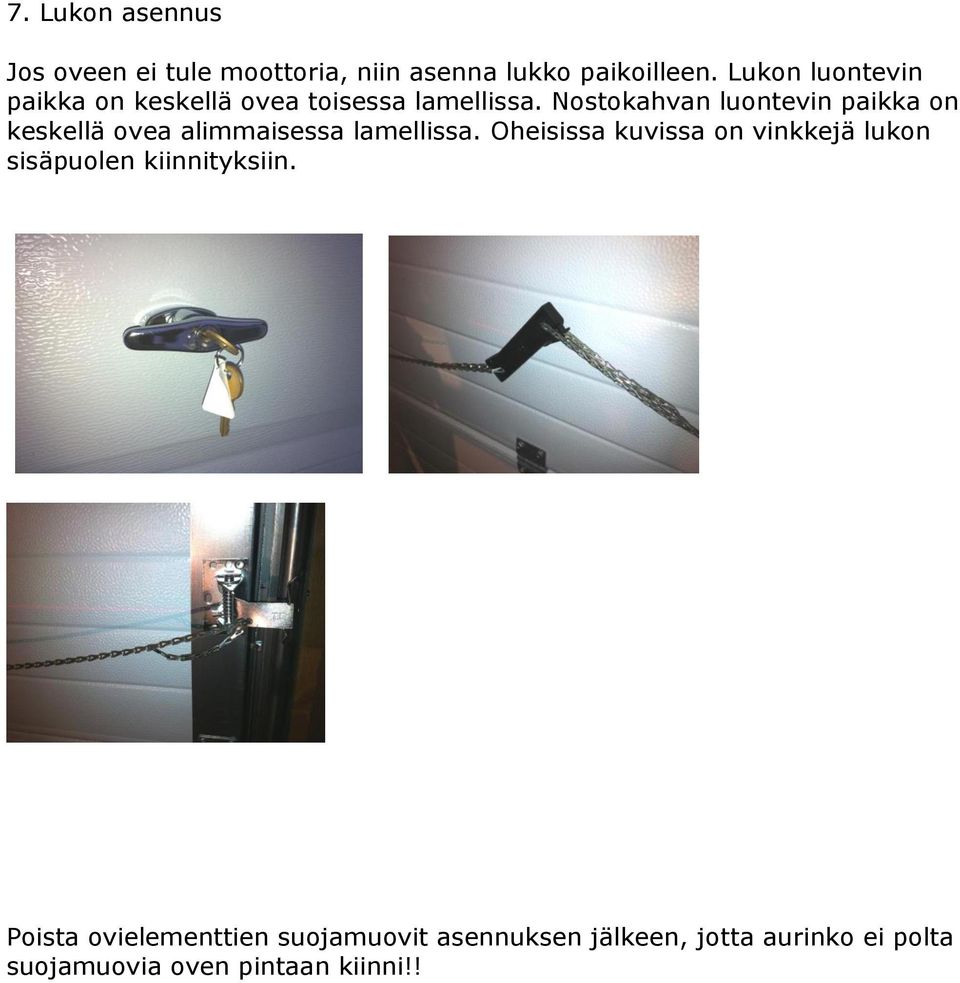

11 7. Lukon asennus Jos oveen ei tule moottoria, niin asenna lukko paikoilleen. Lukon luontevin paikka on keskellä ovea toisessa lamellissa. Nostokahvan luontevin paikka on keskellä ovea alimmaisessa lamellissa. Oheisissa kuvissa on vinkkejä lukon sisäpuolen kiinnityksiin. Poista ovielementtien suojamuovit asennuksen jälkeen, jotta aurinko ei polta suojamuovia oven pintaan kiinni!!

12 Ostopaikasta riippumatta tarjoamme kaikille toimittamillemme oville ammattitaitoisen asennuspalvelun. Asennuspalvelu on kiinteähintainen, eikä matkoista veloiteta erikseen. Kiinteähintainen asennus ei koske Ahvenanmaata eikä Kolari-Sodankylä-Salla linjan pohjoispuolista aluetta. Voit tilata asennuspalvelun numerosta tai sähköpostilla

13 LIITE 1 OVIAUKON MITOITUS TURNER 200

14 LIITE 2 LUKON ASENNUSKUVA
