1 Rakenna oma puukuivuri

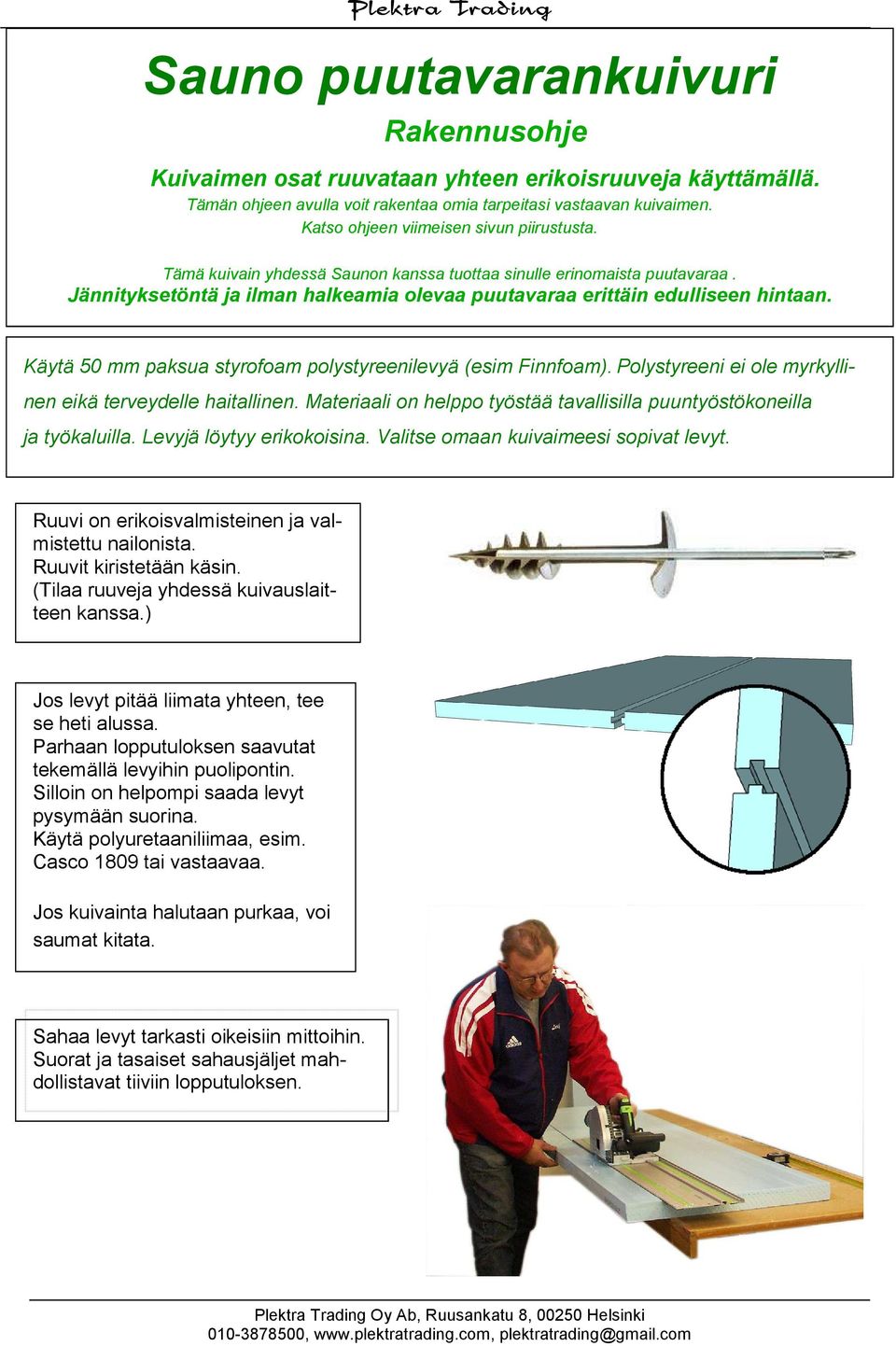

2 Sauno puutavarankuivuri Rakennusohje Kuivaimen osat ruuvataan yhteen erikoisruuveja käyttämällä. Tämän ohjeen avulla voit rakentaa omia tarpeitasi vastaavan kuivaimen. Katso ohjeen viimeisen sivun piirustusta. Tämä kuivain yhdessä Saunon kanssa tuottaa sinulle erinomaista puutavaraa. Jännityksetöntä ja ilman halkeamia olevaa puutavaraa erittäin edulliseen hintaan. Käytä 50 mm paksua styrofoam polystyreenilevyä (esim Finnfoam). Polystyreeni ei ole myrkyllinen eikä terveydelle haitallinen. Materiaali on helppo työstää tavallisilla puuntyöstökoneilla ja työkaluilla. Levyjä löytyy erikokoisina. Valitse omaan kuivaimeesi sopivat levyt. Ruuvi on erikoisvalmisteinen ja valmistettu nailonista. Ruuvit kiristetään käsin. (Tilaa ruuveja yhdessä kuivauslaitteen kanssa.) Jos levyt pitää liimata yhteen, tee se heti alussa. Parhaan lopputuloksen saavutat tekemällä levyihin puolipontin. Silloin on helpompi saada levyt pysymään suorina. Käytä polyuretaaniliimaa, esim. Casco 1809 tai vastaavaa. Jos kuivainta halutaan purkaa, voi saumat kitata. Sahaa levyt tarkasti oikeisiin mittoihin. Suorat ja tasaiset sahausjäljet mahdollistavat tiiviin lopputuloksen.

3 Jyrsi kuvan mukaiset huullokset Yläkappaleen etureunaan jyrsitään huullos Alempaan etulevyyn huullos sisäpuolelle Sivujen sisäpuolelle huullos Etulevyyn huullos joka reunaan, alas ulkopuolelle ja muihin reunoihin sisäpuolelle. Viimeistele reunat Tee reikä kuivauslaitetta ja tuuletusta varten Reikä tehdään 5 10 mm suuremmaksi kuin mitä kuivauslaite on. Pidä huolta siitä että kuivauslaitteen alin osa tulee vähintään 40 mm pohjasta ylöspäin. Toinen tuuletusreikä tulee suoraan kuivauslaitteen yläpuolelle, toinen vastakkaisen seinän yläreunaan.

4 Tyhjennysletkut Käytä vesiletkua kun rakennat tyhjennysjärjestelmän. Poraa kaksi, letkua vähän pienempää, reikää piirustuksen mukaan. Alemman reiän pitää olla pohjan tasalla ja ylemmän noin mm pohjan yläpuolella. Taittamalla alempaa tyhjennysletkua ylöspäin voidaan estää vettä valumasta kuivurista höyrytysvaiheessa. Jos kuivuri on kallellaan, on vaara, että vesi valuu ulos. Tällöin voidaan reiät tukkia esim. korkilla. Merkkaa ruuvien paikat ja poraa tai jyrsi reiät Ruuvaa ensin etu ja takalevyt pohjaan ja kiinnitä sen jälkeen päädyt

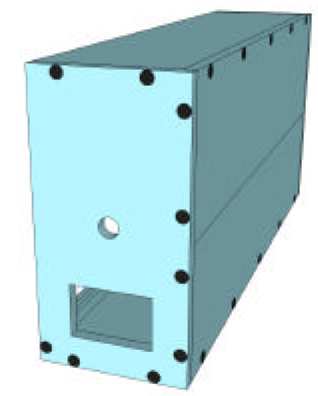

5 Kiinnitä takaseinän yläosa ja sen jälkeen katto Sahaa kädensijat ja kiinnitä ne oveen (etulevy)

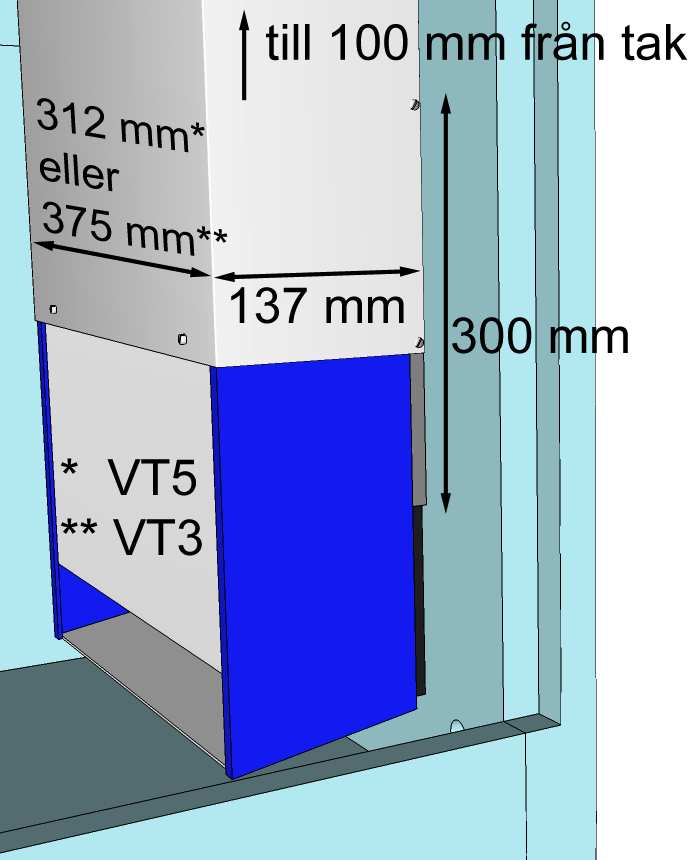

6 Asenna kuivauslaite. Aseta välipalikat niin että painojakauma on sellainen että pohjalevy kestää. Ulottuu 100 mm päähän katosta Tee imukanava esim. alumiinista. Kahden profiilin ja kahden stopruuvin avulla kanava pysyy paikallaan. < Tukipalikoitten väli = imukanavan leveys > Tukipalikoitten korkeus Jos kuivuri on yli 3 metriä, pitää pohjaan tehdä kanava, jonka pituus on noin 1/3 kuivurin kokonaispituudesta

7 Tiivistys Kun kuivuri lämpenee ja laajenee, on ovella/etulevyllä taipumus taipua sisäänpäin. Oven yläkulmat taipuvat silloin ulospäin. Asenna tukirautoja kuvien mukaisesti estääksesi tämä. Asentamalla silikonitiivisteitä saat kuivurin tiiviiksi. Tiivisteet voi helposti kiinnittää nauloilla, kts. kuvat. Estä kondenssiveden valuminen kuivauslaitteeseen leikkaamalla viisto viilto levyyn ja asenna siihen ohut pelti.

8 Tukipalikoitten korkeuden on oltava yli 100 mm. Paistimittarilla voit helposti tarkistaa kuivurissa olevan lämpötilan. Puutavara ladotaan tukipalikoitten varaan niin että kuivauslaite pystyy puhaltamaan ilmaa sen alta. Tee ne alumiiniprofiilista tai tiilestä pareittain pitkin kuivurin koko pituutta ja aseta niiden päälle poikkittaisrimat. Varmista että pohjan alla samassa kohdassa kuin tukipalikat löytyy tukea, ettei pohjalevy hajoa. Levyt kestävät noin 250 kg/dm²

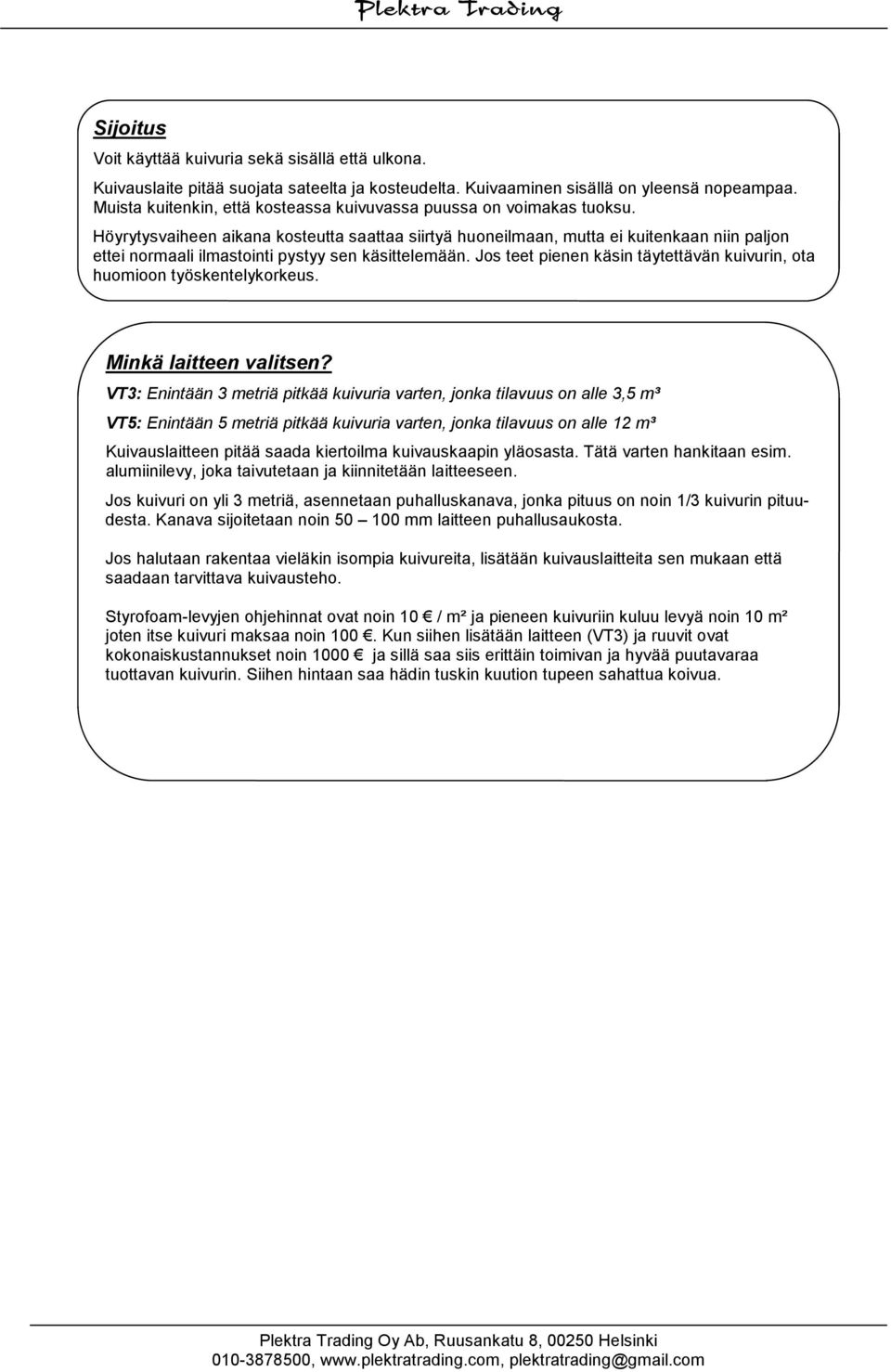

9 Sijoitus Voit käyttää kuivuria sekä sisällä että ulkona. Kuivauslaite pitää suojata sateelta ja kosteudelta. Kuivaaminen sisällä on yleensä nopeampaa. Muista kuitenkin, että kosteassa kuivuvassa puussa on voimakas tuoksu. Höyrytysvaiheen aikana kosteutta saattaa siirtyä huoneilmaan, mutta ei kuitenkaan niin paljon ettei normaali ilmastointi pystyy sen käsittelemään. Jos teet pienen käsin täytettävän kuivurin, ota huomioon työskentelykorkeus. Minkä laitteen valitsen? VT3: Enintään 3 metriä pitkää kuivuria varten, jonka tilavuus on alle 3,5 m³ VT5: Enintään 5 metriä pitkää kuivuria varten, jonka tilavuus on alle 12 m³ Kuivauslaitteen pitää saada kiertoilma kuivauskaapin yläosasta. Tätä varten hankitaan esim. alumiinilevy, joka taivutetaan ja kiinnitetään laitteeseen. Jos kuivuri on yli 3 metriä, asennetaan puhalluskanava, jonka pituus on noin 1/3 kuivurin pituudesta. Kanava sijoitetaan noin mm laitteen puhallusaukosta. Jos halutaan rakentaa vieläkin isompia kuivureita, lisätään kuivauslaitteita sen mukaan että saadaan tarvittava kuivausteho. Styrofoam-levyjen ohjehinnat ovat noin 10 / m² ja pieneen kuivuriin kuluu levyä noin 10 m² joten itse kuivuri maksaa noin 100. Kun siihen lisätään laitteen (VT3) ja ruuvit ovat kokonaiskustannukset noin 1000 ja sillä saa siis erittäin toimivan ja hyvää puutavaraa tuottavan kuivurin. Siihen hintaan saa hädin tuskin kuution tupeen sahattua koivua.

10 Pääty Plektra Trading Yläkappale Korkeus Alempi etulevy Pohja Pituus Leveys Takalevy Huullokset 25 x 25 mm Etylevy / ovi P = 2450 mm L =600 mm K = 1150 mm Osa Pituus Leveys Pohja Ylälevy / katto Päädyt Takalevy Etulevy / ovi Alempi etulevy P 100 mm = 2350 mm P 100 mm =2350 mm K = 1150 mm P 100 mm = 2350 mm P 50 mm = 2400 mm P 100 mm = 2350 mm L 100 mm = 500 mm L 50 mm = 550 mm L = 600 mm K = 1150 mm K 125 mm = 1025 mm 125 mm

11 Jos haluat tehdä kuivurin omien mittojen mukaan voit käyttää hyväksesi alla olevan kaavion. Täytä toivottu pituus (P), leveys (L) ja korkeus (K) niin saat helposti laskettua levyjen koon. Tässä oletetaan että levyn paksuus on 50 mm P =...mm L =... mm K =... mm Osa Pituus Leveys Pohja P 100 mm =...mm L 100 mm...mm Ylälevy / katto P 100 mm =...mm L 50 mm...mm Päädyt K =...mm L =...mm Takalevy P 100 mm =...mm K =...mm Etulevy / ovi P 50 mm =...mm K 125 mm...mm Alempi etulevy P 100 mm =...mm 125 mm P =...mm L =... mm K =... mm Osa Pituus Leveys Pohja P 100 mm =...mm L 100 mm...mm Ylälevy / katto P 100 mm =...mm L 50 mm...mm Päädyt K =...mm L =...mm Takalevy P 100 mm =...mm K =...mm Etulevy / ovi P 50 mm =...mm K 125 mm...mm Alempi etulevy P 100 mm =...mm 125 mm
