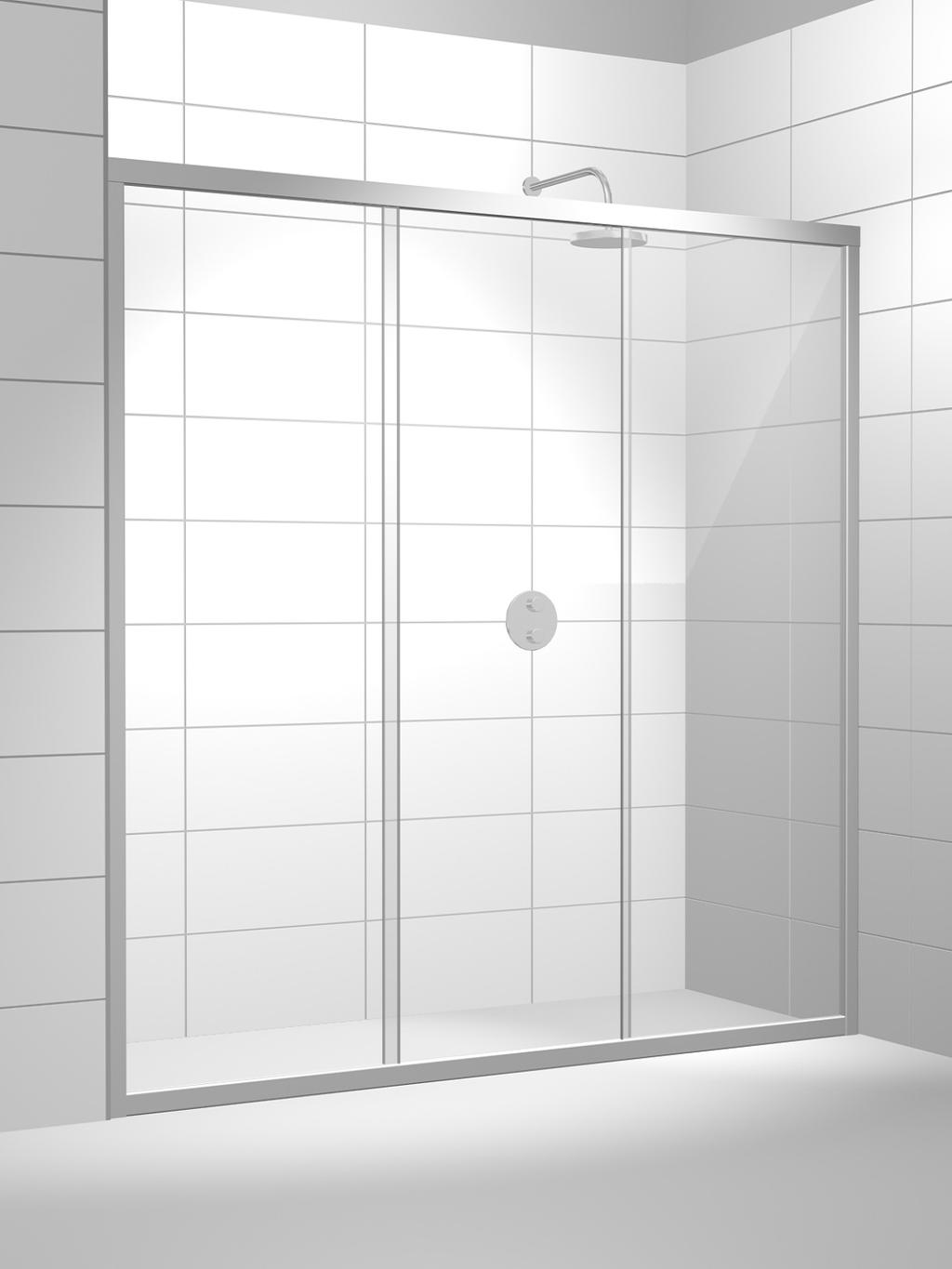

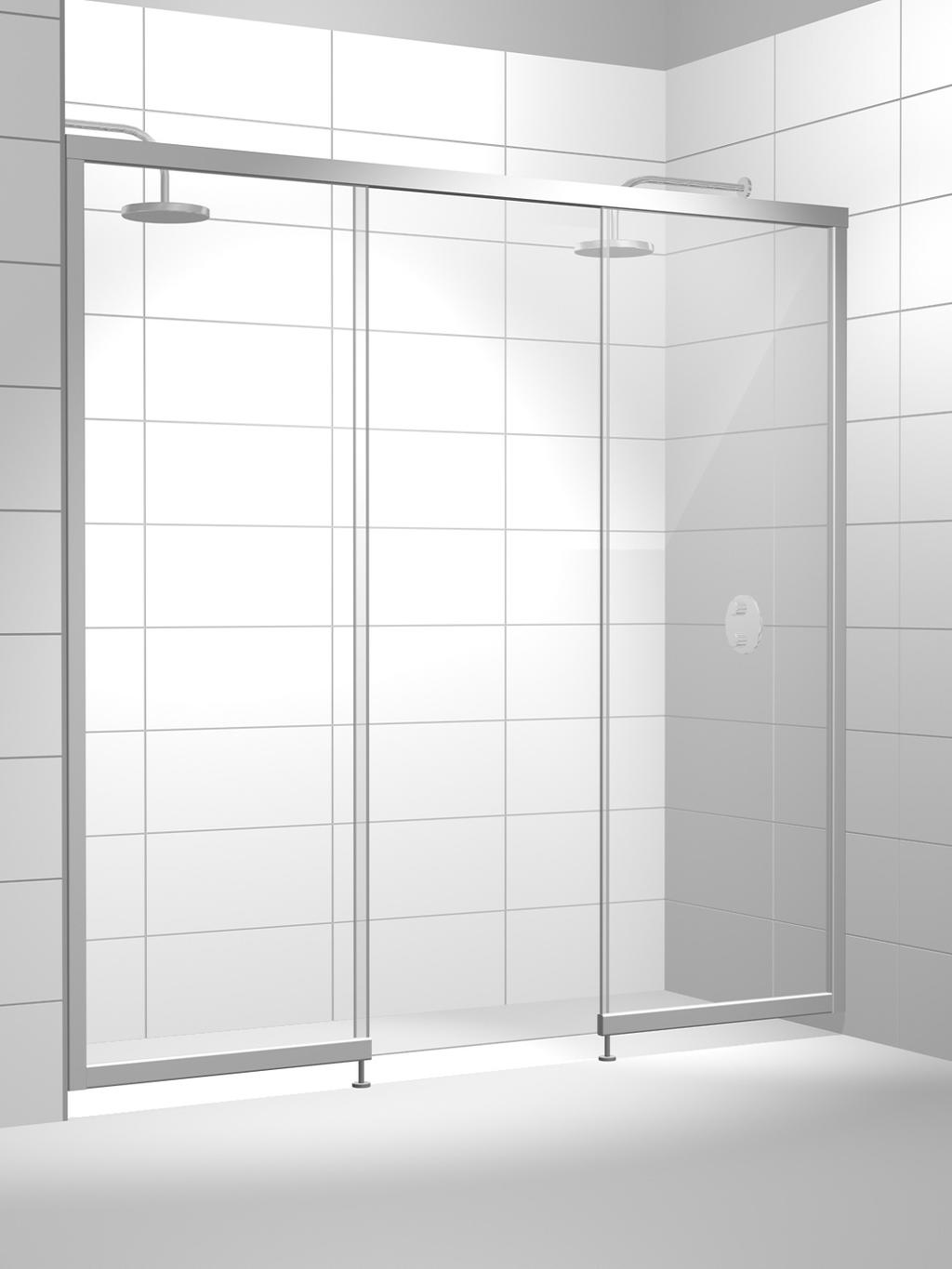

1 ASENNUSOHJE AALTO 3 Tilanjakaja: kaksi seinää ja liukuva ovi VIHTAN OY

2 SISÄLLYS TYÖKALUT OSAT (kynnyksellinen) OSAT (kynnyksetön) KEHYKSEN KASAAMINEN (kynnyksellinen) KEHYKSEN KASAAMINEN (kynnyksetön) RULLAPYÖRÄSTÖJEN ASENNUS (kynnyksellinen) RULLAPYÖRÄSTÖJEN ASENNUS (kynnyksetön) KEHYKSEN KIINNITYS SEINÄÄN LASIEN ASENNUS LUKITUSHELOJEN ASENNUS LIUKUVAN LASIN ASENNUS (kynnyksellinen malli ) LIUKUVAN LASIN ASENNUS (kynnyksetön malli ) OVISTOPPARIN ASENNUS PROFIILIEN SILIKONIKITTAUS HOITO-OHJEET KIERRÄTYS AALTO 3 - kynnyksetön malli 1

3 TYÖKALUT KÄYTÄ AINA SUOJALASEJA, SUOJAKINTAITA JA PITKÄHIHAISTA PAITAA ASENNUKSEN YHTEYDESSÄ. SÄRKYVÄ LASI SAATTAA AIHEUTTAA VAKAVIA VAMMOJA ILMAN ASIANMUKAISTA SUOJAUTUMISTA. OSAT (kynnyksellinen malli) seinätulppa säädettävä pyörästö jousitettu pyörästö 4,2 x 38 3,5 x 30 x 8 4,2 9 2 poranterä 2 mm lasioven tiiviste x1 alatiiviste 2

4 OSAT (kynnyksetön malli) seinätulppa säädettävä pyörästö jousitettu pyörästö 4,2 x 38 3,5 x 30 x 8 4,2 9 2 poranterä 2 mm lasioven tiiviste x1 alatiiviste RST-jalka x1 3

5 KEHYKSEN KASAAMINEN (kynneksellinen malli) 1) Kasaa kehys 3,5 x 30 mm ruuveilla. Vaakaprofiilien kourut tulevat sisäpuolelle. 2) Kiinnitä F-profiilit kehykseen. 1 x 4 2 Asenna alatiiviste alaprofiilissa olevaan uraan. 4

6 KEHYKSEN KASAAMINEN (kynneksetön malli) 1) Kasaa kehys 3,5 x 30 mm ruuveilla. Vaakaprofiilien kourut tulevat sisäpuolelle. 2) Kiinnitä F-profiilit kehykseen. 3) Asenna RST-jalka ja alatiiviste alaprofiliiin 1 x Asenna alatiiviste alaprofiilissa olevaan uraan. 5

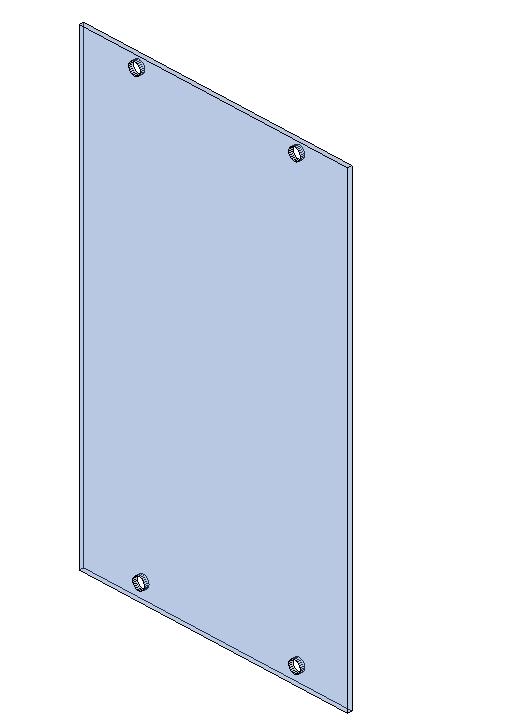

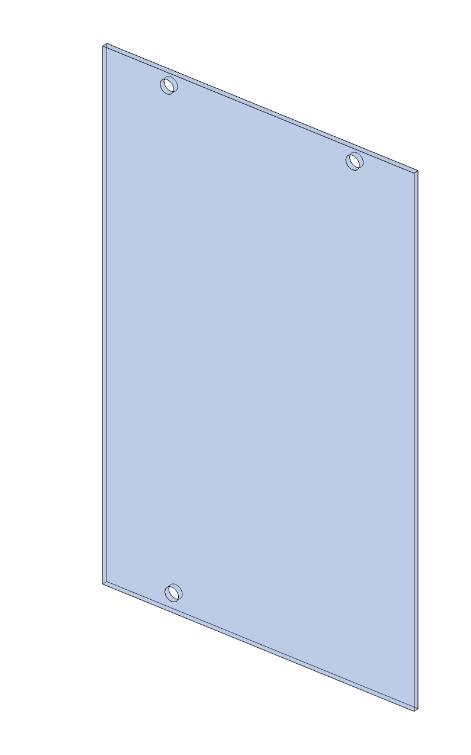

7 RULLAPYÖRÄSTÖJEN ASENNUS (kynneksellinen malli) Asenna liukuvaan lasiin rullapyörästöt. - säädettävät pyörästöt ylös - jousitetut pyörästö alas RULLAPYÖRÄSTÖJEN ASENNUS (kynnyksetön malli) Asenna liukuvaan lasiin rullapyörästöt. - säädettävät pyörästö ylös - jousitettu pyörästö alas 6

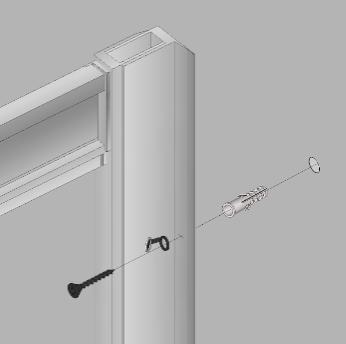

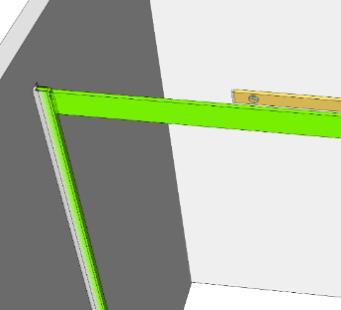

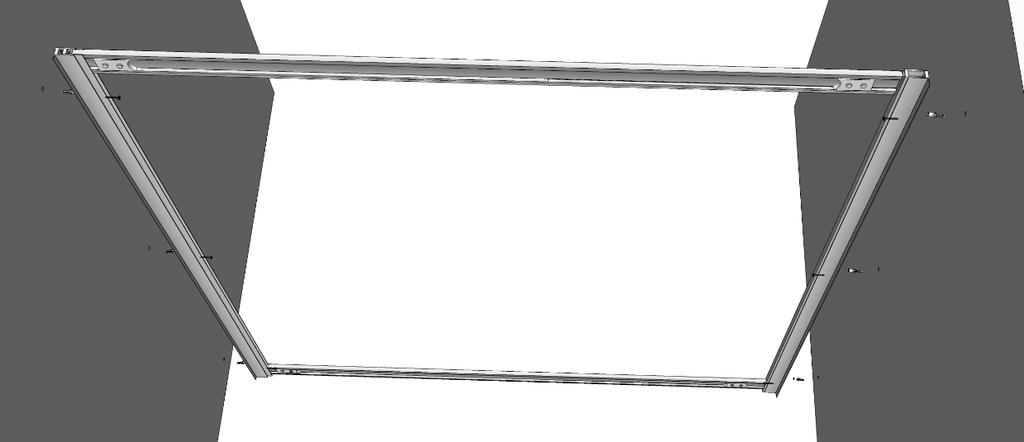

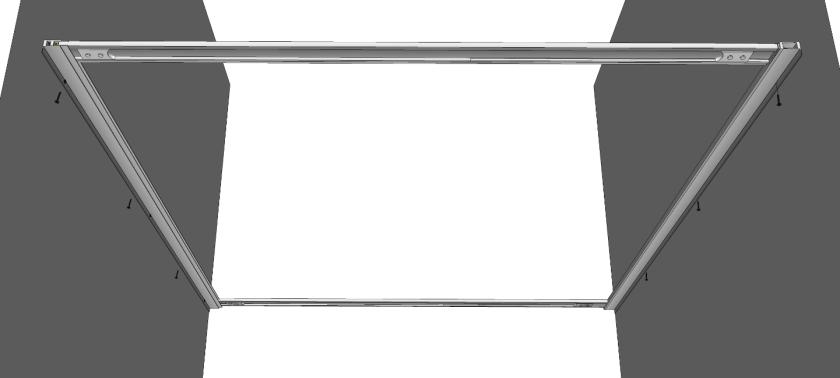

8 KEHYKSEN KIINNITYS SEINÄÄN Nosta kehys pystyyn ja asenna F-profiilien laipoista seinään ropuilla ja 4,2 x 38mm ruuveilla. Asenna ruuveihin peitetulpat DIA 6mm 4 5 Varmista kehyksen pysty- ja vaakasuoruus ja korkeus lattiasta. Keskitä kehys suoraan F-profiilien väliin. Kiinnitä kehys F-profiileihin 4,2*19 porakärkiruuveilla Asenna kiinnityksien yhteydessä ruuvien peitetulpat

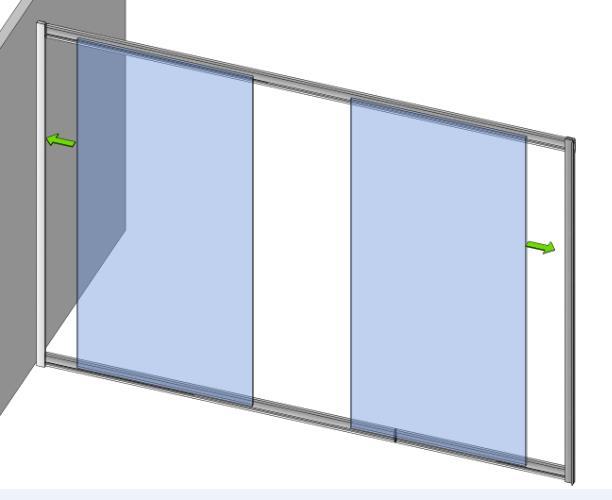

9 LASIEN ASENNUS 1) Laita silikonia seinäprofiilin lasiuriin ja nosta kiinteä lasi paikalleen. 2) Paina lasi lasiuraan. 1 2 LUKITUSHELOJEN ASENNUS Asenna kiinteän lasin lukitushelat lasin ylä- ja alalaitaan, poraa ruuveille 2 mm esireiät ennen asentamista. 1 DIA 2 mm 2 x 4 Vedä alatiiviste lattiaa vasten x 4 8

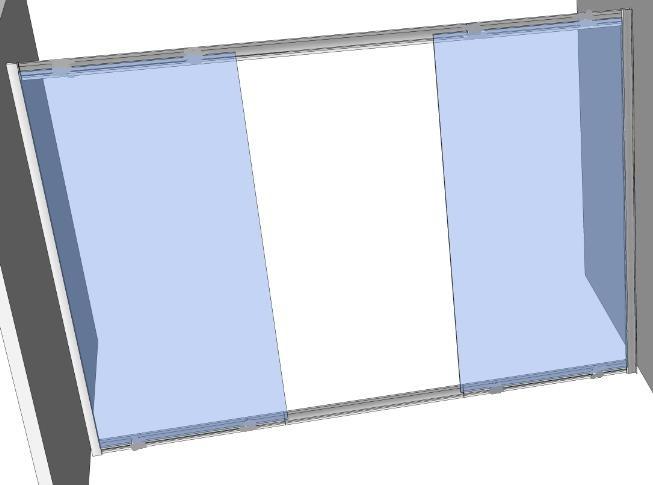

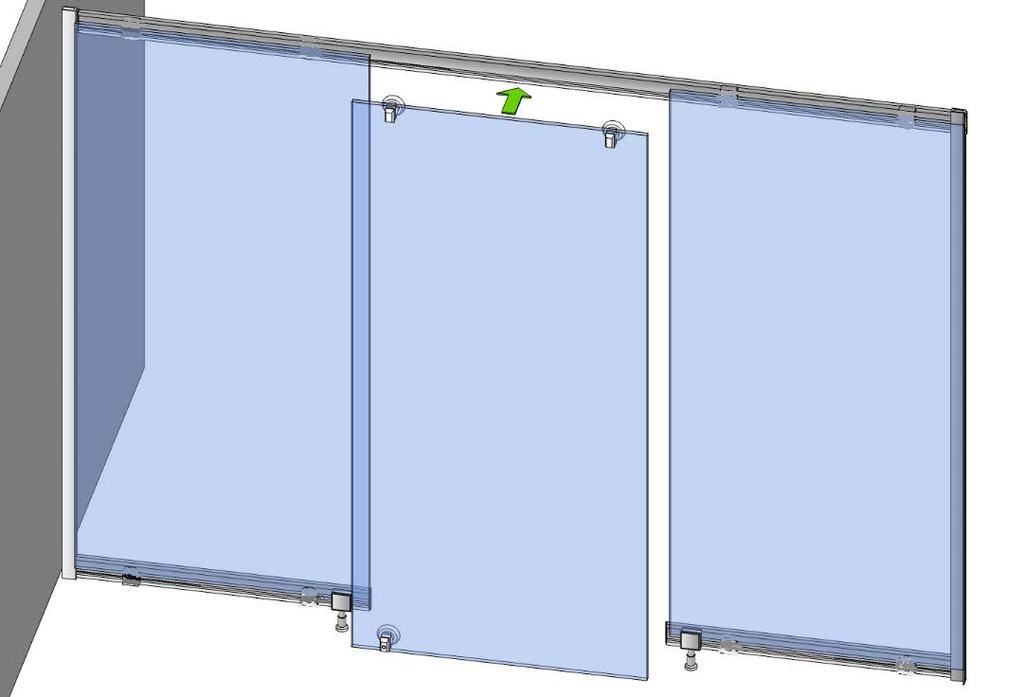

10 LIUKUVAN LASIN ASENNUS (kynnyksellinen malli) Asenna tiiviste paikalleen. Liukuvan lasin säädettävä rullapyörästö tulee ylös ja jousellinen rullapyörästö alas. Ripusta lasi ylhäältä ja paina molempien pyörästöjen jouset pohjaan ja ohjaa rullapyörästöt alumiinikiskon uraan. 1 2 LIUKUVAN LASIN ASENNUS (kynnyksetön malli) Asenna tiiviste paikalleen. Liukuvan lasin säädettävä rullapyörästö tulee ylös ja jousellinen rullapyörästö alas. Ripusta lasi ylhäältä ja paina molempien pyörästöjen jouset pohjaan ja ohjaa rullapyörästöt alumiinikiskon uraan

11 OVISTOPPARIN ASENNUS 1) Asenna ovistoppari siten, että ovi kohdistuu aukon kohdalle. Poraa ruuveille 2mm esireiät. PROFIILIEN SILIKONIKITTAUS Tee silikonikittaus molemmin puolin profiilin ja seinän pystysaumaan. 10

12 HOITO-OHJEET Lika ja tahrat poistetaan lasista tavallisella saniteettitilojen puhdistusaineella tai astianpesuaineella runsaasti vettä käyttäen. Huuhtelun jälkeen lasi kuivataan huolellisesti lastalla, jotta vältytään kalkkitahroilta. Kalkkitahroja syntyy, kun kalkkipitoinen vesijohtovesi kuivuu lasiin jättäen valkoisia tahroja. Mahdolliset kalkkitahrat poistetaan miedolla lämpimällä talousetikkaliuoksella. Tahroja voi hangata liinalla ja antaa talousetikan vaikuttaa. Käsittely toistetaan tarvittaessa. Lopuksi lasi huuhdellaan runsaalla vedellä ja kuivataan pehmeällä liinalla. Huom. vältä etikkaliuoksen osumista seinäprofiiliin ja heloihin. Suihkuseinän muut osat voidaan puhdistaa tarkoitukseen sopivalla miedolla nestemäisellä pesuaineella ja pehmeällä liinalla. Hankaavia, hiovia aineita, happoja tai ammoniakkia sisältäviä puhdistuaineita ei saa käyttää suihkuseinän lasiin tai muihin osiin. KIERRÄTYS 1. Käytä suojalaseja ja -käsineitä. 2. Irrota ovet ja lasiseinät. 3. Irrota kaikki metalliosat laseista. 4. Irrota tiivisteet ovista. 5. Kokoa irtonaiset roskat erikseen ja kierrätä lasi, metalli, ruuvit ja muovi alla olevan ohjeen mukaisesti. - METALLI TOIMITETAAN METALLINKERÄYKSEEN - RUUVIT TOIMITETAAN METALLINKERÄYKSEEN - LASI TOIMITETAAN LASINKERÄYKSEEN - MUOVILISTAT TOIMITETAAN MUOVINKERÄYKSEEN - MUOVIOSAT TOIMITETAAN MUOVINKERÄYKSEEN 11
