TASKUKARMIN ASENNUSOHJE

Transkriptio

1 TASKUKARMIN ASENNUSOHJE Seinävahvuus 92 mm. Ovilehdille 625, 725, 825, 925X2040 HUOM. Seinään ei saa kiinnittää mitään taskukarmin kohtaan! 1) Tarkista toimitussisältö oheisen osaluettelon mukaan. Karmi asennetaan seinän levytysvaiheen yhteydessä. Ovi ja yläkarmin peitelistat (2kpl) asennetaan myöhemmin. (säilytä peitelistat muovissa asennukseen saakka) vers.1.6.sk

2 Taskukarmin osaluettelo 625, 725, 825, 925 levyisille oville osa nro Kpl Materiaali Mitta 1 1 liukukisko alumiini pituus oven leveyden mukaan 1264, 1464, 1664, levytasku teräs 20x40,5x vaakaranka oikea teräs pituus oven leveyden mukaan 588, 688, 788, vaakaranka vasen teräs pituus oven leveyden mukaan 588, 688, 788, alakiinnike teräs 6 1 alaohjuri muovi 7,5 7 1 toppari kumi 8 2 levytaskun pystypuu puu, valkoinen 9 1 pystykarmi puu, valkoinen 10 2 yläkarmi puu, valkoinen 11 2 yläkarmin peitelista puu, valkoinen 12 2 riipukkeet teräs 13 2 telipyörästöt 14 4 karmitulppa valkoinen muovi 20x30x x92x x30x930 20x30x pystyranka kertopuu 19x52x ruuvi vaakarankoihin 3,5x20 uppokant ruuvi toppariin 5x30 kupukant ruuvi levytaskun kokooonpano 3x20 uppokant ruuvi riipukkeiden kiinnitys 3,5x35 kupukant ruuvi alakiinnike+ohjuri 4x30 uppokant ( 52 ) levyruuvi, tylppäkärkinen 3,9X16 * 52kpl 925 ovelle 22 6 Flugelruuvi (siipiruuvi) 4,2x50

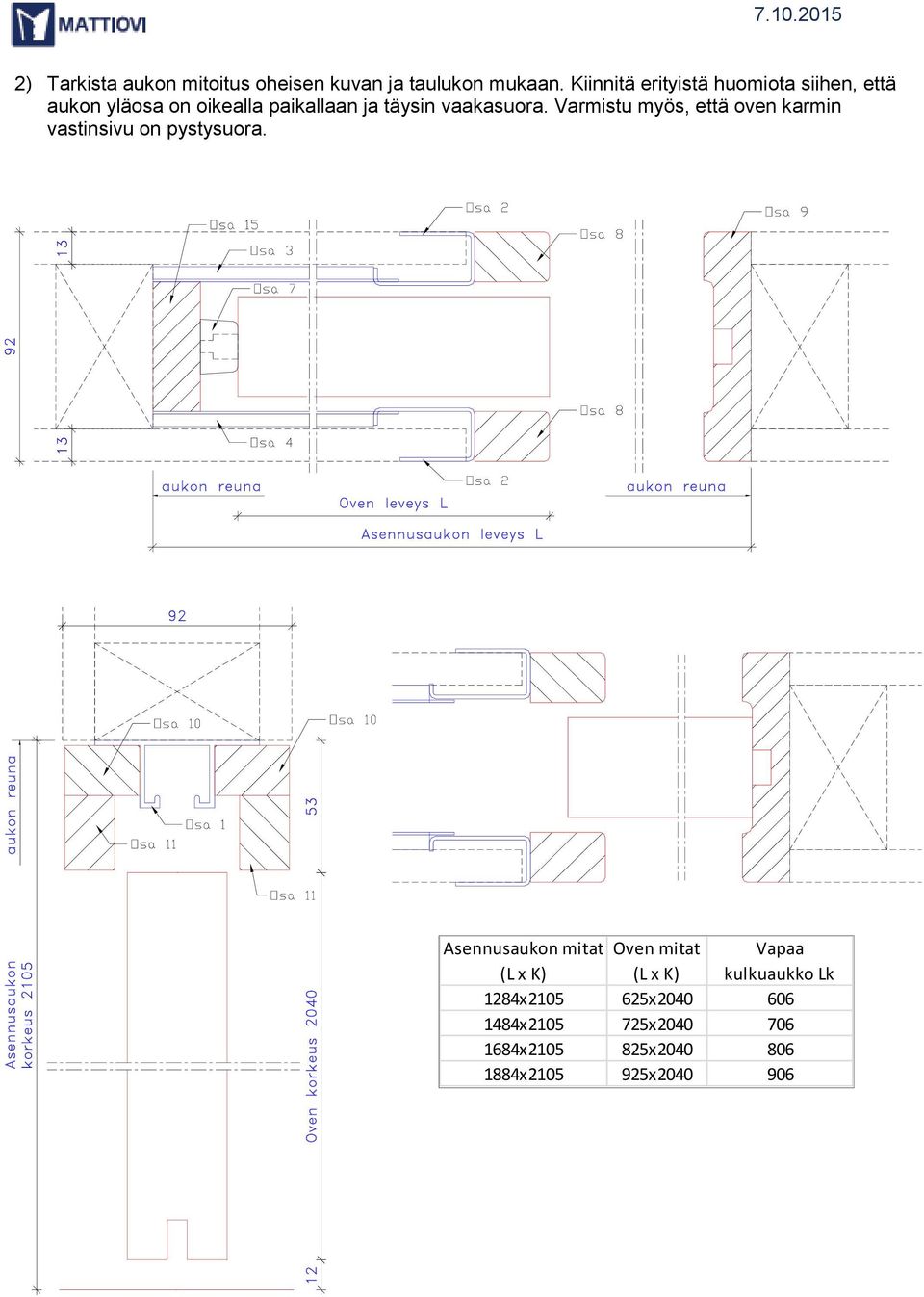

3 2) Tarkista aukon mitoitus oheisen kuvan ja taulukon mukaan. Kiinnitä erityistä huomiota siihen, että aukon yläosa on oikealla paikallaan ja täysin vaakasuora. Varmistu myös, että oven karmin vastinsivu on pystysuora. Asennusaukon mitat Oven mitat Vapaa (L x K) (L x K) kulkuaukko Lk 1284x x x x x x x x

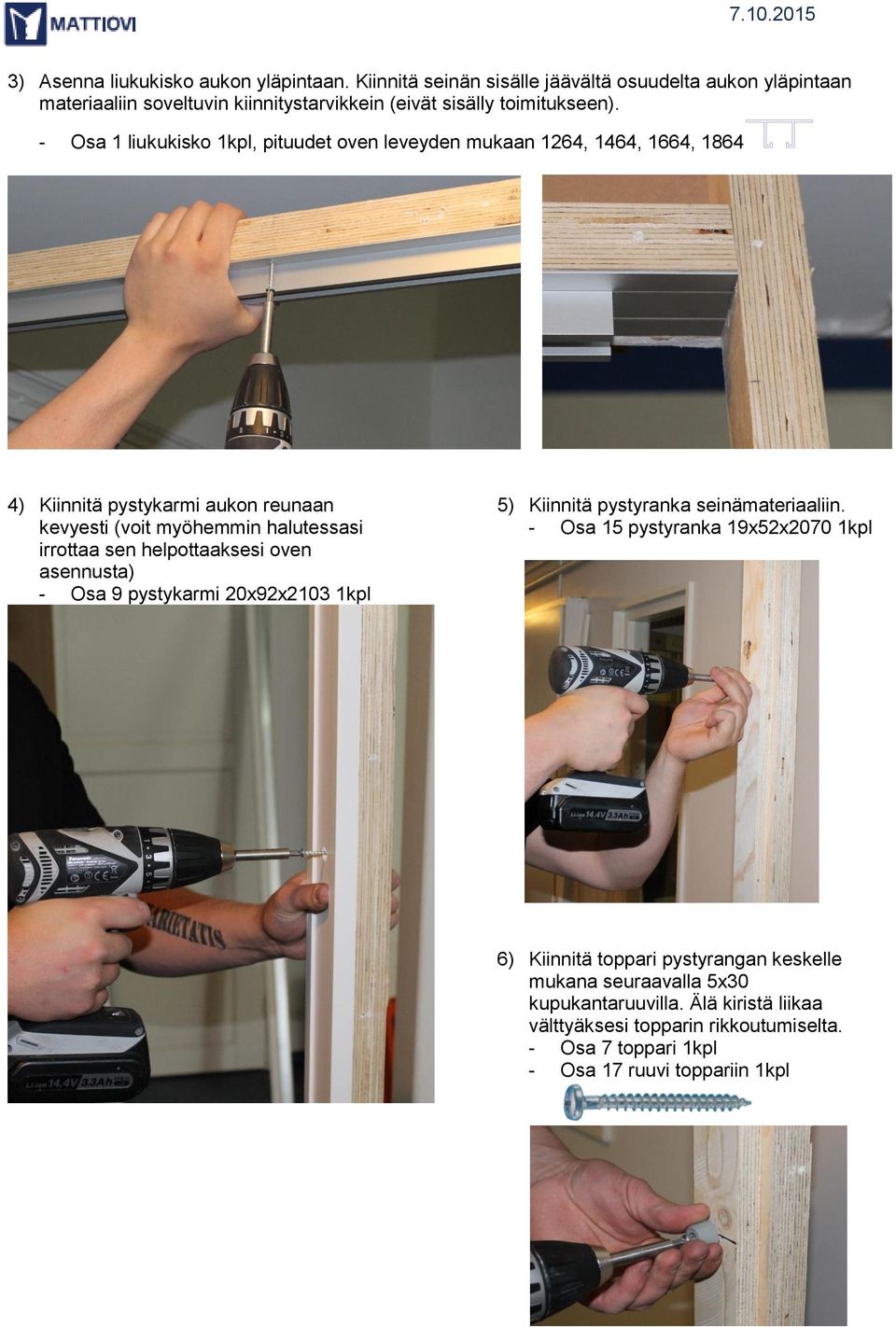

4 3) Asenna liukukisko aukon yläpintaan. Kiinnitä seinän sisälle jäävältä osuudelta aukon yläpintaan materiaaliin soveltuvin kiinnitystarvikkein (eivät sisälly toimitukseen). - Osa 1 liukukisko 1kpl, pituudet oven leveyden mukaan 1264, 1464, 1664, ) Kiinnitä pystykarmi aukon reunaan kevyesti (voit myöhemmin halutessasi irrottaa sen helpottaaksesi oven asennusta) - Osa 9 pystykarmi 20x92x2103 1kpl 5) Kiinnitä pystyranka seinämateriaaliin. - Osa 15 pystyranka 19x52x2070 1kpl 6) Kiinnitä toppari pystyrangan keskelle mukana seuraavalla 5x30 kupukantaruuvilla. Älä kiristä liikaa välttyäksesi topparin rikkoutumiselta. - Osa 7 toppari 1kpl - Osa 17 ruuvi toppariin 1kpl

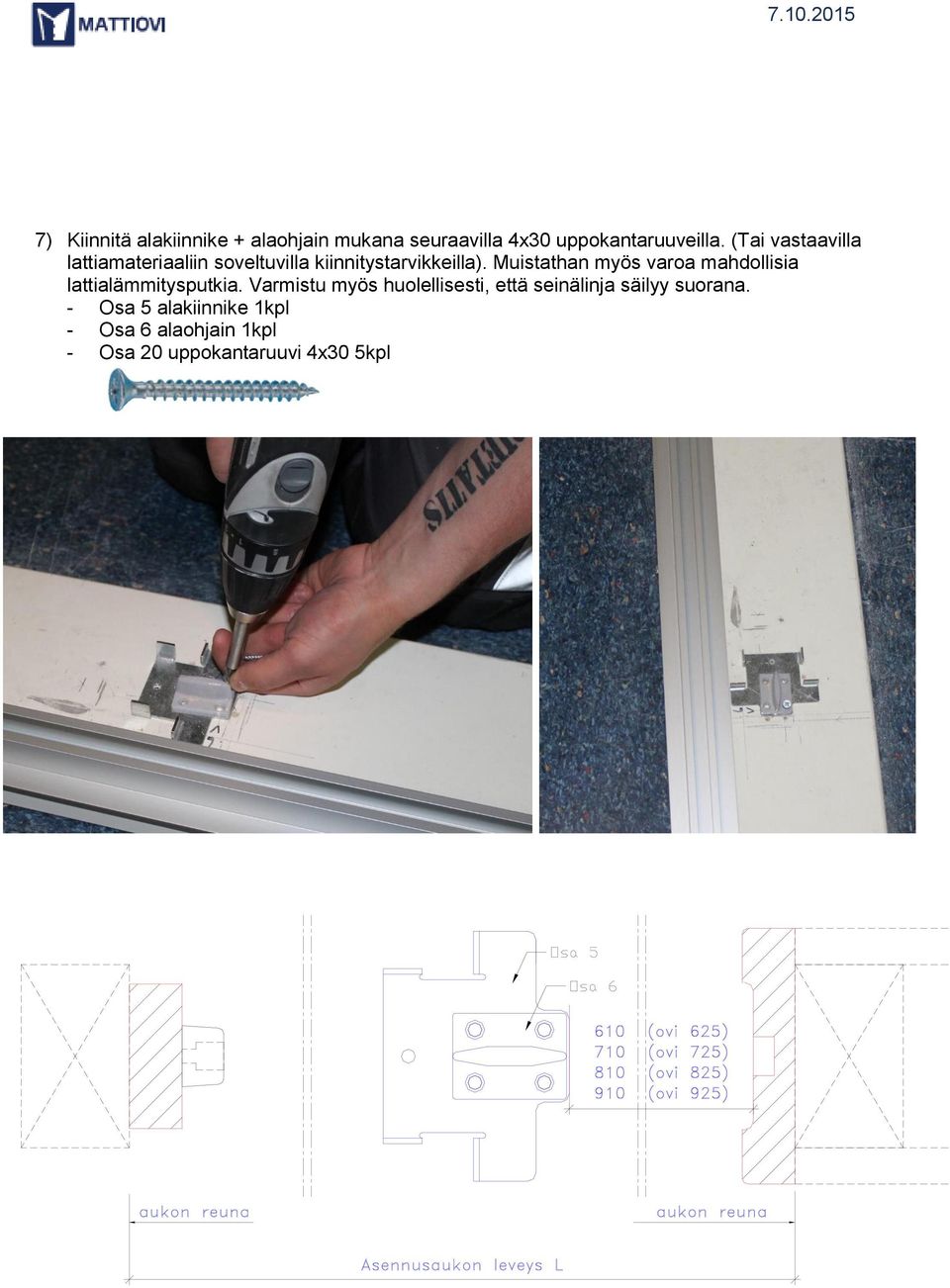

5 7) Kiinnitä alakiinnike + alaohjain mukana seuraavilla 4x30 uppokantaruuveilla. (Tai vastaavilla lattiamateriaaliin soveltuvilla kiinnitystarvikkeilla). Muistathan myös varoa mahdollisia lattialämmitysputkia. Varmistu myös huolellisesti, että seinälinja säilyy suorana. - Osa 5 alakiinnike 1kpl - Osa 6 alaohjain 1kpl - Osa 20 uppokantaruuvi 4x30 5kpl

6 8) Kiinnitä levytaskujen pystypuut levytaskuihin mukana seuraavilla 3x20 uppokantaruuveilla. - Osa 8 levytaskun pystypuu 20x30x2100 2kpl - Osa 2 levytasku 20x40,5x2098 2kpl - Osa 18 uppokantaruuvi 3x20 12kpl 9) Aseta toisen puolen vaakarangat kiinni levytaskuun. Huomioi vaakarankojen kätisyys! - Osa 3 vaakaranka oikea 4kpl - Osa 4 vaakaranka vasen 4kpl

7 10) Nosta levytasku vaakarankoineen paikoilleen. Huomioi kätisyys. Tarkista, että levytasku asettuu paikoilleen kiinnikkeen kynsiin. 11) Kiinnitä yksi vaakaranka yhdellä ruuvilla (3,5x20 uppokantainen) kertopuiseen pystyrankaan. Tarkista / säädä pystysuoruus esim. laserilla. Toista tämä toiselle puolen seinää. Tarkista kaikki aukon mitat! - Osat 3 ja 4 vaakaranka - Osa 16 uppokantaruuvi vaakarankoihin 16kpl

8 12) Kiinnitä kaikki vaakarangat kahdella 3,5x20 uppokantaruuvilla/ranka. Tarkista vielä aukon mitat! 13) Sahaa yläkarmipuut oikeaan mittaan ja kiinnitä mukana seuraavilla 4,2x50 flugel ruuveilla. - Osa 10 yläkarmi 20x30x930 2kpl - Osa 22 Flugelruuvi 4,2x50 6kpl 14) Asenna kipsilevyt (EK) paikoilleen ja kiinnitä ne mukana seuraavilla 3,9x16 levyruuveilla. Huom! poraa 3 mm esireiät! Huomioi että levy täytyy jatkua yhtenäisenä taskukarmista ylöspäin! - Osa 21 levyruuvi, tylppäkärkinen 3,9x16 40kpl (ovi 925 leveä 52kpl)

9 15) Asenna riipukkeet oven keskilinjaan mukana seuraavilla 3,5x35mm kupukantaisilla ruuveilla. - Osa 12 riipuke 2kpl - Osa 19 kupukantaruuvi 3,5x35 8kpl 16) Laita telipyörästöt liukukiskoon, säädä kiinnityspultit lähelle ala-asentoa ja asenna ovi paikoilleen. Säädä tämän jälkeen oven asento, korkeus ja kiristä lopuksi kiinnitysmutterit. - Osa 13 telipyörästö 2kpl

10 17) Kun olet varmistunut oven toiminnasta ja säädöistä niin voit sahata yläkarmin peitelistat oikeaan mittaan ja asentaa ne. Muistathan, että tämän jälkeen et pääse käsiksi säätöruuveihin irrottamatta peitelistaa. - Osa 11 yläkarmin peitelista 20x30x930 2kpl - asennus naulaimella 18) Listoita oven ympärys haluamallasi tavalla. Valmista tuli!
