1 RUNKOJEN KASAUSOHJE Alakaapit...2 Komerot...3 Yläkaapit...4 Laatikoston runko...5 Rullakiskolaatikoston runkokiskot...6 Rullakiskolaatikon kasaus...8 Rullakiskolaatikon etulevyn asenus...9 Vaimennetun laatikoston runkokiskot...10 Vaimennetun laatikon kasaus...12 Vaimennetun laatikon etulevyn asennus...14 Vaimennetunlaatikon asennus ja säätö...15

2 ALAKAAPIT: Aloita rungon kasaaminen avaamalla runkopaketti. Paketti sisältää seuraavat osat: sivut A, valmiiksi tapitettu pohja B, valmiiksi tapitetut sidelistat C, taustalevy D ja hylly E. Mukana on myös kasaushelat eli hyllynkannattimet, liima sekä naulat taustalevyn kiinnitystä varten. HUOM! Leveissä rungoissa taustalevy voi olla 2-osainen, jolloin mukana on myös H-lista 2-osaisen taustalevyn pystysaumaan. C C D A E B - Tarkista, että kaikki tarvittavat osat ovat mukana A - Aseta sivut tasaiselle alustalle reikäpuolet ylöspäin - Laita muutama tippa liimaa sivujen halkaisijaltaan 8mm oleviin reikiin. - Aseta toiseen sivuun kiinni sidelistat ja pohjalevy siten että tapit menevät kokonaisuudessaan sivulevyyn - Nosta toinen sivulevy pohjan ja sidelistojen päälle ja paina/lyö varovasti (käsin tai kuminuijalla) sivulevy kiinni siten että tapit menevät kokonaisuudessaan sivulevyyn - Käännä kaapin etureuna tasaista pintaa vasten, aseta kaappi ristimittaan ja naulaa taustalevy kaappiin kiinni - Runko on nyt valmis HUOM! Pohjalevyssä voi olla sokkelijalkojen kiinnitystä varten 4kpl 15mm halkaisijaltaan olevaa reikää, jotka osoittavat valmiissa rungossa lattiaa kohti! Vinkkejä: - Aseta hyllynkannattimet reikiinsä ja hylly rungon pohjalle kunnes kaappi on asennettu. Näin hylly ja kannattimet pysyvät tallessa eivätkä ne katoa niin helposti työmaalle. - Mukana tulevan liimapussin sijaan voit käyttää myös ns. puuliimaa, jota saat esim. rautakaupasta; liiman annostelu on helpompaa pullon nokasta - Runkoja ei kannata nostella välittömästi kasauksen jälkeen, koska liima ei ole välttämättä ehtinyt kuivua ja liitokset voivat aueta.

3 KOMEROT: Aloita rungon kasaaminen avaamalla runkopaketti. Paketti sisältää seuraavat osat: sivut A, valmiiksi tapitettu pohja B ja katto C, valmiiksi tapittu sidelista D,taustalevy E. Wc-komeroissa on lisäksi mukana hyllyt. Mukana on myös kasaushelat eli liima, hyllynkannattimet sekä naulat taustalevyn kiinnitystä varten. HUOM! Leveissä kaapeissa taustalevy voi olla 2-osainen, jolloin mukana on myös H-lista 2-osaisen taustalevyn pystysaumaan. C D - Tarkista, että kaikki tarvittavat osat ovat mukana E A A - Aseta sivut tasaiselle alustalle reikäpuolet ylöspäin - Laita muutama tippa liimaa sivujen halkaisijaltaan 8mm oleviin reikiin. - Aseta toiseen sivuun kiinni sidelista, katto ja pohjalevy siten että tapit menevät kokonaisuudessaan sivulevyyn - Nosta toinen sivulevy pohjan ja sidelistojen päälle ja paina/lyö varovasti (käsin tai kuminuijalla) sivulevy kiinni siten että tapit menevät kokonaisuudessaan sivulevyyn. - Käännä kaapin etureuna tasaista pintaa vasten, aseta kaappi ristimittaan ja naulaa taustalevy kaappiin kiinni. - Kaappi on nyt valmis. HUOM! 568mm syvissä komeroissa voi olla pohjalevyssä sokkelijalkojen kiinnitystä varten 4kpl 15mm halkaisijaltaan olevaa reikää, jotka osoittavat valmiissa rungossa lattiaa kohti! B Vinkkejä: - Aseta hyllynkannattimet reikiinsä ja hyllyt rungon pohjalle kunnes kaappi on asennettu. Näin hyllyt ja kannattimet pysyvät tallessa eivätkä ne katoa niin helposti työmaalle. - Mukana tulevan liimapussin sijaan voit käyttää myös ns. puuliimaa (pulloliimaa), jota saat esim. rautakaupasta. Liiman annostelu on helpompaa pullon nokasta. - Runkoja ei kannata nostella välittömästi kasauksen jälkeen, koska liima ei ole välttämättä ehtinyt kuivua, ja liitokset voivat aueta 3

4 YLÄKAAPIT: B D - Tarkista, että kaikki tarvittavat osat ovat mukana E A A D B Aloita rungon kasaaminen avaamalla runkopaketti. Paketti sisältää seuraavat osat: sivut A, valmiiksi tapitettu pohja B ja katto C, valmiiksi tapitut sidelistat D, taustalevy E sekä mahdolliset hyllyt. Mukana on myös kasaushelat eli liima, hyllynkannattimet sekä naulat taustalevyn kiinnitystä varten. HUOM! Leveissä kaapeissa taustalevy voi olla 2-osainen, jolloin mukana on myös H-lista 2-osaisen taustalevyn pystysaumaan. - Aseta sivut tasaiselle alustalle reikäpuolet ylöspäin - Laita muutama tippa liimaa sivujen halkaisijaltaan 8mm oleviin reikiin. - Aseta toiseen sivuun kiinni sidelistat, katto ja pohjalevy siten että tapit menevät kokonaisuudessaan sivulevyyn. - Nosta toinen sivulevy pohjan ja sidelistojen päälle ja paina/lyö varovasti (käsin tai kuminuijalla) sivulevy kiinni siten että tapit menevät kokonaisuudessaan sivulevyyn - Käännä kaapin etureuna tasaista pintaa vasten, aseta kaappi ristimittaan ja naulaa taustalevy kaappiin kiinni - Kaappi on nyt valmis HUOM! Erittäin matalissa yläkaapeissa ei ole alasidelistaa! Vinkkejä: - Aseta hyllynkannattimet reikiinsä ja hyllyt rungon pohjalle kunnes kaappi on asennettu. Näin hyllyt ja kannattimet pysyvät tallessa eivätkä ne katoa niin helposti työmaalle. - Mukana tulevan liimapussin sijaan voit käyttää myös ns. puuliimaa (pulloliimaa), jota saat esim. rautakaupasta. Liiman annostelu on helpompaa pullon nokasta. - Runkoja ei kannata nostella välittömästi kasauksen jälkeen, koska liima ei ole välttämättä ehtinyt kuivua ja liitokset voivat aueta. 4

5 LAATIKOSTOT: C C D Aloita rungon kasaaminen avaamalla runkopaketti. Runkopaketti sisältää samat osat kuin alakaappikin: sivut A, valmiiksi tapitettu pohja B, valmiiksi tapitetut sidelistat C, taustalevy D. Mukana on myös kasaushelat eli liima sekä naulat taustalevyn kiinnitystä varten. HUOM! Leveissä rungoissa taustalevy voi olla 2-osainen, jolloin mukana on myös H-lista 2-osaisen taustalevyn pystysaumaan. - Tarkista, että kaikki tarvittavat osat ovat mukana A A B - Laatikoiden osat löydät sivulta 8 (rullakiskolaatikot) tai 12 (vaimennetut laatikot) ja ne on pakattu erikseen! - Aseta sivut tasaiselle alustalle reikäpuolet ylöspäin. - Kiinnitä laatikoiden runkokiskot sivuihin ns. Euroruuveilla (paksu, harvakierteinen ruuvi). Runkokiskojen kiinnityskorkeudet löydät oheisesta mitoitusohjeesta. - Laita muutama tippa liimaa sivujen halkaisijaltaan 8mm oleviin reikiin. - Aseta toiseen sivuun kiinni sidelistat ja pohjalevy siten että tapit menevät kokonaisuudessaan sivulevyyn. - Nosta toinen sivulevy pohjan ja sidelistojen päälle ja paina/lyö varovasti (käsin tai kuminuijalla) sivulevy kiinni siten että tapit menevät kokonaisuudessaan sivulevyyn - Käännä kaapin etureuna tasaista pintaa vasten, aseta kaappi ristimittaan ja naulaa taustalevy kaappiin kiinni. - Kasaa laatikko/laatikot ja laita ne kiskoillensa. - Runko on nyt valmis. HUOM! Pohjalevyssä voi olla sokkelijalkojen kiinnitystä varten 4kpl 15mm halkaisijaltaan olevaa reikää, jotka osoittavat valmiissa rungossa lattiaa kohti! Vinkkejä: - Mukana tulevan liimapussin sijaan voit käyttää myös ns. Puuliimaa (pulloliimaa), jota saat esim. rautakaupasta; liiman annostelu on helpompaa pullon nokasta. - Runkoja ei kannata nostella välittömästi kasauksen jälkeen, koska liima ei ole välttämättä ehtinyt kuivua ja liitokset voivat aueta. HUOM! Vältä laatikoston runkokiskojen roskaamista. Varsinkin vaimennetun laatikon kiskomekanismin toimivuus voi häiriintyä tai rikkoontua, jos kiskoon pääsee roskia asennuksen aikana. 5

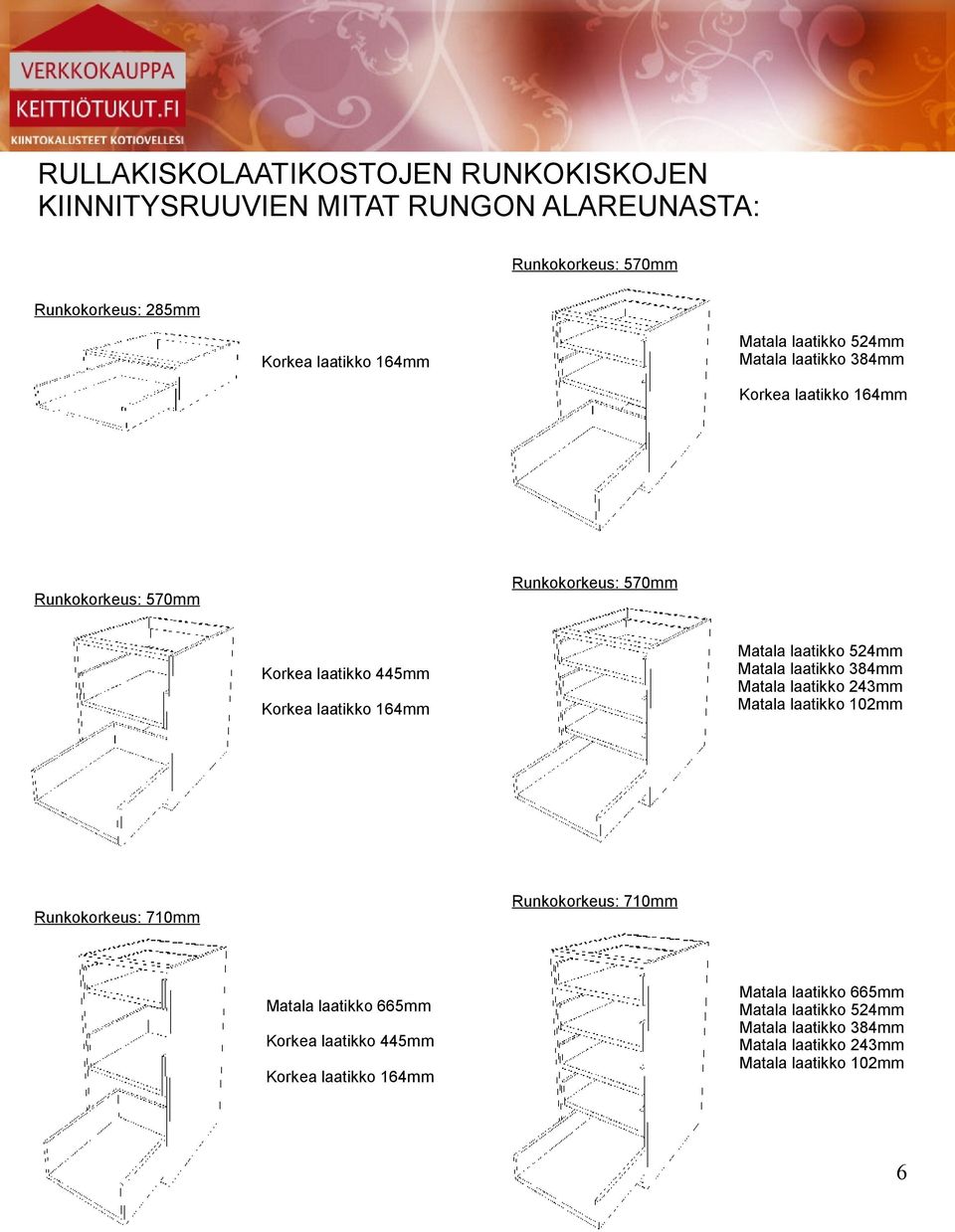

6 RULLAKISKOLAATIKOSTOJEN RUNKOKISKOJEN KIINNITYSRUUVIEN MITAT RUNGON ALAREUNASTA: Runkokorkeus: 570mm Runkokorkeus: 285mm Matala laatikko 524mm Matala laatikko 384mm Korkea laatikko 164mm Korkea laatikko 164mm Runkokorkeus: 570mm Runkokorkeus: 570mm Matala laatikko 524mm Matala laatikko 384mm Matala laatikko 243mm Matala laatikko 102mm Korkea laatikko 445mm Korkea laatikko 164mm Matala laatikko 665mm Korkea laatikko 445mm Korkea laatikko 164mm Matala laatikko 665mm Matala laatikko 524mm Matala laatikko 384mm Matala laatikko 243mm Matala laatikko 102mm 6

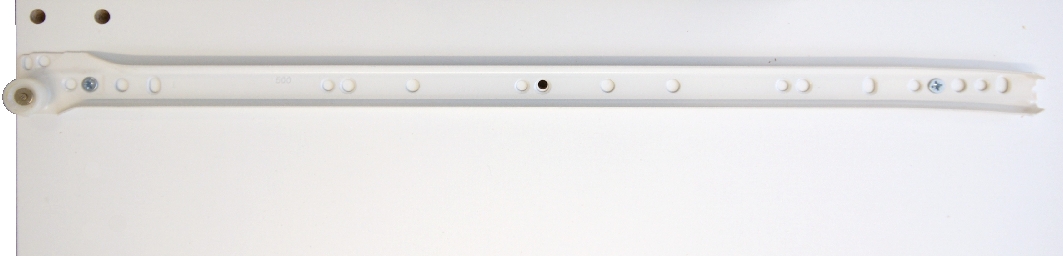

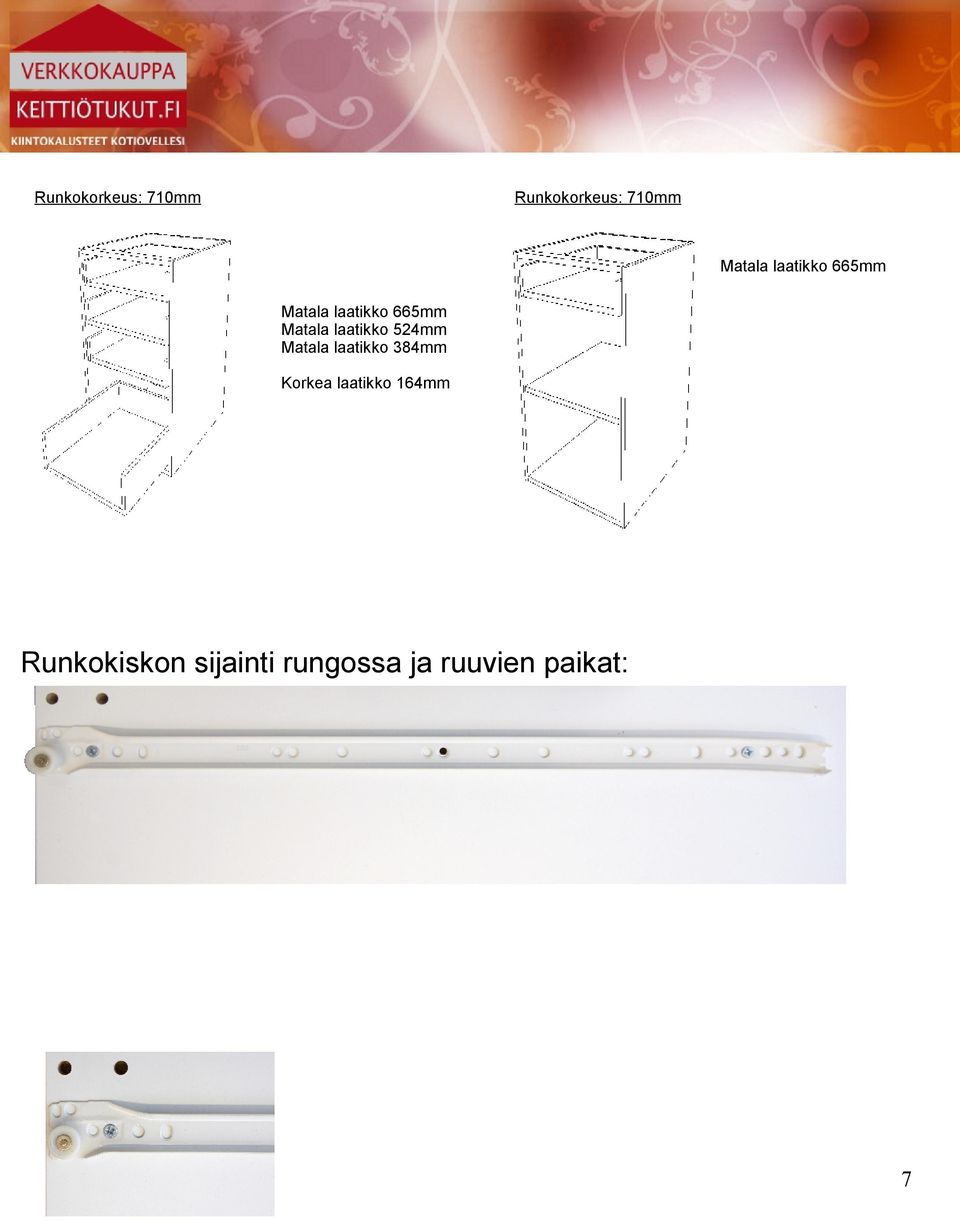

7 Matala laatikko 665mm Matala laatikko 665mm Matala laatikko 524mm Matala laatikko 384mm Korkea laatikko 164mm Runkokiskon sijainti rungossa ja ruuvien paikat: 7

8 RULLAKISKOLAATIKOIDEN KASAUS Matalan laatikon osat: Korkean laatikon osat: vasen sivu 2. vasen runkokisko 4. oikea runkokisko 3. oikea sivu 5. euroruuvit runkokiskojen kiinnitystä varten 6. pohja 7. takalevy 8. laatikon kasausruuvit Rullakiskolaatikon kasaamiseen tarvitset ruuvinvääntimen pz2 kärjellä. Matalan- ja korkean laatikon osat eroavat vain sivusarjojen ja takalevyjen korkeuksien osalta. Laatikot kasataan mukana tulevien 4x15 uppokantaruuvien avulla. 1. Aloita ruuvaamalla takalevy laatikon toiseen sivuun 2. Ruuvaa toinen sivu takalevyn toiseen päähän. 3. Laita laatikonpohjalevy sivujen väliin. 4. Nosta laatikko pystyyn 5. Tarkista pohjan ja sivujen välinen tiiviys samalla kun ruuvaat pohjan sivuihin kiinni kulmista neljällä ruuvilla, minkä jälkeen laatikko on kasattu. 5. Etulevyt kiinnitetään seuraavalla sivulla olevan mitoitusohjeen mukaisesti yleensä runkojen asennuksen jälkeen. RULLAKISKOLAATIKOIDEN KASAUS: 8

9 Rullakiskolaatikon etulevyn asennus: Etulevyissä ei ole porauksia valmiina. Alta löydät mitat, joiden mukaan laatikoiden sivusarjoissa valmiiksi kiinni olevat etulevykiinnikkeet kiinnitetään etulevyihin. Kiinnitys tapahtuu toimituksen mukana tullein uppokantaruuvein. Etulevykiinnikkeissä (kuva) olevat kiinnitysrei ät ovat ovaalin muotoiset, jolloin reikien muoto mahdollistaa etulevyn siirtämisen sivuttaissuunnassa muutaman millin verran. Etulevykiinnikkeissä on ulkopuolella kaksi ruuvia, joista takimmaisella aukaistaan/lukitaan säädöt ja etummaisella säädetään etulevyä ylä- tai alasuuntaan. RULLAKISKOLAATIKOIDEN ETULEVYJEN KIINNITYSRUUVIEN MITOITUSOHJE: RULLAKISKOLAATIKOIDEN ETULEVYKIINNIKE: 9

10 VAIMENNETTUJEN LAATIKOSTOJEN RUNKOKISKOJEN KIINNITYSRUUVIEN MITAT RUNGON ALAREUNASTA: Runkokorkeus: 570mm Runkokorkeus: 285mm Matala laatikko 494mm Matala laatikko 353mm Korkea laatikko 71mm Korkea laatikko 71mm Runkokorkeus: 570mm Runkokorkeus: 570mm Matala laatikko 494mm Matala laatikko 353mm Matala laatikko 212mm Matala laatikko 71mm Korkea laatikko 353mm Korkea laatikko 71mm Matala laatikko 635mm Korkea laatikko 424mm Korkea laatikko 71mm Korkea laatikko 353mm Korkea laatikko 71mm 10

11 Matala laatikko 635mm Matala laatikko 494mm Matala laatikko 212mm Korkea laatikko 71mm Matala laatikko 635mm Matala laatikko 494mm Matala laatikko 353mm Matala laatikko 212mm Matala laatikko 71mm Matala laatikko 635mm Runkokiskon mitoitus runkoon ja ruuvien paikat 11

12 VAIMENNETTUJEN LAATIKOIDEN KASAUS Korkean laatikon osat: Matala laatikon osat: vasen sivu 2. vasen runkokisko 4. oikea runkokisko 3. oikea sivu 5. euroruuvit runkokiskojen kiinnitystä varten 6. pohja 7. takalevy 8. etulevykiinnikeet 9. etulevykiinnikkeen kiinnitysruuvit 10. reelinkisarja (vain korkea laatikko) 11. reelinkisarjan kiinnitysruuvit Vaimennetun Grass NovaPro-laatikon kasaamiseen tarvitset vasaran, ja halutessasi voit käyttää apuna esim. tuurnaa. Sekä matalassa että korkeassa laatikossa käytetään saman korkuisia sivusarjoja, eli vain takalevyn korkeudet vaihtelevat. Takalevy voidaan kiinnittää laatikon sivuihin joko ruuveilla tai sivuihin esikiinnitetyn valkoisen pikakiinnittimen avulla. Pikakiinnitystä varten on laatikon takalevyissä valmiina 2kpl 10mm reikiä. 1. Aloita kiinnittämällä takalevy laatikon toiseen sivuun napauttamalla pikakiinnitintä varovasti vasaralla (KUVA 1). 2. Kiinnitä toinen sivu takalevyn toiseen päähän esimerkiksi pöydän kulmaa apuna käyttäen (KUVA 2). 3. Käännä sivut ylöspäin ja laita laatikon pohjalevy sivujen väliin ja käännä laatikko väärinpäin pöydän päälle (KUVA 3). 4. Tarkista pohjan/sivujen/takalevyn tiiviys ja naputtele vasaraa (ja tuurnaa) apuna käyttäen kaikki laatikon sivuissa olevat integroidut hakaset (KUVA 4) pohjaan kiinni, minkä jälkeen laatikko on kasattu. 5. Etulevykiinnikkeet ja reelingit kiinnitetään vasta runkojen asennuksen jälkeen ja niiden kiinnittämiseen löydät ohjeet jäljempänä. 12

13 KUVA 1 KUVA 2 KUVA 3 KUVA 4 13

14 Vaimennetun laatikon (Grass Nova Pro) etulevyjen asennus: Etulevyissä ei ole porauksia valmiina. Kuvasta 1 löydät mitat, joiden mukaan etulevynkiinnikkeet kiinnitetään etulevyihin. Kiinnitys tapahtuu toimituksen mukana tullein uppokantaruuvein. Huomioithan, että uppokantaisia ruuveja voi olla toimituksessa kahta kokoa, pienikantaisemmat kuuluvat etulevynkiinnikkeiden kiinnitykseen. Tiedot laatikon asentamiseen runkokiskoille ja poistamiseen kiskoilta löydät kuvasta 2. Etulevyn kiinnittäminen laatikkoon tapahtuu työntämällä kiinnikkeet laatikoiden etuosassa oleviin hahloihin (kuva 3). Varmista, että laatikon etureunan alla olevat jousivoimaiset lukitukset loksahtavat paikoilleen. Etulevy vapautuu työntämällä lukitusvipuja taaksepäin. Lukitusvipuja painamalla voit samalla siirtää etulevyä sivuttaissuunnassa (kuva 4). Laatikon sivuosan sisäpuolella on kaksi ruuvia (kuva 5), joista ylemmällä aukaistaan/lukitaan säädöt ja alemmalla säädetään etulevyä ylä- tai alasuuntaan. Korkeat laatikot varustetaan sivureelingein, jotka tukevat etulevyn kiinnitystä (kuva 6). Reelinkipussi sisältää yhteen laatikkoon tarvittavat osat. Reelingin etuosassa sijaitsevasta mutterista saadaan säädettyä reelingin pituutta ja siten myös etulevyn kaltevuutta. KUVA 1: Vaimennettujen laatikoiden etulevykiinnikkeiden mitoitusohje 14

15 KUVA 2 KUVA 3 1. Aseta etulevyjen kiinnikkeiden alakoukut kuvan mukaisesti laatikon sivujen alempiin "koloihin" 2. Käännä etulevyn yläreunaa laatikon sivuun kiinni ja Paina etulevyä alaspäin, jolloin etulevy lukittuu kiinni laatikkoon KUVA 4 Lukitusvivut (2) ja etulevyn sivuttaissäätö (näkymä laatikonpohjasta) 15

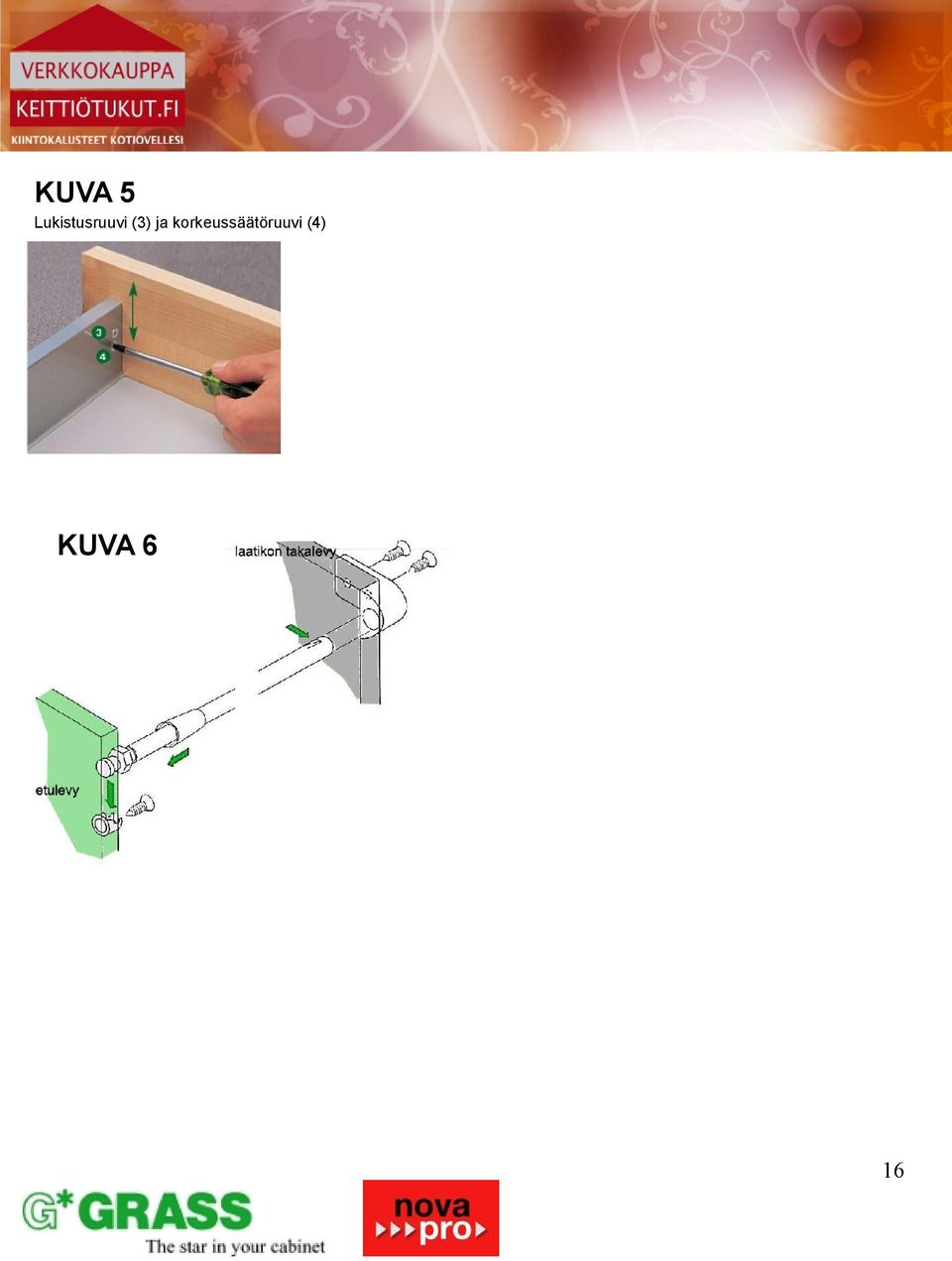

16 KUVA 5 Lukistusruuvi (3) ja korkeussäätöruuvi (4) KUVA 6 16
