1 Liukuovijärjestelmä PLK Asennusohje Polanor Oy

2 Liukuovijärjestelmä PLK on tarkoitettu sisäkäyttöön ja kevyiden liukuvien väliovien ripustukseen. Järjestelmän avulla voidaan korvata levystä tai puusta valmistetut liukuovien kannatin/etulevy -rakennelmat. Liukuovijärjestelmä on suunniteltu maks. 40 mm ovipaksuuksille ja maks. 80 kg ovipainolle sekä siten, että lattian rajassa oleva jalkalista mahtuu liukuvan oven ja seinän väliin. Seinäkiskon kiinnitysalustan/seinäpinnan tulee olla suora, tasainen ja riittävän vahva. Kipsilevyseinään kiinnitettäessä tulee seinäpinnan taustalla olla seinäkiskon pituudelta vahvike esim. lauta tai vaneri, johon kiskon saa ruuvattua tukevasti kiinni. Lue asennusohjeet ennen asentamista ja seuraa ohjeita tuotteen tarkoituksenmukaisen toiminnan varmistamiseksi. 1. Liukuovijärjestelmän osat Seinäkisko - Maks. Pituus 4090 mm - Pintakäsittelemätöntä alumiinia - Kiinnitysreiät noin cm välein (riippuen kiskon pituudesta) - Kiinnitysreikien halkaisija Ø 6 mm Etulevy - Maks. Pituus 4090 mm - Polttomaalattua alumiinia, valkoinen, sävy RAL 9016 Pyörästösarja MH Pyörästö 2 kpl, kantavuus 80 kg - Ripustushela 2 kpl - Stoppari 2 kpl - Alaohjain 1 kpl Päätylevy - Polttomaalattua alumiinia, valkoinen, sävy RAL 9016 Liukupyörästö Standard MP-100 Ripustushela PBP-075 Päätystoppari KP-075 Alaohjain AO-075

3 2. Liukuovijärjestelmän mitat 71 mm 101 mm 55 mm 22 mm +/- 5 mm 56 mm 7 mm Ovilevyn korkeus H Kokonaiskorkeus = Ovilevyn korkeus H + 75 mm > 6 mm 5 mm Jalkalista 12 mm

4 3. Seinäkiskon asennus Seinäkiskon kiinnityspinnan tulee olla suora, tasainen ja riittävän vahva Mitoita seinäkiskon korko edellisellä sivulla olevan mittakuvan mukaisesti: Seinäkiskon kokonaiskorkeus = Ovilevyn korkeus H + 75 mm Tarkasta, että kisko on suorassa. Kiinnitä kisko paikoilleen ruuveilla. Tarvittaessa kiskon kiinnitystä voidaan vahvistaa ruuveilla myös kiskon alaosasta Kipsilevyseinään kiinnitettäessä taustalla tulee olla vahvike (vaneri tai lauta) 4. Pyörästöjen asennus Kierrä pyörästön pultteja siten, että pultin yläpää on pyörästön rungon tasalla Aseta pyörästöt ja pyörästöjen stopparit seinäkiskoon. Älä vielä kiristä stoppareita. 5. Ripustushelojen asennus Mitoitus Kts. Seuraava sivu Oven ripustushelat asennetaan liukuoven yläosaan ja kiinnitetään ruuveilla paikoilleen. - Merkitse ripustushelojen paikat Katso seuraava sivu. - Kiinnityksen helpottamiseksi voit porata ruuveille n mm syvät alkureiät. Ø 3 mm Merkitse ripustushelan paikka oven yläosaan ja poraa ruuveille alkureiät Kiinnitä ripustushela paikoilleen ruuveilla

5 Kiinnitä ripustushelat paikoilleen oven yläosaan noin mm etäisyydelle oven etu- ja takareunasta. Alla olevissa piirroksissa kuvattuna ripustushelojen mitoitus syvyyssuunnassa ja sen vaikutus oven etäisyyteen seinäpinnasta mm mm 1) Ripustushela keskellä ovea 2) Ripustushela oven reunassa Yllä olevat mitoituskuvat ovat 40 mm ovivahvuudelle. Ripustuhelassa itsessään ei ole etäisyyden/ syvyyden säätömahdollisuutta, joten haluttu oven ja seinäpinnan välinen etäisyys valitaan ripustushelojen kiinnityskohdilla oven yläreunassa. Yllä olevissa piirroksissa on kuvattuna kaksi eri kiinnitysvaihtoehtoa. Voit halutessasi valita ripustusheloille myös jonkin muun syvyyssuuntaisen kiinnityskohdan, riippuen oven ja ovi-tai lattialistojen välisestä tilantarpeesta.

6 6. Ovilevyn ripustus Kierrä pyörästön pultin lukitusmuttereita hieman auki, jotta voit ripustaa oven pultteihin. Pultissa olevan aluslevyn tulee jäädä ripustushelan alapuolelle. Ripusta ovi pyörästön pultteihin. Lukitusmutteri Aluslevy (neliön muotoinen) 7. Alaohjaimen asennus Liu'uta ovea ääriasentoihin (auki kiinni) ja merkitse alaohjaimen paikka lattiaan. Kun merkitset alaohjaimen paikkaa varmista, että ovi on suorassa ( katso myös asennusohjeen kohta 8 ) ja että alaohjain pysyy liukuurassa oven ollessa ääriasennoissaan.

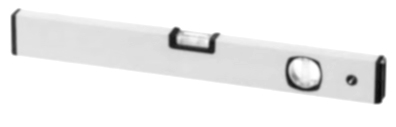

7 Kun olet määrittänyt ja merkinnyt alaohjaimen paikan, kiinnitä alaohjain lattiaan ruuveilla. Huolehdi, että alaohjain on suorassa ja tulee keskelle ovessa olevaa liuku-uraa. Ovessa olevan liuku-uran tulee olla hieman alaohjainta leveämpi, jolloin ovi pääsee liukumaan esteettä. 8. Ovilevyn korkeuden säätö Säädä ripustushelojen alapuolella olevista muttereista ovilevy suoraan. Ovilevyn korkeuden säätöalue on noin +/- 5 mm ylös- tai alaspäin. Varmista ovilevyn suoruus vesivaa'alla. Tarkasta, että ovi pääsee liukumaan esteettä ääriasennosta toiseen (auki-kiinni). 10 mm 10 mm +/- 5 mm

8 Kun oven korkeuden säätö on tehty, lukitse pyörästöjen pultit paikoilleen kääntämällä ripustushelan yläpuolella oleva lukitusruuvi kiinni. Huolehdi, että lukitusruuvi tulee kunnolla kiinni. 13 mm 9. Stoppareiden säätö Liu'uta ovilevy ääriasentoihin (auki ja kiinni) ja merkitse päätystoppareiden paikat oven aukija kiinni-asennoissa. Kiristä stopparit ruuvaamalla. Huolehdi, että stopparit tulevat kunnolla kiinni. Tarkasta oven toiminta liu'uttamalla ovea ääriasennosta toiseen (auki-kiinni). 10. Etulevyn asennus Työnnä etulevy seinäkiskon yläosassa olevaan hahloon ja lukitse etulevy paikoilleen Katso seuraava sivu Huom! Ennen kuin asennat etulevyn paikoilleen, voit halutessasi kiinnittää siihen päätykappaleet jo valmiiksi. Voit myös asentaa ne viimeiseksi, kuten tässä asennusohjeessa on mainittu. Katso asennusohjeen kohta 11.

9 Etulevy lukitaan paikoilleen pidikeruuveilla Pidikeruuvit asennetaan seinäkiskon/etulevyn päihin (noin 5 10 cm etäisyydelle päädystä) ja siten, että ruuvit jäävät liukupyörästöjen pysäyttimien (stoppareiden) taakse kiskon päätyyn. Pidä etulevy painettuna seinäkiskossa olevaan hahloon. Poraa seinäkiskon ja etulevyn läpi reiät pidikeruuveille. Huolehdi, ettei pidikeruuvien kiinnitysreikien porauksesta pääse metallilastuja liukuovikiskoon pyörästöjen liikealueelle. Kiinnitä pidikeruuvit. Etulevyn kunnollisen kiinnityksen varmistamiseksi suosittelemme pidikeruuvien asentamista kiskojärjestelmän molempiin päihin. 3,5 mm x 13 mm Ø 3 mm 11. Päätylevyjen asennus Asenna päätylevyt paikoilleen ruuvaamalla. 3 mm x 12 mm Asennuksen päätteeksi tarkista oven toiminta ja varmista, että etulevy on lukittuna paikoilleen Polanor Oy Ranta-Sänkimäentie 399 A Pajulahti Puhelin: ari.simonen@polanor.fi Internet:
