1 KYLPYHUONEKALUSTEIDEN ASENNUS- JA HOITO-OHJEET ALLAS TASOALLAS 80, 4ALLAS AK-ALLAS, 5ALLAS AK-ALLAS , 403, sokkeli 285, 375, sokkeli TASOALLAS 80, AK-ALLAS, 3ALLAS, 4ALLAS, 5ALLAS

2 Kaappien asennus Ruuvaa yläkaapit, komerot ja 285 mm syvät alakaapit seinään listojen läpi. Syvempien alakaappien ( mm) kiinnityksessä on käytettävä kalusteiden mukana toimitettavia kulmalevyjä. Tarkista, että seinärakenne on riittävän tukeva kohtien korkeudelta. Sopivia ruuveja ovat: puuseinään tai levytettyyn seinään tukirangan kohdalle 5x60 mm kupukantaruuvit, betoni- tai tiiliseinään 60 mm:n betoniseinäkiinnikkeet. (Ruuvit eivät sisälly toimitukseen.) Kalusteisiin tehtävät aukot pistorasioille ja putkille on syytä tehdä ennen kalusteiden kiinitystä seinään. Kiinnitä kalusteet toisiinsa 4x30 mm:n ruuveilla siten, että yläreunat ja etureunat ovat tasan. (Ruuvit eivät sisälly toimitukseen.) Mikäli seinärakenne ei ole riittävän tukeva kohtien korkeudelta, on alakaappien etureunassa käytettävä jalkoja. Altaan asennus Altaat kiinnitetään kaappeihin tai tason päälle silikonilla. Laminaattitason asennus Ennen tasojen kiinnittämistä mittaa mahdollisten tasoihin tehtävien aukkojen paikat ja sahaa ne pistosahalla. Kiinnitä laminaattitasot sidelistan läpi 4x35 mm:n kupukantaruuveilla. (Ruuvit eivät sisälly toimitukseen.) Tiivistä silikonilla allasaukkojen reunat, tasojen ja altaan liitoskohdat sekä tason ja seinän väli. Massiivipuutason asennus Massiivipuu tasojen asennuksessa on huomioitava tason eläminen kosteusolosuhteiden mukaan. Tasot elävät syvyyssuunnassa muutamia millejä, pituussuunnassa vain minimaalisesti. Tasot kiinnitetään kaappeihin poraamalla sidelistaan halkaisijaltaan mm reikä. Taso ruuvataan reiän keskeltä prikkojen avulla. 2

Irtosivujen ja päätyavohyllykön ovilevyn asennus Kiinnitä kaapin päätyyn tai päätyavohyllykön eteen tulevat irtosivu ja ovilevyt 4x30 mm:n kupukantaruuveilla kaapin sisäpuolelta.

alumiinikehyspeiliä varten taustalevyyn ruuvataan kupukantaruuvit, joiden varaan peilikehys nostetaan Peilikehyksen taustapuolelle on koneistettu avaimenreikä kolot.

3 Irtosivujen ja päätyavohyllykön ovilevyn asennus Kiinnitä kaapin päätyyn tai päätyavohyllykön eteen tulevat irtosivu ja ovilevyt 4x30 mm:n kupukantaruuveilla kaapin sisäpuolelta. (Ruuvit eivät sisällä toimitukseen.) DTE -peilin taustaelementin asennus 1. taustaelementin runko kiinnitetään seinään ruuveilla 2. peilin taustalevy kiinnitetään rungon tukilistoihin ruuveilla 3. alumiinikehyspeiliä varten taustalevyyn ruuvataan kupukantaruuvit, joiden varaan peilikehys nostetaan Peilikehyksen taustapuolelle on koneistettu avaimenreikä kolot. (Ruuvit eivät sisälly toimitukseen.) Kehyspeilin 1. DPA Ruuvaa kupukantaruuvit seinään, korotuslistoihin tai taustalevyyn ja nosta alumiinikehyspeili ruuvien varaan taustapuolelle jyrsittyihin avaimenreikätyöstöihin. 2. DPE-C Ruuvaa kannatinhelat MDF-kehyksen taustapuolelle. Ruuvaa kupukantaruuvit seinään ja nosta MDF-kehyspeili ruuvien varaan kannatinheloista. 3

4 Ovien asennus SAR 107 VAIM 107 asteen yleissarana 1. Kiinnitä aluslevy runkoon. 2. Kiinnitä sarana oveen. 3. Paina sarana kiinni aluslevyyn. 4. Säädä saranat tarvittaessa. 5. Irrotus tarvittaessa. 6. Vaimennuksen poisto pienissä ja kevyissä ovissa sekä vaimennuksen kytkentä. 2 3 Kiinnitys Irroitus 6 Pois päältä Päälle 4

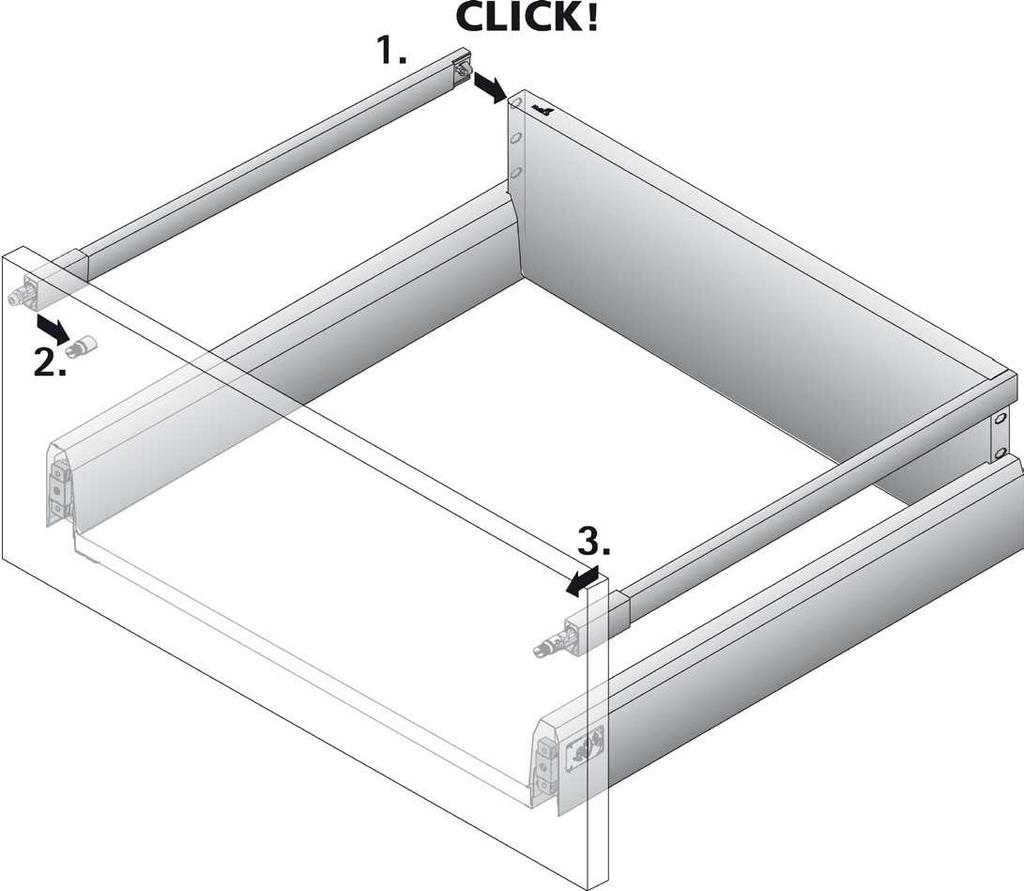

5 Laatikon etulevyjen kiinnikkeet Etulevyn kiinnike Kiinnikkeen säätöaukko ulospäin. Reelinkilaatikon etulevyn kiinnikkeet TopSide- ja DesignSide-laatikon etulevyn kiinnikkeet 3,5*16 Leveiden laatikoiden pohjan kannake 5

6 Laatikon etulevyjen Reelingin DesignSiden 6

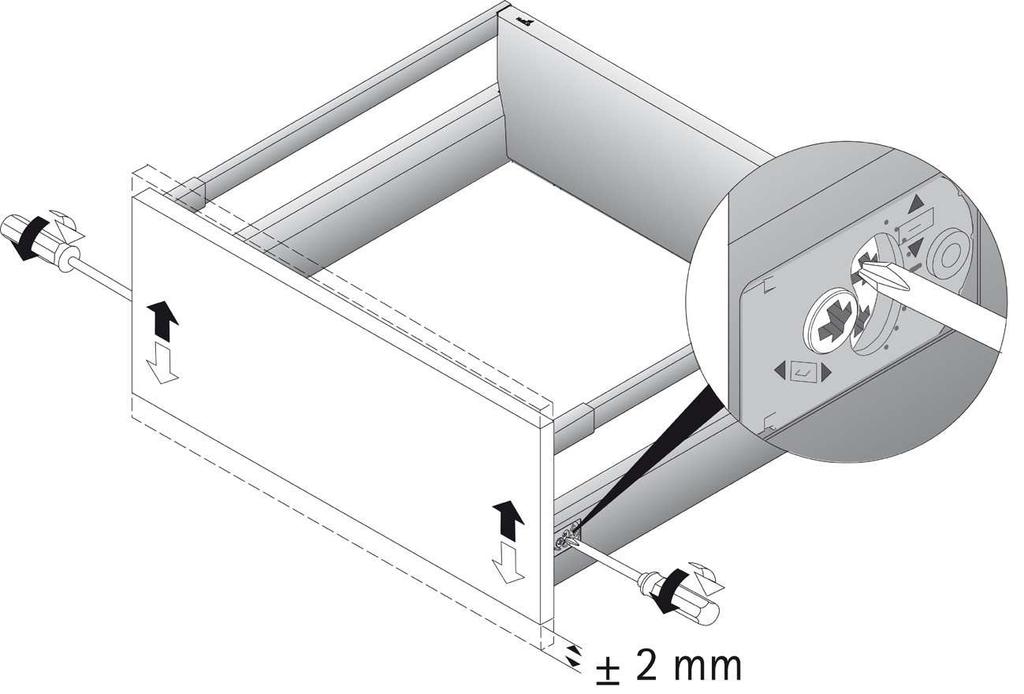

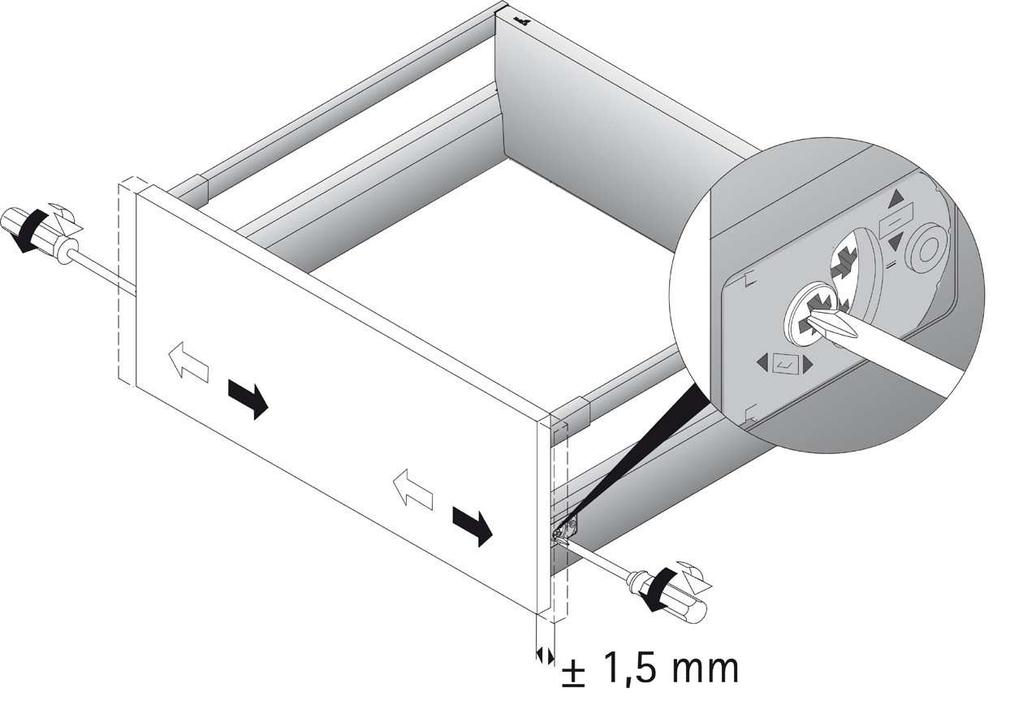

7 Laatikon etulevyjen säädöt Korkeussäätö Leveyssäätö Reelinkilaatikon kaltevuussäätö DesignSide-laatikon kaltevuussäätö 7

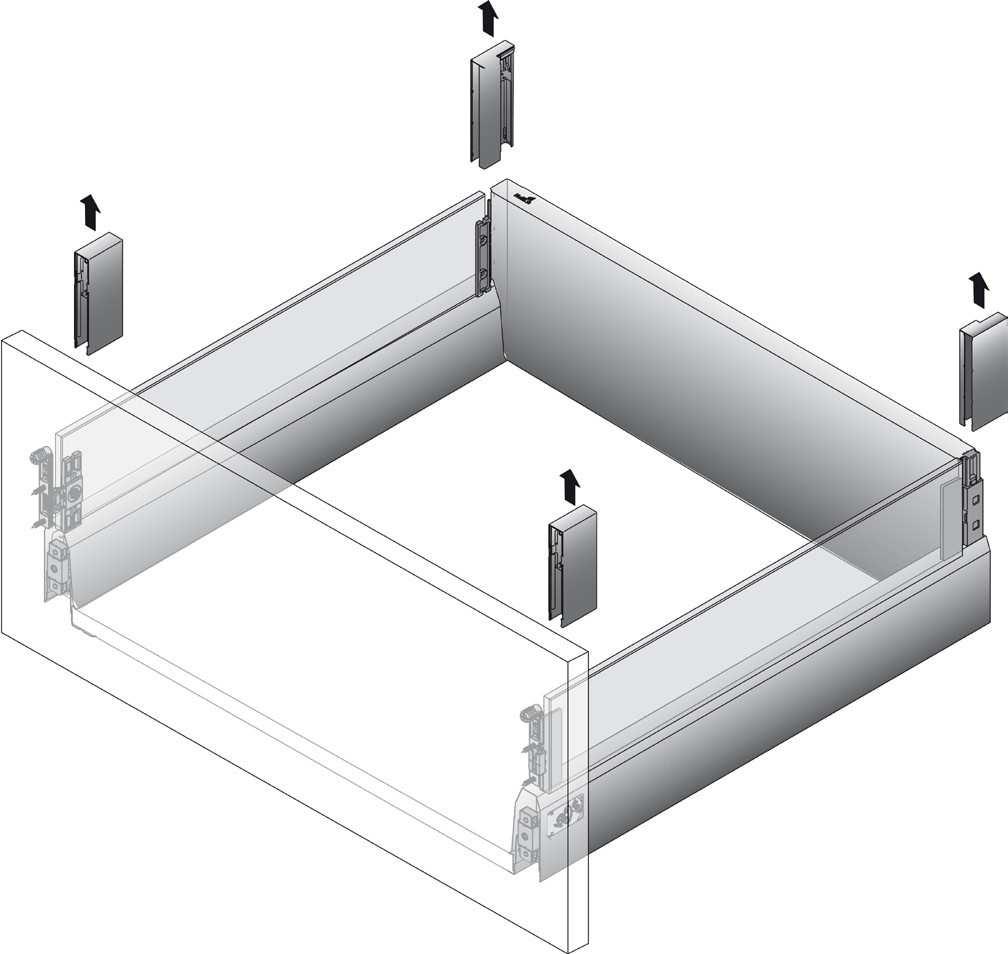

8 Peitelevyjen Laatikon etulevyjen irrotus Reelingin irrotus DesignSiden irrotus 8

9 Laatikon irrotus Nosta napakasti laatikon etureunasta. Vetimet ja vaimenninnastat Poraa oveen 5 mm:n reiät oven etupuolelta haluamallesi etäisyydelle oven reunasta. Käytä taustapuolella vastalevyä ettei oven pinta repeydy poratessa. Mittausta helpottaa pahvista valmistettu sabluuna. Vaimenninnastat kiinnitetään kaapin rungon etureunaan vaimentamaan ovien ja etusarjojen sulkeutumista. Pistorasian asennus Upotettava kannellinen pistorasia. Upotusaukon halkaisija 46 mm ja syvyys 35 mm. IP21. 9

10 Liukuovikaapin 1:llä ovella asennus Asennus erillisen ohjeen mukaan. Liukuovikaapin 2:lla ovella asennus Asennus erillisen ohjeen mukaan. Liukupeilikaapin asennus Asennus erillisen ohjeen mukaan. Peilihyllykön asennus Asennus erillisen ohjeen mukaan. 10

11 Kylpyhuonekalusteiden hoito- ja huolto-ohjeet Kalusteet on valmistettu kestävistä ja helppohoitoisista materiaaleista. Kalusteiden hoidossa on noudatettava muutamia perusohjeita, joiden tarkoituksena on varmistaa, että kalusteenne säilyvät hyvänäköisinä ja hyväkuntoisina pitkään. kalusteiden puhdistuksessa on vältettävä runsasta veden käyttöä kalusteet on aina pyyhittävä kuiviksi puhdistuksen jälkeen kalusteiden puhdistuksessa ei saa käyttää hankaavia puhdistusaineita tai liuotteita kalustepinnoille roiskunut vesi on heti pyyhittävä pois erityisesti maalatut pinnat on pidettävä aina kuivina Huonekalulevystä valmistetut runko-osat ja ovet Kalusteiden runko-osat on valmistettu huonekalulevystä ja tausta on maalattua kovalevyä tai huonekalulevyä. Puhdistukseen käytetään neutraalia (ph 6-8) tai heikosti emäksistä (ph 8-10) pesuainetta veteen annosteltuna. Puhdistus tapahtuu pesuaineeseen kostutetulla liinalla pyyhkimällä. Puhdistukseen soveltuu hyvin esim. mikrokuituliina. Erityisen vaikeat tahrat voidaan poistaa talousspriillä, jonka jälkeen pinnat pyyhitään puhtaaseen veteen kostutetulla nihkeällä siivousliinalla. Hankaavia puhdistusaineita tai liuottimia ei saa käyttää. Puhdistetut pinnat on kuivattava hyvin. Mahdollinen roiskevesi on aina kuivattava pinnoilta välittömästi. Maalatut ovet Maalatut pinnat puhdistetaan neutraalilla veteen annostellulla pesuaineella. Pelkkään veteen kostutetulla nihkeällä mikrokuituliinalla voi pyyhkiä tahroja ja rasvaisia sormenjälkiä. Hankausaineiden käyttö on kielletty. Maalatut pinnat on pidettävä aina kuivina, roiskevesi on kuivattava välittömästi. Työtasot Laminaattitasot puhdistetaan veteen annostellulla neutraalilla (ph 6-8) pesuaineella. Hankausaineiden käyttö on kielletty. Öljytyt puutasot puhdistetaan nihkeällä veteen kostutetulla siivousliinalla. Tahrojen poistoon voi käyttää Osmo Color hoito- ja puhdistusvahaa. Öljyvahakäsittely tulee uusia tarvittaessa. Kun tason pinta on kulunut niin, ettei vesi pisaroidu vahatulle pinnalle ominaisella tavalla, lisätään Osmo Color Top Oilia ohut kerros ja annetaan kuivua. Osmo Color tuotteita on saatavilla mm. rautakaupoista. Valumarmorialtaat Valumarmori puhdistetaan nestemäisellä puhdistusaineella. Hankaavia puhdistusaineita ei tule käyttää. Tuotetta ei saa altistaa hapoille, ammoniakkia sisältäville viemärinpuhditusaineille tai kloriinille. Naarmuuntuneen valumarmorin pintakiillon voi palauttaa hiovilla autovahoilla. Syvät naarmut voidaan ensin varovasti hioa vesihiomapaperilla (karkeus 1200). Mekanismit ja laatikot Mekanismit ja laatikot puhdistetaan neutraalilla pesuaineliuoksella. 11

12 Takuuehdot Takuun alkaminen Takuu alkaa tavaran toimituksesta, eli siitä päivästä, jolloin kalusteet toimitetaan asiakkaalle tai varastoidaan asiakkaan lukuun. Takuuajat ja takuun sisältö Kalusteisiin sisältyvien metallilaatikoiden, liukukiskojen sekä kalustesaranoiden takuuaika on 30 vuotta. (Laatikot Hettich ArciTech, saranat Blum Clip) Kalusteisiin sijoitettujen muiden mekanismien toimivuustakuu on 10 vuotta. Kalusteiden (rungot, ovet, tasot) ja toimitukseen sisältyvän asennustyön takuuaika on 2 vuotta. Kalustetoimitukseen liittyvien oheistuotteiden (esim. hanat, altaat, kodinkoneet, kivitasot) takuuaika on valmistajan ilmoittama (1 2 vuotta). Takuun rajoitukset ja voimassaolo Kaikki takuumme koskevat vain normaalissa koti- ja asumiskäytössä olevia kalusteita. Takuu kattaa kaikki mahdolliset valmistus- ja materiaalivirheet. Takuu ei koske tuotteiden virheellisestä käytöstä, säilytyksestä tai asiakkaan omasta asennuksesta aiheutuneita vaurioita eikä tuotteen normaalista käytöstä aiheutunutta kulumista eikä välillisiä vahinkoja. Takuun piiriin eivät myöskään kuulu ajan ja valon kalusteille mahdollisesti aiheuttamat normaalit värimuutokset. Takuu ei koske vaurioita, jotka ovat aiheutuneet kalusteisiin liitetyistä, upotetuista tai yhdistetyistä kodinkoneista tai muista laitteista (liiallinen kosteus, kuumuus, riittämätön tuuletus tms.). Takuukorvausmenettely Ottakaa yhteys myyjäliikkeeseen takuukorvausselvityksen käynnistämiseksi. Mikäli kalusteissa ilmenee takuuehtojen mukaan korvauksen piiriin kuuluva virhe, takuunantaja toimittaa asiakkaalle viallisen osan tilalle uuden virheettömän vastaavanlaisen osan, tai mikäli vastaavanlaisen osan saatavuus on vaikeutunut, lähinnä vastaavan tuotteen kohtuullisessa ajassa sopivaksi katsomallaan kuljetusvälineellä. Takuunantaja vastaa kustannuksista. Värierot alkuperäisten ja takuuna toimitettujen osien välillä ovat mahdollisia. Ne eivät aiheuta takuunantajalle muuta korvausvelvollisuutta. Mikäli korvausvaatimus kohdistuu sellaiseen osaan, jonka saatavuus on vaikeutunut esimerkiksi valmistuksen lopettamisen johdosta, voi takuunantaja vaihtoehtoisesti suorittaa asiakkaalle takuukorvauksen rahassa, joka määrältään vastaa takuunalaisen osan alkuperäistä hintaa. Mikäli asiakas kuitenkin vaatii alkuperäistä vastaavaa osaa, on takuunantajalla oikeus veloittaa yksittäiskappaleen teettämisestä aiheutuvat lisäkustannukset asiakkaalta (tästä vaihtoehdosta sovitaan aina ennalta erikseen asiakkaan kanssa). Domus Yhtiöt Oy PL Koria Puh
