Elfa Kirena Oy Heloittajankatu 4, Lahti asennusohje. (ver ) Vivia

Koko: px
Aloita esitys sivulta:

Download "Elfa Kirena Oy Heloittajankatu 4, Lahti asennusohje. (ver ) Vivia"

Transkriptio

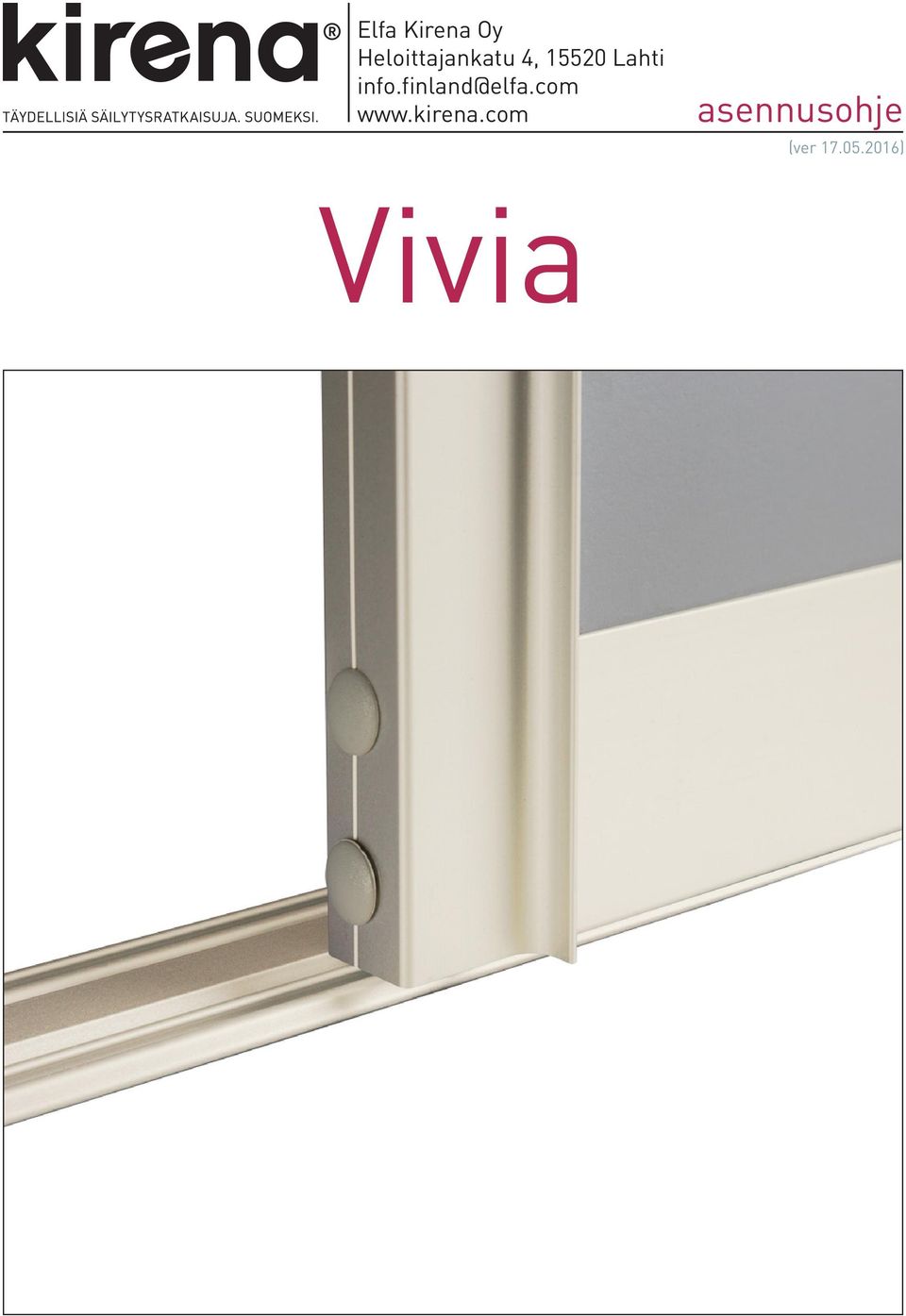

1 Elfa Kirena Oy Heloittajankatu 4, Lahti asennusohje (ver ) Vivia

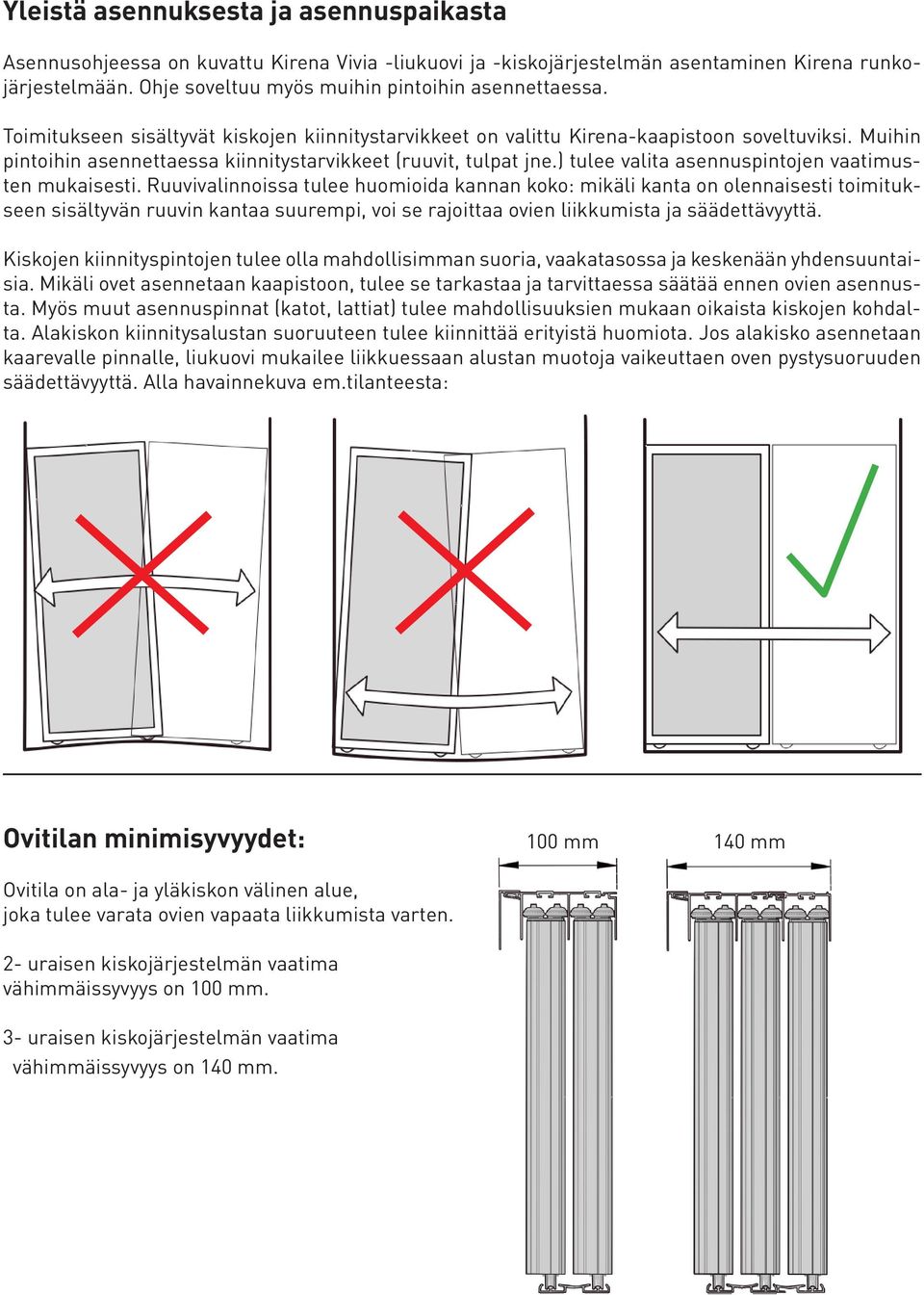

2 Yleistä asennuksesta ja asennuspaikasta Asennusohjeessa on kuvattu Kirena Vivia -liukuovi ja -kiskojärjestelmän asentaminen Kirena runkojärjestelmään. Ohje soveltuu myös muihin pintoihin asennettaessa. Toimitukseen sisältyvät kiskojen kiinnitystarvikkeet on valittu Kirena-kaapistoon soveltuviksi. Muihin pintoihin asennettaessa kiinnitystarvikkeet (ruuvit, tulpat jne.) tulee valita asennuspintojen vaatimusten mukaisesti. Ruuvivalinnoissa tulee huomioida kannan koko: mikäli kanta on olennaisesti toimitukseen sisältyvän ruuvin kantaa suurempi, voi se rajoittaa ovien liikkumista ja säädettävyyttä. Kiskojen kiinnityspintojen tulee olla mahdollisimman suoria, vaakatasossa ja keskenään yhdensuuntaisia. Mikäli ovet asennetaan kaapistoon, tulee se tarkastaa ja tarvittaessa säätää ennen ovien asennusta. Myös muut asennuspinnat (katot, lattiat) tulee mahdollisuuksien mukaan oikaista kiskojen kohdalta. Alakiskon kiinnitysalustan suoruuteen tulee kiinnittää erityistä huomiota. Jos alakisko asennetaan kaarevalle pinnalle, liukuovi mukailee liikkuessaan alustan muotoja vaikeuttaen oven pystysuoruuden säädettävyyttä. Alla havainnekuva em.tilanteesta: Ovitilan minimisyvyydet: 100 mm 140 mm Ovitila on ala- ja yläkiskon välinen alue, joka tulee varata ovien vapaata liikkumista varten. 2- uraisen kiskojärjestelmän vaatima vähimmäissyvyys on 100 mm. 3- uraisen kiskojärjestelmän vaatima vähimmäissyvyys on 140 mm.

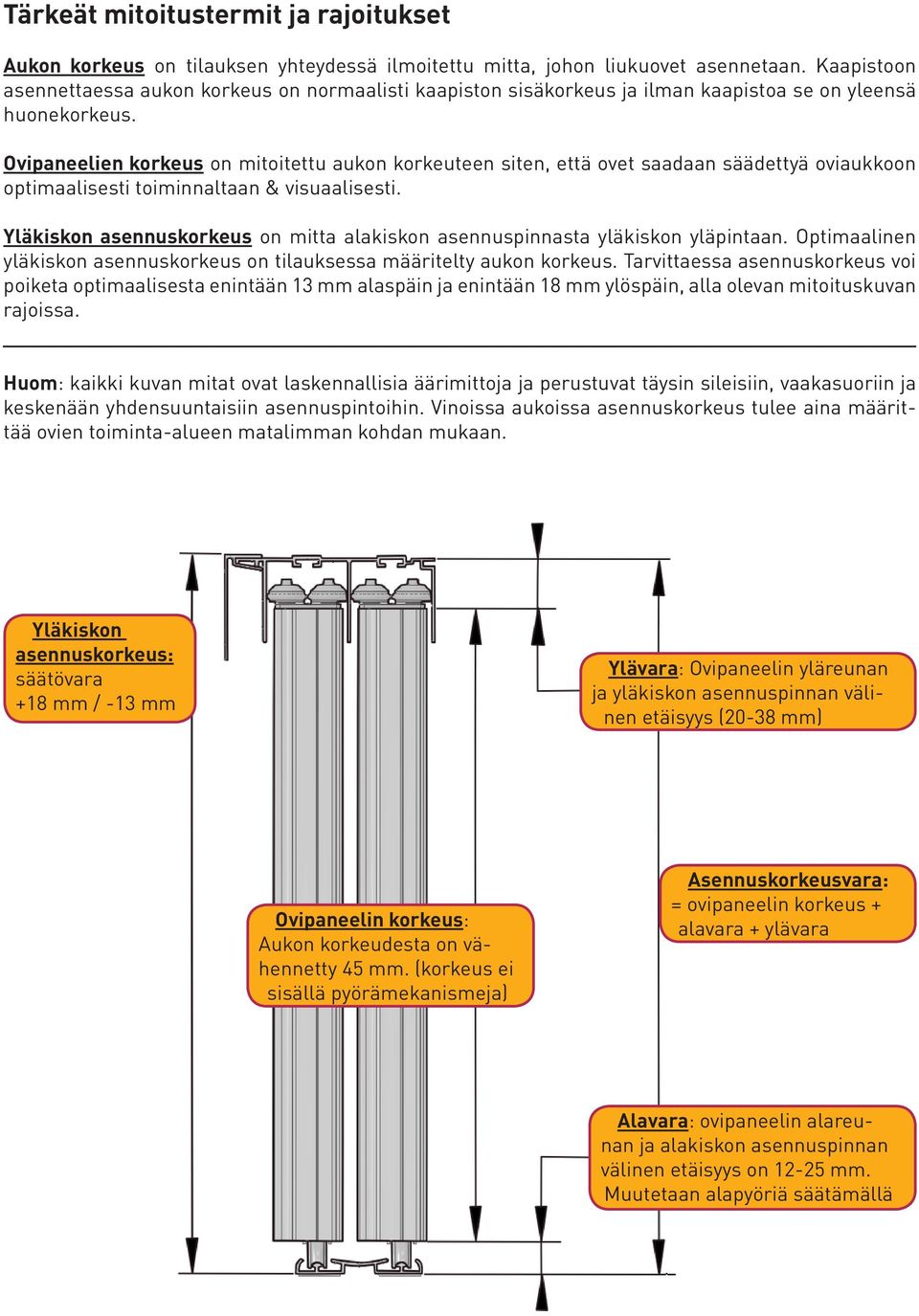

3 Tärkeät mitoitustermit ja rajoitukset Aukon korkeus on tilauksen yhteydessä ilmoitettu mitta, johon liukuovet asennetaan. Kaapistoon asennettaessa aukon korkeus on normaalisti kaapiston sisäkorkeus ja ilman kaapistoa se on yleensä huonekorkeus. Ovipaneelien korkeus on mitoitettu aukon korkeuteen siten, että ovet saadaan säädettyä oviaukkoon optimaalisesti toiminnaltaan & visuaalisesti. Yläkiskon asennuskorkeus on mitta alakiskon asennuspinnasta yläkiskon yläpintaan. Optimaalinen yläkiskon asennuskorkeus on tilauksessa määritelty aukon korkeus. Tarvittaessa asennuskorkeus voi poiketa optimaalisesta enintään 13 mm alaspäin ja enintään 18 mm ylöspäin, alla olevan mitoituskuvan rajoissa. Huom: kaikki kuvan mitat ovat laskennallisia äärimittoja ja perustuvat täysin sileisiin, vaakasuoriin ja keskenään yhdensuuntaisiin asennuspintoihin. Vinoissa aukoissa asennuskorkeus tulee aina määrittää ovien toiminta-alueen matalimman kohdan mukaan. Yläkiskon asennuskorkeus: säätövara +18 mm / -13 mm Ylävara: Ovipaneelin yläreunan ja yläkiskon asennuspinnan välinen etäisyys (20-38 mm) Ovipaneelin korkeus: Aukon korkeudesta on vähennetty 45 mm. (korkeus ei sisällä pyörämekanismeja) Asennuskorkeusvara: = ovipaneelin korkeus + alavara + ylävara Alavara: ovipaneelin alareunan ja alakiskon asennuspinnan välinen etäisyys on mm. Muutetaan alapyöriä säätämällä

4 (1) YLÄKISKON ASENTAMINEN Yläkisko kiinnitetään kaapiston kattolevyyn mukana toimitettavilla 4 x 20 mm kupukantaisilla yleisruuveilla. Yläkiskoon on valmiiksi porattu reiät ruuveja varten. Yläkisko kiinnitetään kattolevyyn siten, että kiskon julkisivu asettuu noin 2 mm rungon etureunan sisäpuolelle. Huom: Muihin pintoihin kiinnitettäessä käytä aina rakenteisiin soveltuvia kiinnitystarvikkeita. 20 mm 2-urainen yläkisko: Yläkisko Soft Closing -toiminnolla: 3-urainen yläkisko: 2-urainen kisko + 1-urainen lisäkisko

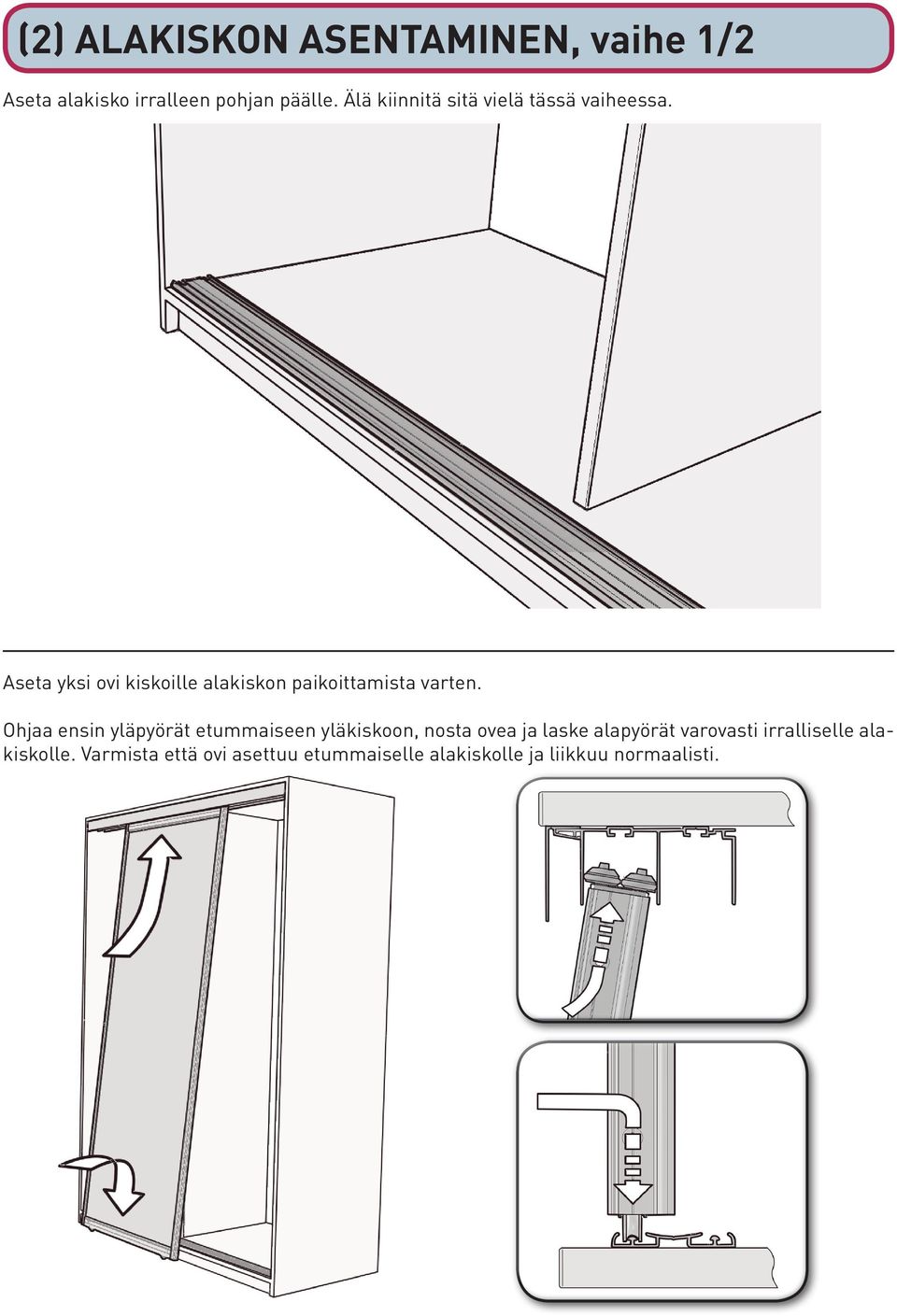

5 (2) ALAKISKON ASENTAMINEN, vaihe 1/2 Aseta alakisko irralleen pohjan päälle. Älä kiinnitä sitä vielä tässä vaiheessa. Aseta yksi ovi kiskoille alakiskon paikoittamista varten. Ohjaa ensin yläpyörät etummaiseen yläkiskoon, nosta ovea ja laske alapyörät varovasti irralliselle alakiskolle. Varmista että ovi asettuu etummaiselle alakiskolle ja liikkuu normaalisti.

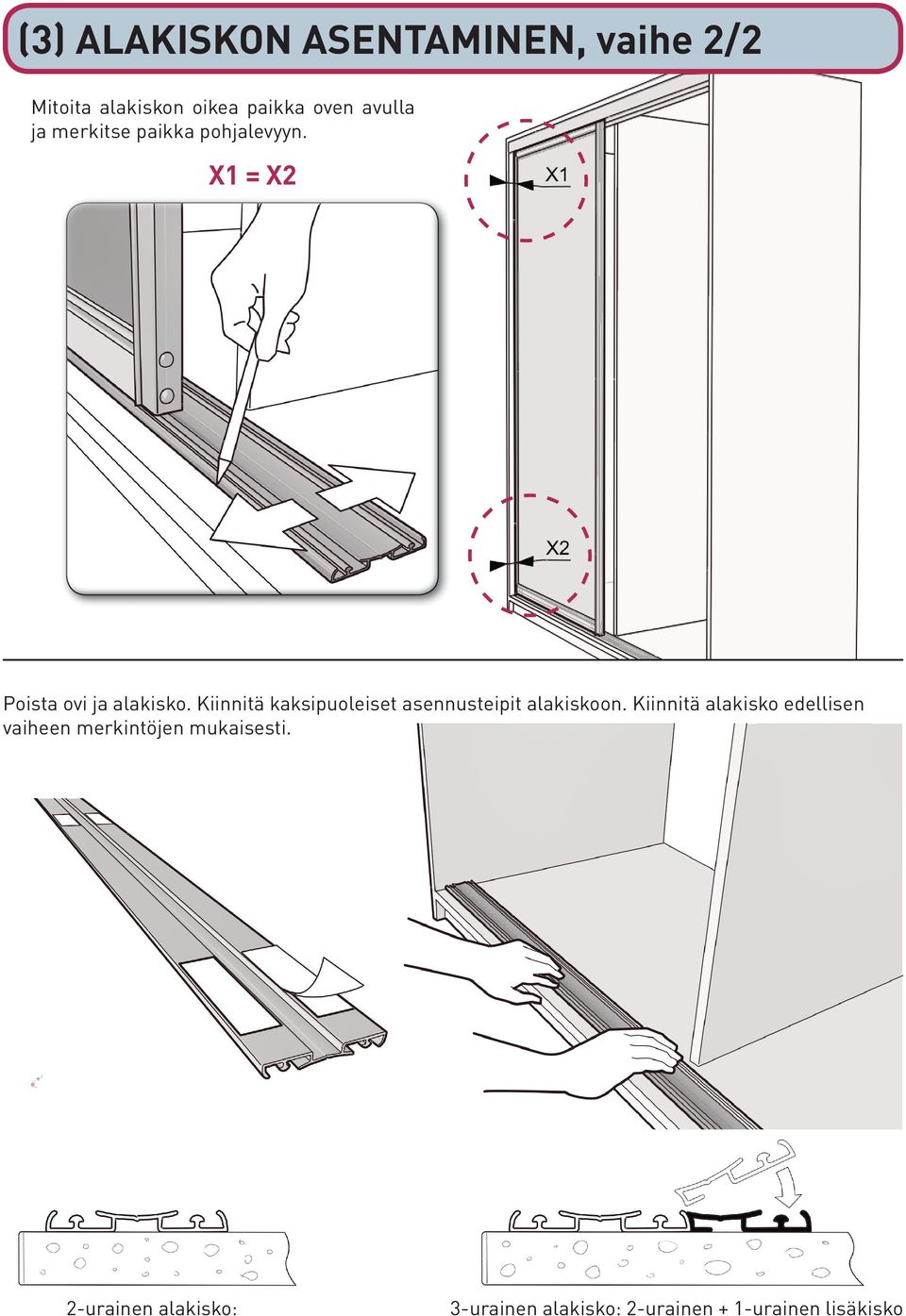

6 (3) ALAKISKON ASENTAMINEN, vaihe 2/2 Mitoita alakiskon oikea paikka oven avulla ja merkitse paikka pohjalevyyn. X1 = X2 Poista ovi ja alakisko. Kiinnitä kaksipuoleiset asennusteipit alakiskoon. Kiinnitä alakisko edellisen vaiheen merkintöjen mukaisesti. 2-urainen alakisko: 3-urainen alakisko: 2-urainen + 1-urainen lisäkisko

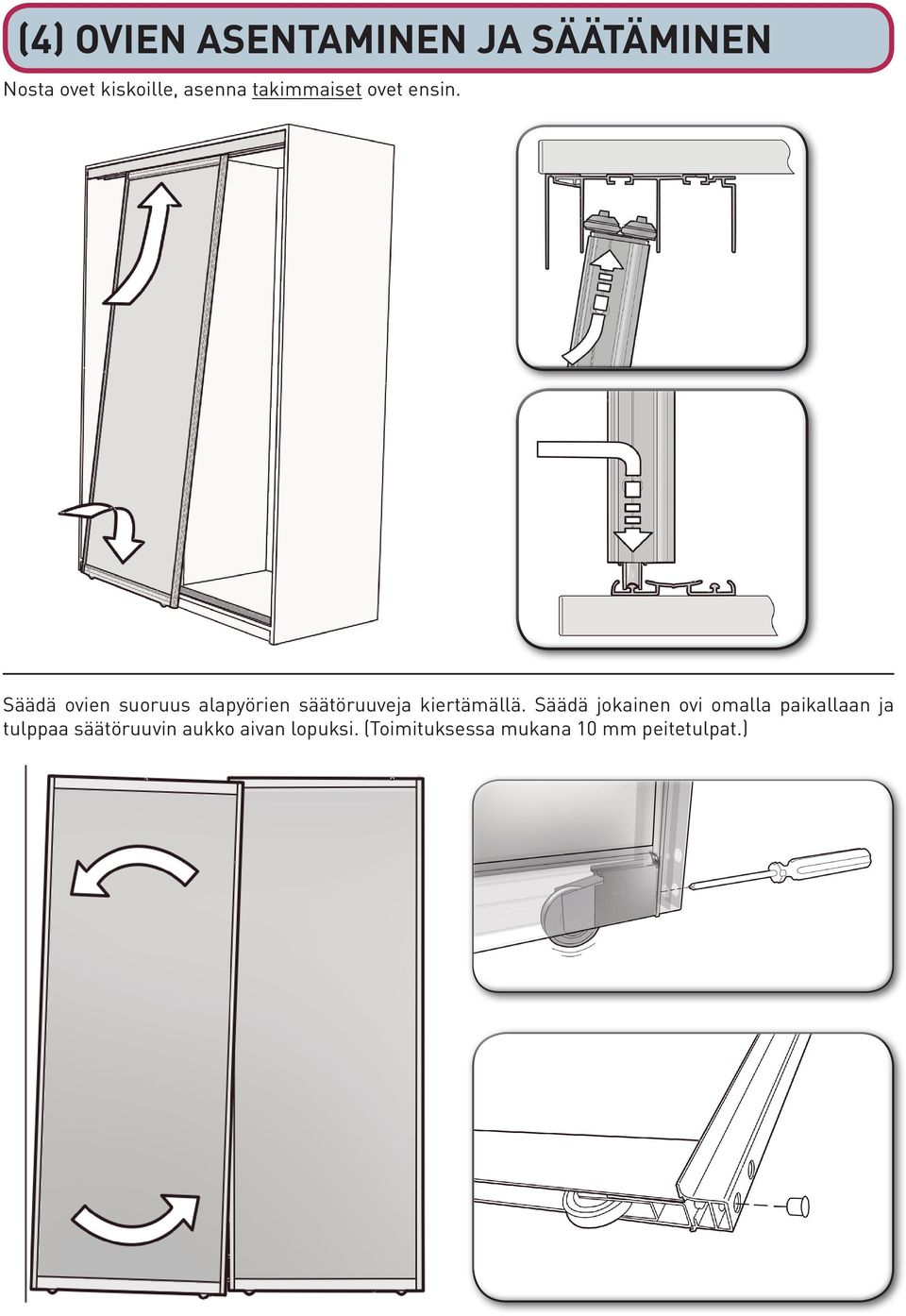

7 (4) OVIEN ASENTAMINEN JA SÄÄTÄMINEN Nosta ovet kiskoille, asenna takimmaiset ovet ensin. Säädä ovien suoruus alapyörien säätöruuveja kiertämällä. Säädä jokainen ovi omalla paikallaan ja tulppaa säätöruuvin aukko aivan lopuksi. (Toimituksessa mukana 10 mm peitetulpat.)

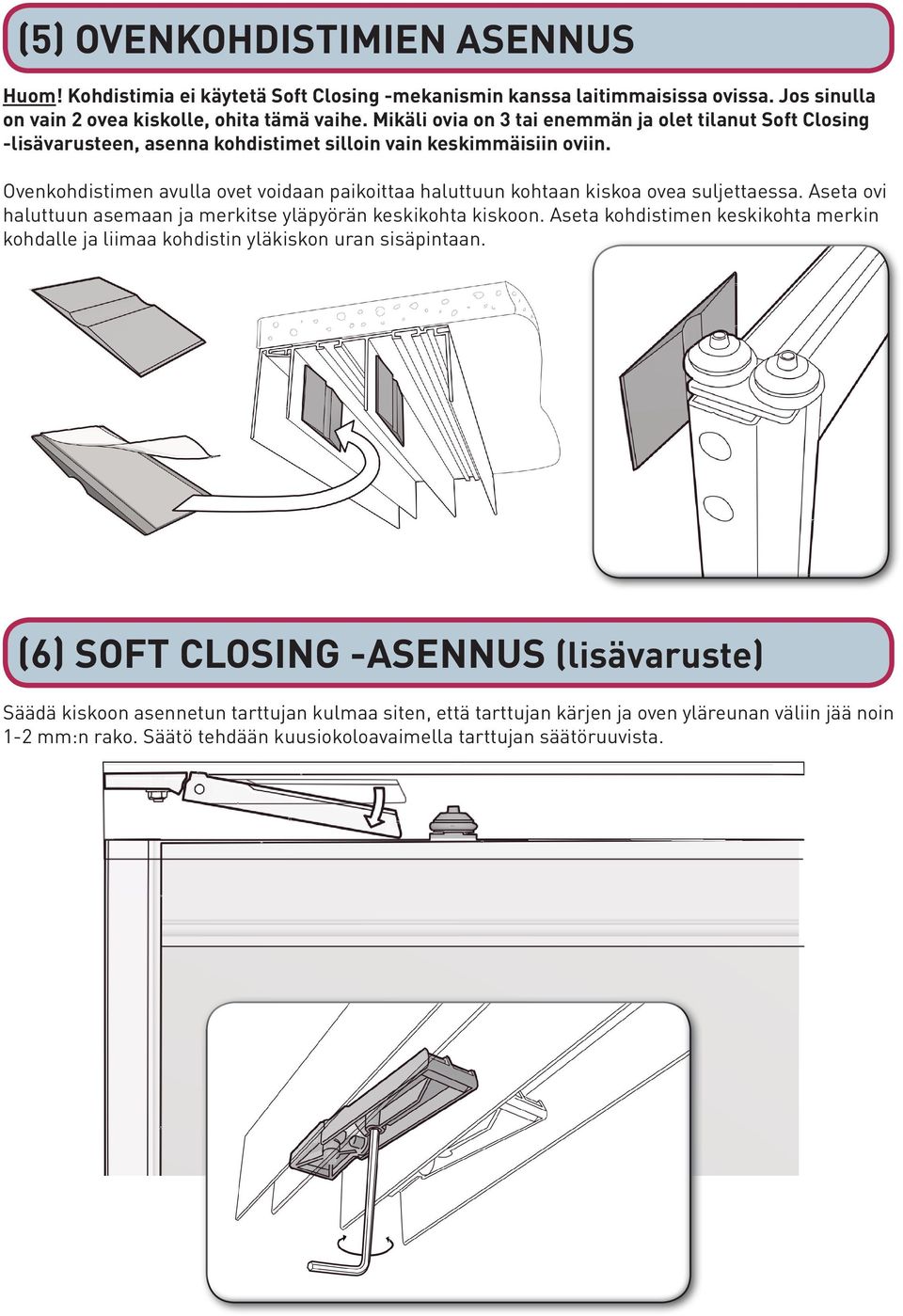

8 (5) OVENKOHDISTIMIEN ASENNUS Huom! Kohdistimia ei käytetä Soft Closing -mekanismin kanssa laitimmaisissa ovissa. Jos sinulla on vain 2 ovea kiskolle, ohita tämä vaihe. Mikäli ovia on 3 tai enemmän ja olet tilanut Soft Closing -lisävarusteen, asenna kohdistimet silloin vain keskimmäisiin oviin. Ovenkohdistimen avulla ovet voidaan paikoittaa haluttuun kohtaan kiskoa ovea suljettaessa. Aseta ovi haluttuun asemaan ja merkitse yläpyörän keskikohta kiskoon. Aseta kohdistimen keskikohta merkin kohdalle ja liimaa kohdistin yläkiskon uran sisäpintaan. (6) SOFT CLOSING -ASENNUS (lisävaruste) Säädä kiskoon asennetun tarttujan kulmaa siten, että tarttujan kärjen ja oven yläreunan väliin jää noin 1-2 mm:n rako. Säätö tehdään kuusiokoloavaimella tarttujan säätöruuvista.
