KATKEAMATON KETJU. tilaaja-suunnittelijaurakoitsija-tavarantoimittaja

Koko: px

Aloita esitys sivulta:

Download "KATKEAMATON KETJU. tilaaja-suunnittelijaurakoitsija-tavarantoimittaja"

Ilmari Virtanen
8 vuotta sitten
Katselukertoja:

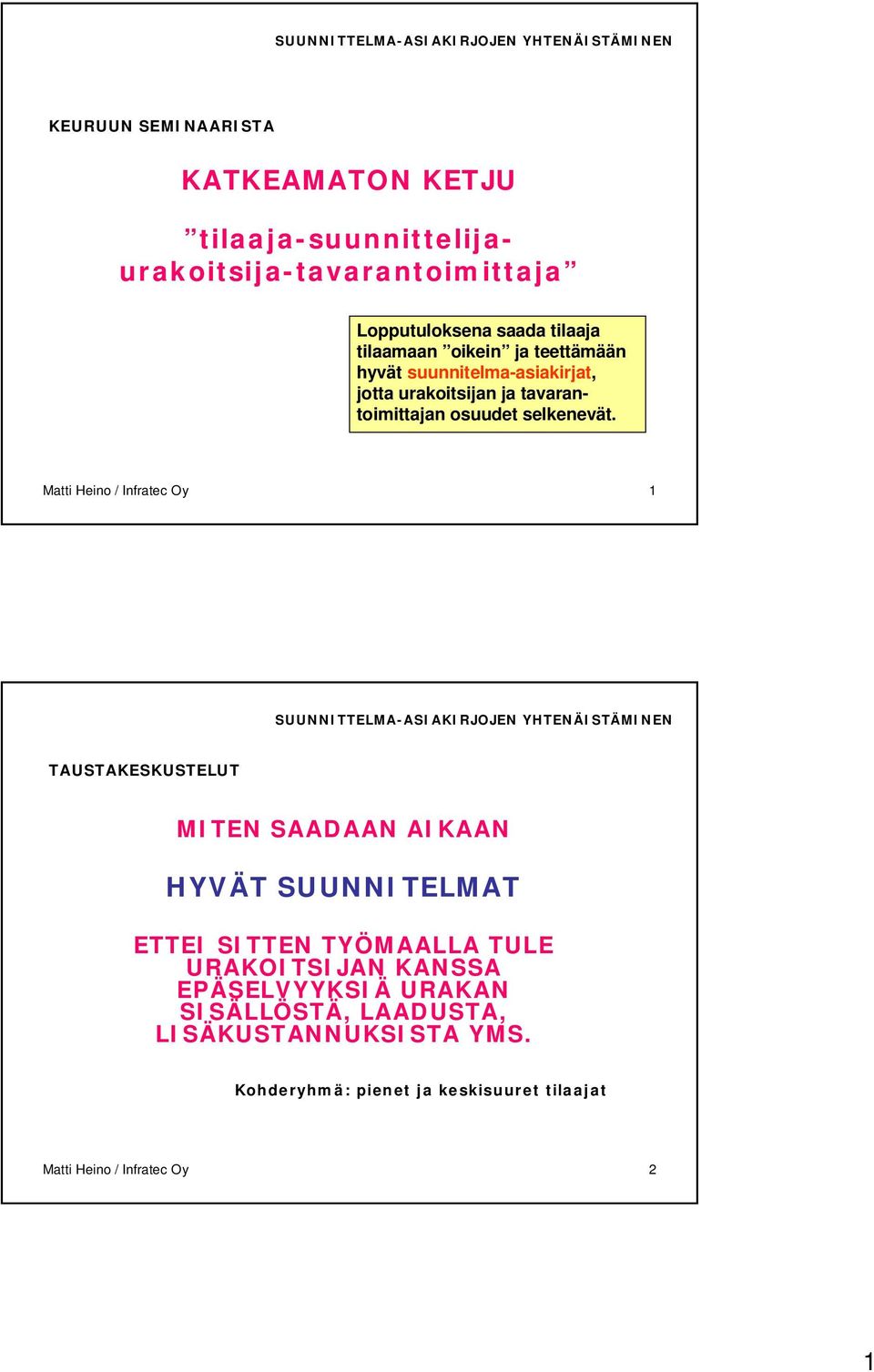

1 KEURUUN SEMINAARISTA KATKEAMATON KETJU tilaaja-suunnittelijaurakoitsija-tavarantoimittaja Lopputuloksena saada tilaaja tilaamaan oikein ja teettämään hyvät suunnitelma-asiakirjat, jotta urakoitsijan ja tavarantoimittajan osuudet selkenevät. Matti Heino / Infratec Oy 1 TAUSTAKESKUSTELUT MITEN SAADAAN AIKAAN HYVÄT SUUNNITELMAT ETTEI SITTEN TYÖMAALLA TULE URAKOITSIJAN KANSSA EPÄSELVYYKSIÄ URAKAN SISÄLLÖSTÄ, LAADUSTA, LISÄKUSTANNUKSISTA YMS. Kohderyhmä: pienet ja keskisuuret tilaajat Matti Heino / Infratec Oy 2 1

Matti Heino / Infratec Oy 1 TAUSTAKESKUSTELUT MITEN SAADAAN AIKAAN HYVÄT SUUNNITELMAT ETTEI SITTEN TYÖMAALLA TULE URAKOITSIJAN

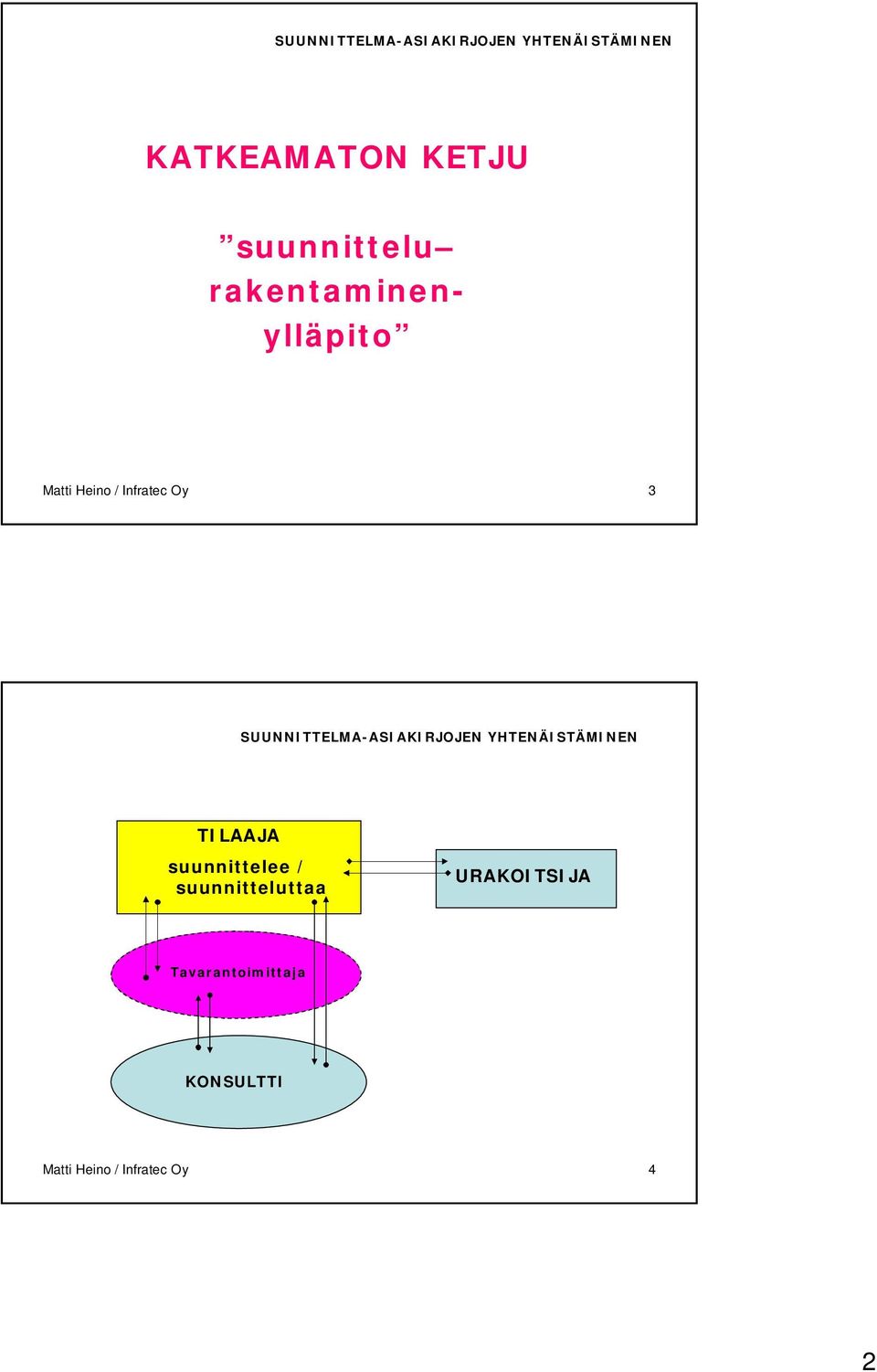

2 KATKEAMATON KETJU suunnittelu rakentaminenylläpito Matti Heino / Infratec Oy 3 TILAAJA suunnittelee / suunnitteluttaa URAKOITSIJA Tavarantoimittaja KONSULTTI Matti Heino / Infratec Oy 4 2

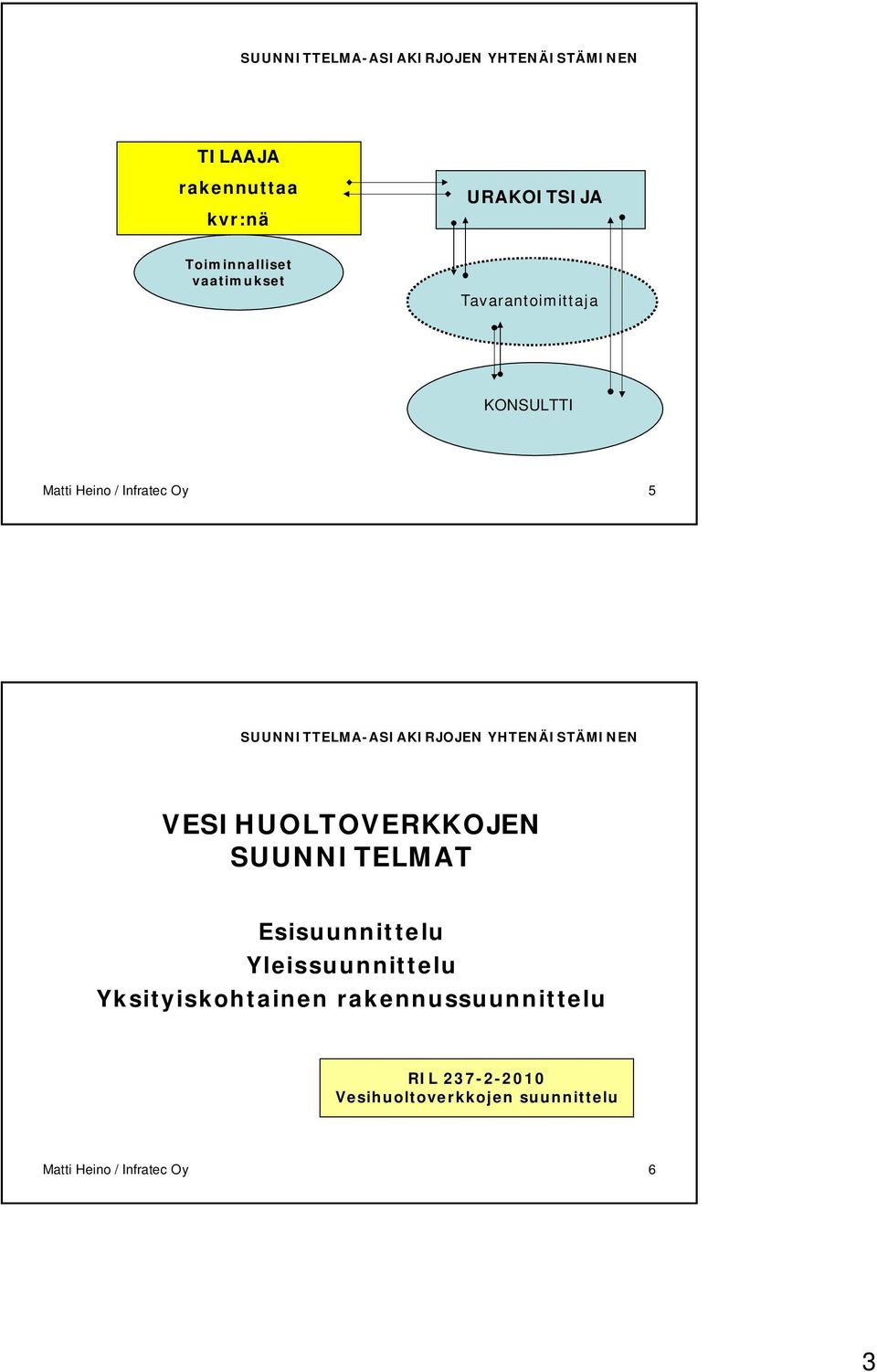

3 TILAAJA rakennuttaa kvr:nä URAKOITSIJA Toiminnalliset vaatimukset Tavarantoimittaja KONSULTTI Matti Heino / Infratec Oy 5 VESIHUOLTOVERKKOJEN SUUNNITELMAT Esisuunnittelu Yleissuunnittelu Yksityiskohtainen rakennussuunnittelu Matti Heino / Infratec Oy 6 3

Oy 5 VESIHUOLTOVERKKOJEN SUUNNITELMAT Esisuunnittelu

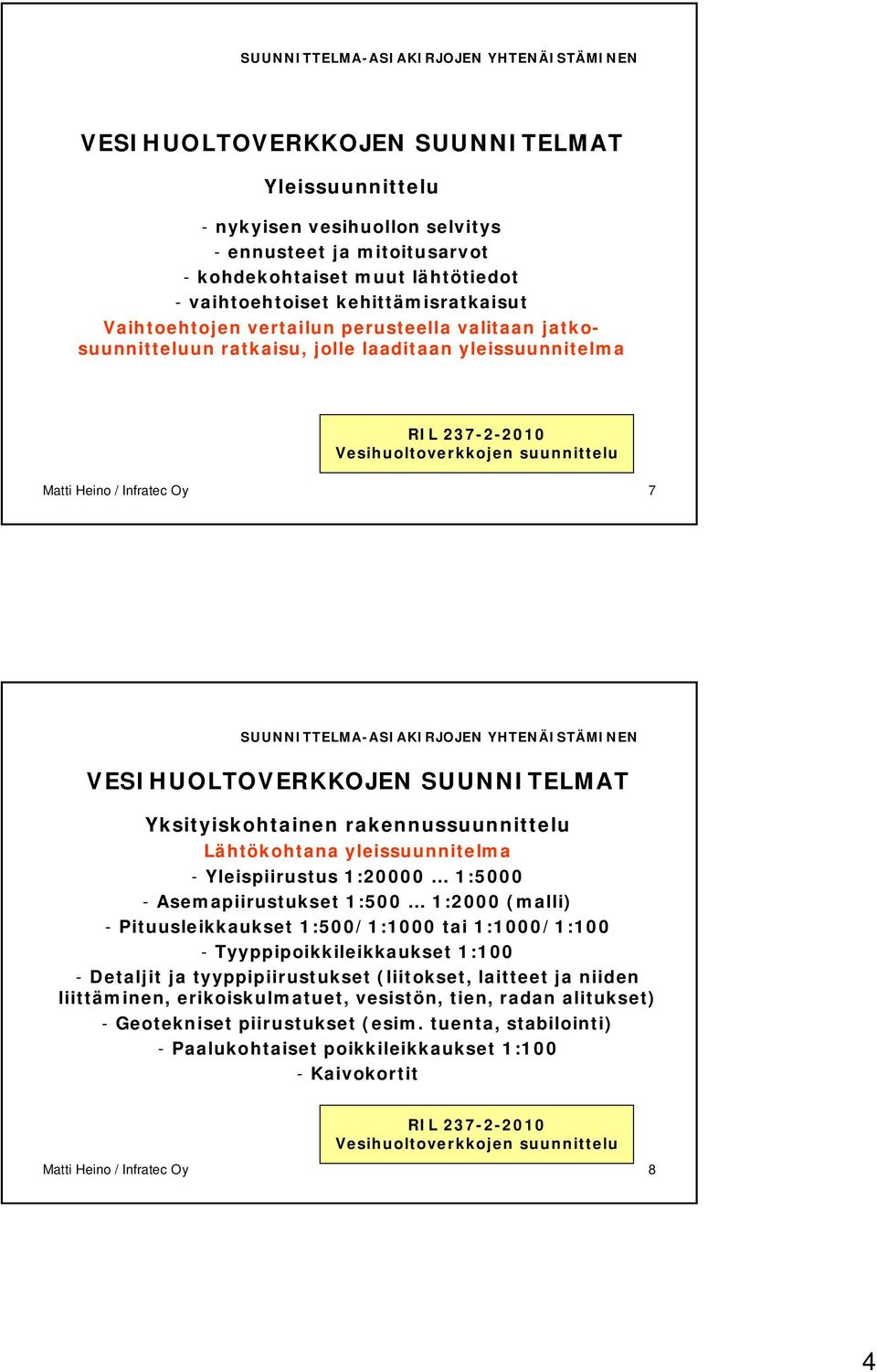

4 VESIHUOLTOVERKKOJEN SUUNNITELMAT Yleissuunnittelu - nykyisen vesihuollon selvitys - ennusteet ja mitoitusarvot - kohdekohtaiset muut lähtötiedot - vaihtoehtoiset kehittämisratkaisut Vaihtoehtojen vertailun perusteella valitaan jatkosuunnitteluun ratkaisu, jolle laaditaan yleissuunnitelma Matti Heino / Infratec Oy 7 VESIHUOLTOVERKKOJEN SUUNNITELMAT Yksityiskohtainen rakennussuunnittelu Lähtökohtana yleissuunnitelma - Yleispiirustus 1: : Asemapiirustukset 1:500 1:2000 (malli) - Pituusleikkaukset 1:500/1:1000 tai 1:1000/1:100 - Tyyppipoikkileikkaukset 1:100 - Detaljit ja tyyppipiirustukset (liitokset, laitteet ja niiden liittäminen, erikoiskulmatuet, vesistön, tien, radan alitukset) - Geotekniset piirustukset (esim. tuenta, stabilointi) - Paalukohtaiset poikkileikkaukset 1:100 - Kaivokortit Matti Heino / Infratec Oy 8 4

Lähtökohtana yleissuunnitelma - Yleispiirustus 1:20000 1:5000 - Asemapiirustukset 1:500 1:2000 (malli) - Pituusleikkaukset 1:500/1:1000 tai 1:1000/1:100 - Tyyppipoikkileikkaukset 1:100 - Detaljit ja

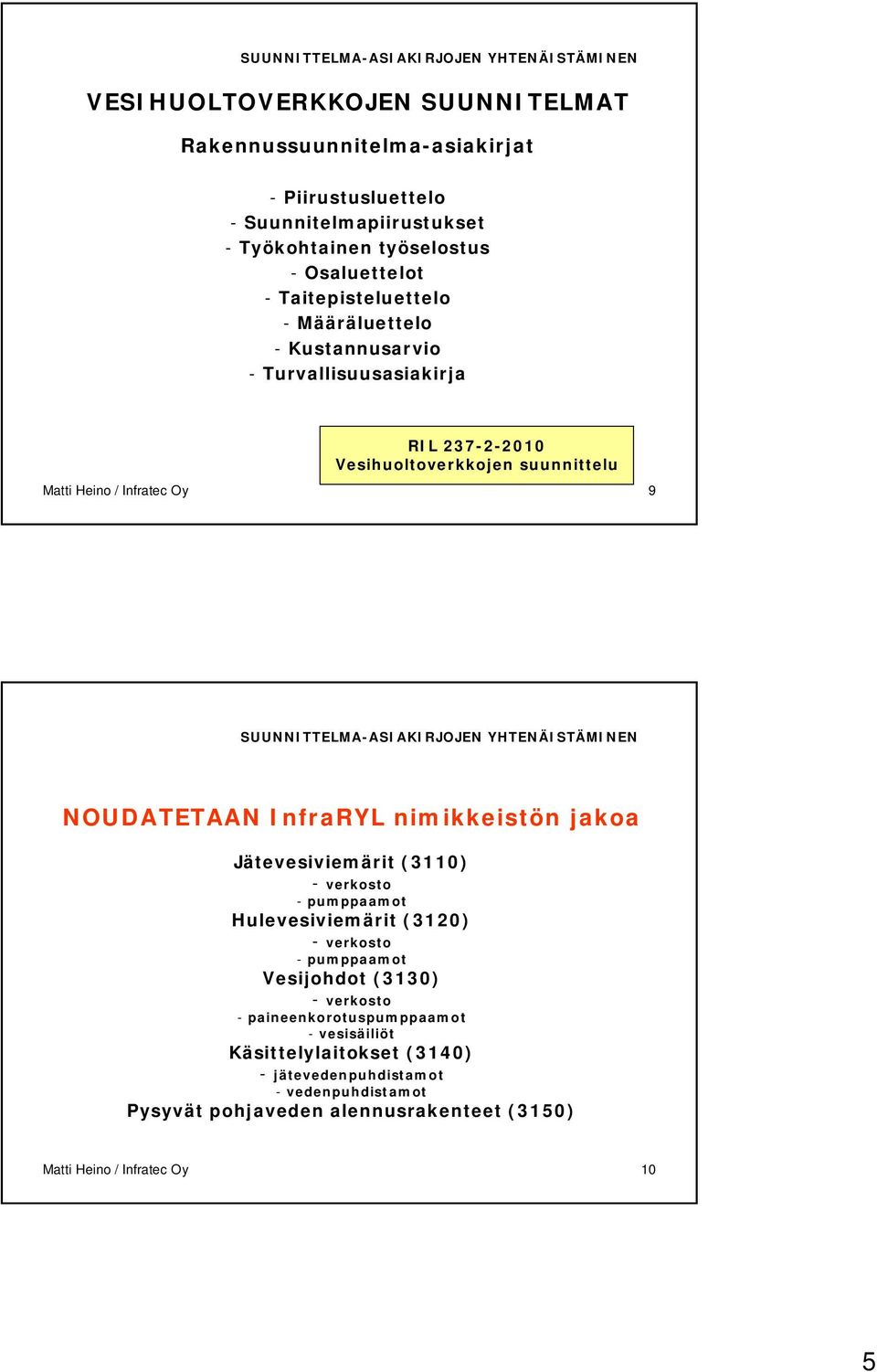

5 VESIHUOLTOVERKKOJEN SUUNNITELMAT Rakennussuunnitelma-asiakirjat - Piirustusluettelo - Suunnitelmapiirustukset - Työkohtainen työselostus - Osaluettelot - Taitepisteluettelo - Määräluettelo - Kustannusarvio - Turvallisuusasiakirja Matti Heino / Infratec Oy 9 NOUDATETAAN InfraRYL nimikkeistön jakoa - pumppaamot Hulevesiviemärit (3120) - pumppaamot Vesijohdot (3130) - paineenkorotuspumppaamot - vesisäiliöt Käsittelylaitokset (3140) - jätevedenpuhdistamot - vedenpuhdistamot Pysyvät pohjaveden alennusrakenteet (3150) Matti Heino / Infratec Oy 10 5

InfraRYL nimikkeistön jakoa - pumppaamot Hulevesiviemärit (3120) - pumppaamot Vesijohdot (3130) - paineenkorotuspumppaamot - vesisäiliöt

6 yleispiirustus (sovittu mittakaava) asemapiirustukset (johtosiirtokartat) (sovittu mittakaava) pituusleikkaukset (sovittu mittakaava) tyyppipoikkileikkaukset kaivantopoikkileikkaukset (paalukohtaiset poikkileikkaukset) kaivantosuunnitelmat detaljit ja erikoispiirustukset kulmatuet liitokset paikalla valurakenteet perustaminen (laatat, paalutukset, erikoisperustaminen) tuenta kaivokortit mittaussuunnitelma määräluettelot InfraRYL 2006:n mukaan kustannusarviot johto-osittain työkohtaiset laatuvaatimukset ja työselostukset turvallisuusasiakirja Matti Heino / Infratec Oy 11 Suunnittelutoimeksiannon liiteasiakirja Asemapiirustus Kaivantopoikkileikkaukset Mittakaava 1:500 (asemakaava-alueilla), muualla 1:2000. Karttapohjana kunnan mittaustoimiston aineisto. Mittakaava 1:100 Mallipiirustus. Korvaa paalukohtaiset poikkileikkaukset. Laaditaan niiltä osuuksilta, joissa geotekniset olosuhteet edellyttävät poikkileikkauksen muutoksia. Esitetään kaikki kaivannon tekoon vaikuttavat seikat. Matti Heino / Infratec Oy 12 6

mittaussuunnitelma määräluettelot InfraRYL 2006:n mukaan kustannusarviot johto-osittain työkohtaiset laatuvaatimukset ja työselostukset turvallisuusasiakirja Matti Heino / Infratec Oy 11

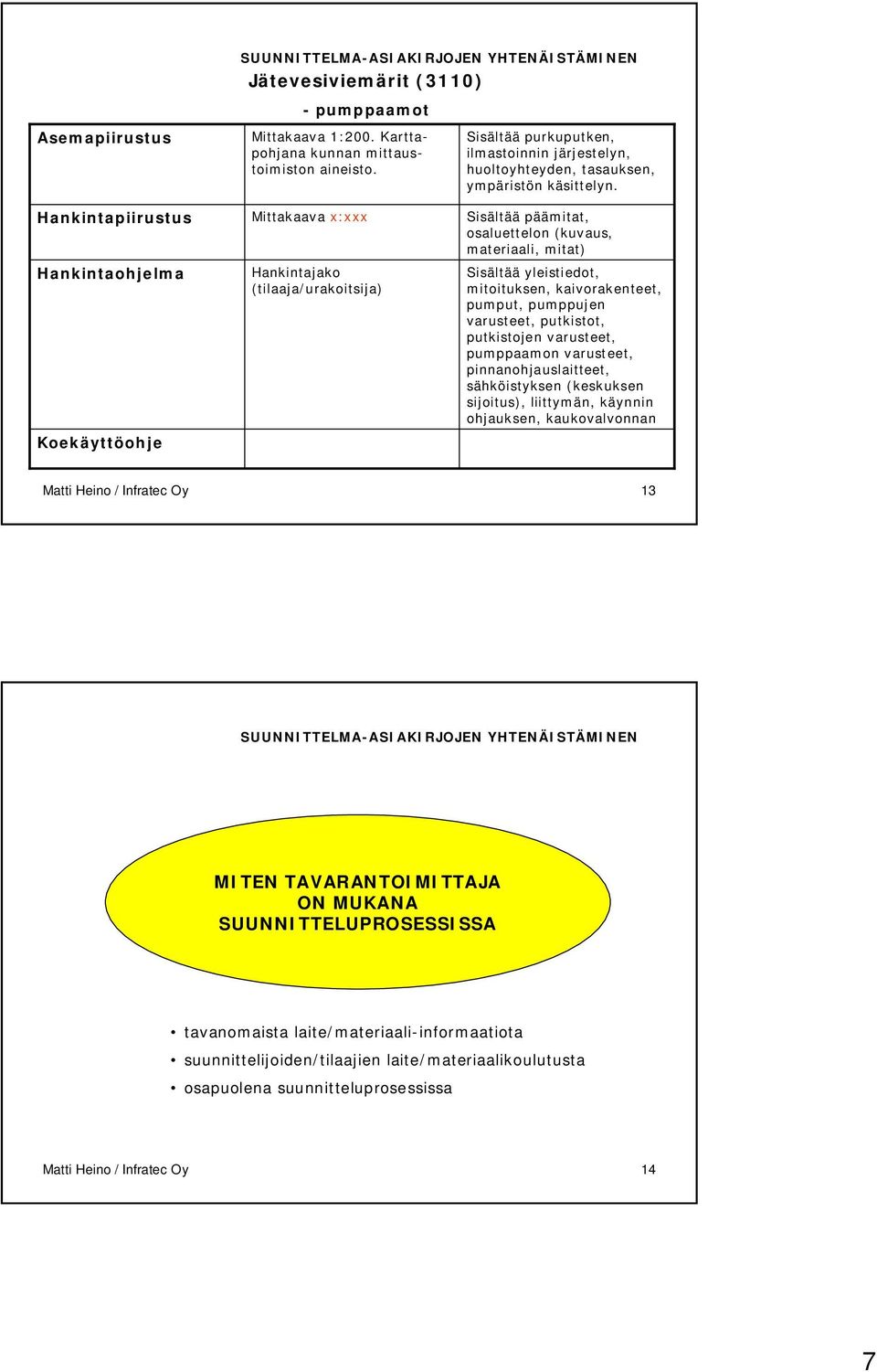

7 Asemapiirustus - pumppaamot Mittakaava 1:200. Karttapohjana kunnan mittaustoimiston aineisto. Sisältää purkuputken, ilmastoinnin järjestelyn, huoltoyhteyden, tasauksen, ympäristön käsittelyn. Hankintapiirustus Hankintaohjelma Koekäyttöohje Mittakaava x:xxx Hankintajako (tilaaja/urakoitsija) Sisältää päämitat, osaluettelon (kuvaus, materiaali, mitat) Sisältää yleistiedot, mitoituksen, kaivorakenteet, pumput, pumppujen varusteet, putkistot, putkistojen varusteet, pumppaamon varusteet, pinnanohjauslaitteet, sähköistyksen (keskuksen sijoitus), liittymän, käynnin ohjauksen, kaukovalvonnan Matti Heino / Infratec Oy 13 MITEN TAVARANTOIMITTAJA ON MUKANA SUUNNITTELUPROSESSISSA tavanomaista laite/materiaali-informaatiota suunnittelijoiden/tilaajien laite/materiaalikoulutusta osapuolena suunnitteluprosessissa Matti Heino / Infratec Oy 14 7

kaivorakenteet, pumput, pumppujen varusteet, putkistot, putkistojen varusteet, pumppaamon varusteet, pinnanohjauslaitteet, sähköistyksen (keskuksen sijoitus), liittymän, käynnin ohjauksen,
