Laihian kunta 1(5) Tekninen osasto VALAISTUKSEN OHJAUSJÄRJESTELMÄN UUSIMINEN TYÖSELITYS

Transkriptio

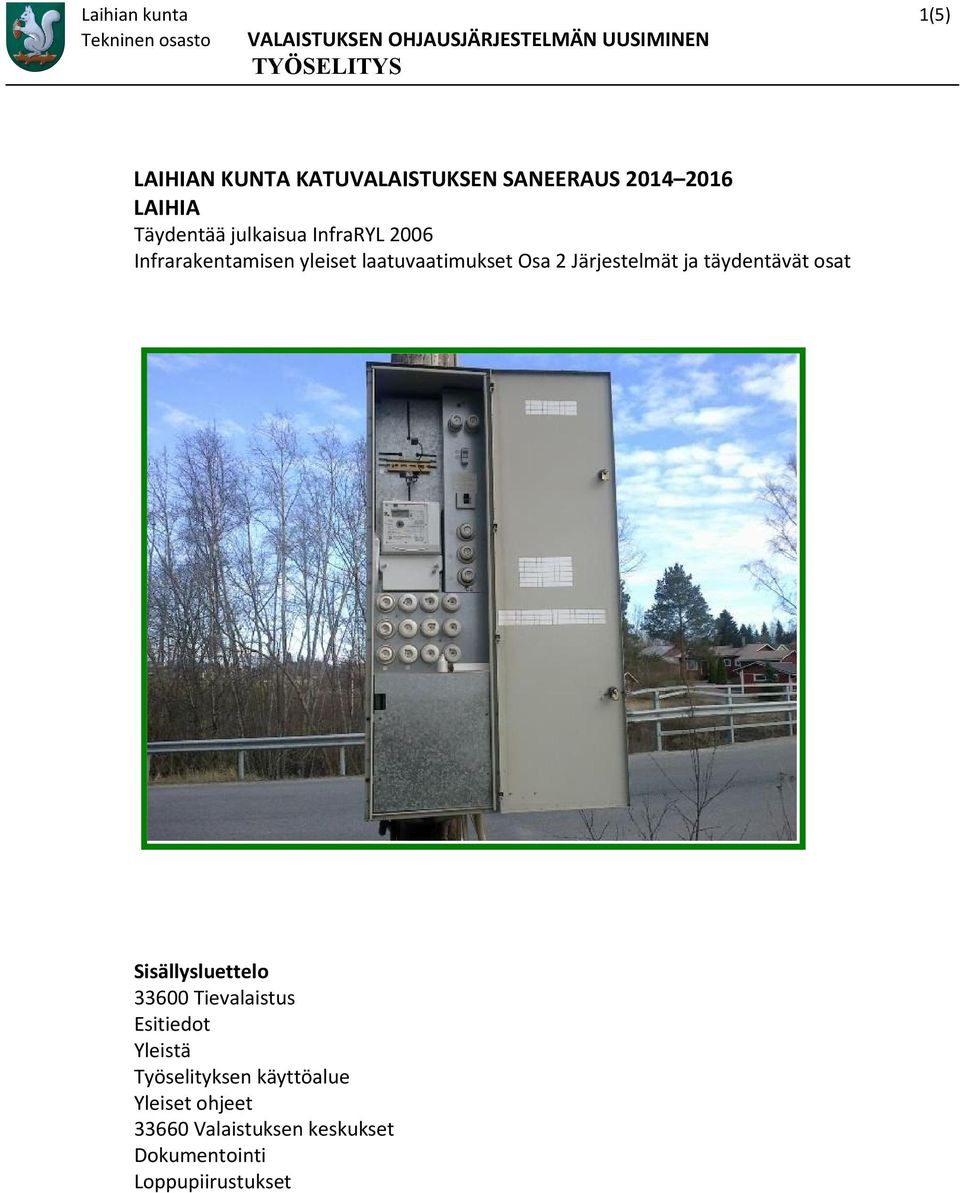

1 1(5) LAIHIAN KUNTA KATUVALAISTUKSEN SANEERAUS LAIHIA Täydentää julkaisua InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset Osa 2 Järjestelmät ja täydentävät osat Sisällysluettelo Tievalaistus Esitiedot Yleistä Työselityksen käyttöalue Yleiset ohjeet Valaistuksen keskukset Dokumentointi Loppupiirustukset

2 2(5) Esitiedot Tilaaja: Rakennuskohde: Sähkösuunnitelma: Sähkölaitos: Puhelinlaitos: PL13 Laihiantie Laihia KATUVALAISTUKSEN OHJAUSJÄRJESTELMÄN UUSIMINEN 2014 Urakoitsija Vaasan sähkö Oy PL 26 Kirkkopuistikko Vaasa Anvia Yrityspalvelut Oy Pitkäkatu Vaasa Johtotiedot Yleistä Työselityksen käyttöalue Tämän työselityksen lisäksi noudatetaan julkaisua: InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset Osa 2, Järjestelmät ja täydentävät osat. Hankinnan laajuus käsittää oheisten suunnitelma-asiakirjojen mukaisen tievalaistuksen ohjausjärjestelmän uusimisen. Yleiset ohjeet Valaistuksen ohjausjärjestelmän rakentamisessa on noudatettava Suomen sähkölakeja ja asetuksia sekä näitä täydentäviä määräyksiä, tiedonantoja ja EU-direktiivejä sekä rakentamishetkellä voimassaolevia. Työn toteuttamisessa ja tarkastuksissa noudatetaan myös Tukesin ohjetta S , sekä siinä mainittuja standardisarjan SFS-6000 standardeja. Ohjausjärjestelmän uusiminen oltava valmis viimeistään mennessä. Ennen ohjausjärjestelmän käyttöönottoa urakoitsija suorittaa käyttöönottotarkastuksen, josta laatii pöytäkirjan. Uusittaville keskuksille urakoitsija vastaa keskusten suunnittelusta. Uusissa keskuksissa jää käyttämättä vähintään 1kpl vapaita 3-vaihelähtöja kalustettuna valmiiksi valaistukselle sekä 2kpl vapaata 10A ohjauslähtöjä sekä M2-ristikko tilanvaraus ohjauslaitteelle. Urakoitsija teettää sähköasennusten varmennustarkastuksen kolmannella osapuolella. Em. tarkastus teetetään myös 3x25A ja 3x35A -liittymäkohteissa. Urakoitsija luovuttaa tarkastuspöytäkirjat tilaajalle varmennustarkastuksen lakimääräisestä 3kk:n suoritusajasta poiketen urakan loppukokouksessa. Rakennettava tievalaistuksen ohjausjärjestelmä sijaitsee Vaasan sähkö Oy:n siirtoverkon alueella. Mikäli uusittava keskus joudutaan rakentamaan maanjakokaappina, sijainti sekä liittymiskohdat varmistetaan verkon haltijan sekä tilaajan kanssa ennen asentamista. Keskuksia perustettaessa huomioitava, ettei vahingoiteta maanalaisia maadoituksia tai muuta kaapelointia tai rakenteita. Keskusta perustettaessa varoetäisyys risteäviin kaapeleihin 1m.

3 3(5) Valaisimet Laihian kunnan katuvalaistussaneerauksen seuraavina vuosina valaisimet vaihdetaan uusiin Led-valaisimiin. Vaihdot eivät kuulu tähän urakkaan Sähkönjakolaitteet Pääasiassa käytettään nykyisiä tievalokeskuksia, joihin lisätään ohjauslaite. Vyöryohjatut katuvalokeskukset jäävät pääasiassa ennalleen. Tievalaistuskeskusten ohjausjärjestelmänä tulee olla Kolmannen sukupolven laajennettava C2 SmartLight Street (sähkönumero ) ohjausyksikkö tai vastaava. Ohjausjärjestelmän tekniset ja toiminnalliset vaatimukset on esitetty erillisessä liitteessä. Internet valvontaohjelmistosta pitää voida muuttaa: 1. valaistuksen syttymisvaloisuustasoa 2. valaistuksen sammutusvaloisuustasoa 3. valaistuksen sammutus-/sytytysaikaa 4. poikkeuspäivät kalenterista, esim. joulun aika, uusivuosi tms., jolloin voidaan asettaa poikkeava syttymis-/sammutus-tasot tai aika. 5. kauko-ohjattu päälle/pois kaikki keskukset, yksittäinen keskus ja ryhmittäin 6. vikatilan raportointi sähköpostiin ja tekstiviestinä, tilaajan antamaan sähköpostiin ja puhelin numeroon 7. keskuksen ja käyttöliittymän tulee olla päivitettävissä tulevaisuuden tarpeisiin Valaistuksen maakaapelien asennus (tarvittaessa) Maakaapeliosuuden ryhmäkaapeleina käytetään AMCMK kaapelia. Urakoitsija tekee uusittavista kaapeloinneista suunnitelmat hyväksyttää ne tilaajalle. Kaivuluvat tarvitaan kunnan alueella kaivettaessa. Kaapelit vedetään kaapeliojaan asennettavaan TEL 110 B-luokan suojaputkeen. Tienalitusputket sekä liittymäkohdissa ovat lk.-a suojaputkia. Korkeajännitesähkölinjan läheisyydessä noudatetaan myös Fingrid:n ohjeita. Rataristeämäkohdissa noudatetaan myös ratahallinnon ohjeita ja määräyksiä. Kaivutöistä aiheutuvat nurmialueiden vauriot on korjattava edeltäneeseen tasoon lisäämällä multaa ja istuttamalla uutta nurmea. Urakoitsijan tulee ennen suojaputkien peittämistä kartoittaa kaikki kaapelireitit 10 cm:n tarkkuudella (etäisyys tien keskilinjasta ja kaapeli syvyys). Uusien kaapelien sijaintitiedot luovutetaan tilaajan järjestelmään soveltuvassa muodossa. Tiedot liitetään loppupiirustuksiin. Pylvääseen nousukaapelina käytetään puupylväissä MPK 3x2,5S, teräspylväissä MMJ 3x1,5S. Pylväskalustesarja uusitaan tarvittaessa. Tiedot liitetään loppupiirustuksiin. Keskuksen päävirta- sekä ryhmävirta- ja jännitearvot, keskuksen, pylväiden, alitusten sekä jatkosten sijainnit liitetään loppudokumentteihin Valaistusrakenteiden maadoitukset Käyttäjämaadoitus Cu16/25m maadoitusimpedanssi mitataan. Kaikki maadoitukset mitataan elektrodi irrallaan. Maadoituksista tehdään laatukansioon liitettävä mittauspöytäkirja. Kuluttajamaadoitus asennetaan uusille keskuksille.

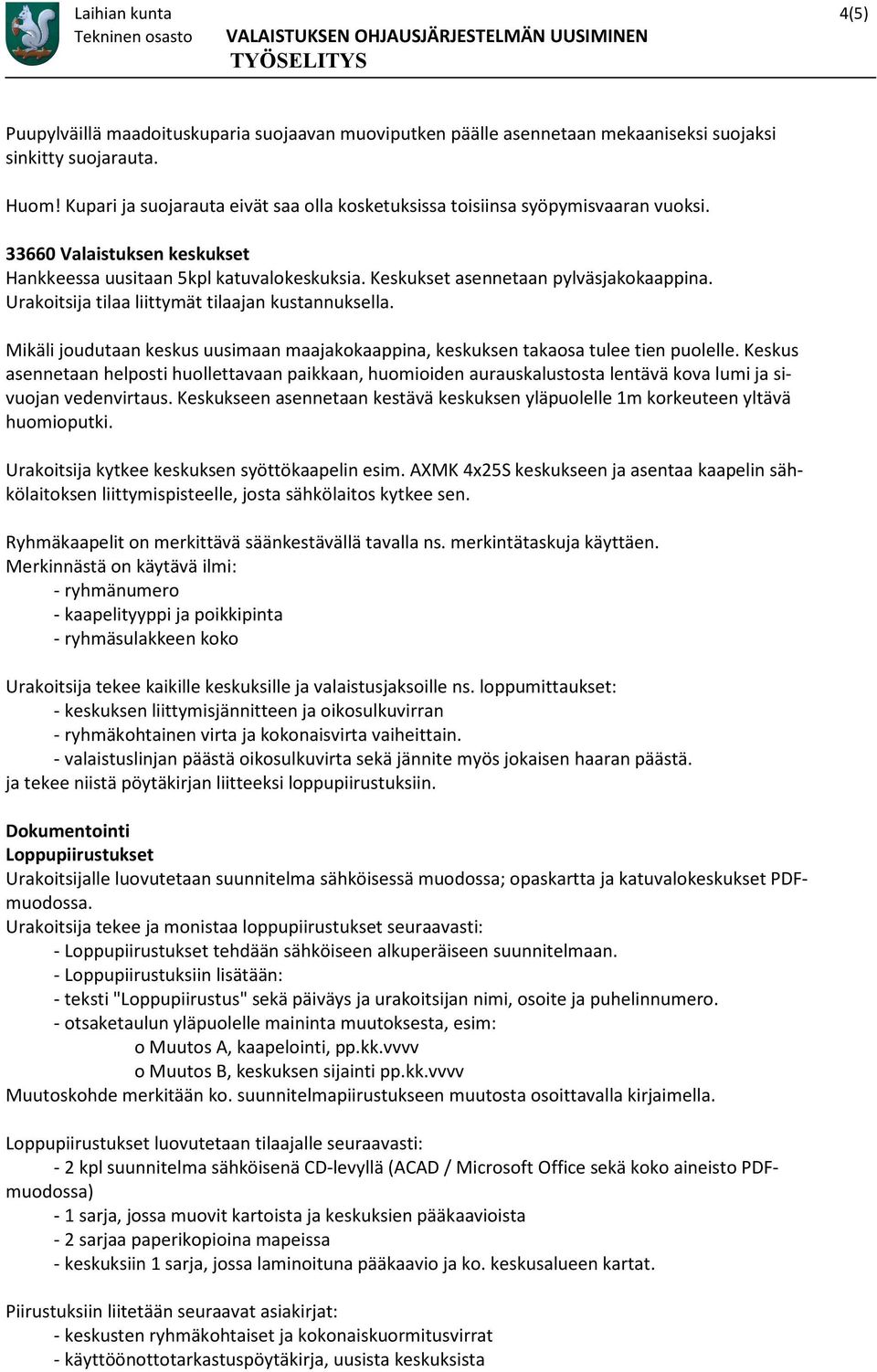

4 4(5) Puupylväillä maadoituskuparia suojaavan muoviputken päälle asennetaan mekaaniseksi suojaksi sinkitty suojarauta. Huom! Kupari ja suojarauta eivät saa olla kosketuksissa toisiinsa syöpymisvaaran vuoksi Valaistuksen keskukset Hankkeessa uusitaan 5kpl katuvalokeskuksia. Keskukset asennetaan pylväsjakokaappina. Urakoitsija tilaa liittymät tilaajan kustannuksella. Mikäli joudutaan keskus uusimaan maajakokaappina, keskuksen takaosa tulee tien puolelle. Keskus asennetaan helposti huollettavaan paikkaan, huomioiden aurauskalustosta lentävä kova lumi ja sivuojan vedenvirtaus. Keskukseen asennetaan kestävä keskuksen yläpuolelle 1m korkeuteen yltävä huomioputki. Urakoitsija kytkee keskuksen syöttökaapelin esim. AXMK 4x25S keskukseen ja asentaa kaapelin sähkölaitoksen liittymispisteelle, josta sähkölaitos kytkee sen. Ryhmäkaapelit on merkittävä säänkestävällä tavalla ns. merkintätaskuja käyttäen. Merkinnästä on käytävä ilmi: - ryhmänumero - kaapelityyppi ja poikkipinta - ryhmäsulakkeen koko Urakoitsija tekee kaikille keskuksille ja valaistusjaksoille ns. loppumittaukset: - keskuksen liittymisjännitteen ja oikosulkuvirran - ryhmäkohtainen virta ja kokonaisvirta vaiheittain. - valaistuslinjan päästä oikosulkuvirta sekä jännite myös jokaisen haaran päästä. ja tekee niistä pöytäkirjan liitteeksi loppupiirustuksiin. Dokumentointi Loppupiirustukset Urakoitsijalle luovutetaan suunnitelma sähköisessä muodossa; opaskartta ja katuvalokeskukset PDFmuodossa. Urakoitsija tekee ja monistaa loppupiirustukset seuraavasti: - Loppupiirustukset tehdään sähköiseen alkuperäiseen suunnitelmaan. - Loppupiirustuksiin lisätään: - teksti "Loppupiirustus" sekä päiväys ja urakoitsijan nimi, osoite ja puhelinnumero. - otsaketaulun yläpuolelle maininta muutoksesta, esim: o Muutos A, kaapelointi, pp.kk.vvvv o Muutos B, keskuksen sijainti pp.kk.vvvv Muutoskohde merkitään ko. suunnitelmapiirustukseen muutosta osoittavalla kirjaimella. Loppupiirustukset luovutetaan tilaajalle seuraavasti: - 2 kpl suunnitelma sähköisenä CD-levyllä (ACAD / Microsoft Office sekä koko aineisto PDFmuodossa) - 1 sarja, jossa muovit kartoista ja keskuksien pääkaavioista - 2 sarjaa paperikopioina mapeissa - keskuksiin 1 sarja, jossa laminoituna pääkaavio ja ko. keskusalueen kartat. Piirustuksiin liitetään seuraavat asiakirjat: - keskusten ryhmäkohtaiset ja kokonaiskuormitusvirrat - käyttöönottotarkastuspöytäkirja, uusista keskuksista

5 5(5) - varmennustarkastuspöytäkirja, uusista keskuksista - tarvikeluettelo käytetyistä tarvikkeista - valokuva keskuksesta n. 5 m:n etäisyydeltä edestä - valokuva keskuksen ovet avattuina Tekninen osasto
