1 Valaistussaneerauksen Toimivuus- ja tuotevaatimukset UO Liite 1 1

2

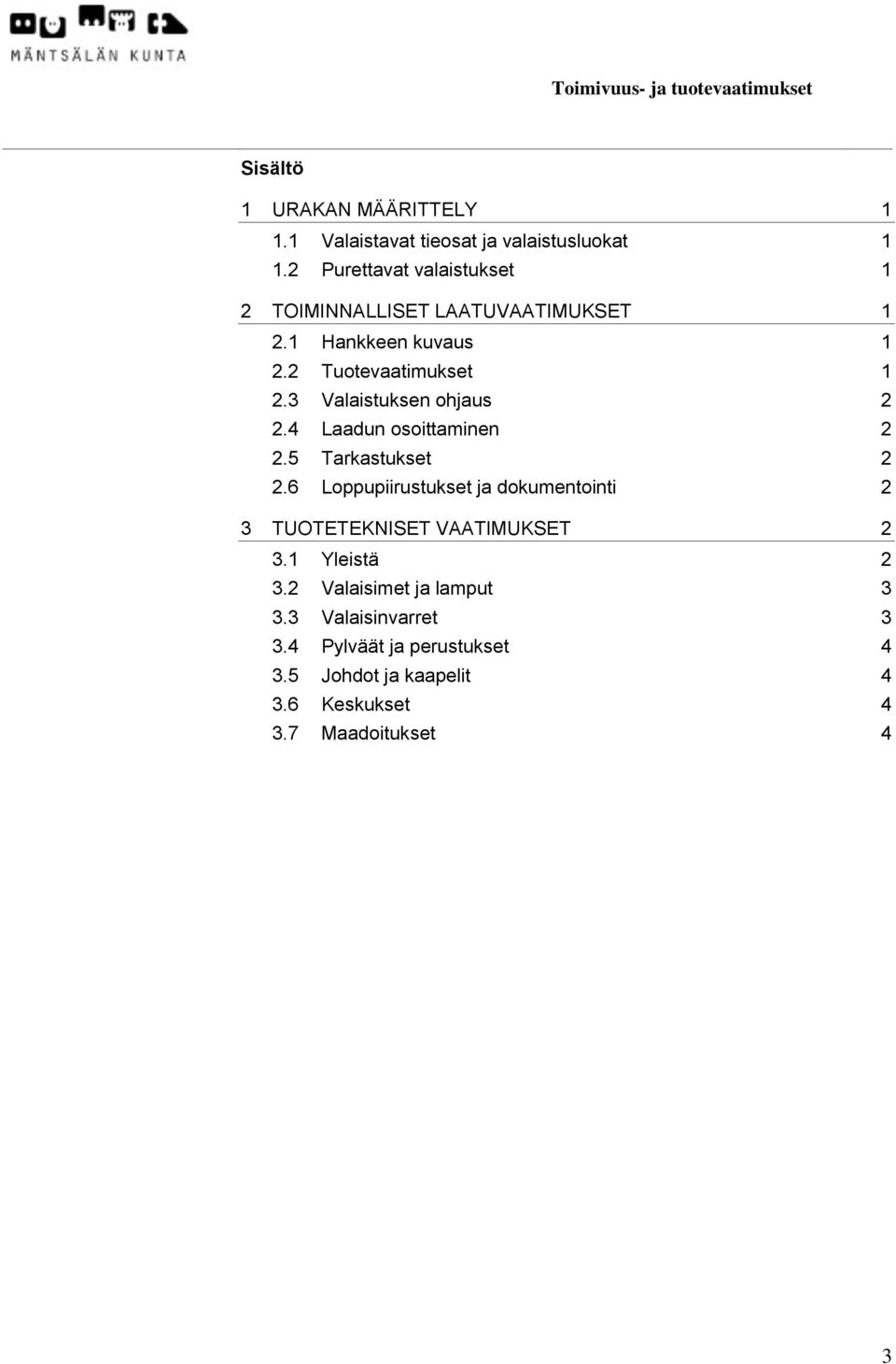

3 Sisältö 1 URAKAN MÄÄRITTELY Valaistavat tieosat ja valaistusluokat Purettavat valaistukset 1 2 TOIMINNALLISET LAATUVAATIMUKSET Hankkeen kuvaus Tuotevaatimukset Valaistuksen ohjaus Laadun osoittaminen Tarkastukset Loppupiirustukset ja dokumentointi 2 3 TUOTETEKNISET VAATIMUKSET Yleistä Valaisimet ja lamput Valaisinvarret Pylväät ja perustukset Johdot ja kaapelit Keskukset Maadoitukset 4 3

4

5 1 URAKAN MÄÄRITTELY Urakkaan kuuluu katuvalaistuksen saneeraus kaikkine niihin liittyvine töineen ja hankintoineen mukaan lukien kytkentätyöt. Saneerattavat kadut on esitetty Urakkaohjelman liitteessä 3. Liitteessä 3 on esitetty kadut, johon valaisimet vaihdetaan nykyisiin pylväisiin/varsiin sekä ne kadut, joiden puupylväisiin tulee vaihtaa myös valaisinvarret. Urakoitsija on velvollinen vaihtamaan valaisimen lisäksi valaisimen liitoskaapelin sekä maakaapeliasennuksessa pylväskalustesarjan ja ilmajohtoasennuksissa AMKA - liittimet. Urakoitsija on velvollinen dokumentoimaan vaihdettujen ja uusien asennettujen pylväiden tiedot tilaajan järjestelmään. Urakoitsija täydentää tiedot tilaajan toimittamaan Excel- taulukkoon. Tiedot, jotka tulee päivittää ovat: - Pylvään tyyppi - Pylvään kunto - Asennusaika (kk/vvvv) - Valaisintyyppi - Asennusaika (kk/vvvv) - Lampputyyppi Taulukko toimitetaan urakkaneuvottelun yhteydessä. 1.1 Valaistavat tieosat ja valaistusluokat Tässä urakassa rakennetaan urakkaohjelman liitteessä 3 Katuvalaistuksen saneeraus 2012 esitetyt valaistukset. 1.2 Purettavat valaistukset Purettu materiaali jää urakoitsijan omaisuudeksi. 2 TOIMINNALLISET LAATUVAATIMUKSET 2.1 Hankkeen kuvaus Urakkaan kuuluu katu- ja tievalaistuksen saneeraaminen kohdassa 1 Urakan määrittely kuvatussa laajuudessa. Valaistus toteutetaan laatutasoltaan "Infra RYL2006, Infra- rakentamisen yleiset laatuvaatimukset" sekä vastaavasti tekovuoden sähkö-turvallisuusmääräysten (SFS 6000 sarjan standardien) mukaisesti, ellei tässä asiakirjassa ole toisin vaadittu. 2.2 Tuotevaatimukset Tuotteiden yksittäiset laatuvaatimukset on esitetty kohdissa

6 2.3 Valaistuksen ohjaus Valaistukset liitetään nykyiseen katuvaloverkkoon. Kaikki yli 100 W (ottamateho) valaisimet tulee varustaa valaisinkohtaisella automaattisella ohjausreleellä, jolla tehoa pudotetaan n. 30 % ja valaistustaso n. 50 %. Releen toiminta-aikojen tulee olla muutettavissa asentamisen jälkeen. 2.4 Laadun osoittaminen Urakoitsijan tulee osoittaa rakentamansa valaistuksen laatu maanrakennustöiden että sähköteknillisten töiden osalta. Laatuvaatimukset ovat "Infra RYL2006, Infrarakentamisen yleiset laatuvaatimukset" sekä tekovuoden sähköturvallisuusmääräysten (SFS 6000 sarjan standardien), ellei tässä asiakirjassa ole toisin vaadittu, mukaiset. 2.5 Tarkastukset Urakkaan sisältyy SFS6000 standardin käyttöönottotarkastukset kaikkineen vaadittavineen mittauksineen. kuten mm. oikosulkuvirtojen ja jännitehäviöiden mittaukset keskuksilta ja ryhmien päissä, eristysvastusmittaukset ja PEN-johtimien jatkuvuuden mittaukset. Niistä tulee luovuttaa mittauspöytäkirja tilaajalle. Mittauspöytäkirjat liitetään loppupiirustuksiin. Työn valmistuttua, urakoitsijalle kuuluu tarvittaessa oman työn tarkastuksen lisäksi varmennustarkastuksen teettäminen kolmannella osapuolella. Tarkastuksen kustannuksista vastaa urakoitsija. 2.6 Loppupiirustukset ja dokumentointi Urakoitsija on velvollinen dokumentoimaan vaihdettujen ja uusien asennettujen pylväiden tiedot. Urakoitsija täydentää tiedot tilaajalta samaan Excel- taulukkoon. Urakoitsijan tulee toimittaa työn loppupiirustukset viimeistään vastaanottotarkastuksessa tilaajalle tiedostoina (CD / DVD, xls-, doc- muodossa). 3 TUOTETEKNISET VAATIMUKSET 3.1 Yleistä Valaistuksessa käytetään nykyaikaisia ja käytössä luotettavaksi todettuja tuotteita ja ratkaisuja. Käyttöön hyväksyttävät tuotteet on esitetty teholuokittain kohdassa 3.2. Alueittain tulee pyrkiä yhtenäiseen valaisinmallistoon. 2

7 3.2 Valaisimet ja lamput Tievalaisimien runkorakenteen tulee olla alumiinia mahdollisimman pitkän elinkaaren saavuttamiseksi. Kotelointiluokan tulee olla vähintään IP65. Valaisimen tulee olla varustettu tasolasilla. Kaikki ST 100W ja siitä suuremmat tehot tulee varustaa valaisinkohtaisella automaattisella ohjausreleellä, jolla tehoa pudotetaan n. 30 % ja valaistustaso n. 50 %. Katuvalaisimet tulee pystyä asentamaan, ilman adaptereita, valaisinvarteen mm ja 60 pylväänpäähän. Varteen asennettavien valaisimien tulee asettua luontevasti varsilinjaan nähden. Valaisimien cos φ tulee olla vähintään 0,9 ja ne tulee varustaa valaisinkohtaisella huoltokytkimellä, jolla valaisin kytketään jännitteettömäksi huollon ajaksi. Hyväksyttävät valaisimet Valmistaja / Toimittaja Valaisintyyppi Teholuokka 50 / 70 W Osram / Siteco SC50 Philips 621HGV Elektroskandia Odyssey AEC KAOS 1 Teholuokka 100 / 150 W Osram / Siteco SC100 Philips 621HGV Elektroskandia Odyssey AEC KAOS 2 Valaisimissa tulee käyttää lamppuja, jotka täyttävät EuP- direktiivin 2005/32/EY esittämät valotehokkuus, alenema ja kuolleisuus vaatimukset. Lampun valontuoton tehokkuusluku (lm/w) lasketaan lampun kokonaisvalontuotto jaettuna valaisimen verkosta ottamalla sähköteholla. Lamppujen vähimmäisvalovirrat ST lm ST lm ST lm ST lm 3.3 Valaisinvarret Käytettävien valaisinvarsien varsikulman tulee olla 5º. Valaisimille 50 / 70 W Valaisimille 100 / 150 W Varsi 5TV30 Varsi 10TV30 3

8 3.4 Pylväät ja perustukset Puupylväät Puupylväiden tulee olla kreosoottiöljy- tai kuparikyllästettyjä ja niiden tulee olla standardin SFS 2662 mukaiset. Liikenneviraston omistamilla tieosuuksilla Pylväiden tulee täyttää Liikenneviraston julkaiseman Valaisinpylväiden ja jalustojen laatuvaatimukset 2010 mukaiset vaatimukset. 3.5 Johdot ja kaapelit Valaisinjohdot ja liittimet uusitaan valaisimien vaihdonyhteydessä. Valaisinjohtona käytetään MPK 3x2,5S tai vastaavaa kaapelia. Asennus tulee tehdä niin, että valaisimen kotelointiluokka säilyy ilmoitettuna. Ilmajohtona käytetään AMKA johtoa ja maakaapeleina AXMK kaapelia, joka päätetään keskuksen ja pylvään päästä kutistemuovipäätteellä. Tiealueilla maakaapelityyppinä on AMCMK. Kaikissa kaivutöissä tulee urakoitsijan hakea kunnalta kaivulupa. Maakaapeloinnin kaivutyöt tulee pääsääntöisesti tehdä asfaltoidun alueen ulkopuolella. Mikäli joudutaan kaivamaan asfaltoidulla alueella, tulee kaivetut maat ajaa pois ja tilalle on tuotava kadun tai alueen kerrosten mukaiset materiaalit. Mikäli katu-, tai piha-alueella tehdään huolto-, rakennus, saneeraus- tai muuta muutostöitä jonka johdosta kaapelit tulee siirtää, on luvan saaja velvollinen omalla kustannuksellaan siirtämään kaapelit uuteen paikkaan. Luvan saajan tulee huolehtia, että olemassa olevia laitteita tai rakenteita ei rikota. Luvan saaja järjestää tarvittaessa kustannuksellaan liikenteen ohjauksen. 3.6 Keskukset Mahdollisesti tarvittavat keskusten siirto- ja muutostyöt tehdään lisätyönä. 3.7 Maadoitukset Maadoituksen kunto on tarkistettava. Lisättäessä maadoituskohtia tulee ottaa huomioon, että ilmajohtoasennuksissa maadoituselektrodi varustetaan pylvääseen asennettavalla maadoitusmittausliittimellä. 4
