VALAISTUS- JA SÄHKÖSUUNNITELMA PIIR.NO R17/101 VALAISTUSTÖIDEN LAATUVAATIMUKSET JA TYÖKOHTAINEN TYÖSELOSTUS

Transkriptio

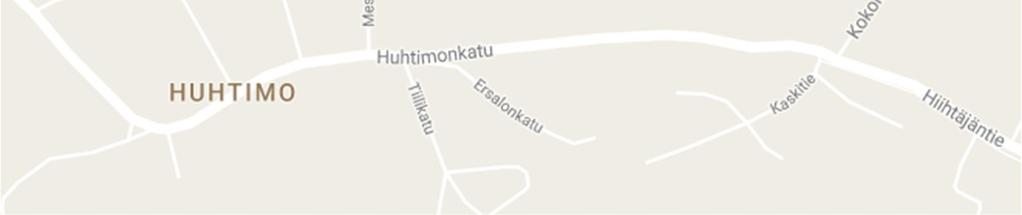

1 RIIHIMÄEN KAUPUNKI KOKONKADUN JATKE 1 KOKONKADUN JATKE VALAISTUS- JA SÄHKÖSUUNNITELMA PIIR.NO R17/101 VALAISTUSTÖIDEN LAATUVAATIMUKSET JA TYÖKOHTAINEN TYÖSELOSTUS Laatinut: Toni Eeva / Sito Oy Tarkastanut: Muutos: Tarkastanut: SUUNNITTELUALUE

2 2 Sisällysluettelo VALAISTUS Maa-, pohja ja kalliorakenteet Olevat rakenteet ja rakennusosat Poistettavat, siirrettävät ja suojattavat järjestelmät Poistettavat, siirrettävät ja suojattavat sähkörakenteet Valaistuksen purkutyöt Järjestelmät Sähkö-, tele- ja konetekniset järjestelmät Sähkön- ja tiedonsiirtorakenteet Maakaapelirakenteet Kaapeleiden putkien ja johtojen suojarakenteet Kaapelisuojausrakenteet Valaistusrakenteet Valaisinpylväät ja jalustat Valaisinpylväät Jalustan materiaali ja valinta Valaisimet Tie-, katu- ja kevytliikennevalaisimet Sähkönjakolaitteet Valaistuksen maakaapelien asennus Pylväiden sisäiset kaapelointi- ja kytkentätyöt Valaistusrakenteiden maadoitukset Kalusteet ja liitäntälaitteet Valaistuksen keskukset Tie- ja katuvalokeskukset Valmis valaistusrakenne Loppupiirustukset Valaistusrakenteen vaatimustenmukaisuuden osoittaminen Sähkötekniset tarkastukset... 8

3 VALAISTUS Täydennys työselostukseen InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset. Osa 2: Järjestelmät ja täydentävät osat. Tässä hankekohtaisessa työselostuksessa tarkennetaan ja täydennetään em. julkaisuissa esitettyjä teknisiä vaatimuksia ja ohjeita. Tässä selostuksessa esitetyt vaatimukset tulevat pätemisjärjestyksessä ennen InfraRYL 2006:n ja muiden yleisten ohjeiden vaatimuksia. Yksityiskohtainen asiakirjojen pätemisjärjestys esitetään urakkasopimuksessa. Tässä rakennustyössä noudatetaan InfraRYL:ssa annettuja toleransseja, teknisiä vaatimuksia ja ohjeita, jollei tämän työselostuksen asianomaisessa kohdassa sanota muuta. Valaistuksen rakentamisessa on noudatettava Suomen sähkölakeja ja asetuksia sekä näitä täydentäviä määräyksiä, tiedonantoja ja EU-direktiivejä. Työn toteuttamisessa ja tarkastuksissa noudatetaan myös Tukes-ohjetta S , sekä siinä mainittuja standardisarjan SFS-6000 standardeja. Yleistä Hankinnan laajuus käsittää asemapiirustusten R17/401, R17/402 ja R17/403 katuvalaistustyön. Suunnitelma-alue kuuluu Riihimäen kaupungille ja rakennettava valaistus liitetään kokonaisuudessa Riihimäen kaupungin nykyiseen valaistusverkkoon hankealueen molemmissa päissä. Uusi katuvalaistus toteutetaan ledi-valaistuksena asemapiirustuksessa olevan tyyppipoikkileikkauksen mukaisilla valaisinkalusteilla. Kokonkadun valaistusluokka on M Maa-, pohja ja kalliorakenteet 1100 Olevat rakenteet ja rakennusosat Ennen töiden aloittamista selvitetään maanalaisten johtojen ja muiden rakenteiden tarkka sijainti. Suunnitelmakartalla on esitetty tiedossa olevat nykyiset kaapelit Poistettavat, siirrettävät ja suojattavat järjestelmät Vaatimukset InfraRYL mukaisesti Poistettavat, siirrettävät ja suojattavat sähkörakenteet Kaapeleiden näyttö tulee tilata kaapeleiden omistajilta. Kaapeleiden näytöstä tulee laatia kirjallinen dokumentti molemmille osapuolille. Nykyisten kaapeleiden sijainnit tulee lisäksi varmistaa mittaamalla ja tutkaamalla ennen kaivantotöihin ryhtymistä. Käyttöön jäävien suojattavien kaapeleiden paikat merkitään selkeästi maastoon ja niiden läheisyydessä maanrakennustyöt tehdään erityistä huolellisuutta noudattaen. 3

4 Valaistuksen purkutyöt 4 Hankkeen nykyiset purettavat pylväät varsineen ja valaisimineen ym. tarvikkeineen jäävät palveluntuottajan omaisuudeksi. Purettavat pylväät on esitetty suunnitelmakartoilla. Nykyiset maakaapelit puretaan uuden kaivannon osuudelta. Urakoitsijan tulee esittää purku- ja turvallisuussuunnitelma ennen töiden aloittamista Järjestelmät 3300 Sähkö-, tele- ja konetekniset järjestelmät 3310 Sähkön- ja tiedonsiirtorakenteet 3311 Maakaapelirakenteet Maakaapelit asennetaan kaivamalla. Maakaapelit asennetaan suojaputkissa ja vähintään 0,7 m syvyyteen ja teiden alitukset vähintään 1,0m syvyyteen. Maakaapelireitille asennetaan n. 30 cm syvyyteen maanpinnasta keltainen varoitusnauha. Kaikki pääjohdot ja ryhmäjohdot merkitään molemmista päistä käyttäen luotettavasti kiinnittyvää kaapelimerkkiä. Merkintään käytetään suojataskulla varustettua merkkauspantaa. Merkinnät tehdään koneellisesti. Merkinnästä tulee ilmetä kadun nimi, tulosuunta pääilmansuuntana ja kaapelityyppi poikkipintoineen. Pylväillä tulee merkitä kaapeliin vaihemerkinnät Kaapeleiden putkien ja johtojen suojarakenteet 3321 Kaapelisuojausrakenteet Valaistuksen kaapelisuojarakenteet, ks. kohta Valaistuksen maakaapelien asennus 3360 Valaistusrakenteet 3361 Valaisinpylväät ja jalustat Valaisinpylväät Pylväinä käytetään tyyppipoikkileikkausten mukaisia jäykkiä, teräskartiopylväitä. Pylväät ovat varrellisia (1m), 8 metriä korkeita jäykkiä teräskartiovalaisinpylväitä, tyyppiä 8MP10 (P110B108). Pylväät ovat varrettomia, 6 metriä korkeita jäykkiä teräskartiovalaisinpylväitä, tyyppiä 6MS (A106SK). Valaisinvarren halkaisija on 60mm. Valaisinvarsissa tulee olla kiinteä valaisinsovite, jonka halkaisija on 60mm ja pituus 100mm. Varsien pituus on 1m. Valaisinvarren kallistuskulma on 5 astetta.

5 Jalustan materiaali ja valinta 5 Valaisinpylväiden jalustoissa tulee olla ruuveilla säädettävä upotuskiinnitys ja ne asennetaan pystysuoraan valaistuksen asemapiirustusten (R17/401, R17/402, R17/403) esittämille paikoille. Jalustan yläpinta tulee olla vähintään 0,1 m valmiin maanpinnan yläpuolella. Jalustan yläpinnan asettuessa joko alle edellä mainitusta tai liian korkealle, tulee urakoitsijan huolehtia jalustan ympäristön muotoilusta, jotta saavutetaan tarvittava yläpinnan taso. 8m korkeiden valaisinpylväiden jalustoina käytetään tyyppipoikkileikkauksen mukaisia pylväsjalustoja (esim. SJ-3). 6m korkeiden valaisinpylväiden jalustoina käytetään tyyppipoikkileikkauksen mukaisia pylväsjalustoja (esim. SJ-1.3) Valaisimet Tie-, katu- ja kevytliikennevalaisimet Kokonkadun valaisimiksi esitetään käytettäväksi mallia Philips ClearWay BGP303, ledi-valaisimia (valonjako / optiikka T25 1xLED84-4S/740 DM12 DDF2) ja kevyen liikenteen väylälle mallia Philips ClearWay BGP303, ledi-valaisimia (valonjako / optiikka 1xLED23-3S/740 II DDF2 42/60 SE). Urakoitsija voi halutessaan tarjota myös muiden valmistajien tuotteita, jos ne ovat valaistusteknillisiltä ominaisuuksiltaan, ulkonäöltään sekä asennus- ja huoltotavoiltaan vastaavia. Vastaavuuden todistaminen jää tällöin urakoitsijan vastuulle. Valaisimet on valittava niin, että valaistusteknilliset vaatimukset täyttyvät (kuivalla ja märällä päällysteellä) suunnitelman mukaisilla pylväsväleillä. Valaistusteknilliset laskelmat on tehtävä ja esitettävä kahden desimaalin tarkkuudella 3365 Sähkönjakolaitteet Valaistuksen maakaapelien asennus Katuvalaistuksen kaapelit ovat suunnitelmakartan mukaisia maakaapeleita (MCMK 4x10+10). Kohteessa kaikki maahan tulevat kaapelit tulee asentaa suojaputkiin. Suojaputkina käytetään A-luokan suojaputkia (M110). Kaapelikaivannoissa kaapelien suojaputket asennetaan hiekkaan ja suojatäyttö tehdään hiekalla. Putket asennetaan rinnakkain ja putkien välin on oltava vähintään 5 cm. Normaalin kaapeliojan hiekoituksen pysyminen varmistetaan suodatinkankaalla (luokka N3). Kaapeliputkitukset tehdään yhtenäisinä ja putket liitetään suoraan pylväsperustoihin siten, että kaapeli on uusittavissa ilman kaivuutöitä. Jäykkää putkea ei saa suoraan liittää jalustaan. 400mm matkalla jalustasta on käytettävä taipuisaa putkea. Putken haaroitus jalustalta toteutetaan jäykän ja taipuisan putken välissä jäykän kaapeliputkituksen haaroituskappaleilla.

6 Teiden / katujen alituskohtiin asennetaan vähintään 2 kpl suojaputkia, joista toinen jää varaputkeksi. Muualla suojaputkia on 1 kpl Pylväiden sisäiset kaapelointi- ja kytkentätyöt Katuvalaistuksessa kytkentäkalusteen ja valaisimen välisenä valaisinjohtona käytetään muovivaippakaapelia MMJ 5x2,5S (ledi-valaisimilla aina viisi johdin kaapelia) Valaistusrakenteiden maadoitukset ks. myös kohta: 3321 kaapelin suojarakenteet Käyttömaadoitukset tehdään suunnitelmakartalla esitetyllä pylväällä 16 mm2 Cuköydellä yleisen työselityksen ohjeiden mukaisesti. Maadoituselektrodit tulee mitoittaa siten, että maadoitusresistanssi on < 100 W. Maadoitukset tulee mitata ja mittauspöytäkirja tulee liittää loppupiirustuksiin. Maadoitukset tulee varustaa mittauksen mahdollistavalla liittimellä: metallipylväillä Esim. Ensto Oy KE Kalusteet ja liitäntälaitteet Katuvalaistusryhmissä käytetään 5-johdin kaapelin kytkentäkalustetta (esim. ENSTO:n LCK A). Kaikkien maakaapeleiden päät suojataan kutistemuovipäätteillä, esim. SLO XVK 1435, joilla estetään kosteuden tunkeutuminen kaapeleiden sisään. (Alle 6 mm² kaapeleilla käytetään kutistemuovijatkoa esim. SLO ) Valaistuksen keskukset Tie- ja katuvalokeskukset Kokonkadun valaistus kytketään nykyiseen Riihimäen kaupungin valaistusverkkoon. Liitoskohdat nykyiseen valaistukseen (Näätäkadun ja Huhtimonkadun itä- ja länsipäässä) on esitetty suunnitelmakartoilla. Nykyistä valaistusverkkoa syöttävä keskus KVK sijaitsee Huhtimonkadulla (Näätäkadun risteyksessä muuntajan vieressä) Valmis valaistusrakenne Loppupiirustukset Urakoitsijalle luovutetaan suunnitelma sähköisessä muodossa; asemapiirustus ja tyyppipoikkileikkaukset dwg-muodossa sekä muu aineisto Microsoft Office - ohjelmilla laadittuina. Urakoitsija laatii ja monistaa loppupiirustukset seuraavasti: - Loppupiirustukset tehdään sähköiseen alkuperäiseen suunnitelmaan. - Loppupiirustuksiin lisätään: - teksti "Loppupiirustus" sekä päiväys ja urakoitsijan nimi, osoite ja puhelinnumero. - otsaketaulun yläpuolelle maininta muutoksesta, esim:

7 - Muutos A, kaapelointi, pp.kk.vvvv - Muutos B, pylvään sijainti pp.kk.vvvv Muutoskohde merkitään ko. suunnitelmapiirustukseen muutosta osoittavalla kirjaimella. 7 Loppupiirustusten laatimista varten urakoitsijan tulee pyytää alkuperäiset suunnitelmat Riihimäen kaupungilta. Loppupiirustukset luovutetaan tilaajalle seuraavasti: - 2 sarjaa. Sarja sisältää kaikki suunnitelma-asiakirjat loppupiirustuksina ja alla mainitut liitteet - 1 sarja sähköisenä CD-levyllä (ACAD / Microsoft Office, sekä koko aineisto PDF-muodossa Piirustuksiin liitetään seuraavat asiakirjat: - käyttöönottotarkastuspöytäkirja - varmennustarkastuspöytäkirja - tarvikeluettelo käytetyistä tarvikkeista - kaapeleiden ja pylväiden ym. sijaintitiedot InfraRYL:n kohdan mukaisesti - Oikosulkuvirrat - Keskuksien ryhmäkohtaiset ja kokonaiskuormavirrat - Maadoitusten mittauspöytäkirjat

8 Valaistusrakenteen vaatimustenmukaisuuden osoittaminen Urakkaan kuuluvat valaistusteknilliset mittaukset tehdään InfraRYL:n kappaleen kohdan Uudet tiet mukaan. Tilaajan mahdollisesti kolmannella osapuolella teettämät mittaukset mainitaan sopimuskohtaisissa urakkaehdoissa Sähkötekniset tarkastukset Sähkötekniset tarkastukset tehdään InfraRYL:n kohdan mukaan. Vastaanottotarkastuksessa urakoitsijan on esitettävä käyttöönottotarkastuspöytäkirja. Urakoitsija vastaa kaapelireitin sijaintikartoituksesta. Kartoitus tulee tehdä tilaajan ohjeiden mukaisesti. Ks. kadun rakennussuunnitelman mittausohje 8 Espoo Toni Eeva / Pekka Pietarinen
