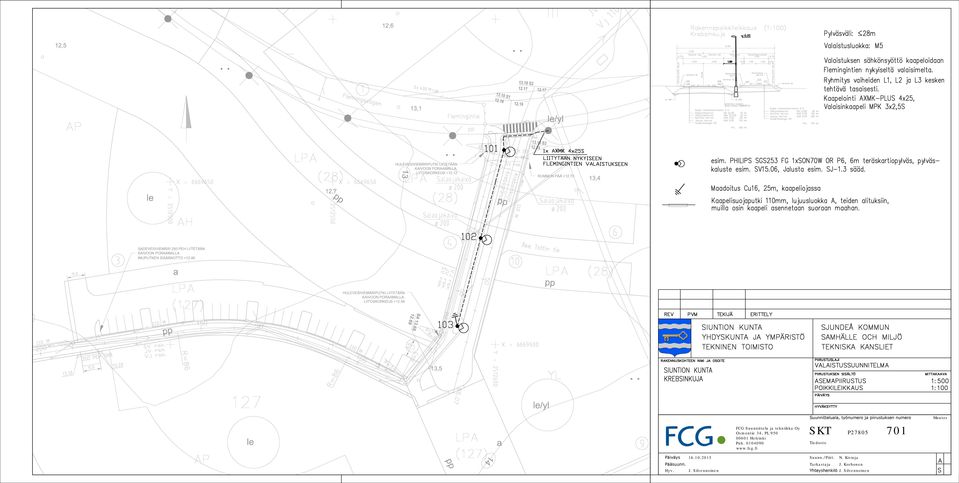

1 Osmontie 34, PL Helsinki Puh Suunnitteluala, työnumero ja piirustuksen numero SKT P Tiedosto Muutos Päiväys Suunn./Piirt. N. Kivioja Pääsuunn. Tarkastaja J. Korhonen Hyv. J. Silvennoinen Yhteyshenkilö J. Silvennoinen

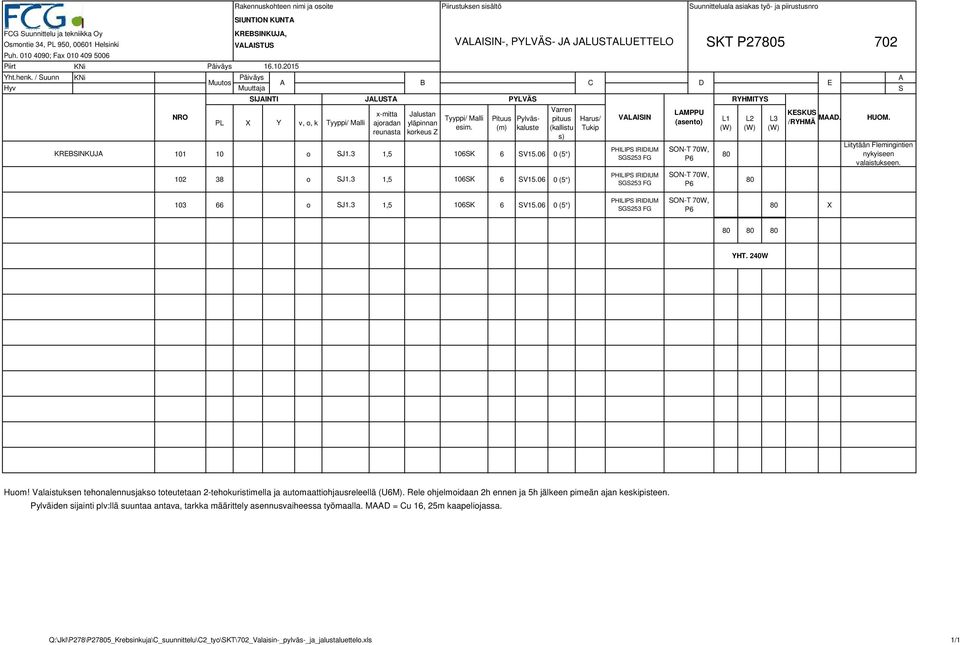

2 Osmontie 34, PL 950, Helsinki Puh ; Fax Piirt KNi Yht.henk. / Suunn KNi Hyv KREBSINKUJA NRO Päiväys Muutos Rakennuskohteen nimi ja osoite SIUNTION KUNTA KREBSINKUJA, VALAISTUS Päiväys Muuttaja SIJAINTI PL X Y v, o, k A Tyyppi/ Malli JALUSTA x-mitta ajoradan reunasta B Jalustan yläpinnan korkeus Z Piirustuksen sisältö VALAISIN-, PYLVÄS- JA JALUSTALUETTELO Tyyppi/ Malli esim. Pituus (m) Pylväskaluste Varren pituus (kallistu s) PHILIPS IRIDIUM SON-T 70W, o SJ1.3 1,5 106SK 6 SV (5 ) 80 SGS253 FG P6 PHILIPS IRIDIUM SON-T 70W, o SJ1.3 1,5 106SK 6 SV (5 ) 80 SGS253 FG P6 PYLVÄS C Harus/ Tukip VALAISIN D LAMPPU (asento) Suunnitteluala asiakas työ- ja piirustusnro SKT P L1 (W) RYHMITYS L2 (W) L3 (W) E KESKUS MAAD. /RYHMÄ HUOM. A S Liitytään Flemingintien nykyiseen valaistukseen. PHILIPS IRIDIUM SON-T 70W, o SJ1.3 1,5 106SK 6 SV (5 ) 80 X SGS253 FG P YHT. 240W Huom! Valaistuksen tehonalennusjakso toteutetaan 2-tehokuristimella ja automaattiohjausreleellä (U6M). Rele ohjelmoidaan 2h ennen ja 5h jälkeen pimeän ajan keskipisteen. Pylväiden sijainti plv:llä suuntaa antava, tarkka määrittely asennusvaiheessa työmaalla. MAAD = Cu 16, 25m kaapeliojassa. Q:\Jkl\P278\P27805_Krebsinkuja\C_suunnittelu\C2_tyo\SKT\702_Valaisin-_pylväs-_ja_jalustaluettelo.xls 1/1

3 S U U N N IT T EL U JA T EK N IIK K A SIUNTION KUNTA Krebsinkuja, valaistus Sähkötyöselostus FCG SUUNNITTELU JA TEKNIIKKA OY P27805

4 FCG SUUNNITTELU JA TEKNIIKKA OY Sähkötyöselostus 1(1) Krebsinkuja, valaistus SISÄLLYSLUETTELO B RAKENNUTTAMINEN... 1 B1 Rakennuttajan hallinto... 1 B3 Liitynnät ulkopuolisiin verkostoihin... 2 B6 Liittymismaksut... 2 H1 Sähköenergian jakelu- ja käyttöjärjestelmien tiedot... 2 H1.1 Suoritusvelvollisuudet uusittavien ja uusien asennusten osalta... 2 H1.2 Sivusuoritusvelvollisuudet muiden osapuolien töistä aiheutuviin sähköisiin töihin... 3 H1.3 Huomiointi ja tiedottaminen muille aiheutuvista töistä sähkötöiden toteuttamisen takia... 3 H1.4 Piirustusvelvollisuudet ja toteutuksen dokumentointi... 3 H2 ALUESÄHKÖISTYS... 4 H2.0 Yleistä... 4 H2.1 Aluekaapeloinnit... 4 H2.2 Kalusteet ja liitäntälaitteet... 5 H2.3 Keskukset... 5 H2.4 Pylväät, jalustat, valaisinvarret, valaisimet ja lamput... 5 H2.6 Tarkastukset... 6 Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

5 FCG SUUNNITTELU JA TEKNIIKKA OY Sähkötyöselostus 1 (6) Krebsinkuja, valaistus B RAKENNUTTAMINEN B1 Rakennuttajan hallinto B01 Rakennuttaja Siuntion kunta Puistopolku 1, Siuntio Rakennuttajan edustajana urakkaa koskevissa asioissa: Tekninen toimisto, Tekninen johtaja Jorma Skyttä puh , etunimi.sukunimi@siuntio.fi B02 Suunnittelijat Puutarhakatu 45 B, Turku Projektipäällikkö, Katu-, tie- ja liikennesuunnittelu: Timo Alatalo, puh , etunimi.sukunimi@fcg.fi Osmontie 34, Helsinki Sähkö- ja valaistussuunnittelu: Niko Kivioja, puh , etunimi.sukunimi@fcg.fi B29 Kopiointi ja ATK Kaikki suunnittelijan toimesta tehtävä, suunnitteluun liittyvä kopiointi tehdään tilaajan määräämässä kopiolaitoksessa tilaajan laskuun. Urakoitsijalle toimitetaan suunnitelma-asiakirjojen kopioita kolme sarjaa. Muut kopioinnit maksaa urakoitsija itse. Kaikki suunnittelumateriaali on laadittu AUTOCAD- ja WORD-ohjelmilla. Toimitettavien asiakirjojen tulee olla näiden kanssa yhteensopivia. Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

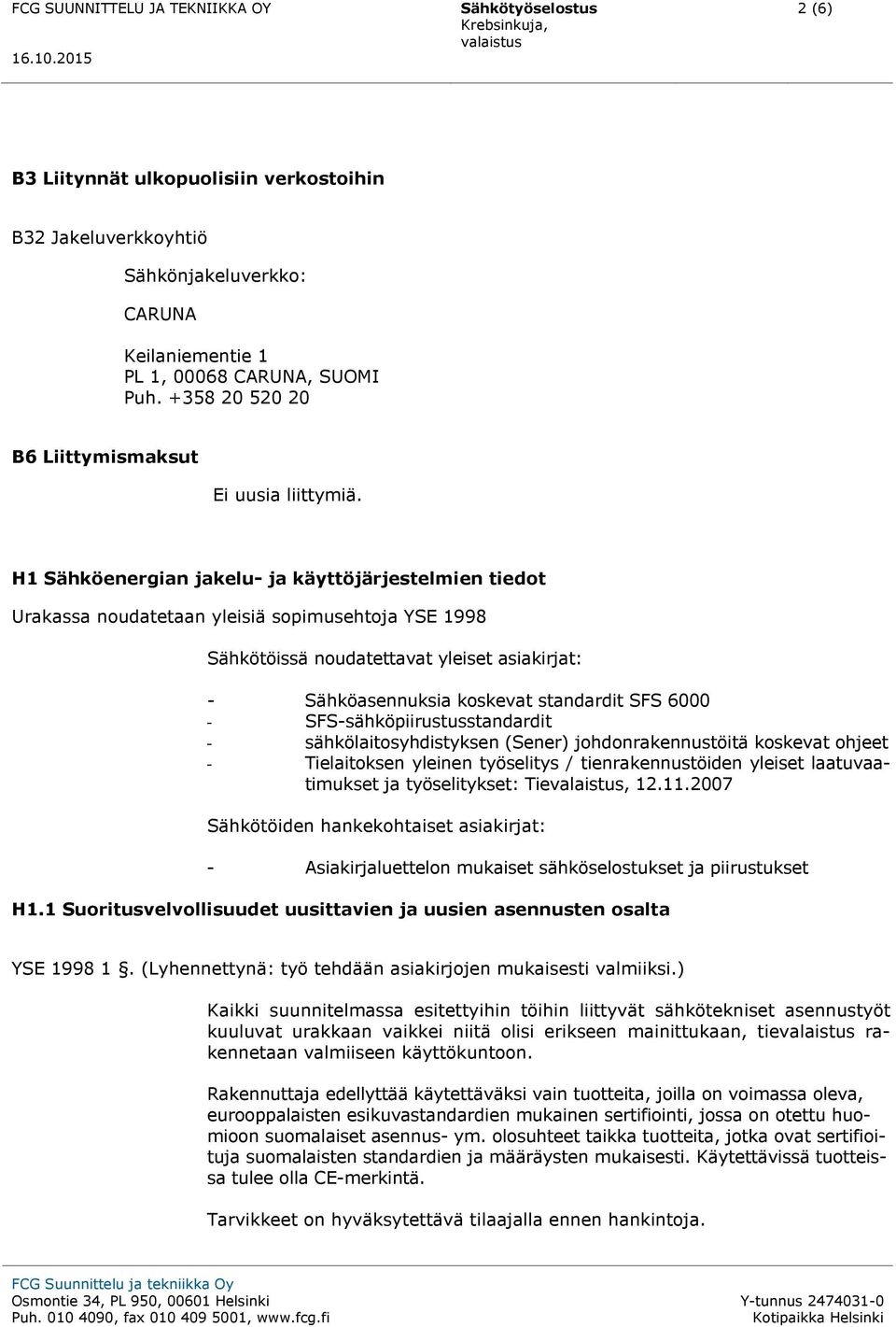

6 FCG SUUNNITTELU JA TEKNIIKKA OY Sähkötyöselostus 2 (6) Krebsinkuja, valaistus B3 Liitynnät ulkopuolisiin verkostoihin B32 Jakeluverkkoyhtiö Sähkönjakeluverkko: CARUNA Keilaniementie 1 PL 1, CARUNA, SUOMI Puh B6 Liittymismaksut Ei uusia liittymiä. H1 Sähköenergian jakelu- ja käyttöjärjestelmien tiedot Urakassa noudatetaan yleisiä sopimusehtoja YSE 1998 Sähkötöissä noudatettavat yleiset asiakirjat: - Sähköasennuksia koskevat standardit SFS SFS-sähköpiirustusstandardit - sähkölaitosyhdistyksen (Sener) johdonrakennustöitä koskevat ohjeet - Tielaitoksen yleinen työselitys / tienrakennustöiden yleiset laatuvaatimukset ja työselitykset: Tievalaistus, Sähkötöiden hankekohtaiset asiakirjat: - Asiakirjaluettelon mukaiset sähköselostukset ja piirustukset H1.1 Suoritusvelvollisuudet uusittavien ja uusien asennusten osalta YSE (Lyhennettynä: työ tehdään asiakirjojen mukaisesti valmiiksi.) Kaikki suunnitelmassa esitettyihin töihin liittyvät sähkötekniset asennustyöt kuuluvat urakkaan vaikkei niitä olisi erikseen mainittukaan, tievalaistus rakennetaan valmiiseen käyttökuntoon. Rakennuttaja edellyttää käytettäväksi vain tuotteita, joilla on voimassa oleva, eurooppalaisten esikuvastandardien mukainen sertifiointi, jossa on otettu huomioon suomalaiset asennus- ym. olosuhteet taikka tuotteita, jotka ovat sertifioituja suomalaisten standardien ja määräysten mukaisesti. Käytettävissä tuotteissa tulee olla CE-merkintä. Tarvikkeet on hyväksytettävä tilaajalla ennen hankintoja. Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

7 FCG SUUNNITTELU JA TEKNIIKKA OY Sähkötyöselostus 3 (6) Krebsinkuja, valaistus H1.2 Sivusuoritusvelvollisuudet muiden osapuolien töistä aiheutuviin sähköisiin töihin YSE (Lyhennettynä: Myös kaikki suorituksen toteuttamiseksi tarvittavat työt tehdään. Jos niistä ei ole yksilöllisiä ohjeita, rakennuttaja ei esitä erityisvaatimuksia työtavoille, käytetään rakennuksessa käytettyjä tapoja.) H1.3 Huomiointi ja tiedottaminen muille aiheutuvista töistä sähkötöiden toteuttamisen takia Rakennuttajalle ilmoitetaan peittyvien asennusten tarkastusajankohdat. H1.4 Piirustusvelvollisuudet ja toteutuksen dokumentointi H041 Suunnitelma-asiakirjat ja niiden laajuus ja sitovuus Suunnitelma-asiakirjojen pätevyysjärjestys on YSE 1998 mukainen, kuitenkin siten täsmennettynä, että sähköurakan asiakirjat pätevät seuraavassa järjestyksessä: - sähköselostus - suunnitelmakartat - muut piirustukset ja luettelot Suunnittelijan laatimat, selostus ja em. piirustukset, muodostavat toisiaan täydentäen kohteen suunnitelman urakkalaskentaa varten tarjoushinnan määrittämiseksi. Mikäli suunnitelma-asiakirjoissa havaitaan epäselvyyksiä, joita ei säännösten ja hyvän asennustavan perusteella voi ratkaista, on urakoitsijan velvollisuus pyytää lisäselvityksiä. Rakennuttaja toimittaa urakoitsijalle, jollei työmaakokouksessa toisin sovita, veloituksetta kolme paperikopiosarjaa suunnittelijan tekemistä piirustuksista toteutussuunnitelmaa ja työpiirustuksia varten urakoitsijan tilauksesta. AU- TOCAD-suunnitelmapiirustukset toimitetaan sähköisesti esim. cd-levyllä. H042 Dokumentoinnin toteuttaminen lopullisesta työtuloksesta Urakoitsija laatii loppupiirustukset sähköurakan osalta. Luovutuspiirustuksina toimitetaan kaikki kohteesta laaditut käyttöä ja huoltoa palvelevat sähköpiirustukset sekä jäljempänä erikseen mainitut asiakirjat. Loppupiirustuskansion tulee sisältää seuraavat piirustukset, luettelot ja pöytäkirjat: - Ryhmien kuormitustaulukot jännitteen alenema- ja oikosulkuvirta tietoineen. - Hankkeeseen kuuluneiden maadoitusten mittauspöytäkirja. Erikoispiirustukset pylväistä ja jalustoista, jos on poikettu tyyppipiirustusten mukaisista ratkaisuista. Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

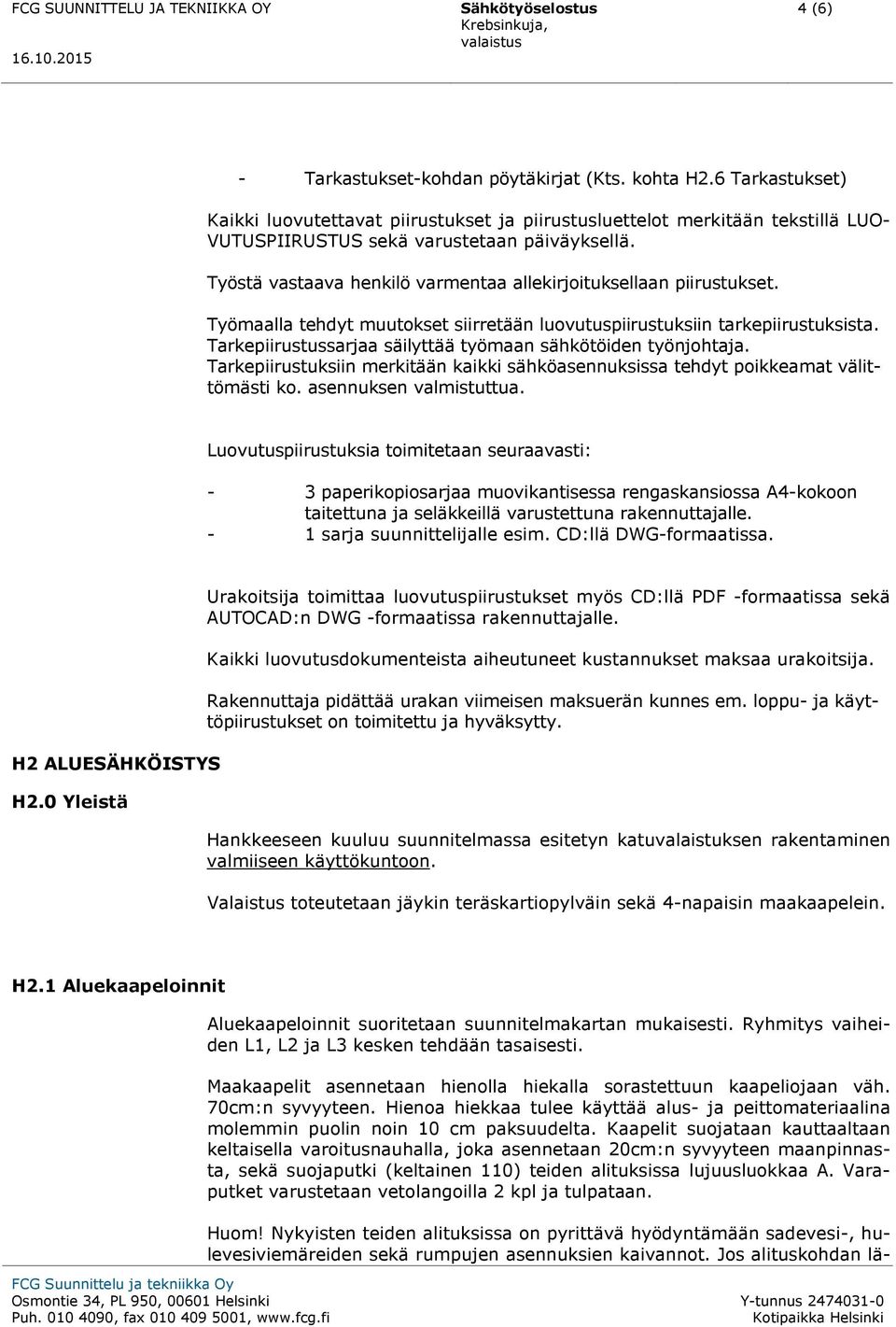

8 FCG SUUNNITTELU JA TEKNIIKKA OY Sähkötyöselostus 4 (6) Krebsinkuja, valaistus - Tarkastukset-kohdan pöytäkirjat (Kts. kohta H2.6 Tarkastukset) Kaikki luovutettavat piirustukset ja piirustusluettelot merkitään tekstillä LUO- VUTUSPIIRUSTUS sekä varustetaan päiväyksellä. Työstä vastaava henkilö varmentaa allekirjoituksellaan piirustukset. Työmaalla tehdyt muutokset siirretään luovutuspiirustuksiin tarkepiirustuksista. Tarkepiirustussarjaa säilyttää työmaan sähkötöiden työnjohtaja. Tarkepiirustuksiin merkitään kaikki sähköasennuksissa tehdyt poikkeamat välittömästi ko. asennuksen valmistuttua. Luovutuspiirustuksia toimitetaan seuraavasti: - 3 paperikopiosarjaa muovikantisessa rengaskansiossa A4-kokoon taitettuna ja seläkkeillä varustettuna rakennuttajalle. - 1 sarja suunnittelijalle esim. CD:llä DWG-formaatissa. H2 ALUESÄHKÖISTYS H2.0 Yleistä Urakoitsija toimittaa luovutuspiirustukset myös CD:llä PDF -formaatissa sekä AUTOCAD:n DWG -formaatissa rakennuttajalle. Kaikki luovutusdokumenteista aiheutuneet kustannukset maksaa urakoitsija. Rakennuttaja pidättää urakan viimeisen maksuerän kunnes em. loppu- ja käyttöpiirustukset on toimitettu ja hyväksytty. Hankkeeseen kuuluu suunnitelmassa esitetyn katuvalaistuksen rakentaminen valmiiseen käyttökuntoon. Valaistus toteutetaan jäykin teräskartiopylväin sekä 4-napaisin maakaapelein. H2.1 Aluekaapeloinnit Aluekaapeloinnit suoritetaan suunnitelmakartan mukaisesti. Ryhmitys vaiheiden L1, L2 ja L3 kesken tehdään tasaisesti. Maakaapelit asennetaan hienolla hiekalla sorastettuun kaapeliojaan väh. 70cm:n syvyyteen. Hienoa hiekkaa tulee käyttää alus- ja peittomateriaalina molemmin puolin noin 10 cm paksuudelta. Kaapelit suojataan kauttaaltaan keltaisella varoitusnauhalla, joka asennetaan 20cm:n syvyyteen maanpinnasta, sekä suojaputki (keltainen 110) teiden alituksissa lujuusluokkaa A. Varaputket varustetaan vetolangoilla 2 kpl ja tulpataan. Huom! Nykyisten teiden alituksissa on pyrittävä hyödyntämään sadevesi-, hulevesiviemäreiden sekä rumpujen asennuksien kaivannot. Jos alituskohdan lä- Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

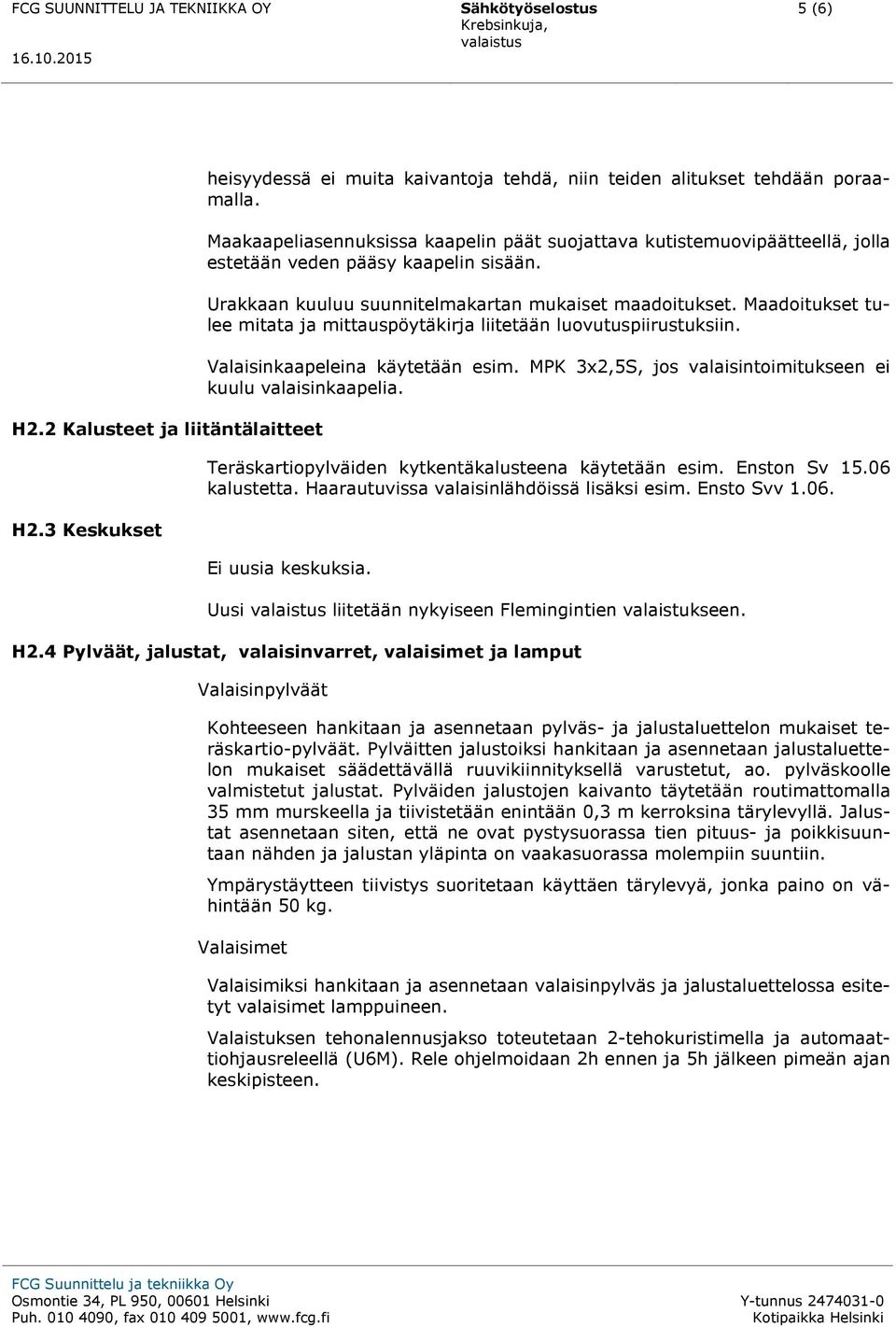

9 FCG SUUNNITTELU JA TEKNIIKKA OY Sähkötyöselostus 5 (6) Krebsinkuja, valaistus H2.2 Kalusteet ja liitäntälaitteet H2.3 Keskukset heisyydessä ei muita kaivantoja tehdä, niin teiden alitukset tehdään poraamalla. Maakaapeliasennuksissa kaapelin päät suojattava kutistemuovipäätteellä, jolla estetään veden pääsy kaapelin sisään. Urakkaan kuuluu suunnitelmakartan mukaiset maadoitukset. Maadoitukset tulee mitata ja mittauspöytäkirja liitetään luovutuspiirustuksiin. Valaisinkaapeleina käytetään esim. MPK 3x2,5S, jos valaisintoimitukseen ei kuulu valaisinkaapelia. Teräskartiopylväiden kytkentäkalusteena käytetään esim. Enston Sv kalustetta. Haarautuvissa valaisinlähdöissä lisäksi esim. Ensto Svv Ei uusia keskuksia. Uusi valaistus liitetään nykyiseen Flemingintien valaistukseen. H2.4 Pylväät, jalustat, valaisinvarret, valaisimet ja lamput Valaisinpylväät Kohteeseen hankitaan ja asennetaan pylväs- ja jalustaluettelon mukaiset teräskartio-pylväät. Pylväitten jalustoiksi hankitaan ja asennetaan jalustaluettelon mukaiset säädettävällä ruuvikiinnityksellä varustetut, ao. pylväskoolle valmistetut jalustat. Pylväiden jalustojen kaivanto täytetään routimattomalla 35 mm murskeella ja tiivistetään enintään 0,3 m kerroksina tärylevyllä. Jalustat asennetaan siten, että ne ovat pystysuorassa tien pituus- ja poikkisuuntaan nähden ja jalustan yläpinta on vaakasuorassa molempiin suuntiin. Ympärystäytteen tiivistys suoritetaan käyttäen tärylevyä, jonka paino on vähintään 50 kg. Valaisimet Valaisimiksi hankitaan ja asennetaan valaisinpylväs ja jalustaluettelossa esitetyt valaisimet lamppuineen. Valaistuksen tehonalennusjakso toteutetaan 2-tehokuristimella ja automaattiohjausreleellä (U6M). Rele ohjelmoidaan 2h ennen ja 5h jälkeen pimeän ajan keskipisteen. Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

10 FCG SUUNNITTELU JA TEKNIIKKA OY Sähkötyöselostus 6 (6) Krebsinkuja, valaistus Takuuaika ja lamppujen yksittäisvaihto takuuaikana: Valaistuksen takuuaika on yleensä 2 vuotta (myös lampuilla) ellei urakan muissa asiakirjoissa muuta määrätä. Kuolleita lamppuja saa olla enintään 5% kuitenkin niin, että linjaosuudella on enintään kaksi kuollutta lamppua peräkkäin. Liittymäalueella saa olla yksi kuollut lamppu. Prosenttiluvun tai lukumäärän ylittymisen jälkeen kuolleet lamput on vaihdettava viikon kuluessa. Takuuaikana on tehtävä vuosittain huoltokierros elokuun aikana, jolloin vaihdetaan kaikki kuolleet lamput. H2.6 Tarkastukset Urakkaan sisältyy: - eristysresistanssimittaukset - jännitehäviöiden ja oikosulkuvirtojen mittaukset ryhmien päistä - PE- ja PEN-johtimien jatkuvuuden mittaus - keskuksen ryhmäkohtaiset mitatut kuormitusvirrat Mittauspöytäkirjat liitetään luovutuspiirustuksiin. Lisäksi tulee laitteistoille suorittaa kauppa- ja teollisuusministeriön päätöksen 517/96 mukaiset käyttöönottotarkastukset. Urakkaan sisältyy myös urakoitsijan itse suorittaman tarkastuksen lisäksi mahdollinen kolmannen osapuolen suorittama varmennustarkastus. Pöytäkirja tarkastuksista liitetään luovutuspiirustuksiin. Hyväksynyt: Herkko Nieminen, ins. (AMK) Toimialapäällikkö, sähkösuunnittelu Suunnitelman laatinut: Niko Kivioja, ins. (AMK) Sähkösuunnittelija Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

11 Siuntion kunta, Krebsinkuja Valaistuslaskelma Projektinumero: P27805 Päivämäärä: Tekijä: Niko Kivioja

12 Siuntion kunta, Krebsinkuja Tekijä Puhelin Faksi Sähköpostiosoite Niko Kivioja Tonttikatu 6m pylväs / Suunnittelutiedot Tien profiili Jalkakäytävä 1 (Leveys: m) Viherkaista 1 (Leveys: m) Ajorata 1 (Leveys: m, Ajokaistojen lukumäärä: 2, Päällyste: R2, q0: 0.070) Huoltokerroin: 0.80 Valaisinjärjestykset Valaisin: PHILIPS SGS253 FG 1xSON70W OR P6 Valovirta (Valaisin): 4200 lm Valovoiman enimmäisarvot Valovirta (Lamput): 5600 lm tapauksessa : cd/klm Valaisimien teho: 80.0 W tapauksessa 37 Järjestely: yksipuolisesti yläpuolella 80 : cd/klm tapauksessa 1.00 Katuvalojen väli: m 90 : cd/klm Asennuskorkeus (1): m Kaikkiin niihin suuntiin, jotka muodostavat ilmoitetun kulman alemman Valopisteen korkeus: m pystysuoran kanssa, kun valaisin on asennettu käyttökuntoon. Valovoiman arvot eivät ylitä arvoa 95. Etäisyys tien reunaan (2): m Sijoittelu täyttää valovoimaluokan vaatimukset Poikkivarren kallistuma (3): 5.0 G5. Sijoittelu täyttää häikäisyarvoluokan vaatimukset Poikkivarren pituus (4): m D.6. Sivu 2

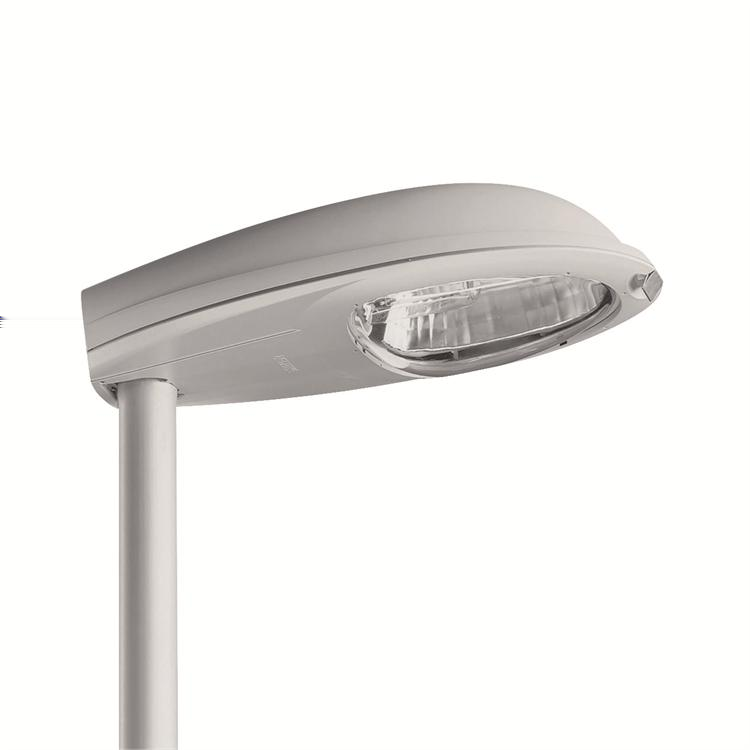

13 Siuntion kunta, Krebsinkuja Tekijä Puhelin Faksi Sähköpostiosoite Niko Kivioja Tonttikatu 6m pylväs / Luettelo valaisimista PHILIPS SGS253 FG 1xSON70W OR P6 Tavaranumero: Valovirta (Valaisin): 4200 lm Valovirta (Lamput): 5600 lm Valaisimien teho: 80.0 W Valaisinten luokittelu CIE: 100 Elektroniikkakomponenttien valovirtakoodi: Varustus: 1 x SON70W/- (Korjaustekijä 1.000). Sivu 3

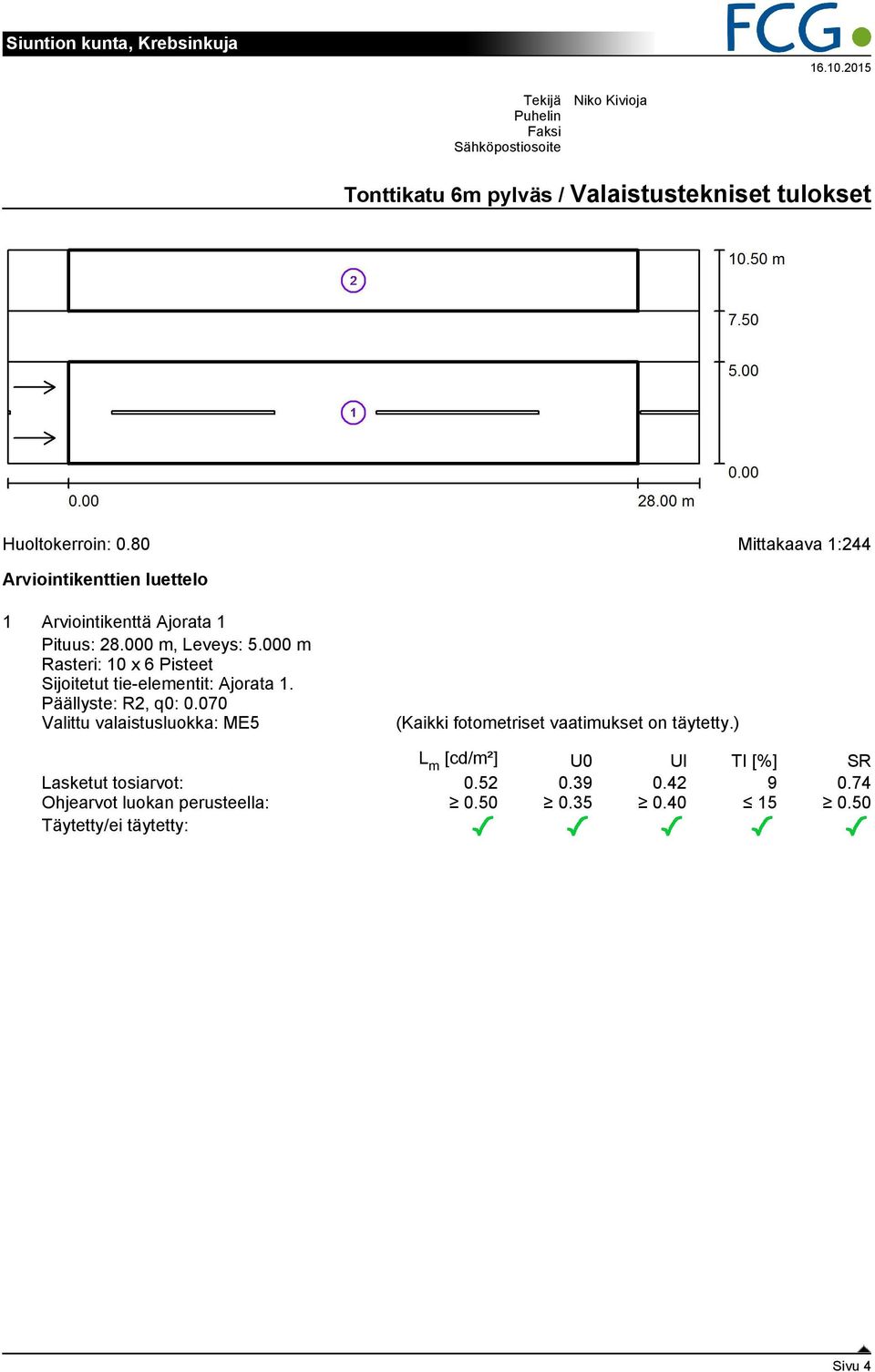

14 Siuntion kunta, Krebsinkuja Tekijä Puhelin Faksi Sähköpostiosoite Niko Kivioja Tonttikatu 6m pylväs / Valaistustekniset tulokset Huoltokerroin: 0.80 Mittakaava 1:244 Arviointikenttien luettelo 1 Arviointikenttä Ajorata 1 Pituus: m, Leveys: m Rasteri: 10 x 6 Pisteet Sijoitetut tie-elementit: Ajorata 1. Päällyste: R2, q0: Valittu valaistusluokka: ME5 (Kaikki fotometriset vaatimukset on täytetty.) L m [cd/m²] U0 Ul TI [%] SR Lasketut tosiarvot: Ohjearvot luokan perusteella: Täytetty/ei täytetty: Sivu 4

15 Siuntion kunta, Krebsinkuja Tekijä Puhelin Faksi Sähköpostiosoite Niko Kivioja Tonttikatu 6m pylväs / Valaistustekniset tulokset Arviointikenttien luettelo 2 Arviointikenttä Jalkakäytävä 1 Pituus: m, Leveys: m Rasteri: 10 x 3 Pisteet Sijoitetut tie-elementit: Jalkakäytävä 1. Valittu valaistusluokka: S4 (Kaikki fotometriset vaatimukset on täytetty.) E m [lx] E min [lx] Lasketut tosiarvot: Ohjearvot luokan perusteella: Täytetty/ei täytetty: Sivu 5

16 Siuntion kunta, Krebsinkuja Tekijä Puhelin Faksi Sähköpostiosoite Niko Kivioja Tonttikatu 6m pylväs / Vääräväri-kuvanmuodostus Sivu 6

17 S U U N N IT T EL U JA T EK N IIK K A SIUNTION KUNTA Krebsinkuja, Valaistus MÄÄRÄLUETTELO / Niko Kivioja

18 S U U N N IT T EL U JA T EK N IIK K A YKSIKKÖ- TYÖSELITE YKS. MÄÄRÄ HINTA SUMMA Sähkö-, tele- ja konetekniset järjestelmät Maakaapelit AXMK 4*25 S m 82 Valaisinkaapeli esim. MPK 3x2,5 m 15 Kytkentä kpl 6 Kytkentä valaisinkaapeli kpl 6 Suojaukset Suojaputki 110M A m 8 Maadoitukset Käyttömaadoitus Cu 16/25 m kpl 1 Pylväs- ja tukirakenteet Teräskartiopylväs 6 m kpl 3 Pylväskaluste kpl 3 Perustukset Jalusta tyyppi SJ-1.3 kpl 3 Ympärystäyttö murskeella kpl 3 Valaisimet Philips Iridium SGS253 SON-T70/50W FG U6M kpl 3 Loppupiirustukset kpl 1 YHTEENSÄ alv 0%
