TAIPALSAAREN KUNNAN VALOKAAPELIVERKKO. Nek Saimaa Oy Tuomo Puhakainen Kari Kotirinta

Transkriptio

1 TAIPALSAAREN KUNNAN VALOKAAPELIVERKKO Tuomo Puhakainen Kari Kotirinta Nek Saimaa Oy

2 TIEDONSIIRRON NYKYTILANNE TAIPALSAARELLA Sonera tarjoaa kiinteitä datayhteyksia taajamassa Saimaanharjulla Soneran tarjonta on vain 8/1 Mbis/t Elisa, Sonera ja DNA tarjoavat 3 G ja 4G mobiiliyhteyksiä Jos valaistuspylväät puretaan Pappilankankaalla, niin Soneran kiinteät datayhteydet jäävät pois Soneralla on halu purkaa kaikki pylväskaapeliyhteydet Taipalsaarella. Näitä verkkoja on myös taajamissa. Mikään teleoperaattori ei tule rakentamaan valokaapeliverkkoja Taipalsaarella

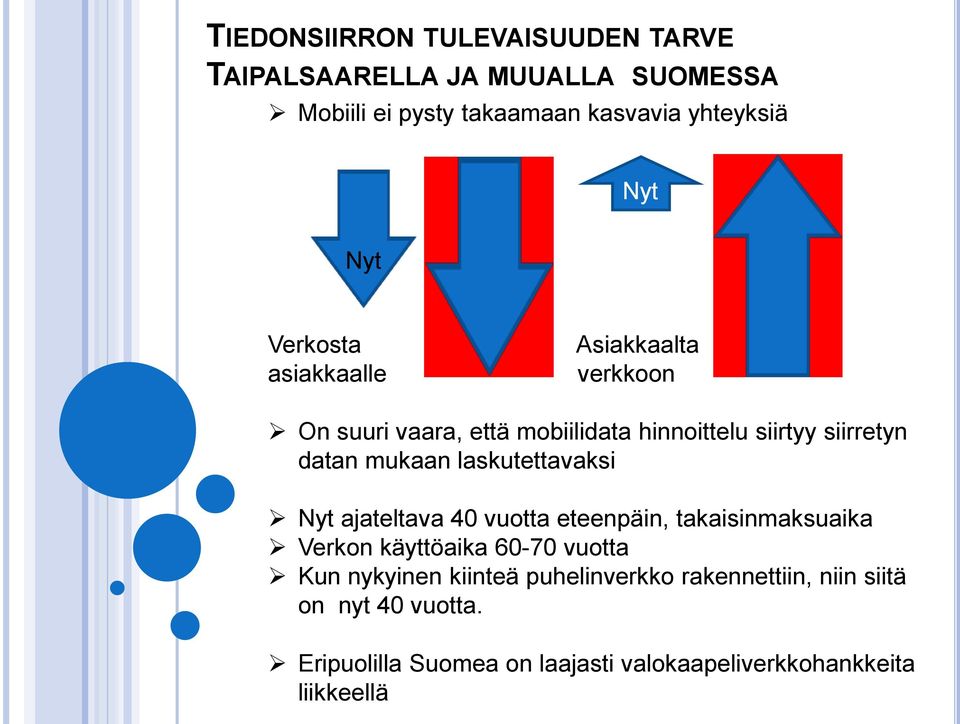

3 TIEDONSIIRRON TULEVAISUUDEN TARVE TAIPALSAARELLA JA MUUALLA SUOMESSA Mobiili ei pysty takaamaan kasvavia yhteyksiä Nyt Nyt Verkosta asiakkaalle Asiakkaalta verkkoon On suuri vaara, että mobiilidata hinnoittelu siirtyy siirretyn datan mukaan laskutettavaksi Nyt ajateltava 40 vuotta eteenpäin, takaisinmaksuaika Verkon käyttöaika vuotta Kun nykyinen kiinteä puhelinverkko rakennettiin, niin siitä on nyt 40 vuotta. Eripuolilla Suomea on laajasti valokaapeliverkkohankkeita liikkeellä

4 TAIPALSAAREN KUNNAN VALOKAAPELIVERKON SUUNNITTELUN TYÖKALUT Dokumentoitu Etelä-Karjalan liitto/saita digitaaliseen Keycom järjestelmää, jossa samalla pohjalla Soneran ja Elisan kaapelit Kaukolämpöverkosto Lappeenrannan Energian digitoidut kaapelit Maakaasu? Laskelmat exel taulukoissa Alustavat tarjoukset tavaran toimittajilta

5 TAIPALSAAREN KUNNAN VALOKAAPELIVERKON SUUNNITTELUN TILANNE Lappeenrannan Energian verkkosuunnitelmat LRE tarjous ja tarkistus Elisa Oyj:n suunnitelmat Viimeinen palaveri Alustava hintatieto saatiin viikolla 7 Lopullinen hinta saadaan tietää tällä viikolla Suunnitelman osa-alueet: Viestiaseman suunnittelu Yhteinen maanrakentaminen Valaisinkaapeleiden huomioiminen Oma maarakentaminen riskit huomioitu Valokaapelit ja jatkot Teletekniset työt Maastossa tehtävä sulanmaan aikana tarkistuksia Uudet asuinalueet huomioitu suunnitelmassa

6 Valokuituverkon suunnittelun periaatteita Yksi viestiasema Saimaanharjulla kunnan omissa tiloissa - tehokkaat ylläpitokulut Kaikkiin talouksiin valokaapelit lähtevät Saimaanharjun viestiasemalta Osoitekuitu eli jokaiseen ns vakituiseen talouteen/yritykseen vähintään 1 kuitu - tehokkaat ylläpitokulut Vapaa-ajan asuntojen mitoitus on runkoverkossa on vähintään 30 %, päätösverkossa 100% Viestiasema, valokuituverkko ja asiakaslaitteet suunniteltu jo 1 Gbits valmiuksilla Runkokaapelit taajamissa suunniteltu kattamaan kapasiteetin osalta myös kunnan haja-asutusalueet ( ei Mertenlahti ja Kyläniemi)

7 TAIPALSAAREN KUNNAN UUDET RAKENNUSKOHTEET HUOMIOITU VALOKUITUVERKON SUUNNITTELUSSA Jauhialassa kuituvaraus asunnolle Konstussa kuituvaraus 100 asunnolle Kuivaketvelessä kuituvaraus 100 asunnolle

8 TAIPALSAAREN KUNNAN VALOKAAPELIVERKON SUUNNITTELUALUEET

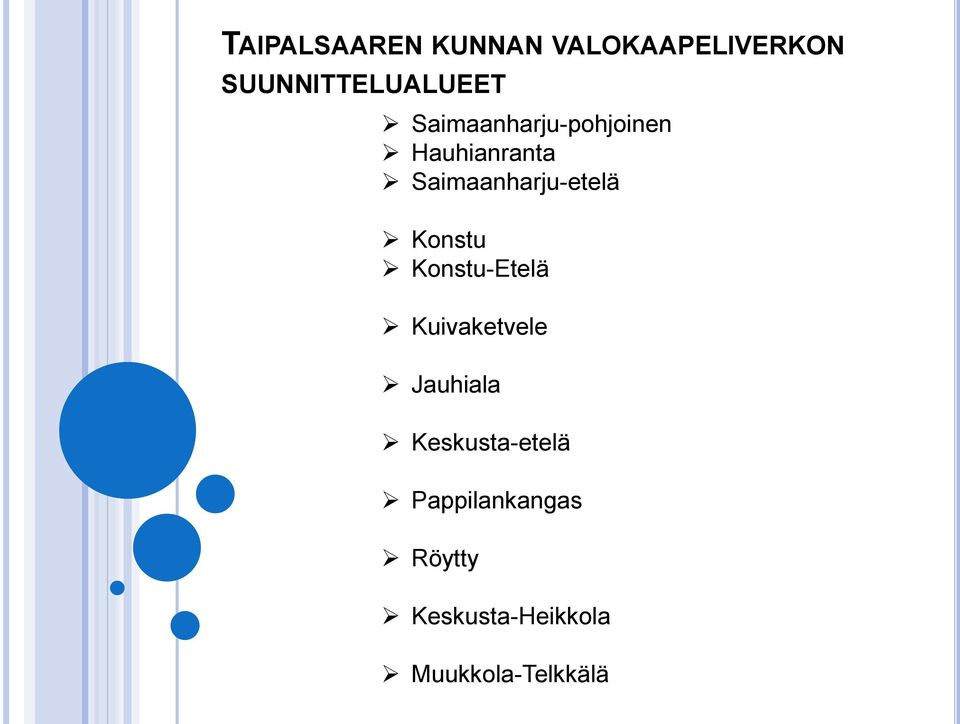

9 TAIPALSAAREN KUNNAN VALOKAAPELIVERKON SUUNNITTELUALUEET Saimaanharju-pohjoinen Hauhianranta Saimaanharju-etelä Konstu Konstu-Etelä Kuivaketvele Jauhiala Keskusta-etelä Pappilankangas Röytty Keskusta-Heikkola Muukkola-Telkkälä

10 Savitaipaleen raja 48k Levänen 288k runkokaapeli kok. pituus m metalliton alussa 4000 m Kirkonkylä-etelä 192k flex rakenne metalliton Konstu 288k ja 192k tarve kylkiottoihoihin metalliton Konstu-etelä 48k+48k tarve kylkiottoihoihin flex rakenne 288k +192k Kuivaketvele 288k runkokaapeli pituus 2700 m tarve kylkiottoihoihin flex rakenne Keskusta-Heikkola 192k Metalliton 48k+48k 192k Saimaanharjun keskusta 48k 96k TA1 Viestiasema Saimaanharju 192k 288k 96k Pappilankangas-Röytty-Muukkola 192k Metalliton Flex rakenne 288k Saimaanharju-etelä 192 ja 96k tarve kylkiottoihoihin flex rakenne 432k 1400m LRE:n reitillä 288k-Saimaanharjun keskusta Suur-Saimaan tien alitus Jauhialan tien liittymässä 432k - Keskusta-Etelä ja Levänen 432k - Keskusta-Heikkola 432k - Rehula-Pakkala 432k - Kirvesn.-Vehkataipale-Kattelusaari-Ampujala 288k - Toija-Nieminen-Märkälä 432k Saimaanharju-Jauhiala-Hauhianranta 192k 24k 48k 192k 96k Kuhatie, kaapeleiden kokonaispituus Kuhatiellä 350 m, josta LRE kanssa yhteisojaa 150 m Tästä kaivosta jatketaan Rehulan ja Vehkataipaleen suuntaan kaivo Kylkiottojatkot Kaikki kaapelit Metallisia Flex rakenteella Kirjolohentie, kaapeleiden kokonaispituus Kuhatiellä 1100 m aurattuna Hauhianranta Taipalsaaren kunnan valokaapeliverkon runkokaapelit

11 TAIPALSAAREN KUNNAN VALOKAAPELIVERKKO: KIRKONKYLÄ-LEVÄNEN-SAVITAIPALEEN RAJA /KURHILANTIE VALOKAAAPELI Yhdyskaapeli Savitaipaleelle Valokaapelireitillä huomioitu kiinteistöjen liittyminen kaapelilenkeillä ja tilaajakaapeleiden sijoituksella kaapeliojiin Solkein ja Pönniälän valokaapeliyhteydet tulevat suunnitelman mukaan Savitaipaleelta

12 TAIPALSAAREN KUNNAN VALOKAAPELIVERKON YHTEISRAKENTAMISEN KOHTEITA: LAPPEENRANNAN ENERGIA 10 KM JA ELISA 16 KM

13 MUITA YHTEISRAKENTAMISEN KOHTEITA Pylväsvalaistuskaapeloinnin siirtämien maakaapeleiksi Saimaanharjulla ja Pappilankankaalla Koko Saimaanharjua ei ole vielä laskettu Kaukolämpöverkon saneeraus Saimaanharjulla Yhteisrakentamisen arvoa ei ole laskettu, koska ei ole kaukolämpöverkoston saneeraussuunnitelmaa Nyt Saimaanharjulla käytetty paljon puistoreittejä Sähköverkon ja katuvalaistusverkon maakaapelointi Kuivaketveleessä. Lappeenrannan Energialla on suunnitelmat uudistaa verkko lähitulevaisuudessa.

14 MUITA SÄÄSTÖKOHTEITA Kunnan hallinnon ja koulujen yhteyksien siirtäminen omaan valokaapeliverkkoon Saitalla on jo valokaapeliyhteys Taipalsaaren sairaalan alueelle Palolaitos valokuituverkkoon

15 TAIPALSAAREN KUNTA, TAAJAMIEN VALOKAAPELIVERKON KUSTANNUKSET RAKENTAMISEN KUSTANNUKSET (ALV 0%) metrit Huom! VALOKAAPELIVERKON INVESTOINTI Maavalokaapelit ,00 Maarakennus ( sisältää auraukset+kaivamiset+jatkoskaivot+asentamiset+tunkkaukset putkilla+muut putket+merkkausnauhat+maadoituskuparit, sondit, asfaltointi, nurmikon istutus) ,00 Valokaapelijatkokset ja jatkamisen kustannukset ,00 Kartoitus- ja dokumentointikustannus 3-4 vaiheessa ,20 Valokuituverkon kilpailuttaminen 3-4 vaiheessa ,00 Rakentamisen projektijohto 3-4 vaiheessa ,81 Viestiaseman valokaapeleiden ristikytkentälaitteet+asennus Päätetään 3936 kuitua ,00 Viestiaseman tasasuuntajaa sähkösyöttö+asennus 6 KW ja laajennus 3 KW huomioitu investointilaskelmassa ,00 Viestiaseman kytkimet 2 räkkiä, 20 km lasereilla+asennus (100M/1G valmius) Pystytään liittämän 2*528asiakasta=1056 asiakasta ,00 ELY tiealueen käyttö- ja alitussopimus ( yhteisojissa ei tarvita erillistä laajaa luvan laadintaa) 1 200,00 KAIKKI KUSTANNUKSET YHTEENSÄ ALV 0% ,01 liittymä kpl Valokaapeliverkon rakentamisen hinta Hinta/pysyvä asunto/yritys/vapaa-ajanasunto 50% penetraatiolla

16 Säästöt yhteisojista, huomioitu investointilaskelmassa Riskiarvio +25%, kun reitit avataan jälkikäteen Yhteensä riskillä Heikkola-Levänen-Savitaipaleen raja yhdyskaapeli , , ,00 Konstu 7 010, , ,50 Saimaanharju-etelä 7 257, , ,25 Saimaanharju-pohjoinen 1 086,00 271, ,50 Jauhiala , , ,00 Keskusta-etelä 1 080,00 270, ,00 Keskusta-Heikkola 8 698, , ,50 Pappilankangas 1 327,00 331, ,75 Röytty 3 262,00 815, ,50 Muukkola 4 874, , ,50 Valaistuksen maasähkökaapeleiden rakentaminen samalla kertaa kuha-, Kirjolohen- ja Ankeriaantiellä sekä Pappilankankaalla , , ,00 ELY sopimuksen säästö 5 000,00 yhteensä ,00 yhteensä ,50 yhteensä säästö ,00 yhteensä kertarahasäästö ,50 Säästöt tietoliikenneyhtyksistä, laskettu 20 vuoden osalta ,00 yhteensä säästö ,50

17 VAIHTOEHTOISIA ETENEMISMUOTOJA 1. Minimi vaihtoehto >Investoidaan valokaapelit yhteisojiin ja jätetään viestiasemalle kaapelit nipulle Lisäkustannuksia tulee kaapelinippujen peittämisistä 2. Kohtuullinen vaihtoehto > Rakennetaan viestiasema valmiiksi ja otetaan reitin varrella olevat asunnot ja yrityksen verkkoon kiinne sekä aloitetaan valokuitupalveluiden tarjonta BLC on kiinnostunut kumppanuudesta ja osittain investoimaan mm laitteita ja maksamaan johtokorvauksia etukäteen könttäsummana 3. Hyvä vaihtoehto > Rakennetaan viestiasema valmiiksi ja rakennutetaan valokaapeliyhteydet valmiiksi Saimaanharjulla ja Jauhialassa ja Konstussa runkoverkon varrella, Kirkonkylän keskustaalueella, Hauhianrannassa, Pappilankankaalla, Röytyssä ja Muukkolassa. Aloitetaan valokuituverkon suunnittelu haja-asutusalueille 4. Laajennukset > Jatketaan valokuituverkon laajentamista seuraavan 2-3 vuoden aikana Konstussa, Saimaanharjulla, Kuivaketveleessä ja Heikkolassa 5. Rakennetaan 2-4 vuoden aikana myös haja-asutusaluiden valokuituverkot

18 ELY-KESKUS TUET - VALOKAAPELIVERKKOYHTIÖ Hakemukset huhtikuussa 2015, päätös syksyllä 2015 Rakentaa voi omalla riskillä kesällä 2015 Todennäköistä on, että 2015 vuodelle ei saa tukea Osa Taipalsaren taajamaan on tuen ulkopuolella, koska on ns viestintäviraston musta ympyrä, jota Sonera oli vaatinut vuosille saatavissa tukea 2 miljoonaa/ hanke Tuki voi olla 50% Kaikkiaan voi olla 3 kpl a 2 miljoonan hanketta ELY keskus suosii Savitaipale-Taipalsaari tai Länsi- Saimaan kuntien kokonaisalueita Koko Savitaipaleen verkkosuunnitelma etenee ja se ohjausryhmässä valmiina ke Savitaipaleen kunta on kiinnostunut yhteisestä voittoa tavoittelemattomasta yhtiöstä Taipalsaaren kanssa

19 SEURAAVAT VAIHEET VALOKAAPELIPROJEKTISSA ( NÄMÄ OVAT SAVITAIPALEEN KUNNAN JA NEK SAIMAAN OY:N VÄLISESSÄ SOPIMUKSESSA ) Alustava operaattorivaihtoehtojen selvitys Valokaapeliverkon talousarvio ja liiketoiminta-analyysi sekä toimintasuunnitelma Rahoitusneuvottelut Ilmoitus Lappeenrannan Energialle ja Elisalle ojayhteistyöstä ja lopulliset neuvottelut Valokaapeleiden kilpailutus Markkinointisuunnitelman laatiminen Ennakkoliittymäsopimuslomakkeen valmistaminen ( sähköinen ja paperi) Ennakkoliittyjätietojen kerääminen ELY keskuksen ja kunnan tieverkon omistussuhteiden ja lupien selvittäminen sekä lupahakemusten ja sopimusten teko Rakentamisen lupahakemukset kiinteistöjen omistajille ja maanomistajille Tiehoitokuntien lupahakemusten ja sopimusten laatiminen sekä teko. Toimitusehtojen ja liittymissopimuslomakkeiden laatiminen Johtoalueiden käyttöoikeussopimuslomakkeiden laatiminen ja sopimukset Valokaapeliverkko tupaillat ELY keskuksen tukineuvottelut ja hakemukset Rakentamisen pääaikataulun laatiminen Valokaapeliverkon rakentamisen tarjouspyynnön laatiminen Valokaapeliverkon rakentamisen kilpailutus ja urakoitsija valinnat sekä urakkasopimukset Operaattorisopimus kilpailutus, neuvottelut ja operaattorisopimus Valokaapeliosuuskunnan tai yhtiön perustamisen valmistelu Projektijohdon valinta
