1 Linnanpellon asukastalo Hankekuvaus MELLUNKYLÄ, LINNANPELTO / 1 ATT

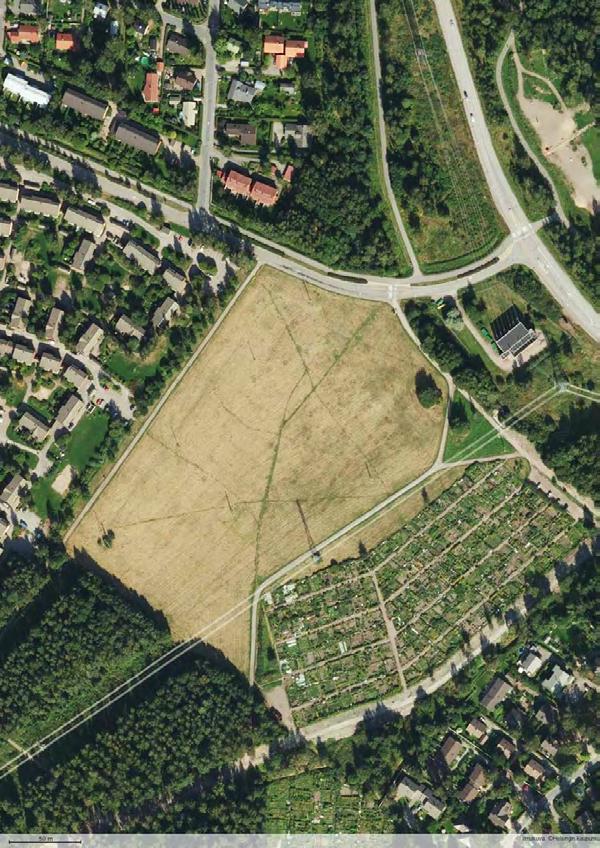

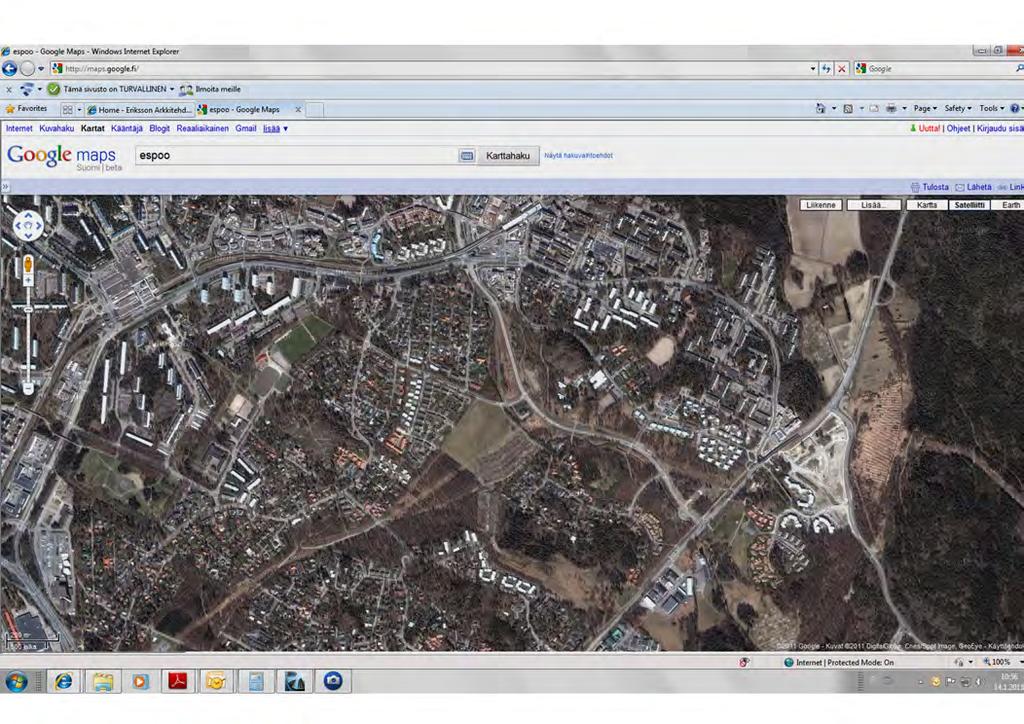

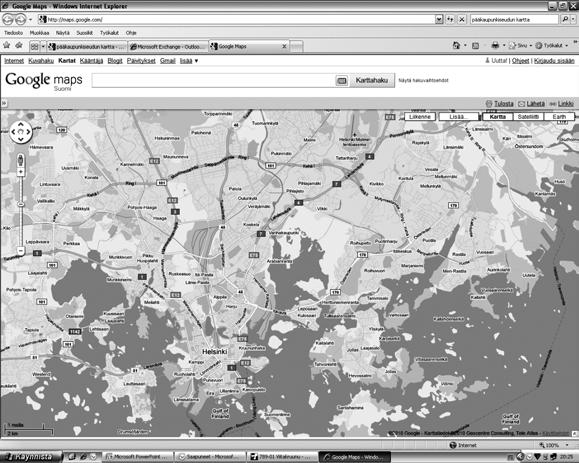

2 Linnanpellon alue ATT Sijainti

3 Linnanpellon asukastalo Luonnokset Sijainti Tontti / 01 Viitankruununtie 9 Mellunkylä Helsinki Tontti on Viitankruununtien sekä Viitankruununpolun rajaamassa korttelissa. Viereisissä kortteleissa on kaksi Att:n rakennuttamaa laajaa Haso- sekä vuokrakäyttöön tarkoitettua rivitalokohdetta. Tontin lounaispuolelle sijoittuu erillisten asuinrakennustonttien alue, ja tontin luoteisreunaa rajaa lähivirkistysalue. Tontin maasto on suhteellisen tasainen, korkeus vaihtelee n. 0,40 m. Rakennus perustetaan lyöntipaaluilla kantavaan pohjakerrokseen. Rakennuksen alla on erillinen ryömintätila. Rakennukseen rakennetaan alueen muuntamotilat. Tontin koko on 1483 m 2. Asemakaava Tontti kuuluu asumista palvelevan yhteiskäyttöiseen korttelialueeseen ja sen rakennusoikeus on 180 kem2, kerrosluku on II. Tontin Viitankruununtien puoleiselle osalle tulee sijoittaa kiveyksin jäsennelty aukiomainen tila. Kevyen liikenteen reittien rajaamalle tontin luoteisosalle on varattu ohjeellinen pallokentän alue. Tontin lounaisreunalle, erillispientalotonttien puolelle on istutettava puurivi. Asemakaava on vahvistettu Ratkaisu Tontille rakennetaan 121kem 2 kerhotiloja alueen asukkaiden käyttöön. Lisäksi rakennukseen sijoitetaan 28kem 2 aluetta sekä rakennusta palvelevia teknisiä tiloja. Asukastalossa on yksi juhla-, koulutus- sekä kokouskäyttöön suunniteltu suurempi sali, joka avautuu tarvittaessa sisäänkäyntiaulaan, muodostaen rakennuksen yhtenäisen päätilan. Rakennuksessa on myös yksi pienempi kokoustila, joka toimii tarvittaessa viereisen keittiön aputilana. Juhlasalin varasto muuntuu tarvittaessa huoltoyhtiön toimistotilaksi. Rakennus on sijoitettu tontille asemakaavan mukaisesti. Liikenne Autopaikoitus on osoitettu pääasiallisesti tontin läheisyydessä sijaitseville LPAtonteille. Asukastalon tontille on sijoitettu kaksi autopaikka. Jätetilat on osoitettu tontin autopaikkojen välittömään läheisyyteen, johon jäteautolla on esteetön pääsy. ATT Hankekuvaus

4 Rakennus Rakennuksen runko on betonia, yläpohja toteutetaan muuntamoa lukuunottamatta ontelolaatastoina. Alapohja on ryömintätilainen tuulettuva ontelolaattaalapohja. Rakennuksessa on loiva lapekatto, jonka materiaalina on konesaumattu tumma pelti. Julkisivut ovat puhtaaksimuurattua tiiltä, osassa ohutrappaus. Viitankruununtielle päin rakennuksessa on teräsrakenteinen lasijulkisivu. Piha-alueet Tontin piha-alueet jakautuu kahteen pääasialliseen osaan rakennuksen kaakkois- ja luodepuolelle. Rakennuksen ja Viitankruununtien välinen piha-alue jäsennellään kiveyksin asemakaavan mukaisesti aukiomaiseksi oleskelualueeksi. Rakennuksen ja lähivirkistysalueen väliin jäävä alue jäsennellään vihreämmäksi pallokenttäalueeksi asemakaavan mukaan. Suunnitelman käsittelyt ATTn esittely Asuntotuotantotoimikunta Rakennuslupa Syyskuu 2011 Laajuustiedot Yhteistilat 103 m 2 Muut tilat (tekn. ) 22 m 2 Ohjelma-ala yhteensä 125 m 2 Bruttoala 158,0 m 2 Yhteiskäyttötilojen kerrosala 121m 2 Kerrosala 148 m 2 Rakennusoikeudesta käytetty 82 % Tilavuus 695 m 3 Pinta-alatiedot Juhlasali 37,0 Kokoushuone 11,0 Keittiö 9,1 Pesutilat 7,2 Varastohuone 10,0 Aula 11,0 Aputilat 18,0 tekniset tilat 10,0 Muuntamo 12,0 yhteensä 125,0 ATT Hankekuvaus

5 NURMIKENTTÄ AH kt aukio +11,50 VIITANKRUUNUNPOLKU +11,50 I inva 2 ap VIITANKRUUNUNTIE 21 F 22 ATT Asemapiirros 1: VIITANKRUUNUNP

6 LTO C D SK var 10 m 2 muuntamo 12 m 2 B B Sali 37 m LTO LTO SPK Vaatesäil. Aula 11 m 2 A2 Aula A2 11 m 2 WC 2,7 m 2 taso taso WC 4,1 m 2 Kokous k-m2 PUKUH 11 m m 2 4,5 m 2 A Yhteiskäyttötilat A 121 m K 2 9,1 m 2 penkki APK PH 2,8 m 2 LJH 9 m 2 JK JK/PK C D ATT Pohjapiirustus 1:

7 JULKISIVU LÄNTEEN (PIENTALOTONTIT) JULKISIVU ITÄÄN (HASO) ATT Julkisivut 1:

8 JULKISIVU ETELÄÄN (KADULLE) JULKISIVU POHJOISEEN (NURMIKENTÄLLE) ATT Julkisivut
