Kauhavan asumisoikeus yhdistys ry, Kauhavan Senioritalo

Transkriptio

1 SUUNNITELMAN ESITTELY Rakennusppaikka, Kirkkotie 10, Kauhava r r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 1

2 ASEMAKAAVA r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 2

3 KAUPUNGINTALON KORTTELI 120, KIRKKOTIE 10 NÄKYMÄ KIRKKOTIELTÄ KIRKKOSILLAN SUUNTAAN r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 3

4 HUONETILAOHJELMA HUONETILAT N:ro TOIMINTA / HUONETILAT Pinta-ala h- m2 HUOMAUTUKSIA I-V KERROS YHT. 1503,5 I-KERROS 321,5 Yhteistilat 187,0 Huoneisto 1, 2H+K 50,0 Huoneisto 2, 2H+K 50,0 Huoneisto 3, 1H+kk 34,5 II-KERROS 295,5 Porrashuone 19,0 Huoneisto 4, 3H+K 66,5 Huoneisto 5, 2H+K 50,0 Huoneisto 6, 2H+kk 43,5 Huoneisto 7, 3H+K 66,5 Huoneisto 8, 2H+K 50,0 III-KERROS 295,5 Porrashuone 19,0 Huoneisto 9, 3H+K 66,5 Huoneisto 10, 2H+K 50,0 Huoneisto 11, 2H+kk 43,5 Huoneisto 12, 3H+K 66,5 Huoneisto 13, 2H+K 50,0 IV-KERROS 295,5 Porrashuone 19,0 Huoneisto 14, 3H+K 66,5 Huoneisto 15, 2H+K 50,0 Huoneisto 16, 2H+kk 43,5 Huoneisto 17, 3H+K 66,5 Huoneisto 18, 2H+K 50,0 V-KERROS 295,5 Porrashuone 19,0 Huoneisto 19, 3H+K 66,5 Huoneisto 20, 2H+K 50,0 Huoneisto 21, 2H+kk 43,5 Huoneisto 22, 3H+K 66,5 Huoneisto 23, 2H+K 50,0 r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 4

5 ASEMAPIIRUSTUS r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 5

6 KERROKSET I V. r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 6

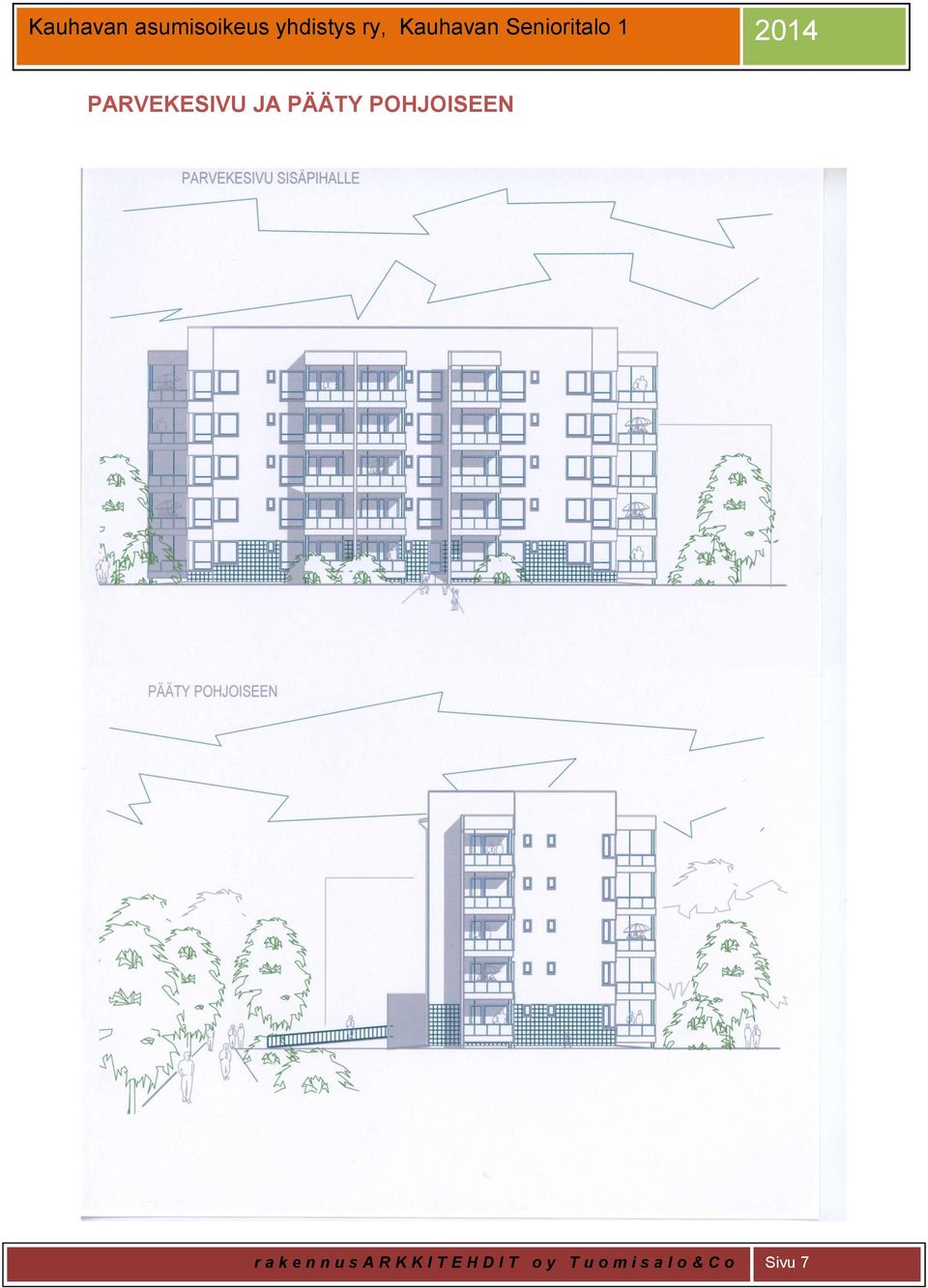

7 PARVEKESIVU JA PÄÄTY POHJOISEEN r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 7

8 KIRKKOTIEN PUOLEINEN SIVU JA PÄÄTY ETELÄÄN. r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 8

9 3H+K 66,5 h-m 2. Huoneistot 4; 7; 9; 12; 14; 17; 19 ja 21. Huoneistot sijaitsevat rakennuksen päädyissä kaksi II-V.ssä kerroksessa. Makuuhuoneiden ikkunat antavat itään ja saavat aamupäivän auringon. Oleskelutilojen ikkunat ovat kolmeen suuntaa näin valoa riittää koko päiväksi. Parveke saa aurinkoa aamupäivästä aina iltaan saakka. Keittiö on hyvin varusteltu ja avara. Makuuhuoneet ovat tilavat ja hyvin kalustettavissa. Pesutilat voidaan jakaa erilliseksi WC:ksi ja KH:ksi tai valita oma sauna. Suihkun tilalle voidaan valita myös kylpyamme tai poreamme. Eteisen vieressä voi olla pieni vaatehuone tai sitten avarampi eteisratkaisu. r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 9

10 2K+K 50,0 h-m 2. Huoneistot 1; 2; 5; 8; 10; 13; 15; 19; 20 ja 23 Huoneistoja on kaksi jokaisessa kerroksessa. Myös ensimmäisessä kerroksessa on selvästi pihatasoa korkeammalla sijaitseva parveke. Oleskelutilojen isot ikkunat eivät ole parvekkeen varjossa, näin valoa riittää koko päiväksi. Keittiö on hyvin varusteltu ja avara. Parveke saa aurinkoa puolenpäivästä aina iltaan saakka. Makuuhuone on tilava ja hyvin kalustettavissa. Kulmaikkuna antaa valoa koko päivän. Pesutilat voidaan jakaa erilliseksi WC:ksi ja KH:ksi tai valita oma sauna. Suihkun tilalle voidaan valita myös kylpyamme tai poreamme. r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 10

11 2H+kk 43,5 h-m 2 Huoneistot 6; 11; 16 ja 21 Huoneistoja on yksi jokaisessa kerroksessa. Olohuoneen iso ikkuna ei ole parvekkeen varjossa, näin valoa riittää koko päiväksi. Keittokomero on hyvin varusteltu ja avarasti olohuoneeseen liittyvä tai vaihtoehtoisesti seinäkkeen takan ns. baarikeittiö. Parveke saa aurinkoa puolenpäivästä aina iltaan saakka. Makuuhuone on tilava ja hyvin kalustettavissa. Kulmaikkuna antaa valoa koko päivän. Pesutilat voidaan jakaa erilliseksi WC:ksi ja KH:ksi tai valita oma sauna. Suihkun tilalle voidaan valita myös kylpyamme tai poreamme. r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 11

12 1H+kk 34,5 h-m 2 Huoneisto on I-Kerroksen eteläpäädyssä Tämä huoneisto sijaitsee ensimmäisessä kerroksessa ja siinä on myös selvästi pihatasoa korkeammalla sijaitseva parveke. Keittokomero ratkaisuja on kaksi sen mukaan käytetäänkö alkovia vuoteen sijoittamiseen vai ruokailupaikkana. Parveke saa aurinkoa ammusta iltapäivään saakka. Kylpyhuoneen suihkun tilalle voidaan valita myös kylpyamme tai poreamme. r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 12

13 RAKENNUS TULEE SIJAITSEMAAN VANHAN TALON KOHDALLA r a k e n n u s A R K K I T E H D I T o y T u o m i s a l o & Co Sivu 13
