KIRKKO K110. Kirkkonummi, Tallinmäki Kortteli 110

Transkriptio

1 Kirkkonummi, Tallinmäki Kortteli 110 Suunnittelualue: Kortteli 110: K-tontti, LPA-tonnti ja LP-alue, pinta-ala 3750 m2. Kaikissa vaihtoehdoissa 1. kerrokseen osoitetaan liiketiloja: pt-myymälä Kirkkotallintien varteen, pienmyymälöitä Asematien varteen. Ulkoiluvälinevarastot sijaitsevat 1.kerroksessa; väestönsuoja ja irtaimistovarastot voidaan sijoittaa kellarikerrokseen. Kortteliin osoitetaan noin 25 autopaikkaa, jotka palvelevat lyhytaikaista asiakas- ja vieraspysäköintiä. Asukkaiden autopaikat sijoitetaan Kirkkotallintien pysäköintilaitokseen. Pt-kaupan huoltoon ajaetaan pysäköintialueen kautta. KIRKKO K110 KORTTELI SELOSTUS JA SIJAINTI 1:2000

2 VAIHTOEHTO 1 Asunnot: 3400 k-m2 Liiketila: 570 k-m2 Kerrosluvut 3-6, rakennus sijoittuu Asematien ja Kirkkotallintien varteen. Piha on maanvarainen ja avautuu kirkkomaansuuntaan itään. Piha rajataan pysäköintialueesta kiviaidalla. Julkisivut ovat rapattuja ja/tai muurattuja. KIRKKOTORI VAIHTOEHTO 2 Asunnot: 3400 k-m2 Liiketila: 580 k-m2 Kerrosluvut 3-6, rakennus sijoittuu rajaamaan Kirkkotallintieltä pysäköintialuetta. Piha on maanvarainen ja avautuu Asematien suuntaan sijoittuen noin metriä kävelykatua ylemmäs. Julkisivut ovat rapattuja ja/tai muurattuja. KIRKKOTORI IE TALLINT KIRKKO Asunnot: 3300 k-m2 Liiketila: 580 k-m2 Rakennus muodostuu pääosin liiketiloja käsittävästä yksikerroksisesta jalustaosasta ja sen päälle sijoittuvasta 5-6 kerroksisesta ''asuntotornista''. Jalusta on teräsbetonirakenteinen, asunto-osa rakennetaan puurakenteisena hyödyntäen tilaelementtirakennustapaa. Oleskelu- ja leikkipiha sijoittuu liiketilojen katolle. KIRKKOTORI IE EMAT IE EMAT IE EMAT IE TALLINT KIRKKO VAIHTOEHTO 3 IE TALLINT KIRKKO 3 VAIHTOEHTOA

3 VAIHTOEHTO 1 - NÄKYMÄ LOUNATA

4 4:1 20: : :3 III V 110: : V : : P 7:6 3: VE1 - EMAPIIRROS 1:500

5 SAUNA VAR POHJAPIIRUSTUS, 4.KRS POHJAPIIRUSTUS, 5.KRS VARTO/TEKN. VARTO/TEKN. VARTO/TEKN. VARTO/TEKN. JÄTE POHJAPIIRUSTUS, 2-3.KRS POHJAPIIRUSTUS, 1.KRS VAIHTOEHTO 1 - POHJAPIIRUSTUKSET, 1:500

6 VAIHTOEHTO 2 - NÄKYMÄ IDÄSTÄ

7 4:1 20: : : VI 110:1 V 139 7: III : : P 7:6 3: VE2 - EMAPIIRROS 1:500

8 POHJAPIIRUSTUS, 4-5.KRS POHJAPIIRUSTUS, 6.KRS VARTO/TEKN. VARTO/TEKN. VARTO/TEKN. JÄTE POHJAPIIRUSTUS, 2-3.KRS POHJAPIIRUSTUS, 1.KRS VAIHTOEHTO 2 - POHJAPIIRUSTUKSET, 1:500

9 VAIHTOEHTO 3 - NÄKYMÄ LOUNATA

10 4:1 20: : V - VII : :1 7: I : : P 7:6 3: VE3 - EMAPIIRROS 1:500

11 POHJAPIIRUSTUS, 3-5.KRS POHJAPIIRUSTUS, 6-7.KRS VARTO VARTO JÄTE TEKN PESULA POHJAPIIRUSTUS, 2.KRS POHJAPIIRUSTUS, 1.KRS VAIHTOEHTO 3 - POHJAPIIRUSTUKSET, 1:500

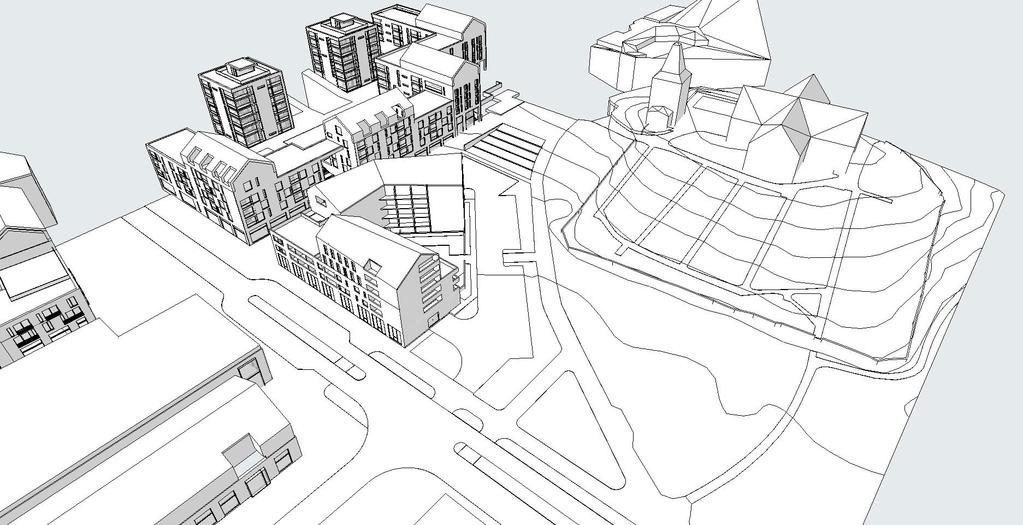

12 VAIHTOEHTO 1 VAIHTOEHTO 2 VAIHTOEHTO 3 ILMAKUVA KAAKOSTA ILMAKUVA LOUNATA ILMAKUVA KOILLISESTA VAIHTOEHTOJEN VERTAILUA ILMAKUVSA

13 VAIHTOEHTO 1 VAIHTOEHTO 2 VAIHTOEHTO 3 KATUNÄKYMÄ LOUNATA KATUNÄKYMÄ KAAKOSTA NÄKYMÄ IDÄSTÄ KATUNÄKYMÄ KIRKKOTORIN SUUNNALTA VAIHTOEHTOJEN VERTAILUA MAANTOSTA
