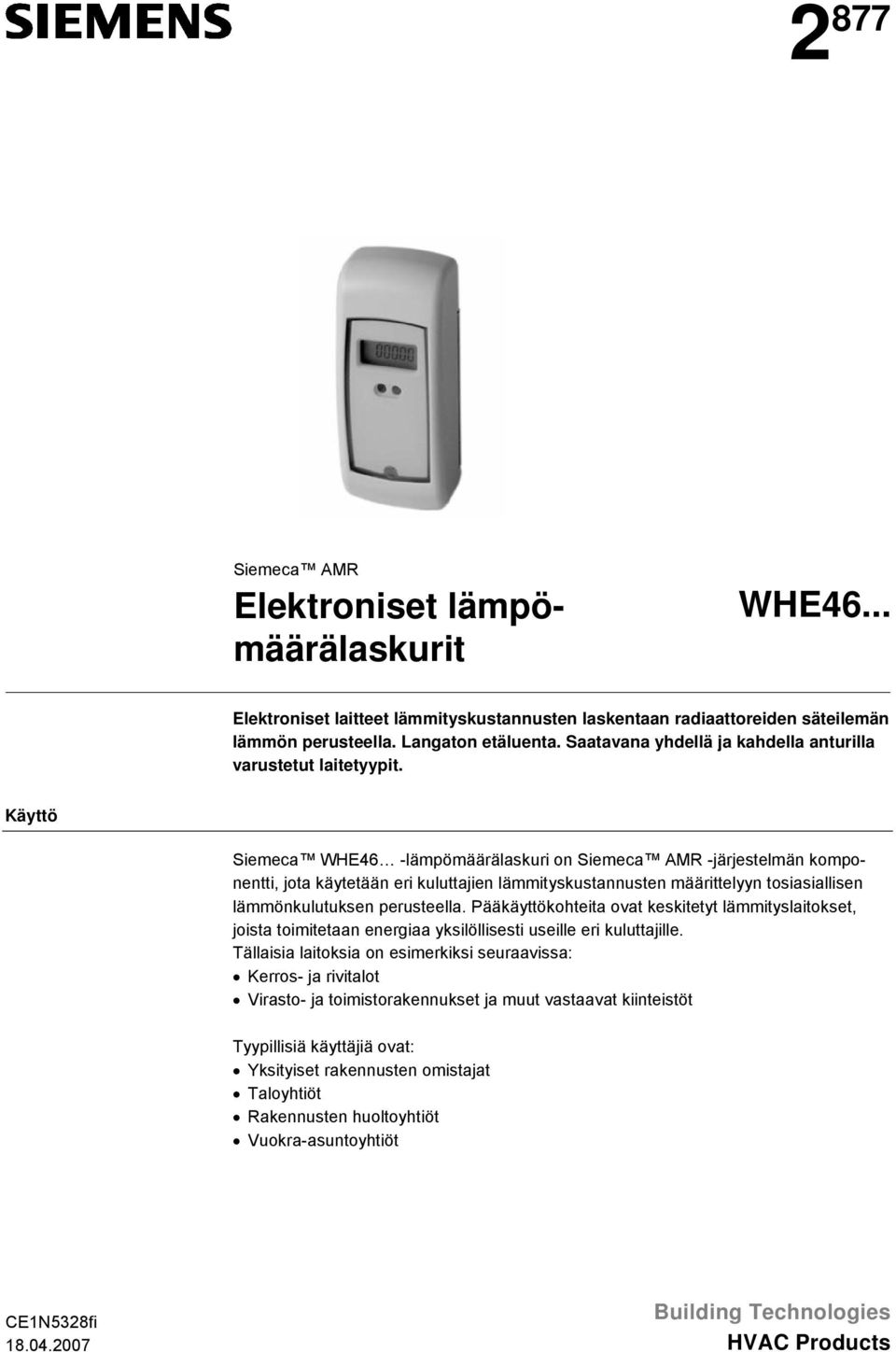

1 2 877 Siemeca AMR Elektroniset lämpömäärälaskurit WHE46... Elektroniset laitteet lämmityskustannusten laskentaan radiaattoreiden säteilemän lämmön perusteella. Langaton etäluenta. Saatavana yhdellä ja kahdella anturilla varustetut laitetyypit. Käyttö Siemeca WHE46 -lämpömäärälaskuri on Siemeca AMR -järjestelmän komponentti, jota käytetään eri kuluttajien lämmityskustannusten määrittelyyn tosiasiallisen lämmönkulutuksen perusteella. Pääkäyttökohteita ovat keskitetyt lämmityslaitokset, joista toimitetaan energiaa yksilöllisesti useille eri kuluttajille. Tällaisia laitoksia on esimerkiksi seuraavissa: Kerros- ja rivitalot Virasto- ja toimistorakennukset ja muut vastaavat kiinteistöt Tyypillisiä käyttäjiä ovat: Yksityiset rakennusten omistajat Taloyhtiöt Rakennusten huoltoyhtiöt Vuokra-asuntoyhtiöt CE1N5328fi Building Technologies HVAC Products

Käyttö Siemeca WHE46 -lämpömäärälaskuri on Siemeca AMR -järjestelmän komponentti, jota käytetään eri kuluttajien lämmityskustannusten määrittelyyn tosiasiallisen lämmönkulutuksen perusteella.

2 Toiminnot Radiaattorin säteilemän lämmön määrän määrittely radiaattorin mitatun ja nimellislämpötilan perusteella Viimeisimmän asetuspäivän jälkeen kumuloitunut kulutus Edellisen vuoden kulutus Langaton etäluenta Mittauksen aloituspäivämäärän valinta (asiakkaan tekemät parametriasetukset) Kulutusarvojen lähetys Siemeca AMR -järjestelmän WTT16 -kommunikointiyksiköihin Suojaus peukaloinnin varalta: näyttö ja häiriöilmoitus keskusyksikköön, jos asiaankuulumaton henkilö avaa laitteen WHE467 -versio voidaan ohjelmoida optoelektronisen IrDA-liitännän kautta ja 460 -versio WHZ4.PO-sovittimen avulla Lämpömäärälaskuri on toimitettaessa SLEEP-tilassa. Laite havahtuu ja lähettää asennussähkeet, kun se asennetaan lämmönjohdinlevyyn. Tyyppikatsaus Yhden anturin mittausperiaate Laitetyyppi Siemeca -lämpömäärälaskuri, kompakti laite Siemeca -lämpömäärälaskuri, kompakti laite, varustettu IrDA-liitännällä Siemeca -lämpömäärälaskuri, jossa erilleen asennettava anturi ja IrDA-liitäntä Tyyppitunnus WHE460 WHE467 WHE467.FR Kahden anturin mittausperiaate Siemeca -lämpömäärälaskuri, kompakti laite Siemeca -lämpömäärälaskuri, kompakti laite, varustettu IrDA-liitännällä Siemeca -lämpömäärälaskuri, jossa erilleen asennettava anturi ja IrDA-liitäntä WHE460Z WHE467Z WHE467Z.FR Toiminta Mittausperiaate Siemeca AMR -lämpömäärälaskuri toimitetaan joko yhdellä tai kahdella anturilla varustettuna. Seuraavat korjauskertoimet ovat tehdasasetettuja: KcHF = 1.28 Kc = 2.50 KQ = 1000 Exp. = 1.15 Asetuspäivän vakioasetuksena on Jos Siemeca -lämpömäärälaskuri ei toimi tuotteen asteikon mukaisesti, kulutusluku (CV) on laskettava lukeman (RV) ja radiaattorikohtaisten K-arvojen perusteella (Kc, KcHF ja KQ) ennen laskutusta. Yksianturinen laite Kaksianturinen laite CV = * * RW * KQ * KcHF CV = * ,15 * RW * KQ * Kc 2/6 Siemens Building Technologies Elektroniset lämpömäärälaskurit CE1N2877fi

varalta: näyttö ja häiriöilmoitus keskusyksikköön, jos asiaankuulumaton henkilö avaa laitteen WHE467 -versio voidaan ohjelmoida optoelektronisen IrDA-liitännän kautta ja 460 -versio WHZ4.

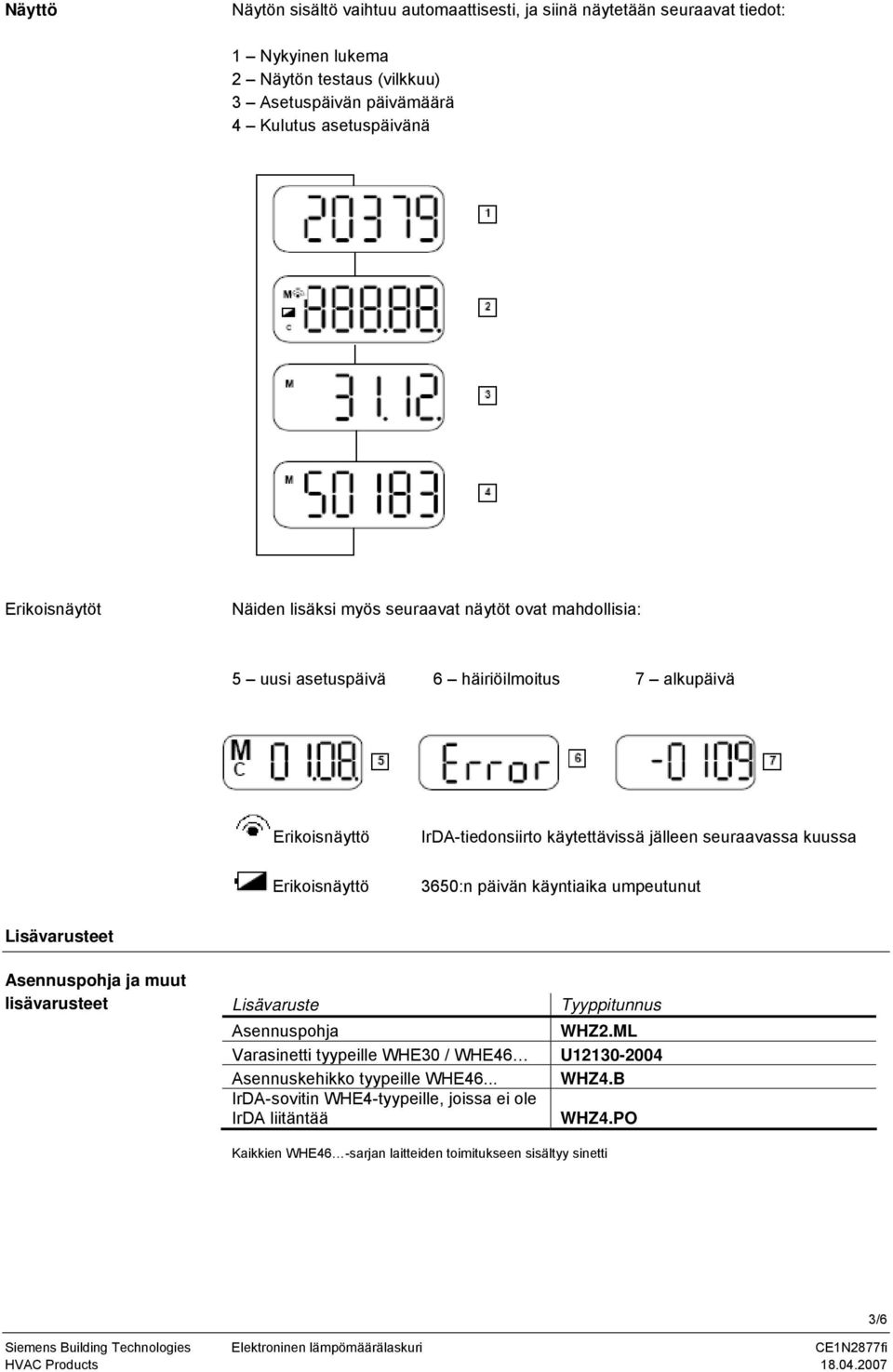

3 Näyttö Näytön sisältö vaihtuu automaattisesti, ja siinä näytetään seuraavat tiedot: 1 Nykyinen lukema 2 Näytön testaus (vilkkuu) 3 Asetuspäivän päivämäärä 4 Kulutus asetuspäivänä Erikoisnäytöt Näiden lisäksi myös seuraavat näytöt ovat mahdollisia: 5 uusi asetuspäivä 6 häiriöilmoitus 7 alkupäivä Erikoisnäyttö Erikoisnäyttö IrDA-tiedonsiirto käytettävissä jälleen seuraavassa kuussa 3650:n päivän käyntiaika umpeutunut Lisävarusteet Asennuspohja ja muut lisävarusteet Lisävaruste Tyyppitunnus Asennuspohja WHZ2.ML Varasinetti tyypeille WHE30 / WHE46 U Asennuskehikko tyypeille WHE46... WHZ4.B IrDA-sovitin WHE4-tyypeille, joissa ei ole IrDA liitäntää WHZ4.PO Kaikkien WHE46 -sarjan laitteiden toimitukseen sisältyy sinetti Siemens Building Technologies Elektroninen lämpömäärälaskuri CE1N2877fi 3/6

käyntiaika umpeutunut Lisävarusteet Asennuspohja ja muut lisävarusteet Lisävaruste Tyyppitunnus Asennuspohja WHZ2.ML Varasinetti tyypeille WHE30 / WHE46 U12130-2004 Asennuskehikko tyypeille WHE46.

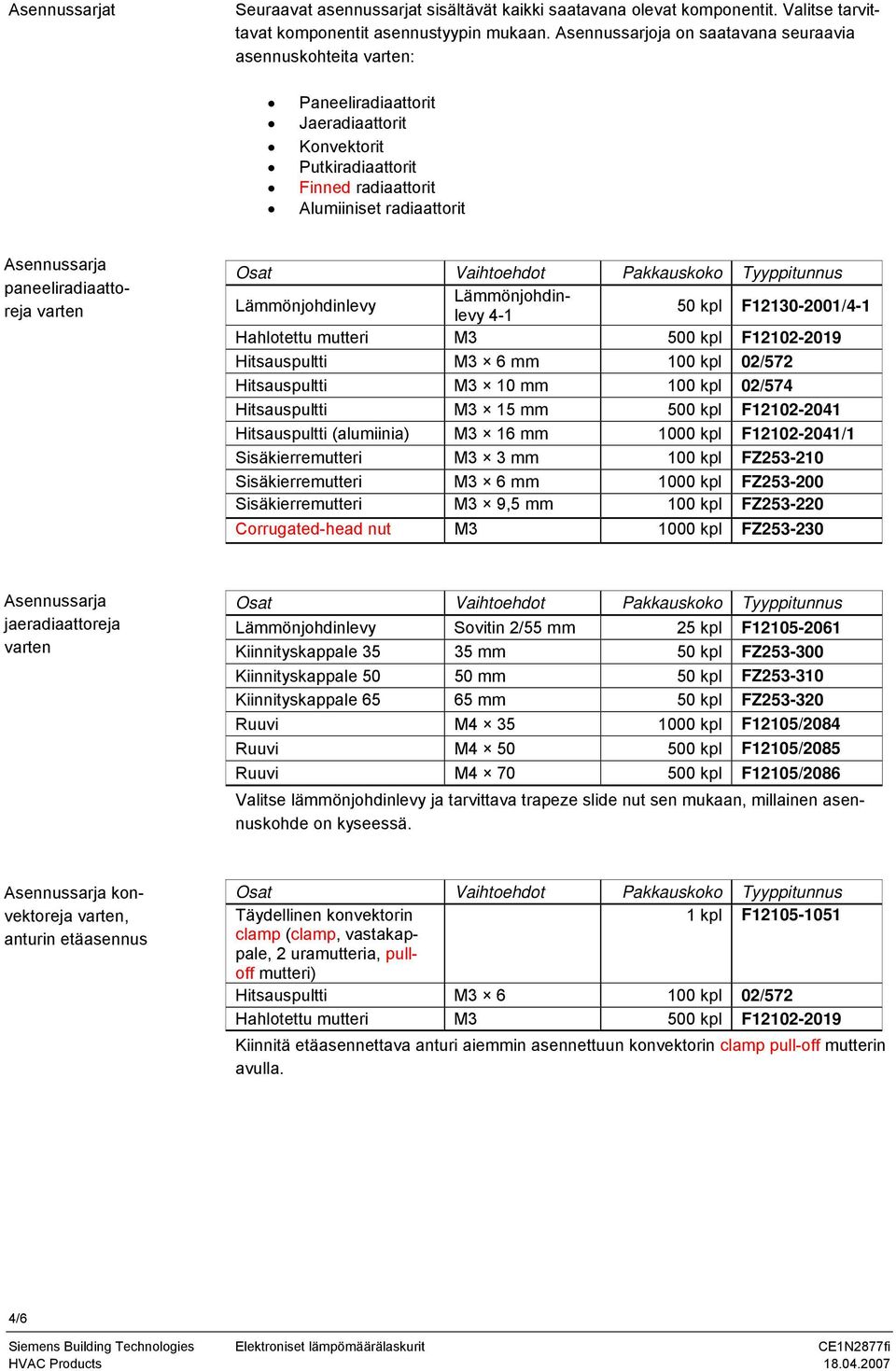

4 Asennussarjat Seuraavat asennussarjat sisältävät kaikki saatavana olevat komponentit. Valitse tarvittavat komponentit asennustyypin mukaan. Asennussarjoja on saatavana seuraavia asennuskohteita : Paneeliradiaattorit Jaeradiaattorit Konvektorit Putkiradiaattorit Finned radiaattorit Alumiiniset radiaattorit Asennussarja paneeliradiaattoreja 50 kpl F / Hahlotettu mutteri M3 500 kpl F Hitsauspultti M3 6 mm 100 kpl 02/572 Hitsauspultti M3 10 mm 100 kpl 02/574 Hitsauspultti M3 15 mm 500 kpl F Hitsauspultti (alumiinia) M3 16 mm 1000 kpl F /1 Sisäkierremutteri M3 3 mm 100 kpl FZ Sisäkierremutteri M3 6 mm 1000 kpl FZ Sisäkierremutteri M3 9,5 mm 100 kpl FZ Corrugated-head nut M kpl FZ Asennussarja jaeradiaattoreja Sovitin 2/55 mm 25 kpl F Kiinnityskappale mm 50 kpl FZ Kiinnityskappale mm 50 kpl FZ Kiinnityskappale mm 50 kpl FZ Ruuvi M kpl F12105/2084 Ruuvi M kpl F12105/2085 Ruuvi M kpl F12105/2086 Valitse lämmönjohdinlevy ja tarvittava trapeze slide nut sen mukaan, millainen asennuskohde on kyseessä. Asennussarja konvektoreja, anturin etäasennus Täydellinen konvektorin 1 kpl F clamp (clamp, vastakappale, 2 uramutteria, pulloff mutteri) Hitsauspultti M kpl 02/572 Hahlotettu mutteri M3 500 kpl F Kiinnitä etäasennettava anturi aiemmin asennettuun konvektorin clamp pull-off mutterin avulla. 4/6 Siemens Building Technologies Elektroniset lämpömäärälaskurit CE1N2877fi

paneeliradiaattoreja 50 kpl F12130-2001/ Hahlotettu mutteri M3 500 kpl F12102-2019 Hitsauspultti M3 6 mm 100 kpl 02/572 Hitsauspultti M3 10 mm 100 kpl 02/574 Hitsauspultti M3 15 mm 500 kpl

5 Asennussarja finned radiaattoreja ja vastaavia malleja Asennussarja putkiradiaattoreja Asennussarja alumiinisia radiaattoreja 50 kpl F / Täydellinen asennussarja 1 kpl WHZ2.FWE 50 kpl F / Sovitin 2/55 mm 50 kpl F Välilevy 36 mm 1 kpl FZ Välilevy 45 mm 1 kpl FZ Ruuvi M kpl F12105/2084 Ruuvi M kpl F12105/2085 Ruuvi M kpl F12105/2086 Täytepala 10 kpl F kpl F / 2 neliömäinen tappi 50 kpl FZ x pultti M kpl F itsekierteytyvä ruuvi C C (neliömäisen tapin sijasta) 500 kpl F Käytä joko kahta itsekierteytyvää ruuvia C tai kahta neliömäistä tappia vastaavien ruuvien M 3 25 kanssa sen mukaan, millainen asennuspaikka on kyseessä. Yleiset tiedot Tekniset tiedot Mittausperiaate mittaus yhdellä tai kahdella anturilla Toiminta-alue 1) Yksianturinen laite t min,m =55 C, t max,m =105 C Kaksianturinen laite t min,m =55 C, t max,m =105 C Mittauksen alku Yksianturiset laitteet Kaksianturiset laitteet (t z viittaa lämmityksen väliaineen määriteltyyn lämpötilaan) t z 30 C (kun t L = 20 C), ohjelmoimaton t z 28 C (kun t L = 20 C), ohjelmoitu t z - t L 5 K 1) DIN EN 834 -standardin mukaiset määritelmät t min,m Lämmitysväliaineen alhaisin nimellinen keskilämpötila, jolloin lämpömäärälaskuria saa käyttää. Yksiputkisissa lämmitysjärjestelmissä tämä tarkoittaa järjestyksessä viimeisen radiaattorin nimellistä keskilämpötilaa. t max,m Lämmitysväliaineen korkein nimellinen keskilämpötila, jolloin lämpömäärälaskuria saa käyttää t z Radiaattorin lämmitysväliaineen keskilämpötila, jolloin lämpömäärälaskurin rekisteröintimekanismi käynnistyy t L Huonelämpötila Lämmitysväliaineen keskilämpötila t m Siemens Building Technologies Elektroninen lämpömäärälaskuri CE1N2877fi 5/6

500 kpl F12105/2086 Täytepala 10 kpl F12130-2016 50 kpl F12130-2001/ 2 neliömäinen tappi 50 kpl FZ253-160 2 x pultti M3 25 500 kpl F12105-2076 2 itsekierteytyvä ruuvi C 4.

6 Standardit Mitat 2,5 x 40 x 28 mm Kestoaika 10 vuotta plus 15 kuuden varaparisto Näyttö LCD, 5 merkkiä symbolien kera Paino 120 g Taajuus 868 Mhz Lähetysteho < 1 mw Lämpömäärälaskuri huoneen lämmityspintojen energiankulutuksen laskentaan EN 834 Sähkömagneettinen yhteensopivuus Häiriönsieto ETSI EN V1.4.1 ( ) ETSI EN V1.4.1 ( ) EN :2001 Häiriöpäästöt EN V1.3.1 ( ) EN V1.3.1 ( ) EN :2001 IT-laitteiden turvallisuus EN CE-merkintä 995/5/EY-direktiivi (R&TTE-direktiivi) Radio- ja telelaitepäätteitä koskeva laki (FTEG) Mittapiirrokset Mitat mm Tässä esitteessä annetut tiedot ovat yleiskuvauksia ja yleisiä teknisiä ominaisuuksia, jotka eivät välttämättä päde kaikissa erikoissovelluksissa tai jotka saattavat muuttua tuotteen jatkokehittelyn myötä. Tekniset ominaisuudet ovat sitovia vain silloin, kun niistä on nimenomaisesti sovittu sopimuksen solmimisen yhteydessä. 6/ Siemens Osakeyhtiö Siemens Building Technologies Elektroniset lämpömäärälaskurit CE1N2877fi

3.1 (2000-09) EN 300 220 3 V1.3.1 (2000-09) EN 61000-6-3:2001 IT-laitteiden turvallisuus EN 60950 CE-merkintä 995/5/EY-direktiivi (R&TTE-direktiivi) Radio- ja telelaitepäätteitä koskeva laki (FTEG)
