AKSIAALIPUHALTIMET LAUHDUTIN- JA HÖYRYSTINKÄYTTÖÖN

Koko: px

Aloita esitys sivulta:

Download "AKSIAALIPUHALTIMET LAUHDUTIN- JA HÖYRYSTINKÄYTTÖÖN"

Timo-Jaakko Manninen
8 vuotta sitten
Katselukertoja:

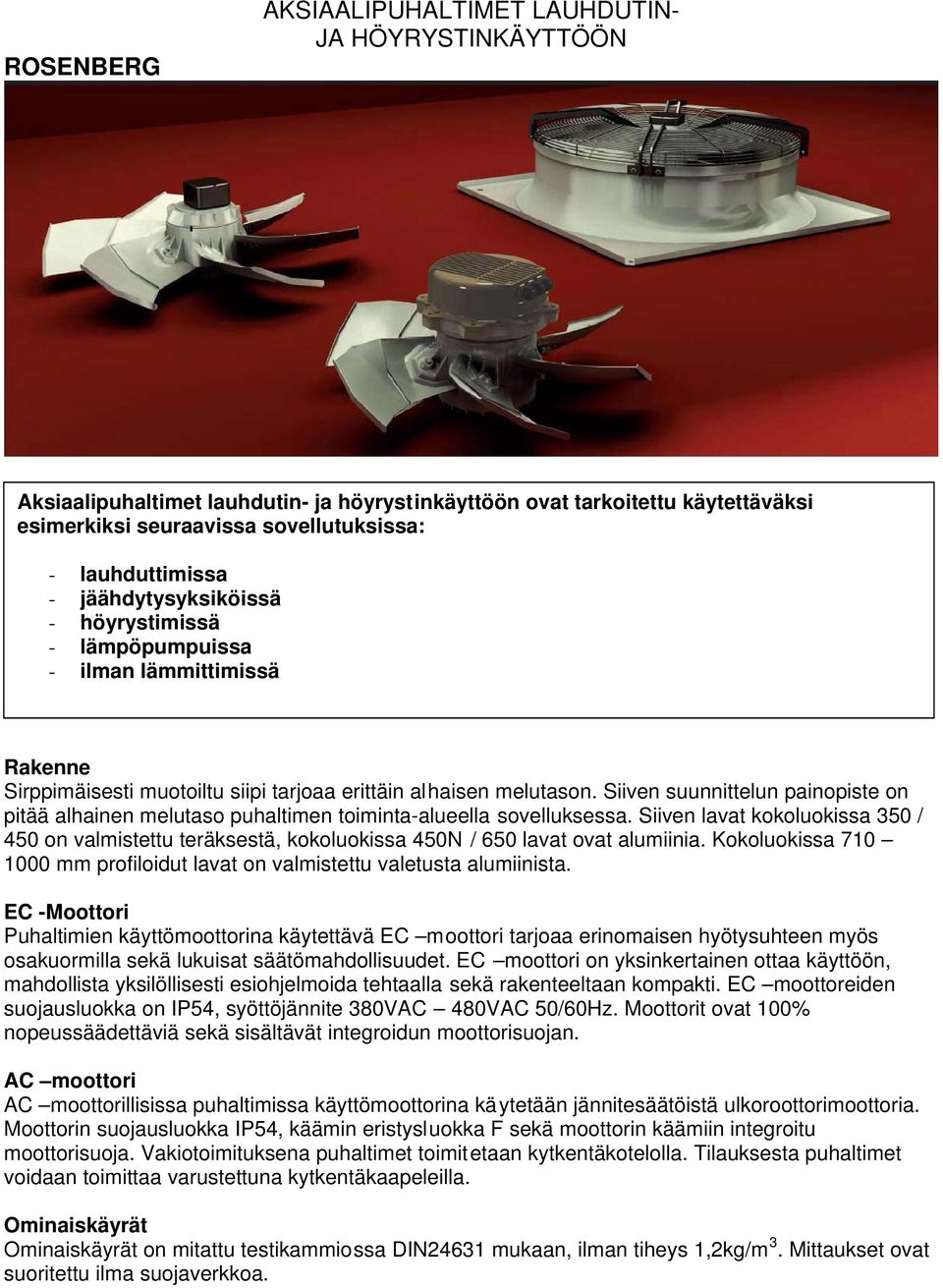

1 ROSENBERG AKSIAALIPUHALTIMET LAUHDUTIN- JA HÖYRYSTINKÄYTTÖÖN Aksiaalipuhaltimet lauhdutin- ja höyrystinkäyttöön ovat tarkoitettu käytettäväksi esimerkiksi seuraavissa sovellutuksissa: - lauhduttimissa - jäähdytysyksiköissä - höyrystimissä - lämpöpumpuissa - ilman lämmittimissä Rakenne Sirppimäisesti muotoiltu siipi tarjoaa erittäin alhaisen melutason. Siiven suunnittelun painopiste on pitää alhainen melutaso puhaltimen toiminta-alueella sovelluksessa. Siiven lavat kokoluokissa 350 / 450 on valmistettu teräksestä, kokoluokissa 450N / 650 lavat ovat alumiinia. Kokoluokissa mm profiloidut lavat on valmistettu valetusta alumiinista. EC -Moottori Puhaltimien käyttömoottorina käytettävä EC moottori tarjoaa erinomaisen hyötysuhteen myös osakuormilla sekä lukuisat säätömahdollisuudet. EC moottori on yksinkertainen ottaa käyttöön, mahdollista yksilöllisesti esiohjelmoida tehtaalla sekä rakenteeltaan kompakti. EC moottoreiden suojausluokka on IP54, syöttöjännite 380VAC 480VAC 50/60Hz. Moottorit ovat 100% nopeussäädettäviä sekä sisältävät integroidun moottorisuojan. AC moottori AC moottorillisissa puhaltimissa käyttömoottorina käytetään jännitesäätöistä ulkoroottorimoottoria. Moottorin suojausluokka IP54, käämin eristysluokka F sekä moottorin käämiin integroitu moottorisuoja. Vakiotoimituksena puhaltimet toimitetaan kytkentäkotelolla. Tilauksesta puhaltimet voidaan toimittaa varustettuna kytkentäkaapeleilla. Ominaiskäyrät Ominaiskäyrät on mitattu testikammiossa DIN24631 mukaan, ilman tiheys 1,2kg/m 3. Mittaukset ovat suoritettu ilma suojaverkkoa.

Siiven suunnittelun painopiste on pitää alhainen melutaso puhaltimen toiminta-alueella sovelluksessa.

2 AKSIAALIPUHALTIMET LAUHDUTIN- JA HÖYRYSTINKÄYTTÖÖN Melu Ominaiskäyrästössä annetut ympyröidyt luvut ovat äänentehotasoja L WA5 asteikolla mitattuna puhaltimen imupuolelta. Painepuolen äänentehotaso = L WA6 = L WA5 + 2dB. Mittaukset ovat suoritettu mittaushuoneessa DIN45653, osa 2 mukaan. Äänenpainetaso, LPA, yhden metrin etäisyydellä puhaltimesta saadaan vähentämällä 7dB(A) äänentehotasosta. Huomioitavaa on, että heijastukset ja huoneen ominaisuudet sekä ominaistaajuudet vaikuttavat eritavoin äänenpainetason suuruuteen. Tyyppiavain AK F D G aksiaalipuhallin lauhdutin- ja höyrystinkäyttöön tuotekategoria 3~ AC moottori EC moottori 560 siiven halkaisija 4-4 napaluku G N 6FA A pieni lapakulma, K = keskisuuri lapakulma suuri lapakulma moottorintyyppi kytkentäkotelolla, B = kytkentäjohdoilla 1 8 rakennemuoto

Äänenpainetaso, LPA, yhden metrin etäisyydellä puhaltimesta saadaan vähentämällä 7dB(A) äänentehotasosta.

3 Siiven Ø 630mm - energiataloudellinen EC -moottori - alhainen melutaso sirppimäisesti muotoillun siiven ansiosta - siipi valmistettu levyalumiinista - integroitu ohjauselektroniikka - suojausluokka IP54, käämin eristysluokka F Energian säästökyky verrattuna AC -moottoriin jopa Ominaiskäyrä Äänitiedot *samalla toimintapisteellä kuin AC -puhallin pienellä pyörimisnopeudella Rakennemuoto

suojausluokka IP54, käämin eristysluokka F Energian säästökyky verrattuna AC -moottoriin jopa

4 Siiven Ø 710mm - energiataloudellinen EC -moottori - alhainen melutaso sirppimäisesti muotoillun siiven ansiosta - siipi valmistettu levyalumiinista - integroitu ohjauselektroniikka - suojausluokka IP54, käämin eristysluokka F Energian säästökyky verrattuna AC - moottoriin jopa Ominaiskäyrä Äänitiedot *samalla toimintapisteellä kuin AC -puhallin pienellä pyörimisnopeudella Rakennemuoto

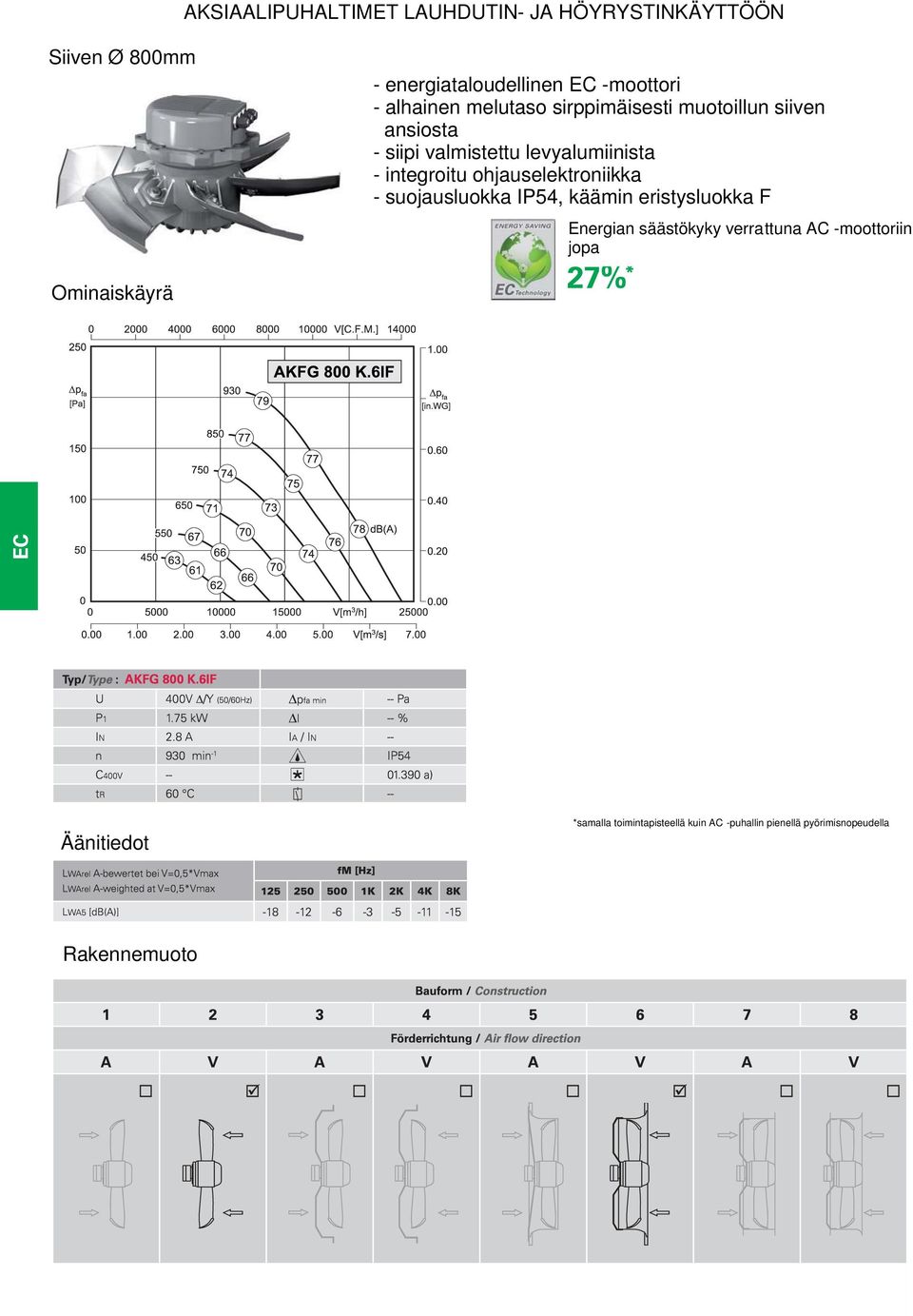

5 Siiven Ø 800mm - energiataloudellinen EC -moottori - alhainen melutaso sirppimäisesti muotoillun siiven ansiosta - siipi valmistettu levyalumiinista - integroitu ohjauselektroniikka - suojausluokka IP54, käämin eristysluokka F Energian säästökyky verrattuna AC -moottoriin jopa Ominaiskäyrä Äänitiedot *samalla toimintapisteellä kuin AC -puhallin pienellä pyörimisnopeudella Rakennemuoto

6 Siiven Ø 900mm - energiataloudellinen EC -moottori - alhainen melutaso sirppimäisesti muotoillun siiven ansiosta - siipi valmistettu levyalumiinista - integroitu ohjauselektroniikka - suojausluokka IP54, käämin eristysluokka F Energian säästökyky verrattuna AC -moottoriin jopa Ominaiskäyrä Äänitiedot *samalla toimintapisteellä kuin AC -puhallin pienellä pyörimisnopeudella Rakennemuoto

7 Siiven Ø 1000mm - energiataloudellinen EC -moottori - alhainen melutaso sirppimäisesti muotoillun siiven ansiosta - siipi valmistettu levyalumiinista - integroitu ohjauselektroniikka - suojausluokka IP54, käämin eristysluokka F Energian säästökyky verrattuna AC - moottoriin jopa Ominaiskäyrä Äänitiedot *samalla toimintapisteellä kuin AC -puhallin pienellä pyörimisnopeudella Rakennemuoto

8 MITTAKUVAT AKFG, RAKENNEMUOTO 2

9 MITTAKUVAT AKFG, RAKENNEMUOTO 4

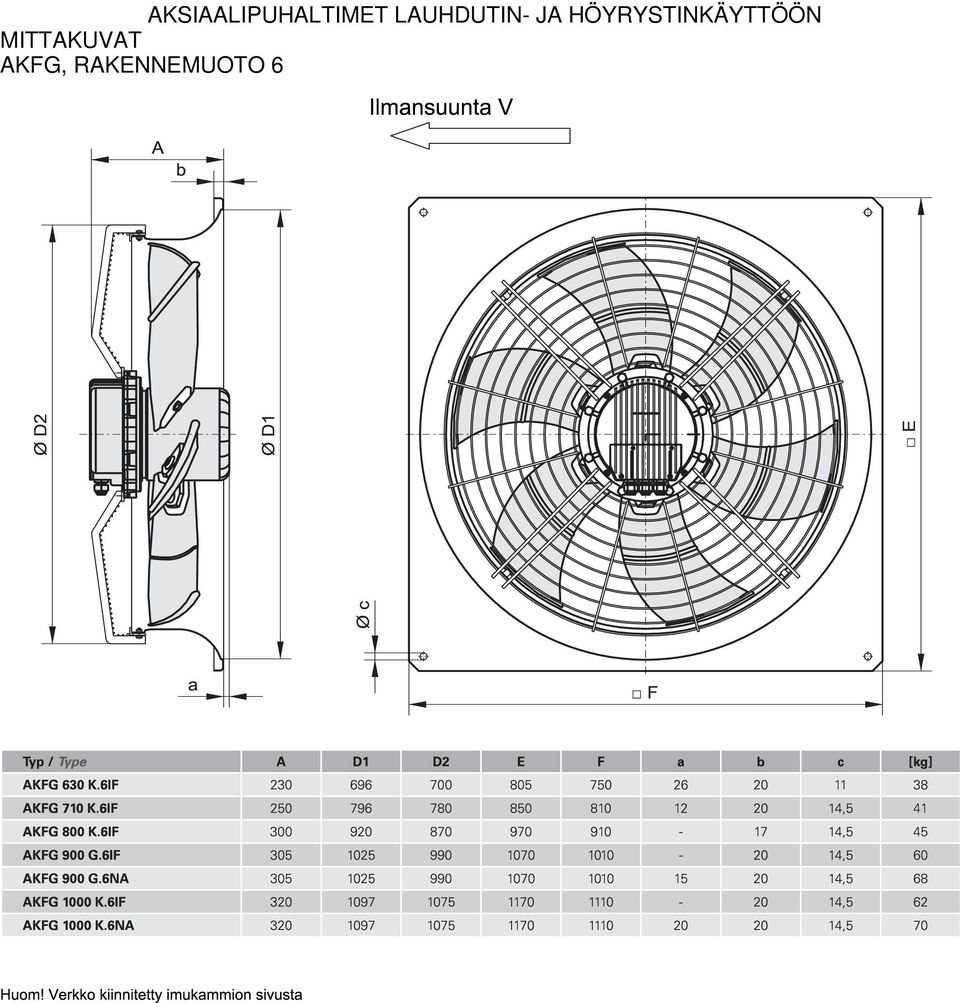

10 MITTAKUVAT AKFG, RAKENNEMUOTO 6

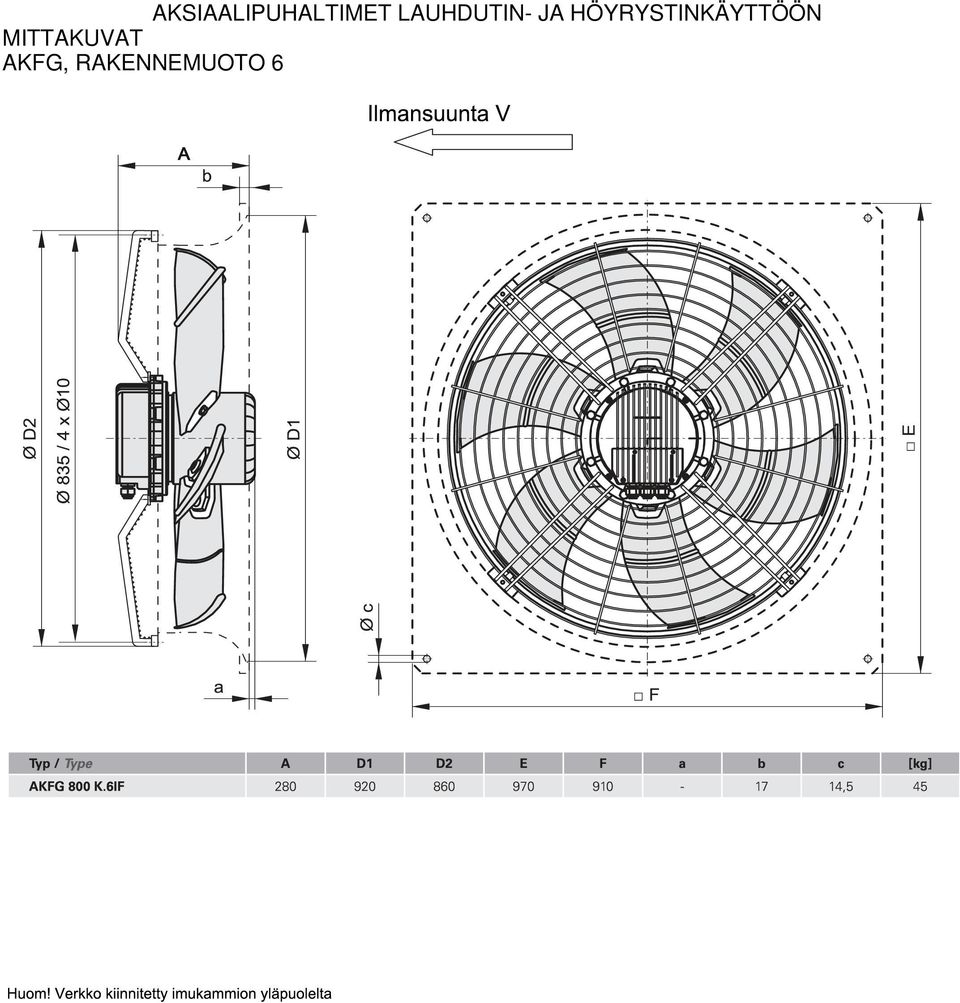

11 MITTAKUVAT AKFG, RAKENNEMUOTO 6
