Asennusohje Huonelämpötila-anturi TBLZ , seinäasennus IP20/ Ulkolämpötila-anturi TBLZ , ulkoasennus IP54 GOLD/COMPACT

Transkriptio

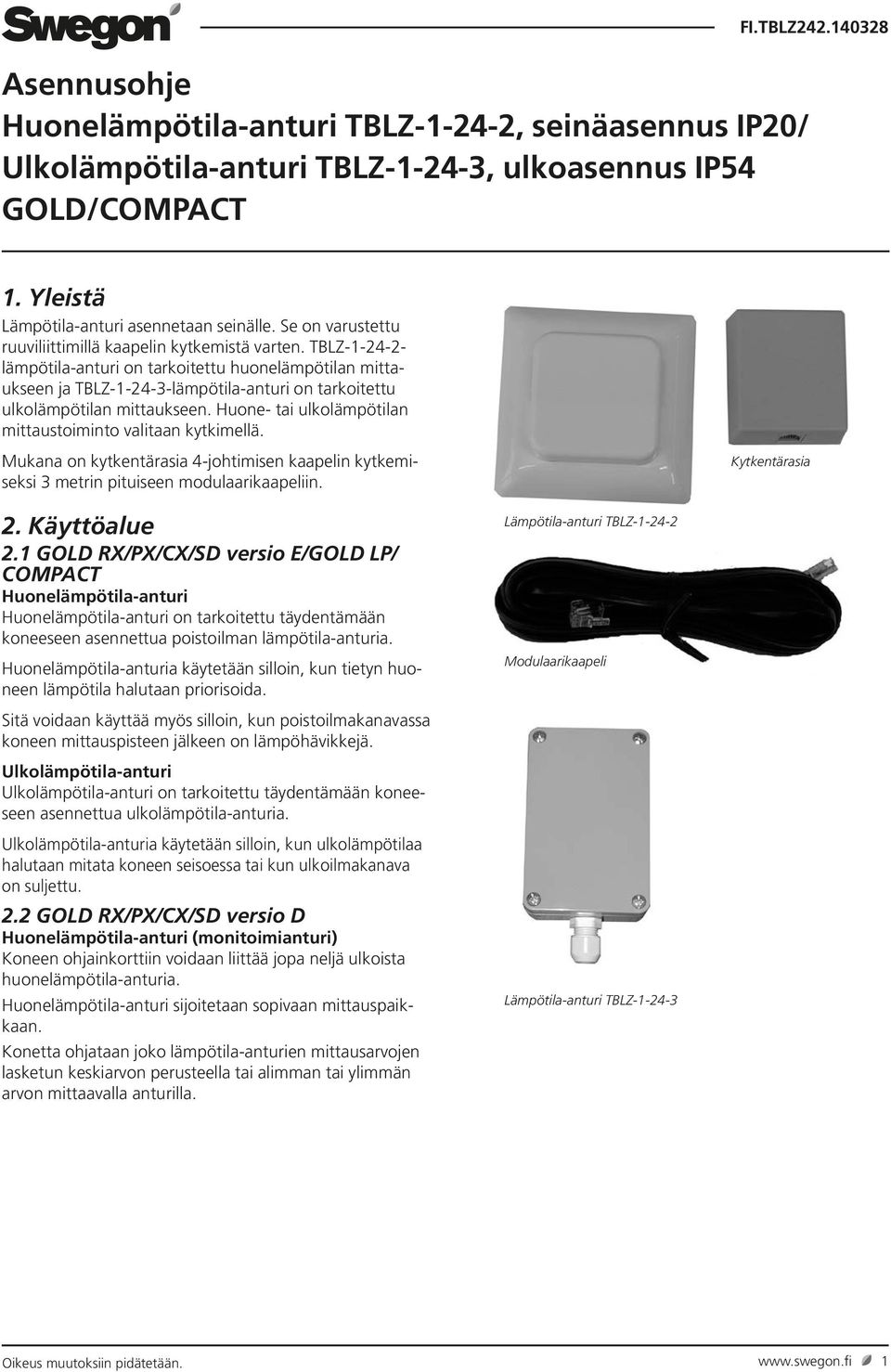

1 FI.TLZ sennusohje Huonelämpötilaanturi TLZ1242, seinäasennus IP20/ Ulkolämpötilaanturi TLZ1243, ulkoasennus IP54 GOLD/OMPT 1. Yleistä asennetaan seinälle. Se on varustettu ruuviliittimillä kaapelin kytkemistä varten. TLZ1242 lämpötilaanturi on tarkoitettu huonelämpötilan mittaukseen ja TLZ1243lämpötilaanturi on tarkoitettu ulkolämpötilan mittaukseen. Huone tai ulkolämpötilan mittaustoiminto valitaan kytkimellä. Mukana on kytkentärasia 4johtimisen kaapelin kytkemiseksi 3 metrin pituiseen modulaarikaapeliin. 2. Käyttöalue 2.1 GOLD RX/PX/X/SD versio E/GOLD LP/ OMPT Huonelämpötilaanturi Huonelämpötilaanturi on tarkoitettu täydentämään koneeseen asennettua poistoilman lämpötilaanturia. Huonelämpötilaanturia käytetään silloin, kun tietyn huoneen lämpötila halutaan priorisoida. TLZ1242 Modulaarikaapeli Sitä voidaan käyttää myös silloin, kun poistoilmakanavassa koneen mittauspisteen jälkeen on lämpöhävikkejä. Ulkolämpötilaanturi Ulkolämpötilaanturi on tarkoitettu täydentämään koneeseen asennettua ulkolämpötilaanturia. Ulkolämpötilaanturia käytetään silloin, kun ulkolämpötilaa halutaan mitata koneen seisoessa tai kun ulkoilmakanava on suljettu. 2.2 GOLD RX/PX/X/SD versio D Huonelämpötilaanturi (monitoimianturi) Koneen ohjainkorttiin voidaan liittää jopa neljä ulkoista huonelämpötilaanturia. Huonelämpötilaanturi sijoitetaan sopivaan mittauspaikkaan. Konetta ohjataan joko lämpötilaanturien mittausarvojen lasketun keskiarvon perusteella tai alimman tai ylimmän arvon mittaavalla anturilla. TLZ1243 Oikeus muutoksiin pidätetään. 1

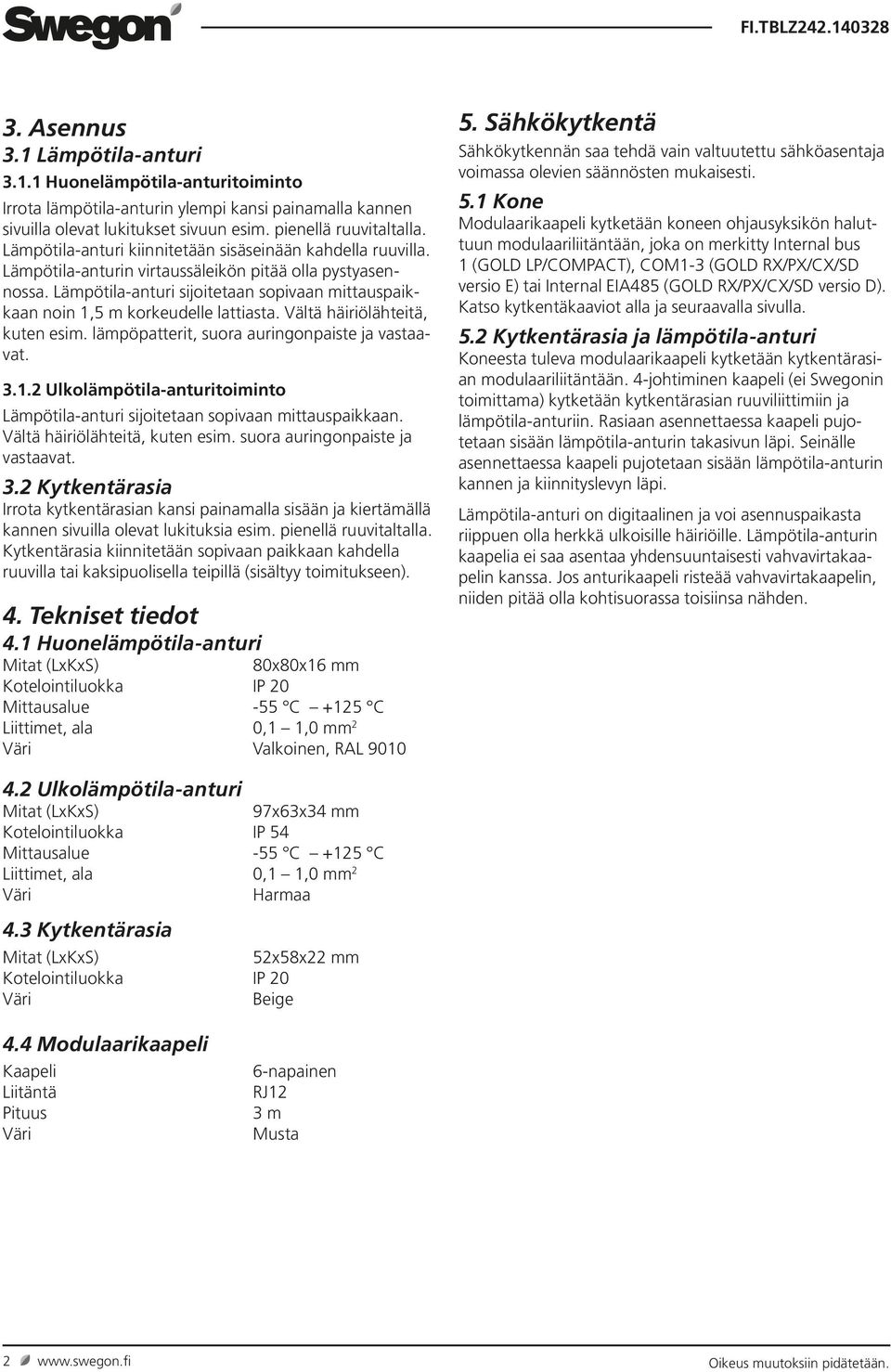

2 FI.TLZ sennus Huonelämpötilaanturitoiminto Irrota lämpötilaanturin ylempi kansi painamalla kannen sivuilla olevat lukitukset sivuun esim. pienellä ruuvitaltalla. kiinnitetään sisäseinään kahdella ruuvilla. n virtaussäleikön pitää olla pystyasennossa. sijoitetaan sopivaan mittauspaikkaan noin 1,5 m korkeudelle lattiasta. Vältä häiriölähteitä, kuten esim. lämpöpatterit, suora auringonpaiste ja vastaavat Ulkolämpötilaanturitoiminto sijoitetaan sopivaan mittauspaikkaan. Vältä häiriölähteitä, kuten esim. suora auringonpaiste ja vastaavat. 3.2 Irrota kytkentärasian kansi painamalla sisään ja kiertämällä kannen sivuilla olevat lukituksia esim. pienellä ruuvitaltalla. kiinnitetään sopivaan paikkaan kahdella ruuvilla tai kaksipuolisella teipillä (sisältyy toimitukseen). 4. Tekniset tiedot 4.1 Huonelämpötilaanturi Mitat (LxKxS) 80x80x16 mm Kotelointiluokka IP 20 Mittausalue Liittimet, ala 0,1 1,0 mm 2 Väri Valkoinen, RL Sähkökytkentä Sähkökytkennän saa tehdä vain valtuutettu sähköasentaja voimassa olevien säännösten mukaisesti. 5.1 Kone Modulaarikaapeli kytketään koneen ohjausyksikön haluttuun modulaariliitäntään, joka on merkitty Internal bus 1 (GOLD LP/OMPT), OM13 (GOLD RX/PX/X/SD versio E) tai Internal EI485 (GOLD RX/PX/X/SD versio D). Katso kytkentäkaaviot alla ja seuraavalla sivulla. 5.2 ja lämpötilaanturi Koneesta tuleva modulaarikaapeli kytketään kytkentärasian modulaariliitäntään. 4johtiminen kaapeli (ei Swegonin toimittama) kytketään kytkentärasian ruuviliittimiin ja lämpötilaanturiin. Rasiaan asennettaessa kaapeli pujotetaan sisään lämpötilaanturin takasivun. Seinälle asennettaessa kaapeli pujotetaan sisään lämpötilaanturin kannen ja kiinnityslevyn. on digitaalinen ja voi asennuspaikasta riippuen olla herkkä ulkoisille häiriöille. n kaapelia ei saa asentaa yhdensuuntaisesti vahvavirtakaapelin kanssa. Jos anturikaapeli risteää vahvavirtakaapelin, niiden pitää olla kohtisuorassa toisiinsa nähden. 4.2 Ulkolämpötilaanturi Mitat (LxKxS) 97x63x34 mm Kotelointiluokka IP 54 Mittausalue Liittimet, ala 0,1 1,0 mm 2 Väri Harmaa 4.3 Mitat (LxKxS) 52x58x22 mm Kotelointiluokka IP 20 Väri eige 4.4 Modulaarikaapeli Kaapeli Liitäntä Pituus Väri 6napainen RJ12 3 m Musta 2 Oikeus muutoksiin pidätetään.

3 FI.TLZ GOLD LP/OMPT Jos lämpötilaanturia käytetään huonelämpötilaanturina, toimintovalitsimen tulee olla asennossa 0. Jos lämpötilaanturia käytetään ulkolämpötilaanturina, toimintovalitsimen tulee olla asennossa. Ruuvi Liitin Ruuvi Liitin Ruuvi K Liitin Ruuvi Liitin johdinala 0,5 mm2. Kierrettyä parikaapelia suositellaan, kun 24 VD on yhdessä parissa ja väylätiedonsiirto ( ja ) toisessa parissa takasivun sennus K L joka on merkitty Internal US ON Internal US Oikeus muutoksiin pidätetään. 3

4 FI.TLZ GOLD RX/PX/X/SD, versio E Vaihtoehto 1 Huonelämpötilaanturien toimintovalitsimet pitää asettaa asentoihin 14, Xzonehuonelämpötilaanturissa asentoon 58 tai ulkolämpötilaanturissa asentoon D. Toimintovalitsimien pitää olla eri asennoissa. Keskinäisellä järjestyksellä ei ole merkitystä. Jos antureita on yksi, toimintovalitsimen on oltava asennossa 1, kahden anturin tapauksessa toimintovalitsimien on oltava asennossa 1 tai 2 jne. Ruuvi Liitin Ruuvi Liitin Ruuvi K Liitin Ruuvi Liitin sennus GND 4 + om om 2 om 3 om 4 om 5 Kytketään haluttuun modulaariliitäntään, joka on merkitty OM13 Kaapeli pujotetaan sisään K kannen ja kiinnityslevyn merkintöjen S Temp Heat SD ool Sensor 1Sensor 2 Sensor 3 Sensor 4 om 6 om 7 om 8 om 9 om 10 om L G 35 G Y 38 U 24V In 18V In WLN PU 2 PU 1 230V Out P G G0 24V 230V In G G0 Liitin Liitin Liitin Liitin Liitin Liitin Liitin Liitin takasivun johdinala 0,5 mm2. Kierrettyä parikaapelia suositellaan, kun 24 VD on yhdessä parissa ja väylätiedonsiirto ( ja ) toisessa parissa Vaihtoehto GND 4 + om om 2 om 3 om 4 om 5 S Temp Heat ool P G G0 24V 31 G 32 G0 en toimintovalitsimet pitää asettaa asentoihin 14 eivätkä ne saa olla samassa asennossa eri antureissa. Keskinäisellä järjestyksellä ei ole merkitystä. SD Jos antureita on kaksi, toimintovalitsimien on oltava asennossa 1 tai 2, kolmen anturin tapauksessa toimintovalitsimien on oltava asennossa 1, 2 tai 3 jne. WLN PU 2 PU 1 Sensor 1Sensor 2 Sensor 3 Sensor 4 om 6 om 7 om 8 om 9 om 10 om G 35 G Y 38 U 24V In 18V In V Out V In Ruuvi Liitin Ruuvi Liitin Ruuvi K Ruuvi Liitin Liitin Liitin Liitin Liitin Liitin Liitin Liitin sennus Liitin Liitin K Kaapeli pujotetaan sisään takasivun L K joka on merkitty OM13 L johdinala 0,5 mm2. Kierrettyä parikaapelia suositellaan, kun 24 VD on yhdessä parissa ja väylätiedonsiirto ( ja ) toisessa parissa 4 Oikeus muutoksiin pidätetään.

5 FI.TLZ GOLD RX/PX/X/SD, versio D Vaihtoehto 1 en toimintovalitsimet pitää asettaa asentoihin 14 eivätkä ne saa olla samassa asennossa eri antureissa. Keskinäisellä järjestyksellä ei ole merkitystä. Jos antureita on yksi, toimintovalitsimen on oltava asennossa 1, kahden anturin tapauksessa toimintovalitsimien on oltava asennossa 1 tai 2. Lämpöt.anturi Ruuvi Liitin Ruuvi Liitin Ruuvi K Liitin Ruuvi Liitin Lämpöt.anturi Lämpöt.anturi Liitin Liitin Liitin Liitin Liitin Liitin Liitin Liitin sennus *Q Kaapeli pujotetaan sisään takasivun Internal EI 485 K joka on merkitty Internal EI 485 L johdinala 0,5 mm2. Kierrettyä parikaapelia suositellaan, kun 24 VD on yhdessä parissa ja väylätiedonsiirto ( ja ) toisessa parissa Vaihtoehto 2 en toimintovalitsimet pitää asettaa asentoihin 14 eivätkä ne saa olla samassa asennossa eri antureissa. Keskinäisellä järjestyksellä ei ole merkitystä. Jos antureita on kaksi, toimintovalitsimien on oltava asennossa 1 tai 2, kolmen anturin tapauksessa toimintovalitsimien on oltava asennossa 1, 2 tai 3 jne. Lämpöt.anturi Ruuvi Liitin Ruuvi Liitin Ruuvi K Liitin Ruuvi Liitin Lämpöt.anturi Lämpöt.anturi Liitin Liitin Liitin Liitin Liitin Liitin Liitin Liitin *Q K Internal EI 485 L K joka on merkitty Internal EI 485 L sennus Kaapeli pujotetaan sisään takasivun johdinala 0,5 mm2. Kierrettyä parikaapelia suositellaan, kun 24 VD on yhdessä parissa ja väylätiedonsiirto ( ja ) toisessa parissa Oikeus muutoksiin pidätetään. 5

6 FI.TLZ Oikeus muutoksiin pidätetään.
