1 088U0213 Käyttöohje CF-RF Huonetermostaatti infrapuna-anturilla VI.UH.R1.20

2 Sisältö 1. Laitteen toiminnasta Asennus Lämpötila-asetukset Välitystesti Asennus Asennuksen poisto Tekniset tiedot Vianetsintä Kuvat ja piirrokset A1-A

Asennuksen poisto.................... 11 7. Tekniset tiedot......................... 12 8. Vianetsintä.

3 1. Toiminnasta Etuosa - kuva 1 Ylös/alas -valitsin Painike Punainen LED (kannen takana) Infrapuna-anturi LED- tilat Pysyvä valo Ei valoa Hidas vilkkuminen Nopea vilkkuminen PÄÄLLÄ (ON) POIS PÄÄLTÄ (OFF) VILKKUU VÄLKKYY Takaosa - kuva 2 Taustalevy Taustalevyn lukitus/irrotus (käännä 90 ) Ruuvin reikä seinäkiinnitystä varten Pariston sioitus Ruuvi ja seinäproppu 3

PÄÄLLÄ (ON) POIS PÄÄLTÄ (OFF) VILKKUU VÄLKKYY Takaosa - kuva 2 Taustalevy Taustalevyn

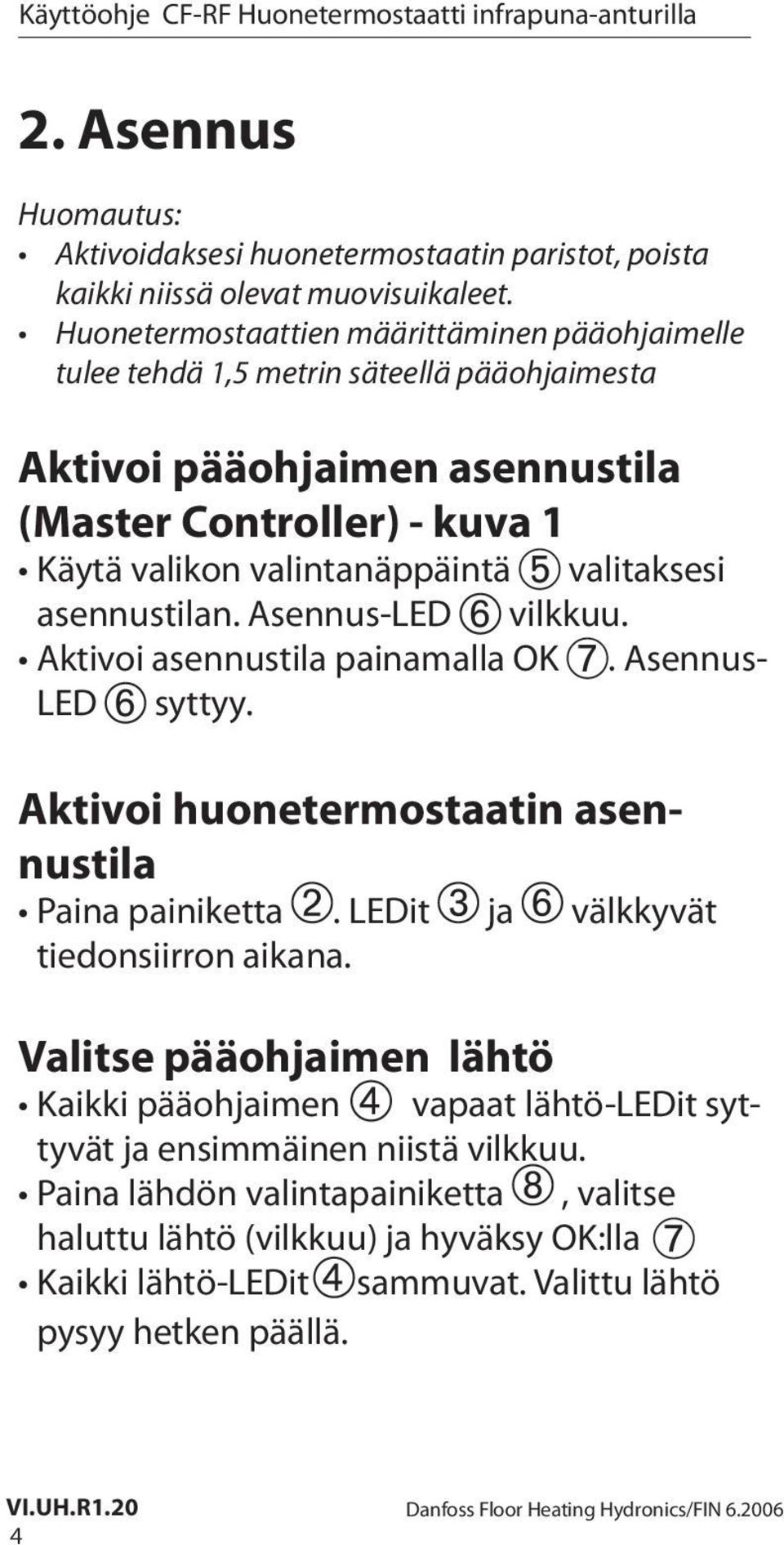

4 2. Asennus Huomautus: Aktivoidaksesi huonetermostaatin paristot, poista kaikki niissä olevat muovisuikaleet. Huonetermostaattien määrittäminen pääohjaimelle tulee tehdä 1,5 metrin säteellä pääohjaimesta Aktivoi pääohjaimen asennustila (Master Controller) - kuva 1 Käytä valikon valintanäppäintä valitaksesi asennustilan. Asennus-LED vilkkuu. Aktivoi asennustila painamalla OK. Asennus- LED syttyy. Aktivoi huonetermostaatin asennustila Paina painiketta. LEDit ja välkkyvät tiedonsiirron aikana. Valitse pääohjaimen lähtö Kaikki pääohjaimen vapaat lähtö-ledit syttyvät ja ensimmäinen niistä vilkkuu. Paina lähdön valintapainiketta, valitse haluttu lähtö (vilkkuu) ja hyväksy OK:lla. Kaikki lähtö-ledit sammuvat. Valittu lähtö pysyy hetken päällä. 4

valitaksesi asennustilan. Asennus-LED vilkkuu. Aktivoi asennustila painamalla OK. Asennus- LED syttyy. Aktivoi huonetermostaatin asennustila Paina painiketta.

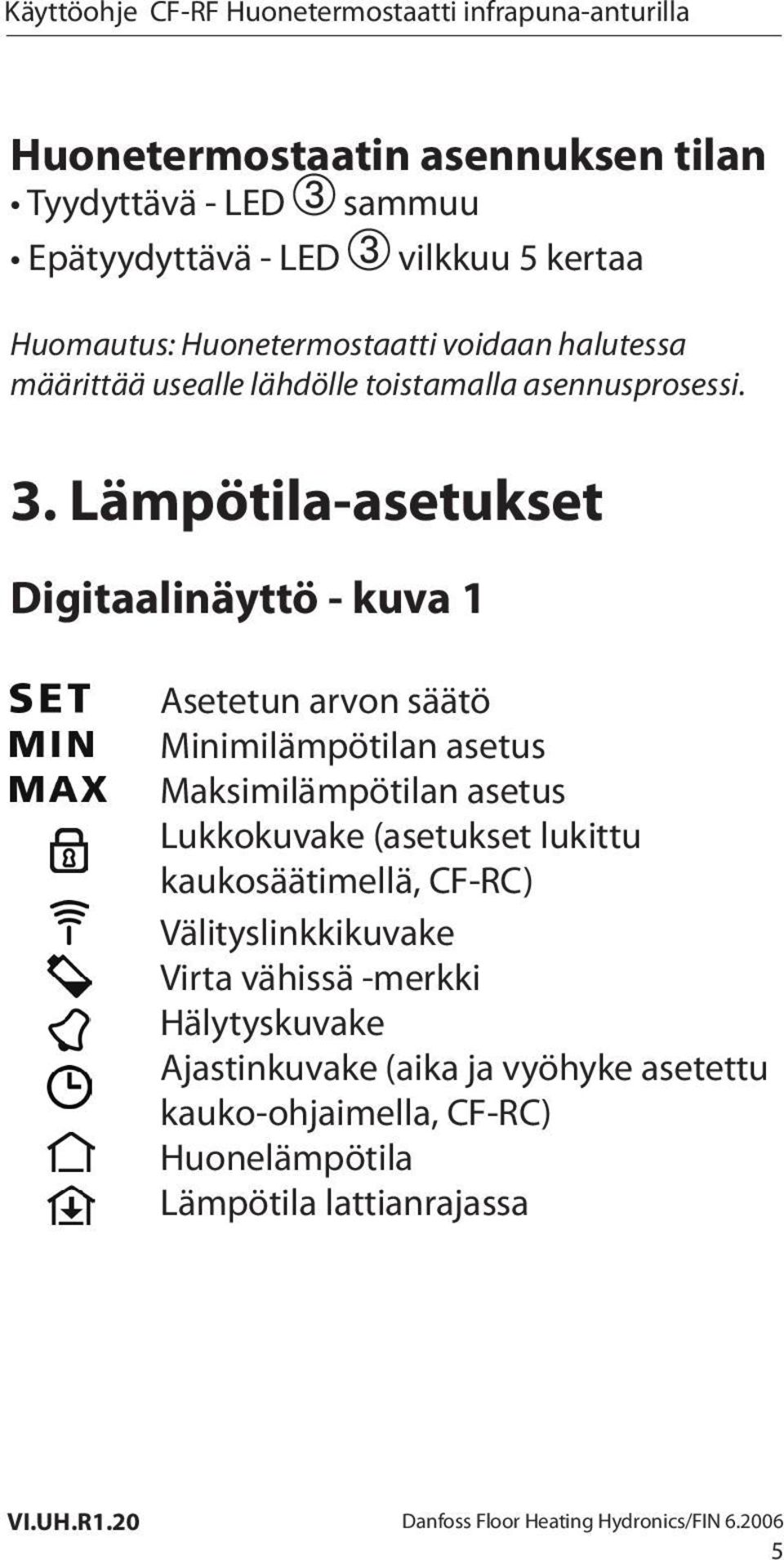

5 Huonetermostaatin asennuksen tilan Tyydyttävä - LED sammuu Epätyydyttävä - LED vilkkuu 5 kertaa Huomautus: Huonetermostaatti voidaan halutessa määrittää usealle lähdölle toistamalla asennusprosessi. 3. Lämpötila-asetukset Digitaalinäyttö - kuva 1 Asetetun arvon säätö Minimilämpötilan asetus Maksimilämpötilan asetus Lukkokuvake (asetukset lukittu kaukosäätimellä, CF-RC) Välityslinkkikuvake Virta vähissä -merkki Hälytyskuvake Ajastinkuvake (aika ja vyöhyke asetettu kauko-ohjaimella, CF-RC) Huonelämpötila Lämpötila lattianrajassa 5

Lämpötila-asetukset Digitaalinäyttö - kuva 1 Asetetun arvon säätö Minimilämpötilan asetus Maksimilämpötilan asetus Lukkokuvake

6 Näytön oletuslämpötilan muuttaminen - kuva Todellinen huonelämpötila näkyy oletusarvoisesti näytöllä. 2. Vaihtaakesesi oletusarvoisesti näytölle näkymään huonelämpötilan sijaan lämpötilan lattianrajassa, paina ja pidä painettuna painike, kunnes SET MAX näkyy näytöllä. 3. Paina painiketta lyhyesti ja toistaen, kunnes tai vilkkuu näytöllä. 4. Paina ylös/alas -valitsinta valitaksesi uuden oletusavoisesti näytettävän lämpötilan: Huonelämpötila Lämpötila lattianrajassa Huonelämpötilan asetus 1. Varmista, että todellinen huonelämpötila näkyy näytöllä. 2. Paina ylös/alas -valitsinta valitaksesi halutun huonelämpötilan arvon. SET näkyy näytöllä. 3. Vapauttaessasi ylös/alas -valitsimen, näyttö palaa todelliseen huonelämpötilaan. Huom.! Termostaatti säätelee lättialämmitysjärjestelmää huoneen asetetun lämpötilan mukaan, lattianrajan lämpötilalle määriteltyjen minimi- ja maksimiarvojen mukaisesti. 6

Paina painiketta lyhyesti ja toistaen, kunnes tai vilkkuu näytöllä. 4.

7 Huonelämpötilan rajaus 1. Varmista, että todellinen huonelämpötila näkyy näytöllä. 2. Paina painiketta, kunnes SET MAX tulee näkyviin. 3. Paina ylös/alas valitsinta asettaaksesi huoneen maksimilämpötilan raja-arvon. 4. Paina painiketta hetken ja SET MIN tulee näkyviin. 5. Paina ylös/alas valitsinta asettaaksesi huoneen minimilämpötilan rajan. 6. Paina painiketta hetken ja näytölle tulee näkyviin todellinen lämpötila. Lattianrajan lämpötilan rajaaminen 1. Varmsita, että todellinen lattian pintaläm-pötila näkyy näytöllä, jossa on kuva. 2. Paina ja pidä painiketta, kunnes SET MAX näkyy myös näytöllä. 3. Paina yläs/alas -valitsinta asettaaksesi lat tiatason maksimilämpötilan raja-arvon. 4. Paina painiketta hetken ja SET MIN tulee näytölle näkyviin. 5. Paina ylös/alas -valitsinta asettaaksesi lattiatason minimilämpötilan raja-arvon. 7

Paina ylös/alas valitsinta asettaaksesi huoneen minimilämpötilan rajan. 6. Paina painiketta hetken ja näytölle tulee näkyviin todellinen lämpötila. Lattianrajan lämpötilan rajaaminen 1.

8 TÄRKEÄÄ! Koska lämmönsäteily lattiasta voi hiukan vaihdella lattian pintamateriaalista riippuen - ja aiheuttaa lämpötilan mittauksen epätarkkuutta - saattaa olla tarpeen ottaa se huomioon lattianpinnan lämpötilan raja-arvoja asetettaessa. On tärkeää noudattaa aina lattian valmistajan suosituksia lattian pinnan maksimilämpötilan suhteen. On aina suositeltavaa asentaa lattian lämmityspiireihin myös sekoitussuntti, jotta virtauslämpötila on optimaalinen. - Energiansäästön lisäksi eliminoi virtauslämpötilan oikea asetus liiallisen lattiaan kohdistuvan lämmönsiirron mahdollisuuden. 8

saattaa olla tarpeen ottaa se huomioon lattianpinnan lämpötilan raja-arvoja asetettaessa.

9 4. Välitystesti Aloita huonetermostaatin välitystesti - kuva 1 Paina painiketta LED syttyy Linkkitesti on onnistunut LED sammuu Linkkitesti epäonnistuu LED vilkkuu 5 kertaa Ei linkkiyhteyttä huonetermostaattiin Yritä sijoittaa huonetermostaatti toiseen paikkaan huoneessa, tai asenna signaalivahvistin (CF-RU) ja laita se pääohjaimen ja huonetermostaatin väliin. Huom.! Pääohjaimen lähtö-led(it) yhteydessä huonetermostaattiin, vilkkuvat yhteystestin aikana. 9

sijoittaa huonetermostaatti toiseen paikkaan huoneessa, tai asenna signaalivahvistin (CF-RU) ja laita se

10 5. Asennus Huonetermostaatin sijoittaminen - kuva 3 Huonetermostaatti on sijoitettava kuvan 3 mukaisesti. TÄRKEÄÄ! Jos vain mahdollista, sijoita huonetermostaatti paikkaan, jossa auringonvalon, vedon ja muiden lämmönlähteiden (esim. tv:n) vaikutus vältetään. Huomaa, että huonekaluja, mattoja, jne. ei pidä pysyvästi asettaa infrapuna-anturin alueelle, kuten kuvassa 3 näkyy. Asennus - kuva 2 1. Asenna takalevy kahdella ruuvilla ja seinäpropulla takalevyn ruuvireikien läpi. 2. Liu uta termostaatti paikalleen takalevyllä. 3. Haluttaessa termostaatti voidaan lukita takalevyyn kuusioavaimella (käännä 90 ). 10

Huomaa, että huonekaluja, mattoja, jne. ei pidä pysyvästi asettaa infrapuna-anturin alueelle, kuten kuvassa 3 näkyy. Asennus - kuva 2 1.

11 6. Asennuksen poisto Aktivoi pääohjaimesta asennuksen poistotila - kuva 1 Käytä valikkovalintanäppäintä valitaksesi asennuksen poistotilan. Asennuksen poisto-led vilkkuu. Aktivoi asennuksenpoisto painamalla OK. Asennuksenpoisto-LED syttyy. Poista pääohjaimesta lähtö Valitse lähtö, joka poistetaan lähdön valintapainikkeella. Poista vilkkuva lähtö painamalla OK 11

Aktivoi asennuksenpoisto painamalla OK. Asennuksenpoisto-LED syttyy.

12 7. Tekniset tiedot Lämpötilan asetusalue 5-35 C Lähetystaajuus Lähetyssäde normaaleissa rakennuksissa(jopa) Lähetysteho MHz 30 m < 1 mw Paristo Alkali 2 x AA, 1.5V Pariston kesto (jopa) 1-3 vuotta Ympäristön lämpötila 0-50 C IP luokka 21 Anturien tarkkuus +/ 1 C Anturin emissiokerroin

42 MHz 30 m < 1 mw Paristo Alkali 2 x AA, 1.

13 8. Vianetsintä Virheilmoitus LED ja vilkkuvat 5 minuutin välein Mahdollinen syy Paristot lopussa LED ja vilkkuvat Paristot aivan lopussa LED, ja vilkkuvat LED, ja vilkkuvat 5 kertaa E03 ja Paristot aivan lopussa - lähetys on loppunut Asennus/yhteystesti on epäonnistunut Toimilaitevirhe lähdössä (CF-MC) E05 ja Huonelämpötila alle 5 ºC 13

vilkkuvat 5 kertaa E03 ja Paristot aivan lopussa - lähetys on loppunut

14 A1 Kuva 1. 14

15 A2 Kuva 2. Kuva 3. 1,5 m. 0,5 m. 0,25 m. 15

16 Oy Danfoss Ab Lämpöryhmä Kivenlahdentie ESPOO puh. (09) faksi (09) Lämpöportaali: 16
