living connect, Elektroninen Patteritermostaatti

Transkriptio

1 Käyttökohteet Link TM CC -säätimelle, joka synkronoi kaikki samassa huoneessa olevat patteritermostaatit. living connect sisältää tuuletustoiminnon, joka sulkee venttiilin jos huoneen lämpötila laskee merkittävästi. Danfoss Link TM CC -järjestelmän tärkeimmät ominaisuudet: living connect on elektroninen patteritermostaatti asuntoihin. Sitä ohjataan keskitetysti Danfoss Link TM CC -säätimellä. Danfoss Link TM CC -säädin soveltuu myös vesikiertoisen ja sähköisen lattialämmityksen sekä rakennuksen virtakytkimien ohjaukseen. living connect hyödyntää langatonta Z-Wavetiedonsiirtotekniikkaa. Se on helppo asentaa, ja toimitukseen sisältyvät Danfossin termostaattiventtiileihin ja useimpien muiden valmistajien venttiileihin sopivat sovittimet. living connect on paristokäyttöinen, kompakti ja erittäin helppokäyttöinen termostaatti, jonka etupaneelissa on vain kolme painiketta. Säästää energiaa Helppo asentaa Helppo käyttää vain kolme painiketta Parantaa asumismukavuutta Tuuletustoiminto Venttiilin aktivointitoiminto PID-ohjaus (tarkkuusohjaus) Mukautuva oppimistoiminto Viikko-ohjelmat säädettävine lämpötilan alennuksineen Pariston kesto noin 2 vuotta Minimi- ja maksimilämpötilarajat Lapsilukko Loma- ja poissaolotoiminto Jäätymissuoja Taustavalaistu näyttö Muutettavat asetusarvot ja jopa 3 lämpötilan alennusjaksoa päivässä Lämpötilaa voi muuttaa milloin tahansa living connect -termostaatin painikkeilla. Tieto lämpötilan muutoksesta välittyy suoraan Danfoss Järjestelmä Danfoss Heating Solutions VDFNS120 Danfoss 01/2011 1

2 Tilausnumerot Tilausnumero LVI-numero Sovitin (sis. toimitukseen) Kieliversiot 014G0001 Danfoss RA 014G Danfoss RA ja K 014G Danfoss RA ja K UK/DE/DK/NL FR/PL/SE/FI UK/DE/DK/NL FR/PL/SE/FI UK/CZ/RU/TR HU/HR/SI/IT Tekniset tiedot Ohjauksen sisäänmenosignaali Z-Wave-ohjausyksiköt (vakio) Lähetystaajuus Kantama Synkronointi Näyttö Käyttölaitteen tyyppi Ohjelmistoluokitus Ohjaus Syöttöjännite Pariston kesto Alhaisen latauksen merkkivalo Käyttölämpötila Kuljetuslämpötila Lämpötilan asetusalue Suositeltu käyttötarkoitus Tuuletustoiminto Mitat Äänitaso Paino, sis. pariston Langaton Z-Wave / 868,42 MHz Jopa 30 metriä 5 minuutin välein Taustavalaistu harmaa digitaalinäyttö Sähkömekaaninen A PID 2 kpl 1,5 V:n AA-alkaliparistoa, luokka III (SELV) Noin 2 vuotta Paristo- ja kellokuvake välkkyvät näytöllä. Jos pariston varaus on loppumaisillaan, koko näyttö välkkyy ⁰C ⁰C ⁰C Käyttö asunnoissa Kyllä RA: P 91 mm, Ø 51 mm / K: P 78 mm, Ø 51 mm < 30 dba 177 g Turvaluokitus Tyyppi 1 Mekaaninen kestävyys 70 N (suurin sallittu voima venttiilistä) Suurin sallittu veden lämpötila 90 C Liikkeen tyyppi Karan liike Suurin sallittu liike Lämpötilan mittaus Säätönopeus Virrankulutus Lineaarinen 2 3 mm venttiilillä 4,5 mm Mittaa lämpötilan minuutin välein 1 mm/s 3 mw valmiustilassa, 1,2 W aktiivisena Kuulan painetesti 75 C Kotelointi* 20 * Termostaattia ei saa käyttää vaarallisissa asennuksissa eikä paikoissa, joissa se altistuu vedelle. Tarvikkeet Malli Tilausnumero RAV & RAVL -sovitin 014G0250 RA-sovitin 014G VDFNS120 Danfoss 01/2011 Danfoss Heating Solutions

3 Tekninen esite Malli K-sovitin RTD-sovitin Tilausnumero 014G G0253 Merkinnät Asennusohje living connect -termostaatin mukana toimitetaan sovittimet Danfossin RAventtiileitä ja M30X1.5 (K) -liitännöillä (014G0002) varustettuja venttiileitä varten, kaksi AA-alkaliparistoa ja 2 mm:n kuusiokoloavain. Paristojen asentaminen Poista paristokotelon kansi ja aseta kaksi paristoa koteloon. Varmista, että paristot ovat oikein päin. Näytössä pitää vilkkua M ennen asennusta. K RA Aloita asentamalla sovitin. Kiristä RA-sovitin kuusiokoloavaimella. Kiristä K-sovitin käsin (enint. 5 Nm). Kierrä termostaatti kiinni sovittimeen ja kiristä käsin (enint. 5 Nm). 2 mm:n kuusiokoloavain Kiinnitä termostaatti painamalla painiketta noin 3 sekunnin ajan. Danfoss Heating Solutions VDFNS120 - Danfoss 01/2011 3

4 Konfigurointi Suosittelemme käytännön syistä Danfoss Link TM CC -säätimen kytkemistä akkuyksikköön (014G0262). Tällöin laitetta voi siirtää, joten se on helppo sijoittaa jopa 1,5 m:n päähän mistä tahansa järjestelmään lisättävästä patteritermostaatista. Vaiheittaiset konfigurointiohjeet ovat living connect -järjestelmän asennus- ja käyttöohjeessa. Irrota Danfoss Link TM CC -säätimen etukansi varovasti nostamalla, aloita alakulmista. Paina asetuspainike kuulakärkikynän avulla pohjaan noin kolmen sekunnin ajaksi asennusvalikon avaamiseksi (käynnistysvaihe voi kestää useita minuutteja). Mitat RA K RAV/RAVL 4 VDFNS120 Danfoss 01/2011 Danfoss Heating Solutions

5 Danfoss Heating Solutions VDFNS120 Danfoss 01/2011 5

6 6 VDFNS120 Danfoss 01/2011 Danfoss Heating Solutions

7 Danfoss Heating Solutions VDFNS120 Danfoss 01/2011 7

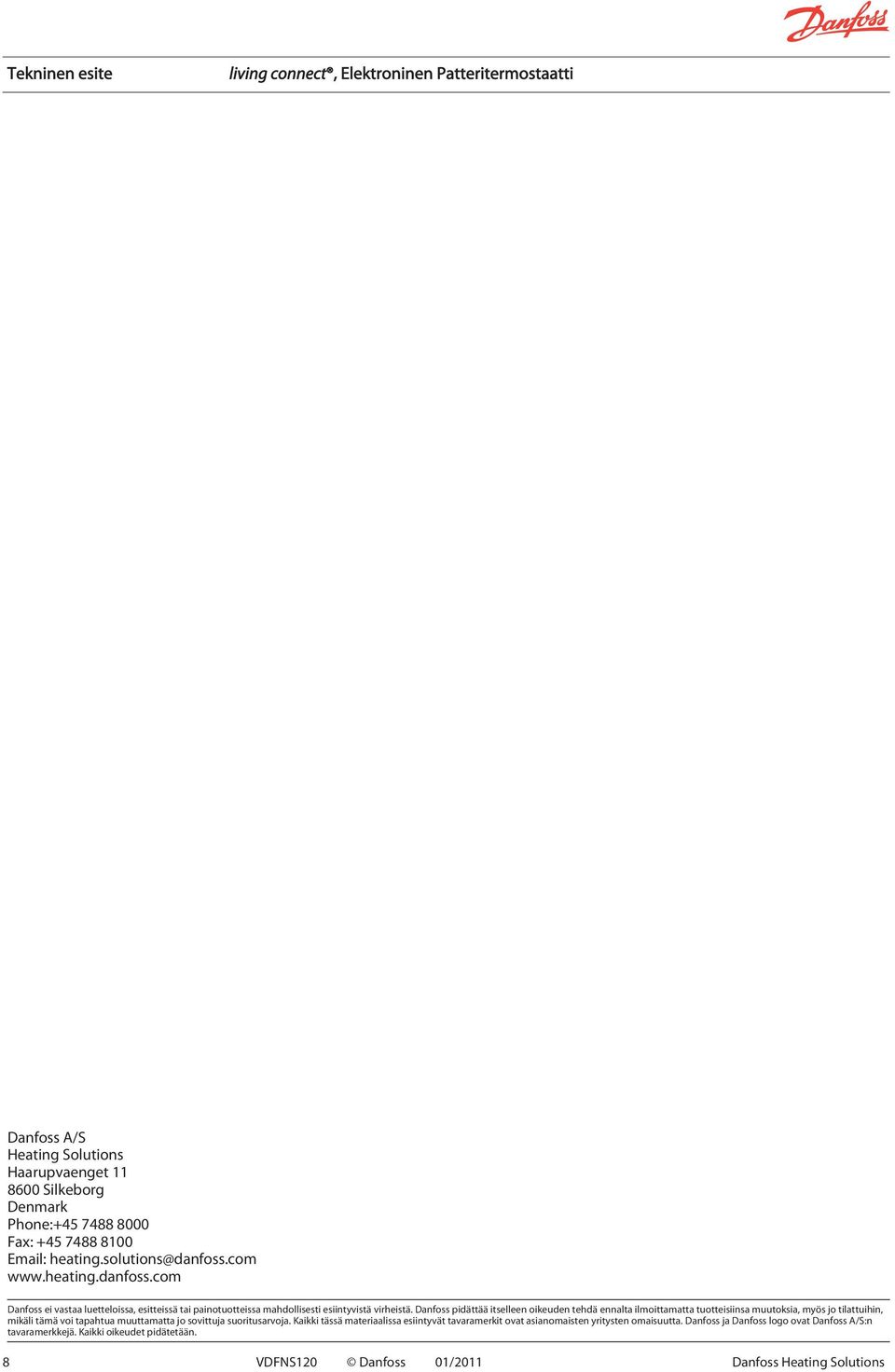

8 Danfoss A/S Heating Solutions Haarupvaenget Silkeborg Denmark Phone: Fax: Danfoss ei vastaa luetteloissa, esitteissä tai painotuotteissa mahdollisesti esiintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia, myös jo tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja. Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. Danfoss ja Danfoss logo ovat Danfoss A/S:n tavaramerkkejä. Kaikki oikeudet pidätetään. 8 VDFNS120 Danfoss 01/2011 Danfoss Heating Solutions
