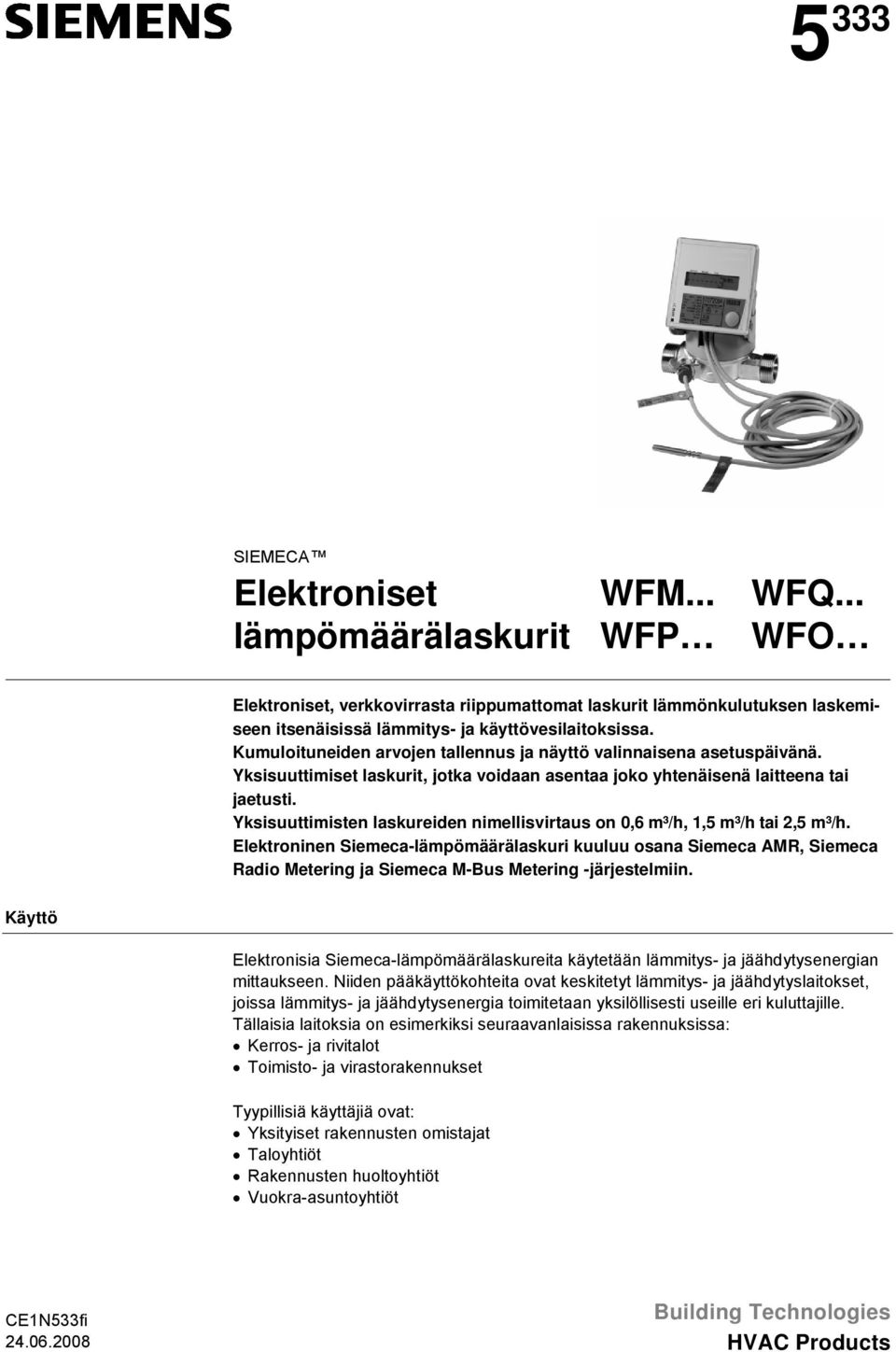

1 5 333 SIEMECA Elektroniset lämpömäärälaskurit WFM... WFP WFQ... WFO Elektroniset, verkkovirrasta riippumattomat laskurit lämmönkulutuksen laskemiseen itsenäisissä lämmitys- ja käyttövesilaitoksissa. Kumuloituneiden arvojen tallennus ja näyttö valinnaisena asetuspäivänä. Yksisuuttimiset laskurit, jotka voidaan asentaa joko yhtenäisenä laitteena tai jaetusti. Yksisuuttimisten laskureiden nimellisvirtaus on 0,6 m³/h, 1,5 m³/h tai 2,5 m³/h. Elektroninen Siemeca-lämpömäärälaskuri kuuluu osana Siemeca AMR, Siemeca Radio Metering ja Siemeca M-Bus Metering -järjestelmiin. Käyttö Elektronisia Siemeca-lämpömäärälaskureita käytetään lämmitys- ja jäähdytysenergian mittaukseen. Niiden pääkäyttökohteita ovat keskitetyt lämmitys- ja jäähdytyslaitokset, joissa lämmitys- ja jäähdytysenergia toimitetaan yksilöllisesti useille eri kuluttajille. Tällaisia laitoksia on esimerkiksi seuraavanlaisissa rakennuksissa: Kerros- ja rivitalot Toimisto- ja virastorakennukset Tyypillisiä käyttäjiä ovat: Yksityiset rakennusten omistajat Taloyhtiöt Rakennusten huoltoyhtiöt Vuokra-asuntoyhtiöt CE1N533fi Building Technologies HVAC Products

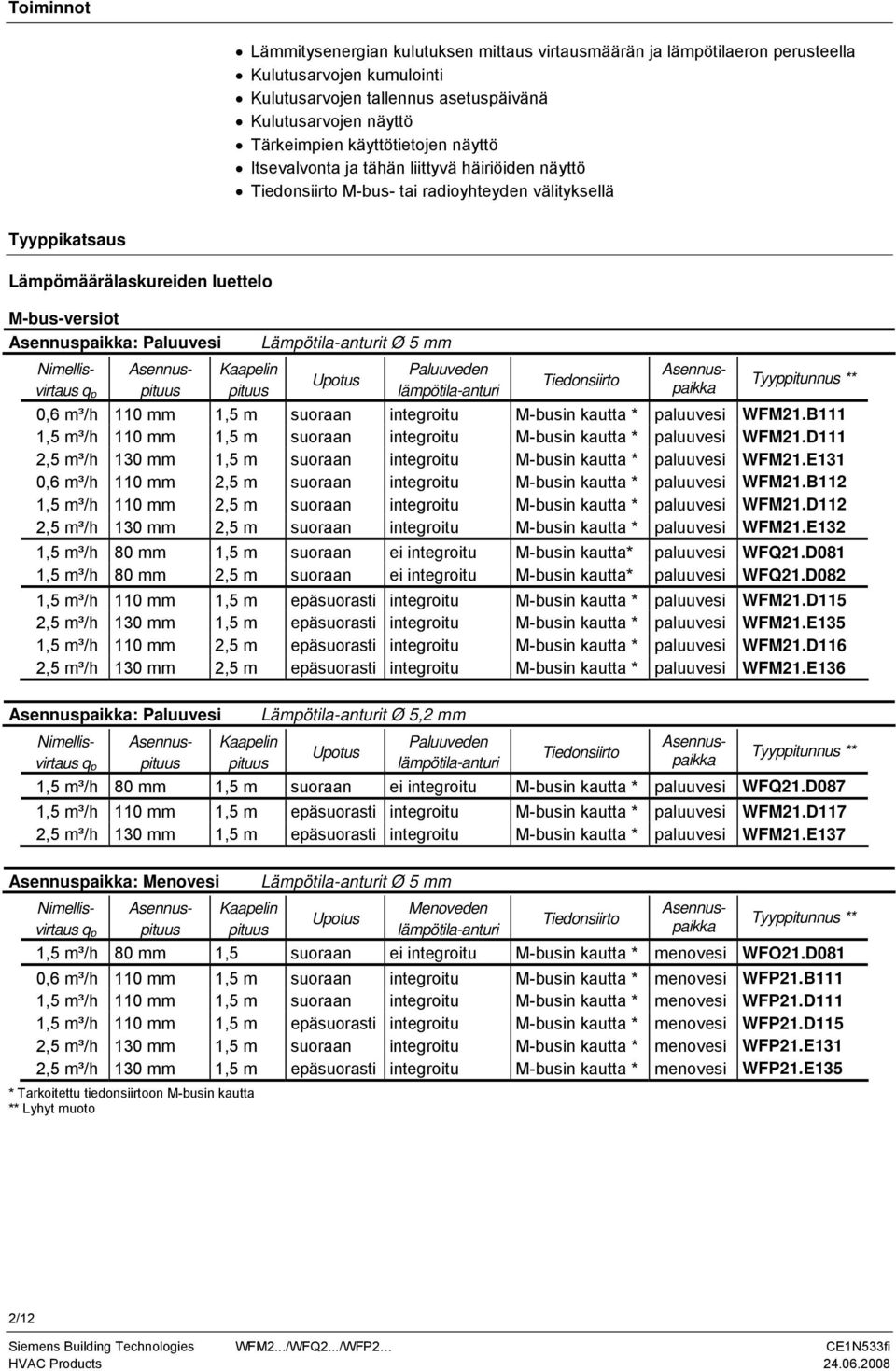

2 Toiminnot Lämmitysenergian kulutuksen mittaus virtausmäärän ja lämpötilaeron perusteella Kulutusarvojen kumulointi Kulutusarvojen tallennus asetuspäivänä Kulutusarvojen näyttö Tärkeimpien käyttötietojen näyttö Itsevalvonta ja tähän liittyvä häiriöiden näyttö M-bus- tai radioyhteyden välityksellä Tyyppikatsaus Lämpömäärälaskureiden luettelo M-bus-versiot Asennuspaikka: Paluuvesi q p pituus Lämpötila-anturit Ø 5 mm Paluuveden 0,6 m³/h 110 mm 1,5 m suoraan integroitu M-busin kautta * paluuvesi WFM21.B111 1,5 m³/h 110 mm 1,5 m suoraan integroitu M-busin kautta * paluuvesi WFM21.D111 2,5 m³/h 130 mm 1,5 m suoraan integroitu M-busin kautta * paluuvesi WFM21.E131 0,6 m³/h 110 mm 2,5 m suoraan integroitu M-busin kautta * paluuvesi WFM21.B112 1,5 m³/h 110 mm 2,5 m suoraan integroitu M-busin kautta * paluuvesi WFM21.D112 2,5 m³/h 130 mm 2,5 m suoraan integroitu M-busin kautta * paluuvesi WFM21.E132 1,5 m³/h 80 mm 1,5 m suoraan ei integroitu M-busin kautta* paluuvesi WFQ21.D081 1,5 m³/h 80 mm 2,5 m suoraan ei integroitu M-busin kautta* paluuvesi WFQ21.D082 1,5 m³/h 110 mm 1,5 m epäsuorasti integroitu M-busin kautta * paluuvesi WFM21.D115 2,5 m³/h 130 mm 1,5 m epäsuorasti integroitu M-busin kautta * paluuvesi WFM21.E135 1,5 m³/h 110 mm 2,5 m epäsuorasti integroitu M-busin kautta * paluuvesi WFM21.D116 2,5 m³/h 130 mm 2,5 m epäsuorasti integroitu M-busin kautta * paluuvesi WFM21.E136 Asennuspaikka: Paluuvesi Lämpötila-anturit Ø 5,2 mm Asennuspituus Asennuspaikka q p pituus pituus paikka Paluuveden 1,5 m³/h 80 mm 1,5 m suoraan ei integroitu M-busin kautta * paluuvesi WFQ21.D087 1,5 m³/h 110 mm 1,5 m epäsuorasti integroitu M-busin kautta * paluuvesi WFM21.D117 2,5 m³/h 130 mm 1,5 m epäsuorasti integroitu M-busin kautta * paluuvesi WFM21.E137 Asennuspaikka: Menovesi Lämpötila-anturit Ø 5 mm q p pituus pituus paikka Menoveden 1,5 m³/h 80 mm 1,5 suoraan ei integroitu M-busin kautta * menovesi WFO21.D081 0,6 m³/h 110 mm 1,5 m suoraan integroitu M-busin kautta * menovesi WFP21.B111 1,5 m³/h 110 mm 1,5 m suoraan integroitu M-busin kautta * menovesi WFP21.D111 1,5 m³/h 110 mm 1,5 m epäsuorasti integroitu M-busin kautta * menovesi WFP21.D115 2,5 m³/h 130 mm 1,5 m suoraan integroitu M-busin kautta * menovesi WFP21.E131 2,5 m³/h 130 mm 1,5 m epäsuorasti integroitu M-busin kautta * menovesi WFP21.E135 * Tarkoitettu tiedonsiirtoon M-busin kautta ** Lyhyt muoto 2/12

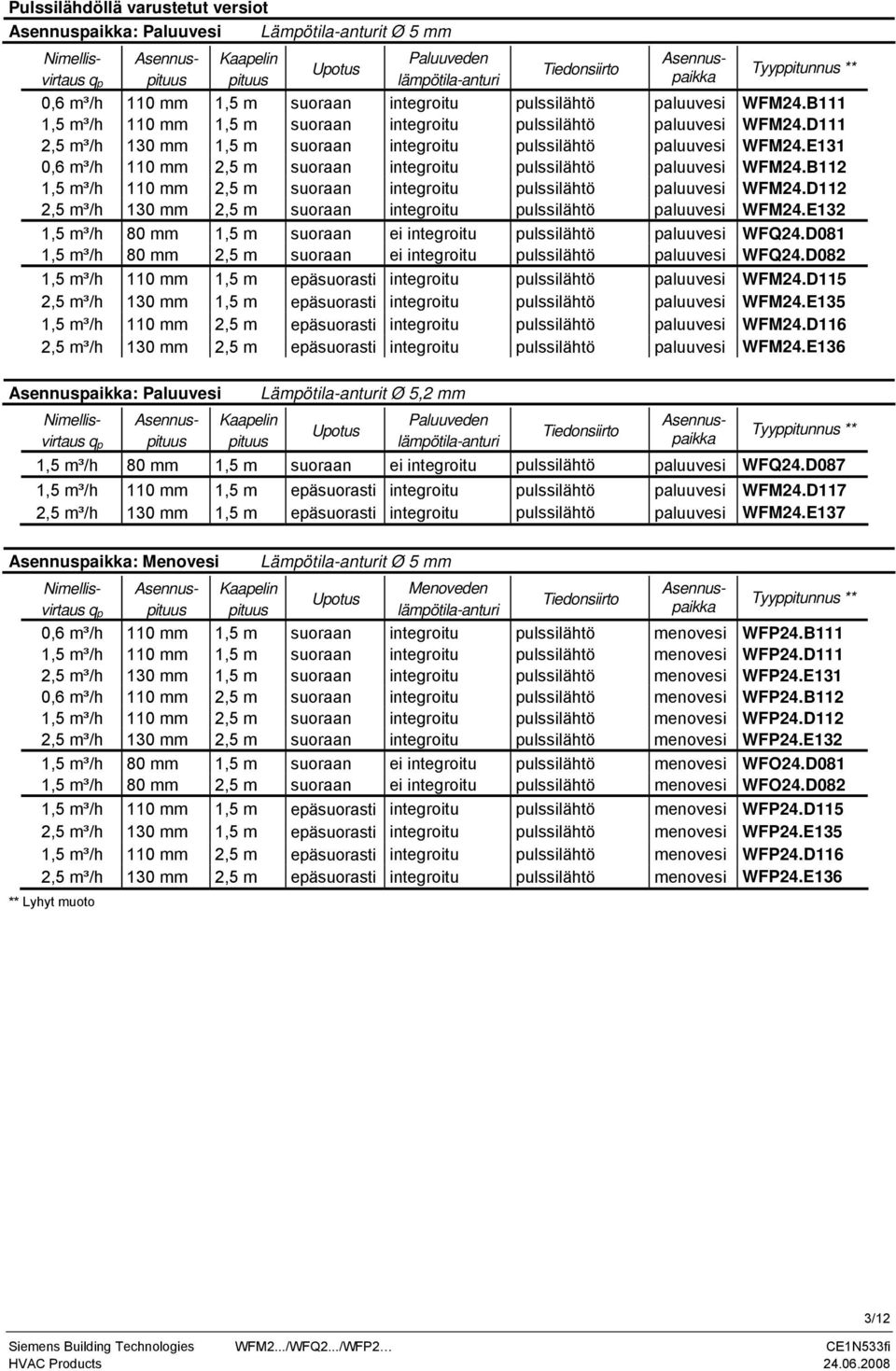

3 Pulssilähdöllä varustetut versiot Asennuspaikka: Paluuvesi Lämpötila-anturit Ø 5 mm q p pituus Paluuveden 0,6 m³/h 110 mm 1,5 m suoraan integroitu pulssilähtö paluuvesi WFM24.B111 1,5 m³/h 110 mm 1,5 m suoraan integroitu pulssilähtö paluuvesi WFM24.D111 2,5 m³/h 130 mm 1,5 m suoraan integroitu pulssilähtö paluuvesi WFM24.E131 0,6 m³/h 110 mm 2,5 m suoraan integroitu pulssilähtö paluuvesi WFM24.B112 1,5 m³/h 110 mm 2,5 m suoraan integroitu pulssilähtö paluuvesi WFM24.D112 2,5 m³/h 130 mm 2,5 m suoraan integroitu pulssilähtö paluuvesi WFM24.E132 1,5 m³/h 80 mm 1,5 m suoraan ei integroitu pulssilähtö paluuvesi WFQ24.D081 1,5 m³/h 80 mm 2,5 m suoraan ei integroitu pulssilähtö paluuvesi WFQ24.D082 1,5 m³/h 110 mm 1,5 m epäsuorasti integroitu pulssilähtö paluuvesi WFM24.D115 2,5 m³/h 130 mm 1,5 m epäsuorasti integroitu pulssilähtö paluuvesi WFM24.E135 1,5 m³/h 110 mm 2,5 m epäsuorasti integroitu pulssilähtö paluuvesi WFM24.D116 2,5 m³/h 130 mm 2,5 m epäsuorasti integroitu pulssilähtö paluuvesi WFM24.E136 Asennuspaikka: Paluuvesi Lämpötila-anturit Ø 5,2 mm Asennuspituus Asennuspaikka q p pituus pituus paikka Paluuveden 1,5 m³/h 80 mm 1,5 m suoraan ei integroitu pulssilähtö paluuvesi WFQ24.D087 1,5 m³/h 110 mm 1,5 m epäsuorasti integroitu pulssilähtö paluuvesi WFM24.D117 2,5 m³/h 130 mm 1,5 m epäsuorasti integroitu pulssilähtö paluuvesi WFM24.E137 Asennuspaikka: Menovesi q p pituus Lämpötila-anturit Ø 5 mm Menoveden Asennuspituus Asennuspaikka 0,6 m³/h 110 mm 1,5 m suoraan integroitu pulssilähtö menovesi WFP24.B111 1,5 m³/h 110 mm 1,5 m suoraan integroitu pulssilähtö menovesi WFP24.D111 2,5 m³/h 130 mm 1,5 m suoraan integroitu pulssilähtö menovesi WFP24.E131 0,6 m³/h 110 mm 2,5 m suoraan integroitu pulssilähtö menovesi WFP24.B112 1,5 m³/h 110 mm 2,5 m suoraan integroitu pulssilähtö menovesi WFP24.D112 2,5 m³/h 130 mm 2,5 m suoraan integroitu pulssilähtö menovesi WFP24.E132 1,5 m³/h 80 mm 1,5 m suoraan ei integroitu pulssilähtö menovesi WFO24.D081 1,5 m³/h 80 mm 2,5 m suoraan ei integroitu pulssilähtö menovesi WFO24.D082 1,5 m³/h 110 mm 1,5 m epäsuorasti integroitu pulssilähtö menovesi WFP24.D115 2,5 m³/h 130 mm 1,5 m epäsuorasti integroitu pulssilähtö menovesi WFP24.E135 1,5 m³/h 110 mm 2,5 m epäsuorasti integroitu pulssilähtö menovesi WFP24.D116 2,5 m³/h 130 mm 2,5 m epäsuorasti integroitu pulssilähtö menovesi WFP24.E136 ** Lyhyt muoto 3/12

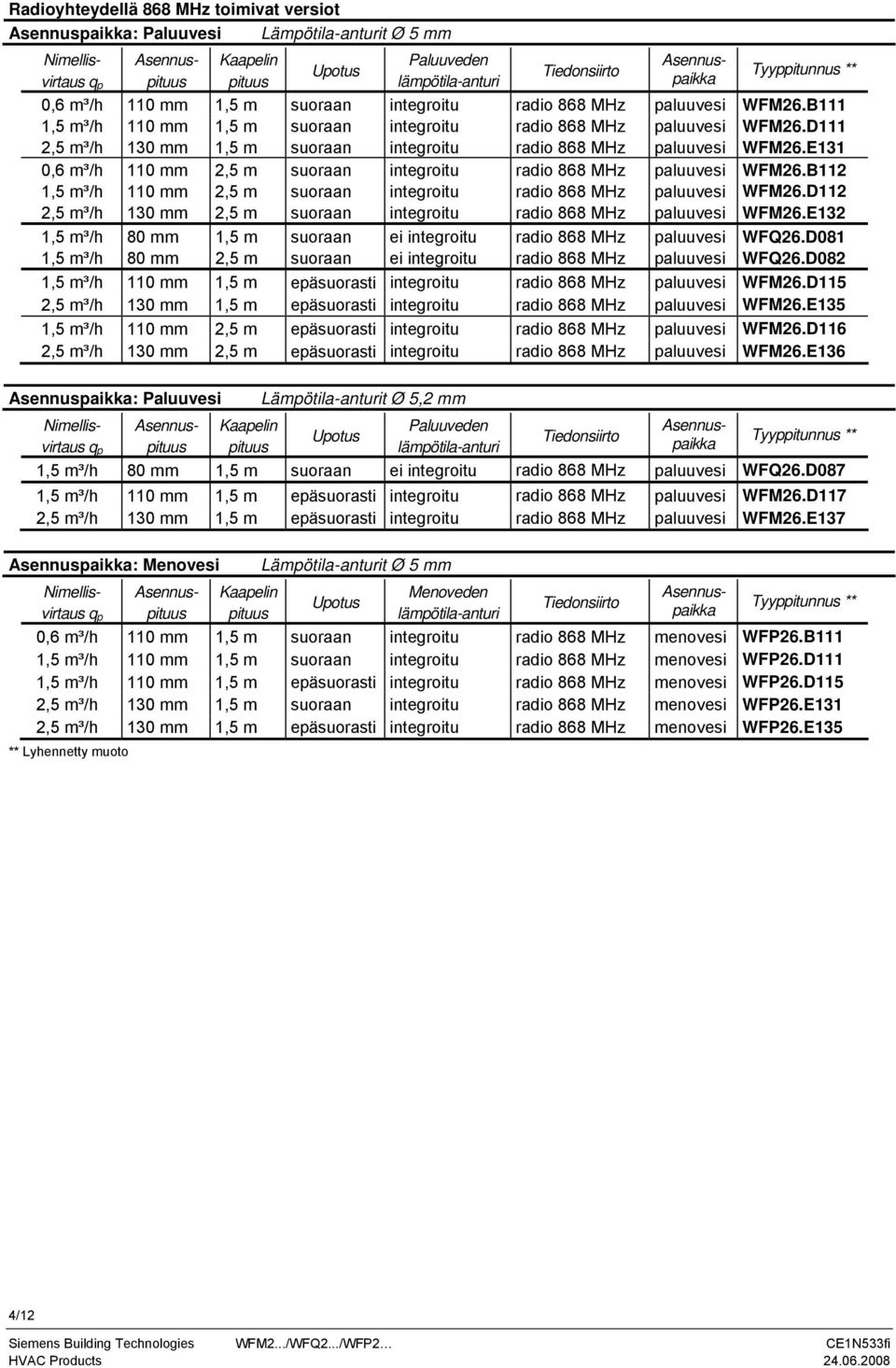

4 Radioyhteydellä 868 MHz toimivat versiot Asennuspaikka: Paluuvesi Lämpötila-anturit Ø 5 mm q p pituus Paluuveden 0,6 m³/h 110 mm 1,5 m suoraan integroitu radio 868 MHz paluuvesi WFM26.B111 1,5 m³/h 110 mm 1,5 m suoraan integroitu radio 868 MHz paluuvesi WFM26.D111 2,5 m³/h 130 mm 1,5 m suoraan integroitu radio 868 MHz paluuvesi WFM26.E131 0,6 m³/h 110 mm 2,5 m suoraan integroitu radio 868 MHz paluuvesi WFM26.B112 1,5 m³/h 110 mm 2,5 m suoraan integroitu radio 868 MHz paluuvesi WFM26.D112 2,5 m³/h 130 mm 2,5 m suoraan integroitu radio 868 MHz paluuvesi WFM26.E132 1,5 m³/h 80 mm 1,5 m suoraan ei integroitu radio 868 MHz paluuvesi WFQ26.D081 1,5 m³/h 80 mm 2,5 m suoraan ei integroitu radio 868 MHz paluuvesi WFQ26.D082 1,5 m³/h 110 mm 1,5 m epäsuorasti integroitu radio 868 MHz paluuvesi WFM26.D115 2,5 m³/h 130 mm 1,5 m epäsuorasti integroitu radio 868 MHz paluuvesi WFM26.E135 1,5 m³/h 110 mm 2,5 m epäsuorasti integroitu radio 868 MHz paluuvesi WFM26.D116 2,5 m³/h 130 mm 2,5 m epäsuorasti integroitu radio 868 MHz paluuvesi WFM26.E136 Asennuspaikka: Paluuvesi Lämpötila-anturit Ø 5,2 mm Asennuspituus Asennuspaikka q p pituus pituus paikka Paluuveden 1,5 m³/h 80 mm 1,5 m suoraan ei integroitu radio 868 MHz paluuvesi WFQ26.D087 1,5 m³/h 110 mm 1,5 m epäsuorasti integroitu radio 868 MHz paluuvesi WFM26.D117 2,5 m³/h 130 mm 1,5 m epäsuorasti integroitu radio 868 MHz paluuvesi WFM26.E137 Asennuspaikka: Menovesi q p pituus Lämpötila-anturit Ø 5 mm Menoveden Asennuspituus Asennuspaikka 0,6 m³/h 110 mm 1,5 m suoraan integroitu radio 868 MHz menovesi WFP26.B111 1,5 m³/h 110 mm 1,5 m suoraan integroitu radio 868 MHz menovesi WFP26.D111 1,5 m³/h 110 mm 1,5 m epäsuorasti integroitu radio 868 MHz menovesi WFP26.D115 2,5 m³/h 130 mm 1,5 m suoraan integroitu radio 868 MHz menovesi WFP26.E131 2,5 m³/h 130 mm 1,5 m epäsuorasti integroitu radio 868 MHz menovesi WFP26.E135 ** Lyhennetty muoto 4/12

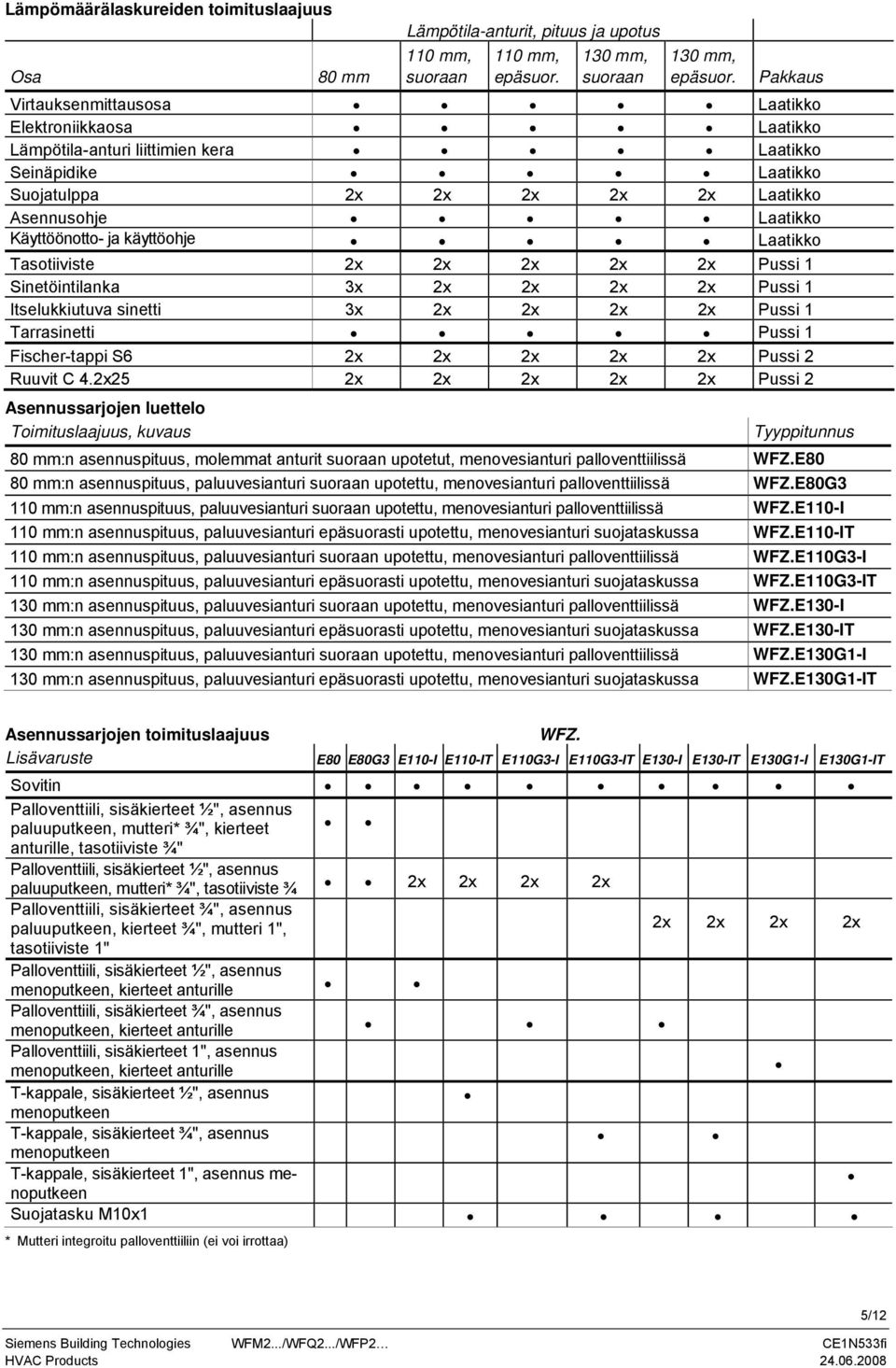

5 Lämpömäärälaskureiden toimituslaajuus Osa 80 mm Lämpötila-anturit, pituus ja upotus 110 mm, suoraan 110 mm, epäsuor. 130 mm, suoraan 130 mm, epäsuor. Pakkaus Virtauksenmittausosa Laatikko Elektroniikkaosa Laatikko Lämpötila-anturi liittimien kera Laatikko Seinäpidike Laatikko Suojatulppa 2x 2x 2x 2x 2x Laatikko Asennusohje Laatikko Käyttöönotto- ja käyttöohje Laatikko Tasotiiviste 2x 2x 2x 2x 2x Pussi 1 Sinetöintilanka 3x 2x 2x 2x 2x Pussi 1 Itselukkiutuva sinetti 3x 2x 2x 2x 2x Pussi 1 Tarrasinetti Pussi 1 Fischer-tappi S6 2x 2x 2x 2x 2x Pussi 2 Ruuvit C 4.2x25 2x 2x 2x 2x 2x Pussi 2 Asennussarjojen luettelo Toimituslaajuus, kuvaus Tyyppitunnus 80 mm:n asennuspituus, molemmat anturit suoraan upotetut, menovesianturi palloventtiilissä WFZ.E80 80 mm:n asennuspituus, paluuvesianturi suoraan upotettu, menovesianturi palloventtiilissä WFZ.E80G3 110 mm:n asennuspituus, paluuvesianturi suoraan upotettu, menovesianturi palloventtiilissä WFZ.E110-I 110 mm:n asennuspituus, paluuvesianturi epäsuorasti upotettu, menovesianturi suojataskussa WFZ.E110-IT 110 mm:n asennuspituus, paluuvesianturi suoraan upotettu, menovesianturi palloventtiilissä WFZ.E110G3-I 110 mm:n asennuspituus, paluuvesianturi epäsuorasti upotettu, menovesianturi suojataskussa WFZ.E110G3-IT 130 mm:n asennuspituus, paluuvesianturi suoraan upotettu, menovesianturi palloventtiilissä WFZ.E130-I 130 mm:n asennuspituus, paluuvesianturi epäsuorasti upotettu, menovesianturi suojataskussa WFZ.E130-IT 130 mm:n asennuspituus, paluuvesianturi suoraan upotettu, menovesianturi palloventtiilissä WFZ.E130G1-I 130 mm:n asennuspituus, paluuvesianturi epäsuorasti upotettu, menovesianturi suojataskussa WFZ.E130G1-IT Asennussarjojen toimituslaajuus WFZ. Lisävaruste E80 E80G3 E110-I E110-IT E110G3-I E110G3-IT E130-I E130-IT E130G1-I E130G1-IT Sovitin Palloventtiili, sisäkierteet ½", asennus paluuputkeen, mutteri* ¾", kierteet anturille, tasotiiviste ¾" Palloventtiili, sisäkierteet ½", asennus paluuputkeen, mutteri* ¾", tasotiiviste ¾ 2x 2x 2x 2x Palloventtiili, sisäkierteet ¾", asennus paluuputkeen, kierteet ¾", mutteri 1", 2x 2x 2x 2x tasotiiviste 1" Palloventtiili, sisäkierteet ½", asennus menoputkeen, kierteet anturille Palloventtiili, sisäkierteet ¾", asennus menoputkeen, kierteet anturille Palloventtiili, sisäkierteet 1", asennus menoputkeen, kierteet anturille T-kappale, sisäkierteet ½", asennus menoputkeen T-kappale, sisäkierteet ¾", asennus menoputkeen T-kappale, sisäkierteet 1", asennus menoputkeen Suojatasku M10x1 * Mutteri integroitu palloventtiiliin (ei voi irrottaa) 5/12

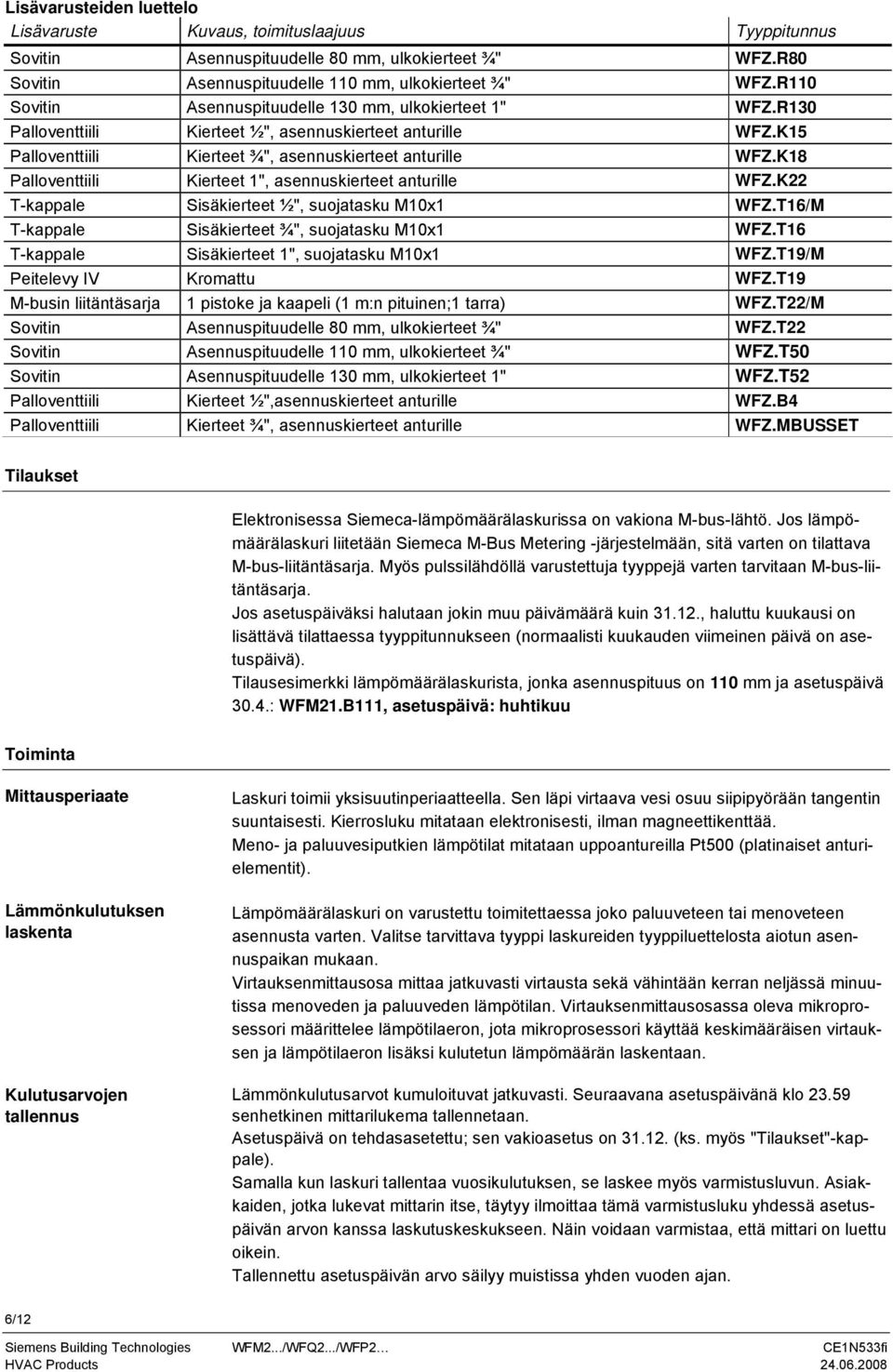

6 Lisävarusteiden luettelo Lisävaruste Kuvaus, toimituslaajuus Tyyppitunnus Sovitin Asennuspituudelle 80 mm, ulkokierteet ¾" WFZ.R80 Sovitin Asennuspituudelle 110 mm, ulkokierteet ¾" WFZ.R110 Sovitin Asennuspituudelle 130 mm, ulkokierteet 1" WFZ.R130 Palloventtiili Kierteet ½", asennuskierteet anturille WFZ.K15 Palloventtiili Kierteet ¾", asennuskierteet anturille WFZ.K18 Palloventtiili Kierteet 1", asennuskierteet anturille WFZ.K22 T-kappale Sisäkierteet ½", suojatasku M10x1 WFZ.T16/M T-kappale Sisäkierteet ¾", suojatasku M10x1 WFZ.T16 T-kappale Sisäkierteet 1", suojatasku M10x1 WFZ.T19/M Peitelevy IV Kromattu WFZ.T19 M-busin liitäntäsarja 1 pistoke ja kaapeli (1 m:n pituinen;1 tarra) WFZ.T22/M Sovitin Asennuspituudelle 80 mm, ulkokierteet ¾" WFZ.T22 Sovitin Asennuspituudelle 110 mm, ulkokierteet ¾" WFZ.T50 Sovitin Asennuspituudelle 130 mm, ulkokierteet 1" WFZ.T52 Palloventtiili Kierteet ½",asennuskierteet anturille WFZ.B4 Palloventtiili Kierteet ¾", asennuskierteet anturille WFZ.MBUSSET Tilaukset Elektronisessa Siemeca-lämpömäärälaskurissa on vakiona M-bus-lähtö. Jos lämpömäärälaskuri liitetään Siemeca M-Bus Metering -järjestelmään, sitä varten on tilattava M-bus-liitäntäsarja. Myös pulssilähdöllä varustettuja tyyppejä varten tarvitaan M-bus-liitäntäsarja. Jos asetuspäiväksi halutaan jokin muu päivämäärä kuin , haluttu kuukausi on lisättävä tilattaessa tyyppitunnukseen (normaalisti kuukauden viimeinen päivä on asetuspäivä). Tilausesimerkki lämpömäärälaskurista, jonka asennuspituus on 110 mm ja asetuspäivä 30.4.: WFM21.B111, asetuspäivä: huhtikuu Toiminta Mittausperiaate Lämmönkulutuksen laskenta Kulutusarvojen tallennus Laskuri toimii yksisuutinperiaatteella. Sen läpi virtaava vesi osuu siipipyörään tangentin suuntaisesti. Kierrosluku mitataan elektronisesti, ilman magneettikenttää. Meno- ja paluuvesiputkien lämpötilat mitataan uppoantureilla Pt500 (platinaiset anturielementit). Lämpömäärälaskuri on varustettu toimitettaessa joko paluuveteen tai menoveteen asennusta varten. Valitse tarvittava tyyppi laskureiden tyyppiluettelosta aiotun asennuspaikan mukaan. Virtauksenmittausosa mittaa jatkuvasti virtausta sekä vähintään kerran neljässä minuutissa menoveden ja paluuveden lämpötilan. Virtauksenmittausosassa oleva mikroprosessori määrittelee lämpötilaeron, jota mikroprosessori käyttää keskimääräisen virtauksen ja lämpötilaeron lisäksi kulutetun lämpömäärän laskentaan. Lämmönkulutusarvot kumuloituvat jatkuvasti. Seuraavana asetuspäivänä klo senhetkinen mittarilukema tallennetaan. Asetuspäivä on tehdasasetettu; sen vakioasetus on (ks. myös "Tilaukset"-kappale). Samalla kun laskuri tallentaa vuosikulutuksen, se laskee myös varmistusluvun. Asiakkaiden, jotka lukevat mittarin itse, täytyy ilmoittaa tämä varmistusluku yhdessä asetuspäivän arvon kanssa laskutuskeskukseen. Näin voidaan varmistaa, että mittari on luettu oikein. Tallennettu asetuspäivän arvo säilyy muistissa yhden vuoden ajan. 6/12

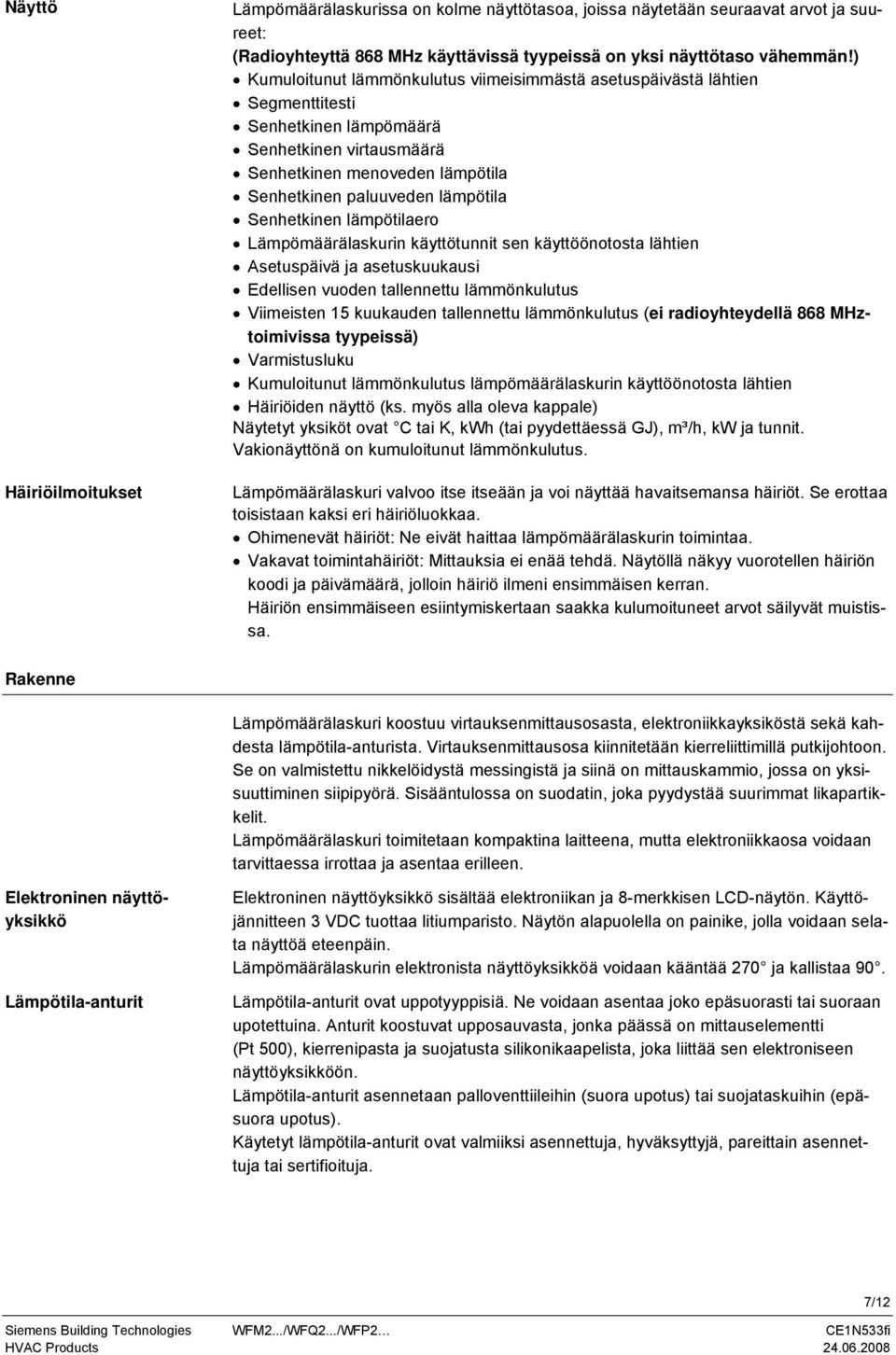

7 Näyttö Häiriöilmoitukset Lämpömäärälaskurissa on kolme näyttötasoa, joissa näytetään seuraavat arvot ja suureet: (Radioyhteyttä 868 MHz käyttävissä tyypeissä on yksi näyttötaso vähemmän!) Kumuloitunut lämmönkulutus viimeisimmästä asetuspäivästä lähtien Segmenttitesti Senhetkinen lämpömäärä Senhetkinen virtausmäärä Senhetkinen menoveden lämpötila Senhetkinen paluuveden lämpötila Senhetkinen lämpötilaero Lämpömäärälaskurin käyttötunnit sen käyttöönotosta lähtien Asetuspäivä ja asetuskuukausi Edellisen vuoden tallennettu lämmönkulutus Viimeisten 15 kuukauden tallennettu lämmönkulutus (ei radioyhteydellä 868 MHztoimivissa tyypeissä) Varmistusluku Kumuloitunut lämmönkulutus lämpömäärälaskurin käyttöönotosta lähtien Häiriöiden näyttö (ks. myös alla oleva kappale) Näytetyt yksiköt ovat C tai K, kwh (tai pyydettäessä GJ), m³/h, kw ja tunnit. Vakionäyttönä on kumuloitunut lämmönkulutus. Lämpömäärälaskuri valvoo itse itseään ja voi näyttää havaitsemansa häiriöt. Se erottaa toisistaan kaksi eri häiriöluokkaa. Ohimenevät häiriöt: Ne eivät haittaa lämpömäärälaskurin toimintaa. Vakavat toimintahäiriöt: Mittauksia ei enää tehdä. Näytöllä näkyy vuorotellen häiriön koodi ja päivämäärä, jolloin häiriö ilmeni ensimmäisen kerran. Häiriön ensimmäiseen esiintymiskertaan saakka kulumoituneet arvot säilyvät muistissa. Rakenne Lämpömäärälaskuri koostuu virtauksenmittausosasta, elektroniikkayksiköstä sekä kahdesta sta. Virtauksenmittausosa kiinnitetään kierreliittimillä putkijohtoon. Se on valmistettu nikkelöidystä messingistä ja siinä on mittauskammio, jossa on yksisuuttiminen siipipyörä. Sisääntulossa on suodatin, joka pyydystää suurimmat likapartikkelit. Lämpömäärälaskuri toimitetaan kompaktina laitteena, mutta elektroniikkaosa voidaan tarvittaessa irrottaa ja asentaa erilleen. Elektroninen näyttöyksikkö Lämpötila-anturit Elektroninen näyttöyksikkö sisältää elektroniikan ja 8-merkkisen LCD-näytön. Käyttöjännitteen 3 VDC tuottaa litiumparisto. Näytön alapuolella on painike, jolla voidaan selata näyttöä eteenpäin. Lämpömäärälaskurin elektronista näyttöyksikköä voidaan kääntää 270 ja kallistaa 90. Lämpötila-anturit ovat uppotyyppisiä. Ne voidaan asentaa joko epäsuorasti tai suoraan upotettuina. Anturit koostuvat upposauvasta, jonka päässä on mittauselementti (Pt 500), kierrenipasta ja suojatusta silikonikaapelista, joka liittää sen elektroniseen näyttöyksikköön. Lämpötila-anturit asennetaan palloventtiileihin (suora upotus) tai suojataskuihin (epäsuora upotus). Käytetyt t ovat valmiiksi asennettuja, hyväksyttyjä, pareittain asennettuja tai sertifioituja. 7/12

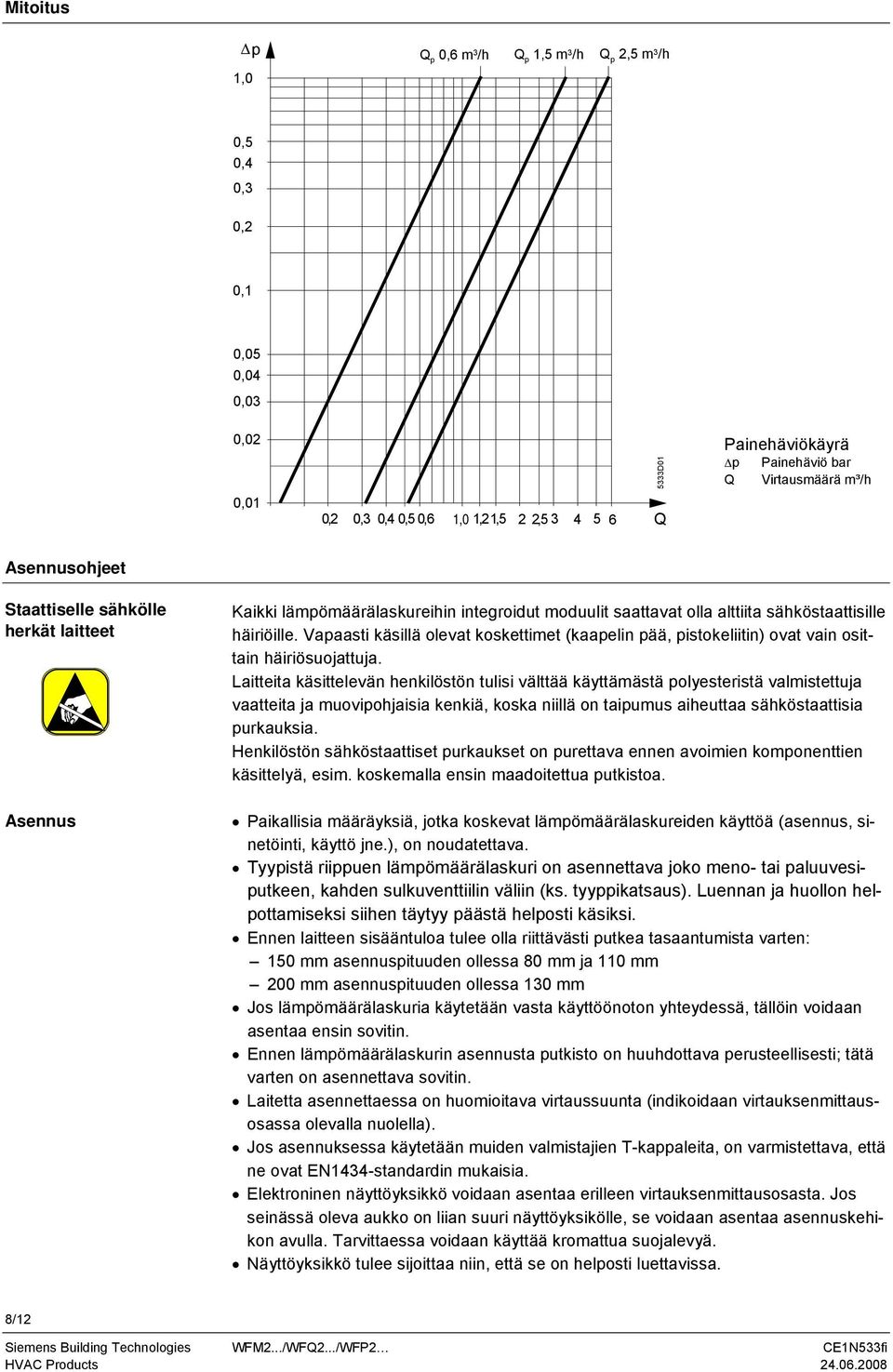

8 Mitoitus Δp 1,0 Q p 0,6 m 3 /h Q Q p 2,5 m 3 p 1,5 m 3 /h /h 0,5 0,4 0,3 0,2 0,1 0,05 0,04 0,03 0,02 0,01 0,2 0,3 0,4 0,5 0,6 1,0 1,2 1,5 2 2, Q 5333D01 Painehäviökäyrä Δp Painehäviö bar Q Virtausmäärä m³/h Asennusohjeet Staattiselle sähkölle herkät laitteet f Asennus Kaikki lämpömäärälaskureihin integroidut moduulit saattavat olla alttiita sähköstaattisille häiriöille. Vapaasti käsillä olevat koskettimet (kaapelin pää, pistokeliitin) ovat vain osittain häiriösuojattuja. Laitteita käsittelevän henkilöstön tulisi välttää käyttämästä polyesteristä valmistettuja vaatteita ja muovipohjaisia kenkiä, koska niillä on taipumus aiheuttaa sähköstaattisia purkauksia. Henkilöstön sähköstaattiset purkaukset on purettava ennen avoimien komponenttien käsittelyä, esim. koskemalla ensin maadoitettua putkistoa. Paikallisia määräyksiä, jotka koskevat lämpömäärälaskureiden käyttöä (asennus, sinetöinti, käyttö jne.), on noudatettava. Tyypistä riippuen lämpömäärälaskuri on asennettava joko meno- tai paluuvesiputkeen, kahden sulkuventtiilin väliin (ks. tyyppikatsaus). Luennan ja huollon helpottamiseksi siihen täytyy päästä helposti käsiksi. Ennen laitteen sisääntuloa tulee olla riittävästi putkea tasaantumista varten: 150 mm asennuspituuden ollessa 80 mm ja 110 mm 200 mm asennuspituuden ollessa 130 mm Jos lämpömäärälaskuria käytetään vasta käyttöönoton yhteydessä, tällöin voidaan asentaa ensin sovitin. Ennen lämpömäärälaskurin asennusta putkisto on huuhdottava perusteellisesti; tätä varten on asennettava sovitin. Laitetta asennettaessa on huomioitava virtaussuunta (indikoidaan virtauksenmittausosassa olevalla nuolella). Jos asennuksessa käytetään muiden valmistajien T-kappaleita, on varmistettava, että ne ovat EN1434-standardin mukaisia. Elektroninen näyttöyksikkö voidaan asentaa erilleen virtauksenmittausosasta. Jos seinässä oleva aukko on liian suuri näyttöyksikölle, se voidaan asentaa asennuskehikon avulla. Tarvittaessa voidaan käyttää kromattua suojalevyä. Näyttöyksikkö tulee sijoittaa niin, että se on helposti luettavissa. 8/12

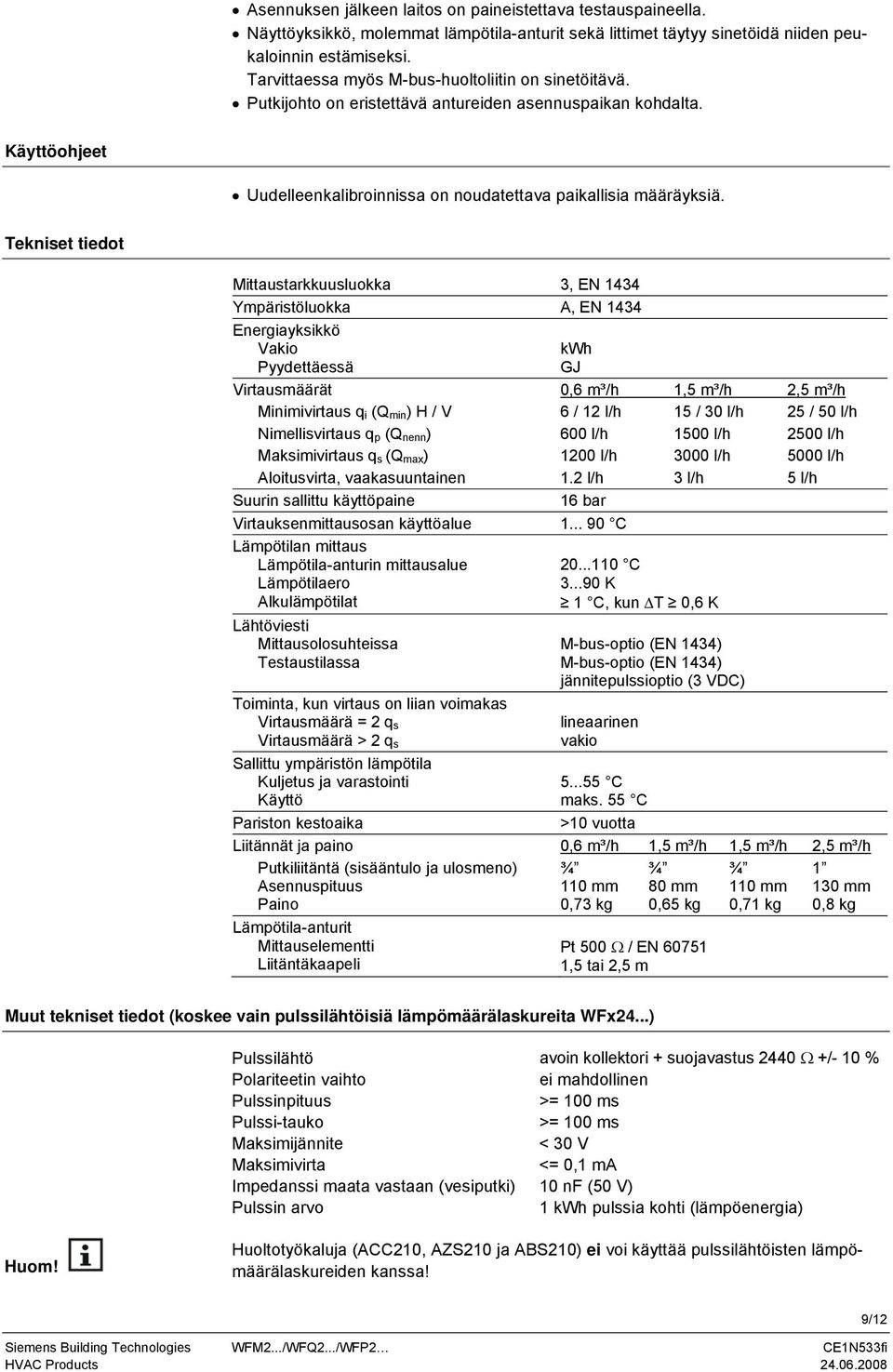

9 Asennuksen jälkeen laitos on paineistettava testauspaineella. Näyttöyksikkö, molemmat t sekä littimet täytyy sinetöidä niiden peukaloinnin estämiseksi. Tarvittaessa myös M-bus-huoltoliitin on sinetöitävä. Putkijohto on eristettävä antureiden asennuspaikan kohdalta. Käyttöohjeet Uudelleenkalibroinnissa on noudatettava paikallisia määräyksiä. Tekniset tiedot Mittaustarkkuusluokka 3, EN 1434 Ympäristöluokka A, EN 1434 Energiayksikkö Vakio Pyydettäessä Virtausmäärät Minimivirtaus q i (Q min) H / V q p (Q nenn) Maksimivirtaus q s (Q max) Aloitusvirta, vaakasuuntainen Suurin sallittu käyttöpaine Virtauksenmittausosan käyttöalue C Lämpötilan mittaus Lämpötila-anturin mittausalue Lämpötilaero Alkulämpötilat Lähtöviesti Mittausolosuhteissa Testaustilassa Toiminta, kun virtaus on liian voimakas Virtausmäärä = 2 q s Virtausmäärä > 2 q s Sallittu ympäristön lämpötila Kuljetus ja varastointi Käyttö Pariston kestoaika Liitännät ja paino Putkiliitäntä (sisääntulo ja ulosmeno) Asennuspituus Paino Lämpötila-anturit Mittauselementti Liitäntäkaapeli kwh GJ 0,6 m³/h 1,5 m³/h 2,5 m³/h 6 / 12 l/h 15 / 30 l/h 25 / 50 l/h 600 l/h 1500 l/h 2500 l/h 1200 l/h 3000 l/h 5000 l/h 1.2 l/h 3 l/h 5 l/h 16 bar C K 1 C, kun ΔT 0,6 K M-bus-optio (EN 1434) M-bus-optio (EN 1434) jännitepulssioptio (3 VDC) lineaarinen vakio C maks. 55 C >10 vuotta 0,6 m³/h 1,5 m³/h 1,5 m³/h 2,5 m³/h ¾ ¾ ¾ mm 80 mm 110 mm 130 mm 0,73 kg 0,65 kg 0,71 kg 0,8 kg Pt 500 Ω / EN ,5 tai 2,5 m Muut tekniset tiedot (koskee vain pulssilähtöisiä lämpömäärälaskureita WFx24...) Pulssilähtö avoin kollektori + suojavastus 2440 Ω +/- 10 % Polariteetin vaihto ei mahdollinen Pulssinpituus >= 100 ms Pulssi-tauko >= 100 ms Maksimijännite < 30 V Maksimivirta <= 0,1 ma Impedanssi maata vastaan (vesiputki) 10 nf (50 V) Pulssin arvo 1 kwh pulssia kohti (lämpöenergia) Huom! Huoltotyökaluja (ACC210, AZS210 ja ABS210) ei voi käyttää pulssilähtöisten lämpömäärälaskureiden kanssa! 9/12

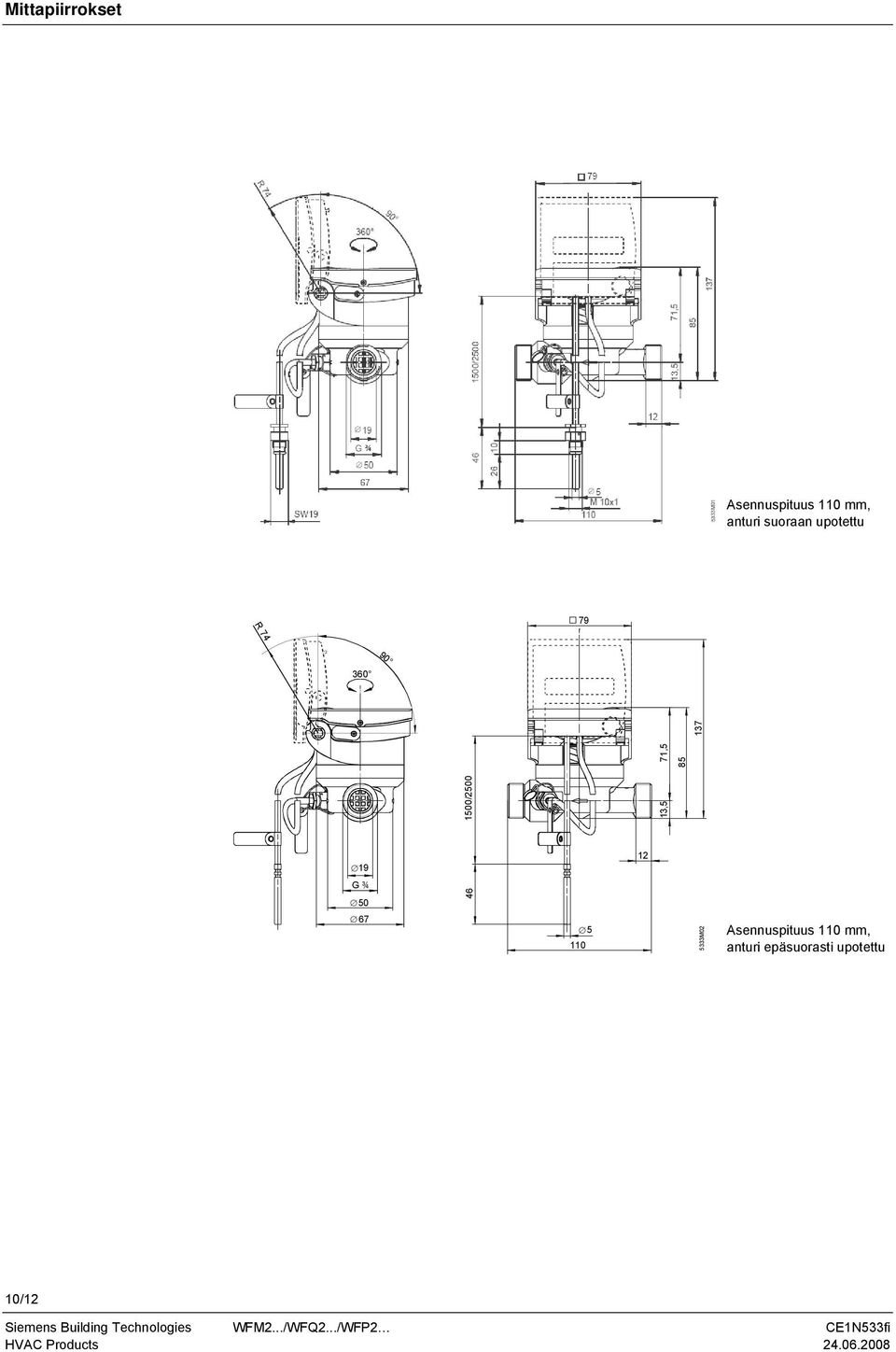

10 Mittapiirrokset Asennuspituus 110 mm, anturi suoraan upotettu 79 R , G ¾ / , M02 Asennuspituus 110 mm, anturi epäsuorasti upotettu 10/12

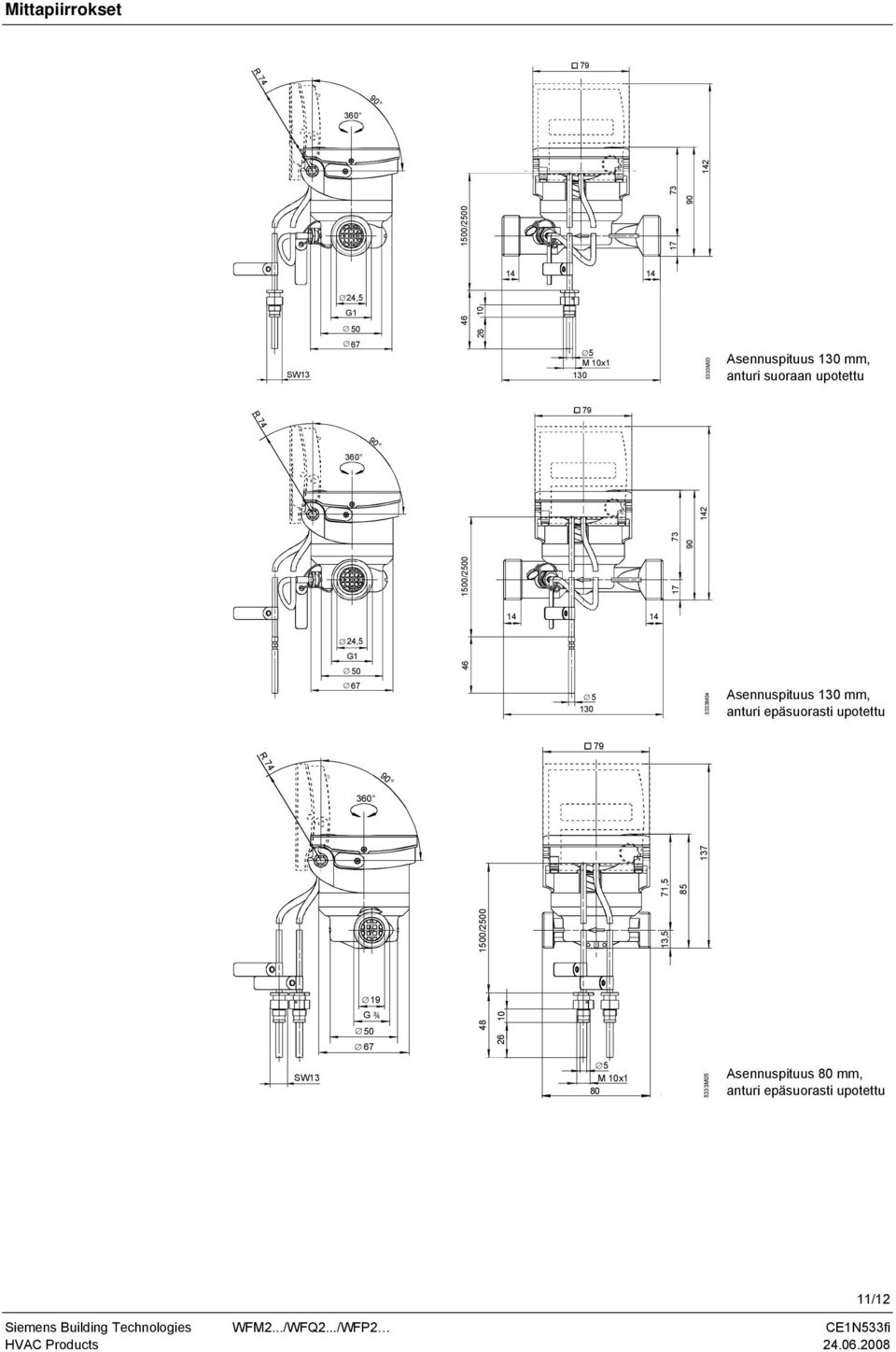

11 90 90 Mittapiirrokset 79 R / ,5 SW13 G M 10x M03 Asennuspituus 130 mm, anturi suoraan upotettu 79 R / ,5 G M04 Asennuspituus 130 mm, anturi epäsuorasti upotettu 79 R / ,5 71, G ¾ SW13 5 M 10x M05 Asennuspituus 80 mm, anturi epäsuorasti upotettu 11/12

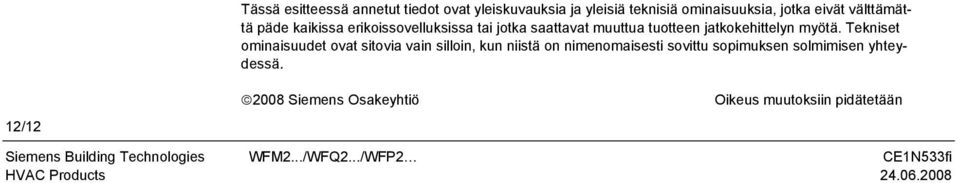

12 Tässä esitteessä annetut tiedot ovat yleiskuvauksia ja yleisiä teknisiä ominaisuuksia, jotka eivät välttämättä päde kaikissa erikoissovelluksissa tai jotka saattavat muuttua tuotteen jatkokehittelyn myötä. Tekniset ominaisuudet ovat sitovia vain silloin, kun niistä on nimenomaisesti sovittu sopimuksen solmimisen yhteydessä. 12/ Siemens Osakeyhtiö Oikeus muutoksiin pidätetään
